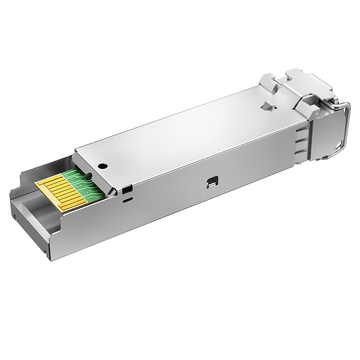

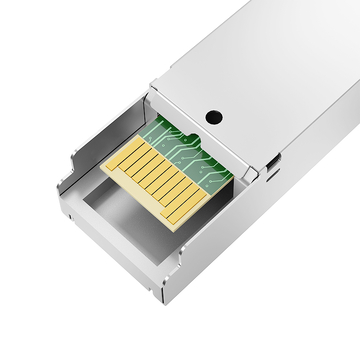

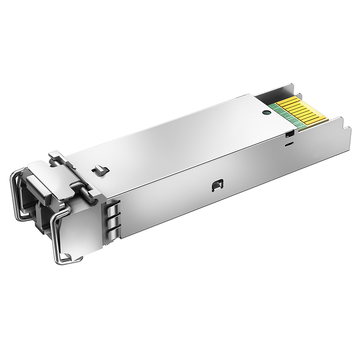

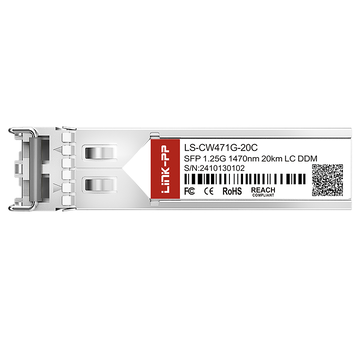

LINK-PP مواصفات وحدة SFP بسرعة 1 جيجابت LS-CW471G-20C
وحدة LS-CW471G-20C هي وحدة SFP CWDM بسرعة 1 جيجابت، مصممة لدعم سرعات ربط تصل إلى 1.25 جيجابت في الثانية عبر 20 كيلومترًا من الألياف أحادية النمط. تجمع هذه الوحدة بين ليزر CWDM DFB بطول موجي 1470 نانومتر وكاشف ضوئي PIN لضمان سلامة الإشارة الضوئية مع زمن استجابة منخفض. وبفضل إمكانيات المراقبة الضوئية الرقمية في الوقت الفعلي، تُسهّل هذه الوحدة الصيانة الاستباقية للشبكة في نطاق درجات حرارة تشغيل تتراوح من 0 إلى +70 درجة مئوية.
LINK-PP رقم القطعة
LS-CW471G-20C
اسم البائع
LINK-PP
شكل عامل
SFP
الحد الأقصى لمعدل البيانات
1.25Gbps
الطول الموجي
1470nm
أقصى مسافة للكابل
20km
الموصل
دوبلكس LC
الإعلام
SMF
نوع الارسال
DFB
نوع المستقبل
PIN
تكساس السلطة
-5 إلى 0 ديسيبل
قوة RX
-26 إلى -1 ديسيبل
المتلقي حساسية
-24dBm
استقبال الزائد
-1dBm
التوافق الكهرومغناطيسي (EMC)
عائلات
دعم DOM
نعم
نطاق الحرارة الشغالة
0 to 70 ° C
بروتوكولات
SFP MSA、SFF-8472
الميزات الرئيسية ل LINK-PP LS-CW471G-20C 1G SFP
LINK-PP وحدة LS-CW471G-20C هي وحدة CWDM تجارية من الدرجة الأولى، مصممة لتوفير نقل مستقر بطول موجي 1470 نانومتر عبر وصلات ألياف أحادية النمط بطول 20 كيلومترًا. وهي تتضمن واجهة LC مزدوجة، وتقنية تعدد الإرسال بتقسيم الطول الموجي الخشن، ومراقبة بصرية رقمية لضمان اتصال ألياف موثوق به في بيئات الشبكات التجارية.
LINK-PP وحدة بصرية SFP بسرعة 1 جيجابت LS-CW471G-20C
يتميز جهاز الإرسال والاستقبال الضوئي هذا ببنية SFP قابلة للتوصيل والإزالة أثناء التشغيل، مما يتيح سهولة إدخاله وإزالته دون التأثير على حركة البيانات المجاورة. صُمم هذا الجهاز وفقًا لاتفاقية المصادر المتعددة (MSA)، مما يضمن توافقًا سلسًا بين أجهزة الشبكة القياسية.
LS-CW471G-20C: اتصال بسرعة 1 جيجابت في الثانية للربط البصري التجاري
توفر هذه الوحدة معدل نقل بيانات مستمر يصل إلى 1.25 جيجابت في الثانية، مما يدعم نقل البيانات بكفاءة عالية لشبكات النقل الخلفية للمؤسسات والشركات التجارية. ويضمن معدل نقل البيانات بالجيجابت توجيهًا سلسًا لحركة البيانات بين المحولات المحلية وأجهزة التوجيه وعقد التجميع.
وحدة LS-CW471G-20C بتقنية CWDM لتحسين كفاءة الألياف
تتيح تقنية تعدد الإرسال بتقسيم الطول الموجي الخشن مشاركة قنوات بيانات متعددة في البنية التحتية الحالية للألياف أحادية النمط دون الحاجة إلى مدّ كابلات جديدة. وتساعد هذه التقنية المشغلين على خفض تكاليف النشر المادي بشكل كبير مع زيادة عرض النطاق الترددي الإجمالي للألياف إلى أقصى حد.
وحدة LS-CW471G-20C بطول موجي 1470 نانومتر
يعمل ليزر DFB المدمج عند طول موجي مركزي دقيق يبلغ 1470 نانومتر، مما يضمن محاذاة موثوقة لقناة الإرسال على شبكة CWDM القياسية الصادرة عن الاتحاد الدولي للاتصالات (ITU-T). تضمن هذه القناة البصرية المحددة الحد الأدنى من تداخل الإشارات المجاورة عند دمجها مع أطوال موجية أخرى لتقنية CWDM.
وحدة LS-CW471G-20C تدعم الإرسال لمسافة 20 كم
يُمكّن كاشف ضوئي مدمج بتقنية PIN وجهاز إرسال ضوئي عالي الحساسية من الوصول إلى وصلة موثوقة تمتد حتى 20 كيلومترًا عبر الألياف أحادية النمط. ويسهل هذا المدى من الإرسال الربط بين مرافق الحرم الجامعي الموزعة، ووصلات الاتصال من نقطة إلى نقطة البعيدة، وشبكات الوصول الإقليمية.
وحدة LS-CW471G-20C مزودة بواجهة LC مزدوجة
يوفر موصل LC المزدوج القياسي في الصناعة إنهاءً متينًا وصغير الحجم للمنفذ البصري لتبسيط توصيلات لوحات التوصيل عالية الكثافة. ويحافظ تصميمه ثنائي الألياف على قنوات بصرية مخصصة للإرسال والاستقبال لضمان انتشار الإشارة بأقل فقد.
وحدة LS-CW471G-20C مزودة بنظام مراقبة الوقت الحقيقي (DOM)
توفر تقنية المراقبة البصرية الرقمية المتكاملة (DOM) لمديري الشبكات رؤية فورية لبيانات التشغيل الأساسية، بما في ذلك طاقة الإرسال/الاستقبال الضوئية، وتيار انحياز الليزر، وجهد التغذية، ودرجة حرارة التشغيل. وبفضل توافقها التام مع معايير التشخيص الرقمي SFF-8472، تُبسط هذه التقنية عملية الاستطلاع الآلي وتُمكّن من الكشف الاستباقي عن الأعطال.
LINK-PP شهادة LS-CW471G-20C 1G SFP
LINK-PP تتوافق وحدة LS-CW471G-20C CWDM SFP مع المعايير الدولية الصارمة، حيث تحمل شهادات اعتماد تشمل ISO 9001 وCE وRoHS وFCC. وتثبت هذه الشهادات أن الوحدة آمنة وموثوقة وصديقة للبيئة.
تخضع جميع وحدات CWDM الضوئية لاختبارات صارمة لضمان استقرار الإشارة والأداء البصري قبل مغادرتها المصنع. تضمن عملية الاختبار هذه أن تعمل كل وحدة بكفاءة تامة في إعدادات الشبكات النشطة.
شهادات الجودة LS-CW471G-20C
تضمن الموافقات الرسمية للتصنيع أن الوحدة تلبي أعلى المعايير العالمية لجودة التصنيع والسلامة. ويضمن اتباع هذه الإرشادات التنظيمية متانة المنتج على المدى الطويل وسلامة تشغيله.
هذا المنتج مطابق لمعايير ISO9001. هذا النظام صالح للشركات العاملة في مجال تطوير وإنتاج وتوريد منتجات الألياف الضوئية. تواصل معنا لتعلم المزيد.
ISO/IEC 27001 هو معيار دولي لإدارة ومعالجة أمن المعلومات. طُوِّر هذا المعيار بالتعاون بين المنظمة الدولية للمعايير (ISO) واللجنة الكهروتقنية الدولية (IEC). ويحدد متطلبات إنشاء نظام إدارة أمن المعلومات (ISMS) وتنفيذه وصيانته وتحسينه المستمر. ويعني الحصول على شهادة ISO 27001، لضمان سرية وسلامة وتوافر أصول المعلومات التنظيمية، أن المؤسسة قد اجتازت التدقيق الذي أجرته جهة اعتماد، مما يثبت أن نظام إدارة أمن المعلومات الخاص بها قد استوفى متطلبات المعيار الدولي. تواصل معنا لتعلم المزيد.
هذا المنتج متوافق مع معيار ISO14001. وهو مُصمم للاستخدام من قِبل المؤسسات التي تسعى إلى إدارة مسؤولياتها البيئية بطريقة منهجية تُسهم في تحقيق الركيزة البيئية للاستدامة. يُرجى تواصل معنا لتعلم المزيد.
ISO 45001 هو معيار عالمي يحدد متطلبات نظام إدارة السلامة والصحة المهنية (OH&SMS).
REACH هي لائحة للاتحاد الأوروبي تُعنى بتسجيل المواد الكيميائية وتقييمها وترخيصها وتقييدها. دخلت حيز التنفيذ في 1 يونيو/حزيران 2007، وحلت محل عدد من التوجيهات واللوائح الأوروبية بنظام واحد. تهدف هذه اللائحة إلى حماية صحة الإنسان والسلامة البيئية، والحفاظ على تنافسية صناعة الكيماويات في الاتحاد الأوروبي وتحسينها، وتطوير قدرات ابتكارية للمركبات غير السامة وغير الضارة لمنع تجزئة السوق، وزيادة شفافية استخدام المواد الكيميائية، وتشجيع التجارب غير الحيوانية، والسعي إلى التنمية الاجتماعية المستدامة. تواصل معنا لتعلم المزيد.
هذا المنتج يلبي المتطلبات المعمول بها للتوجيه (الاتحاد الأوروبي) 2015/863 الخاص بتقييد المواد الخطرة (RoHS). ويقيد استخدام عشر مواد خطرة في تصنيع أنواع مختلفة من المعدات الإلكترونية والكهربائية: الرصاص، والزئبق، والكادميوم، والكروم سداسي التكافؤ، وثنائي الفينيل متعدد البروم، وإيثر ثنائي الفينيل متعدد البروم، وأربعة أنواع مختلفة من الفثالات. تواصل معنا لتعلم المزيد.
يتوافق هذا المنتج تمامًا مع معايير لجنة الاتصالات الفيدرالية (FCC)، التي تهدف إلى إدارة موجات الراديو والمجالات المغناطيسية بكفاءة أكبر. تواصل معنا لتعلم المزيد.
CB هو نظام دولي تُشغّله IECEE. يعتمد هذا المنتج على معايير IEC لاختبار أداء السلامة للمنتجات الكهربائية. يُرجى تواصل معنا لتعلم المزيد.
يتوافق هذا المنتج تمامًا مع شهادة UKCA (تقييم المطابقة البريطانية)، مما يعني أنه يلبي جميع معايير الجودة ذات الصلة، بالإضافة إلى متطلبات الصحة والسلامة. تواصل معنا لتعلم المزيد.
شهادة UL هي شهادة غير إلزامية في الولايات المتحدة، وهي في الأساس اختبار وإصدار شهادات لأداء سلامة المنتج. والغرض النهائي منها هو الحصول على منتجات بمستوى آمن إلى حد ما للسوق، والمساهمة في ضمان صحة الإنسان وسلامة الممتلكات. تواصل معنا لتعلم المزيد.
معتمد من قبل LS-CW471G-20C لضمان توافق موثوق بين الجهاز المضيف والجهاز
تم اختبار جهاز الإرسال والاستقبال بالكامل لضمان عمله بسلاسة مع المحولات وأجهزة التوجيه من كبرى شركات الشبكات. يمنع هذا التوافق الواسع مع الأنظمة حدوث أخطاء في الاتصال ويضمن سهولة التركيب والتشغيل الفوري.
تضمن الاختبارات الصارمة أداءً موثوقًا به لوحدة SFP
يخضع كل جهاز إرسال واستقبال ضوئي من نوع LS-CW471G-20C CWDM SFP لاختبارات شاملة للتحقق من استقرار الإشارة الضوئية وتوافقها مع الشبكة قبل الشحن. للاطلاع على عملية ضمان الجودة الكاملة لدينا، تفضل بزيارة LINK-PP مركز دعم الاختبار.
اختبار الطيف الضوئي
تحقق من دقة الطول الموجي وأداء تمرير قناة CWDM بدقة.
اختبار نمط العين
تقييم سلامة إشارة جهاز الإرسال ووضوح شكل الموجة الضوئية.
اختبار معدل خطأ البت
ضمان أداء موثوق للبيانات البصرية في ظل أقصى حمل مرور.
اختبار درجة الحرارة
ضمان استقرار التشغيل في ظل ظروف درجة حرارة التشغيل التجارية القياسية.
شحن المنتج لـ LINK-PP LS-CW471G-20C 1G SFP
LINK-PP نعتمد بروتوكولات تغليف صارمة وقنوات توزيع سريعة لحماية أجهزة الإرسال والاستقبال الضوئية طوال فترة النقل. يتم نقل كل طلب بكفاءة عبر قنواتنا اللوجستية لضمان التسليم السريع في جميع أنحاء العالم.
عبوة واقية مضادة للكهرباء الساكنة
قم بحماية الدوائر الداخلية الحساسة من الكهرباء الساكنة أثناء التعامل معها.
إرسال جميع الطلبات بسرعة من خلال عمليات إدارة المستودعات المُحسّنة.
الخدمات اللوجستية العالمية والتوصيل الدولي
شحن الطرود إلى جميع أنحاء العالم باستخدام قنوات توجيه الشحن الدولية الموثوقة.
LINK-PP عرض توضيحي لاستخدام وحدة SFP بسرعة 1 جيجابت LS-CW471G-20C
إدخال ملف LINK-PP يُتيح توصيل وحدة LS-CW471G-20C بمنفذ SFP نشط إمكانية التوصيل السريع السلس دون انقطاع حركة البيانات. كما يُتيح توصيل ألياف LC المزدوجة ربط وحدة CWDM هذه بتردد 1470 نانومتر بشكل آمن بأجهزة الإرسال والاستقبال المتعددة، مما يوفر اتصالاً بصرياً تجارياً موثوقاً لحركة بيانات شبكة المؤسسة.
الدعم الفني لـ LS-CW471G-20C
LINK-PP يقدم الدعم الفني الشامل، بدءًا من الاستشارات قبل البيع وحتى المساعدة بعد النشر، مما يضمن التكامل السلس وأداء الشبكة الموثوق به.
الاستشارة الفنية قبل البيع
إرشادات احترافية لمساعدتك في اختيار وحدة LS-CW471G-20C المثالية لتصميم شبكتك واحتياجات التطبيق الخاصة بك.
دعم التحقق من التوافق
تم التحقق من التوافق مع LINK-PP المحولات ومنصات الشبكات الرئيسية الأخرى لنشر سلس.
المساعدة في النشر والتركيب
إرشادات شاملة خطوة بخطوة للتثبيت والتكوين والإعداد الأولي، مما يضمن النشر الدقيق والتشغيل الموثوق والمستقر منذ البداية.
ضمان فني طويل الأجل
الدعم الفني المستمر طوال دورة حياة المنتج، مما يوفر استقرارًا طويل الأمد لشبكات المؤسسات وشبكات شركات الاتصالات.
LINK-PP ضمان ما بعد البيع لوحدة SFP LS-CW471G-20C 1G
LINK-PP توفر الشركة دعم ما بعد البيع لضمان سلاسة عملية نشر الوحدات البصرية وتشغيلها بشكل موثوق.
إمكانية الإرجاع واسترداد الأموال خلال 15 يومًا بدون سبب
استبدال مجاني للمنتجات التالفة عند الاستلام أو المعيبة خلال الفترة الأولية
ج: نعم. إذا كان لديك وصلة ألياف ضوئية أحادية النمط مباشرة من نقطة إلى نقطة، يمكنك توصيل وحدة SFP LS-CW471G-20C هذه بكلا الطرفين مباشرةً. لا تحتاج إلى مرشح CWDM Mux/Demux إلا عند الرغبة في دمج أطوال موجية متعددة مختلفة على زوج ألياف واحد. بواسطة المدير بتاريخ 2026-05-09
ج: نعم، يأتي مزودًا بأغطية مطاطية واقية من الغبار على الفتحة البصرية. مع ذلك، قد يتراكم الغبار المتطاير بسرعة، لذا يُنصح دائمًا بتنظيف أطراف ألياف LC باستخدام منظف بصري قياسي قبل التوصيل لتقليل فقدان الإشارة إلى أدنى حد. بواسطة المدير بتاريخ 18 فبراير 2026
أ: احسب ميزانية الطاقة الضوئية الكاملة باستخدام التوهين الفعلي للألياف، وفقدان الوصلات، وفقدان الموصلات، وأي فقدان إدخال في مُضاعِف/مُزيل مُضاعِف CWDM. بعد التثبيت، استخدم DOM لمقارنة طاقة الاستقبال الفعلية مع حساسية جهاز الاستقبال. اترك هامشًا عمليًا للتقادم، واتساخ الموصلات، والصيانة المستقبلية. بواسطة المدير في 11 أغسطس 2025
ج: لا، الوحدة مصممة خصيصًا للألياف أحادية النمط ذات موصلات LC مزدوجة. استخدام الألياف متعددة الأنماط سيؤدي إلى فقدان كبير في الإشارة الضوئية وتشتت الأنماط، مما يمنع ليزر 1470 نانومتر من الحفاظ على اتصال مستقر عبر المسافات. بواسطة المدير بتاريخ 30 يناير 2025
أضفنا جهاز الإرسال والاستقبال SFP بتردد 1470 نانومتر إلى شبكة الألياف الضوئية متعددة المستخدمين. يظل خرج ليزر DFB ثابتًا بين 0 و70 درجة مئوية داخل غرفة مركز الشبكة في المبنى.
تم توصيله بمفتاح التبديل الرئيسي لدينا، وتم إنشاء الاتصال فورًا عبر مقطع ألياف ضوئية أحادي النمط بطول 15 كيلومترًا في منطقة حضرية. تبلغ طاقة الإرسال -2.4 ديسيبل ميلي واط.
استخدمتُ ٨ وحدات في شبكة ألياف ضوئية داخل الحرم الجامعي بأطوال موجية مختلفة بتقنية CWDM. كانت وحدة SFP هذه بتردد ١٤٧٠ نانومتر متوافقة تمامًا مع الخطة، مما جعل زوج الألياف أكثر فائدة. :-)
تم نشر ثماني وحدات لتوفير اتصال احتياطي بين المباني خارج الموقع عبر ألياف ضوئية أحادية الوضع مزدوجة الاتجاه من نوع LC. حافظت الحماية المدمجة ضد التداخل الكهرومغناطيسي على نقاء نقل الإشارة بالقرب من لوحات توزيع الطاقة ذات الكثافة العالية، وعملت الوصلات الضوئية بسرعة 1.25 جيجابت في الثانية بشكل مستمر دون أي انقطاعات أو أخطاء في الحزم.
اشتريت وحدات SFP هذه لترقية نظام CWDM منخفض الكثافة بدلاً من مدّ المزيد من الألياف. كانت قناة 1470 نانومتر مستقرة في إعداد Mux السلبي لدينا، وقراءات DOM تبدو معقولة.
يُعد هذا خيارًا عمليًا للبنية التحتية القديمة لشبكات 1GbE. سهّلت واجهة LC المزدوجة عملية الاستبدال نظرًا لوجود وصلات الألياف أحادية النمط الموجودة لدينا مسبقًا.
استغرقت عملية التوصيل عبر البريد السريع يومين إضافيين للوصول إلى مستودع فرعنا. وبمجرد تركيبها في محول الألياف الضوئية، تم تشغيل وصلة 1470 نانومتر على الفور دون أي مشاكل.
خضعت وحدة SFP بتقنية CWDM بتردد 1470 نانومتر لاختبارات شاملة للطبقة الفيزيائية على منصة اختبار الألياف الضوئية لدينا. وقد استوفت الوحدة المواصفات الميكانيكية والكهربائية القياسية لوحدات SFP MSA بدقة متناهية. حافظ مستقبل PIN على استقبال خالٍ من الأخطاء عبر بكرة ألياف ضوئية بطول 16 كيلومترًا، مع قدرة استقبال تتجاوز الحد المسموح به وهو -26 ديسيبل ميلي واط.
تم دمج هذه البصريات لعزل حركة بيانات تخزين الفيديو على قناة CWDM مخصصة بتردد 1470 نانومتر عبر البنية التحتية الحالية أحادية النمط. يعمل نظام الإبلاغ SFF-8472 DOM بسلاسة عبر بروتوكول SNMP، حيث يعرض بدقة مستويات انحياز الليزر والطاقة الضوئية في الوقت الفعلي عند -1.9 ديسيبل ميلي واط للإرسال و-15 ديسيبل ميلي واط للاستقبال.
قمنا بتركيب جهاز الإرسال والاستقبال SFP بتقنية CWDM بسرعة 1.25 جيجابت في محول وصول قديم لوصلة صاعدة إلى مستودع بعيد. وقد تم التفاوض عليه بشكل طبيعي وحافظ على الوصلة دون أي تقلبات عشوائية.
تعمل وحدات CWDM هذه بسرعة 1 جيجابت بشكل جيد، ووصلة 1470 نانومتر مستقرة، ولكن وصل صندوق البيع بالتجزئة متضررًا قليلاً أثناء الشحن. كانت العبوة الداخلية سليمة، لذا لم تتأثر الوحدة.
تم نشر زوج من هذه الأجهزة لشبكة نقل بيانات مراقبة حركة المرور البلدية. تم فصل قناة CWDM بتردد 1470 نانومتر بشكل واضح على مُضاعِف القنوات الثمانية لدينا دون التأثير على مسارات الألياف الضوئية الموجودة.
قمنا بدمج هذه المكونات في وحدة تجميع الألياف الضوئية للمنازل (FTTH) في ضواحي المدينة. يوفر جهاز الإرسال DFB طاقة ثابتة تصل إلى -3 ديسيبل ميلي واط، وهو مستوى أعلى بكثير من الحد الأدنى لحساسية جهاز الاستقبال.
استخدمت وحدات SFP هذه بتردد 1470 نانومتر لتوسيع سعة وصلة الإرسال عبر خطوط الألياف أحادية النمط المزدوجة الحالية باستخدام لوحات ترشيح CWDM الخاصة بنا. وقد تعاملت ميزانية طاقة جهاز الإرسال والاستقبال بسهولة مع خسائر الإدخال في لوحة التوصيل، وتم إنشاء الوصلة فورًا بمعدل خط 1.25 جيجابت في الثانية دون الحاجة إلى أي تخفيف بصري يدوي.
قمنا بتوزيع مجموعة من أجهزة الإرسال والاستقبال الضوئية من نوع CWDM SFP بسرعة 1.25 جيجابت في الثانية عبر روابط التوزيع الخاصة بمؤسستنا. تم توصيلها عبر ألياف ضوئية أحادية النمط LC مزدوجة الاتجاه من خلال مُضاعِف الإرسال السلبي الخاص بنا على امتداد 14 كيلومترًا. بلغ الفقد البصري حوالي 6 ديسيبل، وهو أقل بكثير من عتبة حساسية جهاز الاستقبال البالغة -24 ديسيبل، مما يوفر إنتاجية جيجابت سلسة دون أي فقدان للبيانات.
تم نشر وحدات CWDM هذه داخل غرفة خوادم مكيفة الهواء لتوفير نسخ احتياطية لشبكة NAS بين المباني. ولا يزال معدل نقل البيانات عبر الرابط ثابتًا تمامًا عند سرعة خط كاملة تبلغ 1.25 جيجابت في الثانية.
قمنا بتركيب أجهزة الإرسال والاستقبال الضوئية هذه، التي يبلغ مداها 20 كيلومترًا، في خزائن التجميع البعيدة لدينا. وبفضل تشغيلها عبر ألياف أحادية النمط، حافظ ليزر DFB على طاقة إرسال ثابتة عند -2.2 ديسيبل ميلي واط حتى في ظل ظروف درجة حرارة محيطة متغيرة داخل الخزانة ضمن نطاق درجة الحرارة المُصنّف من 0 إلى 70 درجة مئوية. وقد سمح التوافق التام مع معيار SFF-8472 بالتفاوض الفوري على الاتصال عبر جميع المنافذ.
تم تشغيل وحدتين من طراز LS-CW471G-20C على وصلة صاعدة لمجموعة تخزين خارجية. حتى أثناء عمليات نقل النسخ الاحتياطي المستمرة ثنائية الاتجاه بسرعة جيجابت، ظلت درجة الحرارة الداخلية التي رصدها نظام DOM ضمن الحدود التشغيلية الطبيعية دون أي أخطاء في الحزم. أجهزة موثوقة ومستقرة لوصلات الألياف الضوئية للمؤسسات.
مناسب تمامًا لوصلة ألياف ضوئية أحادية النمط بطول 18 كم. يوفر جهاز الإرسال DFB هامش إشارة موثوقًا به على مسار يتضمن العديد من لوحات التوصيل ونقاط الربط.
