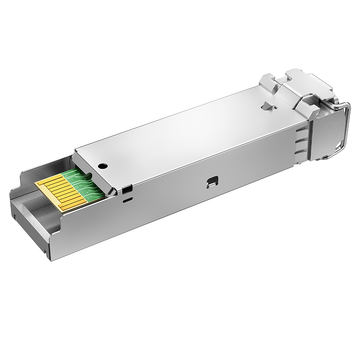

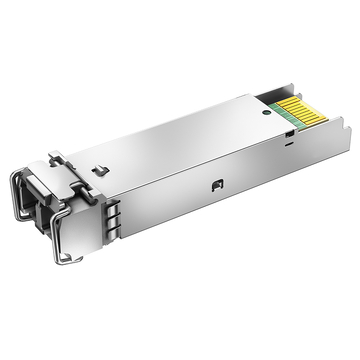

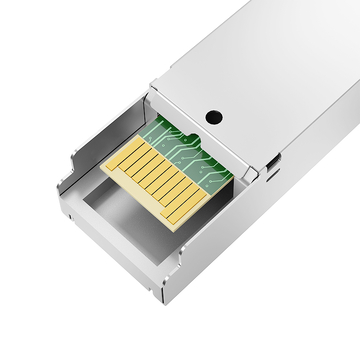

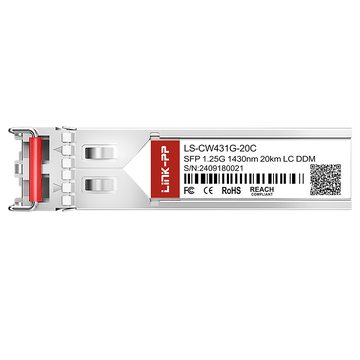

متوافق مع Brocade E1MG-CWDM20-1430 LINK-PP مواصفات SFP بسرعة 1 جيجابت
توفر وحدة الإرسال والاستقبال الضوئية E1MG-CWDM20-1430 معدلات نقل بيانات تصل إلى 1.25 جيجابت في الثانية عبر قناة CWDM بطول موجي 1430 نانومتر، وذلك من خلال دمج ليزر DFB مع كاشف ضوئي PIN. وتتيح هذه الوحدة تمديدات سلسة لوصلات الألياف أحادية النمط حتى مسافة 20 كيلومترًا، مع دمج نظام مراقبة تشخيصية رقمية مدمجة في الوقت الفعلي للحفاظ على ظروف التشغيل التجارية المثلى في نطاق درجات حرارة من 0 إلى +70 درجة مئوية.
رقم قطعة الديباج
E1MG-CWDM20-1430
اسم البائع
LINK-PP
شكل عامل
SFP
الحد الأقصى لمعدل البيانات
1.25Gbps
الطول الموجي
1430nm
أقصى مسافة للكابل
20km
الموصل
دوبلكس LC
الإعلام
SMF
نوع الارسال
DFB
نوع المستقبل
PIN
تكساس السلطة
-5 إلى 0 ديسيبل
قوة RX
-26 إلى -1 ديسيبل
المتلقي حساسية
-24dBm
استقبال الزائد
-1dBm
التوافق الكهرومغناطيسي (EMC)
عائلات
دعم DDM
نعم
نطاق الحرارة الشغالة
0 to 70 ° C
بروتوكولات
SFP MSA、SFF-8472
الميزات الرئيسية لـ Brocade E1MG-CWDM20-1430 المتوافق LINK-PP 1.25G SFP
متوافق مع Brocade E1MG-CWDM20-1430 LINK-PP يُقدّم هذا الجهاز حلاً بصرياً قوياً بتقنية CWDM بسرعة 1 جيجابت في الثانية، مزوداً بتشخيص رقمي متكامل وواجهة LC مزدوجة لوصلات الألياف أحادية النمط. صُمم هذا الجهاز خصيصاً للبيئات التشغيلية التجارية، حيث يجمع بين تقنية ليزر فعّالة بطول موجي 1430 نانومتر وقدرة نقل موثوقة لمسافة 20 كيلومتراً لدعم الربط البيني للمؤسسات.
متوافق مع Brocade E1MG-CWDM20-1430 LINK-PP وحدة بصرية SFP 1G
صُمم هذا المُرسِل والمُستقبِل الضوئي بتقنية التوصيل السريع SFP، مما يُتيح سهولة إدخاله وإزالته دون انقطاع الطاقة عن هيكل المُبدِّل. ويضمن التوافق التام مع اتفاقية SFP متعددة المصادر (MSA) القياسية قابلية التشغيل البيني الواسعة عبر أجهزة الشبكات المُحايدة للبائعين.
E1MG-CWDM20-1430: اتصال بسرعة 1 جيجابت في الثانية لشبكة ألياف ضوئية من نقطة إلى نقطة
توفر هذه الوحدة الضوئية سرعات نقل بيانات تصل إلى 1.25 جيجابت في الثانية، مما يضمن إنتاجية مستقرة لشبكة جيجابت إيثرنت عبر اتصالات مخصصة من نقطة إلى نقطة. كما تدعم نقل البيانات الموثوق به لشبكات البنية التحتية في الحرم الجامعي، وتجميع العقد البعيدة، ووصلات التبديل الوسيطة للمؤسسات.
وحدة E1MG-CWDM20-1430 بتقنية CWDM لتحسين كفاءة الألياف
تتيح تقنية تعدد الإرسال بتقسيم الطول الموجي الخشن (CWDM) نقل عدة تدفقات بيانات عبر زوج واحد من الألياف الضوئية عبر قنوات منفصلة. يسمح هذا النهج لمسؤولي الشبكات بتوسيع سعة الربط الإجمالية دون التكلفة الباهظة لمدّ كابلات ألياف إضافية.
وحدة E1MG-CWDM20-1430 بطول موجي 1430 نانومتر
يعمل هذا الجهاز على قناة بصرية ثابتة بطول موجي 1430 نانومتر، ويستخدم ليزر CWDM DFB متخصصًا لضمان استقرار دقيق للطول الموجي المركزي. ويتكامل بسلاسة مع شبكات الأطوال الموجية القياسية ITU-T G.694.2 للشبكات البصرية متعددة القنوات المنظمة.
وحدة E1MG-CWDM20-1430 تدعم نقل البيانات لمسافة 20 كم
يدعم كاشف ضوئي عالي الحساسية من نوع PIN، مقترن بقدرة إطلاق ضوئية محسّنة، وصلات ألياف أحادية النمط مستمرة تمتد حتى 20 كيلومترًا. يتيح هذا المدى الممتد إمكانية الربط بين المباني، وشبكات الوصول إلى المترو، وتوزيع المعدات في مناطق جغرافية متباعدة.
وحدة E1MG-CWDM20-1430 مزودة بواجهة LC مزدوجة
يُوفر تنسيق موصل LC المزدوج، وهو معيار صناعي، واجهة بصرية مدمجة وآمنة لإنهاء لوحات التوصيل عالية الكثافة. تمنع آلية الإغلاق الدقيقة فيه عمليات الفصل العرضية مع ضمان الحد الأدنى من فقد الإدخال البصري في الطبقة الفيزيائية.
وحدة E1MG-CWDM20-1430 مزودة بتقنية DDM للمراقبة في الوقت الحقيقي
تتيح خاصية المراقبة الآنية لتقنية DDM تتبع معايير التشغيل الأساسية باستمرار، مثل الطاقة الضوئية ودرجة حرارة التشغيل وتيار انحياز الليزر وجهد التغذية. وبفضل التوافق التام مع معايير التشخيص SFF-8472، تستطيع محولات المضيف إجراء استطلاع تلقائي للبيانات عن بُعد لتحديد مشكلات الشبكة المحتملة قبل حدوث أعطال في الاتصال.
متوافق مع Brocade E1MG-CWDM20-1430 LINK-PP شهادة SFP بسرعة 1.25 جيجابت
متوافق مع Brocade E1MG-CWDM20-1430 LINK-PP تلتزم الشركة بمعايير الجودة والسلامة الدولية الصارمة، وتحمل شهادات ISO 9001 وCE وRoHS وFCC. وتؤكد هذه الشهادات أن كل جهاز إرسال واستقبال ضوئي يفي بمتطلبات بيئية وتوافق كهرومغناطيسي وتصنيعية دقيقة.
تخضع جميع أجهزة الإرسال والاستقبال الضوئية لاختبارات شاملة في المصنع للتحقق من دقة الطول الموجي الضوئي، ومعدل خطأ البت، وسلامة الإشارة قبل الشحن. يضمن هذا الفحص المنظم للجودة أداءً ثابتًا للطبقة الفيزيائية في ظل ظروف التشغيل التجارية الواقعية.
شهادات الجودة E1MG-CWDM20-1430
تُؤكد الموافقات التنظيمية العالمية الامتثال لمعايير السلامة البيئية وحدود التداخل الكهرومغناطيسي. وتتيح هذه المعايير المعتمدة إمكانية النشر عبر أنظمة شبكات المؤسسات القياسية دون انتهاك سياسات أمن العمليات.
هذا المنتج مطابق لمعايير ISO9001. هذا النظام صالح للشركات العاملة في مجال تطوير وإنتاج وتوريد منتجات الألياف الضوئية. تواصل معنا لتعلم المزيد.
ISO/IEC 27001 هو معيار دولي لإدارة ومعالجة أمن المعلومات. طُوِّر هذا المعيار بالتعاون بين المنظمة الدولية للمعايير (ISO) واللجنة الكهروتقنية الدولية (IEC). ويحدد متطلبات إنشاء نظام إدارة أمن المعلومات (ISMS) وتنفيذه وصيانته وتحسينه المستمر. ويعني الحصول على شهادة ISO 27001، لضمان سرية وسلامة وتوافر أصول المعلومات التنظيمية، أن المؤسسة قد اجتازت التدقيق الذي أجرته جهة اعتماد، مما يثبت أن نظام إدارة أمن المعلومات الخاص بها قد استوفى متطلبات المعيار الدولي. تواصل معنا لتعلم المزيد.
هذا المنتج متوافق مع معيار ISO14001. وهو مُصمم للاستخدام من قِبل المؤسسات التي تسعى إلى إدارة مسؤولياتها البيئية بطريقة منهجية تُسهم في تحقيق الركيزة البيئية للاستدامة. يُرجى تواصل معنا لتعلم المزيد.
ISO 45001 هو معيار عالمي يحدد متطلبات نظام إدارة السلامة والصحة المهنية (OH&SMS).
REACH هي لائحة للاتحاد الأوروبي تُعنى بتسجيل المواد الكيميائية وتقييمها وترخيصها وتقييدها. دخلت حيز التنفيذ في 1 يونيو/حزيران 2007، وحلت محل عدد من التوجيهات واللوائح الأوروبية بنظام واحد. تهدف هذه اللائحة إلى حماية صحة الإنسان والسلامة البيئية، والحفاظ على تنافسية صناعة الكيماويات في الاتحاد الأوروبي وتحسينها، وتطوير قدرات ابتكارية للمركبات غير السامة وغير الضارة لمنع تجزئة السوق، وزيادة شفافية استخدام المواد الكيميائية، وتشجيع التجارب غير الحيوانية، والسعي إلى التنمية الاجتماعية المستدامة. تواصل معنا لتعلم المزيد.
هذا المنتج يلبي المتطلبات المعمول بها للتوجيه (الاتحاد الأوروبي) 2015/863 الخاص بتقييد المواد الخطرة (RoHS). ويقيد استخدام عشر مواد خطرة في تصنيع أنواع مختلفة من المعدات الإلكترونية والكهربائية: الرصاص، والزئبق، والكادميوم، والكروم سداسي التكافؤ، وثنائي الفينيل متعدد البروم، وإيثر ثنائي الفينيل متعدد البروم، وأربعة أنواع مختلفة من الفثالات. تواصل معنا لتعلم المزيد.
يتوافق هذا المنتج تمامًا مع معايير لجنة الاتصالات الفيدرالية (FCC)، التي تهدف إلى إدارة موجات الراديو والمجالات المغناطيسية بكفاءة أكبر. تواصل معنا لتعلم المزيد.
CB هو نظام دولي تُشغّله IECEE. يعتمد هذا المنتج على معايير IEC لاختبار أداء السلامة للمنتجات الكهربائية. يُرجى تواصل معنا لتعلم المزيد.
يتوافق هذا المنتج تمامًا مع شهادة UKCA (تقييم المطابقة البريطانية)، مما يعني أنه يلبي جميع معايير الجودة ذات الصلة، بالإضافة إلى متطلبات الصحة والسلامة. تواصل معنا لتعلم المزيد.
شهادة UL هي شهادة غير إلزامية في الولايات المتحدة، وهي في الأساس اختبار وإصدار شهادات لأداء سلامة المنتج. والغرض النهائي منها هو الحصول على منتجات بمستوى آمن إلى حد ما للسوق، والمساهمة في ضمان صحة الإنسان وسلامة الممتلكات. تواصل معنا لتعلم المزيد.
E1MG-CWDM20-1430 معتمد لضمان توافق موثوق بين الجهاز المضيف والجهاز
تضمن عملية ترميز EEPROM الشاملة للمفاتيح والتحقق من التوافق التشغيلي سهولة التعرف على الوحدة عبر منصات مفاتيح متعددة من مختلف الموردين. يمكن لمفاتيح الشبكة التعرف على الوحدة فورًا دون ظهور تحذيرات برمجية أو أخطاء في تكوين المنافذ.
تضمن الاختبارات الصارمة أداءً موثوقًا به لوحدة SFP
تخضع كل وحدة E1MG-CWDM20-1430 CWDM SFP لاختبارات جودة شاملة لضمان استقرار الطبقة الفيزيائية وسلامة الإشارة. لمعرفة المزيد حول معايير الاختبار وإجراءات التحقق، تفضل بزيارة LINK-PP مركز دعم الاختبار.
اختبار الطيف الضوئي
تحقق من دقة الطول الموجي المركزي وعرض الطيف البصري.
اختبار نمط العين
تحليل جودة الإشارة الضوئية وفتح مخطط العين.
اختبار معدل خطأ البت
تأكد من دقة نقل البيانات وعدم فقدان أي إطار.
اختبار درجة الحرارة
تقييم استقرار التشغيل عبر نطاقات درجات الحرارة القياسية.
شحن المنتج المتوافق مع Brocade E1MG-CWDM20-1430 LINK-PP 1.25G SFP
يتم تغليف كل جهاز إرسال واستقبال ضوئي من نوع E1MG-CWDM20-1430 1G SFP بشكل آمن ومعالجته لضمان النقل الآمن والوصول في الوقت المحدد. تدعم عملياتنا اللوجستية سرعة إنجاز الطلبات والشحن الدولي الموثوق به في جميع أنحاء العالم.
عبوة واقية مضادة للكهرباء الساكنة
تجنب تلف التفريغ الكهروستاتيكي أثناء النقل والتخزين.
حماية النقل المقاومة للصدمات
حماية المكونات البصرية الداخلية من تأثيرات الشحن المادية.
معالجة الطلبات وشحنها بسرعة
تسريع إنجاز الطلبات من أجل جداول نشر الشبكة السريعة.
الخدمات اللوجستية العالمية والتوصيل الدولي
توصيل الوحدات البصرية إلى جميع أنحاء العالم باستخدام شركات شحن سريع موثوقة.
متوافق مع Brocade E1MG-CWDM20-1430 LINK-PP عرض توضيحي لاستخدام وحدة SFP بسرعة 1.25 جيجابت في الثانية
يتطلب نشر وحدة E1MG-CWDM20-1430 في شبكات الاتصال من نقطة إلى نقطة مواءمة قناتها ذات الطول الموجي 1430 نانومتر مع مُضاعِفات CWDM المتوافقة. ما عليك سوى إدخال وحدة SFP القابلة للتوصيل السريع في فتحة المحول المتوافقة وتوصيل كابلات توصيل أحادية الوضع LC ثنائية الاتجاه لتمكين شبكات أساسية جامعية طويلة المدى بسرعة 1.25 جيجابت في الثانية تصل إلى 20 كيلومترًا.
الدعم الفني E1MG-CWDM20-1430
LINK-PP يقدم الدعم الفني الشامل، بدءًا من الاستشارات قبل البيع وحتى المساعدة بعد النشر، مما يضمن التكامل السلس وأداء الشبكة الموثوق به.
الاستشارة الفنية قبل البيع
إرشادات احترافية لمساعدتك في اختيار وحدة E1MG-CWDM20-1430 المثلى لتصميم شبكتك واحتياجات التطبيق الخاصة بك.
دعم التحقق من التوافق
تم التحقق من التوافق مع LINK-PP المحولات ومنصات الشبكات الرئيسية الأخرى لنشر سلس.
المساعدة في النشر والتركيب
إرشادات شاملة خطوة بخطوة للتثبيت والتكوين والإعداد الأولي، مما يضمن النشر الدقيق والتشغيل الموثوق والمستقر منذ البداية.
ضمان فني طويل الأجل
الدعم الفني المستمر طوال دورة حياة المنتج، مما يوفر استقرارًا طويل الأمد لشبكات المؤسسات وشبكات شركات الاتصالات.
متوافق مع Brocade E1MG-CWDM20-1430 LINK-PP ضمان ما بعد البيع لوحدة SFP بسرعة 1.25 جيجابت
LINK-PP توفر الشركة دعم ما بعد البيع لضمان سلاسة عملية نشر الوحدات البصرية وتشغيلها بشكل موثوق.
إمكانية الإرجاع واسترداد الأموال خلال 15 يومًا بدون سبب
استبدال مجاني للمنتجات التالفة عند الاستلام أو المعيبة خلال الفترة الأولية
ج: نعم، تتميز وحدة LS-CW431G-20C ببصمة SFP قياسية قابلة للتوصيل أثناء التشغيل. يمكنك إدخالها أو إزالتها من منفذ المحول أثناء تشغيل الجهاز دون الحاجة إلى إعادة تشغيل المحول أو مقاطعة حركة مرور الشبكة المجاورة. بواسطة المدير بتاريخ 18-03-2026
ج: يدعم هذا الجهاز الإرسال والاستقبال معدلات نقل بيانات تصل إلى 1.25 جيجابت في الثانية. وهو مناسب لشبكات جيجابت إيثرنت (1.25 جيجابت في الثانية)، ووصلات شبكة التخزين (SAN) بتقنية قناة الألياف الضوئية (1.063 جيجابت في الثانية)، وأنظمة الألياف الضوئية أحادية النمط الأخرى التي تعمل ضمن نطاق السرعة هذا. بواسطة المدير بتاريخ 4 يناير 2026
ج: أنت بحاجة إلى كابل توصيل ألياف ضوئية أحادي النمط مزود بموصل LC مزدوج. عند استخدامه مع ألياف ضوئية أحادية النمط، يدعم ليزر CWDM DFB المدمج ومستقبل PIN نقلًا ضوئيًا مستقرًا يصل إلى 20 كيلومترًا (حوالي 12.4 ميلًا). بواسطة المدير بتاريخ 9 أكتوبر 2025
أ: يستخدم جهاز الإرسال ليزر DFB متوافقًا مع شبكة CWDM وفقًا لمعيار ITU-T G.694.2، مع تفاوت في الطول الموجي المركزي يبلغ ±3 نانومتر عبر نطاق درجة حرارة التشغيل الكامل من 0 إلى 70 درجة مئوية. عند استخدامه مع مُضاعِف CWDM سلبي قياسي بمسافة 20 نانومتر (مع نطاق تمرير نموذجي يبلغ ±6.5 نانومتر أو أوسع)، تحقق الوحدة عزلًا بين القنوات المتجاورة يزيد عن 30 ديسيبل، مما يضمن تداخلًا منخفضًا للغاية بين القنوات. بواسطة المدير بتاريخ 15 مايو 2025
ج: لا حاجة لأي إعدادات إضافية. تعمل الوحدة بمصدر طاقة تيار مستمر قياسي +3.3 فولت مباشرةً من منفذ SFP، مما يضمن استهلاكًا منخفضًا للطاقة وتوافقًا تامًا مع معايير توصيل الطاقة لأجهزة الشبكة. بواسطة المدير بتاريخ 19-02-2025
حصلت على دفعة من وحدات CWDM SFP هذه لمشروع توسيع شبكة عن بُعد. انزلقت بسهولة في فتحات 1G، وتم قبول الترميز القياسي فورًا، وبدأنا في تمرير البيانات عبر قناة 1430 نانومتر على ألياف أحادية الوضع في غضون دقائق. عملية تركيب سهلة للغاية!
قمنا بتركيب العديد من وحدات CWDM هذه في عدة مبانٍ مكتبية تمتد على مسافة تتراوح بين 5 و15 كيلومترًا عبر ألياف أحادية النمط. اتصلت كل وحدة بسرعة كاملة تبلغ 1.25 جيجابت في الثانية دون فقدان أي حزمة بيانات. وبفضل خاصية القياس عن بُعد الضوئي المباشر، أصبح فحص حالة الألياف من لوحة التحكم الخاصة بنا في غاية السهولة.
أضفنا وحدة SFP بتقنية CWDM بتردد 1430 نانومتر إلى شبكة التخزين المكتبية لدينا. تتعامل هذه الوحدة بسلاسة مع عمليات نقل الملفات اليومية الكبيرة دون التسبب في أي تشويش على القنوات المجاورة.
قمنا بتركيب جهاز الإرسال والاستقبال SFP هذا، الذي يعمل بتردد 1430 نانومتر وبمدى 20 كيلومترًا، في مرشحنا البصري السلبي لتوصيل الشبكة بين المباني. وقد ظهرت الإشارة فورًا بسرعة جيجابت كاملة.
استبدلنا وحدات البصريات القياسية القديمة بوحدات CWDM البصرية هذه في عدة نماذج من المحولات في مختبرنا. التوافق مع المعايير ممتاز، ويتم التعرف عليها فورًا دون الحاجة إلى تعديلات يدوية. كما أن تحملها الجيد للحمل الزائد على جهاز الاستقبال جعل اختبارات التوصيلات القصيرة آمنة تمامًا. ننصح بها بشدة.
قمنا بترقية وصلة مراقبة محيطنا عبر كابل ألياف ضوئية بطول 11 كيلومترًا. يستقبل جهاز الاستقبال كمية كبيرة من الضوء البصري، مما يضمن استمرار بث الفيديو عالي الدقة دون انقطاع.
يتميز الإرسال البصري ودقة الطول الموجي 1430 نانومتر بجودة ممتازة على خطنا الذي يبلغ طوله 16 كيلومترًا، إلا أن صندوق التغليف الخارجي تعرض لانبعاج طفيف أثناء الشحن. كانت العدسات محمية جيدًا من الداخل وتعمل بشكل جيد، ولكن استخدام صناديق خارجية أفضل سيُحسّن الوضع.
جهاز إرسال واستقبال ضوئي بتقنية CWDM موثوق للغاية. نستخدم حوالي 15 كيلومترًا من الألياف أحادية النمط مع لوحات توصيل متعددة، وتبقى قوة الاتصال قوية دون أي فقدان للبيانات.
مثبتة داخل خزانة خارجية على جانب الطريق لأجهزة المراقبة عن بُعد. على الرغم من التقلبات الكبيرة في درجات الحرارة بين الليل والنهار، ظلت العدسة مستقرة تمامًا. يوفر مدى 20 كيلومترًا هامشًا كبيرًا للإشارة للتعامل مع الوصلات القديمة وفقدان كابلات التوصيل.
ربطنا مبنيين للمستودعات عبر خط ألياف ضوئية أحادي النمط بطول 18 كيلومترًا باستخدام هذه الوحدات. تمت مزامنة وصلة 1.25 جيجابت في الثانية فورًا دون فقدان أي بيانات، وكانت مستويات الإشارة الضوئية مثالية. جهاز إرسال واستقبال ضوئي موثوق للغاية!
تم إنشاء قناة احتياطية مخصصة بالتوازي مع خطوط البيانات الرئيسية عبر مسار أحادي النمط بطول 14 كيلومترًا. كان الفقد الضوئي عبر المرشحات ضئيلاً، مما وفر هامش طاقة كافيًا. ينقل النظام دفعات بيانات متعددة التيرابايت يوميًا بسلاسة تامة.
أجرينا اختبار بيانات متواصلًا لمدة 48 ساعة عبر كابل ألياف ضوئية بطول 16 كيلومترًا باستخدام مُضاعِف الإرسال السلبي الخاص بنا. ظلّ خرج الإشارة الضوئية ثابتًا، وظلّت حساسية جهاز الاستقبال أعلى بكثير من الحد الأدنى. تطابقت قراءات DDM في الوقت الفعلي مع مقياس الضوء المحمول لدينا بدقة. إعداد سلس ووقت تشغيل موثوق للغاية :-D
استخدمنا هذه أجهزة الإرسال والاستقبال أحادية النمط LC ثنائية الاتجاه لتوسيع شبكة كاميراتنا الخارجية. يحافظ الليزر على ثبات الإشارة حتى في حرارة الصيف داخل الخزانة :)
استبدلنا وحدة قديمة معطلة بوحدة SFP بتقنية CWDM بسرعة 1 جيجابت/ثانية بتردد 1430 نانومتر، واختفى تذبذب الاتصال لدينا فورًا. تبدو صورة العين الضوئية واضحة ونقية. تُرسل بيانات التشخيص درجة الحرارة الداخلية والطاقة مباشرةً إلى نظام المراقبة لدينا. لم تُسجّل أي حالات فقدان للبيانات خلال ساعات الذروة!
تم توصيلها بمنافذ الألياف الضوئية لجدار الحماية الأساسي لدينا لمزامنة النسخ الاحتياطية خارج الموقع عبر حلقة ألياف ضوئية في شبكة المترو. لا توجد أخطاء في المنافذ أو انخفاض في السرعة =D
تطلّب توسيع وصلة الإرسال الفرعية إضافة قناة جيجابت أخرى عبر خيط ألياف ضوئية موجود. تم تركيب وحدة SFP هذه بتردد 1430 نانومتر مباشرةً في جهاز الإرسال المتعدد دون التأثير على القنوات المجاورة. يبقى الغلاف باردًا حتى مع حركة البيانات الكثيفة، وتعرض التشخيصات الرقمية طاقة الإشارة الضوئية بوضوح.
