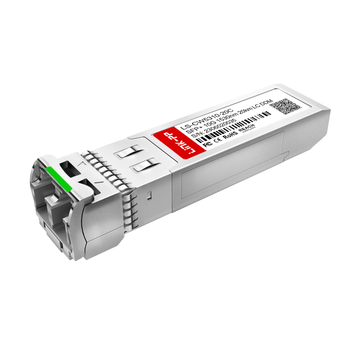

متوافق مع Cisco CWDM-SFP10G-1530-20 LINK-PP مواصفات 10G SFP+
يحدد CWDM-SFP10G-1530-20 جهاز إرسال واستقبال ضوئي CWDM 10G SFP+ مصمم للعمل عند 1530 نانومتر، ويدمج ليزر EML مبردًا وثنائي ضوئي PIN، ويستخدم واجهة LC مزدوجة عبر ألياف أحادية الوضع لتمكين مسافات الإرسال حتى 20 كم، مع دعم المراقبة التشخيصية الرقمية في الوقت الحقيقي (DDM) لتتبع المعلمات بشكل مستمر.
رقم الجزء سيسكو
CWDM-SFP10G-1530-20
اسم البائع
LINK-PP
شكل عامل
SFP +
الحد الأقصى لمعدل البيانات
10.7Gbps
الطول الموجي
1530nm
أقصى مسافة للكابل
20km
الموصل
دوبلكس LC
الإعلام
SMF
نوع الارسال
EML
نوع المستقبل
PIN
تكساس السلطة
-1 إلى +5 ديسيبل
قوة RX
-23 إلى -6 ديسيبل
المتلقي حساسية
<-16dBm
دعم DDM
نعم
نطاق الحرارة الشغالة
0 to 70 ° C
بروتوكولات
متوافق مع SFP+ MSA، CPRI، eCPRI، ITU-T G.652
الميزات الرئيسية لـ Cisco CWDM-SFP10G-1530-20 المتوافقة LINK-PP شنومكسغ سفب +
متوافق مع Cisco CWDM-SFP10G-1530-20 LINK-PP وحدة الإرسال والاستقبال الضوئية CWDM التجارية من الفئة 10G تعمل بتردد 1530 نانومتر لوصلات الألياف أحادية النمط. تجمع هذه الوحدة بين ليزر EML مبرد وثنائي ضوئي PIN لتوفير نقل ضوئي مستقر، بينما تضمن واجهة LC المزدوجة اتصالاً متسقاً. وبفضل دعمها لمدى يصل إلى 20 كيلومترًا وتشخيصها الرقمي المتكامل، تُمكّن هذه الوحدة من تشغيل الوصلة بشكل موثوق مع مراقبة واضحة للحالة.
متوافق مع Cisco CWDM-SFP10G-1530-20 LINK-PP وحدة بصرية 10G SFP+
وحدة CWDM-SFP10G-1530-20 مصممة بتقنية SFP+ قابلة للتوصيل أثناء التشغيل، مما يتيح تركيبها أو استبدالها بسرعة دون انقطاع في عمل الشبكة. يضمن توافقها مع معايير SFP+ MSA وSFF-8472 إمكانية التشغيل البيني مع مجموعة واسعة من المحولات والموجهات، مما يُسهّل عملية النشر في بيئات الشبكات الجديدة والقائمة.
CWDM-SFP10G-1530-20: اتصال بسرعة 10 جيجابت في الثانية لتوسيع القناة الضوئية
بفضل سرعات نقل البيانات التي تصل إلى 10 جيجابت في الثانية، يلبي هذا الجهاز متطلبات النطاق الترددي العالي لمراكز البيانات الحديثة وشبكات المؤسسات. كما يتيح توسيع القنوات بسلاسة، مما يسمح للمشغلين بإضافة روابط جديدة عالية السرعة إلى شبكات الألياف الضوئية الحالية دون الحاجة إلى تركيب كابلات إضافية.
وحدة CWDM-SFP10G-1530-20 بتقنية CWDM لتحسين كفاءة الألياف
باستخدام تقنية تعدد الإرسال بتقسيم الطول الموجي الخشن (CWDM)، يتيح هذا الجهاز تشغيل قنوات بيانات متعددة عبر زوج واحد من الألياف الضوئية. وبذلك، يستطيع مشغلو الشبكات زيادة سعة النطاق الترددي بشكل ملحوظ مع خفض تكاليف تركيب الكابلات الإضافية.
وحدة CWDM-SFP10G-1530-20 بطول موجي 1530 نانومتر
يعمل هذا المكون البصري بدقة عند طول موجي مركزي يبلغ 1530 نانومتر، مما يقلل من تداخل الإشارات في أنظمة الإرسال المتعدد. ويضمن تخصيص الطول الموجي المستهدف أداءً بصريًا مستقرًا وتوصيلًا متوقعًا للإشارة.
وحدة CWDM-SFP10G-1530-20 تدعم نقل البيانات لمسافة 20 كيلومترات
صُممت هذه الوحدة للاتصالات متوسطة المدى، حيث تنقل إشارات ضوئية واضحة لمسافة تصل إلى 20 كيلومترًا عبر الألياف أحادية النمط (SMF). وهي تربط بسهولة بين مباني الحرم الجامعي المنفصلة ومكاتب المترو ومراكز البيانات الإقليمية.
وحدة CWDM-SFP10G-1530-20 بواجهة LC مزدوجة
مزود بموصل LC مزدوج قياسي، يثبت الجهاز بإحكام في أسلاك التوصيل القياسية لضمان استقرار الكابلات. يحافظ تصميم الواجهة المتين على انخفاض الفقد الضوئي ويدعم توصيلات الألياف الضوئية بسلاسة.
وحدة CWDM-SFP10G-1530-20 مزودة بتقنية DDM للمراقبة في الوقت الحقيقي
تتيح خاصية المراقبة التشخيصية الرقمية المدمجة (DDM) تتبع معايير التشغيل الأساسية مثل درجة حرارة التشغيل، وجهد التغذية، والطاقة الضوئية للإرسال والاستقبال في الوقت الفعلي. ويمكن لمسؤولي النظام مراقبة حالة الاتصال بسهولة واكتشاف المشكلات المحتملة قبل أن تؤثر على استمرارية عمل الشبكة.
متوافق مع Cisco CWDM-SFP10G-1530-20 LINK-PP شهادة 10.7G SFP+
متوافق مع Cisco CWDM-SFP10G-1530-20 LINK-PP تتوافق وحدة SFP+ مع معايير الصناعة العالمية الصارمة، وتحمل شهادات الجودة والسلامة الرئيسية مثل ISO 9001 و CE و RoHS و FCC.
يخضع كل جهاز إرسال واستقبال لاختبارات صارمة في المصنع للتأكد من الأداء البصري وسلامة الإشارة وتحمل درجات الحرارة قبل الشحن.
شهادات الجودة لـ CWDM-SFP10G-1530-20
تثبت هذه الاعتمادات الدولية أن الوحدة تلبي متطلبات السلامة والبيئة والتشغيل الصارمة.
هذا المنتج مطابق لمعايير ISO9001. هذا النظام صالح للشركات العاملة في مجال تطوير وإنتاج وتوريد منتجات الألياف الضوئية. تواصل معنا لتعلم المزيد.
ISO/IEC 27001 هو معيار دولي لإدارة ومعالجة أمن المعلومات. طُوِّر هذا المعيار بالتعاون بين المنظمة الدولية للمعايير (ISO) واللجنة الكهروتقنية الدولية (IEC). ويحدد متطلبات إنشاء نظام إدارة أمن المعلومات (ISMS) وتنفيذه وصيانته وتحسينه المستمر. ويعني الحصول على شهادة ISO 27001، لضمان سرية وسلامة وتوافر أصول المعلومات التنظيمية، أن المؤسسة قد اجتازت التدقيق الذي أجرته جهة اعتماد، مما يثبت أن نظام إدارة أمن المعلومات الخاص بها قد استوفى متطلبات المعيار الدولي. تواصل معنا لتعلم المزيد.
هذا المنتج متوافق مع معيار ISO14001. وهو مُصمم للاستخدام من قِبل المؤسسات التي تسعى إلى إدارة مسؤولياتها البيئية بطريقة منهجية تُسهم في تحقيق الركيزة البيئية للاستدامة. يُرجى تواصل معنا لتعلم المزيد.
ISO 45001 هو معيار عالمي يحدد متطلبات نظام إدارة السلامة والصحة المهنية (OH&SMS).
REACH هي لائحة للاتحاد الأوروبي تُعنى بتسجيل المواد الكيميائية وتقييمها وترخيصها وتقييدها. دخلت حيز التنفيذ في 1 يونيو/حزيران 2007، وحلت محل عدد من التوجيهات واللوائح الأوروبية بنظام واحد. تهدف هذه اللائحة إلى حماية صحة الإنسان والسلامة البيئية، والحفاظ على تنافسية صناعة الكيماويات في الاتحاد الأوروبي وتحسينها، وتطوير قدرات ابتكارية للمركبات غير السامة وغير الضارة لمنع تجزئة السوق، وزيادة شفافية استخدام المواد الكيميائية، وتشجيع التجارب غير الحيوانية، والسعي إلى التنمية الاجتماعية المستدامة. تواصل معنا لتعلم المزيد.
هذا المنتج يلبي المتطلبات المعمول بها للتوجيه (الاتحاد الأوروبي) 2015/863 الخاص بتقييد المواد الخطرة (RoHS). ويقيد استخدام عشر مواد خطرة في تصنيع أنواع مختلفة من المعدات الإلكترونية والكهربائية: الرصاص، والزئبق، والكادميوم، والكروم سداسي التكافؤ، وثنائي الفينيل متعدد البروم، وإيثر ثنائي الفينيل متعدد البروم، وأربعة أنواع مختلفة من الفثالات. تواصل معنا لتعلم المزيد.
يتوافق هذا المنتج تمامًا مع معايير لجنة الاتصالات الفيدرالية (FCC)، التي تهدف إلى إدارة موجات الراديو والمجالات المغناطيسية بكفاءة أكبر. تواصل معنا لتعلم المزيد.
CB هو نظام دولي تُشغّله IECEE. يعتمد هذا المنتج على معايير IEC لاختبار أداء السلامة للمنتجات الكهربائية. يُرجى تواصل معنا لتعلم المزيد.
يتوافق هذا المنتج تمامًا مع شهادة UKCA (تقييم المطابقة البريطانية)، مما يعني أنه يلبي جميع معايير الجودة ذات الصلة، بالإضافة إلى متطلبات الصحة والسلامة. تواصل معنا لتعلم المزيد.
شهادة UL هي شهادة غير إلزامية في الولايات المتحدة، وهي في الأساس اختبار وإصدار شهادات لأداء سلامة المنتج. والغرض النهائي منها هو الحصول على منتجات بمستوى آمن إلى حد ما للسوق، والمساهمة في ضمان صحة الإنسان وسلامة الممتلكات. تواصل معنا لتعلم المزيد.
CWDM-SFP10G-1530-20 معتمد لضمان توافق موثوق بين الجهاز المضيف والجهاز
تضمن الاختبارات المكثفة عبر منصات المحولات والموجهات الرئيسية التكامل السلس والتشغيل الفوري دون أخطاء.
تضمن الاختبارات الصارمة أداءً موثوقًا لتقنية SFP+
متوافق مع Cisco CWDM-SFP10G-1530-20 LINK-PP تخضع وحدة SFP+ بسرعة 10 جيجابت لاختبارات شاملة لسلامة الإشارة وفحص الأجهزة للتحقق من استقرارها. تعرف على المزيد حول عملية التحقق لدينا على LINK-PP مركز دعم الاختبار.
اختبار الطيف الضوئي
تحقق من دقة الطول الموجي عند 1530 نانومتر ومستويات الطاقة الضوئية.
اختبار نمط العين
قم بتقييم جودة الإشارة لضمان نقل الموجة الضوئية بشكل نظيف.
اختبار معدل خطأ البت
تأكد من نقل البيانات بدون أخطاء في ظل أقصى أحمال حركة مرور الشبكة.
اختبار درجة الحرارة
ضمان التشغيل الموثوق به ضمن نطاقات درجات حرارة التشغيل التجارية القياسية.
شحن المنتج المتوافق مع Cisco CWDM-SFP10G-1530-20 LINK-PP شنومكسغ سفب +
متوافق مع Cisco CWDM-SFP10G-1530-20 LINK-PP يتم تغليف الوحدات بعناية باستخدام مواد واقية متخصصة وشحنها عبر قنوات لوجستية عالمية موثوقة لضمان وصول كل طلب بأمان وفي الموعد المحدد.
عبوة واقية مضادة للكهرباء الساكنة
منع تلف التفريغ الكهروستاتيكي عن طريق تغليف كل وحدة بصرية في عبوة مضادة للكهرباء الساكنة بشكل فردي.
حماية النقل المقاومة للصدمات
تمتص الاهتزازات الفيزيائية والصدمات الخارجية لحماية البصريات الداخلية الحساسة أثناء النقل.
معالجة الطلبات وشحنها بسرعة
تسريع عمليات تنفيذ الطلبات لضمان سرعة الشحن وتقليل أوقات انتظار المشاريع.
الخدمات اللوجستية العالمية والتوصيل الدولي
تعاون مع شركات نقل دولية موثوقة لتوفير خدمات شحن فعالة إلى وجهات عالمية.
متوافق مع Cisco CWDM-SFP10G-1530-20 LINK-PP عرض توضيحي لاستخدام تقنية 10.7G SFP+
نشر جهاز Cisco CWDM-SFP10G-1530-20 المتوافق LINK-PP لا يتطلب تركيب وحدة SFP+ سوى إدخالها في منفذ 10G متوافق وتوصيل كابلات LC الضوئية المزدوجة. صُممت هذه الوحدة لتوسيع قنوات CWDM، وهي تربط بكفاءة المحولات والموجهات وشبكات التخزين البعيدة عبر بيئات المدن والمؤسسات لمسافة تصل إلى 20 كيلومترًا.
الدعم الفني لـ CWDM-SFP10G-1530-20
LINK-PP يقدم الدعم الفني الشامل، بدءًا من الاستشارات قبل البيع وحتى المساعدة بعد النشر، مما يضمن التكامل السلس وأداء الشبكة الموثوق به.
الاستشارة الفنية قبل البيع
إرشادات احترافية لمساعدتك في اختيار وحدة CWDM-SFP10G-1530-20 المثلى لتصميم شبكتك واحتياجات التطبيق الخاصة بك.
دعم التحقق من التوافق
تم التحقق من التوافق مع LINK-PP المحولات ومنصات الشبكات الرئيسية الأخرى لنشر سلس.
المساعدة في النشر والتركيب
إرشادات شاملة خطوة بخطوة للتثبيت والتكوين والإعداد الأولي، مما يضمن النشر الدقيق والتشغيل الموثوق والمستقر منذ البداية.
ضمان فني طويل الأجل
الدعم الفني المستمر طوال دورة حياة المنتج، مما يوفر استقرارًا طويل الأمد لشبكات المؤسسات وشبكات شركات الاتصالات.
متوافق مع Cisco CWDM-SFP10G-1530-20 LINK-PP ضمان ما بعد البيع لوحدة SFP+ بسرعة 10.7 جيجابت
LINK-PP توفر الشركة دعم ما بعد البيع لضمان سلاسة عملية نشر الوحدات البصرية وتشغيلها بشكل موثوق.
إمكانية الإرجاع واسترداد الأموال خلال 15 يومًا بدون سبب
استبدال مجاني للمنتجات التالفة عند الاستلام أو المعيبة خلال الفترة الأولية
ج: نعم. تتوفر هياكل تسعير متدرجة لعمليات النشر المؤسسية واسعة النطاق ومشاريع توسيع الشبكة. يُرجى تقديم العدد التقديري للوحدات النمطية للحصول على عرض أسعار رسمي. بواسطة المدير
ج: بافتراض أن وحدة الإرسال/الاستقبال السلبية لديك متوافقة مع شبكة قنوات CWDM القياسية بطول موجي 20 نانومتر، فإن هذه الوحدة تعمل تحديدًا على الطول الموجي المركزي 1530 نانومتر. ستتصل بسلاسة بمنفذ القناة المخصص بطول موجي 1530 نانومتر، مما يسمح لك بتشغيل حركة مرور 10 جيجابت إيثرنت جنبًا إلى جنب مع القنوات النشطة الأخرى على نفس زوج الألياف أحادية النمط. بواسطة المدير
ج: يُخصص مُضاعِف/مُزيل الإرسال القياسي السلبي منفذًا فعليًا مُحددًا لكل طول موجي من أطوال موجات الاتحاد الدولي للاتصالات، لذا لا يمكن تشغيل سوى جهاز إرسال واستقبال واحد بطول موجي 1530 نانومتر على تلك القناة المُحددة لكل زوج من الألياف. وتُضاف سعة نطاق ترددي إضافية عن طريق ملء قنوات مُضاعِف الإرسال المتبقية ببصريات مُضبوطة على أطوال موجية مختلفة من نوع CWDM عبر شبكة تباعد 20 نانومتر. بواسطة المدير
ج: في معظم الحالات، نعم. تلتزم الوحدة التزامًا تامًا بمواصفات SFF-8472 الخاصة بمراقبة التشخيص الرقمي، مما يسمح لأنظمة تشغيل المحولات المتوافقة باستطلاع بيانات القياس عن بُعد المباشرة، مثل درجة الحرارة الداخلية، وتيار الانحياز، وجهد التغذية، والطاقة الضوئية، مباشرةً عبر أوامر SNMP أو CLI. بواسطة المسؤول
ج: نعم، يعمل ليزر EML المبرد على تثبيت الطول الموجي 1530 نانومتر بشكل فعال لمنع أي انحراف بصري ضمن نطاق درجة حرارة التشغيل من 0 درجة مئوية إلى +70 درجة مئوية. بواسطة المدير
قمنا بنشر مجموعة من وحدات SFP+ بتقنية CWDM 1530nm بسرعة 10 جيجابت في الثانية لشبكة التوزيع الرئيسية في حرم مؤسستنا. وقد ظل توهين الإشارة عبر وصلة الألياف أحادية النمط التي يبلغ طولها 16 كيلومترًا ضمن الحدود التشغيلية المسموح بها، كما عملت مراقبة DOM في الوقت الفعلي بسلاسة تامة عبر برنامج الإدارة الخاص بنا.
اشترينا هذه الوحدات الضوئية لنشرها على مراحل في مواقع متعددة، بما في ذلك وصلات المكاتب بالمستودعات وغرفة خوادم بعيدة. كان الشرط الأساسي هو وحدة ضوئية موثوقة بسرعة 10 جيجابت/ثانية بتقنية CWDM على طول موجي 1530 نانومتر عبر مسافة تصل إلى 20 كيلومترًا من الألياف أحادية النمط، مع توفير ترميز متوافق مع مُصنِّعي المعدات الأصلية (OEM) لمختلف أنواع الأجهزة. سارت اختبارات ما قبل النشر بسلاسة، وثُبِّتت الوحدات بإحكام في أقفاص SFP+ القياسية. ساعدتنا المراقبة الضوئية على تحديد سلك توصيل متسخ بسرعة أثناء التشغيل - حيث كانت قراءة طاقة الاستقبال أقل بشكل ملحوظ من الدوائر الأخرى. بعد تنظيف هذا السلك واستبداله، عاد المستوى إلى طبيعته. لهذا السبب تحديدًا نُوصي باستخدام مُرسِلات ومُستقبِلات SFP+ بسرعة 10 جيجابت/ثانية المُفعَّلة بتقنية DOM للبنية التحتية المُدارة.
استخدمنا جهاز الإرسال والاستقبال LS-CW5310-20C 10G CWDM لربط مبنيين في مجمعنا التجاري. يبلغ طول الوصلة أقل من 14 كيلومترًا عبر كابل ألياف ضوئية أحادي النمط موجود، وقد تم تشغيلها بسرعة 10 جيجابت في الثانية فورًا. تُعدّ مراقبة DOM مفيدة للتحقق من طاقة الاستقبال دون الحاجة إلى فصل الدائرة.
أخضعنا وحدات LS-CW5310-20C لاختبارات تشغيل مكثفة على وصلة ألياف أحادية النمط بطول 18.5 كم مع وصلات متعددة عبر لوحات التوصيل. حافظت حساسية الإرسال والاستقبال على شبكة ITU بتردد 1530 نانومتر على استقرار تام طوال فترة الاختبار، مما وفر هامش أمان بصري موثوقًا عبر جميع القنوات. تم الإبلاغ بدقة عن معايير التشخيص الرقمي DDM (الجهد، تيار انحياز الليزر، حالة الإشارة الضوئية، ودرجة حرارة التشغيل) عبر استطلاعات SNMP على محولات الشبكة الخاصة بنا دون تسجيل أي أخطاء في التحقق من التكرار الدوري (CRC) أو أخطاء في الرموز. بالنسبة لوصلات مراكز البيانات وشبكات الألياف الضوئية في المدن، توفر وحدات SFP+ CWDM المتوافقة مع معيار MSA بسرعة 10 جيجابت/ثانية استقرارًا مؤكدًا على مستوى الطبقة الفيزيائية.
قمنا بربط هذه البصريات ذات الطول الموجي 1530 نانومتر بمصفوفة مُضاعِف الإشارات السلبية ذات 8 قنوات. تم تثبيت وصلات LC المزدوجة بإحكام دون أي مشاكل في المحاذاة الميكانيكية أو انخفاض في التوهين البصري، مما حافظ على مستويات إشارة ثابتة طوال فترة التشغيل المستمر.
تتكامل أجهزة الإرسال والاستقبال أحادية النمط LC المزدوجة هذه بسلاسة مع وحدات ترشيح CWDM MUX/DEMUX الموجودة لدينا. يتوافق خرج الطاقة الضوئية تمامًا مع المواصفات، مما يوفر وصلة نقية دون الحاجة إلى مخففات ضوئية إضافية.
قمنا بتركيب 12 وحدة من طراز LS-CW5310-20C كجزء من شبكة CWDM في الحرم الجامعي، لنقل بيانات بسرعة 10 جيجابت إيثرنت بين مركز الشبكة ومواقع التوزيع. تراوحت مسافات الألياف الضوئية بين 14.5 و18 كيلومترًا باستخدام ألياف أحادية النمط، مع وجود وحدات CWDM MUX/DEMUX سلبية في مسار الإشارة. وصلت جميع الوصلات إلى سرعة 10 جيجابت دون أخطاء أثناء فترة التشغيل التجريبي، وظلت قيم الاستقبال الضوئية أعلى بكثير من حساسية جهاز الاستقبال المحددة. كانت بيانات DOM/DDM هي الفائدة التشغيلية الرئيسية لنا. قمنا بدمج بيانات درجة حرارة الوحدة، وجهد التغذية، وانحياز الليزر، وطاقة الإرسال، وطاقة الاستقبال في نظام المراقبة لدينا، مما يتيح لنا رؤية مبكرة في حال بدء تدهور اتصال الألياف. يُعد نطاق درجة الحرارة التجارية من 0 إلى 70 درجة مئوية مناسبًا للاستخدام في الخزائن الداخلية وغرف البيانات.
استبدلنا وحدات البصريات القديمة بوحدات CWDM التجارية هذه بتردد 1530 نانومتر في هيكل مفتاح غرفة الخوادم الرئيسية لدينا. ولا يزال الإبلاغ عن طاقة الإرسال والاستقبال الضوئية عبر DDM المدمج مستقرًا تمامًا بعد أسابيع من عمليات نقل البيانات اليومية المكثفة.
الجودة جيدة مثل هذه النماذج الأكثر تكلفة، والمواصفات الجيدة، والبنية الصلبة والملاءمة الضيقة، لقد قمت بإعادة شراءها. مُستَحسَن. لكني آمل في المرة القادمة أن أحصل على بعض الخصم.
