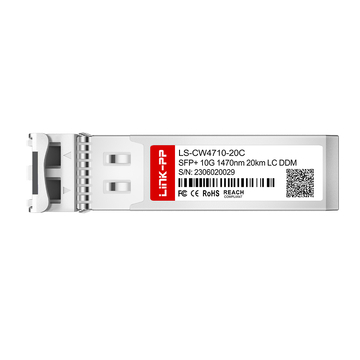

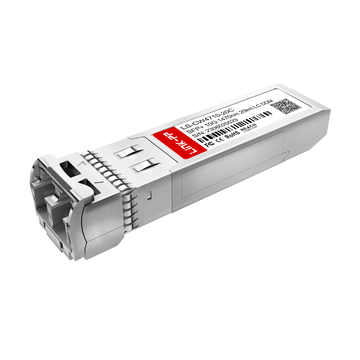

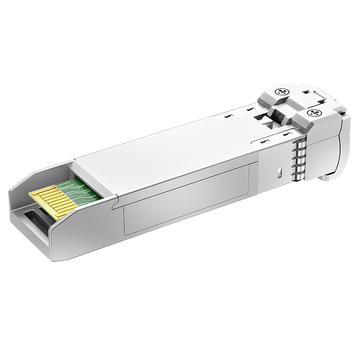

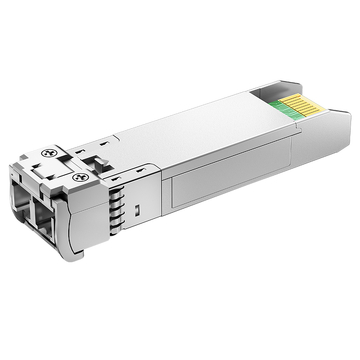

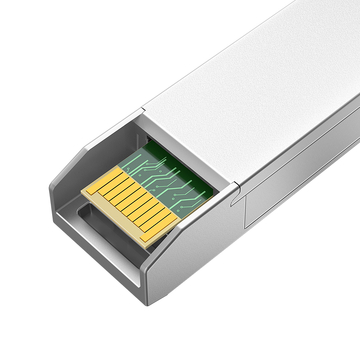

متوافق مع H3C CWDM-SFP10G-1470-20 LINK-PP مواصفات 10G SFP+
تم تصميم CWDM-SFP10G-1470-20 كجهاز إرسال واستقبال ضوئي CWDM SFP+ بسرعة 10 جيجابت في الثانية، ويتمركز عند 1470 نانومتر، ويتضمن ليزر EML مبردًا مقترنًا بثنائي ضوئي PIN لضمان إخراج ضوئي مستقر، ويدعم مسافات الإرسال حتى 20 كيلومترًا عبر ألياف أحادية الوضع من خلال واجهة LC مزدوجة، مع تمكين المراقبة التشخيصية الرقمية في الوقت الحقيقي للحصول على رؤية مستمرة لمعلمات التشغيل الرئيسية.
رقم الجزء H3C
CWDM-SFP10G-1470-20
اسم البائع
LINK-PP
شكل عامل
SFP +
الحد الأقصى لمعدل البيانات
10.7Gbps
الطول الموجي
1470nm
أقصى مسافة للكابل
20km
الموصل
دوبلكس LC
الإعلام
SMF
نوع الارسال
EML
نوع المستقبل
PIN
تكساس السلطة
-1 إلى +5 ديسيبل
قوة RX
-23 إلى -6 ديسيبل
المتلقي حساسية
<-16dBm
استقبال الزائد
0dBm
نطاق الحرارة الشغالة
0 to 70 ° C
بروتوكولات
متوافق مع SFP+ MSA، CPRI، eCPRI، ITU-T G.652
الميزات الرئيسية لـ H3C CWDM-SFP10G-1470-20 المتوافق LINK-PP شنومكسغ سفب +
متوافق مع H3C CWDM-SFP10G-1470-20 LINK-PP هذه الوحدة عبارة عن جهاز إرسال واستقبال ضوئي بتقنية CWDM يعمل بتردد 1470 نانومتر، ومصمم لنقل البيانات لمسافة تصل إلى 20 كيلومترًا عبر ألياف أحادية النمط بواجهة LC مزدوجة. تجمع هذه الوحدة بين إمكانية استخدام أطوال موجات CWDM ومكونات بصرية مستقرة وتشخيصات مدمجة لدعم روابط بيانات ثابتة بسرعة 10 جيجابت في الثانية. صُممت هذه الوحدة لتحقيق الاستخدام الأمثل للألياف، والمراقبة الدقيقة، وسهولة الدمج في أنظمة الشبكات الحالية.
متوافق مع H3C CWDM-SFP10G-1470-20 LINK-PP وحدة بصرية 10G SFP+
تعتمد هذه الوحدة على تصميم SFP+ قابل للتوصيل أثناء التشغيل، مما يسمح بإدخالها أو إزالتها دون انقطاع عمل النظام. وهي متوافقة مع معايير SFP+ MSA وSFF-8472، مما يضمن توافقًا واسعًا مع المحولات والموجهات. كما أن تصميمها المدمج يجعلها مثالية لبيئات الشبكات عالية الكثافة.
CWDM-SFP10G-1470-20: اتصال بسرعة 10 جيجابت في الثانية للشبكات الضوئية الأساسية في الحرم الجامعي
يدعم هذا الجهاز نقل البيانات بسرعة 10 جيجابت في الثانية، مما يتيح اتصالاً مستقراً عبر طبقات الشبكة الأساسية والتجميع. وهو مناسب لشبكات الحرم الجامعي والبنى التحتية للمؤسسات التي تتطلب نطاقاً ترددياً ثابتاً. كما يساعد هذا الجهاز في الحفاظ على تبادل بيانات موثوق بين عقد الشبكة الرئيسية.
وحدة CWDM-SFP10G-1470-20 بتقنية CWDM لتحسين كفاءة الألياف
تتيح تقنية CWDM إمكانية مشاركة إشارات متعددة بأطوال موجية مختلفة عبر ليف بصري واحد. وهذا يقلل من استهلاك الألياف ويساعد على خفض تكاليف النشر. كما أنه يجعل توسيع الشبكة أكثر مرونة دون الحاجة إلى تغييرات جوهرية في البنية التحتية.
وحدة CWDM-SFP10G-1470-20 بطول موجي 1470 نانومتر
يعمل هذا الجهاز عند طول موجي 1470 نانومتر، وهو ما يتوافق مع تباعد قنوات CWDM القياسي لنقل الإشارات متعددة الأطوال الموجية. يدعم هذا الطول الموجي انتشار الإشارة بشكل مستقر عبر الألياف أحادية النمط، كما أنه يساعد على تقليل التداخل بين القنوات.
وحدة CWDM-SFP10G-1470-20 تدعم نقل البيانات لمسافة 20 كيلومترات
تدعم هذه الوحدة مسافات ربط تصل إلى 20 كيلومترًا عبر الألياف أحادية النمط، مما يجعلها مناسبة للاتصالات متوسطة المدى. ويمكن استخدامها لربط المباني أو أجزاء الشبكة عبر مناطق واسعة. ويتم الحفاظ على استقرار الإشارة ضمن المسافة المحددة.
وحدة CWDM-SFP10G-1470-20 بواجهة LC مزدوجة
مزودة بموصل LC مزدوج، توفر هذه الوحدة مسارات منفصلة لإرسال واستقبال الإشارات. وتُستخدم هذه الواجهة على نطاق واسع، كما أنها سهلة التركيب مع كابلات الألياف الضوئية القياسية، مما يضمن اتصالات ضوئية مستقرة وآمنة.
وحدة CWDM-SFP10G-1470-20 مزودة بتقنية DDM للمراقبة في الوقت الحقيقي
تتيح تقنية DDM المدمجة تتبعًا فوريًا لمعايير مثل درجة الحرارة والجهد وتيار الانحياز والطاقة الضوئية. وهذا يسمح للمستخدمين بمراقبة حالة الوحدة أثناء التشغيل، مما يدعم الصيانة الأفضل واستكشاف الأعطال وإصلاحها بشكل أسرع.
متوافق مع H3C CWDM-SFP10G-1470-20 LINK-PP شهادة 10.7G SFP+
متوافق مع H3C CWDM-SFP10G-1470-20 LINK-PP يلبي جهاز الإرسال والاستقبال 10G SFP+ CWDM معايير الجودة والسلامة العالمية الصارمة، بما في ذلك شهادات ISO 9001 و CE و RoHS و FCC.
تخضع كل وحدة لاختبارات صارمة للأداء البصري وسلامة الإشارة لضمان عدم وجود أي عيوب قبل الشحن.
شهادات الجودة لـ CWDM-SFP10G-1470-20
تضمن شهادات المطابقة الرسمية هذه أن المنتج صديق للبيئة وآمن للتشغيل ومصمم وفقًا لمعايير تصنيع عالية.
هذا المنتج مطابق لمعايير ISO9001. هذا النظام صالح للشركات العاملة في مجال تطوير وإنتاج وتوريد منتجات الألياف الضوئية. تواصل معنا لتعلم المزيد.
ISO/IEC 27001 هو معيار دولي لإدارة ومعالجة أمن المعلومات. طُوِّر هذا المعيار بالتعاون بين المنظمة الدولية للمعايير (ISO) واللجنة الكهروتقنية الدولية (IEC). ويحدد متطلبات إنشاء نظام إدارة أمن المعلومات (ISMS) وتنفيذه وصيانته وتحسينه المستمر. ويعني الحصول على شهادة ISO 27001، لضمان سرية وسلامة وتوافر أصول المعلومات التنظيمية، أن المؤسسة قد اجتازت التدقيق الذي أجرته جهة اعتماد، مما يثبت أن نظام إدارة أمن المعلومات الخاص بها قد استوفى متطلبات المعيار الدولي. تواصل معنا لتعلم المزيد.
هذا المنتج متوافق مع معيار ISO14001. وهو مُصمم للاستخدام من قِبل المؤسسات التي تسعى إلى إدارة مسؤولياتها البيئية بطريقة منهجية تُسهم في تحقيق الركيزة البيئية للاستدامة. يُرجى تواصل معنا لتعلم المزيد.
ISO 45001 هو معيار عالمي يحدد متطلبات نظام إدارة السلامة والصحة المهنية (OH&SMS).
REACH هي لائحة للاتحاد الأوروبي تُعنى بتسجيل المواد الكيميائية وتقييمها وترخيصها وتقييدها. دخلت حيز التنفيذ في 1 يونيو/حزيران 2007، وحلت محل عدد من التوجيهات واللوائح الأوروبية بنظام واحد. تهدف هذه اللائحة إلى حماية صحة الإنسان والسلامة البيئية، والحفاظ على تنافسية صناعة الكيماويات في الاتحاد الأوروبي وتحسينها، وتطوير قدرات ابتكارية للمركبات غير السامة وغير الضارة لمنع تجزئة السوق، وزيادة شفافية استخدام المواد الكيميائية، وتشجيع التجارب غير الحيوانية، والسعي إلى التنمية الاجتماعية المستدامة. تواصل معنا لتعلم المزيد.
هذا المنتج يلبي المتطلبات المعمول بها للتوجيه (الاتحاد الأوروبي) 2015/863 الخاص بتقييد المواد الخطرة (RoHS). ويقيد استخدام عشر مواد خطرة في تصنيع أنواع مختلفة من المعدات الإلكترونية والكهربائية: الرصاص، والزئبق، والكادميوم، والكروم سداسي التكافؤ، وثنائي الفينيل متعدد البروم، وإيثر ثنائي الفينيل متعدد البروم، وأربعة أنواع مختلفة من الفثالات. تواصل معنا لتعلم المزيد.
يتوافق هذا المنتج تمامًا مع معايير لجنة الاتصالات الفيدرالية (FCC)، التي تهدف إلى إدارة موجات الراديو والمجالات المغناطيسية بكفاءة أكبر. تواصل معنا لتعلم المزيد.
CB هو نظام دولي تُشغّله IECEE. يعتمد هذا المنتج على معايير IEC لاختبار أداء السلامة للمنتجات الكهربائية. يُرجى تواصل معنا لتعلم المزيد.
يتوافق هذا المنتج تمامًا مع شهادة UKCA (تقييم المطابقة البريطانية)، مما يعني أنه يلبي جميع معايير الجودة ذات الصلة، بالإضافة إلى متطلبات الصحة والسلامة. تواصل معنا لتعلم المزيد.
شهادة UL هي شهادة غير إلزامية في الولايات المتحدة، وهي في الأساس اختبار وإصدار شهادات لأداء سلامة المنتج. والغرض النهائي منها هو الحصول على منتجات بمستوى آمن إلى حد ما للسوق، والمساهمة في ضمان صحة الإنسان وسلامة الممتلكات. تواصل معنا لتعلم المزيد.
CWDM-SFP10G-1470-20 معتمد لضمان توافق موثوق بين الجهاز المضيف والجهاز
تم اختبار الوحدة بشكل شامل لضمان عملها بسلاسة مع مجموعة واسعة من محولات الشبكة وأجهزة التوجيه وبطاقات شبكة الخادم من مختلف العلامات التجارية دون أخطاء في التكوين.
تضمن الاختبارات الصارمة أداءً موثوقًا لتقنية SFP+
تخضع كل وحدة بصرية من طراز CWDM-SFP10G-1470-20 لاختبارات أداء شاملة لضمان استقرار نقل البيانات بسرعة 10 جيجابت في الثانية. يمكنكم الاطلاع على تفاصيل التحقق الكاملة على الموقع الإلكتروني التالي: LINK-PP مركز دعم الاختبار.
اختبار الطيف الضوئي
تحقق من الطول الموجي المركزي وعرض الطيف للحصول على خرج بصري مستقر.
اختبار نمط العين
قم بتقييم وضوح الإشارة والتشويش لمنع فقدان نقل البيانات.
اختبار معدل خطأ البت
قم بقياس سلامة البيانات لضمان نقل إشارة 10G بدون أخطاء.
اختبار درجة الحرارة
التحقق من استقرار التشغيل عبر نطاقات درجات حرارة التشغيل المحددة.
شحن المنتج المتوافق مع H3C CWDM-SFP10G-1470-20 LINK-PP شنومكسغ سفب +
تُجهز الطلبات بعناية فائقة لحماية الأجهزة الحساسة. وتضمن قنوات الخدمات اللوجستية العالمية التوصيل السريع والمباشر إلى منشأتك.
عبوة واقية مضادة للكهرباء الساكنة
تجنب حدوث تلف كهروستاتيكي للدوائر البصرية الداخلية أثناء التعامل معها.
حماية النقل المقاومة للصدمات
يمتص اهتزازات الطريق للحفاظ على محاذاة العدسات الحساسة بشكل مثالي.
معالجة الطلبات وشحنها بسرعة
قم بتسريع عمليات تلبية طلبات المستودعات للحفاظ على سير جدول النشر بسلاسة.
الخدمات اللوجستية العالمية والتوصيل الدولي
توصيل الطلبات بأمان إلى العملاء في جميع أنحاء العالم من خلال شركاء موثوق بهم.
متوافق مع H3C CWDM-SFP10G-1470-20 LINK-PP عرض توضيحي لاستخدام تقنية 10.7G SFP+
متوافق مع H3C CWDM-SFP10G-1470-20 LINK-PP وحدة الإرسال والاستقبال سهلة النشر بفضل واجهة SFP+ القابلة للتوصيل السريع، مما يسمح بالتثبيت السريع في المحولات أو أجهزة التوجيه، وتستخدم بشكل شائع في شبكات الحرم الجامعي، ووصلات المترو، ووصلات الألياف الضوئية للمؤسسات من أجل نقل مستقر بسرعة 10 جيجابت في الثانية بتقنية CWDM.
الدعم الفني لـ CWDM-SFP10G-1470-20
LINK-PP يقدم الدعم الفني الشامل، بدءًا من الاستشارات قبل البيع وحتى المساعدة بعد النشر، مما يضمن التكامل السلس وأداء الشبكة الموثوق به.
الاستشارة الفنية قبل البيع
إرشادات احترافية لمساعدتك في اختيار وحدة CWDM-SFP10G-1470-20 المثلى لتصميم شبكتك واحتياجات التطبيق الخاصة بك.
دعم التحقق من التوافق
تم التحقق من التوافق مع LINK-PP المحولات ومنصات الشبكات الرئيسية الأخرى لنشر سلس.
المساعدة في النشر والتركيب
إرشادات شاملة خطوة بخطوة للتثبيت والتكوين والإعداد الأولي، مما يضمن النشر الدقيق والتشغيل الموثوق والمستقر منذ البداية.
ضمان فني طويل الأجل
الدعم الفني المستمر طوال دورة حياة المنتج، مما يوفر استقرارًا طويل الأمد لشبكات المؤسسات وشبكات شركات الاتصالات.
متوافق مع H3C CWDM-SFP10G-1470-20 LINK-PP ضمان ما بعد البيع لوحدة SFP+ بسرعة 10.7 جيجابت
LINK-PP توفر الشركة دعم ما بعد البيع لضمان سلاسة عملية نشر الوحدات البصرية وتشغيلها بشكل موثوق.
إمكانية الإرجاع واسترداد الأموال خلال 15 يومًا بدون سبب
استبدال مجاني للمنتجات التالفة عند الاستلام أو المعيبة خلال الفترة الأولية
ج: الألياف أحادية النمط ضرورية لهذا الربط. تتسبب الألياف متعددة الأنماط في تشتت ضوئي وتوهين شديدين عند 1470 نانومتر، بينما تضمن وصلات التوصيل أحادية النمط المزدوجة LC نقل الإشارة الأمثل ومدى بصري كامل يصل إلى 20 كيلومترًا. بواسطة المدير
ج: نعم. يتميز هذا الجهاز المرسل والمستقبل بوظيفة مراقبة التشخيص الرقمي (DDM) التي تُبلغ الجهاز المضيف بدرجة حرارة التشغيل في الوقت الفعلي. يمكنك الوصول إلى هذه البيانات عبر أدوات التشخيص القياسية لواجهة سطر الأوامر (CLI) الخاصة بالمحول، أو استطلاعها عن بُعد باستخدام بروتوكول إدارة الشبكة البسيط (SNMP). بواسطة المسؤول
ج: نعم، إنه مصمم للتكامل مع شبكة CWDM القياسية. ما عليك سوى توصيله بمنفذ MUX/DEMUX بتردد 1470 نانومتر، وسيقوم بتشغيل حركة مرور متعددة القنوات بسلاسة عبر نفس خط الوضع الأحادي مع استقرار طيفي ممتاز. بواسطة المدير
عملت وحدة SFP+ الضوئية التجارية هذه بسرعة 10 جيجابت بكفاءة عالية في خزانة ذات تحكم حراري في مستودعاتنا. وتوافقت واجهة LC المزدوجة مع تصميم التوصيلات الحالي لدينا، ولم تتداخل قناة 1470 نانومتر مع أطوال موجات CWDM الأخرى.
تم استئجار كابل ألياف ضوئية غير مستخدم بين مكتبين يفصل بينهما 16 كيلومترًا. وقد نجحت وحدة CWDM هذه، التي يبلغ طولها 20 كيلومترًا وسرعتها 10 جيجابت في الثانية، في تغطية كامل ميزانية الربط بسلاسة مع هامش أمان كبير. إنها خيار عملي واقتصادي للمسافات القصيرة والمتوسطة بين مكاتب CWDM.
تم تركيب وحدات LS-CW4710-20C CWDM SFP+ هذه في إعداد CWDM MUX/DEMUX لشبكة مكتب إقليمي. تفاوضت جميع أجهزة الإرسال والاستقبال بسلاسة بسرعة 10 جيجابت في الثانية عبر ألياف أحادية النمط OS2. وظلت طاقة الإرسال والاستقبال الضوئية ثابتة بعد عدة أسابيع من حركة البيانات العادية.
أضفنا وحدة SFP+ بسرعة 10 جيجابت إلى نظام CWDM السلبي لدينا لدمج عدة قنوات على خط SMF واحد. عزل القنوات ممتاز، وقناة 1470 نانومتر ثابتة تمامًا دون أي انحراف بصري. عملية تركيب سلسة للغاية.
كجزء من مشروع تطوير البنية التحتية للاتصالات الإقليمية، قمنا بدمج هذه البصريات التجارية من نوع CWDM بسرعة 10 جيجابت في الثانية في عقد تجميع الشبكة الخلفية الموجودة داخل حاويات داخلية مُحكمة التحكم. تعمل هذه الوحدات على قناة 1470 نانومتر القياسية، وتُدمج بسلاسة مع أطوال موجية أخرى من نوع CWDM عبر ليف ضوئي واحد، مما يُغني عن الحاجة إلى أعمال حفر مكلفة لشبكات الألياف الضوئية. خلال اختبار ضغط استمر أسبوعين وشمل أحمال بيانات في ساعات الذروة، ظل فقدان الإشارة الضوئية العائدة ممتازًا ولم يُسجل أي تدهور في الإشارة. أكدت مقاييس المراقبة البصرية الرقمية (DOM) أن تيار انحياز الليزر وقدرة خرج جهاز الإرسال ظلت مستقرة تمامًا. نوصي بشدة بهذه التقنية لمهندسي الشبكات الذين يحتاجون إلى أجهزة CWDM موحدة وفعالة من حيث التكلفة لطبقات التجميع في المدن والمؤسسات.
خيار ممتاز لوصلة 10G CWDM 1470nm لمسافة 20 كم عند الحاجة إلى إعادة استخدام زوج ألياف ضوئية موجود. فحصنا بيانات DDM قبل وبعد التثبيت ولم نجد أي فقد غير متوقع في الإشارة الضوئية. مكسب سهل لتحديث شبكتنا.
بالنسبة لتحديث شبكة CWDM بين المباني، كانت وحدة SFP+ هذه بطول 20 كم وتردد 1470 نانومتر خيارًا عمليًا. فقد سمحت لنا بزيادة السعة دون الحاجة إلى مدّ كابل ألياف ضوئية إضافي. كما أن تنسيق موصل LC المزدوج يتوافق مع بنية OS2 التحتية المثبتة لدينا.
قمنا بنشر وحدات LS-CW4710-20C 10G CWDM الضوئية هذه خلال مشروع توحيد الألياف في الحرم الجامعي. كان الهدف هو نقل خدمات 10GbE منفصلة عبر ألياف OS2 أحادية النمط الموجودة دون إضافة مسارات كابلات جديدة، لذا كانت دقة القناة بنفس أهمية استقرار الوصلة. تم تركيب كل وحدة 1470 نانومتر من خلال زوج CWDM MUX/DEMUX، وعملت جميع الوصلات بسرعة 10 جيجابت في الثانية دون أخطاء CRC. كما استخدمنا معلومات SFF-8472 DOM لتسجيل طاقة الإرسال، وطاقة الاستقبال، ودرجة حرارة الوحدة، وقراءات مصدر الطاقة عند التسليم. ساهم ذلك في تسريع اختبارات القبول ومنح فريق العمليات أساسًا مفيدًا لاستكشاف الأخطاء وإصلاحها في المستقبل.
تأخرت الشحنة في مركز الجمارك الإقليمي لمدة يومين لإجراءات التخليص الجمركي الروتينية، مما أثر سلبًا على جدول إطلاقنا. بمجرد وصول الشحنة، عملت الوحدات الضوئية تمامًا كما هو مُحدد. تم التعرف عليها فورًا بواسطة مُبدل التجميع لدينا، ولم تُسجل أي انقطاعات في البيانات على وصلة بطول 12 كيلومترًا، وكانت قراءات التشخيص الضوئي سليمة. قيمة ممتازة للأجهزة، فقط انتبهوا لجداول الشحن الدولي. كان تأخير التخليص الجمركي هو العيب الوحيد!
لم تكن هناك أي مشكلة في العدسات على الإطلاق - فقد كانت نظيفة ومغلقة وجاهزة للاستخدام. تعرض الكرتون الخارجي لبعض الخدوش أثناء الشحن الدولي، مما جعل عملية التسليم تبدو أقل جودة مما كانت عليه في الواقع.
استُخدم هذا النظام لتحديث شبكة نقل البيانات اللاسلكية لموقع بعيد، حيث بلغ طول المسار الفعلي أقل بقليل من 19 كيلومترًا، بما في ذلك لوحات التوصيل والوصلات. وقد وفر مُرسِل EML المُبرَّد ومُستقبِل PIN المُدمجان هامشًا كافيًا لميزانية الفقد المُقاسة، بينما يتناسب طول موجة CWDM البالغ 1470 نانومتر مع خطة القنوات المُتاحة. راقبنا مستويات الإشارة الضوئية عبر المُبدِّل أثناء فترة التشغيل التجريبي، ولاحظنا قيمًا ثابتة خلال اختبارات حركة البيانات المُستمرة. ولأن هذه الوحدة التجارية تعمل في نطاق درجة حرارة من 0 إلى 70 درجة مئوية، فقد وضعناها في خزانة اتصالات داخلية مُكيَّفة بدلًا من وضعها في حاوية خارجية مكشوفة. وقد أثبتت هذه الوحدة أنها خيار موثوق به لتجميع الاتصالات الداخلية.
طلب فريق عمليات مركز البيانات لدينا وحدات SFP+ الضوئية هذه ضمن دفعة أكبر لربط المواقع بتقنية 10G. قبل بدء التوزيع، تحققنا من توافق البرمجة عبر عدة منصات مضيفة، وفحصنا بيانات EEPROM، ووضوح DOM، واستعادة الاتصال بعد عمليات استبدال متكررة أثناء التشغيل. اجتازت الوحدات اختباراتنا القياسية: فحص الطيف الضوئي، واستمرار حركة البيانات، واستعادة الاتصال، والتحقق من طاقة الاستقبال. في بيئة الإنتاج، وفرت وحدات SFP+ بتقنية CWDM بتردد 1470 نانومتر نقلًا مستقرًا عبر مسارات الألياف أحادية النمط التي تتراوح أطوالها من 14 كيلومترًا إلى ما يقارب 20 كيلومترًا.
