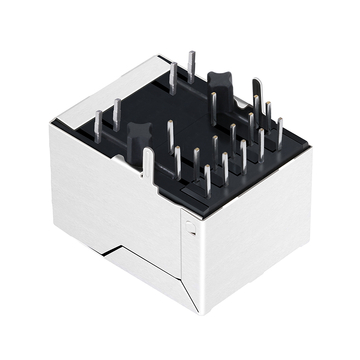

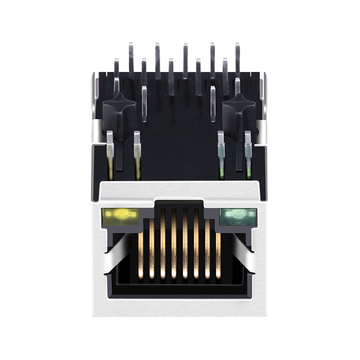

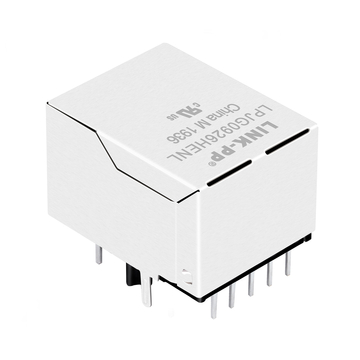

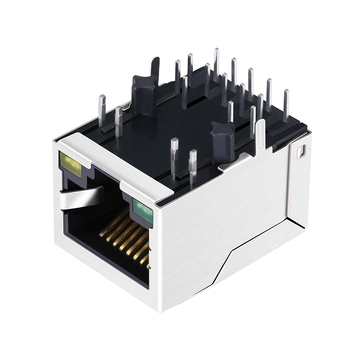

LINK-PP LPJG0926HENL منفذ واحد RJ45 PoE+ بتقنية 100/1000 Base-T، مزود بمؤشر LED أخضر/أصفر.

LINK-PP LPJG0926HENL 100/1000 Base-T منفذ واحد RJ45 PoE+ Gigabit MagJack (POE+,Tab Down, Green/Yellow LED)

استخدم LINK-PP يُعدّ LPJG0926HENL موصل RJ45 أحادي المنفذ (1x1) من نوع جيجابت إيثرنت، متوافق مع المعايير الصناعية، مزود بمغناطيسات مدمجة (Magjack) ويدعم تقنية PoE+. صُمم هذا الموصل الشبكي المعياري 10/100/1000 Base-T لضمان موثوقية فائقة وسلامة الإشارة، ويُستخدم على نطاق واسع في منصات الأجهزة المتقدمة، بما في ذلك تصميمات Raspberry Pi 3B+، ومشاريع Raspberry Pi Compute Module 4 IO Board (CM4IO)، وأجهزة الكمبيوتر الصناعية (IPCs)، وأنظمة الاتصال الداخلي الذكية، ووحدات تزويد الطاقة (SMPS).

باعتبارها مقبس RJ45 متكامل عالي الأداء، فإن LPJG0926HENL تلغي الحاجة إلى محولات LAN المنفصلة المنفصلة، مما يوفر مساحة قيمة على لوحة الدوائر المطبوعة ويبسط تخطيطات الدوائر في التصميمات الإلكترونية عالية الكثافة.

التوافق والمقارنة المرجعية على مستوى الصناعة:

استخدم LINK-PP يُعدّ LPJG0926HENL بديلاً مباشراً ومتوافقاً تماماً مع أرقام قطع الغيار الرئيسية للمنافسين. فهو يتشارك نفس الأبعاد الميكانيكية والمخططات الكهربائية وتصميمات البصمة مع:

• شركة تي إي للاتصالات: 5-2337992-8
• EDAC: A70-112-331N126
• اللوحات المتوافقة: متوافقة تمامًا مع لوحة Raspberry Pi CM4IO الرسمية، وتتوافق مع أبعاد مقبس الشبكة المحددة أصلاً ومواقع الدبابيس.

المواصفات الفنية التفصيلية لـ LPJG0926HENL:

1. الأداء الكهربائي والمغناطيسي:

• معدل نقل البيانات: 10/100/1000 Base-T (جيجابت إيثرنت)
• معيار PoE: متوافق مع معيار IEEE 802.3at (PoE+)، حيث يوفر ما يصل إلى 30 واط من الطاقة للأجهزة المتصلة (PDs).
• الحث (OCL): 350 ميكروهنري كحد أدنى عند 100 كيلوهرتز، 0.1 فولت مع انحياز تيار مستمر 8 مللي أمبير.
• نسبة التحويل (TX/RX): 1CT:1CT جهاز الإرسال / 1CT:1CT جهاز الاستقبال، مما يضمن تحويل الإشارة المتوازن.
• جهد العزل: 1500 فولت RMS كحد أدنى، لحماية الدوائر المتكاملة ووحدات التحكم الدقيقة من الارتفاعات المفاجئة والظواهر العابرة الكهربائية.

2. الهيكل الميكانيكي والتكوين المادي:

• الاتجاه: زاوية قائمة 90 درجة، واجهة دخول جانبية.
• نوع التركيب: دبابيس تثبيت اللحام من خلال الفتحة (THT) للتثبيت الميكانيكي القوي على لوحة الدوائر المطبوعة.
• اتجاه المزلاج: وضعية المزلاج لأسفل (اللسان لأسفل).
• تكوين LED: مؤشرات LED مزدوجة (يسار: أخضر، يمين: أصفر) لمراقبة حالة الاتصال والنشاط في الوقت الفعلي.
• هيكل الحماية: درع من سبائك النحاس مع دبابيس لحام طرفية؛ مصمم بدون نقاط تلامس EMI، ويتوافق مع العلب الصناعية القياسية.
• الأبعاد الكلية: العرض: 15.93 مم، الارتفاع: 13.30 مم، الطول/العمق: 21.25 مم.

3. معايير المواد والبيئة:

• مادة الغلاف: مادة بلاستيكية حرارية، مصنفة وفقًا لمعيار UL 94V-0 (أسود).
• طلاء التلامس: طلاء الذهب فوق النيكل على منطقة التلامس لمقاومة تلامس منخفضة وعمر دورة طويل.
• درجة حرارة التشغيل: مصنفة لنطاق درجة حرارة التشغيل التجارية القياسية (من 0 درجة مئوية إلى 70 درجة مئوية).
• الامتثال: متوافق مع التوجيهات البيئية والسلامة العالمية: معتمد من UL، متوافق مع توجيه RoHS، متوافق مع REACH، مصنع بموجب أنظمة مراقبة الجودة المعتمدة ISO9001 وISO14001.

الفوائد الرئيسية للتوريد LINK-PP LPJG0926HENL:

• استبدال سلس: نظرًا لأن البصمة المادية وتخطيط الدبابيس ومواضع LED تتطابق مع مواصفات معايير الصناعة، يمكن لمهندسي تصميم الأجهزة استبدال هذا المكون بسلاسة أثناء التجميع دون تحديث مكتبات البصمة Altium أو Eagle أو KiCad.
• حلول سلسلة التوريد المستقرة: تجنب فترات الانتظار الطويلة وتأخيرات سلسلة التوريد. LINK-PP يحافظ على مستويات المخزون القياسية لـ LPJG0926HENL لضمان أوقات تسليم مستقرة لطلبات الإنتاج الضخم.
• مُحسَّن للتجميع الآلي SMT/THT: مُعبأ في صواني آمنة ومضادة للكهرباء الساكنة (50 قطعة لكل صينية، 1000 قطعة لكل كرتونة رئيسية) متوافقة مع خطوط الإنتاج التي تعتمد على الإدخال اليدوي واللحام الموجي.

العينات والدعم الهندسي:

تتوفر بيانات فنية، ورسومات ميكانيكية ثنائية الأبعاد، وملفات CAD ثلاثية الأبعاد، ونماذج هندسية أولية مجانية لمقبس LPJG0926HENL المغناطيسي عند الطلب. تواصل مع فريق هندسة المبيعات لدينا للتحقق من قائمة مراجع الأجهزة الخاصة بك والحصول على عرض أسعار للكميات الكبيرة.
