pulse hx2009nl compatible link-pp lp5009anl 10 100 base-t single port smt 24 pin poe telecom lan transformers

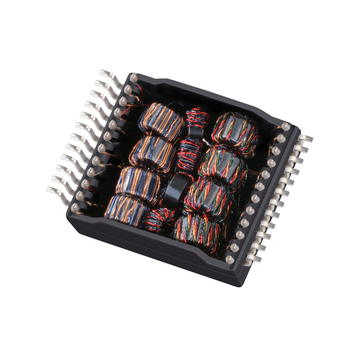

Совместимость с импульсным устройством HX2009NL LINK-PP Трансформаторы Lan телекоммуникаций PIN POE LP5009ANL 10/100 Base-T одиночные SMT 24

Обзор продукта

Продукт
Совместимость с импульсным устройством HX2009NL LINK-PP Трансформаторы Lan телекоммуникаций PIN POE LP5009ANL 10/100 Base-T одиночные SMT 24
SKU
103863
P / N
ЛП5009АНЛ
Цена
0,94 €
Сток
6000 в наличии
Продано
223.1K
URL-адрес продукта
https://www.l-p.com/products/438569.htm
Цена за единицу 0,94 €
Новые пользователи: 9,10 € Купон на ваш первый заказ
Code linkpp2610
При заказе на сумму свыше 910,00 € Получите 13,65 € Выкл.
Code Linkpp15
При заказе на сумму свыше 2.730,00 € Получите 45,50 € Выкл.
Code Linkpp50
При заказе на сумму свыше 4.550,00 € Получите 91,00 € Выкл.
Code Linkpp100
Производство: LINK-PPP / N: ЛП5009АНЛАртикул: 103863

Совместимо с Pulse HX2009NLДаташит3D МодельВсе загрузки

Совместимость:
Pulse
LINK-PP
Совместимый P / N:
HX2009NL
Оптовые цены Онлайн-тарифы · Большее количество или индивидуальная цена по запросу
0.940 €
1–9 шт.
0.937 €
10–349 шт.
0.713 €
350–1,399 шт.
0.675 €
1,400–9,799 шт.
0.647 €
9,800–20,999 шт.
0.619 €
≥21,000 шт.

Нужно количество товара сверх указанных категорий или вы хотите поторговаться о цене?

Наличие на складе:
6000 в наличии
Отправка и доставка:
43,93 €
в Россия с помощью IP-адрес ФедЭкс
Срок доставки : 3 - 6 дней.
5-летнюю гарантию 15-Day Returns 15-дневный обмен
ГАРАНТИЯ
  • Предоставляем лучшую в отрасли 5-летнюю гарантию.
  • Прочитайте таблицу для подробнее гарантия на все товары.
Возврат и обмен
  • Возврат денежных средств будет произведен примерно через 5 рабочих дней после получения возвращенных товаров.
  • Товары, имеющиеся на складе и подлежащие замене, могут быть отправлены в течение 1 рабочего дня.
  • Ознакомьтесь с полными правилами возврата товара. подробнее.
Бесплатная доставка более 546,00 €.
Или отправьте заказ, используя свой собственный аккаунт UPS / FedEx / DHL, при оформлении заказа.0,00 € перевозки).
Количество:
СПК 350
Итоговая цена:
0,94 €
Детали упаковки
350 шт.
1400 шт.
бобина
× × 37 37 25 см
0.005 кг
7 кг

Совместимость с импульсным устройством HX2009NL LINK-PP Трансформаторы Lan Telecom LP5009ANL 10/100 Base-T POE для хирургического оборудования (SMT, 24 PIN, одиночный порт)


LP5009ANL поддерживает скорость 100/1000 Base-T, соответствует стандартам IEEE 802.3, UL, Reach, RoHs, ISO19001, ISO14001. Его можно использовать для поддержки таких приложений, как цифровая камера, маршрутизатор, автоматизация и сетевой брандмауэр.


LINK-PP Part Number:
ЛП5009АНЛ Номер по каталогу Pulse HX2009NL
Статус детали
Активных Тип трансформатора
Lan Трансформатор
Строительство
ОТКРЫТАЯ РАМКА
Приложение-Lan
Ethernet (PoE)
Количество портов
Один портСкорость
10 / 100 Base-T
Упаковка
КатушкаКоличество ядер на порт
12
AutomDX
ДаКОММЕНТАРИЙ

ТАК КАК ВЕРСИЯ NL

Пин код
24
Тип установки

Surface Mount

Высота упаковки (дюймы / мм)
0.224/5.70Длина упаковки (дюймы / мм)0.539/13.70
Ширина упаковки (дюймы / мм)
0.734/18.65Температура
От 0 ℃ до + 70 ℃
Соотношение витков RX / TX
1 карат: 1 карат
Конфигурация RX / TX
Т, С, S


LINK-PP

Соответствующие продукты

Картинки МНЕ БЫ# Описание Цена Сток Добавить в корзину

Скачать

Чертеж устройства LP5009ANLE-Чертеж.pdf

Вопросы и Ответы

Пока нет вопросов

Задавайте вопросы о технических характеристиках, совместимости или сроках поставки первыми.

Задать вопрос
  • A:
    Только две из четырех пар передают данные на такой скорости, но всем восьми выводам по-прежнему необходим определенный путь, иначе неиспользуемые будут подвержены помехам от расположенного рядом импульсного источника питания. Мы подключили резервные пары через обычную резистивную сеть и обеспечили одинаковую длину каждой из четырех пар, используя под ними сплошную опорную плоскость. Соотношение обмоток один к одному указано на схеме, поэтому на стороне PHY замена отводов не требуется. by LINK-PP Техподдержка
  • A:
    Начните с того, чтобы сопоставить метку на выводе на катушке с контактной площадкой, потому что повернутый трансформатор хорошо выглядит на пасте, но оставляет две пары разомкнутых контактов при запуске. Мы собрали три платы, измерили коэффициент трансформации на каждой с помощью простого сетевого теста и настроили соединение на скорости десять и сто мегабит, прежде чем утвердить профиль. Пик припоя также стоит зафиксировать, поскольку открытая рама имеет меньшую тепловую массу, чем модуль в герметике. by LINK-PP Техподдержка
  • A:
    Обмотки открыты, а не герметично заключены в корпус, поэтому любое воздействие линии на плату достигает их напрямую. Мы попросили использовать флюс, не требующий очистки, и отказались от водной промывки, которая применяется к другим нашим модулям, поскольку жидкость, попавшая под катушку, трудно высушить. Для установки компонентов требуется сопло, которое захватывает плоскую верхнюю поверхность, не надавливая на провод, а упаковка ленты и катушки должна быть ориентирована так же, как и посадочное место в библиотеке. by LINK-PP Техподдержка
  • A:
    В однопортовом трансформаторе для поверхностного монтажа питание поступает через центральные отводы, и обмотки рассчитаны на полный ток только в том случае, если дорожки платы также рассчитаны на такой ток. Мы проложили широкую заливку от PSE до этих выводов и развязку разместили прямо рядом с ними, затем измерили напряжение питания с помощью устройства, потребляющего максимальную нагрузку, а не в режиме холостого хода. Необходимо предусмотреть запас по току в бюджете PSE для всей платы, а не только для этого порта. by LINK-PP Техподдержка

Отзывы клиентов

  • 5

    37 отзывов

  • 5 Звезды
    97%
    4 Звезды
    3%
    3 Звезды
    0%
    2 Звезды
    0%
    1 Star
    0%
  • Все отзывы (37)
Нет данных
C *** т
Проверенная покупка
5.0
2026-04-04
На намотанной раме расположены двенадцать сердечников. Соотношение витков не вызывает удивления.
S *** п
Проверенная покупка
5.0
2025-07-27
Подача воды через кран. Расположение контактов точно совпадало с чертежом.
К *** т
Проверенная покупка
5.0
2025-01-05
Оплавление при температуре 245℃ прошло без проблем на первой плате.
D *** п
Проверенная покупка
5.0
2024-08-08
Для нашего порта камеры требуется один источник питания и обычный разъем на плате. Этот блок имеет высоту 5.70 мм, а питание подается через центральный вывод. Изготовлено 400 экземпляров. Он полностью соответствует чертежу по всем размерам. :)
F *** у
Проверенная покупка
5.0
2023-11-30
One powered drop per block on our board. It pinned out first time.
