pulse hx2009nl compatible link-pp lp5009anl 10 100 base-t single port smd 24 pin low profile poe lan magnetics

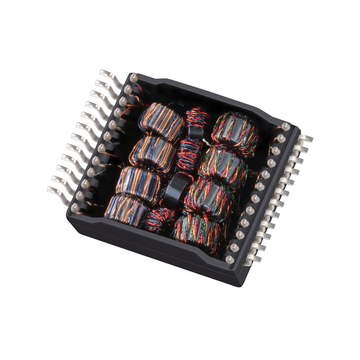

Совместимость с импульсным устройством HX2009NL LINK-PP LP5009ANL 10/100 Base-T, однопортовый, SMD, 24-контактный, низкопрофильный, PoE, Lan Magnetics

Обзор продукта

Продукт
Совместимость с импульсным устройством HX2009NL LINK-PP LP5009ANL 10/100 Base-T, однопортовый, SMD, 24-контактный, низкопрофильный, PoE, Lan Magnetics
SKU
103861
P / N
ЛП5009НЛ
Цена
0,94 €
Сток
1517 в наличии
Продано
155.5K
URL-адрес продукта
https://www.l-p.com/products/438567.htm
Цена за единицу 0,94 €
Новые пользователи: 9,10 € Купон на ваш первый заказ
Code linkpp2610
При заказе на сумму свыше 910,00 € Получите 13,65 € Выкл.
Code Linkpp15
При заказе на сумму свыше 2.730,00 € Получите 45,50 € Выкл.
Code Linkpp50
При заказе на сумму свыше 4.550,00 € Получите 91,00 € Выкл.
Code Linkpp100
Производство: LINK-PPP / N: ЛП5009НЛАртикул: 103861

Совместимо с Pulse HX2009NLДаташит3D МодельВсе загрузки

Совместимость:
Pulse
Belfuse
LINK-PP
Совместимый P / N:
H2009NL
H24201SI
HX2009NL
Оптовые цены Онлайн-тарифы · Большее количество или индивидуальная цена по запросу
0.940 €
1–9 шт.
0.937 €
10–349 шт.
0.713 €
350–1,399 шт.
0.675 €
1,400–9,799 шт.
0.647 €
9,800–20,999 шт.
0.619 €
≥21,000 шт.

Нужно количество товара сверх указанных категорий или вы хотите поторговаться о цене?

Наличие на складе:
1517 в наличии
Отправка и доставка:
43,93 €
в Россия с помощью IP-адрес ФедЭкс
Срок доставки : 3 - 6 дней.
5-летнюю гарантию 15-Day Returns 15-дневный обмен
ГАРАНТИЯ
  • Предоставляем лучшую в отрасли 5-летнюю гарантию.
  • Прочитайте таблицу для подробнее гарантия на все товары.
Возврат и обмен
  • Возврат денежных средств будет произведен примерно через 5 рабочих дней после получения возвращенных товаров.
  • Товары, имеющиеся на складе и подлежащие замене, могут быть отправлены в течение 1 рабочего дня.
  • Ознакомьтесь с полными правилами возврата товара. подробнее.
Бесплатная доставка более 546,00 €.
Или отправьте заказ, используя свой собственный аккаунт UPS / FedEx / DHL, при оформлении заказа.0,00 € перевозки).
Количество:
СПК 350
Итоговая цена:
0,94 €
Детали упаковки
350 шт.
1400 шт.
бобина
× × 37 37 25 см
0.005 кг
7 кг

Совместимость с импульсным устройством HX2009NL LINK-PP LP5009ANL 10/100 Base-T Магнитный блок с одним портом для хирургического оборудования (высота 5.7 PoE SMD24 PIN с одним портом)


LP5009ANL имеет скорость 10/100 Base-T, соответствует стандартам IEEE 802.3 af, UL, Reach, RoHs, ISO19001, ISO14001. Его можно использовать с маршрутизаторами, приставками, SMPS, цифровыми камерами.



LINK-PP Part Number:
ЛП5009НЛ Номер по каталогу Pulse HX2009NL
Статус детали
Активных Тип трансформатора
Lan Трансформатор
Строительство
ОТКРЫТАЯ РАМКА
Приложение-Lan
Ethernet (PoE)
Количество портов
Один портСкорость
10 / 100 Base-T
Упаковка
КатушкаКоличество ядер на порт
12
AutomDX
ДаКОММЕНТАРИЙ

ТАК КАК ВЕРСИЯ NL

Пин код
24
Тип установки

Surface Mount

Высота упаковки (дюймы / мм)
0.224/5.70Длина упаковки (дюймы / мм)0.539/13.70
Ширина упаковки (дюймы / мм)
0.734/18.65Температура
От 0 ℃ до + 70 ℃
Соотношение витков RX / TX
1 карат: 1 карат
Конфигурация RX / TX
Т, С, S


LINK-PP

Соответствующие продукты

Картинки МНЕ БЫ# Описание Цена Сток Добавить в корзину

Скачать

Чертеж устройства LP5009NL-Чертеж.pdf

Вопросы и Ответы

Пока нет вопросов

Задавайте вопросы о технических характеристиках, совместимости или сроках поставки первыми.

Задать вопрос
  • A:
    Открытая рама оставляет обмотки открытыми. Средство для промывки на водной основе вытянет флюс из промежутков между ними. Мы использовали пасту, не требующую очистки, и отказались от промывки на этих платах. Если промывка необходима, просушите их при температуре 60 ℃ в течение часа перед включением питания. by LINK-PP Техподдержка
  • A:
    Корпус имеет 24 контакта, расположенных в два ряда на пластине размером 5.70 х 13.70 мм. Ширина выводов составляет 18.65 мм. Мы скопировали расположение контактных площадок с чертежа и добавили 0.15 мм к каждой площадке для закругления. В корпусе отсутствует установочный штифт, поэтому важна точность выравнивания по трафарету. by LINK-PP Техподдержка
  • A:
    Двенадцать ядер на порт обеспечивают две пары каналов передачи данных плюс две резервные пары, используемые для питания. Каждая обмотка также имеет дроссель со стороны линии. Мы использовали PoE-камеру мощностью 12 Вт на 50-метровом кабеле, и модуль оставался холодным. Канал передачи данных поддерживал скорость 100 мегабит на протяжении всего времени. by LINK-PP Техподдержка
  • A:
    Центральный отвод каждой обмотки выведен наружу. Постоянный ток можно отводить, не пропуская его через пару проводников. Мы подали на эти отводы 48 В и увидели падение напряжения примерно на 0.3 В под нагрузкой. Держите дорожки отводов широкими, поскольку по ним проходит весь ток порта. by LINK-PP Техподдержка
  • A:
    Для первого сотрудничества вы можете оплатить через Escrow или Paypal, если беспокоитесь о безопасности. by LINK-PP Техподдержка

Отзывы клиентов

  • 5

    41 отзывов

  • 5 Звезды
    100%
    4 Звезды
    0%
    3 Звезды
    0%
    2 Звезды
    0%
    1 Star
    0%
  • Все отзывы (41)
Нет данных
D *** к
Проверенная покупка
5.0
2026-03-13
Два порта на одном блоке, и припой получился ровным. Стоит перейти на новую схему расположения контактных площадок.
Ш *** д
Проверенная покупка
5.0
2025-05-16
На этой питающей обмотке размещалась наша PoE-нагрузка. Она находится в эксплуатации с момента пилотного проекта.
S *** s
Проверенная покупка
5.0
2023-09-13
Высота 5.70 мм. Соответствует техническим характеристикам старой детали.
К *** г
Проверенная покупка
5.0
2023-03-08
Two ports share one bobbin row, so our layout stayed on one side of the board. The supply pair sits on its own winding. 600 units out. No fuss on the hipot run. :D
