LF5-SM3101-02AI 100base-fx 1310nm 2km 2x5 sff transceiver (industrial)
Clique para abrir a visualização expandida

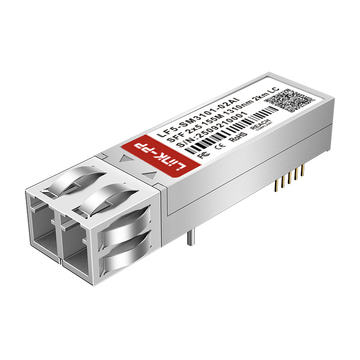

LINK-PP Transceptor LF5-SM3101-02AI 100BASE-FX 1310nm 2km 2x5 SFF (Industrial)

Resumo do produto

Produto
LINK-PP Transceptor LF5-SM3101-02AI 100BASE-FX 1310nm 2km 2x5 SFF (Industrial)
SKU
202930
P / N
LF5-SM3101-02AI
Preço
23,21 €
Ações
780 em estoque
Vendido
223
Preço unitário 23,21 €
Novos usuários: 9,10 € Cupom de desconto no seu primeiro pedido
Code linkpp2610
Para encomendas acima de 910,00 € BAIXE 13,65 € Off
Code Linkpp15
Para encomendas acima de 2.730,00 € BAIXE 45,50 € Off
Code Linkpp50
Para encomendas acima de 4.550,00 € BAIXE 91,00 € Off
Code Linkpp100
Fabricação: LINK-PPP / N: LF5-SM3101-02AISKU: 202930

LINK-PP originalFicha de dadosTodos os downloads

Compatível:
LINK-PP
Preço de volume Preços online · quantidades maiores ou preços personalizados sob consulta
23.21 €
1–99 peças
22.05 €
100–999 peças
21.35 €
1,000–2,999 peças
20.66 €
3,000–5,999 peças
19.96 €
≥6,000 peças

Precisa de uma quantidade superior a esses níveis ou deseja negociar o preço?

Stock:
780 em estoque
Taxa de envio
21,26 €
para Portugal via IP da FedEx
Tempo de entrega estimado : 3 - 6 dias.
Garantia de 5 Anos Devoluções 15-Day Troca de 15 dias
Garantia
  • Oferecemos uma garantia de 5 anos, líder no setor.
  • Leia a tabela para detalhes de toda a garantia dos produtos.
Devoluções e trocas
  • O reembolso será processado em cerca de 5 dias úteis após o recebimento dos itens devolvidos.
  • Os itens em estoque para substituição podem ser enviados em até 1 dia útil.
  • Leia a política de devolução completa para detalhes.
Frete grátis para mais de 90,09 €.
Ou envie usando sua própria conta UPS / FedEx / DHL no momento da finalização da compra (0,00 € envio).
Quantidade:
Preço total:
23,21 €

Especificações de LINK-PP Transceptor SFF de 155M

O LF5-SM3101-02AI é um transceptor óptico 100BASE-FX SFF que opera em 1310 nm com um laser FP para transmissão em fibra monomodo (SMF) em distâncias de até 2 km. Seu encapsulamento SFF 2×5 com pinos fixos permite a montagem em placa de circuito impresso (PCB) com solda e utiliza uma fonte de alimentação de 3.3 V. Ele é classificado para operação em temperaturas de -40 °C a +85 °C.

LINK-PP Número da peça LF5-SM3101-02AI Nome do vendedor LINK-PP
Fator de Forma SFF Taxa Máxima de Dados 155Mbps
Wavelength 1310nm Distância máxima do cabo 2km
Connector LC duplex Tipo de fibra SMF
Tipo de Transmissor FP Sensibilidade receptor -32dBm
Fonte de alimentação do laboratório 3.3V Faixa de temperatura operacional Para -40 85 ° C

Características principais de LINK-PP LF5-SM3101-02AI

LINK-PP O LF5-SM3101-02AI é um transceptor óptico SFF fixo de 2×5 projetado para comunicação em fibra monomodo de 1310 nm. Seu encapsulamento SFF padrão e interface óptica o tornam adequado para integração em equipamentos de rede de fibra compatíveis.

Pacote SFF padrão 2×5 para integração em PCB

O encapsulamento padrão 2×5 SFF segue o design MSA de formato pequeno para instalação em placa de circuito impresso. Seu layout de pinos fixo permite que o transceptor seja soldado em uma placa de circuito impresso compatível.

Transferência de dados de 155 Mbps para redes SONET/SDH

Com uma taxa de dados de até 155 Mbps, o módulo suporta enlaces ópticos utilizados em equipamentos SONET/OC-3 e SDH/STM-1. Ele fornece uma interface de fibra para dispositivos de telecomunicações que requerem essa taxa de transmissão.

Comprimento de onda operacional de 1310 nm para saída de sinal óptico

O módulo opera em 1310 nm usando um laser FP para gerar sinais ópticos. Esse comprimento de onda é comumente usado em comunicação por fibra monomodo e oferece compatibilidade com interfaces ópticas afins.

Alcance de transmissão de 2 km para cobertura de rede ampliada

Com suporte para distâncias de transmissão de até 2 km, o transceptor amplia a conectividade de fibra entre dispositivos de rede em diferentes locais. Esse alcance de transmissão proporciona maior flexibilidade para conectar equipamentos em redes de maior porte.

Portas LC duplex para caminhos de sinal óptico independentes

A interface LC duplex fornece caminhos separados para transmissão e recepção de sinais ópticos. Ela se conecta a cabos de fibra óptica monomodo LC padrão para uso em equipamentos ópticos compatíveis.


LINK-PP LF5-SM3101-02AI 155M Certificação SFF

O módulo transceptor LF5-SM3101-02AI é fabricado sob um sistema de gestão da qualidade certificado pela ISO 9001, com os requisitos aplicáveis da CE, RoHS e FCC atendidos para garantir a qualidade do produto e a conformidade regulamentar.

Teste de transceptores ópticos

Cada transceptor SFF de 155M é verificado quanto à saída óptica, operação elétrica e estabilidade de temperatura para garantir que atenda aos requisitos especificados.

Certificações de Qualidade LF5-SM3101-02AI

As certificações de produto relevantes demonstram a conformidade com os padrões de qualidade e regulamentares reconhecidos, proporcionando garantia adicional de consistência e confiabilidade do produto.

Compatibilidade padrão de pegada de PCB de vários fornecedores

O formato SFF padronizado permite a instalação por soldagem em placas de circuito impresso compatíveis, desde que o layout da placa e a atribuição dos pinos correspondam aos requisitos do módulo.


Testes rigorosos garantem o desempenho confiável do SFF.

O transceptor LF5-SM3101-02AI SFF é testado para verificar a saída óptica, a qualidade do sinal, a precisão dos dados e a operação em diferentes temperaturas. Essas verificações ajudam a avaliar seu desempenho operacional básico e sua consistência; saiba mais em [link para o site]. LINK-PP Centro de Suporte a Testes.

Ótica

Teste de espectro óptico

Verifique a saída óptica para confirmar a estabilidade do comprimento de onda e a qualidade do sinal.

Ótica

Teste de Padrão Ocular

Analise os padrões de sinal para avaliar a transmissão de dados clara e estável.

Ótica

Teste de taxa de erro de bits

Meça os erros de transmissão para verificar a precisão dos dados durante o teste do módulo.

Ótica

Teste de temperatura

Verificar o funcionamento estável do módulo em toda a sua faixa de temperatura industrial especificada.


Envio de produtos para LINK-PP LF5-SM3101-02AI 155M SFF

Cada transceptor óptico LF5-SM3101-02AI SFF é manuseado com cuidado durante todo o processo de embalagem e envio. A embalagem protetora e os procedimentos de transporte organizados ajudam a proteger os pinos e a interface óptica do módulo durante o armazenamento e o transporte.

Embalagem protetora antiestática

Embalagem protetora antiestática

Proteja cada transceptor SFF contra descargas eletrostáticas durante o manuseio cuidadoso.

Proteção contra impactos durante o transporte

Proteção contra impactos durante o transporte

Proteja os pinos do módulo e as interfaces ópticas contra impactos durante o transporte.

Processamento e envio rápidos de pedidos

Processamento e envio rápidos de pedidos

Processar prontamente os pedidos de envio e preparar os produtos para despacho em tempo hábil.

Logística global e entregas internacionais

Logística global e entregas internacionais

Coordenar transportadoras internacionais para garantir entregas confiáveis em diferentes regiões.

LINK-PP Demonstração de uso do LF5-SM3101-02AI 155M SFF

Alinhe os pinos do transceptor LF5-SM3101-02AI SFF com os respectivos terminais da placa de circuito impresso e solde-os firmemente no lugar. Conecte os cabos de fibra óptica duplex LC às portas de transmissão e recepção e, em seguida, verifique o status do link óptico através do equipamento host.

Suporte técnico LF5-SM3101-02AI

LINK-PP Oferece suporte técnico completo, desde a consultoria pré-venda até a assistência pós-implantação, garantindo uma integração tranquila e um desempenho de rede confiável.

Consulta Técnica Pré-Venda

Consulta Técnica Pré-Venda

Orientação profissional para ajudá-lo a selecionar o módulo LF5-SM3101-02AI ideal para o projeto de sua rede e necessidades de aplicação.

Suporte para verificação de compatibilidade

Suporte para verificação de compatibilidade

Compatibilidade validada com LINK-PP switches e outras plataformas de rede convencionais para uma implementação perfeita.

Assistência na Implantação e Instalação

Assistência na Implantação e Instalação

Guia completo, passo a passo, para instalação, configuração e inicialização, garantindo uma implantação precisa e uma operação confiável e estável desde o início.

Garantia Técnica de Longo Prazo

Garantia Técnica de Longo Prazo

Suporte técnico contínuo ao longo de todo o ciclo de vida do produto, proporcionando estabilidade a longo prazo para redes corporativas e de operadoras.

LINK-PP LF5-SM3101-02AI 155M SFF Garantia Pós-Venda

LINK-PP Oferece suporte pós-venda para a implantação tranquila e o funcionamento confiável dos módulos ópticos.

15 dias

Devolução e reembolso sem necessidade de justificativa em 15 dias.

Manutenção ou substituição gratuitas

Substituição gratuita de itens com defeito de fábrica (DOA) ou que apresentem qualquer problema durante o período inicial.

Manutenção livre

 Serviços de reparo gratuitos para defeitos de fabricação durante todo o período de garantia.

Limitações

Aplicam-se exclusões e condições de garantia.

Tabela de comparação de modelos

LINK-PP

Produtos Combinando

FOTOS IDENTIDADE# Descrição Preço Ações Adicionar ao Carrinho

Baixar

Desenho do Produto LF5-SM3101-02AI.pdf

Perguntas & Respostas

Ainda não há perguntas.

Seja o primeiro a perguntar sobre especificações, compatibilidade ou prazo de entrega.

Tire suas Dúvidas
  • A:
    O comprimento de onda de 1310 nm indica um laser FP, que é o tipo de laser normalmente usado em componentes monomodo de 2 km. Um VCSEL de 1310 nm existe, mas é incomum neste encapsulamento. A página que lista VCSEL ao lado de um comprimento de onda de 1310 nm contém um erro de digitação e deve ser corrigida, pois gera dúvidas nos compradores em relação ao restante da tabela. by LINK-PP Suporte Técnico
  • A:
    Sim. A faixa de temperatura de operação é de -40 a 85 graus, então 70 graus está dentro da especificação com folga. Lembre-se de que a carcaça do módulo opera a uma temperatura mais alta que a ambiente, normalmente de 8 a 12 graus acima, então com 70 graus de temperatura ambiente, você estará próximo dos 80 graus da carcaça. Ainda dentro da especificação, mas não empilhe placas sem ventilação adequada. by LINK-PP Suporte Técnico
  • A:
    A 1.6 km com 0.35 dB por km, mais os conectores, você perde aproximadamente 1.5 dB. Com um sinal de lançamento de cerca de -18 dBm, você deve obter cerca de -14 dBm na outra extremidade, contra um limite de sensibilidade de -32 dBm. Isso representa uma margem de mais de 15 dB, suficiente para tolerar um conector sujo ou uma emenda antiga sem afetar o orçamento de enlace. by LINK-PP Suporte Técnico
  • A:
    Se ambas as extremidades aceitarem um módulo SFF 2x5, esta é a melhor opção. Um conversor adiciona dois pontos de alimentação, dois pontos de falha e um cabo de cobre que pode captar descargas atmosféricas. Este componente coloca a interface óptica diretamente na placa a 2 km, que é a distância necessária para a maioria das ligações em subestações e armários elétricos. by LINK-PP Suporte Técnico
