LP5009NL dual port 10 100 base-t poe ethernet transformer modules smd 24 pin

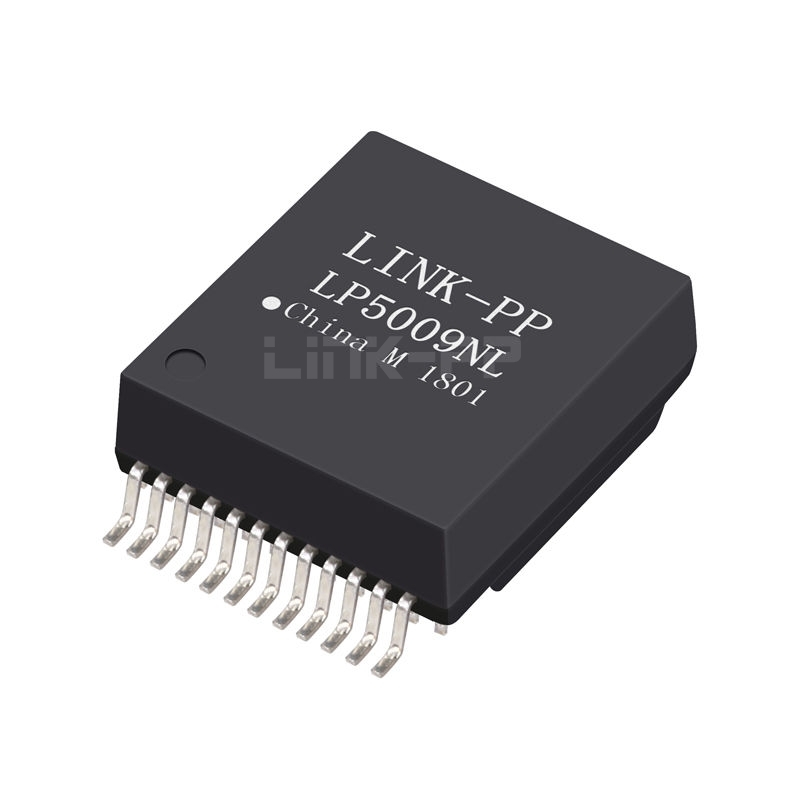

LP5009NL Módulos transformadores Ethernet PoE de porta dupla 10/100 BASE-T SMD 24 pinos

Resumo do produto

Produto
LP5009NL Módulos transformadores Ethernet PoE de porta dupla 10/100 BASE-T SMD 24 pinos
SKU
135183
P / N
LP5009NL
Preço
0,94 €
Ações
1517 em estoque
Vendido
155.5K
Preço unitário 0,94 €
Novos usuários: 9,10 € Cupom de desconto no seu primeiro pedido
Code linkpp2610
Para encomendas acima de 910,00 € BAIXE 13,65 € Off
Code Linkpp15
Para encomendas acima de 2.730,00 € BAIXE 45,50 € Off
Code Linkpp50
Para encomendas acima de 4.550,00 € BAIXE 91,00 € Off
Code Linkpp100
P / N: LP5009NLSKU: 135183

LINK-PP originalFicha de dados3D ModeloTodos os downloads

P / N compatível:
LP5009NL
Preço de volume Preços online · quantidades maiores ou preços personalizados sob consulta
0.940 €
1–9 peças
0.937 €
10–349 peças
0.713 €
350–1,399 peças
0.675 €
1,400–9,799 peças
0.647 €
9,800–20,999 peças
0.619 €
≥21,000 peças

Precisa de uma quantidade superior a esses níveis ou deseja negociar o preço?

Stock:
1517 em estoque
Taxa de envio
21,26 €
para Portugal via IP da FedEx
Tempo de entrega estimado : 3 - 6 dias.
Garantia de 5 Anos Devoluções 15-Day Troca de 15 dias
Garantia
  • Oferecemos uma garantia de 5 anos, líder no setor.
  • Leia a tabela para detalhes de toda a garantia dos produtos.
Devoluções e trocas
  • O reembolso será processado em cerca de 5 dias úteis após o recebimento dos itens devolvidos.
  • Os itens em estoque para substituição podem ser enviados em até 1 dia útil.
  • Leia a política de devolução completa para detalhes.
Frete grátis para mais de 546,00 €.
Ou envie usando sua própria conta UPS / FedEx / DHL no momento da finalização da compra (0,00 € envio).
Quantidade:
SPQ 350
Preço total:
0,94 €
Detalhes da embalagem
pcs 350
pcs 1400
Bobina
× 37 37 25 cm
0.005 kg
7 kg

Módulos transformadores Ethernet LP5009NL de porta dupla 10/100 BASE-T (PoE, SMD, 24 pinos)


LINK-PP Número da peça:
LP5009NL Tipo de transformador
Transformador Lan
Status da Peça
Ativo Relação de curvas - primária: secundária
1: 1 transmissor, 1: 1 receptor
Construção
ESTRUTURA ABERTA
Aplicativo-Lan
Ethernet (PoE)
Número de Portos
Porto ÚnicoAgilidade (Speed)
10 / 100 Base-T
Pacote
Tape & ReelNúcleos por porta
12
AutomDX
SimComentário

MESMA VERSÃO NL

Número do PIN
24
Tipo de montagem

Montagem em superfície

Altura da embalagem (polegadas / mm)
0.224/5.70Comprimento do pacote (polegadas / mm)0.539/13.70
Largura do pacote (polegadas / mm)
0.734/18.65Temperatura:
0 ℃ A + 70 ℃
Relação de curvas RX / TX
1CT: 1CT
Configuração RX / TX
T, C, S


LINK-PP

Produtos Combinando

FOTOS IDENTIDADE# Descrição Preço Ações Adicionar ao Carrinho

Baixar

Desenho do Produto LP5009NL-Desenho.pdf

Perguntas & Respostas

Ainda não há perguntas.

Seja o primeiro a perguntar sobre especificações, compatibilidade ou prazo de entrega.

Tire suas Dúvidas
  • A:
    A estrutura aberta deixa os enrolamentos expostos. Uma lavagem com água removerá o fluxo de solda entre eles. Usamos uma pasta sem limpeza e dispensamos a lavagem nessas placas. Se precisar lavar, seque-as a 60 °C por uma hora antes de ligar. by LINK-PP Suporte Técnico
  • A:
    O encapsulamento possui 24 pinos dispostos em duas fileiras em um corpo de 5.70 por 13.70 mm. A largura entre os terminais é de 18.65 mm. Copiamos o layout das ilhas de solda do desenho e adicionamos 0.15 mm a cada ilha para o filete. Não há pino de localização, portanto o alinhamento do estêncil é crucial. by LINK-PP Suporte Técnico
  • A:
    Doze núcleos por porta fornecem os dois pares de dados mais os dois pares extras usados para alimentação. Cada enrolamento também possui um indutor no lado da linha. Testamos uma câmera PoE a 12 W com um cabo de cinquenta metros e o módulo permaneceu frio. A conexão de dados manteve 100 megabits durante todo o teste. by LINK-PP Suporte Técnico
  • A:
    O ponto central de cada enrolamento é exposto. A corrente contínua pode ser extraída sem passar pelo par de dados. Alimentamos esses pontos com 48 V e observamos uma queda de tensão de aproximadamente 0.3 V sob carga. Mantenha as trilhas dos pontos de derivação largas, pois elas conduzem toda a corrente da porta. by LINK-PP Suporte Técnico
  • Q:
    A:
    pela primeira cooperação, você pode pagar por meio de Compromisso ou Paypal se se preocupar com a segurança. by LINK-PP Suporte Técnico

Comentários

  • 5

    51 avaliações

  • estrelas 5
    98%
    estrelas 4
    2%
    estrelas 3
    0%
    estrelas 2
    0%
    1 Estrela
    0%
  • Todos os Comentários (51)
Não existem dados
CD
Compra Verificada
5.0
2026-11-14
Nossa placa de câmera PoE mantém os conectores expostos e os componentes magnéticos na superfície, portanto, o par de alimentação precisou de um enrolamento próprio. Este bloco possui duas portas em 24 pinos com doze núcleos cada e 5.70 mm de altura. 1800 blocos passaram pelo processo de refluxo sem nenhum enrolamento exposto. A onda foi produzida na primeira tentativa.
D *** k
Compra Verificada
5.0
2026-03-13
Dois terminais em um único bloco, e a soldagem por refluxo ficou perfeita. Valeu a pena a mudança para o novo layout dos pads.
T *** e
Compra Verificada
5.0
2025-09-09
O par PoE possui seu próprio enrolamento. O isolamento foi mantido em todas as unidades.
W *** d
Compra Verificada
5.0
2025-05-16
O enrolamento de alimentação suportava nossa carga PoE. Ele está em operação desde o projeto piloto.
U *** g
Compra Verificada
5.0
2024-09-07
Nossa câmera utiliza o mesmo cabo. Ela corresponde ao mesmo padrão antigo, conforme descrito.
