LG-SC341G-20IMB1 gpon onu stick with mac class b+ 1310nm-tx 1490nm-rx 1.244g-tx 2.488g-rx 20km simplex sc smf transceiver module (industrial)
クリックして展開ビューを開きます

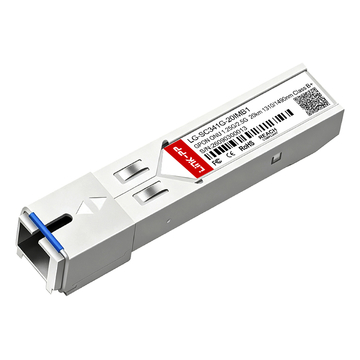

LINK-PP LG-SC341G-20IMB1 GPON ONUスティック、MACクラスB+、1310nm-TX/1490nm-RX、1.244G-TX/2.488G-RX、20kmシンプレックスSC SMFトランシーバーモジュール(産業用)

製品概要

製品
LINK-PP LG-SC341G-20IMB1 GPON ONUスティック、MACクラスB+、1310nm-TX/1490nm-RX、1.244G-TX/2.488G-RX、20kmシンプレックスSC SMFトランシーバーモジュール(産業用)
SKU
221600
P / N
LG-SC341G-20IMB1
価格
10,058円
ステージ0
80在庫あり
SOLD
220
単価 10058円
新規ユーザー: 1,597円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 159,650円 以上 2,395円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 478,950円 以上 7,983円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 798,250円 以上 15,965円 オフ
CPコード Linkpp100
製造: LINK-PPP / N: LG-SC341G-20IMB1SKU: 221600

LINK-PP オリジナルデータシートすべてのダウンロード

ボリューム料金設定 オンライン価格プラン · 大量注文またはカスタム価格についてはお問い合わせください
10058円
1~99個
9555円
100~999個
9253円
1,000~2,999個
8952円
3,000~5,999個
8650円
≥6,000個

これらの数量を超えるご注文、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
80在庫あり
運送:
2,883円
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 15,805円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
合計金額:
10058円

LINK-PP LG-SC341G-20IMB1 GPON ONUスティックの仕様

LINK-PP LG-SC341G-20IMB1は、GPON ONU SFPトランシーバーです。1310nm DFBレーザーが1.244Gbpsの伝送速度を実現し、1490nm連続モード受信フロントエンドが2.488Gbpsの伝送速度を、1本のシンプレックスSC/UPCシングルモードファイバーで実現します。伝送距離は20km、クラスB+ 28dBのバジェットを持ち、SFF-8472規格に準拠した診断情報を提供し、3.3Vの単一電源で動作し、動作温度範囲は-40~85℃です。

LINK-PP 部品番号 LG-SC341G-20IMB1 業者名 LINK-PP
フォームファクター SFP データレート 1.244G-Tx/2.488G-Rx
波長 1310nm-送信/1490nm-受信 最大伝送距離 20km
トランスミッタの種類 DFB レシーバータイプ APD
ボンジョイント シンプレックスSC/APC メディアの方

SMF

管理方法
Web GUI、SSH、Telnet 設定可能な項目

SN、MAC、LOID、パスワード、ハードウェアバージョン、ソフトウェアバージョン

CLASS
B+ 動作温度範囲
40℃に-85
用途
GPON、FTTx、無線バックホール 消費電力
≤3.1W
DDM/DOM サポート プロトコル

SFP MSA、SFF-8472、SFP-8074、ITU-T G.984.2、ITU-T G.988、RoHS準拠

主な特徴 LINK-PP LG-SC341G-20IMB1 GPON ONUスティック

このPONスティックモジュールは、完全なGPON ONUをプラグイン可能なサイズに凝縮したものです。組み込み型PON MAC、1.244Gbpsのアップストリームおよび2.488Gbpsのダウンストリーム回線速度、シングルファイバーWDM光モジュール、クラスB+ 28dBの帯域幅、SFF-8472診断機能など、すべてがホットスワップ可能な1つのユニットに統合されています。

非対称1.244Gアップストリームおよび2.488Gダウンストリームデータレート

GPONは意図的に容量を不均等に分割します。片方向の1.244Gbpsはバースト的なユーザートラフィックに対応し、もう一方の方向の2.488Gbpsは放送用ビデオとデータを伝送することで、アイドル状態の帯域幅に料金を支払うことなく、実際のアクセス需要に対応します。

PLOAM、OMCI、SDUチャネルを統合したPON MAC

SFPハウジング内には完全なPON ONU MACが搭載されているため、モジュールを挿入すると自動的に登録、レンジング、プロビジョニングが行われます。PLOAMメッセージング、OMCI管理、およびSDUユーザーデータは3つのチャネルを介して伝送され、SGMIIまたは1000BASE-Xでアップリンクされます。

1310nm送信波長と1490nm受信波長のペア

内蔵されたマイクロオプティクスWDMフィルターは、1310nmの送信光と1490nmの受信光を同一ファイバー上で分離するため、1つのシンプレックスポートで双方向の伝送が可能となり、ラインカード上のポート密度が2倍になります。

クラスB+、28dBリンクバジェットで20kmのODN到達距離

クラスB+の28dBの帯域幅は、20kmのODN(光デジタルネットワーク)において1:32の分割をサポートします。この余裕により、コネクタ損失、接続損失、光ファイバーの経年劣化を吸収し、実際の屋外設備環境における余裕を確保できます。

光ファイバーアクセスネットワークの実証済みアプリケーションシナリオ

スイッチやルーター用のプラグアンドプレイONU:あらゆるイーサネットSFPポートを光ファイバーアクセスポートに変換し、FTTH、FTTO、MDU展開に対応。現場に別途ONUボックスを設置する必要はありません。

高速セトリングタイムを備えたバーストモードの上り伝送

上り伝送はバーストモードと時分割多重方式を採用しているため、レーザーはナノ秒単位でオン/オフを切り替えます。高速な安定動作とTX_SDバースト検出により、OLT受信機で隣接するONUのバーストが衝突するのを防ぎます。

標準SFPフットプリントのシンプレックスSCインターフェース

単一のSC/UPCシンプレックスポートが双方向通信に対応するため、加入者回線ごとに接続する光ファイバーは1本のみです。筐体はSFP MSAのピン配列に準拠しており、スイッチやルーターでホットスワップが可能です。

SFF-8472に基づくデジタル診断モニタリング

デジタル診断機能により、2線式インターフェースを介して温度、供給電圧、バイアス電流、および両方の光パワーレベルが明らかになります。オペレーターは、技術者を派遣することなく、ドロップ不良やコネクタの汚れを遠隔で特定できます。


LINK-PP LG-SC341G-20IMB1 GPON ONUスティック認証

LINK-PP LG-SC341G-20IMB1には、ネットワーク事業者が要求する適合性に関する書類、すなわち、ユニットごとの光学スクリーニング、レーザー安全およびRoHS指令に関する宣言、ならびに機器承認のためのITU-T G.984.2 / G.988 OMCI適合性証明が付属しています。

光トランシーバーのテスト

すべてのユニットは出荷前に100%の光学および電気検査を受け、出力電力、受信感度、波長ドリフト、DDM精度が公表された仕様制限値に照らして評価されます。

LG-SC341G-20IMB1 品質認証

このモジュールはRoHS指令に準拠しており、IEC-60825クラス1のレーザー安全基準に基づいて製造され、ウェハーから完成品まで材料のトレーサビリティを確保したISO 9001品質システムの下で生産されています。

LG-SC341G-20IMB1はITU-T G.984.2 / G.988 OMCIおよび相互運用性について認証済みです。

設計および検証は、ITU-T G.984.2 / G.988 OMCIおよびSFP MSAのピン配置に準拠しており、ユニットは主流のGPONプラットフォームとの相互テストによって、リンクアップ、レンジング、およびサービスプロビジョニングが確認されています。


厳格なテストにより、信頼性の高いSFP性能を保証します。

各モジュールは、ウェハー、サブアセンブリ、完成品の各段階で検査されるため、ユニットが生産ラインを出荷する前に、光学特性、電気特性、熱特性が実証されます。

オプティカル

光スペクトルテスト

波長、サイドモード抑制比、スペクトル幅から、安定した単一モード放射が確認された。

オプティカル

アイパターンテスト

送信機のアイは、マスクテスト中に撮影され、立ち上がり時間、ジッター、消光比が検証されます。

オプティカル

ビットエラーレートテスト

感度とBERは、定格到達距離で測定され、リンクバジェットマージンを確認するために使用されます。

オプティカル

温度テスト

モジュールは動作範囲全体にわたって繰り返し動作させられ、その間、光出力とDDMの測定値が記録される。


製品の配送 LINK-PP LG-SC341G-20IMB1 GPON ONUスティック

モジュールは、保管、取り扱い、国際輸送中に光学インターフェースと金メッキ端子を保護するように梱包されています。

帯電防止保護包装

帯電防止保護包装

乾燥剤入りの帯電防止トレイが、金メッキされた接点と光学インターフェースを保護します。

耐衝撃輸送保護

耐衝撃輸送保護

発泡材で裏打ちされた段ボール箱は、取り扱い時の衝撃や輸送中の振動を吸収します。

迅速な注文処理と発送

迅速な注文処理と発送

在庫品は、標準納期内にピッキング、検査、発送されます。

グローバル物流と国際配送

グローバル物流と国際配送

実績のある運送業者による世界各地への配送、エンドツーエンドの追跡サービス付き。

LINK-PP LG-SC341G-20IMB1 GPON ONUスティックの使用例

モジュールをスイッチまたはルーターのSFPポートに直接接続するだけで、完全なGPON ONUになります。検出、登録、サービスプロビジョニングは自動的に実行されるため、イーサネットポートが数分で光ファイバーアクセスポートに変わります。

LG-SC341G-20IMB1 テクニカルサポート

LINK-PP 円滑なネットワーク運用を確保するため、販売前のコンサルティング、互換性の検証、導入後のトラブルシューティングなど、専門的な技術サポートを提供します。

販売前技術相談

販売前技術相談

お客様がネットワークアーキテクチャとアプリケーション要件に基づいて最適なLG-SC341G-20IMB1スティックモジュールを選択できるよう、専門的な技術ガイダンスを提供します。

互換性検証サポート

互換性検証サポート

Cisco製スイッチやその他のサポート対象ネットワークプラットフォームとの円滑な動作を保証するための互換性チェックと検証。

導入および設置に関するサポート

導入および設置に関するサポート

インストール、設定、初期導入に関する段階的なサポートを提供し、安定した正しい動作を保証します。

長期技術保証

長期技術保証

製品ライフサイクル全体を通して継続的な技術サポートを提供し、企業ネットワークおよびキャリアグレードネットワークにおける信頼性の高いパフォーマンスを保証します。

LINK-PP LG-SC341G-20IMB1 GPON ONUスティックのアフターサービス保証

LINK-PP 光モジュールの円滑な導入と安定した運用を支援するため、アフターサービスを提供します。

15日間で稼働開始できました

15日間理由を問わず返品・返金

無料メンテナンスまたは交換

初期不良品(到着時故障品)または初期期間内の欠陥品は無償交換いたします。

無料メンテナンス

 保証期間中は製造上の欠陥に対する無料修理サービスを提供します。

製品制限

保証の除外事項および条件が適用されます

LINK-PP

マッチング製品

ピクチャー ID番号 詳細説明 価格 ステージ0 商品をカートに追加

ダウンロード

製品図面 LG-SC341G-20IMB1.pdf

Q&A

まだ質問はありません

仕様、互換性、納期について、最初に質問してみましょう。

質問する
  • A:
    はい、DDMはサポートされており、15分ごとにポーリングを行っています。受信レベルが低い場合、通常はモジュールの故障ではなく、壁面ボックスのコネクタの汚れが原因であることが多いため、この方法でほとんどの出張修理を回避しています。 by LINK-PP テクニカルサポート
  • A:
    これは送信電力と受信感度を設定し、それによってリンクが許容できる損失量を決定します。スプリッターとフィーダーがB+に合わせて設計されている場合、これはマッチング部分です。ここにC+モジュールを配置しても、使用可能なマージンが増えるわけではなく、単にプラントへの光と反射が増えるだけです。 by LINK-PP テクニカルサポート
  • A:
    顧客側では、1310nmを送信し、1490nmを受信します。これはONU方向です。OLT側は逆で、1490nmを送信し、1310nmを受信します。また、部品番号も異なります。 by LINK-PP テクニカルサポート
  • A:
    角度のついた端面は、レーザー光をまっすぐ戻すのではなく、レーザーから遠ざけるように反射します。スプリッタを備えたGPONフィーダーでは、反射が累積するため、顧客側ではAPCが標準となっています。重要なのは、UPCパッチと組み合わせないことです。UPCパッチと組み合わせると、損失と反射が同時に発生するからです。 by LINK-PP テクニカルサポート

ユーザーレビュー

  • 4.9

    レビューなし

  • 5スター
    92%
    4スター
    8%
    3スター
    0%
    2スター
    0%
    1スター
    0%
データなし
H *** n
ギリシャ
確認済みの購入
5.0
2026-11-16
The management pages load from the stick itself, so there is no extra box on the pole, the 1.244G up and 2.488G down is the GPON line rate the OLT expects, and the industrial band covers the cabinet without a heater, which is what we use out there.
A *** n
ハンガリー
確認済みの購入
4.0
2026-10-07
The anti-static bag was torn and one ferrule cap was loose, but the SC/APC end was clean. The stick registered with the OLT and pulled its profile on the first power up.
R *** a
オーストリア
確認済みの購入
5.0
2026-08-28
SC/APC on one strand, and the angled ferrule mated clean with the patch cord.
M *** e
Brazil
確認済みの購入
5.0
2026-07-03
GPON stick, Class B+, 20 km, good.
D *** n
Canada
確認済みの購入
5.0
2026-05-15
DDM reads on the stick and the OLT saw them as expected. :)
