molex 1000173343 compatible link-pp lp14fc01030 qsfp28 1x4 cage with heat sink emi spring finger

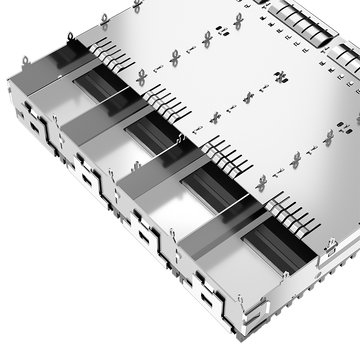

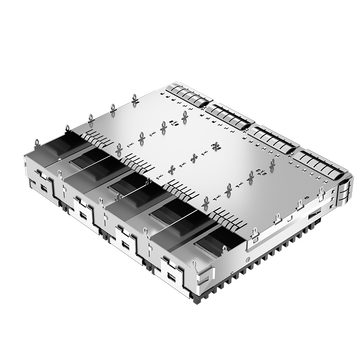

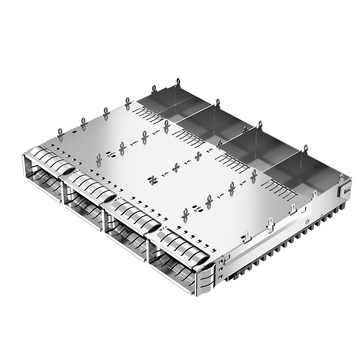

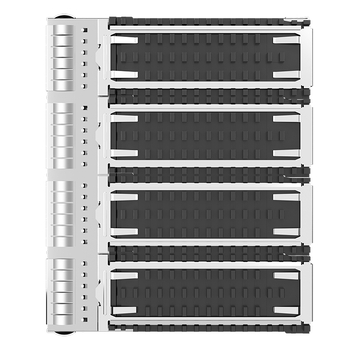

モレックス1000173343互換性あり LINK-PP LP14FC01030 QSFP28 1x4 ケージ(ヒートシンク、EMIスプリングフィンガー付き)

製品概要

製品
モレックス1000173343互換性あり LINK-PP LP14FC01030 QSFP28 1x4 ケージ(ヒートシンク、EMIスプリングフィンガー付き)
SKU
203562
P / N
LP14FC01030
価格
2,045円
ステージ0
88在庫あり
SOLD
3.5K
単価 2045円
新規ユーザー: 1,586円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 158,550円 以上 2,378円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 475,650円 以上 7,928円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 792,750円 以上 15,855円 オフ
CPコード Linkpp100
P / N: LP14FC01030SKU: 203562

Molex 1000173343と互換性がありますデータシート3Dモデルすべてのダウンロード

互換性:
Molex
LINK-PP
互換性のあるP/N:
1000173343
ボリューム料金設定 オンライン価格プラン · 大量注文またはカスタム価格についてはお問い合わせください
2045円
1~99個
1975円
100~999個
1889円
1,000~4,999個
1738円
5,000~9,999個
1596円
≥10,000個

これらの数量を超えるご注文、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
88在庫あり
運送:
2,863円
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 15,696円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
合計金額:
2045円

モレックス1000173343互換性あり LINK-PP LP14FC01030 QSFP28 1x4 ケージ(EMI スプリングフィンガーヒートシンク付き)

LINK-PP パーツ 数
LP14FC01030 モレックス パーツ 数
1000173343
カテゴリー別 ヒートシンク付きケージ フォームファクター QSFP28
終了 圧入 特長 EMIシールド付き
ポートマトリクス構成 1x4 ポート ポート数 4
EMI抑制機能のタイプ 内部/外部 EMI スプリング データ速度 (最大)(Gb/秒) 100
動作温度範囲 -40 –85°C 付属のライトパイプ NO
高さ (インチ/mm) 0.380/9.65 長さ (インチ/mm) 2.410/61.21
幅 (インチ/mm) 3.024/76.81

機種比較表

LINK-PP

マッチング製品

ピクチャー ID番号 詳細説明 価格 ステージ0 商品をカートに追加

ダウンロード

製品図面 LP14FC01030.pdf

Q&A

まだ質問はありません

仕様、互換性、納期について、最初に質問してみましょう。

質問する
  • A:
    はい、それは一般的な使用方法です。メイン基板上の400G QSFP-DDポート1つが4つの100Gリンクに分岐し、この1x4ケージは4つのリーフサイドレッグを76.81mmのスペースにすっきりと収めます。代替案としては1x1ケージを4つ使用する方法がありますが、これにはより多くの基板と4回のプレス作業が必要となり、ケーブルがほとんどの1Uシャーシのファンユニットに干渉してしまいます。 by LINK-PP テクニカルサポート
  • A:
    76.81mm の範囲で約 2.8kN の力を加えます。幅全体を覆う平らな工具を使用し、毎秒 0.4mm の速度で押し込みます。1.6mm 厚の基板の場合は、中央の下にスペーサーを 2 つ追加してください。そうしないと基板が反り、中央のポートが高くなってしまいます。ヒートシンクのフィンには絶対に圧力をかけず、必ずケージ本体のフランジ部分に圧力をかけてください。 by LINK-PP テクニカルサポート
  • A:
    ヒートシンクは薄型ですが、空気の流れ経路が短く直接的なため、フィン面積は十分です。1.0 m/s、入口温度40℃で、3.5Wモジュールを使用した場合、モジュールケースの温度は72℃でした。重要なのは、フィンを通る前面から背面への空気の流れです。側面からの流れでは、ほとんどのメリットが失われます。周囲温度45℃では78℃が予想され、これは限界に近い値なので、ダクトを計画してください。 by LINK-PP テクニカルサポート

ユーザーレビュー

  • 5

    レビューなし

  • 5スター
    100%
    4スター
    0%
    3スター
    0%
    2スター
    0%
    1スター
    0%
データなし
L *** e
ウクライナ
確認済みの購入
5.0
2026-07-12
納期12週間のケージのセカンドサプライヤーです。設置面積は一致し、プレスツールも変更せずに使用でき、4つの100Gリンクすべてが初回で接続できました。品質評価は、熱分析1回と放射スキャン1回で完了しました。
T *** e
Argentina
確認済みの購入
5.0
2026-04-09
この部分にはライトパイプは使用していません。76mmのガイドを4つ設置すると狭くなり、光漏れが発生しやすくなります。また、フロントパネル基板にはポートごとにLEDが搭載されています。上部が開いていることでエアフローも改善され、100Gの環境下ではガイドよりもエアフローの方が重要になります。
R *** t
Germany
確認済みの購入
5.0
2026-02-07
EMI対策として、四方すべてにスプリングが配置され、シールド本体は一体構造のためポート間に継ぎ目がありません。100Gリンクを4つアクティブにした状態で放射スキャンを行ったところ、プレーンなアルミニウム製ベゼル(ガスケットなし)で、制限値より6dB低い値となりました。
P *** g
オーストリア
確認済みの購入
5.0
2026-01-08
フィンは前後方向に伸びており、空気の流れも同様に前後方向に流れるため、7℃の温度上昇を実現できます。シャーシが側面から空気を取り込む構造の場合、これらのヒートシンクによる温度上昇は3℃程度にしかならないため、ケージのせいにする前にダクトの点検を行うべきです。
L *** s
スイス・モントルー店
確認済みの購入
5.0
2025-11-02
プレス力は76.81mmの範囲で2.8kNです。当社のCMはフラットなツールを使用し、基板の中央下部を支えています。最初の試作品では、4つのポート間の平面度は0.08mmでした。40個以上の試作品では、0.12mm以下に維持されています。
