LP21BC01203 sfp+ 2x1 cage assembly with integrated connector with emi spring finger inner light pipe press-fit through hole right angle
クリックして展開ビューを開きます

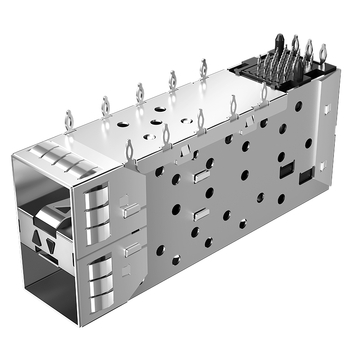

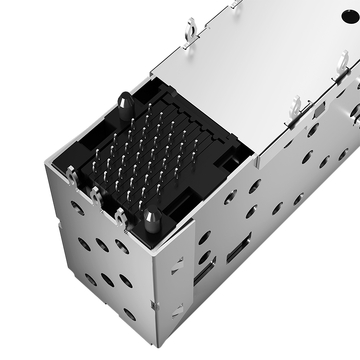

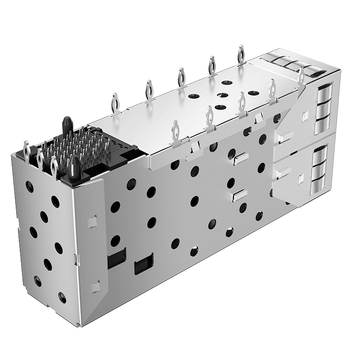

LP21BC01203 SFP+ 2x1 Cage Assembly With Integrated Connector With EMI Spring Finger Inner Light Pipe Press-Fit Through Hole Right Angle

製品概要

製品
LP21BC01203 SFP+ 2x1 Cage Assembly With Integrated Connector With EMI Spring Finger Inner Light Pipe Press-Fit Through Hole Right Angle
SKU
203314
P / N
LP21BC01203
価格
920円
ステージ0
230在庫あり
SOLD
1.8K
単価 920円
新規ユーザー: 1,586円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 158,550円 以上 2,378円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 475,650円 以上 7,928円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 792,750円 以上 15,855円 オフ
CPコード Linkpp100
P / N: LP21BC01203SKU: 203314

LINK-PP オリジナルデータシートすべてのダウンロード

より多くの数量が必要な場合、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
230在庫あり
運送:
2,863円
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 15,696円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
合計金額:
920円

LINK-PP LP21BC01203 SFP+ 2x1 Cage Assembly With Integrated Connector With EMI Spring Finger Inner Light Pipe Press-Fit Through Hole Right Angle

LINK-PP 部品番号 LP21BC01203 部品の状態 有効
カテゴリー別 統合コネクタ付きケージアセンブリ フォームファクター SFP +
最大データレート 16 Gbps 特長 EMIシールド付き
ポートマトリクス構成 2x1 ポート数 2
付属のコネクタ はい ヒートシンク付属 いいえ
付属のライトパイプ はい EMI抑制機能のタイプ スプリングフィンガーズ
終了 圧入 装着タイプ スルーホール、直角
尾の長さ(インチ/ミリメートル) 0.106/2.70 推奨基板厚(インチ/mm) 0.093/2.36
長さ (インチ/mm) 2.490/63.25 (参照) 幅 (インチ/mm) 0.583/14.80 (参照)
高さ (インチ/mm) 1.016/25.80 (参照) ケージ材 ステンレス鋼
お問い合わせメッキ ゴールド ケージプレート ニッケル
動作温度範囲 -40〜+ 85°C パッケージング トレイ

機種比較表

LINK-PP

マッチング製品

ピクチャー ID番号 詳細説明 価格 ステージ0 商品をカートに追加

ダウンロード

製品図面 LP21BC01203.pdf

Q&A

まだ質問はありません

仕様、互換性、納期について、最初に質問してみましょう。

質問する
  • A:
    平らなラムとサポートプレートを備えたプレス機が必要です。40本のテールにわたって1ユニットあたり約21Nの圧力をかけるのは、手作業では到底無理な力です。手作業でプレスすると部品が傾き、先頭のテール列が曲がってしまいます。テールが曲がるとメッキ穴が損傷することが多く、5分で終わるはずの作業が基板修理になってしまいます。 by LINK-PP テクニカルサポート
  • A:
    コネクタは付属しています。これは、2x1の連結ケージとコネクタが内蔵された一体型のレセプタクルなので、2つのポートにつき1つの部品を配置するだけです。これが、ケージと別売りのコネクタを組み合わせる場合よりも、この製品を選ぶ主な理由です。別売りのコネクタは2箇所に配置する必要があり、再加工時に浮き上がる可能性があります。 by LINK-PP テクニカルサポート
  • A:
    このテールは、厚さ1.6mm~2.0mm、穴径0.6mmの基板に適しています。このページでは基板の厚さの欄が空欄になっているため、ドリル図面をリリースする前にサプライヤーに確認してください。穴径が0.05mm異なるだけでも保持力が大きく変化し、プレス時にその違いが感じられます。 by LINK-PP テクニカルサポート
  • A:
    内側のパイプは、ポートの後ろにあるLEDからの光をポート開口部内に導きます。外側のパイプはケージの上に配置され、ポート上部のフロントパネルに光を照射します。それぞれ異なるベゼル開口部が必要となるため、在庫品ではなく、機械設計図に基づいて作成されたベゼル開口部を選択してください。 by LINK-PP テクニカルサポート

ユーザーレビュー

  • 4.9

    レビューなし

  • 5スター
    91%
    4スター
    9%
    3スター
    0%
    2スター
    0%
    1スター
    0%
データなし
N *** y
南アフリカ共和国
確認済みの購入
5.0
2026-11-16
コネクタが既に所定の位置にある2つの開口部を、一度押し込むだけで簡単に嵌め込めます。
E *** e
ギリシャ
確認済みの購入
4.0
2026-10-29
開口部の一方のライトパイプに傷がついていたが、ケージの壁はきちんと揃い、16Gb/sモジュールもぴったりと収まったので、その密度を考えれば十分価値があった。
彼
Norway
確認済みの購入
5.0
2026-10-10
63.25mmの本体は、既に加工済みの背面パネルの切り欠きにぴったり合い、カプラーブロックも付属していたので、追加注文は不要でした。動作温度範囲は-40℃から85℃で、当社の筐体に必要な温度範囲を満たしています。:)
D *** t
Germany
確認済みの購入
5.0
2026-09-22
2x1連結式、圧入式、手間いらず。
D *** d
Canada
確認済みの購入
5.0
2026-09-22
競合他社のケージではコネクタが別部品になっており、再加工時に50枚に1枚程度の割合でコネクタが剥がれてしまうという問題が発生していました。コネクタを一体型部品に変更したことで、この不具合が解消され、再加工率はゼロになりました。
