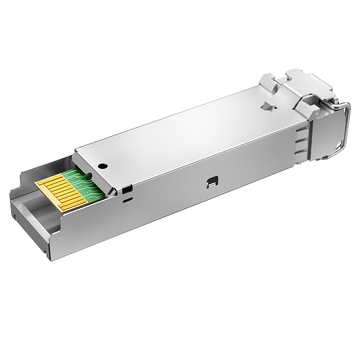

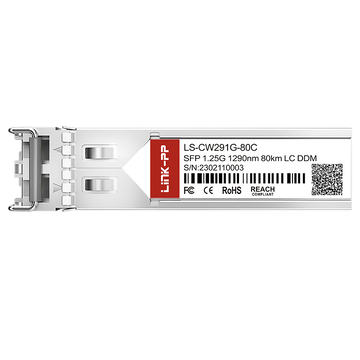

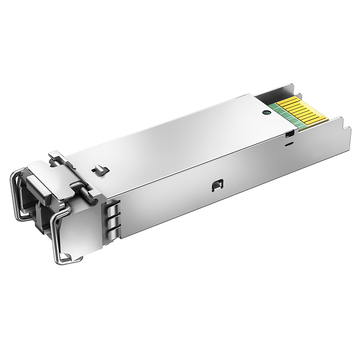

E1MG-CWDM80-1290は、DFBレーザーとPINフォトダイオードをベースとした1290nm CWDM SFPモジュールとして動作し、80kmのシングルモードファイバー伝送距離で1.25Gbpsのデータレートを維持します。動作温度範囲は0～+70℃で、内蔵のデジタルモニタリング機能により、バイアス電流、温度、電圧、光パワーといった光パラメータを校正済みの精度でリアルタイムに取得できます。
| Brocade 部品番号 | E1MG-CWDM80-1290 | 業者名 | LINK-PP |
| フォームファクター | SFP | 最大データレート | 1.25Gbps |
| 波長 | 1290nm | 最大ケーブル距離 | 80km |
| ボンジョイント | デュプレックスLC | メディアの方 | SMF |
| トランスミッタの種類 | DFB | レシーバータイプ | PIN |
| TXパワー | -1〜 + 4dBm | RXパワー | -26〜-1dBm |
| レシーバ感度 | -26dBm | レシーバの過負荷 | -1dBm |
| EMC（電磁両立性） | サポート | DOM のサポート | はい |
| 動作温度範囲 | 0から70°C | プロトコル | SFP MSA、SFF-8472 |
Brocade E1MG-CWDM80-1290 互換 LINK-PP 本モジュールは、商用グレードの1290nm CWDM SFPモジュールであり、シングルモード光ファイバー上で最大80kmまで1Gbpsのデータレートを実現します。デュプレックスLC光インターフェース、リアルタイムデジタル光モニタリング（DOM）、およびSFP MSA規格への完全準拠を備えています。ホットプラグ対応のフォームファクタにより、システムの中断なしに容易な設置と現場での交換が可能です。

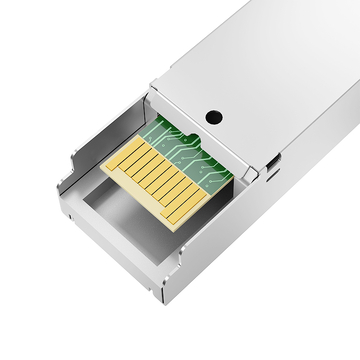

この光モジュールは、標準的なホットプラグ対応SFP規格を採用しており、SFP準拠ポートに直接挿入できます。電気的および機械的なインターフェースはSFP MSAに完全に準拠しているため、幅広いホスト機器との相互運用性が確保されています。
地域長距離基幹ネットワーク向けに設計されたこのトランシーバーは、長距離ネットワークにおいて1Gbpsのスループットを実現します。安定したデータレートにより、通常の動作条件下では遅延の変動を最小限に抑え、ポイントツーポイントの幹線ネットワーク全体でトラフィックがスムーズに流れることが保証されます。
CWDM方式は、複数の波長チャネルを1本の光ファイバーに多重化することで、追加の光ファイバーの必要性を大幅に削減します。この技術は既存のインフラ容量を最大限に活用し、導入コストとケーブル設備の複雑さの両方を低減します。
1290nmの波長はCWDMスペクトル内にあり、シングルモードファイバーにおいて比較的低い分散と管理可能な損失という優れた組み合わせを実現します。この波長を採用することで、この帯域固有の光学的特性が活用され、リンクにおけるクリーンなアイパターンと安定した電力バジェットが実現されます。
外部増幅器や分散補償器を必要とせず、シングルモード光ファイバーで最大80kmの伝送距離を実現します。この伝送距離は、DFBレーザーの光出力とPIN受信機の感度によって達成され、指定されたビットレートでの信頼性の高いリンク接続を保証します。
デュプレックスLCコネクタは、コンパクトなスナップイン式ロック機構を備え、確実な光ファイバー接続と低挿入損失を実現します。この業界標準インターフェースは、迅速なパッチングを可能にし、ほとんどの光配線盤およびパッチパネルと互換性があります。
DOM（デジタル光モニタリング）機能は、送信バイアス電流、受信光出力、供給電圧、内部温度など、主要な動作パラメータを継続的に監視します。これらのリアルタイムの測定値により、ネットワーク管理者はホスト管理バスを介して、リンクの劣化を事前に検知し、障害をリモートでトラブルシューティングできます。
E1MG-CWDM80-1290 1G SFPモジュールは、ISO 9001、CE、RoHS、FCCなど、主要な国際業界標準に準拠しています。これらの認証は、製造プロセスが厳格な品質、電磁安全、および環境保護要件を満たしていることを証明するものです。
すべてのトランシーバーモジュールは、アイパターンテスト、ビット誤り率テスト、温度テストなど、厳格なハードウェア評価を受けます。これらの手順により、さまざまな動作条件下での信号の完全性と動作安定性が検証されます。
公式の適合性文書により、この光モジュールが厳格な安全性、環境、および品質管理基準を満たしていることが確認されています。これらの業界認証により、本製品は商用展開に必要なすべての標準規制要件を満たしていることが保証されます。
トランシーバーのEEPROMは、各種ネットワークスイッチ、ルーター、メディアコンバーターで事前にプログラムおよび検証されています。このプロセスにより、設置時に正確なハードウェア認識と安定したデータリンク確立が保証されます。
E1MG-CWDM80-1290 1G SFPトランシーバーはすべて、信号安定性を保証するために厳格な物理層チェックを受けています。完全な検証方法については、こちらをご覧ください。 LINK-PP テストサポートセンター
光学規格への準拠を確認するため、中心波長とスペクトル幅を測定する。
光信号の品質とノイズマージンを分析し、クリーンな波形伝送を確認する。
パケット損失を防ぐため、フルラインレートのトラフィック条件下でデータ伝送の精度を評価する。
指定された動作温度範囲全体にわたって、動作安定性と耐熱性を検証する。
E1MG-CWDM80-1290 1G SFP光トランシーバーは、輸送中の損傷を防ぐため、厳重に梱包・取り扱いされています。信頼性の高い配送ルートにより、製品は世界各地へ安全に届けられます。
取り扱いおよび輸送中の静電気放電による損傷を防いでください。
輸送中の機械的衝撃を吸収し、内部部品を保護します。
納品リードタイムを最小限に抑えるため、在庫を迅速に準備・発送してください。
信頼できる国際運送業者と提携し、安全かつ効率的な輸送を実現します。
E1MG-CWDM80-1290モジュールをスイッチポートに接続し、シングルモード光ファイバーLCパッチコードを取り付けて、ポートの状態を確認してください。長距離CWDMアプリケーション向けに最適化されており、特定の1290nm光チャネルを送信することで、長距離の地域幹線ネットワークやキャンパスネットワークにおける帯域幅容量を最大化します。
LINK-PP 販売前のコンサルティングから導入後のサポートまで、エンドツーエンドの技術サポートを提供し、スムーズな統合と信頼性の高いネットワークパフォーマンスを保証します。
お客様のネットワーク設計およびアプリケーションニーズに最適なE1MG-CWDM80-1290モジュールを選定するための専門的なガイダンスを提供します。
互換性を検証済み LINK-PP スイッチやその他の主要なネットワークプラットフォームに対応し、シームレスな導入を実現します。
インストール、構成、初期設定に関する包括的なステップバイステップガイドにより、正確な導入と、最初から信頼性の高い安定した動作を保証します。
製品ライフサイクル全体にわたる継続的な技術サポートにより、企業および通信事業者向けネットワークの長期的な安定性を実現します。
LINK-PP 光モジュールの円滑な導入と安定した運用を支援するため、アフターサービスを提供します。
15日間理由を問わず返品・返金
初期不良品（到着時故障品）または初期期間内の欠陥品は無償交換いたします。
保証期間中は製造上の欠陥に対する無料修理サービスを提供します。
保証の除外事項および条件が適用されます
|  LS-CW491G-40C
|  LS-CW611G-80C
|  LS-CW591G-80C
|  LS-CW571G-80C
|  LS-CW551G-80C
|
|---|
互換性のあります | ブロケード | ブロケード | ブロケード | ブロケード | ブロケード | ブロケード |
データレート（最大） | 1.25Gbps | 1.25Gbps | 1.25Gbps | 1.25Gbps | 1.25Gbps | 1.25Gbps |
波長 | 1290nm | 1490nm | 1610nm | 1590nm | 1570nm | 1550nm |
ボンジョイント | デュプレックスLC | デュプレックスLC | デュプレックスLC | デュプレックスLC | デュプレックスLC | デュプレックスLC |
ケーブル距離（最大） | 80km | 40km | 80km | 80km | 80km | 80km |
ケーブルタイプ | SMF | SMF | SMF | SMF | SMF | SMF |
TXパワー | -1〜 + 4dBm | -5〜0dBm | -1〜 + 4dBm | -1〜 + 4dBm | -1〜 + 4dBm | -1〜 + 4dBm |
レシーバ感度 | -26dBm | -24dBm | -26dBm | -26dBm | -26dBm | -26dBm |
使用温度 | 0から70°C | 0から70°C | 0から70°C | 0から70°C | 0から70°C | 0から70°C |
業者名 | LINK-PP | LINK-PP | LINK-PP | LINK-PP | LINK-PP | LINK-PP |
Brocade 部品番号 | E1MG-CWDM80-1290 | E1MG-CWDM40-1490 | E1MG-CWDM80-1610 | E1MG-CWDM80-1590 | E1MG-CWDM80-1570 | E1MG-CWDM80-1550 |
温度 | 商業用 | 商業用 | 商業用 | 商業用 | 商業用 | 商業用 |
フォームファクター | SFP | SFP | SFP | SFP | SFP | SFP |
トランスミッタの種類 | DFB | DFB | DFB | DFB | DFB CWDM | DFB CWDM |
レシーバータイプ | PIN | PIN | PIN | PIN | PIN | PIN |
レシーバの過負荷 | -1dBm | -1dBm | -1dBm | -1dBm | -1dBm | -1dBm |
EMC（電磁両立性） | サポート | サポート | サポート | サポート | ||
DOM のサポート | はい | はい | はい | |||
プロトコル | SFP MSA、SFF-8472 | SFP MSA、SFF-8472 | SFP MSA、SFF-8472 | SFP MSA、SFF-8472 | SFP MSA、SFF-8472 | SFP MSA、SFF-8472 |
| ピクチャー | ID番号 | 詳細説明 | 価格 | ステージ０ | 商品をカートに追加 |
Q:隣接するCWDMチャネル上で1Gイーサネットと1Gファイバーチャネルを多重化すると、IPネットワークとSANネットワーク間でクロストークやパケット遅延が発生しますか？ 投稿者: X***y投稿日: 2026年05月10日
A:いいえ。CWDMは20nmの光チャネル間隔を使用して、各波長を物理的に分離します。トランシーバーはパケットバッファリングなしで純粋な光電変換を実行するため、クロストークがゼロになり、SANリンクとイーサネットリンクの両方でプロトコルに依存しない超低遅延が保証されます。投稿者: admin 、 2026年05月11日
質問：稼働中のスイッチスタックで既存のレガシー1G CWDMモジュールをLS-CW291G-80Cに交換する場合、ラインカードを再起動せずにホットスワップは完全に安全ですか？（Z***eによる質問、 2026年03月13日）
A:もちろんです。このモジュールはホットプラグ対応のSFPフットプリントを採用しているため、隣接するポートに影響を与えたり、シャーシを再起動したりすることなく、アクティブなスイッチやメディアコンバーターに挿入または交換できます。投稿者: admin、2026年03月14日
Q:スイッチポート密度が高いと、1290nmチャネルで内部サーマルスロットリングやレーザー波長ドリフトが発生しますか？（V***n による投稿、 2026年01月26日）
A:標準的な動作条件（0～70℃）では、内蔵DFBレーザーは、スイッチパネルに部品が満載された状態でも、ITU-T G.694.2 CWDMグリッド許容値（1290nmで±6.5nm）の範囲内で波長安定性を厳密に維持し、規格外のドリフトが発生しないことを保証します。投稿者: admin、2026年01月27日
質問：この1290nm DFBレーザーのチャネル通過帯域許容値は、標準的な20nm間隔のCWDMフィルタとどのように整合するのでしょうか？また、どのくらいのMUX挿入損失を想定すべきでしょうか？（W***eによる質問、 2025年12月03日）
A: LS-CW291G-80C CWDMモジュールは、ITU-T G.694.2グリッド（1290nm ±6.5nmのスペクトルウィンドウ）に厳密に準拠しています。20nm間隔のCWDM Mux/Demuxフィルタにシームレスに統合できます。リンクバジェット計画では、Mux/Demux挿入損失として片側あたり1.5～3.0dB、パッチパネルあたり約0.5dBを割り当てる必要があります。投稿者: admin、2025年12月04日
Q:弊社では、複数のベンダー（Cisco、Juniper、Dellなど）のネットワークをリモートのPOPサイトで運用しています。LS-CW291G-80Cにベンダー固有のEEPROMコードを事前にプログラムして、今後のリピート注文時にすぐに使えるようにすることは可能でしょうか？ 投稿者: S***m投稿日時: 2025年08月08日
A:はい。出荷前に、お客様の特定のスイッチブランドに合わせてトランシーバーを事前にコーディングし、カスタムコーディングプロファイルをアーカイブすることができます。これにより、ポートエラーを発生させることなく、すべてのPOP展開においてシームレスなプラグアンドプレイ互換性が保証されます。投稿者: admin、2025年08月09日
