LP11AC02000 sfp 1x1 cage press-fit with emi spring finger

LINK-PP LP11AC02000 SFP 1x1 ケージ プレスフィット EMI スプリングフィンガー付き

製品概要

製品
LINK-PP LP11AC02000 SFP 1x1 ケージ プレスフィット EMI スプリングフィンガー付き
SKU
237715
P / N
LP11AC02000
価格
53円
ステージ0
90在庫あり
SOLD
1.8K
単価 53円
新規ユーザー: 1,586円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 158,550円 以上 2,378円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 475,650円 以上 7,928円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 792,750円 以上 15,855円 オフ
CPコード Linkpp100
P / N: LP11AC02000SKU: 237715

LINK-PP オリジナルデータシート3Dモデルすべてのダウンロード

互換性のあるP/N:
LP11AC02000
ボリューム料金設定 オンライン価格プラン · 大量注文またはカスタム価格についてはお問い合わせください
54円
1~99個
44円
100~999個
41円
1,000~4,999個
36円
5,000~9,999個
34円
≥10,000個

これらの数量を超えるご注文、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
90在庫あり
運送:
2,863円
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 15,696円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
合計金額:
53円

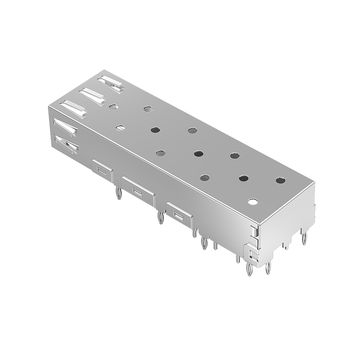

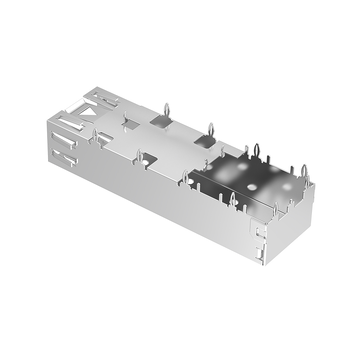

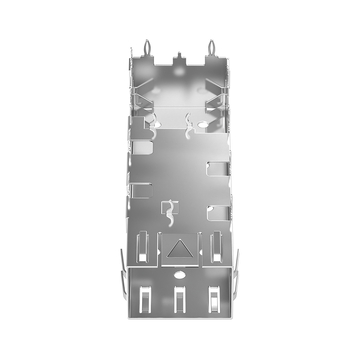

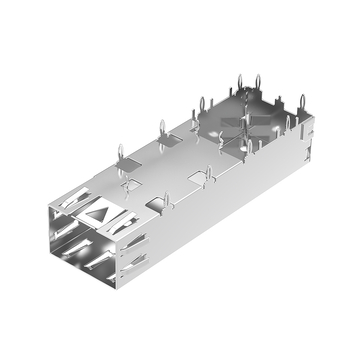

LINK-PP LP11AC02000 SFP 1x1ポートケージ スルーホール プレスフィット EMIスプリングフィンガー付き

LINK-PP 部品番号 LP11AC02000 部品の状態 有効
カテゴリー別 ケージ フォームファクター SFP
最大データレート 4 Gbps 特長 EMIシールド付き
ポートマトリクス構成 1x1 ポート数 1
付属のコネクタ いいえ ヒートシンク付属 いいえ
付属のライトパイプ いいえ EMI抑制機能のタイプ スプリングフィンガーズ
終了 圧入 装着タイプ スルーホール、直角
尾の長さ(インチ/ミリメートル) 0.114/2.90 推奨基板厚(インチ/mm) 0.062/1.57 (参照)
長さ (インチ/mm) 1.919/48.75 (参照) 幅 (インチ/mm) 0.594/15.10 (参照)
高さ (インチ/mm) 0.384/9.75 (参照) ケージ材 ステンレス鋼
お問い合わせメッキ なし ケージプレート ニッケル
動作温度範囲 -55〜+ 85°C パッケージング トレイ

機種比較表

LINK-PP

マッチング製品

ピクチャー ID番号 詳細説明 価格 ステージ0 商品をカートに追加

ダウンロード

製品図面 LP11AC02000 REVB1.pdf

Q&A

まだ質問はありません

仕様、互換性、納期について、最初に質問してみましょう。

質問する
  • A:
    交換は1回を上限としてください。圧入ピンの抜き差しを繰り返すたびにメッキバレルが薄くなり、2回目の抜き差し後には保持力が低下し、ケーブルを引っ張るとフレームが持ち上がる可能性があります。ケージを交換する必要がある場合は、交換後に穴のバレルを点検してください。メッキが破れていたり、バレルが大きすぎたりする場合は、新しいケージがきちんと収まらないため、ボード全体を交換する必要があります。 by LINK-PP テクニカルサポート
  • A:
    SFP+モジュールは、両方のフォームファクタが同じ開口部とラッチ形状を共有しているため装着できますが、この部品はSFPケージとして指定されているため、10Gサービスには対応していません。ボードが10GでSFP+を実行する場合は、SFP+対応のケージを注文してください。違いはスプリングと放熱経路にあり、モジュールが物理的に装着できるかどうかではありません。実際に使用するモジュールに合わせてケージを選択してください。 by LINK-PP テクニカルサポート
  • A:
    いいえ。このケージにはライトパイプがなく、後から取り付けることもできません。そのため、フロントパネルのLEDの状態表示は基板上で解決する必要があります。一般的な方法は、ケージの背面に独立したライトガイドを設置し、基板上のLEDをフェイスプレートまで配線することです。レイアウト段階で決定してください。ライトガイドは48.75mmの筐体の下に十分なクリアランスが必要で、LEDもライトガイドと一直線に並べる必要があります。 by LINK-PP テクニカルサポート
  • A:
    メッキ後の穴は、図面公差(通常は公称値から±0.05mm)内に収め、圧入を容易にするために緩めに穴を加工しないでください。0.1mmオーバーサイズの穴は手で圧入できますが、フレームが突き出てしまい、後でモジュールがラッチしないという問題が発生します。圧入前に最初のロットをゲージで測定し、アンビルは平らで清潔に保ってください。 by LINK-PP テクニカルサポート

ユーザーレビュー

  • 5

    レビューなし

  • 5スター
    96%
    4スター
    4%
    3スター
    0%
    2スター
    0%
    1スター
    0%
データなし
K *** t
Republic of Korea
確認済みの購入
5.0
2026-11-07
固定無線キャビネット内に設置された100個のケージを2年間使用しました。設置場所の温度は冬には-22℃、夏にはキャビネット内部で61℃まで変動しますが、定格温度-55℃~+85℃はどちらの温度範囲も余裕を持ってカバーしています。この間に2つのケージを交換しましたが、いずれもケーブルが引っ張られてモジュールがバネを引き抜いたことが原因で、金属が原因ではありませんでした。
A *** m
ウクライナ
確認済みの購入
5.0
2026-10-09
フレームごとにポートが1つなので、切り抜きは1つだけで、連結位置合わせは不要です。
B *** n
ニュージーランド
確認済みの購入
5.0
2026-09-10
購入の決め手となったのは、3つの点でした。1つ目は、フレームごとにポートが1つなので、ポートが故障しても小さな部品で交換できること。2つ目は、ライトパイプがないため、使用しない光路に費用がかからないこと。3つ目は、基板の他の部分と一致する圧入式の終端構造であることです。代替案として、連結ケージを採用すれば組み立て時間は短縮できますが、ポートが1つ曲がっただけで16ポート分の手直しが必要になります。
J *** d
米国
確認済みの購入
5.0
2026-08-12
圧入時の穴の公差が全てです。公称値、プラス0.05mm、プラス0.1mmの3つの穴を開けた基板でテストを行いました。公称値とプラス0.05mmでは、一定の力で綺麗に圧入できましたが、プラス0.1mmでは、プレス機を使わなくてもフレームを押し下げることができ、基板から0.12mm浮いてしまい、SFPモジュールがはまらない状態になりました。そのため、現在では全てのロットで圧入前に穴ゲージによる検査を実施しています。
R *** n
日本
確認済みの購入
5.0
2026-07-14
取り付けはポートごとに1回ボタンを押すだけで済みます。一見時間がかかりそうに思えますが、別の方法を考えればそうでもありません。この治具は一度に4つのケージを処理できるため、8ポートのパネルであれば2回の操作で約90秒で済みます。
