L9-SD3101-02CTC 155m stm-1 oc-3 1310nm 2km duplex sc mmf 1x9 transceiver
クリックして展開ビューを開きます

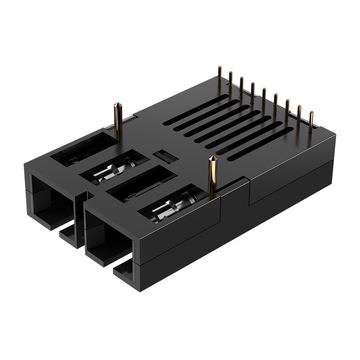

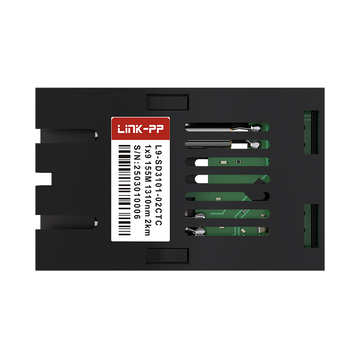

LINK-PP L9-SD3101-02CTC 155M STM-1 OC-3 1310nm 2km デュプレックス SC MMF 1x9 トランシーバー

製品概要

製品
LINK-PP L9-SD3101-02CTC 155M STM-1 OC-3 1310nm 2km デュプレックス SC MMF 1x9 トランシーバー
SKU
200987
P / N
L9-SD3101-02CTC
価格
1,437円
ステージ0
220在庫あり
SOLD
1.8K
単価 1437円
新規ユーザー: 1,597円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 159,650円 以上 2,395円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 478,950円 以上 7,983円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 798,250円 以上 15,965円 オフ
CPコード Linkpp100
製造: LINK-PPP / N: L9-SD3101-02CTCSKU: 200987

LINK-PP オリジナルデータシートすべてのダウンロード

互換性:
LINK-PP
ボリューム料金設定 オンライン価格プラン · 大量注文またはカスタム価格についてはお問い合わせください
1437円
1~99個
1365円
100~999個
1322円
1,000~2,999個
1279円
3,000~5,999個
1236円
≥6,000個

これらの数量を超えるご注文、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
220在庫あり
運送:
2,883円
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 15,805円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
合計金額:
1437円

LINK-PP L9-SD3101-02CTC 155M 1×9 仕様

L9-SD3101-02CTCは、単一の+3.3V電源で動作する155M STM-1 OC-3 1×9光トランシーバーで、デュプレックスSC光インターフェースを備えています。1310nm FPレーザー送信機とPINフォトダイオード受信機を搭載し、50/125μmマルチモードファイバー(MMF)上で最大2kmの距離にわたって信頼性の高いデータ伝送を実現します。

LINK-PP 部品番号 L9-SD3101-02CTC 業者名 LINK-PP
フォームファクター 1x9 最大データレート 155Mbps
波長 1310nm 最大ケーブル距離 2km
ボンジョイント デュプレックスSC 繊維の種類 MMF
トランスミッタの種類 FP レシーバータイプ PIN
レシーバ感度 <-32dBm 電源電圧 3.3V(デフォルト)/5V(オプション)
動作温度範囲 0から70°C 用途

ATM 155Mbps

SONET / SDH

100Mbpsイーサネット

デジタルビデオシステム

その他の光リンク

主な特徴 LINK-PP L9-SD3101-02CTC 155M 1×9

LINK-PP L9-SD3101-02CTCは、業界標準の1×9パッケージ、信頼性の高い155Mbpsのデータ転送速度、および1310nm光コアを単一の統合トランシーバーに統合しています。2kmのマルチモード伝送範囲と使いやすいデュプレックスSCインターフェースを組み合わせることで、高度なアクセスネットワーク要件を満たします。

LINK-PP L9-SD3101-02CTC 155M 1×9 光モジュール

このモジュールは、マルチソース1×9プロトコルに厳密に準拠し、幅広いハードウェア互換性を実現する標準的な1×9フットプリントを採用しています。また、CML差動データ入出力と信頼性の高い(LV)TTL信号検出出力を内蔵しており、シームレスな電気的統合を可能にします。

L9-SD3101-02CTC:SDH/SONETアクセスネットワーク向け155Mbps接続

動作データレートは最大155Mbpsに達し、STM-1およびOC-3物理層伝送規格を完全に満たします。この安定したデータ速度により、通信アクセスネットワーク、企業バックボーン、およびファストイーサネットスイッチ間で安定した通信リンクが実現します。

波長1310nmのL9-SD3101-02CTCモジュール

内蔵の1310nm FPレーザーが中心光源として機能し、PINフォトダイオード受光器がペアで配置されている。この特定の波長を用いることで内部分散を最小限に抑え、アクティブ伝送経路における信号減衰を低く抑えることができる。

L9-SD3101-02CTCモジュール(2km伝送対応)

リンクの伝送距離は、標準的な50/125μmマルチモード光ファイバー(MMF)で最大2kmまで延長可能です。この伝送距離により、キャンパス接続、ローカル配線盤、短距離キャリアリンクに必要な十分な光帯域幅とクリーンな信号品質が確保されます。

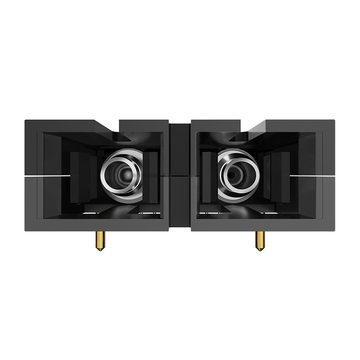

デュプレックスSCインターフェース搭載L9-SD3101-02CTCモジュール

デュアル光ポートは、堅牢なデュプレックスSC光レセプタクルを採用し、確実で安定した光ファイバー接続を実現します。この業界で実績のあるコネクタ形式は、確実な光アライメントを維持し、高密度パネルにおけるパッチコードの日常的な取り付け作業を簡素化します。


LINK-PP L9-SD3101-02CTC 155M 1×9 認証

その LINK-PP L9-SD3101-02CTC 1×9光トランシーバーは、ISO 9001、CE、RoHS、FCC規格に準拠しており、安全性、環境責任、信頼性の高い品質を保証します。

光トランシーバーのテスト

すべての155M 1×9トランシーバーモジュールは、出荷前に厳格な光学的および電気的スクリーニング手順を経て、信頼性の高い信号安定性とハードウェアの耐久性が保証されます。

L9-SD3101-02CTC 品質認証

これらの認証済みの国際資格は、業界規制および普遍的な製造ガイドラインを厳格に遵守していることを証明しています。

標準的な複数ベンダーのPCBフットプリント互換性

この光トランシーバーは、業界標準の1×9ピンレイアウトを採用しており、レイアウト調整なしで様々なベンダーのホストボードにシームレスに適合します。


厳格なテストにより、信頼性の高い1×9パフォーマンスが保証されます

すべての1×9光トランシーバーは、厳しいネットワーク条件下でも安定した信号品質を確保するために、包括的なラボ検証を受けています。包括的なスクリーニング手順の詳細については、こちらをご覧ください。 LINK-PP テストサポートセンター

オプティカル

光スペクトルテスト

ファイバーの分散特性を最小限に抑えるため、中心発光波長を確認してください。

オプティカル

アイパターンテスト

光波形の品質を評価し、信号伝送マージンが十分であることを確認する。

オプティカル

ビットエラーレートテスト

運用中のパケット損失を防ぐため、データ伝送の精度を測定する。

オプティカル

温度テスト

周囲の動作温度が変動する状況下でも、安定した信号性能を検証する。


製品の配送 LINK-PP L9-SD3101-02CTC 155M 1×9

LINK-PP L9-SD3101-02CTC 155M 1×9光トランシーバーは、輸送中の安全性を確保するため、一つ一つ丁寧に梱包いたします。ご注文は迅速に処理し、お客様のお手元に商品が時間通りに良好な状態で届くよう努めております。

帯電防止保護包装

帯電防止保護包装

光学部品を取り扱う際は、静電気から保護してください。

耐衝撃輸送保護

耐衝撃輸送保護

輸送中の衝撃や落下から内部の光学部品を保護してください。

迅速な注文処理と発送

迅速な注文処理と発送

お客様のご注文を迅速に梱包・発送し、待ち時間を短縮します。

グローバル物流と国際配送

グローバル物流と国際配送

あらゆる国のお客様に、安全かつスムーズに注文品をお届けします。

LINK-PP L9-SD3101-02CTC 155M 1×9 使用例

L9-SD3101-02CTC 1×9トランシーバーモジュールをホストボードに取り付け、3.3V電源を接続し、デュプレックスSCマルチモード光ファイバーケーブルを差し込みます。このモジュールはすぐに安定した155Mbpsの光接続を提供するため、SDH/SONETアクセスネットワークやローカル通信伝送システムに最適です。

L9-SD3101-02CTC テクニカルサポート

LINK-PP 販売前のコンサルティングから導入後のサポートまで、エンドツーエンドの技術サポートを提供し、スムーズな統合と信頼性の高いネットワークパフォーマンスを保証します。

販売前技術相談

販売前技術相談

お客様のネットワーク設計およびアプリケーションのニーズに最適なL9-SD3101-02CTCモジュールを選定するための専門的なガイダンスを提供します。

互換性検証サポート

互換性検証サポート

互換性を検証済み LINK-PP スイッチやその他の主要なネットワークプラットフォームに対応し、シームレスな導入を実現します。

導入および設置に関するサポート

導入および設置に関するサポート

インストール、構成、初期設定に関する包括的なステップバイステップガイドにより、正確な導入と、最初から信頼性の高い安定した動作を保証します。

長期技術保証

長期技術保証

製品ライフサイクル全体にわたる継続的な技術サポートにより、企業および通信事業者向けネットワークの長期的な安定性を実現します。

LINK-PP L9-SD3101-02CTC 155M 1×9 アフターサービス保証

LINK-PP 光モジュールの円滑な導入と安定した運用を支援するため、アフターサービスを提供します。

15日間で稼働開始できました

15日間理由を問わず返品・返金

無料メンテナンスまたは交換

初期不良品(到着時故障品)または初期期間内の欠陥品は無償交換いたします。

無料メンテナンス

 保証期間中は製造上の欠陥に対する無料修理サービスを提供します。

製品制限

保証の除外事項および条件が適用されます

機種比較表

LINK-PP

マッチング製品

ピクチャー ID番号 詳細説明 価格 ステージ0 商品をカートに追加

ダウンロード

製品図面 L9-SD3101-02CTC.pdf
