wurth 7499210123a compatible link-pp lpjd5049benl 10 100 base-t vertical rj45 poe+ connector with rectifier diode green yellow led

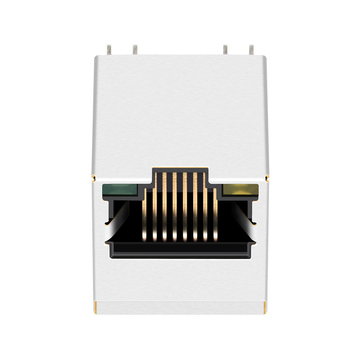

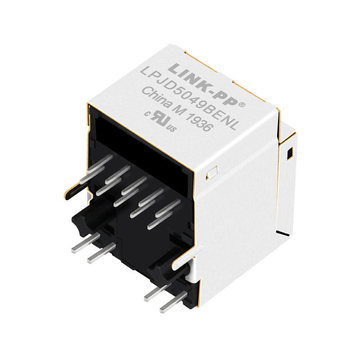

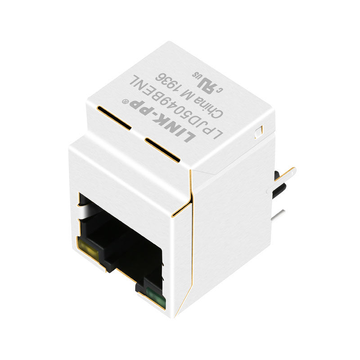

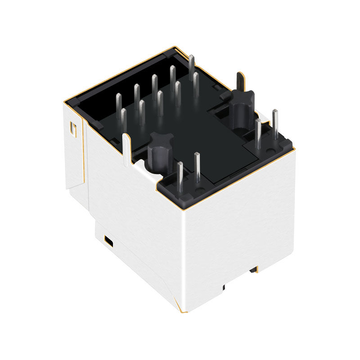

Wurth 7499210123A 互換 LINK-PP LPJD5049BENL 10/100 Base-T 垂直 RJ45 POE+ コネクタ、整流ダイオード緑/黄色 LED 付き

製品概要

製品
Wurth 7499210123A 互換 LINK-PP LPJD5049BENL 10/100 Base-T 垂直 RJ45 POE+ コネクタ、整流ダイオード緑/黄色 LED 付き
SKU
178014
P / N
LPJD5049BENL
価格
713円
ステージ0
1036在庫あり
SOLD
185.6K
単価 713円
新規ユーザー: 1,586円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 158,550円 以上 2,378円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 475,650円 以上 7,928円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 792,750円 以上 15,855円 オフ
CPコード Linkpp100
製造: LINK-PPP / N: LPJD5049BENLSKU: 178014

Wurth 7499210123Aと互換性があります3Dモデルすべてのダウンロード

互換性のあるP/N:
7499210123A
ボリューム料金設定 オンライン価格プラン · 大量注文またはカスタム価格についてはお問い合わせください
713円
1~99個
585円
100~599個
513円
600~1,199個
392円
1,200~5,999個
335円
≥6,000個

これらの数量を超えるご注文、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
1036在庫あり
運送:
2,863円
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 95,130円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
SPQ 50
合計金額:
713円
パッケージの詳細
50台
1000台
トレイ
32 x 30 x 31 cm
0.008キロ
8キロ

Wurth 7499210123A 互換 LINK-PP LPJD5049BENL 10/100 Base-T 垂直 RJ45 POE+ コネクタ、整流ダイオード緑/黄色 LED 付き

LPJD5049BENL 速度 10/100 Base-T は、IEEE 802.3 at、UL、Reach、RoHs、ISO19001、ISO14001 規格に準拠しています。スイッチ、マシンなどのアプリケーションをサポートするために使用できます。

LINK-PP 部品番号 LPJD5049BENL ウルト 部品番号 7499210123A
部品の状態 有効 コネクタ タイプ ジャック
極数・極数 10p8c (RJ45、イーサネット) アプリケーション-LAN イーサネット(PoE+)
ポート数 1x1ポート 速度 10 / 100 Base-Tの
ラッチ Up ポートあたりのコア数 4
向き 180°角度(右) PCB マウント角度

THTはんだ

シールド EMI タブ 無し LEDオプション

グリーン/イエロー

PCB FR4 PCB 保持ポスト

Tポスト

パッケージの高さ (インチ/mm) 0.654/16.60 パッケージの長さ (インチ/mm)

0.850/21.59

パッケージ幅 (インチ/mm) 0.630/16.00 温度 -40℃〜85℃
Bstサーキット はい AutomDX

はい

ダイオード 整流ダイオード コンタクト嵌合部のメッキ

ゴールド 6u"/15u"/30u"

巻数比 RX/TX 1CT:1CT 構成 RX/TX

T、C

LINK-PP

マッチング製品

ピクチャー ID番号 詳細説明 価格 ステージ0 商品をカートに追加

ダウンロード

3Dモデル LPJD5049BENL.zip
3Dモデル LPJD5049BENL.glb

Q&A

まだ質問はありません

仕様、互換性、納期について、最初に質問してみましょう。

質問する
  • A:
    可能ですが、基板上に立つ背の高い部品は、平らな部品よりも注意が必要です。ペーストの開口部、最高温度、はんだ付け中の部品の保持方法など、すべてが重要になります。多くの製造ラインでは、はんだが溶けている間に筐体が傾かないように、小さな接着剤の点や一時的な固定具を追加しています。基板を解放する前に、プラスチックの定格をプロファイルと照らし合わせて確認し、その後、接合部のフィレットを両側から検査してください。傾いたジャックを手作業で修正しても、高さが元に戻ることはほとんどありません。 by LINK-PP テクニカルサポート
  • A:
    コネクタのラベルではなく、電源供給デバイスから逆算して、タップ定格と銅線幅をその数値と比較してください。PoE プラスレベルでは、2 つの伝送ペアが負荷を分担するため、細い配線や狭い接点は、PHY が警告を発するずっと前に温まります。垂直シェルは周囲の空気の流れが少ないため、蓋を取り付けた状態でアセンブリをフルドローで動作させ、温度が安定した後の上昇を記録してください。キャビネットが温まるための余裕を持たせてください。 by LINK-PP テクニカルサポート
  • A:
    ブリッジ回路により、電源側はPSEからのどちらの極性も受け入れることができます。これは、ミッドスパンインジェクタがスイッチとは異なるペアに電源を供給する可能性があるためです。ブリッジ回路がない場合、基板には4つの外部ダイオードが必要となり、レイアウトで事前に極性を固定する必要があります。トレードオフとして、順方向電圧降下がわずかに発生し、筐体内部で多少の発熱が見られるため、定格電流時のケース温度を確認してください。基板側の電源配線は短くしてください。 by LINK-PP テクニカルサポート
  • A:
    垂直ハウジングでは、ケーブル開口部が基板端ではなくアセンブリの上面に配置されるため、筐体の前面に切り欠きを設けるのではなく、上部パネルに穴を開ける必要があります。これにより、機械的なスタック構造とケーブルのボックスからの出し方が変わります。プラグ本体とその曲げ半径が蓋のクリアランス内に収まるようにし、背の高い筐体は取り扱い時に支えて、垂れ下がったケーブルによってはんだ接合部がてこの原理で動かされないようにしてください。 by LINK-PP テクニカルサポート
