pulse e5j88-11cj25-l compatible link-pp lpje401bgnl rj45 1x4 port pcb connectors without magnetics tab up yellow green led

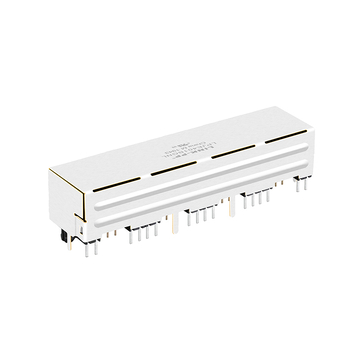

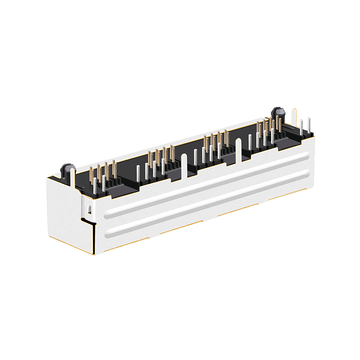

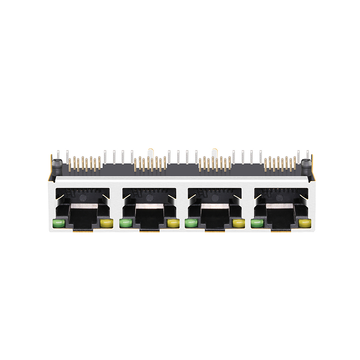

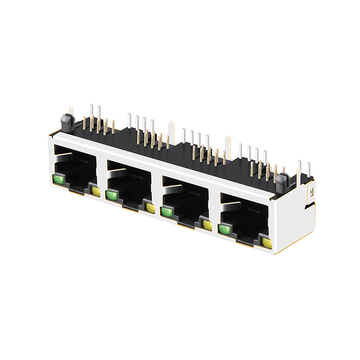

パルス E5J88-11CJ25-L 互換 LINK-PP LPJE401BGNL RJ45 1X4 ポート PCB コネクタ、磁気タブなし、黄色/緑色 LED

製品概要

製品
パルス E5J88-11CJ25-L 互換 LINK-PP LPJE401BGNL RJ45 1X4 ポート PCB コネクタ、磁気タブなし、黄色/緑色 LED
SKU
177967
P / N
LPJE401BGNL
価格
314円
ステージ0
1000在庫あり
SOLD
13.1K
単価 314円
新規ユーザー: 1,586円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 158,550円 以上 2,378円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 475,650円 以上 7,928円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 792,750円 以上 15,855円 オフ
CPコード Linkpp100
製造: LINK-PPP / N: LPJE401BGNLSKU: 177967

Pulse E5J88-11CJ25-Lに対応データシート3Dモデルすべてのダウンロード

互換性:
Pulse
LINK-PP
互換性のあるP/N:
E5J88-11CJ22-L
E5J88-11CJ25-L
ボリューム料金設定 オンライン価格プラン · 大量注文またはカスタム価格についてはお問い合わせください
314円
1~99個
314円
100~999個
283円
1,000~4,999個
273円
5,000~9,999個
267円
10,000~14,999個
257円
≥15,000個

これらの数量を超えるご注文、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
1000在庫あり
運送:
2,863円
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 95,130円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
SPQ 30
合計金額:
314円
パッケージの詳細
30台
600台
トレイ
46.5 x 27.5 x 24.5 cm
0.026キロ
15.8キロ

パルス E5J88-11CJ25-L 互換 LINK-PP LPJE401BGNL RJ45 1X4 ポート PCB コネクタ、統合された磁気機能なしr 産業用PC そしてろ子宮 (Tab UP、黄色/緑色 LED)

LPJE401BGNL は速度 10/100 Base-T をサポートし、IEEE 802.3、UL、Reach、RoHs、ISO19001、ISO14001 規格に準拠しています。 SMPS、産業用PC、組み込みメインボード、ルーターなどのアプリケーションをサポートするために使用できます。


LINK-PP 部品番号
LPJE401BGNL パルス 部品番号
E5J88-11CJ25-L
部品の状態
有効 コネクタ タイプ
ジャック
極数・極数
8p8c (RJ45、イーサネット) アプリケーション-LAN
-
ポート数
1x4ポート速度
-
ラッチ
Upポートあたりのコア数
-
向き
90°角度(右)PCB マウント角度

サイドエントリー

シールド EMI タブ
無しLEDオプション

イエロー/グリーン

PCB
FR4PCB 保持ポスト

Tポスト

パッケージの高さ (インチ/mm)
0.516/13.10パッケージの長さ (インチ/mm)

0.620/15.75

パッケージ幅 (インチ/mm)
2.510/63.75
温度
-40℃〜85℃
Bstサーキット
はいAutomDX

はい

ダイオード
いいえコンタクト嵌合部のメッキ

ゴールド 6u"/15u"/30u"

巻数比 RX/TX
1CT:1CT構成 RX/TX

T、C

LINK-PP

マッチング製品

ピクチャー ID番号 詳細説明 価格 ステージ0 商品をカートに追加

ダウンロード

製品図面 LPJE401BGNL-図面.pdf

Q&A

まだ質問はありません

仕様、互換性、納期について、最初に質問してみましょう。

質問する
  • A:
    4 つの特殊形状ではなく、1 つの正確な長いスロットを使用します。開口部は単一のピッチで配置され、公差は列全体で累積されるため、端で 0.5 ミリメートルずれると、最後のプラグが完全に収まりません。工具を使用する前に、図面をベゼルと照らし合わせて確認し、上部リリース用に各開口部の上に指をかけるスペースを確保してください。90 度のボディは 4 つのケーブル出口すべてを内側に送るため、パネルの後ろに 4 つのストレートブーツを収める深さがあることを確認してください。ミラーリングではなく、タブダウン バリアントを選択してください。 by LINK-PP テクニカルサポート
  • A:
    いいえ。各開口部にはそれぞれ黄色と緑色の端子があるため、8個のLEDそれぞれに直列抵抗とインジケータ出力が必要です。並列接続すると、4つのポートすべてが1つのランプのように動作し、1つのチャンネルの故障が隠蔽されてしまうため、1x4アレイの目的が損なわれます。レールから抵抗を設定し、点灯と点滅の規則を組み立てノートに記入し、ベゼルを取り付ける前にベンチ上で列全体に電源を供給してください。フレームを取り付けてしまうと、逆向きのペアにアクセスするのは困難です。 by LINK-PP テクニカルサポート
  • A:
    組み立て済みの基板上で、最初の1つだけでなく、4つすべてを測定してください。ギャングフレーム上の単一の高抵抗ランドは見落としやすいためです。モールドケースではシャーシがないため、代わりにシェルをケーブルドレインにボンディングしてください。4つを1本の細い配線でデイジーチェーン接続することは避けてください。ギガビットレートでは、それはグランドプレーンではありません。 by LINK-PP テクニカルサポート
  • A:
    4つのポートがあり、1CT:1CTチャンネルがポートごとに1つずつ、さらに各チャンネルに独立したボブ・スミス・ネットワークと高電圧コンデンサがあります。2つの開口部間でトランスを共有しないでください。ポートは、1つのモールド上であっても独立しています。各トランスをそれぞれのポートの近くに配置し、差動ペアの長さを合わせます。回路ありとダイオードなしは、ジャック内部の部品ではなく、基板レベルの終端処理を表しています。レイアウト前にピンマップを図面と比較してください。ミラーリングされたアウトラインでは、すべてのポートで黄色と緑色のレッグが反転します。 by LINK-PP テクニカルサポート

ユーザーレビュー

  • 4.9

    レビューなし

  • 5スター
    92%
    4スター
    8%
    3スター
    0%
    2スター
    0%
    1スター
    0%
データなし
R *** l
確認済みの購入
4.0
2026-11-15
カートンは角が潰れていましたが、ジャック自体は無事でした。4つのラッチはすべて上方向に開くため、ケーブルが隣のポートではなく上部から出てしまいます。
D *** h
確認済みの購入
5.0
2026-07-15
ポートが4つ横並びになっていた。説明どおり、以前の設置面積と一致していた。
J *** y
確認済みの購入
5.0
2026-02-23
各ポートに8p8c、同じ接点セットが4回配置されています。ロード位置はシートと一致しました。;)
D *** n
Mexico
確認済みの購入
5.0
2025-10-25
1つのフレームに4つの開口部があったおかげで、4回に分けて設置する手間が省けた。
P *** d
アラブ首長国連邦
確認済みの購入
5.0
2024-11-13
磁気部品が内蔵されていないということは、トランスは基板上に配置されることを意味します。これは、既にディスクリート構成で検証済みの回路構成があったため、この設計に適しています。表中の1CT:1CTの比率はこれらの部品と一致しているため、新たな磁気部品は必要ありませんでした。
