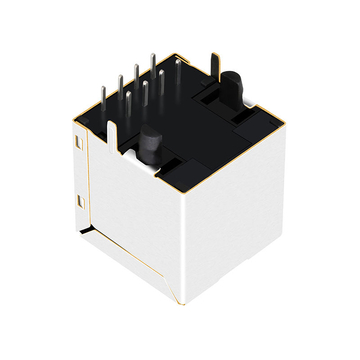

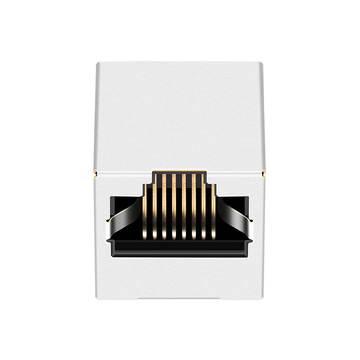

LPJD0012DNL without led vertical rj45 connector with 10 100 base-t integrated magnetics

LPJD0012DNL LEDなし、45/10 Base-T統合磁気を備えた垂直RJ100コネクタ

製品概要

製品
LPJD0012DNL LEDなし、45/10 Base-T統合磁気を備えた垂直RJ100コネクタ
SKU
172474
P / N
LPJD0012DNL
価格
486円
ステージ0
2052在庫あり
SOLD
103.1K
単価 486円
新規ユーザー: 1,586円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 158,550円 以上 2,378円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 475,650円 以上 7,928円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 792,750円 以上 15,855円 オフ
CPコード Linkpp100
製造: LINK-PPP / N: LPJD0012DNLSKU: 172474

LINK-PP オリジナルデータシート3Dモデルすべてのダウンロード

互換性のあるP/N:
LPJD0012DNL
ボリューム料金設定 オンライン価格プラン · 大量注文またはカスタム価格についてはお問い合わせください
487円
1~99個
399円
100~599個
350円
600~1,199個
267円
1,200~5,999個
228円
≥6,000個

これらの数量を超えるご注文、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
2052在庫あり
運送:
2,863円
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 95,130円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
SPQ 50
合計金額:
486円
パッケージの詳細
50台
1000台
トレイ
32 x 30 x 31 cm
0.008キロ
7.5キロ

LINK-PP LPJD0012DNL 機械用 45/10 Base-T 統合磁気を備えた垂直 RJ100 コネクタ (トップエントリー、LED なし)

LPJD0012DNL 速度 10/100 Base-T は、IEEE 802.3、UL、Reach、RoHs、ISO19001、ISO14001 規格に準拠しています。アラーム、テレビ、外科用機器などのアプリケーションをサポートするために使用できます。

LINK-PP 型番: LPJD0012DNL コネクタ タイプ ジャック
部品の状態 有効 装着タイプ スルーホール
極数・極数 8p8c (RJ45、イーサネット) アプリケーション-LAN イーサネット(PoEなし)
ポート数 1x1ポート 速度 10 / 100 Base-Tの
ラッチ Up ポートあたりのコア数 4
向き 180°角度(右) PCB マウント角度

THTはんだ

シールド EMI タブ 無し LEDオプション

無し

PCB FR4 PCB 保持ポスト

Tポスト

パッケージの高さ (インチ/mm) 0.665/16.90 パッケージの長さ (インチ/mm)

0.657/16.70

パッケージ幅 (インチ/mm) 0.630/16.00 温度 0℃~70℃
Bstサーキット はい AutomDX

はい

ダイオード いいえ コンタクト嵌合部のメッキ

ゴールド 6u"/15u"/30u"

巻数比 RX/TX 1CT:1CT 構成 RX/TX

T、C

LINK-PP

マッチング製品

ピクチャー ID番号 詳細説明 価格 ステージ0 商品をカートに追加

ダウンロード

LPJD0012DNL 図面 LPJD0012DNL-図面.pdf

Q&A

まだ質問はありません

仕様、互換性、納期について、最初に質問してみましょう。

質問する
  • A:
    毎日パッチを当てるタイプのポートは、永久的に使用できるタイプのポートよりもはるかに早く劣化するため、当社ではサプライヤーに金メッキの深さと嵌合サイクル定格を事前に確認しています。ロットが承認される前に、サンプルを何度も挿入サイクルにかけ、最後に接触抵抗を測定します。湿ったキャビネット内で薄いメッキが施されている場合、表面が摩耗するずっと前に、リンクが抜き差しされるという形で劣化が現れることがあります。そのため、予備のポートを棚に置いて比較できるようにしています。 by LINK-PP テクニカルサポート
  • A:
    最終確認として、ポートが10メガビットと100メガビットのネゴシエーションを行い、短い距離と90メートルの距離の両方でエラーカウンタをクリアすることを確認します。ジャック自体にインジケータがないため、フレームを送信する前に、まず図面と照らし合わせて比率とタップレールを検証します。最初の正常ユニットのレジスタスナップショットは、ロット参照として保存されます。長い距離でのみスリップするユニットは、ビルドシートにフラグが付けられます。 by LINK-PP テクニカルサポート
  • A:
    基板から突き出たコネクタは、パネルの切り欠きを浅くする一方で、ケーブルが前面ではなく側面から出るため、その横にスペースを必要とします。部品をトレイの背面近くに配置して、機械的レビュー中に隣接する部品に対するブーツの可動範囲を確認しました。最初の配置ではサポートリブに干渉したため、基板を移動するのではなく、サポートリブを削りました。レイアウト上に禁止領域をマークして、後の改訂で曲げ半径が狭くならないようにします。 by LINK-PP テクニカルサポート
  • A:
    コネクタにランプがないため、ジャック自体ではなく、PHYレジスタまたはシャーシレベルの表示に頼る必要があります。管理ページでリンクとアクティビティを表示し、速度を確認するためにポートを10メガビットと100メガビットの両方でトレーニングしました。ジャックには状態を示すものが何もないため、トラフィックが送信される前に、各ビルドは巻線比チェックとタップレール導通チェックから始まります。これらの2つのチェックにより、リンクが何かを伝送するように要求される前に、巻線の間違いやペアの断線を検出できます。 by LINK-PP テクニカルサポート

ユーザーレビュー

  • 5

    レビューなし

  • 5スター
    96%
    4スター
    4%
    3スター
    0%
    2スター
    0%
    1スター
    0%
データなし
E *** d
確認済みの購入
5.0
2026-11-14
この車体にはランプが一切付いていません。ランプの間隔はシートの形状と一致していました。
H *** y
確認済みの購入
5.0
2026-06-09
部品番号LPJD0012DNLは両方の袋に印刷されており、密封された箱も一致していたため、プールボードは一度の組み立てで済み、部品を数え直す必要もありませんでした。おかげで、取り付け担当者は店に戻る手間が省けました。組み立てラインに載せるのも簡単でした。
R *** d
確認済みの購入
5.0
2026-03-02
LPJD0012DNL、マッチング済み。接点はメーター上で仕様範囲内に収まっていました。
E *** e
確認済みの購入
5.0
2025-09-21
シェルフィンガーが全くないため、パネルはパッドで接地されます。これは旧部品の仕様範囲内です。
T *** e
確認済みの購入
4.0
2025-06-16
トレイの一つにシェルの角が曲がっていたが、接点はすべて水平で、どちらのペアもプラグがしっかり差し込めた。箱の状態を確認した後、追加注文した。
