te 2342934-3 compatible link-pp lp11gc01070 qsfp-dd 1x1 cage press-fit with heat sink

TE 2342934-3 互換 LINK-PP LP11GC01070 QSFP-DD 1x1ケージ プレスフィット ヒートシンク付き

製品概要

製品
TE 2342934-3 互換 LINK-PP LP11GC01070 QSFP-DD 1x1ケージ プレスフィット ヒートシンク付き
SKU
181466
P / N
LP11GC01070
価格
837円
ステージ0
1159在庫あり
SOLD
4.5K
単価 837円
新規ユーザー: 1,586円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 158,550円 以上 2,378円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 475,650円 以上 7,928円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 792,750円 以上 15,855円 オフ
CPコード Linkpp100
P / N: LP11GC01070SKU: 181466

TE 2342934-3と互換性がありますデータシート3Dモデルすべてのダウンロード

ボリューム料金設定 オンライン価格プラン · 大量注文またはカスタム価格についてはお問い合わせください
837円
1~99個
809円
100~999個
774円
1,000~4,999個
712円
5,000~9,999個
654円
≥10,000個

これらの数量を超えるご注文、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
1159在庫あり
運送:
2,863円
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 15,696円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
合計金額:
837円

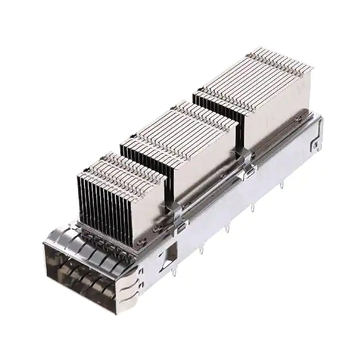

TE 2342934-3 互換 LINK-PP LP11GC01070 QSFP-DD 1x1 ケージ ヒートシンクコネクタ付き 圧入式スルーホール

LINK-PP 部品番号 LP11GC01070 TE 部品番号 2342934-3
カテゴリー別 ヒートシンク付きケージ フォームファクター QSFP-DD (倍密度)
終了 圧入 特長 EMIシールド付き
ポートマトリクス構成 1x1 ポート ポート数 1
装着タイプ スルーホール ヒートシンクの高さ 13.5mm[.531インチ]
ヒートシンクのスタイル Networking ケージ材 ステンレス鋼
回路応用 シグナル 付属のライトパイプ NO

機種比較表

LINK-PP

マッチング製品

ピクチャー ID番号 詳細説明 価格 ステージ0 商品をカートに追加

ダウンロード

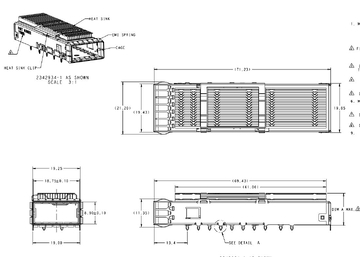

製品図面 LP11GC01070.pdf

Q&A

まだ質問はありません

仕様、互換性、納期について、最初に質問してみましょう。

質問する
  • A:
    はい、質量がボードの上にあり、ラムがフィンを避ける必要があるからです。ラムに逃げ切り加工を施し、沈み込みではなくシェルに着地するようにしました。また、ボードの下にサポートプレートを使用しています。その結果、20ユニットで最初のパスでテールが着地し、平面度は0.1mm以内になりました。 by LINK-PP テクニカルサポート
  • A:
    ケージに沿って前から後ろへ流れる風。この長さのフィンスタックでは、横方向の流れは隙間を十分に通過しないため、ほとんど効果がありません。当社の1Uモデルでは、前から後ろへ1.2m/sの風で11度の改善が見られましたが、同じ風を横から流した場合は3度未満でした。 by LINK-PP テクニカルサポート
  • A:
    モジュールはケージに接着されているため、パッドやクリップを取り付ける必要はありません。熱伝導経路はモジュールからケージの屋根、そしてヒートシンクへと続き、接触圧力はモジュールラッチがモジュールを引き上げる力によって生じます。そのため、ヒートシンクはモジュールが完全にラッチされた状態でのみ機能し、ケージが湾曲すると冷却効果は失われます。 by LINK-PP テクニカルサポート
  • A:
    そのページにはそのフィールドにダッシュが表示されていたので、私たちはそれを頼りにしませんでした。 LINK-PP ケージの定格温度は-40℃~85℃で、当社は-40℃の低温始動時および85℃のケース温度でアセンブリの認定試験を実施しました。認定ファイル用に数値を文書で入手する必要がある場合は、ページ上の表を使用するのではなく、データシートの改訂版を請求してください。 by LINK-PP テクニカルサポート

ユーザーレビュー

  • 4.9

    レビューなし

  • 5スター
    92%
    4スター
    8%
    3スター
    0%
    2スター
    0%
    1スター
    0%
データなし
A *** a
ベルギー
確認済みの購入
5.0
2026-05-23
予想外だったのは、シンクがプレス機に及ぼす影響です。ボード上部の質量によってラムは直角に下ろさなければならず、少しでも傾きがあると片側がぴったり収まり、もう片側が突き出てしまいます。まずはダミーボードにセットアップしましたが、これはこの工程で最も費用のかからない作業です。
M *** k
ギリシャ
確認済みの購入
5.0
2026-02-23
予備として4個在庫していますが、ここ18ヶ月間は一度も使用していません。
L *** t
エジプト
確認済みの購入
4.0
2025-12-25
この部品の高さが記載されていないため、星4つとしました。シンクの仕切りでは、フィンを含めた全体の高さが蓋のクリアランスを決定するからです。
K D
南アフリカ共和国
確認済みの購入
5.0
2025-09-02
上部に凹みのある2.0mm厚のバックプレーンに圧入するのは、質量が基板の上部にあり、ラムがフィンを避ける必要があるため、厄介です。そこで、凹み用の逃げ加工を施したラムを製作しました(製作に1日かかりました)。おかげで、今ではすべてのユニットでテールが初回でしっかりと固定されるようになりました。
J *** k
ポーランド
確認済みの購入
5.0
2025-08-21
受領時に確認するのは、シンクが平らに接着されているかどうかです。シンクの片隅が0.2mm突き出ていても見た目は完璧で、冷却効果もほとんどないため、定規を上面に当てて0.1mm以上のものは不良品として却下します。2ロットとも、この基準を満たしていました。
