LPJM05125DNL 2.5g base-t single port poe+ rj45 connector tab down without led

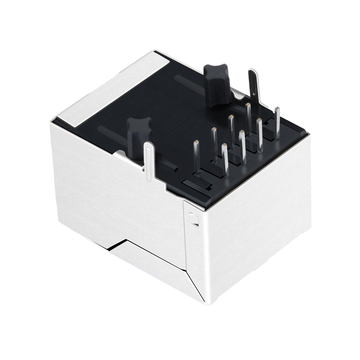

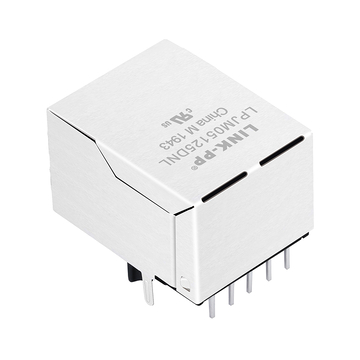

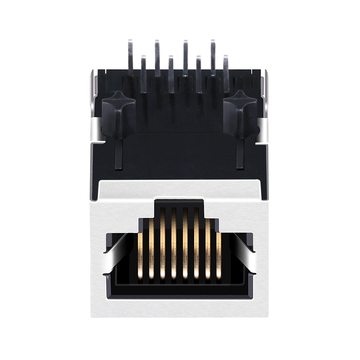

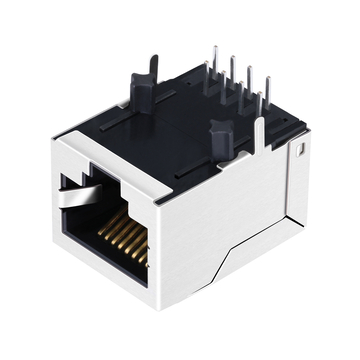

LPJM05125DNL 2.5G Base-T シングルポート POE+ RJ45 コネクタ タブダウン LED なし

製品概要

製品
LPJM05125DNL 2.5G Base-T シングルポート POE+ RJ45 コネクタ タブダウン LED なし
SKU
161618
P / N
LPJM05125DNL
価格
783円
ステージ0
1140在庫あり
SOLD
16.9K
単価 783円
新規ユーザー: 1,586円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 158,550円 以上 2,378円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 475,650円 以上 7,928円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 792,750円 以上 15,855円 オフ
CPコード Linkpp100
P / N: LPJM05125DNLSKU: 161618

LINK-PP オリジナルデータシート3Dモデルすべてのダウンロード

互換性:
LINK-PP
互換性のあるP/N:
LPJM05125DNL
ボリューム料金設定 オンライン価格プラン · 大量注文またはカスタム価格についてはお問い合わせください
783円
1~99個
642円
100~599個
564円
600~1,199個
431円
1,200~5,999個
368円
≥6,000個

これらの数量を超えるご注文、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
1140在庫あり
運送:
2,863円
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 95,130円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
SPQ 50
合計金額:
783円
パッケージの詳細
50台
1200台
トレイ
32 x 30 x 31 cm
0.007キロ
8.5キロ

LINK-PP LPJM05125DNL スマート メーターおよび衛星用 2.5G Base-T RJ45 コネクタ (シングル ポート、タブダウン、LED なし)


LPJM05125DNLは2.5G Base-Tの速度をサポートし、IEEE 802.3at、UL、Reach、RoHS、ISO19001、ISO14001規格に準拠しています。スマートメーター、ソーラーインバーター、オートメーション、ビデオレコーダーなどのアプリケーションをサポートするために使用できます。


LINK-PP 型番:
LPJM05125DNL コネクタ タイプ
ジャック
部品の状態
有効 装着タイプ
スルーホール
アプリケーション-LAN
イーサネット(PoE+)
速度
2.5G Base-T
ポート数
1x1ポートポートあたりのコア数
8
ラッチ
DownLEDオプション
無し
向き
90°角度(右)PCB マウント角度

サイドエントリー

シールド EMI タブ
無し温度

0℃~70℃

PCB
FR4PCB 保持ポスト

Tポスト

パッケージの高さ (インチ/mm)
0.524/13.30パッケージの長さ (インチ/mm)

0.837/21.25

パッケージ幅 (インチ/mm)
0.627/15.93コンタクト嵌合部のメッキ

ゴールド 6u"/15u"/30u"

Bstサーキット
はいAutomDX

はい

ダイオード
いいえ構成 RX/TX

T、C

巻数比 RX/TX
1CT:1CT


LINK-PP

マッチング製品

ピクチャー ID番号 詳細説明 価格 ステージ0 商品をカートに追加

ダウンロード

製品図面 LPJM05125DNL-2.5G-図面.pdf

Q&A

まだ質問はありません

仕様、互換性、納期について、最初に質問してみましょう。

質問する
  • A:
    2点あります。シェルとグランド間の接続が断線しているのは、シールドフィンガーがないため、シャーシのボンディングはジャックからではなく、PCBと筐体から行う必要があるからです。この点を、故障として記録されないように、入荷するすべてのトレイに記録しています。タブダウンではリリースが下側にあるため、ポートの下に指が届くようにしておき、リールのマーキングを図面と照らし合わせて確認してください。ミラーリングされたバリアントは上から見ると同じように見えるためです。8台のユニットを40Nで引っ張っても、ラッチはどれも壊れませんでした。 by LINK-PP テクニカルサポート
  • A:
    この製品は、低速部品と同じ8ピンシェルと13.30mmの高さで2.5G Base-Tに対応しているため、パネルの金型は変更されていません。変更されたのは基板設計上の制約です。差動ペアの長さを2mm以内に揃え、センタータップのデカップリング部分にスタブを設けず、ピンのすぐそばまでインピーダンス制御されたスタックアップを維持する必要があります。この速度ではコネクタ自体が制限要因ではなく、その周囲の数ミリメートルが制限要因となることがほとんどです。 by LINK-PP テクニカルサポート
  • A:
    配線は短くし、スイッチングレギュレータから離してください。この部品はデータペアセットに電力を供給しますが、最初のプロトタイプでは、これらの配線の隣にレギュレータを配置すると、数分後にPHYが1000 Base-Tまで低下するほどのノイズが注入されました。レギュレータの位置を変更し、センタータップ配線を短くすることで、2.5Wの負荷で24時間25Gを維持できました。4つのペアを2mm以内で一致させ、PSEリファレンスで指定されているようにデカップリングし、最初の電源投入前に耐電圧試験を行ってください。 by LINK-PP テクニカルサポート
  • A:
    PHYから管理インターフェースを介して情報を取得します。これは、密閉型メーターや端末の場合、前面の窓よりも実際には便利です。このバリアントにはライトパイプがないため、曇ったり、破損したり、ハウジング内に光が漏れたりすることはありません。ローカル表示が必要な場合は、コネクタにLEDを追加しようとするのではなく、ボード上の未使用のPHYピンに独自のLEDペアを取り付けてください。サービスマニュアルにマッピングを記載してください。何も表示されていない前面には何もヒントがありません。 by LINK-PP テクニカルサポート

ユーザーレビュー

  • 5

    レビューなし

  • 5スター
    97%
    4スター
    3%
    3スター
    0%
    2スター
    0%
    1スター
    0%
データなし
O *** d
Netherlands
確認済みの購入
5.0
2026-11-16
2回目の注文品も1回目と同じトレイレイアウトで届き、袋に記載された部品番号は説明書と一致していました。 =)
N *** i
コロンビア
確認済みの購入
5.0
2026-10-18
LPJM05125DNLがメーターボードに接続され、最初の試みで両方のペアが2.5Gで起動した。
B *** y
アラブ首長国連邦
確認済みの購入
5.0
2026-09-01
高さ13.30mmで、スペーサーなしでベゼルの下にすっきりと収まります。
A *** w
Sweden
確認済みの購入
4.0
2026-07-18
カートンは角が少しへこんでいましたが、ジャックはトレイにきちんと袋詰めされていました。PoE+でカメラに電源を供給したところ、最初の挿入で問題なく動作し、ベンチマークテストでは2.5Gbpsの安定した通信速度を維持しました。
Q *** i
Italy
確認済みの購入
5.0
2026-05-30
最初の製品をPoE+負荷をかけた状態で2.5Gの速度で1週間ベンチテストしたところ、筐体は触っても熱くならない程度に保たれていました。
