te 5-2337992-8 compatible link-pp lpjg0926henl 100 1000 base-t poe+ rj45 magjack single port tab down

TE 5-2337992-8 互換 LINK-PP LPJG0926HENL 100/1000 Base-T PoE+ RJ45 Magjack シングルポート タブダウン

製品概要

製品
TE 5-2337992-8 互換 LINK-PP LPJG0926HENL 100/1000 Base-T PoE+ RJ45 Magjack シングルポート タブダウン
SKU
178945
P / N
LPJG0926HENL
価格
623円
ステージ0
14419在庫あり
SOLD
49.4K
単価 623円
新規ユーザー: 1,586円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 158,550円 以上 2,378円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 475,650円 以上 7,928円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 792,750円 以上 15,855円 オフ
CPコード Linkpp100
製造: LINK-PPP / N: LPJG0926HENLSKU: 178945

TE 5-2337992-8と互換性がありますデータシート3Dモデルすべてのダウンロード

互換性のあるP/N:
5-2337992-8
ボリューム料金設定 オンライン価格プラン · 大量注文またはカスタム価格についてはお問い合わせください
623円
1~99個
511円
100~599個
448円
600~1,199個
342円
1,200~5,999個
293円
≥6,000個

これらの数量を超えるご注文、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
14419在庫あり
運送:
2,863円
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 95,130円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
SPQ 50
合計金額:
623円
パッケージの詳細
50台
1000台
トレイ
32 x 30 x 31 cm
0.008キロ
8キロ

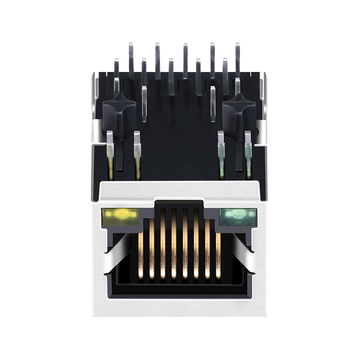

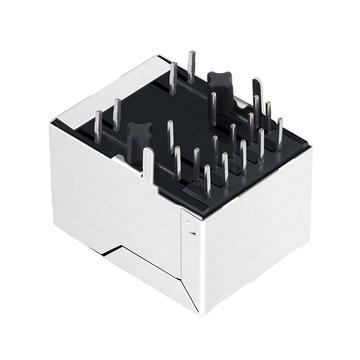

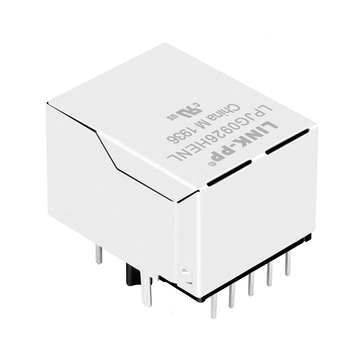

TE 5-2337992-8 互換 LINK-PP LPJG0926HENL 100/1000 Base-T RJ45 磁気モジュラー ジャック、インターコムおよび SMPS 用 (POE+、1 ポート、タブダウン、緑/黄色 LED)

製造またはハードウェアプロジェクトに、磁気部品とPoE+サポートを内蔵したTE Connectivity 5-2337992-8シングルポートRJ45モジュラージャックをお探しですか? LINK-PP LPJG0926HENLは、5-2337992-8と完全に互換性のある高性能な交換部品として設計されています。

この製品はTE Connectivityの部品番号5-2337992-8と完全に互換性があり、産業用PC(IPC)メーカー、スマートインターホン設計者、セキュリティカメラ、SMPS、カスタムRaspberry Pi 3B+ボードなどにシームレスな代替ソリューションを提供します。この5-2337992-8互換マグジャックを選択することで、ハードウェアエンジニアはPCBレイアウトの変更や回路図の再設計を必要とせずに、安定した生産ラインを維持できます。

相互参照と互換性の概要:

  • 主要ターゲット部品番号:TE Connectivity 5-2337992-8 / TE 5-2337992-8
  • 互換性のある交換部品番号: LINK-PP LPJG0926HENL (SKU: 88517)
  • 適合アプリケーション:TE 5-2337992-8 を指定するあらゆる組み込みメインボードまたはネットワークデバイスにおいて、100% ピン互換性のある代替品です。

LINK-PP 型番: LPJG0926HENL TE 部品番号 5-2337992-8
部品の状態 有効 コネクタ タイプ ジャック
極数・極数 10p8c (RJ45、イーサネット) アプリケーション-LAN イーサネット(PoE+)
ポート数 1x1ポート 速度 10/100/1000 Base-T
ラッチ Down ポートあたりのコア数 8
向き 90°角度(右) PCB マウント角度

サイドエントリー

シールド EMI タブ 無し LEDオプション

グリーン/イエロー

PCB FR4 PCB 保持ポスト

Tポスト

パッケージの高さ (インチ/mm) 0.524/13.30 パッケージの長さ (インチ/mm)

0.837/21.25

パッケージ幅 (インチ/mm) 0.627/15.93 温度

0℃~70℃

Bstサーキット はい AutomDX

はい

ダイオード いいえ コンタクト嵌合部のメッキ

ゴールド 6u"/15u"/30u"

巻数比 RX/TX 1CT:1CT 構成 RX/TX

T、C

詳細技術仕様書(5-2337992-8相当):

1. 電気的性能と磁気特性:

  • 速度性能:高速ネットワーク伝送のためのギガビットイーサネット(10/100/1000 Base-T)。
  • PoE規格:IEEE 802.3at(PoE+)規格に完全準拠し、最大30Wの電力供給をサポートします。
  • インダクタンス(OCL):100KHz、0.1V、8mA DCバイアス時で最小350μH。
  • 巻数比(TX/RX):平衡信号変換の場合、送信機1CT:1CT / 受信機1CT:1CT。
  • 絶縁電圧:最低1500Vrms。内部マイクロコントローラとイーサネットPHYを電気的サージから保護します。

2. 機械的構造とインターフェース:

  • 向き:90度直角、側面入口。
  • 実装タイプ:スルーホール(THT)基板への確実な機械的取り付けのために、はんだ付け用の取り付けピンを使用します。
  • ラッチ方向:ラッチ下(タブ下)構成。
  • LED構成:リアルタイムのリンクおよびアクティビティ状態監視のためのデュアルLEDインジケーター(左:緑、右:黄)。
  • シールド構造:はんだ付けテールピン付き銅合金シールド。EMIタブ接点なしで設計されており、TE 5-2337992-8の物理的な外形寸法と完全に一致します。
  • 全体寸法:幅:15.93 mm、高さ:13.30 mm、長さ/奥行き:21.25 mm。

3. 材料および環境基準:

  • 筐体材質:熱可塑性樹脂、UL 94V-0規格準拠(黒色)。
  • 接点めっき:接触抵抗を低減し、長寿命化を図るため、嵌合面のニッケル上に金めっきを施す。
  • 動作温度:標準的な商用動作温度範囲(0℃~70℃)に対応。
  • 適合性:世界的な環境および安全指令に準拠:UL認証、RoHS指令、REACH指令に準拠、ISO9001およびISO14001認証品質管理システムの下で製造。

の主な利点 LINK-PP 5-2337992-8 互換ソリューション:

  • シームレスな物理的交換:物理的なフットプリント、ピン配置、LEDの位置は、TE Connectivity 5-2337992-8と同一です。ハードウェア設計エンジニアは、Altium、Eagle、またはKiCadのフットプリントライブラリを更新することなく、組み立て中にコンポーネントをシームレスに交換できます。
  • 安定したサプライチェーンの代替案:TE Connectivityの部品に関して、長いリードタイムやサプライチェーンの遅延を回避できます。 LINK-PP LPJG0926HENLの標準在庫レベルを維持し、量産注文の安定した納期を確保します。
  • 自動SMT/THT組立に最適化:手動挿入およびウェーブはんだ付け生産ラインに対応した、安全な帯電防止トレイ(1トレイあたり50個、マスターカートンあたり1000個)に梱包されています。

サンプルおよび技術サポート:

この5-2337992-8互換マグジャックの技術データシート、2D機械図面、3D STP CADファイル、および無料のエンジニアリング試作サンプルは、ご要望に応じてご提供いたします。ハードウェアの相互参照リストの確認および大量購入のお見積もりについては、弊社の営業技術チームまでお問い合わせください。
