pulse jxd3-0004nl compatible link-pp lpjd6312dnl 10 100 base-t without led vertical rj45 connector

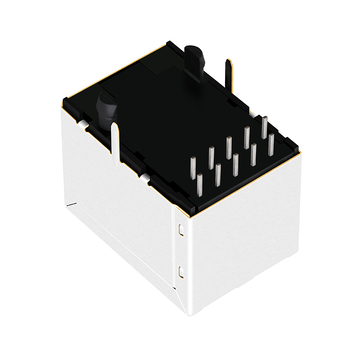

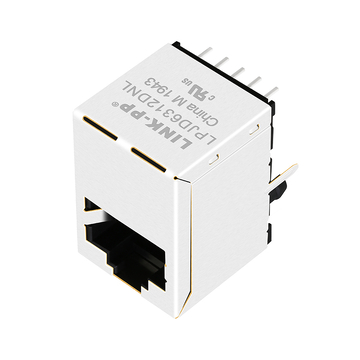

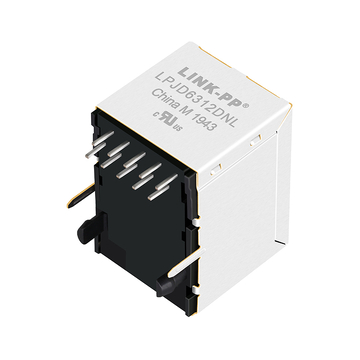

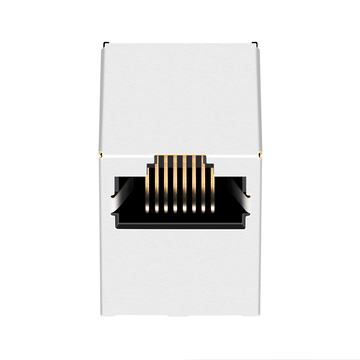

パルス JXD3-0004NL 互換品 LINK-PP LPJD6312DNL 10/100 Base-T LED なし垂直 RJ45 コネクタ

製品概要

製品
パルス JXD3-0004NL 互換品 LINK-PP LPJD6312DNL 10/100 Base-T LED なし垂直 RJ45 コネクタ
SKU
137365
P / N
LPJD6312DNL
価格
559円
ステージ0
400在庫あり
SOLD
8.5K
単価 559円
新規ユーザー: 1,586円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 158,550円 以上 2,378円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 475,650円 以上 7,928円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 792,750円 以上 15,855円 オフ
CPコード Linkpp100
製造: LINK-PPP / N: LPJD6312DNLSKU: 137365

Pulse JXD3-0004NLと互換性があります3Dモデルすべてのダウンロード

互換性:
Pulse
LINK-PP
互換性のあるP/N:
JXD3-0004NL
ボリューム料金設定 オンライン価格プラン · 大量注文またはカスタム価格についてはお問い合わせください
560円
1~99個
459円
100~599個
403円
600~1,199個
308円
1,200~5,999個
263円
≥6,000個

これらの数量を超えるご注文、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
400在庫あり
運送:
2,863円
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 95,130円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
SPQ 40
合計金額:
559円
パッケージの詳細
40台
640台
トレイ
37 x 30 x 30 cm
0.012キロ
7.5キロ

パルス JXD3-0004NL 互換品 LINK-PP LPJD6312DNL 10/100 Base-T マシン用垂直 RJ45 コネクタ (LED なしのトップエントリー)


LPJD6312DNL 速度 10/100 Base-T は、IEEE 802.3、UL、Reach、RoHs、ISO19001、ISO14001 規格に準拠しています。アラーム、テレビ、外科用機器などのアプリケーションをサポートするために使用できます。


LINK-PP 部品番号
LPJD6312DNL パルス 部品番号 JXD3-0004NL
部品の状態
有効 コネクタ タイプ
ジャック
極数・極数
10p8c (RJ45、イーサネット) アプリケーション-LAN
イーサネット(PoEなし)
ポート数
1x1ポート速度
10 / 100 Base-Tの
ラッチ
Upポートあたりのコア数
4
向き
180°角度(右)PCB マウント角度

THTはんだ

シールド EMI タブ
無しLEDオプション

LEDなし

PCB
FR4PCB 保持ポスト

Tポスト

パッケージの高さ (インチ/mm)
0.660/16.76パッケージの長さ (インチ/mm)

0.911/23.15

パッケージ幅 (インチ/mm)
0.634/16.10
温度
-40℃〜85℃
Bstサーキット
はいAutomDX

はい

ダイオード
いいえコンタクト嵌合部のメッキ

ゴールド 6u"/15u"/30u"

巻数比 RX/TX
1CT:1CT構成 RX/TX

T、C

LINK-PP

マッチング製品

ピクチャー ID番号 詳細説明 価格 ステージ0 商品をカートに追加

ダウンロード

3Dモデル LPJD6312DNL.zip
3Dモデル LPJD6312DNL.glb

Q&A

まだ質問はありません

仕様、互換性、納期について、最初に質問してみましょう。

質問する
  • A:
    部品図のプロファイルに従い、ピーク温度をプラスチックハウジングの定格内に収めてください。垂直な部品はオーブン内で高い位置にあり、小型の受動部品とはわずかに異なる温度になる可能性があるためです。最初の実行時にジャックに熱電対を取り付け、保持時間を少し調整しました。表面実装パッドが機械的負荷を受けるため、パネルを分離する際に部品付近で基板がたわまないようにしてください。その後、接合部のフィレットを両側から検査してください。 by LINK-PP テクニカルサポート
  • A:
    スプリングタブがないため、金属ベゼルに直接ワイプすることができず、シャーシボンディングは基板を通して行う必要があります。シールドパッドを専用のシャーシ領域に短く幅の広い経路で接続し、指定された接続点まで信号グランドとは分離しました。プラスチック製の筐体には接触する金属の端が残らないため、このバージョンを選択しました。筐体を閉じた後、テスターでボンディングを確認してください。 by LINK-PP テクニカルサポート
  • A:
    このジャックにはランプがないので、ステータスはホストから取得する必要があります。シャーシの小さな窓から2つのGPIO駆動LEDを引き出し、ファームウェアでリンクとアクティビティをマッピングし、フロントパネルにラベルを付けました。PHYが既にLEDピンを公開している場合は、それが最短ルートです。そうでない場合は、管理経由でスイッチレジスタをポーリングできます。いずれにしても、決定はコネクタではなく、ボード上で行うべきです。 by LINK-PP テクニカルサポート
  • A:
    180度回転する本体は、開口部が上向きになるように基板の上に設置されるため、フロントパネルが短い場合やコネクタを基板の端から離して配置する必要がある場合に便利です。弊社では、背の高いヒートシンクが基板の端の部分を占める場合に使用しました。ただし、筐体内部の高さが増し、プラグの出口角度も変わるため、ケーブルを取り付けた状態で蓋のクリアランスを確認してください。また、応力方向がはんだ接合部に移動します。 by LINK-PP テクニカルサポート
