we jw0-0006nl compatible link-pp lpju5303b50nl 10 100 base-t rj45 magnetics jack with dual usb tab up green green&yellow led

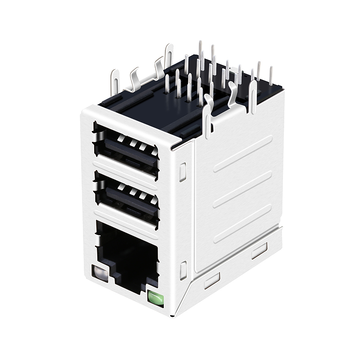

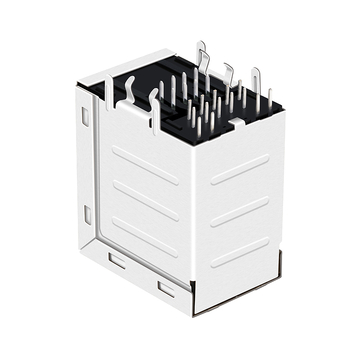

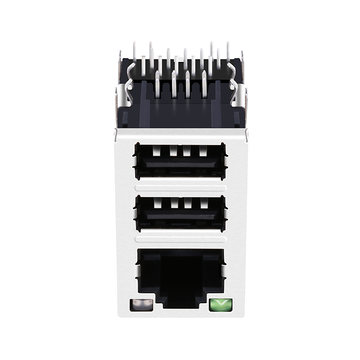

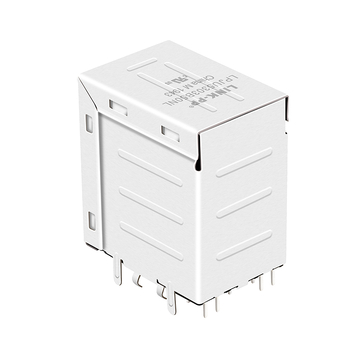

WE JW0-0006NL互換 LINK-PP LPJU5303B50NL 10/100 Base-T RJ45 磁気ジャック デュアル USB タブ付き 緑/緑&黄色 LED

製品概要

製品
WE JW0-0006NL互換 LINK-PP LPJU5303B50NL 10/100 Base-T RJ45 磁気ジャック デュアル USB タブ付き 緑/緑&黄色 LED
SKU
137259
P / N
LPJU5303B50NL
価格
1,078円
ステージ0
1300在庫あり
SOLD
27.2K
単価 1078円
新規ユーザー: 1,586円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 158,550円 以上 2,378円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 475,650円 以上 7,928円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 792,750円 以上 15,855円 オフ
CPコード Linkpp100
製造: LINK-PPP / N: LPJU5303B50NLSKU: 137259

Pulse JW0-0006NLと互換性がありますデータシート3Dモデルすべてのダウンロード

互換性:
Pulse
LINK-PP
互換性のあるP/N:
JW0-0006NL
ボリューム料金設定 オンライン価格プラン · 大量注文またはカスタム価格についてはお問い合わせください
1078円
1~99個
884円
100~599個
776円
600~1,199個
593円
1,200~5,999個
507円
≥6,000個

これらの数量を超えるご注文、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
1300在庫あり
運送:
2,863円
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 95,130円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
SPQ 50
合計金額:
1078円
パッケージの詳細
50台
500台
トレイ
45.5 x 31 x 17.5 cm
0.018キロ
9.2キロ

WE JW0-0006NL互換 LINK-PP LPJU5303B50NL 10/100/1000 Base-T タブアップ デジタル カメラ用デュアル USB RJ45 磁気ジャック (デュアル USB オレンジ&グリーン/イエロー LED)


LPJU3401AONL 速度 10/100 Base-T、IEEE 802.3、UL、Reach、RoHs、ISO19001、ISO14001 規格に準拠しています。イーサネット制御、ゲーム コントローラー、SMPS、ルーターに使用できます。


LINK-PP 型番:
LPJU5303B50NL パルス部品番号 JW0-0006NL
部品の状態
有効 コネクタ タイプ
ジャック
極数・極数
8p8c (RJ45、イーサネット) アプリケーション-LAN
イーサネット(PoEなし)
ポート数
デュアル USB を備えたシングル ポート速度
10/100/1000 Base-T
ラッチ
UPポートあたりのコア数
8
向き
90°角度(右)PCB マウント角度

サイドエントリー

シールド EMI タブ
無しLEDオプション

緑/緑&黄色のLED

PCB
FR4PCB 保持ポスト

Tポスト

パッケージの高さ (インチ/mm)
1.220/31.00パッケージの長さ (インチ/mm)

1.080/27.43

パッケージ幅 (インチ/mm)
0.741/18.82
温度
0℃~+70℃
Bstサーキット
はいAutomDX

はい

ダイオード
いいえコンタクト嵌合部のメッキ

ゴールド 6u"/15u"/30u"

巻数比 RX/TX
1CT:1CT構成 RX/TX

T、C

LINK-PP

マッチング製品

ピクチャー ID番号 詳細説明 価格 ステージ0 商品をカートに追加

ダウンロード

製品図面 LPJU5303B50NL-図面.pdf

Q&A

まだ質問はありません

仕様、互換性、納期について、最初に質問してみましょう。

質問する
  • A:
    はい。RJ45側は100Base-Tと1000Base-Tの両方に対応しており、組み立て済みの基板で2時間かけて各レートをCRCエラーなしで維持しました。予備のペアは開放したままにして、PSEコントローラとブリッジは完全に取り外してください。この部品は電源電圧を伝送する定格ではないためです。磁気部品はこのコンボハウジング内には含まれていないため、トランスを近くに配置し、4つのペアの長さを約2mm以内に揃えてください。 by LINK-PP テクニカルサポート
  • A:
    コネクタからではなく、基板から配線してください。このバージョンでは、筐体とベゼルの間に導電接続が全くないため、ケーブルシールドをコンパクトな低インピーダンス配線で基板グランドに接続し、取り付けランドの横に2つのステッチングビアを設けてください。金属ケースの場合は、代わりに切り欠き部分にガスケット材または別体のスプリングフィンガーを取り付けてください。コーティングされたベゼルは、それ自体では導通しません。 by LINK-PP テクニカルサポート
  • A:
    カメラハウジングでは、ギリギリではありましたが、クリアランスは確保できました。スタックの高さは31.00 mm、幅は18.82 mmで、両側の側壁までのスペースは1.9 mmです。USB開口部は両方ともネットワークポートの上に重ねて配置されています。リジッドブーツとフル幅のUSBハウジングの両方が、その狭い垂直の隙間に収まります。特に直角ケーブルや太いケーブルの場合は、ベゼルを固定する前に両方のプラグを一緒に仮組みしてください。少し高めの切り欠きにすると、必要なクリアランスが確保できることが多いです。 by LINK-PP テクニカルサポート
  • A:
    これは意図的な組み合わせなので、シンボルでは左右を鏡像としてではなく、異なる部分として扱ってください。ファームウェアをフリーズする前に、各ダイを独自の PHY 出力から駆動し、リンクとアクティビティの規則をアセンブリ カードに書き込んでください。正面からでは、技術者は色で 2 つの緑色を区別できないためです。直列抵抗と 3.3 V のベンチ レールを使用して極性を確認してください。逆極性保護はありません。抵抗値は電源レールに準じ、通常は 3.3 V で数百オームです。 by LINK-PP テクニカルサポート
