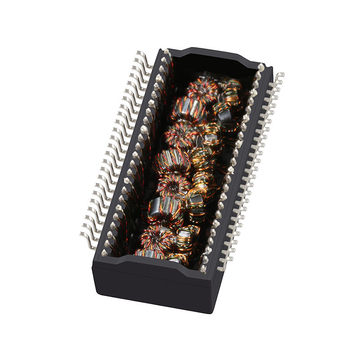

LP6080ANLE dual port 1000 base-t poe+ 48 pin lan magnetics transformer

LP6080ANLE デュアルポート 1000 BASE-T PoE+ 48 ピン lan 磁気トランス

製品概要

製品
LP6080ANLE デュアルポート 1000 BASE-T PoE+ 48 ピン lan 磁気トランス
SKU
112541
P / N
LP6080ANLE
価格
285円
ステージ0
532在庫あり
SOLD
12.4K
単価 285円
新規ユーザー: 1,586円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 158,550円 以上 2,378円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 475,650円 以上 7,928円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 792,750円 以上 15,855円 オフ
CPコード Linkpp100
P / N: LP6080ANLESKU: 112541

LINK-PP オリジナルデータシート3Dモデルすべてのダウンロード

互換性:
Belfuse
LINK-PP
互換性のあるP/N:
LP6080ANLE
ボリューム料金設定 オンライン価格プラン · 大量注文またはカスタム価格についてはお問い合わせください
285円
1~9個
285円
10~349個
271円
350~1,399個
263円
1,400~9,799個
251円
9,800~19,599個
240円
≥19,600個

これらの数量を超えるご注文、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
532在庫あり
運送:
2,863円
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 95,130円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
SPQ 350
合計金額:
285円
パッケージの詳細
350台
1400台
リール
37 x 37 x 25 cm
0.0025キロ
7キロ

LINK-PP LP6080ANLE 10/100/1000 BASE-T lan 磁気トランスルーター用 (PoE+ SMD 48PIN デュアルポート)


LP6080ANLE 速度 10/100/1000 Base-T は、IEEE 802.3 at、UL、Reach、RoHs、ISO19001、ISO14001 規格に準拠しています。ルーター、スマート ホーム、スマート メーター、衛星に使用できます。


LINK-PP 型番:
LP6080ANLE トランスタイプ
LANトランス
部品の状態
有効 巻数比 - プライマリ:セカンダリ
1:1 トランスミッター、1:1 レシーバー
構築
オープンフレーム
アプリケーション-LAN
イーサネット(PoE+)
ポート数
デュアルポート速度
10/100/1000 Base-T
パッケージ
テープ&リールポートあたりのコア数
16
AutomDX
はいコメント

NL バージョンと同じ

暗証番号
48
装着タイプ

表面実装

パッケージの高さ (インチ/mm)
0.285/7.24パッケージの長さ (インチ/mm)1.095/27.81
パッケージ幅 (インチ/mm)
0.625/15.88温度
-40℃~+85℃
巻数比 RX/TX
1CT:1CT
構成 RX/TX
T、C、S


LINK-PP

マッチング製品

ピクチャー ID番号 詳細説明 価格 ステージ0 商品をカートに追加

ダウンロード

3Dファイル LP6080ANLE.3d_stp.zip
3Dファイル LP6080ANLE.glb

Q&A

まだ質問はありません

仕様、互換性、納期について、最初に質問してみましょう。

質問する
  • A:
    巻線は空気にさらされています。そのため、オープンフレーム構造の部品は、ポッティング構造の部品よりも低温で動作します。ポートあたり25Wの出力で、当社のモジュールは周囲温度より約20℃上昇しました。それでも、本体上部には数ミリの空間を確保しました。 by LINK-PP テクニカルサポート
  • A:
    各ポートにはそれぞれセンタータップのペアがあるため、個別の電源供給、または2ポートインジェクタが必要です。弊社ではデュアルインジェクタを使用し、両方とも25Wで動作させました。電源供給を1つにまとめると、2つの負荷が同じ巻線にかかることになります。この部品はそういう構造にはなっていません。 by LINK-PP テクニカルサポート
  • A:
    定格温度範囲は-40℃から85℃です。霜が降り、夏の強い日差しにさらされるポールボックスに設置しました。巻線を計測したところ、同じ値でした。本体は高さ7.24mm、長さ27.81mmなので、設置スペースに収まりました。 by LINK-PP テクニカルサポート
  • A:
    48本のピンには2つのポートがあり、それぞれのポートの中央タップからDC電源が出力されます。PoE+はピン数を増やすのではなく電流を増やす方式なので、この列は通常のデュアルポート部品と同じように見えます。各ポートに25Wの電力を同時に供給しましたが、モジュールは問題なく動作しました。 by LINK-PP テクニカルサポート
  • A:
    A: 確かに、品質にご満足いただけない場合は、元の箱を送り返して交換または返金していただけます。返品の送料はお客様が負担します。返送費用は弊社が負担します。 B: 間違った商品を手に入れた場合と自分自身による間違い; 私たちは返品も提供できます。ただし、船費は両方支払う必要があります。交換または返金を依頼することができます。 by LINK-PP テクニカルサポート

ユーザーレビュー

  • 5

    レビューなし

  • 5スター
    98%
    4スター
    2%
    3スター
    0%
    2スター
    0%
    1スター
    0%
データなし
S *** s
確認済みの購入
5.0
2026-11-14
ルーターボードには電源ポートが2つあり、このブロックはジャックをすっきりと保ちます。フレームの高さは7.24mm、長さは27.81mmで、スペースにぴったり収まります。600個がリフロー処理されました。待った甲斐がありました。:D
F *** d
確認済みの購入
5.0
2026-03-30
両ブロックとも、耐電圧試験において絶縁状態が維持された。両端の温度範囲において、仕様値の範囲内であった。
T *** d
確認済みの購入
5.0
2025-09-10
48個のパッドはすべてリフロー処理で綺麗に仕上がりました。波状のテストでもブリッジは発生せず、しっかりと保持されました。
Y *** t
確認済みの購入
5.0
2025-06-11
テープとリールは途切れることなくラインに供給された。2回目の注文品は梱包が以前より良くなっていた。
W *** t
確認済みの購入
5.0
2024-10-17
オープンフレームブロックはルーターボード上のジャックの後ろに配置され、両方の巻線が電源ポートに電力を供給します。ポートあたり16本のコアは必要以上に多いですが、余分なペアのおかげでフィールドジャンパーを節約できました。高さは7.24mmで、600個が耐電圧試験に合格しています。
