x multiple xrjv-s-01-8-8-4-9b4 compatible link-pp lpje681bdnl green yellow led 8p8c vertical modular jack without integrated magnetics

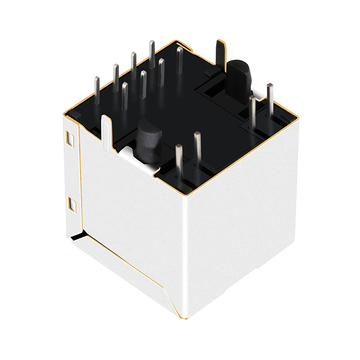

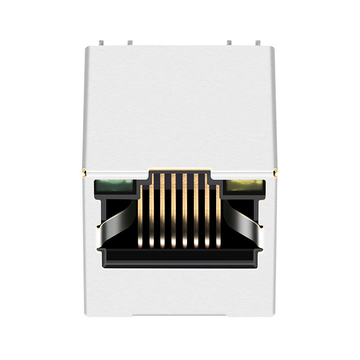

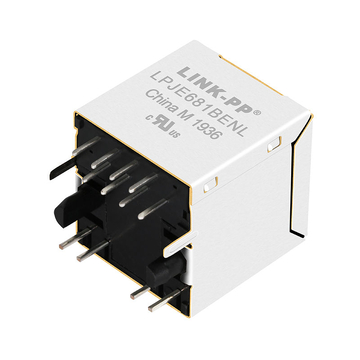

X 複数の XRJV-S-01-8-8-4-9B4 互換 LINK-PP LPJE681BDNL 緑/黄色 LED 8P8C 垂直モジュラー ジャック、統合磁気なし

製品概要

製品
X 複数の XRJV-S-01-8-8-4-9B4 互換 LINK-PP LPJE681BDNL 緑/黄色 LED 8P8C 垂直モジュラー ジャック、統合磁気なし
SKU
104051
P / N
LPJE681BDNL
価格
92円
ステージ0
873在庫あり
SOLD
11.8K
単価 92円
新規ユーザー: 1,586円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 158,550円 以上 2,378円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 475,650円 以上 7,928円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 792,750円 以上 15,855円 オフ
CPコード Linkpp100
製造: LINK-PPP / N: LPJE681BDNLSKU: 104051

X Multiple XRJV-S-01-8-8-4-9B4に対応データシート3Dモデルすべてのダウンロード

互換性のあるP/N:
XRJV-S-01-8-8-4-9B4
ボリューム料金設定 オンライン価格プラン · 大量注文またはカスタム価格についてはお問い合わせください
92円
1~99個
92円
100~999個
83円
1,000~4,999個
80円
5,000~9,999個
78円
10,000~14,999個
75円
≥15,000個

これらの数量を超えるご注文、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
873在庫あり
運送:
2,863円
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 95,130円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
SPQ 100
合計金額:
92円
パッケージの詳細
100台
3000台
トレイ
46.5 x 29.5 x 36 cm
0.007キロ
20.1キロ

X 複数の XRJV-S-01-8-8-4-9B4 互換 LINK-PP LPJE681BDNL インターコムおよびルーター用統合磁気なし垂直モジュラー ジャック (8P8C、緑/黄色 LED)


LPJE681BDNL は速度 10/100 Base-T をサポートし、IEEE 802.3、UL、Reach、RoHs、ISO19001、ISO14001 規格に準拠しています。 SMPS、産業用PC、インターコム、ルーターなどのアプリケーションをサポートするために使用できます。


LINK-PP 型番:
LPJE681BDNL X 複数の部品番号 XRJV-S-01-8-8-4-9B4
部品の状態
有効 コネクタ タイプ
ジャック
極数・極数
8p8c (RJ45、イーサネット) アプリケーション-LAN
-
ポート数
1x1ポート速度
-
ラッチ
Upポートあたりのコア数
-
向き
180°角度(右)PCB マウント角度

THTはんだ

シールド EMI タブ
無しLEDオプション

グリーン/イエロー

PCB
FR4PCB 保持ポスト

Tポスト

パッケージの高さ (インチ/mm)
0.665/16.90パッケージの長さ (インチ/mm)

0.657/16.70

パッケージ幅 (インチ/mm)
0.630/16.00
温度
-40℃〜85℃
Bstサーキット
はいAutomDX

はい

ダイオード
いいえコンタクト嵌合部のメッキ

ゴールド 6u"/15u"/30u"

巻数比 RX/TX
1CT:1CT構成 RX/TX

T、C

LINK-PP

マッチング製品

ピクチャー ID番号 詳細説明 価格 ステージ0 商品をカートに追加

ダウンロード

LPJE681BDNL 図面 LPJE681BDNL.pdf

Q&A

まだ質問はありません

仕様、互換性、納期について、最初に質問してみましょう。

質問する
  • A:
    当社の設計では、この直立した筐体内部には巻線は配置されていません。絶縁体とタップは、その隣にあるホスト基板上に配置されています。8つの接点は、トランスを介さずに配線の末端まで届きます。あなたの回路図は、磁気部品を適切な位置に配置しすぎています。 by LINK-PP テクニカルサポート
  • A:
    シールドシェルは1x1ボディを包み込み、ベースフランジで基板と接合します。シールドの導通は、これらのハンダ付けされたテールを通してグランドプレーンまで伸びています。この部品には別途EMIクリップは必要ありません。レイアウトによって、フランジが接する部分でリターンが閉じられます。 by LINK-PP テクニカルサポート
  • A:
    このジャックは垂直に取り付けられ、本体は基板から直角に持ち上がります。テール部分はスルーホールピンで、メッキされた穴に圧入されます。ベースの下にある成形されたペグが、取り付け時にジャックを直角に固定します。基板のアートワークには、そのペグ用の穴が設けられています。 by LINK-PP テクニカルサポート
  • A:
    両方のレンズウィンドウは、エンコードなしでリード線を基板に直接接続します。リンク速度に関連付けられた色は公開していません。駆動電流はコネクタのお客様側から供給されます。どの色が何を示すかは、お客様の基板でラベル付けしてください。 by LINK-PP テクニカルサポート
