we 749020020 compatible link-pp lp5014nl 100 1000 base-t dual port smt 48 pin discrete lan magnetics

WE 749020020 互換 LINK-PP LP5014NL 100/1000 Base-T デュアル ポート SMT 48 PIN ディスクリート LAN 磁気

製品概要

製品
WE 749020020 互換 LINK-PP LP5014NL 100/1000 Base-T デュアル ポート SMT 48 PIN ディスクリート LAN 磁気
SKU
103805
P / N
LP5014NL
価格
215円
ステージ0
48004在庫あり
SOLD
26K
単価 215円
新規ユーザー: 1,586円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 158,550円 以上 2,378円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 475,650円 以上 7,928円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 792,750円 以上 15,855円 オフ
CPコード Linkpp100
製造: LINK-PPP / N: LP5014NLSKU: 103805

WE 749020020と互換性があります3Dモデルすべてのダウンロード

互換性のあるP/N:
749020020
ボリューム料金設定 オンライン価格プラン · 大量注文またはカスタム価格についてはお問い合わせください
216円
1~9個
215円
10~349個
168円
350~1,399個
162円
1,400~9,799個
151円
9,800~19,599個
133円
≥19,600個

これらの数量を超えるご注文、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
48004在庫あり
運送:
2,863円
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 95,130円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
SPQ 350
合計金額:
215円
パッケージの詳細
350台
1400台
リール
37 x 37 x 25 cm
0.005キロ
7キロ

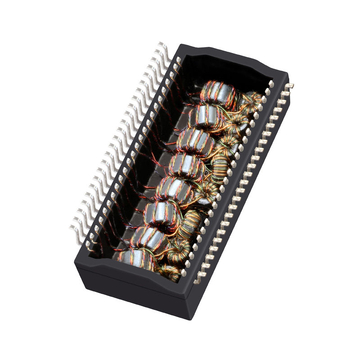

WE 749020020 互換 LINK-PP LP5014NL 100/1000 Base-T 外科用機器用ディスクリート LAN 磁気 (SMT、48 PIN、シングルポート)


LP5014NL は速度 100/1000 Base-T をサポートし、IEEE 802.3、UL、Reach、RoHs、ISO19001、ISO14001 規格に準拠しています。デジタル カメラ、ルーター、オートメーション、ネットワーク ファイアウォールなどのアプリケーションをサポートするために使用できます。


LINK-PP 型番:
LP5014NL WE部品番号 749020020
部品の状態
有効 トランスタイプ
LANトランス
構築
オープンフレーム
アプリケーション-LAN
イーサネット(PoEなし)
ポート数
デュアルポート速度
10/100/1000 Base-T
パッケージ
テープ&リールポートあたりのコア数
16
AutomDX
はいコメント

NL バージョンと同じ

暗証番号
48
装着タイプ

表面実装

パッケージの高さ (インチ/mm)
0.276/7.00パッケージの長さ (インチ/mm)1.102/28.00
パッケージ幅 (インチ/mm)
0.606/15.40温度
0℃~+70℃
巻数比 RX/TX
1CT:1CT
構成 RX/TX
T、C、S


LINK-PP

マッチング製品

ピクチャー ID番号 詳細説明 価格 ステージ0 商品をカートに追加

ダウンロード

3Dファイル LP5014NL.3d_stp.zip
3Dファイル LP5014NL.glb

Q&A

まだ質問はありません

仕様、互換性、納期について、最初に質問してみましょう。

質問する
  • A:
    部品は固定された向きでテープに巻かれて届くため、フィーダーに部品をセットする前に、梱包図でピックアップ方向を確認してください。ラインの準備が整うまでリールは密封したままにしておき、開封後は床面寿命を記録しました。これは、開いた状態のフレームが長時間の湿気に弱いためです。ユニットを緩めて取り出すと、リード線が曲がってしまうのがよくある損傷です。最初の数個の配置は拡大鏡で確認してください。 by LINK-PP テクニカルサポート
  • A:
    4組のペアそれぞれに、独自のバイアスまたは電源ノードにつながるタップがあり、ピンの近くに小さなコンデンサがあります。デュアルポートレイアウトでは、これは8つの独立した接続であり、スペースを節約するためにそれらを接続すると、チャネル間のノイズが発生します。終端ネットワークについてはPHYリファレンス図に従い、抵抗器はトランスの近くに配置しました。基板をリリースする前に、リターンパスを測定してください。 by LINK-PP テクニカルサポート
  • A:
    オープンフレームとは、巻線が露出しており、周囲にポッティングボックスがないことを意味します。そのため、密閉型部品よりも組み立て工程が重要になります。最初の組み立てでは、無洗浄フラックスを使用し、水洗は省略しました。その後、巻線間の絶縁抵抗を確認しました。筐体が湿っている場合は、後からコーティングを追加することもできますが、熱特性が変化するため、再評価が必要です。ユニットはボビンの端を持って取り扱ってください。 by LINK-PP テクニカルサポート
  • A:
    1つのパッケージに2つの完全なギガビットチャネルが収まるため、ピン数は48本になります。各ポートは4つの差動ペアとセンタータップを備えているため、レイアウトではそれぞれ独立したデカップリングを備えた2つのブロックとして扱う必要があります。配線前にPHYデータシートとピン配置を照合し、2つのセットを対称に保ちました。ポート間でタップネットワークを共有するのは、この回路図でよくある間違いです。 by LINK-PP テクニカルサポート
