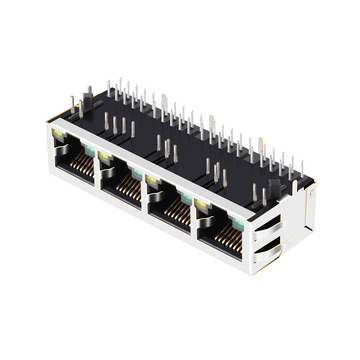

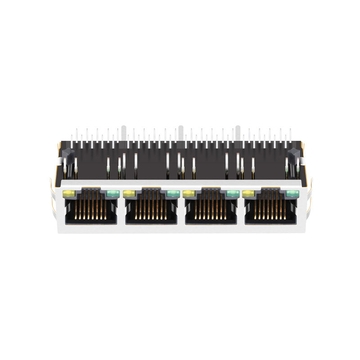

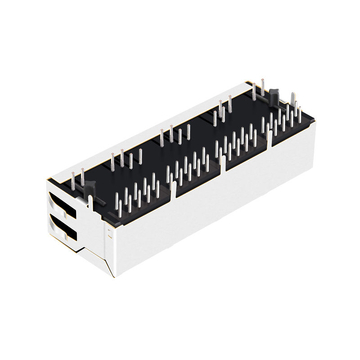

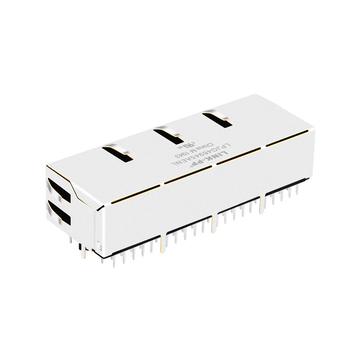

pulse jxd0-4015nl compatible link-pp lpjg46945aenl 10 100 1000 base-t 1x4 port gigabit rj45 magjack tab down green yellow led

パルス JXD0-4015NL 互換品 LINK-PP LPJG46945AENL 10/100/1000 Base-T 1x4ポート ギガビット RJ45 Magjack タブダウン 緑/黄LED

製品概要

製品
パルス JXD0-4015NL 互換品 LINK-PP LPJG46945AENL 10/100/1000 Base-T 1x4ポート ギガビット RJ45 Magjack タブダウン 緑/黄LED
SKU
101845
P / N
LPJG46945AENL
価格
1,998円
ステージ0
1100在庫あり
SOLD
8.9K
単価 1998円
新規ユーザー: 1,586円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 158,550円 以上 2,378円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 475,650円 以上 7,928円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 792,750円 以上 15,855円 オフ
CPコード Linkpp100
製造: LINK-PPP / N: LPJG46945AENLSKU: 101845

Pulse JXD0-4015NLと互換性がありますデータシート3Dモデルすべてのダウンロード

互換性:
Pulse
LINK-PP
互換性のあるP/N:
JXD0-4015NL
ボリューム料金設定 オンライン価格プラン · 大量注文またはカスタム価格についてはお問い合わせください
1998円
1~99個
1658円
100~599個
1418円
600~1,199個
1259円
1,200~5,999個
1119円
≥6,000個

これらの数量を超えるご注文、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
1100在庫あり
運送:
2,863円
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 95,130円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
SPQ 20
合計金額:
1998円
パッケージの詳細
20台
400台
トレイ
37 x 30 x 30 cm
0.025キロ
10キロ

パルス JXD0-4015NL 互換品 LINK-PP LPJG46945AENL 10/100/1000 Base-T コネクタ イーサネット、光ターミナルおよびブルーレイ用 (1x4 ポート、タブダウン、緑/黄色 LED)

LPJG46945AENL は、速度 10/100/1000 Base-T をサポートし、IEEE 802.3、UL、Reach、RoHs、ISO19001、ISO14001 規格に準拠しています。光端末、Bluray、DVD、Web カメラなどのアプリケーションをサポートするために使用できます。

LINK-PP 型番: LPJG46945AENL パルス部品番号 JXD0-4015NL
部品の状態 有効 コネクタ タイプ ジャック
極数・極数 10p8c (RJ45、イーサネット) アプリケーション-LAN イーサネット(PoEなし)
ポート数 1x4ポート 速度 10/100/1000 Base-T
ラッチ Down ポートあたりのコア数 8
向き 90°角度(右) PCB マウント角度

サイドエントリー

シールド EMI タブ 自律的AI LEDオプション

緑/黄色のLED

PCB FR4 PCB 保持ポスト

Tポスト

パッケージの高さ (インチ/mm) 0.527/13.39 パッケージの長さ (インチ/mm)

0.831/21.10

パッケージ幅 (インチ/mm) 2.325/59.06 温度 -40℃〜85℃
Bstサーキット はい AutomDX

はい

ダイオード いいえ コンタクト嵌合部のメッキ

ゴールド 6u"/15u"/30u"

巻数比 RX/TX 1CT:1CT 構成 RX/TX

T、C

LINK-PP

マッチング製品

ピクチャー ID番号 詳細説明 価格 ステージ0 商品をカートに追加

ダウンロード

LPJG46945AENL 図面 LPJG46945AENL-図面.pdf

Q&A

まだ質問はありません

仕様、互換性、納期について、最初に質問してみましょう。

質問する
  • A:
    トラフィックを送信する前に、1 対 1 の巻線比とタップ レールを回路図と比較することから始めます。次に、3 つの速度それぞれでリンクをトレーニングし、エラー カウンターを監視します。内蔵トランスにより配置作業は不要になりますが、タップ接続が間違っていると、長いケーブルでは到達距離が短くなります。100 メガビットと 1000 メガビットで PHY レジスタをキャプチャし、短いリード線と 90 メートルのケーブルを接続してからバッチを承認しました。 by LINK-PP テクニカルサポート
  • A:
    リリース用タブは下面に配置されるため、開口部の上ではなく下に空きスペースが必要です。これは、ディスプレイやラベルストリップが上部パネルを占めるシャーシに適していますが、基板を垂直にするとケーブルブーツの向きが変わってしまいます。下端が凹んでいるとタブを押しにくくなる可能性があるため、筐体チームに実際のプラグを取り付けたモックアップを作成してもらうよう依頼してください。シャーシの図面と照らし合わせてクリアランスを確認し、ブーツの曲がりのためのスペースを確保してください。 by LINK-PP テクニカルサポート
  • A:
    各開口部にはPHYから駆動される緑と黄色のウィンドウがあり、4つのポートがあるため、マッピングする出力は8つになります。リンクとアクティビティはすべてのポートで同じ方法で割り当て、そのマッピングを凡例に印刷し、最初のボードでライブケーブルを使用してポートごとに極性を確認しました。どの機能を選択するかよりも、色の一貫性を保つことの方が重要です。逆方向の駆動は暗いウィンドウとして表示されるため、起動時にすぐに確認できます。 by LINK-PP テクニカルサポート
  • A:
    長いシェルが1つあれば、パネルの切り抜きと取り付けポイントは1セットで済み、前面のスペースを節約しながら4つの開口部を機械的に連結できます。シールドタブはストリップ全体に沿って配置されているため、片端だけでなくベゼルの複数の箇所でボンディングを確認しました。ポートが破損した場合はブロック全体を交換する必要があるため、予備を保管しています。スイッチパネルが密集している場合はこのトレードオフは有効で、共通のフレームにより4つの開口部すべてが同一平面上に収まります。 by LINK-PP テクニカルサポート
