we mic66311-0171t-lf3 compatible link-pp lpj6049bgnl 100 base-t single port rj45 poe magnetics jack tab up yellow green led

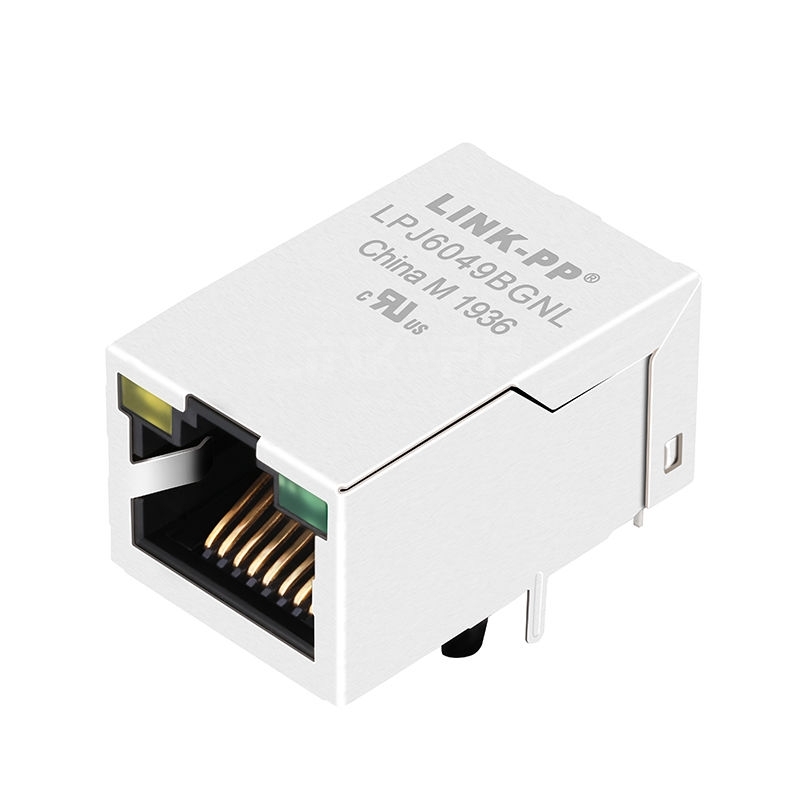

WE MIC66311-0171T-LF3 互換 LINK-PP LPJ6049BGNL 100 Base-T シングルポート RJ45 POE 磁気ジャックタブアップ黄色/緑色 LED

製品概要

製品
WE MIC66311-0171T-LF3 互換 LINK-PP LPJ6049BGNL 100 Base-T シングルポート RJ45 POE 磁気ジャックタブアップ黄色/緑色 LED
SKU
93904
P / N
LPJ6049BGNL
価格
629円
ステージ0
1707在庫あり
SOLD
90.2K
単価 629円
新規ユーザー: 1,586円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 158,550円 以上 2,378円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 475,650円 以上 7,928円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 792,750円 以上 15,855円 オフ
CPコード Linkpp100
製造: LINK-PPP / N: LPJ6049BGNLSKU: 93904

WE MIC66311-0171T-LF3と互換性がありますデータシート3Dモデルすべてのダウンロード

ボリューム料金設定 オンライン価格プラン · 大量注文またはカスタム価格についてはお問い合わせください
629円
1~99個
516円
100~599個
453円
600~1,199個
346円
1,200~5,999個
296円
≥6,000個

これらの数量を超えるご注文、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
1707在庫あり
運送:
2,863円
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 95,130円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
SPQ 50
合計金額:
629円
パッケージの詳細
50台
1200台
トレイ
32 x 30 x 31 cm
0.007キロ
8.5キロ

WE MIC66311-0171T-LF3 互換 LINK-PP LPJ6049BGNL 100 Base-T RJ45 マグネティックスジャック(整流ダイオード、POE、シングルポート、タブアップ、黄/緑LED)


その LINK-PP LPJ6049BGNLは10/100 Base-Tの速度をサポートし、IEEE 802.3 af、UL、Reach、RoHS、ISO19001、ISO14001規格に準拠しています。ハンドヘルドデバイス、ゲームコントローラー、患者ケア、ゲームコントローラーなどのアプリケーションをサポートするために使用できます。


LINK-PP 部品番号
LPJ6049BGNL WE部品番号 MIC66311-0171T-LF3
部品の状態
有効 コネクタ タイプ
ジャック
極数・極数
10p8c (RJ45、イーサネット) アプリケーション-LAN
イーサネット(PoE)
ポート数
1x1ポート速度
10 / 100 Base-Tの
ラッチ
UPポートあたりのコア数
6
向き
90°角度(右)PCB マウント角度

サイドエントリー

シールド EMI タブ
無しLEDオプション

黄色/緑色のLED

PCB
FR4PCB 保持ポスト

Tポスト

パッケージの高さ (インチ/mm)
0.530/13.45パッケージの長さ (インチ/mm)

0.994/25.25

パッケージ幅 (インチ)
0.636/16.15温度

-40℃〜85℃

Bstサーキット
いいえAutomDX

はい

ダイオード
整流ダイオードコンタクト嵌合部のメッキ

ゴールド 6u"/15u"/30u"

巻数比 RX/TX
1CT:1CT構成 RX/TX

T、C

LINK-PP

マッチング製品

ピクチャー ID番号 詳細説明 価格 ステージ0 商品をカートに追加

ダウンロード

LPJ6049BGNL 図面 LPJ6049BGNL-図面.pdf

Q&A

まだ質問はありません

仕様、互換性、納期について、最初に質問してみましょう。

質問する
  • A:
    これは誤解を招く表示であり、リンクの問題ではありません。2 つの LED は別々の PHY 出力であり、リンクまたはアクティビティを示す色はジャックではなくドライバで固定されています。これらを入れ替えてもポートは 100M でネゴシエーションしますが、パネルを読み取る技術者はトラフィックについて誤った結論を下すことになります。カラー マップは起動シートに記載し、最初の製品で両方の LED を確認します。暗いパネルでは、黄緑色のペアは遠くからでもよく読み取れます。 by LINK-PP テクニカルサポート
  • A:
    ハウジングがシャーシに他に経路がない場合、このバリアントはEMIタブなしで出荷されるため、シェルとパネルの接合部でボンディングが行われ、塗装または陽極酸化処理によってその接合部が浮いた状態になります。開口部に沿ってむき出しのコンタクトストリップをマスキングし、ジャックシールドからシャーシまでの導通をメーターでチェックします。浮いたシェルでも10/100リンクは完全に機能するため、唯一の症状はコンプライアンススキャンでの放射エミッションの不合格です。 by LINK-PP テクニカルサポート
  • A:
    そうなります。この部品にはダイオード(整流ダイオード)が搭載されているため、802.3af の整流は既に筐体内にあり、基板上に 2 つ目のブリッジを追加すると、順方向電圧降下が 2 つ直列になります。これにより約 1 ボルトが無駄になり、熱がホスト基板に移動します。密閉型メーター筐体の場合、これはまさに望ましくない場所です。センター タップを負荷に直接配線し、最初の組み立ての前に図面からダイオードの極性を確認してください。このロットのデータシートには極性が記載されていませんでした。 by LINK-PP テクニカルサポート
  • A:
    はい、これらは2つの異なるものです。ボブ・スミス終端はコモンモードネットワークですが、このバリアントでは省略されているため、エミッションバジェットに必要な場合はホストボードに追加する必要があります。センタータップは別の接続であり、内蔵整流ダイオードを介して802.3af電源パスを伝送します。センタータップを開放したままにすると、ノイズを修正するのではなく、電源が遮断されます。ボード上でコモンモードパスを完成させ、PSEを接続した状態でタップバイアスが存在することを確認してください。どちらの変更も10/100データペアには影響しません。 by LINK-PP テクニカルサポート

ユーザーレビュー

  • 5

    レビューなし

  • 5スター
    100%
    4スター
    0%
    3スター
    0%
    2スター
    0%
    1スター
    0%
データなし
A *** y
確認済みの購入
5.0
2026-11-15
10箇所に8箇所が取り付けられており、残りの2箇所にはランプの脚が取り付けられています。シートもその線に合わせて作られていました。両方のランプは一発で点灯しました。 =)
X *** n
確認済みの購入
5.0
2026-08-29
高さ13.45mm、幅16.15mmで、プレートはぴったり合っていた。全長についても特に問題はなかった。
V *** y
確認済みの購入
5.0
2026-06-24
2月に最初のロットをドアコントローラーに取り付け、6月には2回目のロットを取り付けました。どちらも直角タイプなので、ケーブルはプレートに沿って配線されます。どちらのロットでもピンが浮き上がることはありませんでした。試験導入以来、これが標準仕様となっています。
E *** s
確認済みの購入
5.0
2026-05-19
LPJ6049BGNLは最初の通過で設置され、再加工は不要でした。ブリッジなしで波を乗り越えました。
W *** n
確認済みの購入
5.0
2026-04-07
Tab up, so the clip is on top of the plug. The clip held up through the pull test.
