hanrun hy901168c compatible link-pp lpj1014cnl 10 100 base-t magnetics rj45 female connector tab up without led

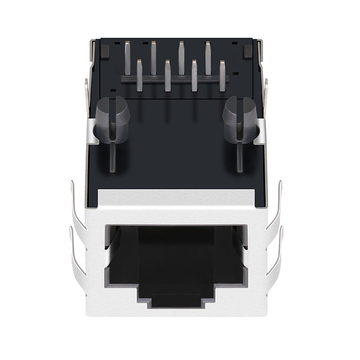

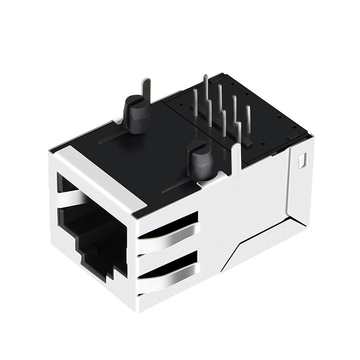

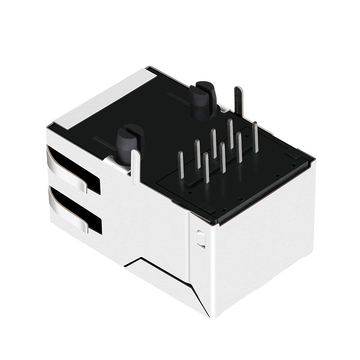

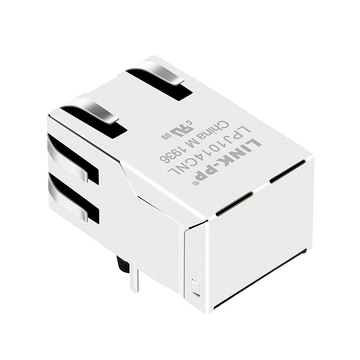

ハンルン HY901168C 互換品 LINK-PP LPJ1014CNL 10/100 Base-T 磁気 RJ45 メス コネクタ タブアップ LED なし

製品概要

製品
ハンルン HY901168C 互換品 LINK-PP LPJ1014CNL 10/100 Base-T 磁気 RJ45 メス コネクタ タブアップ LED なし
SKU
117566
P / N
LPJ1014CNL
価格
350円
ステージ0
2215在庫あり
SOLD
17.8K
単価 350円
新規ユーザー: 1,586円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 158,550円 以上 2,378円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 475,650円 以上 7,928円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 792,750円 以上 15,855円 オフ
CPコード Linkpp100
製造: LINK-PPP / N: LPJ1014CNLSKU: 117566

Hanrun HY901168Cと互換性がありますデータシート3Dモデルすべてのダウンロード

互換性のあるP/N:
HY901168C
ボリューム料金設定 オンライン価格プラン · 大量注文またはカスタム価格についてはお問い合わせください
350円
1~99個
287円
100~599個
252円
600~1,199個
192円
1,200~5,999個
164円
≥6,000個

これらの数量を超えるご注文、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
2215在庫あり
運送:
2,863円
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 95,130円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
SPQ 50
合計金額:
350円
パッケージの詳細
50台
1000台
トレイ
32 x 30 x 31 cm
0.009キロ
8.5キロ

ハンルン HY901168C 互換品 LINK-PP LPJ1014CNL スマート カメラおよびゲーム コントローラー用 10/100 Base-T RJ45 メス コネクタ (1 ポート、タブダウン、緑/黄色 LED)


LPJ1014CNLは速度10/100 Base-Tをサポートし、IEEE 802.3、UL、Reach、RoHs、ISO19001、ISO14001規格に準拠しています。ソーラーインバータ、ゲームコントローラ、スマートカメラ、ゲームコントローラなどのアプリケーションのサポートに使用できます。 。


LINK-PP 型番:
LPJ1014CNL ハンルン部品番号 HY901168C
部品の状態
有効 コネクタ タイプ
ジャック
極数・極数
8p8c (RJ45、イーサネット) アプリケーション-LAN
イーサネット(PoEなし)
ポート数
1x1ポート速度
10 / 100 Base-Tの
ラッチ
UPポートあたりのコア数
4
向き
90°角度(右)PCB マウント角度

サイドエントリー

シールド EMI タブ
自律的AILEDオプション

LEDなし

PCB
FR4PCB 保持ポスト

Tポスト

パッケージの高さ (インチ/mm)
0.531 / 13.50パッケージの長さ (インチ/mm)

1.00/25.40

パッケージ幅 (インチ)
0.640/16.25温度

0℃~70℃

Bstサーキット
はいAutomDX

はい

ダイオード
いいえコンタクト嵌合部のメッキ

ゴールド 6u"/15u"/30u"

巻数比 RX/TX
1CT:1CT構成 RX/TX

T、C

LINK-PP

マッチング製品

ピクチャー ID番号 詳細説明 価格 ステージ0 商品をカートに追加

ダウンロード

製品図面 LPJ1014CNL-図面.pdf

Q&A

まだ質問はありません

仕様、互換性、納期について、最初に質問してみましょう。

質問する
  • A:
    LPJ1014CNLの筐体表面には、ライトパイプ開口部は記載されていません。公開されている基板図面にも、このバリアントの状態表示器は記載されていません。サンプル注文書には、組み立て済みのケースが写っており、レンズの色が確認できます。 by LINK-PP テクニカルサポート
  • A:
    公開されている基板図によると、8p8cキャビティにはこのジャック用の8つの接点が配置されています。タイトルには「Bst回路」とありますが、個別のコイル数は記載されていません。実際のハーネスでは、組み立て済みのケースが見えるので、その割り当てはご自身で行ってください。 by LINK-PP テクニカルサポート
  • A:
    LPJ1014CNLの外装シェルには、公開されている基板図面にEMIの刻印があります。最初の適合性確認の時点では、その仕様欄にレンズの色に関する記載は一切ありません。組み立て済みのケースを念頭に置き、箱を描いた担当者がその許容範囲を負担します。 by LINK-PP テクニカルサポート
  • A:
    LPJ1014CNLは、公開されている基板図面にあるように、LEDレンズのない10/100磁気ジャックです。シートのタイトルには、フィールドバスとゲームコントローラーという名称が記載されています。組み立て済みのケースを見ながら、ご自身で試作してパネルの端を調整してください。 by LINK-PP テクニカルサポート

ユーザーレビュー

  • 5

    レビューなし

  • 5スター
    96%
    4スター
    4%
    3スター
    0%
    2スター
    0%
    1スター
    0%
データなし
R *** m
確認済みの購入
5.0
2026-06-11
幅16.25mm、箱の中で一番幅が広い。中身はどれも待った甲斐があった。
N *** e
確認済みの購入
5.0
2025-12-23
変圧器は筐体内部に収まるため、基板上のスペースを占有しません。巻数比についても特に問題はありません。
B *** n
確認済みの購入
5.0
2024-12-17
すべての配線は、1回のハンダ付けで綺麗に仕上がりました。穴のパターン図とも完全に一致していました。
E *** n
確認済みの購入
5.0
2024-05-18
ランプはなく、ポートは1つだけだった。ランプの位置に関する図面と一致していた。
J *** m
確認済みの購入
5.0
2024-02-13
ラッチを閉めると、1つのポートがパネルの切り欠きにぴったり合いました。高さ13.50mmで蓋に干渉しませんでした。6台組み立てましたが、ポートのやり直しは不要でした。設置面積は以前のパッド列に収まりました。
