SFPダブルデンシティSFP-DDトランシーバー規格ガイド

エンタープライズデータセンターや5G通信ネットワークがサーバーアクセス層で25Gから100Gに移行するにつれて、ネットワークアーキテクトはハードウェアの厳しいボトルネック、すなわち物理ポート密度に直面しています。QSFP28などの従来の100Gフォームファクタは物理的に幅が広いため、標準的な1RU（ラックユニット）スイッチでは32ポートまたは36ポートに制限されます。物理的な設置面積を犠牲にしたり、既存のインフラストラクチャを無駄にしたりすることなく、最大のスループットを実現するために、ネットワーク業界はSFPダブル密度（SFP-DD）規格を導入しました。

主要なネットワーク機器メーカーによる共同コンソーシアムであるSFP-DD MSAによって統括されるSFP-DDフォームファクターは、密度に関する課題を解決します。これにより、エンジニアは標準的な1Uスイッチに最大48個の100Gポートを搭載することが可能になり、従来の10G/25G環境と次世代の高密度エッジコンピューティングとの間のギャップを効果的に埋めることができます。

この包括的な技術ガイドでは、SFP-DDトランシーバーの規格を詳しく解説します。その基盤となる電気レーンアーキテクチャを検証し、熱管理上の制約を分析し、DSFPやQSFP28といった競合規格との明確な比較を行うことで、ネットワークアップグレードのためのデータに基づいた調達決定を支援します。

⭐ ダブルデンシティSFP-DDトランシーバーとは？

SFP-DDを分かりやすく説明する

SFP-DDを理解するには、まずその前身であるSFPについて見ていく必要があります。標準規格であるSFP（Small Form-factor Pluggable）は、数十年にわたりエンタープライズネットワークの基盤となる構成要素であり、単一の電気レーンを使用して1G（SFP）から25G（SFP28）までのデータレートをサポートしてきました。

簡単に言うと、SFP-DDトランシーバーは、これらの従来型モジュールの後継となる進化形です。（補足説明：トランシーバーとは、ネットワークスイッチやサーバーに接続され、電気データ信号を光ファイバーケーブルで伝送するための光信号に変換する、高度に設計されたコンポーネントです。） SFP-DDモジュールは、外観上は標準のSFPモジュールとほぼ同じですが、内部インターフェースは次世代の帯域幅要件をサポートするために根本的に再設計されています。

「二重密度」が重要な理由を説明してください

「ダブル密度」という概念は、SFP-DDマルチソースアグリーメント（MSA）の中核となる技術的ブレークスルーです。これは、単一の物理ポートで処理できるデータ量に直接関係するため、非常に重要です。

• シングルレーン vs. デュアルレーン： 従来のSFPモジュールは、1列の電気接点（送信レーン1つと受信レーン1つ）を使用します。 倍密度 このモジュールは2列のレセプタクルコネクタを備えています。これにより、2レーンの電気インターフェースが実現します。
• 帯域幅の乗算： 高度なPAM4（パルス振幅変調4レベル）信号方式を利用して、50Gbpsのトラフィックを2レーン組み合わせることで、このモジュールは合計100Gbpsのデータレートを実現します。

最終的に、「二重密度」アーキテクチャにより、ネットワークエンジニアはモジュールの物理的な寸法を大きくすることなく、単一のスイッチポートのスループットを2倍にすることができる。

SFP-DD規格が解決する問題点の明確化

SFP-DD規格は、データセンター設計者が直面する2つの特定の、重大なハードウェア課題を解決するために設計されました。

1. フロントパネル不動産のボトルネック
従来、サーバー接続を100Gにアップグレードするには、QSFP28（Quad Small Form-factor Pluggable）規格への移行が必要でした。QSFP28は4レーン（4x 25G）を使用するため、モジュール自体が物理的に幅広くなります。そのため、ハードウェアメーカーは標準的な1RU（ラックユニット）スイッチの前面パネルに32個または36個のQSFP28ポートしか搭載できませんでした。SFP-DD規格はこの問題を解決し、同じ1RUスペースに最大48個の100Gポートを搭載できるため、ラックあたりのスイッチング容量が大幅に増加します。

2．取り残されたインフラのジレンマ
データセンターがコアスイッチを新しいフォームファクタ（QSFPなど）にアップグレードすると、多くの場合、煩雑なアダプタを使用せずに古いシングルレーンケーブルをネイティブに接続する機能が失われます。SFP-DDホストポートは、この相互運用性の問題を解決するために特別に設計されました。SFP-DDポートは、新しい100G SFP-DDモジュールと従来の10G/25G SFPモジュールの両方をシームレスに受け入れることができ、段階的なネットワークアップグレード中に無駄な投資が発生しないことを保証します。

⭐ SFP-DD二重密度規格について解説

SFPダブル密度アーキテクチャと最大データレート

SFP-DDトランシーバーの基本アーキテクチャは、最小限の物理的フットプリントでスループットを最大化することを基本としています。これを実現するために、SFP-DD MSAは従来のシングルレーンアーキテクチャからデュアルレーン方式へと移行しました。IEEE 802.3cd（1レーンあたり50G）やIEEE 802.3ck（1レーンあたり100G）といった幅広い業界標準に準拠することで、SFP-DDフォームファクタはネットワークハードウェアエコシステム全体での相互運用性を保証します。

SFP-DDのデータレートの進化について、以下に詳細を示します。

電気式車線構造と信号の基本

SFP-DDがどのようにしてこれらの速度を実現しているかを理解するには、その電気信号方式を詳しく調べる必要があります。従来のモジュール（10G SFP+など）は、NRZ（Non-Return-to-Zero）信号方式を採用しており、信号クロックサイクルごとに1ビットのデータを送信します。

SFP-DDは、PAM4（パルス振幅変調4レベル）の使用を標準化します。（補足説明：PAM4は、4つの異なる電圧レベルを使用してクロックサイクルごとに2ビットのデータを送信する変調方式であり、ボーレートを上げることなくNRZの帯域幅を実質的に2倍にします。）SFP-DDモジュールは、PAM4信号でそれぞれ50Gbpsを処理する2つの並列電気レーンを実行することで、管理可能な信号品質で合計100Gbpsのスループットを効率的に提供します。

モジュール、ケージ、コネクタの概念

SFP-DD規格の機械設計は、驚異的な精度を誇ります。下位互換性を維持しながら密度を2倍にするため、MSAは物理インターフェースを再設計しました。

• 2列コネクタ：SFP-DDホストボードコネクタは、2列の電気接点を備えています。
• 凹型モジュールパッド：SFP-DDトランシーバーモジュールには、対応する2列のコンタクトパッドが備わっています。2列目のパッドはわずかに凹んでいます。挿入時には、まず1列目のパッドが嵌合し、続いて2列目のパッドが嵌合します。この千鳥配置設計により、ホットスワップ時の電気的ショートを防ぎます。
• ケージ設計：SFP-DDケージは、標準的なSFPケージと幅は機械的に同一です。ただし、電磁干渉（EMI）に対する特殊なシールドが組み込まれており、デュアルレーンPAM4 DSP（デジタル信号プロセッサ）によって発生する熱負荷の増加を放散するための高度なライディングヒートシンクに対応しています。

この規格がより広範な光学エコシステムにどのように適合するか

現代のデータセンターアーキテクチャでは、フォームファクタは特定のネットワーク階層に適合する必要があります。SFP-DD規格は、大容量コアルーティング光モジュールを置き換えることを目的としたものではなく、むしろエコシステムにおいて非常に特殊かつ戦略的な位置を占めています。

QSFP-DD（400G/800G）やOSFPといった8レーンモジュールがネットワークのスパイン層とコア層を席巻する一方で、SFP-DDはアクセス層の決定的な標準規格となっています。これは、トップオブラック（ToR）スイッチを100Gサーバーのネットワークインターフェイスカード（NIC）に直接接続する高密度パイプラインとして機能するだけでなく、ラックのスペースが極めて限られている5Gフロントホールのエッジルーティング展開にも対応しています。

⭐ 下位互換性規格：SFP-DDはSFP+およびSFP28と互換性がありますか？

SFP-DD後方互換性の仕組み

SFP-DDマルチソースアグリーメント（MSA）の策定において、既存の光学機器をサポートできる能力は基本的な要件でした。ハードな移行を強いる競合するフォームファクタとは異なり、SFP-DDは優れた機械的および電気的な妥協によって相互運用性を確保しています。

ハードウェアレベルでの下位互換性の仕組みは以下のとおりです。

• 身体的な関与: SFP-DDスイッチポート内部のホストボードコネクタには、2列のピンがあります。従来のSFP28（25G）またはSFP+（10G）モジュールを挿入すると、その1列のコンタクトパッドがスライドして挿入され、ケージ内部のプライマリ（前面）列のピンにのみ接続されます。セカンダリ（奥まった）列のピンはそのまま残ります。
• オートネゴシエーションとEEPROM： 挿入されると、スイッチのASIC（特定用途向け集積回路）がI2C管理インターフェースを介して既存モジュールのEEPROMデータを読み取ります。スイッチは、それがシングルレーンモジュールであることを即座に認識します。
• 変調調整: スイッチポートは、電気信号を動的に切り替えます。2つのレーンで50G PAM4を送信する代わりに、単一のアクティブなレーンで25Gまたは10G NRZ（非ゼロ復帰）を送信するように切り替えることで、完全な信号整合性を確保します。

「前方互換性」の制限

後方互換性について議論する際には、ハードウェア調達チームの間でよくある誤解点を明確にしておくことが重要です。それは、後方互換性は厳密には一方通行であるということです。

（補足説明：前方互換性とは、旧型のハードウェアが新しい技術を受け入れ、利用できる能力を指します。）

新しい100G SFP-DDトランシーバーを従来のSFP28またはSFP+スイッチポートに接続しても、正常に動作しません。SFP-DDモジュールは物理的には従来のケージに差し込めますが、古いホストポートには、高密度モジュールを読み取るために必要な二次電気ピン列がありません。さらに、従来のポートは、SFP-DD規格で要求される必要な電力（最大3.5W）を供給したり、デュアルレーンPAM4信号を処理したりすることができません。

既存ネットワークのアップグレードにおける戦略的優位性

企業ネットワークにおいて、「ブラウンフィールド展開」とは、ネットワークをゼロから構築するのではなく、既存のネットワークをアップグレードすることを指します。SFP-DD規格は下位互換性を備えているため、ブラウンフィールドデータセンターのアップグレードに最適なツールと言えます。

トップオブラック（ToR）スイッチの交換シナリオを考えてみましょう。ネットワークアーキテクトは、今日、新しい48ポートSFP-DDスイッチを導入できます。既存の25G SFP28ダイレクトアタッチ銅線（DAC）ケーブルと光トランシーバーをすぐに接続して、現在のサーバーをサポートできます。その後、今後3～5年かけて、サーバーが個別に100Gネットワ​​ークインターフェイスカード（NIC）にアップグレードされるにつれて、アーキテクトはポートごとに25G光モジュールを100G SFP-DDモジュールにホットスワップできます。この段階的な移行により、大規模で混乱を招く「全面交換」の設備投資イベントが不要になります。

⭐ 100G規格戦争：SFP-DD vs. DSFP vs. QSFP28

ネットワーク業界が個々のサーバーやエッジデバイスに100Gの帯域幅を提供しようと競い合う中、激しい標準化争いが勃発している。ネットワーク設計者は、従来の主力規格（QSFP28）、高密度化を目指す挑戦者（SFP-DD）、そしてコスト重視の代替規格（DSFP）という3つの主要なフォームファクタを評価する必要がある。

これら3つの規格間の技術的な違いとトレードオフを理解することは、ネットワークアーキテクチャを将来にわたって通用するものにする上で非常に重要です。

SFP-DDとQSFP28：密度をめぐるジレンマ

QSFP28（Quad Small Form-factor Pluggable）は、長年にわたり100G光通信の王者として君臨してきました。4レーンの電気インターフェースを採用し、4x 25G NRZを送信することで100Gを実現します。しかし、そのアーキテクチャには深刻な物理的制約があります。

QSFP28モジュールは4つの電気レーンを必要とするため、SFPモジュールよりも物理的に幅が広くなります。標準的な1U（ラックユニット）ネットワークスイッチを設計する場合、ハードウェアメーカーはフロントパネルに最大32個または36個のQSFP28ポートしか搭載できません。

SFP-DDの利点：SFP-DDはPAM4変調方式を採用し、標準SFPの狭い筐体サイズ内で、わずか2レーン（50G×2）で100Gを実現します。これにより、メーカーは1Uラックマウント型スイッチに最大48ポートを搭載することが可能になります。データセンターの設計者にとって、これはラックあたりのスイッチング容量を33%～50%増加させ、トップオブラック（ToR）構成に必要な筐体サイズと電力オーバーヘッドを大幅に削減できることを意味します。

SFP-DD対DSFP：2レーン光学系の戦い

SFP-DDはQSFP28の密度問題を解決する一方で、別の2レーン規格であるDSFP（Dual Small Form-factor Pluggable）との直接的な競合に直面している。SFP-DDとDSFPはどちらも、SFPサイズのフットプリントで100G（50G PAM4×2）のデータ転送を実現するという、全く同じ目標を掲げている。両者の競争は、機械設計と市場戦略に集約される。

SFP-DDとDSFPの比較に関する結論：
DSFP規格は、SFP-DDの2列方式ではなく、1列に多くのピンを詰め込むことでデュアルレーンアーキテクチャを実現しています。これにより、DSFPモジュールは製造が若干簡素化され、コストも削減されます。しかし、この設計は下位互換性を損なうことになります。従来のSFP28モジュールをDSFPポートに接続すると、ピン配列が一致しません。

そのため、市場には明確な線引きがなされている。レガシーシステムとの互換性が重要でない、大規模な新規データセンターを構築するハイパースケーラーは、大量購入によるコスト削減のため、DSFPを選択することが多い。一方、段階的なアップグレードとレガシーシステムとの相互運用性を重視するエンタープライズデータセンター、通信事業者、エッジネットワーク環境では、圧倒的にSFP-DD規格が採用されている。

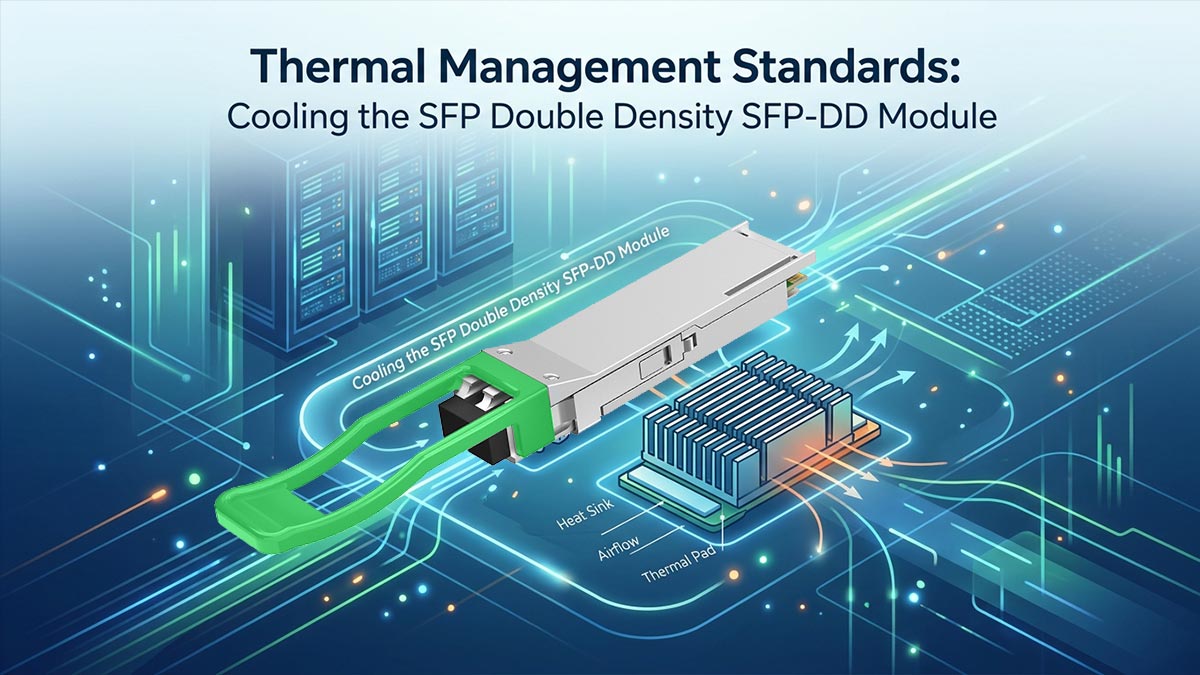

⭐ 熱管理規格：SFPダブルデンシティSFP-DDモジュールの冷却

光ネットワークにおける最も厳しく精査される技術的課題の一つは、放熱です。データレートが増加するにつれて、トランシーバー内部の電気部品、特にPAM4変調に必要なデジタル信号プロセッサ（DSP）は、より多くの電力を消費し、大幅に多くの熱を発生させます。

小型フォームファクタにおける100Gの熱物理学的課題

SFP-DD規格の熱的な課題を理解するには、高密度スイッチングの背後にある計算を見ていく必要があります。従来の10G SFP+モジュールは通常約1ワットの電力を消費します。25G SFP28モジュールは約1.5～2ワットを消費します。

対照的に、アクティブな100G SFP-DDトランシーバーは最大3.5ワットを消費します。ネットワーク設計者が48個のSFP-DDポートを備えたフル装備の1RUネットワークスイッチを導入した場合、トランシーバーだけでスイッチの前面パネルに最大168ワットの熱が集中します。この熱を効果的に放散できないと、サーマルスロットリング、ビット誤り率（BER）の増加、およびハードウェアの早期故障につながります。

SFP-DD MSA 電源クラス

異なるOEMハードウェア間での相互運用性と安全な動作温度を確保するため、SFP-DDマルチソースアグリーメント（MSA）は消費電力のティアを厳密に定義しています。スイッチメーカーは、これらの特定のクラスをサポートするように冷却システムを設計する必要があります。

• クラス1： 最大1.0W（通常は従来の1G/10Gとの下位互換性のために使用されます）
• クラス2： 最大1.5W（通常、25G SFP28モジュールに使用されます）
• クラス3： 最大3.5W（100G SFP-DD光モジュールおよびアクティブ光ケーブルの標準目標値）
• クラス4： 最大5.0W（電力消費量の多い200Gモジュールやコヒーレント光モジュールに対応するために設計された、高性能なスイッチ冷却を必要とする新興規格）

機械式冷却技術革新：ホストケージとヒートシンク

SFP-DDモジュールの物理的な寸法は、後方互換性を損なうことなく拡大することはできないため、熱管理の負担は主にホストスイッチのハードウェアにかかります。SFP-DD規格では、いくつかの機械的な冷却技術が規定されています。

1. 一体型ライディングヒートシンク
SFP-DDホストケージ（スイッチのマザーボードに半田付けされた金属製レセプタクル）は、バネ式の「ライディング」ヒートシンクを備えています。SFP-DDモジュールを挿入すると、ヒートシンクがトランシーバーの上部金属ケースにしっかりと押し付けられます。これにより直接的な熱伝導経路が形成され、モジュール内部のDSPおよびレーザー部品から熱が効率的に放散されます。

2. 前後方向のエアフロー最適化
MSAは、SFP-DDケージの正確な通気孔パターンを規定しています。ネットワークシャーシ内部の高速ファンがコールドアイルから冷気を吸い込み、穴の開いたスイッチ前面パネルを通してトランシーバーケージを通過させ、ホットアイルの排気口から排出します。SFP-DDケージの形状は、空気抵抗を最小限に抑えるように数学的に最適化されています。

3．熱界面材料（TIM）
モジュールと搭載ヒートシンク間の熱伝達を最大化するために、メーカーは高度な熱伝導性材料を使用しています。これらの高伝導性パッドは、金属表面間の微細な空気の隙間をなくし、モジュールが安全な動作温度範囲（市販の光学機器では通常0℃～70℃）内に収まるようにします。

⭐ SFP-DDトランシーバー規格に関するよくある質問

SFP-DDはどのくらいの速度に対応していますか？

SFP-DD規格は現在、合計100Gbpsのデータレートをサポートするように設計されています。これは、2レーンの電気インターフェースを利用することで実現されており、各レーンはPAM4（パルス振幅変調4レベル）信号方式で50Gbpsのデータを伝送します。

将来を見据え、SFP-DDマルチソースアグリーメント（MSA）ロードマップは拡張性を考慮して設計されています。信号伝送技術が1レーンあたり100Gbps（IEEE 802.3ck規格に準拠）に進化するにつれて、SFP-DDフォームファクタは200Gbps（2x 100G）をシームレスにサポートし、物理ポート設計の変更を必要とせずに明確なアップグレードパスを提供します。

SFP-DDは古いSFPポートでも動作しますか？

これは非常に重要な区別であり、明確な「一方通行」のルールが必要となる。

いいえ、新しいSFP-DDモジュールを古いSFP+またはSFP28ポートに接続することはできません。古いスイッチポートには電気ピンが1列しかなく、ダブルデンシティモジュールを動作させるために必要な物理構造と電力供給能力（最大3.5W）が備わっていないためです。

しかし、その逆もまた真です。古いSFP+（10G）モジュールやSFP28（25G）モジュールを新しいSFP-DDスイッチポートに接続できます。SFP-DDポートは2列コネクタを備えており、シングルレーンのレガシーモジュールをネイティブに受け入れ、自動的にネイティブ速度にダウングレードします。これにより、スイッチハードウェアのアップグレードが非常に柔軟になります。

QSFPではなくSFP-DDを選択すべきなのはどのような場合ですか？

以下の3つの特定の導入シナリオでは、QSFP28（従来の4レーン100G規格）よりもSFP-DDを選択すべきです。

• 港湾密度を最大化する場合： トップオブラック（ToR）スイッチを導入し、40～48台のサーバーを100Gbpsの速度で接続する必要がある場合、1Uラックサイズのスペースに48ポートを搭載できるのはSFP-DD規格のみです。QSFP28は最大32ポートまたは36ポートまでとなります。
• 段階的なブラウンフィールド改修工事中： 現在ネットワークが25G（SFP28）サーバー接続に大きく依存しており、サーバーのNICのアップグレードは後回しにして、コアスイッチを今日アップグレードしたい場合は、SFP-DDを使用すれば、アダプターを購入することなく既存の25Gケーブルを再利用できます。
• スペースに制約のあるエッジ環境において： 5Gフロントホール展開、通信基地局、および物理的なラック スペースが厳しく制限されているエッジ データ センターにおいては、SFP-DD 規格のコンパクトなフットプリントは、より広い QSFP フォーマットに比べてはるかに優れています。

⭐ 今後の展望：SFP-DDモジュールを採用すべきでしょうか？

200Gとその先へのロードマップ

ネットワーク機器を評価する際には、ハードウェアの寿命と将来性も、目先の性能向上と同じくらい重要です。SFP-DDマルチソースアグリーメント（MSA）は、将来を見据えた設計思想に基づいて開発されました。

ネットワーク業界がIEEE 802.3ckなどの規格に基づき、レーンあたり100Gの電気信号伝送への移行を完了するにつれ、SFP-DDフォームファクタは既に機械的に準備が整っています。2つの物理レーンを備えているため、ネットワークを100G（2x 50G PAM4）から200G（2x 100G PAM4）にアップグレードする際に、スイッチの前面パネルや物理ポートのフットプリントを再設計する必要はありません。今すぐSFP-DDを採用することで、今後10年間の帯域幅拡張に対応できるトップオブラック（ToR）アーキテクチャを効果的に確保できます。

戦略的導入チェックリスト

SFPダブルデンシティ規格の戦略的価値を要約すると、ネットワーク設計者は、導入が以下のいずれかの基準に合致する場合、調達文書にSFP-DDを必須とすべきである。

• 高密度要件： 1Uラックマウント型スイッチシャーシ1台に、100G容量のポートが36個以上必要です。
• 段階的移行戦略： コアスイッチ／アグリゲーションスイッチのアップグレードを現在計画しているが、将来の更新サイクルまでは従来のSFP28（25G）サーバーNICのサポートを継続する必要がある。
• 過酷な環境／制約のある環境： 物理的なスペース、熱管理、および消費電力が厳しく制限される環境で、5Gフロントホール機器またはエッジコンピューティングノードを展開する場合です。

信頼性の高いSFP-DDインフラストラクチャの調達

高密度100Gアーキテクチャへの移行には、精密なエンジニアリングが不可欠です。SFP-DDモジュールは、より高い熱負荷（最大3.5W）で動作し、複雑なPAM4デジタル信号プロセッサに依存しているため、汎用または非準拠の光モジュールを使用すると、深刻な熱スロットリングが発生し、許容できないビット誤り率（BER）につながる可能性があります。

ネットワーク移行戦略を策定する際には、MSA準拠で熱最適化されたトランシーバーを確保することが、継続的な稼働時間を維持するために不可欠です。ローカルエッジ展開の拡張であろうと、エンタープライズToRスイッチの刷新であろうと、徹底的なテストを経た高性能光ネットワークソリューションの包括的なポートフォリオを、以下のサイトでご覧いただけます。 LINK-PP オフィシャルストア実績のあるメーカーから直接調達することで、調達チームはSFP-DDインフラストラクチャが次世代データ伝送に必要な厳格な信号完全性および熱クラス基準を満たしていることを保証します。
