LPJD5189BFNL 100base-t vertical integrated rj45 magjack with green green led

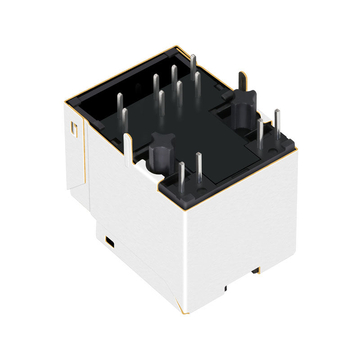

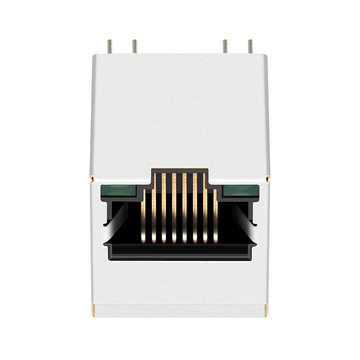

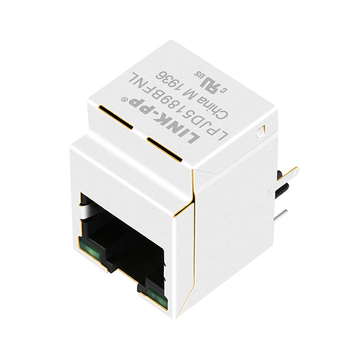

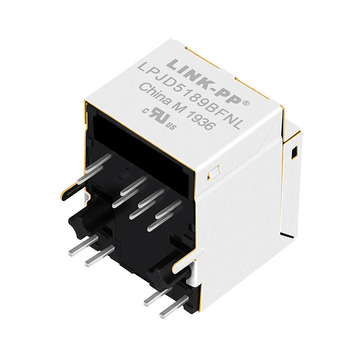

LPJD5189BFNL Magjack RJ100 integrato verticale 45Base-T con LED verde/verde

Panoramica dei prodotti

Prodotto
LPJD5189BFNL Magjack RJ100 integrato verticale 45Base-T con LED verde/verde
SKU
170291
P / N
LPJD5189BFNL
Prezzo
5,62 €
Di Serie
9000 in magazzino
Presto Disponibile
1000
101 recensioni
4 Domande
1000Presto Disponibile
Prezzo unitario 5,62 €
Nuovi utenti: 9,10 € Coupon valido sul tuo primo ordine
Code linkpp2610
Per ordini superiori a 910,00 € Ottieni 13,65 € sconto
Code Linkpp15
Per ordini superiori a 2.730,00 € Ottieni 45,50 € sconto
Code Linkpp50
Per ordini superiori a 4.550,00 € Ottieni 91,00 € sconto
Code Linkpp100
Produzione: LINK-PPP / N: LPJD5189BFNLSKU: 170291

LINK-PP iDatasheet3D Modellotutti i download

Codice compatibile:
LPJD5189BFNL
1840469-1
Compatibile:
LINK-PP
Prezzi a volume Livelli online · quantità maggiori o prezzo personalizzato su richiesta
5.610 €
1–99 pezzi
4.606 €
100–599 pezzi
4.045 €
600–1,199 pezzi
3.090 €
1,200–5,999 pezzi
2.640 €
≥6,000 pezzi

Hai bisogno di una quantità superiore a quelle indicate o desideri negoziare il prezzo?

Image:
9000 in magazzino
Spedizione
21,26 €
a Italia via FedEx IP
Tempo di consegna stimato: 3 - 6 giorni;
5 anni di garanzia Resi entro 15 giorni Scambio di 15 giorni
Garanzia
  • Offriamo una garanzia di 5 anni, leader del settore.
  • Leggi la tabella per dettagli della garanzia di tutti i prodotti.
Resi e cambio
  • I rimborsi verranno effettuati circa 5 giorni lavorativi dopo la ricezione degli articoli restituiti.
  • Gli articoli disponibili a magazzino per la sostituzione possono essere spediti entro 1 giorno lavorativo.
  • Leggi la politica di reso completa per dettagli.
Spedizione gratuita finita 546,00 €.
Oppure spedisci con il tuo account UPS/FedEx/DHL al momento del pagamento0,00 € spedizione).
Quantità:
SPQ 50
Prezzo Totale:
5,62 €
dettagli sul confezionamento
50 pezzi
1000 pezzi
Svuotasche
32 × 30 × 31 cm
0.008 kg
8 kg

LINK-PP LPJD5189BFNL Magjack RJ10 integrato verticale 100/45Base-T per scheda principale integrata (ingresso dall'alto, LED verde/verde)

La velocità LPJD5189BFNL 10/100/1000 Base-T, è conforme agli standard IEEE 802.3, UL, Reach, RoHs, ISO19001, ISO14001. Può essere utilizzato per supportare applicazioni, come PC industriali, Smart Meters, Patient Care.

LINK-PP Numero di parte:
LPJD5189BFNL Tipo connettore
Giacca
Stato parte
Active Tipo di montaggio
Passanti
Numero di posizioni/contatti
10p8c (RJ45, Ethernet) Applicazione-Lan
Ethernet (PoE)
Numero di porte
1x1 portaVelocità
10 / 100 Base-T
chiavistello
UpCore per porta
4
Orientamento
Angolo di 180° (a destra)Angolo di montaggio PCB

Saldatura THTHT

Schermare le schede EMI
SenzaOpzione LED

Verde/Verde

PCB
FR4Perno di fissaggio PCB

T POST

Altezza confezione (pollici/mm)
0.654/16.60Lunghezza del pacchetto (pollici/mm)

0.850/21.59

Larghezza confezione (pollici/mm)
0.630/16.00
La temperatura
-40℃ A 85℃
Circuito Bst
SiAutomDX

SI

Diodi
Diodo raddrizzatoreContatto Placcatura dell'area di accoppiamento

ORO 6u"/15u"/30u"

Rapporto spire RX/TX
1CT:1CTConfigurazione RX/TX

T, C

LINK-PP

Prodotti corrispondenti

Immagini ID # Descrizione Prezzo Di Serie Aggiungi al Carrello

Scaricare

Disegno LPJD5189BFNL LPJD5189BFNL-Disegni.pdf

domande e risposte

Nessuna domanda ancora

Sii il primo a chiedere informazioni su specifiche, compatibilità o tempi di consegna.

Fai una domanda
  • A:
    Due lenti verdi identiche implicano che il significato debba essere impostato nel firmware, non letto dall'involucro. Abbiamo impostato una lente per mostrare un collegamento fisso e l'altra per lampeggiare in caso di traffico, quindi abbiamo riportato questa convenzione nella serigrafia e nella guida sul campo. Sulla prima scheda, un emettitore era cablato al contrario e rimaneva spento, cosa che ha richiesto un minuto per essere individuata con un cavo sotto tensione. Riutilizzare la stessa mappatura su ogni prodotto evita questa confusione presso il cliente. by LINK-PP Supporto Tecnico
  • A:
    Senza le linguette a molla non c'è un collegamento metallo su metallo nell'apertura, quindi abbiamo trattato l'apertura come una fessura nell'involucro piuttosto che come un problema di connettore. Induttori di modo comune sulle quattro coppie e un ritorno corto e largo al perno del telaio hanno mantenuto la scansione irradiata entro il nostro margine. Abbiamo anche lasciato un pad di messa a terra accanto all'apertura per un cavo intrecciato nel caso in cui una successiva realizzazione ne richiedesse uno. Eseguire il test con il coperchio montato, poiché un telaio aperto ha sempre un aspetto migliore di uno chiuso. by LINK-PP Supporto Tecnico
  • A:
    Un corpo a 180 gradi fa sì che l'apertura per il cavo si trovi all'esterno della scheda, anziché fuoriuscire dal bordo anteriore, quindi ciò che conta è la profondità dietro il pannello, non la larghezza del ritaglio. Abbiamo posizionato il componente vicino alla parte posteriore del vassoio e lasciato un canale libero per consentire al cappuccio della spina di piegarsi verso l'alto. Il nostro primo prototipo aveva una traversa direttamente sopra l'apertura; spostarla ha richiesto una sola modifica della lamiera anziché una riprogettazione della scheda. by LINK-PP Supporto Tecnico
  • A:
    La pagina indica la presenza di un diodo raddrizzatore all'interno dell'involucro, quindi entrambe le polarità di alimentazione del connettore sono accettate senza bisogno di un ponte aggiuntivo sulla scheda. Abbiamo comunque verificato la polarità sul primo assemblaggio alimentando la coppia in entrambi i modi, perché un diodo montato al contrario nello schema elettrico crea un comportamento di accensione molto fuorviante. Dimensionare le piste e i pin per la corrente massima con un margine di sicurezza e registrare la temperatura del connettore sotto carico; è lì che si concentra il calore. by LINK-PP Supporto Tecnico

Recensioni

  • 5

    101 recensioni

  • 5 stelle
    97%
    4 stelle
    3%
    3 stelle
    0%
    2 stelle
    0%
    1 stella
    0%
Non ci sono dati
Me
Acquisto verificato
5.0
2026-11-14
Il corpo è alto 16.60 mm e lungo 21.59 mm. Il taglio del pannello non ha richiesto limatura, niente problemi.
C *** t
Acquisto verificato
5.0
2026-02-23
Entrambe le lampade sono verdi, quindi il personale del capannone legge un colore per il collegamento e il traffico, e questo va benissimo per una porta che apriamo solo all'ora di alimentazione. Nessun problema a collegare le auto. :-)
*** S d
Acquisto verificato
5.0
2025-09-07
Il diodo raddrizzatore all'interno del case è stato ciò che ci ha convinti, dato che la scheda della ventola non ne ha uno proprio. Con questo componente installato, il cablaggio si è ridotto a quattro conduttori e l'alimentazione PoE è risultata pulita. Dodici dispositivi utilizzano questo componente e nessuno ha mai smesso di funzionare.
I *** d
Acquisto verificato
5.0
2025-02-08
Il pezzo corrisponde a quello vecchio. La crimpatura rientrava nelle specifiche su tutte le coppie.
P *** t
Acquisto verificato
5.0
2024-10-05
Apertura a dieci posizioni in un corpo verticale, esattamente ciò che serve per il cassone. Tutto ciò che era all'interno valeva l'attesa.
