Types de ports SFP/SFP+/QSFP : Réseau multi-niveaux

Les réseaux d'entreprise modernes évoluent vers des architectures multi-niveaux pour répondre aux exigences croissantes en matière de bande passante, d'évolutivité et de faible latence. Dans ce contexte, les ports SFP/SFP+/QSFP sont devenus des éléments fondamentaux, permettant une connectivité flexible et haut débit entre les différentes couches du réseau. Des commutateurs d'accès aux cœurs de réseau, ces interfaces modulaires offrent l'adaptabilité nécessaire pour répondre à divers besoins de transmission, tout en optimisant l'espace et les coûts.

Comprendre le fonctionnement des ports SFP/SFP+/QSFP au sein d'un réseau multi-niveaux est essentiel pour concevoir des infrastructures robustes et évolutives. Chaque type de port offre des avantages distincts en termes de débit, de distance et de format, ce qui les rend adaptés à des rôles spécifiques dans la hiérarchie du réseau. En choisissant la combinaison optimale de ports SFP, SFP+ et QSFP, les entreprises peuvent bénéficier d'une montée en charge fluide, d'un flux de trafic amélioré et d'une fiabilité globale du réseau renforcée.

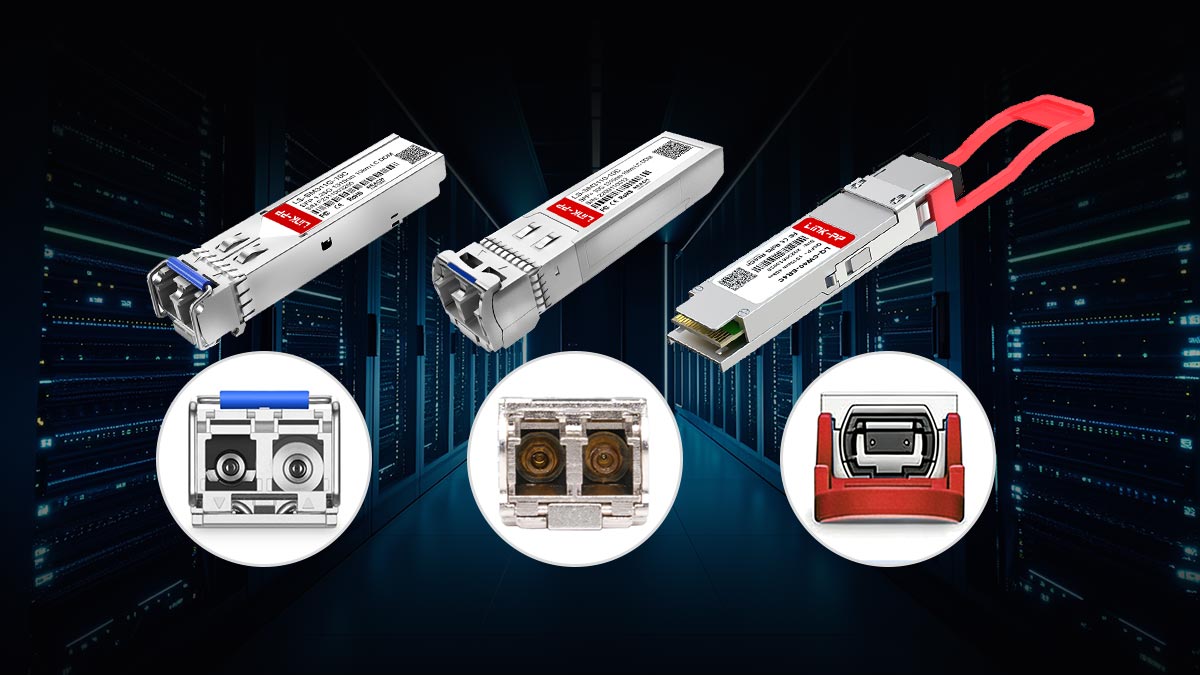

↪️ Comprendre les types de ports SFP/SFP+/QSFP dans les réseaux multi-niveaux

Les ports SFP/SFP+/QSFP constituent le socle d'une connectivité évolutive et flexible dans les architectures réseau multi-niveaux. Chacun remplit un rôle spécifique en équilibrant les exigences de bande passante, de distance et de densité entre les couches d'accès, de distribution et de cœur de réseau. La compréhension de leurs caractéristiques permet de garantir une conception de réseau efficace et un flux de données fluide entre les différents niveaux.

Définition des ports SFP, SFP+ et QSFP

Le SFP (Small Form-factor Pluggable) est un émetteur-récepteur optique compact et remplaçable à chaud, utilisé dans les télécommunications et les communications de données. Il a été conçu pour prendre en charge différentes normes de communication telles que Gigabit Ethernet et Fibre Channel. Face à la demande croissante de débit, le SFP+ est apparu comme une version améliorée, conservant la même taille physique mais prenant en charge des débits de données jusqu'à 10 Gbit/s et plus.

Le module QSFP (Quad Small Form-factor Pluggable) représente un bond en avant significatif en termes de densité et de débit. Contrairement à la série SFP monocanal, le QSFP utilise quatre canaux indépendants pour la transmission des données, permettant ainsi des vitesses nettement supérieures, telles que 40 Gbit/s (QSFP+) et 100 Gbit/s (QSFP28). Cette conception « quadruple » en fait la norme du secteur pour les liaisons montantes à haut débit et les réseaux dorsaux des centres de données.

Comment les types de ports s'intègrent dans les architectures multi-niveaux

Dans un réseau classique à trois niveaux (accès, distribution et cœur), ces types de ports sont déployés stratégiquement en fonction de leur débit. Les ports SFP standard se trouvent généralement dans la couche d'accès, où ils connectent les périphériques des utilisateurs finaux ou les commutateurs à faible bande passante. Leur rapport coût-efficacité les rend idéaux pour les déploiements haute densité, où la vitesse de chaque liaison est moins critique que la connectivité globale.

À mesure que le trafic remonte vers les couches de distribution et de cœur de réseau, les ports SFP+ et QSFP prennent le relais. Le SFP+ assure l'agrégation du trafic de la couche d'accès, fournissant les débits de 10 Gbit/s nécessaires aux commutateurs de distribution. Au cœur du réseau, les ports QSFP constituent les « autoroutes » massives indispensables au transfert de données entre les centres de données ou les principaux segments de réseau, garantissant ainsi que le réseau dorsal ne devienne pas un goulot d'étranglement.

Principales différences en termes de format et de capacité

La différence la plus immédiate réside dans la largeur physique et la configuration des voies internes. Les modules SFP et SFP+ partagent un format identique, ce qui permet souvent une rétrocompatibilité matérielle. Cependant, il s'agit fondamentalement d'interfaces à une seule voie. À l'inverse, le format QSFP est légèrement plus grand afin d'intégrer les circuits nécessaires à quatre voies, quadruplant ainsi la bande passante potentielle au sein d'un seul module.

La capacité est le principal critère de différenciation pour les planificateurs de réseau. Alors qu'un port SFP est généralement limité à 155 Mbit/s à 4 Gbit/s et un port SFP+ à 6 Gbit/s à 16 Gbit/s, les ports QSFP sont conçus pour les environnements à haut débit. En regroupant les voies, un seul port QSFP28 peut gérer 100 Gbit/s, offrant ainsi un rapport « bande passante par unité de rack » bien supérieur aux variantes SFP plus petites.

Pourquoi le choix des ports est important dans les réseaux en couches

Choisir le mauvais type de port peut engendrer de graves déséquilibres de performance ou des dépenses d'investissement inutiles. Utiliser des modules QSFP onéreux alors qu'un simple SFP+ suffirait représente un gaspillage de budget, tandis que sous-dimensionner une liaison principale avec des modules SFP+ peut provoquer des pertes de paquets et une latence élevée aux heures de pointe. Un choix judicieux garantit que chaque niveau du réseau est dimensionné de manière optimale pour son rôle spécifique.

Au-delà de la simple vitesse, le choix des ports influe sur l'évolutivité physique et la gestion thermique de la baie réseau. Les différents types de ports ont des besoins en énergie et des profils thermiques différents ; la maîtrise de ces facteurs est essentielle pour garantir la fiabilité du matériel à long terme dans un environnement multi-niveaux. Un mappage adéquat des ports aux couches réseau assure une architecture équilibrée, à la fois économique et pérenne.

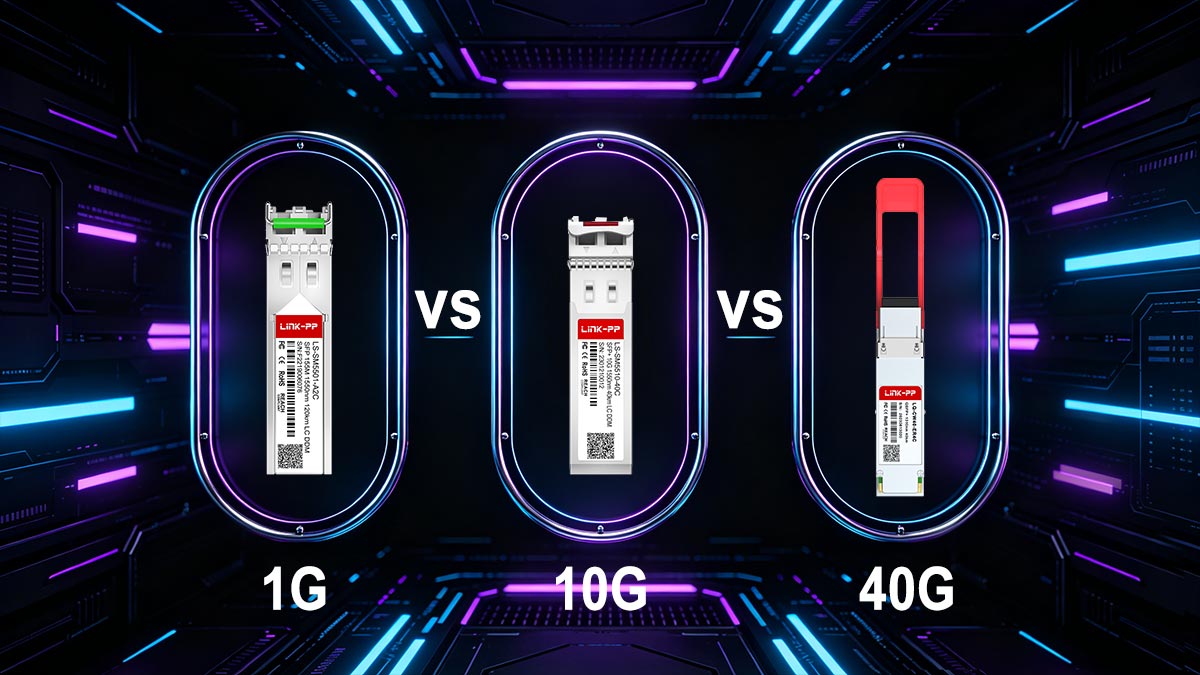

↪️ Distinction des indicateurs de performance des ports SFP/SFP+/QSFP

Au-delà de leur forme physique, la véritable différence entre les ports SFP/SFP+/QSFP réside dans leurs spécifications techniques et leurs seuils de performance. Pour garantir la stabilité d'un réseau multi-niveaux, les ingénieurs doivent évaluer les débits de données, les distances de transmission et les impacts thermiques afin d'assurer le fonctionnement optimal de chaque module.

Capacités de débit de données : 1 Gbit/s, 10 Gbit/s et 40/100 Gbit/s

Le critère fondamental pour tout émetteur-récepteur est son débit. Les modules SFP ont été conçus pour l'ère du Gigabit, prenant principalement en charge 1 Gbit/s, tandis que les modules SFP+ représentent un progrès significatif grâce à des fréquences d'horloge plus élevées permettant d'atteindre 10 Gbit/s dans le même format. Les modules QSFP s'affranchissent des limitations des modules à une seule voie en utilisant la transmission parallèle (quatre voies) pour atteindre des vitesses de 40 Gbit/s et 100 Gbit/s.

Choisir le débit de données approprié garantit l'équilibre des niveaux de réseau. Une inadéquation, comme l'utilisation d'un module SFP 1G pour alimenter un commutateur de distribution SFP+ 10G, peut créer des points de congestion importants et dégrader l'expérience utilisateur sur l'ensemble du segment.

Limitations de distance pour les connexions cuivre et fibre optique

La distance de transmission varie selon le support. Les modules SFP/SFP+ en cuivre atteignent généralement 100 m, tandis que les modules à fibre optique peuvent couvrir plusieurs dizaines de kilomètres selon le type de fibre (monomode ou multimode). Les modules QSFP utilisent également la fibre pour les connexions longue distance, supportant des distances de plusieurs dizaines de kilomètres avec la fibre monomode.

Considérations relatives à la consommation d'énergie et à la dissipation de chaleur

Chaque émetteur-récepteur actif génère de la chaleur, et la consommation d'énergie augmente avec le débit de données. Les modules SFP et SFP+ standard sont relativement efficaces, consommant généralement moins de 1.5 W par port. En revanche, les modules QSFP (notamment les versions 100G) peuvent consommer beaucoup plus d'énergie (de 3.5 W à 5 W), ce qui nécessite des solutions de refroidissement plus sophistiquées au sein du châssis du commutateur.

Les commutateurs haute densité équipés de modules QSFP peuvent atteindre rapidement des températures élevées. Si la chaleur n'est pas dissipée par une ventilation adéquate et un système de refroidissement approprié, les modules peuvent subir une limitation thermique, entraînant une augmentation du taux d'erreur binaire, voire une panne matérielle. Il est donc essentiel de surveiller la consommation énergétique d'un commutateur lorsqu'il est entièrement équipé d'émetteurs-récepteurs hautes performances.

Intégrité du signal dans les transmissions portuaires à haut débit

À mesure que les débits de données augmentent de 1 Gbit/s à 100 Gbit/s, la durée de transmission d'un bit (le temps alloué à la transmission d'un bit de données) diminue, rendant le signal plus sensible au bruit et aux interférences. Dans les liaisons SFP+ et QSFP, les interférences électromagnétiques (IEM) et la diaphonie deviennent des problèmes majeurs. Un blindage de qualité dans le boîtier du port et l'utilisation de composants haut de gamme sont essentiels pour éviter la perte de paquets.

Pour lutter contre la dégradation du signal, les ports QSFP modernes utilisent souvent la correction d'erreurs sans voie de retour (FEC). La FEC ajoute des données redondantes à la transmission, permettant ainsi au port de réception de détecter et de corriger les erreurs sans avoir à renvoyer le paquet. Il s'agit d'un critère essentiel pour les liaisons 100G, car il garantit une fiabilité élevée malgré les vitesses extrêmes et les risques de gigue.

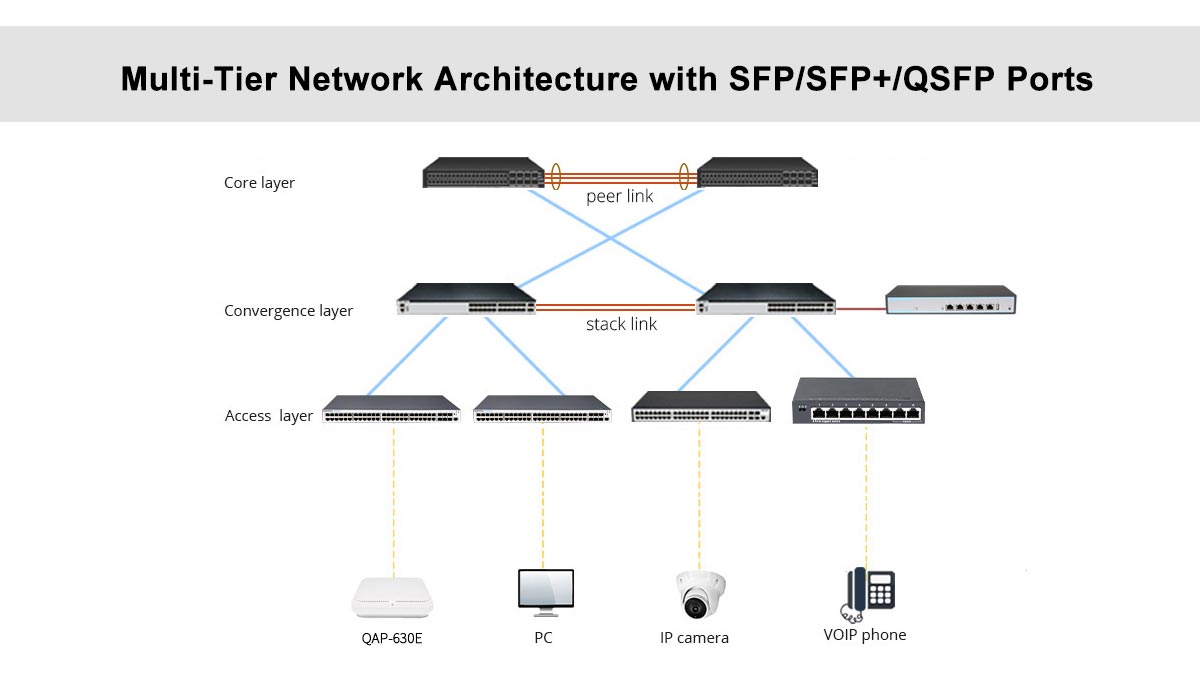

↪️ Architecture réseau multi-niveaux avec ports SFP/SFP+/QSFP

Une architecture multicouche bien structurée garantit un flux de données efficace de la périphérie du réseau jusqu'à son cœur haut débit. En déployant stratégiquement des ports SFP/SFP+/QSFP, les administrateurs peuvent adapter les capacités matérielles aux exigences spécifiques de bande passante et de distance de chaque couche fonctionnelle.

Conception de la couche d'accès avec des modules SFP standard

La couche d'accès constitue le principal point d'entrée des dispositifs utilisateurs et des périphériques matériels dans le réseau. À ce niveau, la densité de ports élevée et la rentabilité priment sur le débit brut, faisant du module SFP standard le choix idéal pour connecter un grand nombre de terminaux à faible bande passante.

• Connectivité des terminaux : des ports SFP 1G standard sont utilisés pour relier les postes de travail de bureau, les points d’accès sans fil et les caméras IP aux commutateurs réseau, fournissant une bande passante stable et suffisante pour les applications professionnelles quotidiennes.
• Gestion des coûts : Étant donné que la couche d’accès nécessite souvent des centaines de ports actifs, l’utilisation de modules SFP permet de maintenir un faible coût total de possession sans sacrifier la flexibilité des interfaces fibre ou cuivre remplaçables à chaud.

Utilisation de SFP+ pour les couches de distribution à large bande passante

La couche de distribution assure la liaison entre les points d'accès et le cœur du réseau, en remplissant des fonctions essentielles telles que le routage, le filtrage et l'agrégation du trafic. Afin d'éviter la congestion lorsque plusieurs commutateurs d'accès acheminent les données vers le haut, la capacité accrue de 10 Gbit/s des modules SFP+ devient la norme.

À ce niveau, les modules SFP+ fournissent la bande passante nécessaire pour gérer le trafic agrégé. L'utilisation de liaisons 10 Gbit/s garantit que les services à forte demande, tels que la visioconférence et les transferts de fichiers volumineux, ne subissent pas de goulot d'étranglement lors de leur passage au cœur du réseau. De plus, les ports SFP+ offrent la flexibilité requise pour le routage inter-VLAN et l'application de politiques de sécurité à pleine vitesse, assurant ainsi une transition fluide entre la périphérie du réseau et le cœur.

Mise en œuvre du QSFP au niveau du réseau principal

La couche cœur constitue l'« autoroute » à haut débit du réseau, assurant le transport de volumes massifs de données entre les différents blocs de distribution et le centre de données. Étant donné que la couche cœur doit supporter la charge cumulée de l'ensemble de l'organisation, les capacités multivoies des ports QSFP sont indispensables.

• Débit massif : En utilisant des modules QSFP+ (40G) ou QSFP28 (100G), le réseau principal peut prendre en charge des matrices de commutation ultra-rapides qui empêchent tout point unique de congestion pendant les périodes de pointe du trafic.
• Efficacité du réseau principal : L’utilisation d’interfaces QSFP réduit l’encombrement physique et la complexité du cœur de réseau ; une seule liaison QSFP28 100G peut remplacer dix liaisons SFP+ 10G individuelles, simplifiant considérablement la gestion des câbles et améliorant la circulation de l’air à l’intérieur du châssis du commutateur central.
• Évolutivité : La mise en œuvre de la technologie QSFP au cœur du réseau offre une base pérenne, permettant au réseau d'absorber les futures augmentations de la demande de données à mesure que de nouveaux appareils et des applications à plus large bande passante sont ajoutés à la couche d'accès.

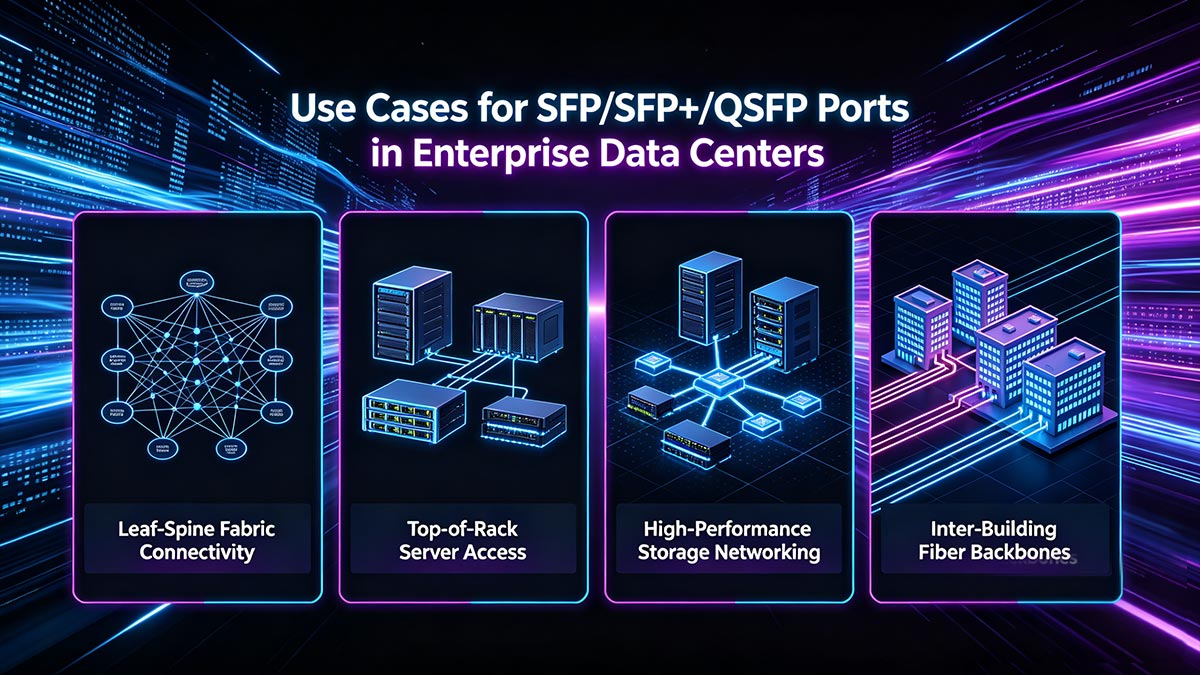

↪️ Cas d'utilisation des ports SFP/SFP+/QSFP dans les centres de données d'entreprise

Les ports SFP/SFP+/QSFP sont largement déployés dans les centres de données d'entreprise pour répondre à divers besoins de connectivité, de l'accès aux serveurs aux liaisons dorsales à haut débit. Leur flexibilité permet aux architectes réseau d'adapter les performances aux exigences de charge de travail et aux modèles de trafic. En utilisant le type de port approprié à chaque situation, les entreprises peuvent optimiser l'exploitation de leurs centres de données en termes d'efficacité, d'évolutivité et de performances.

Connectivité du tissu feuille-épine

Dans les architectures leaf-spine modernes, les ports SFP+ et QSFP jouent un rôle essentiel en permettant un trafic est-ouest à haut débit et faible latence. Le SFP+ est souvent utilisé pour les liaisons 10G entre les commutateurs leaf et les serveurs, tandis que le QSFP prend en charge les liaisons montantes 40G ou 100G entre les couches leaf et spine.

Cette combinaison garantit des performances prévisibles et un débit continu sur l'ensemble du réseau. La large bande passante du QSFP est particulièrement précieuse dans les commutateurs spine, où plusieurs connexions leaf doivent être agrégées sans créer de goulots d'étranglement.

Accès au serveur Top-of-Rack (ToR)

Les commutateurs Top-of-Rack utilisent généralement des ports SFP ou SFP+ pour se connecter directement aux serveurs situés dans la même baie. Les modules SFP conviennent aux charges de travail anciennes ou à faible bande passante, tandis que les modules SFP+ sont privilégiés pour les applications modernes nécessitant une connectivité 10G.

Ce déploiement offre des connexions à courte portée et haute densité avec une latence minimale. Il simplifie également le câblage et améliore la gestion en localisant les connexions serveur au sein de chaque baie.

Réseau de stockage haute performance

Les réseaux de stockage, tels que les environnements SAN ou NVMe-over-Fabrics, exigent un débit élevé et une faible latence. Les ports SFP+ et QSFP sont couramment utilisés pour répondre à ces exigences, assurant un transfert de données rapide entre les baies de stockage et les ressources de calcul.

Les ports QSFP, en particulier, permettent des liaisons à haut débit pour les applications gourmandes en données telles que l'analyse en temps réel et les sauvegardes à grande échelle. Leur capacité à gérer d'importants volumes de trafic garantit des performances de stockage constantes même en cas de charges de travail élevées.

Réseaux de fibres optiques inter-bâtiments

Pour les centres de données de campus ou multi-bâtiments, les modules QSFP et SFP+/SFP longue portée sont utilisés pour établir des connexions fibre optique haut débit sur de longues distances. La fibre optique monomode, associée à ces ports, permet de prendre en charge des liaisons de plusieurs kilomètres.

Ce cas d'utilisation garantit une communication fiable et à haut débit entre des installations géographiquement éloignées. Il est particulièrement important pour la reprise après sinistre, la réplication des données et le partage centralisé des ressources entre plusieurs sites.

↪️ Solutions de connectivité : Cartographie du câblage SFP/SFP+/QSFP

Le choix du câblage adapté aux ports SFP/SFP+/QSFP est essentiel pour garantir les performances, l'efficacité et la fiabilité du réseau. Le type de câblage (fibre multimode, fibre monomode ou cuivre) influe directement sur la bande passante, la portée et le coût du déploiement. En maîtrisant les différentes options de câblage, les architectes réseau peuvent optimiser la connectivité et éviter les erreurs courantes.

Cartographie des fibres multimodes à courte portée

Pour les liaisons courte distance, la fibre multimode est généralement utilisée avec les ports SFP et SFP+, offrant un débit élevé au sein des centres de données et des fermes de serveurs. La fibre multimode est idéale pour les applications à courte portée grâce à son rapport coût-efficacité et à sa transmission performante sur des distances allant jusqu'à 550 m.

L'utilisation de câbles à fibres optiques OM3 et OM4 offre des performances élevées, ce qui les rend parfaitement adaptés aux interconnexions de baies de serveurs et aux liaisons intra-bâtiment, où le coût et la bande passante sont des facteurs critiques.

Intégration de fibres monomodes longue distance

La fibre monomode est essentielle pour les connexions longue distance, notamment pour les liaisons supérieures à 2 km. Les modules SFP+ et QSFP prennent en charge la fibre monomode, permettant une connectivité longue distance entre bâtiments ou campus.

Ce type de fibre est idéal pour connecter des centres de données distants ou pour les réseaux dorsaux entre bâtiments, fournissant la bande passante nécessaire et une perte de signal minimale sur de grandes distances, généralement jusqu'à 80 km ou plus avec des émetteurs-récepteurs appropriés.

Agrégation MPO/MTP pour ports QSFP

Les câbles de jonction MPO (Multi-fiber Push On) et MTP (Multi-fiber Termination Push-on) sont conçus pour gérer les connexions haute densité, notamment pour les ports QSFP qui nécessitent plusieurs fibres. Ces câbles haute performance sont utilisés dans les centres de données pour agréger d'importants volumes de trafic sur de courtes distances, tout en minimisant l'encombrement.

Les solutions de jonction MPO/MTP simplifient le déploiement de connexions haut débit à plusieurs voies (par exemple, 40G et 100G) en permettant un câblage efficace et des mises à niveau rapides des ports, ce qui les rend essentielles pour une expansion évolutive du réseau.

Raccordement duplex LC pour les densités SFP+

Les câbles LC duplex sont couramment utilisés avec les ports SFP+ dans les environnements à haute densité en raison de leur format compact et de leurs performances fiables. Ces câbles sont idéaux pour connecter des serveurs à des commutateurs ou au sein de baies réseau, offrant des débits de 10 Gbit/s sur des distances relativement courtes.

Cette solution garantit que le réseau reste organisé tout en prenant en charge des débits de données élevés, notamment dans les environnements où l'espace est limité, comme dans les configurations de haut de baie ou de couche d'accès.

Solutions de dérivation optique pour le fractionnement de ports

Les câbles de dérivation optiques permettent de diviser un port QSFP unique en plusieurs connexions SFP+ ou même SFP à plus faible débit, optimisant ainsi l'utilisation des ports haute capacité. Ces solutions de dérivation sont particulièrement utiles dans les réseaux où les besoins en liaisons centrales à haut débit dépassent les capacités des connexions à plus faible débit disponibles.

En permettant de multiples connexions à partir d'un seul port, les solutions de dérivation optique réduisent le nombre de ports nécessaires sur les commutateurs réseau, optimisant ainsi l'utilisation des équipements et réduisant la complexité globale du câblage.

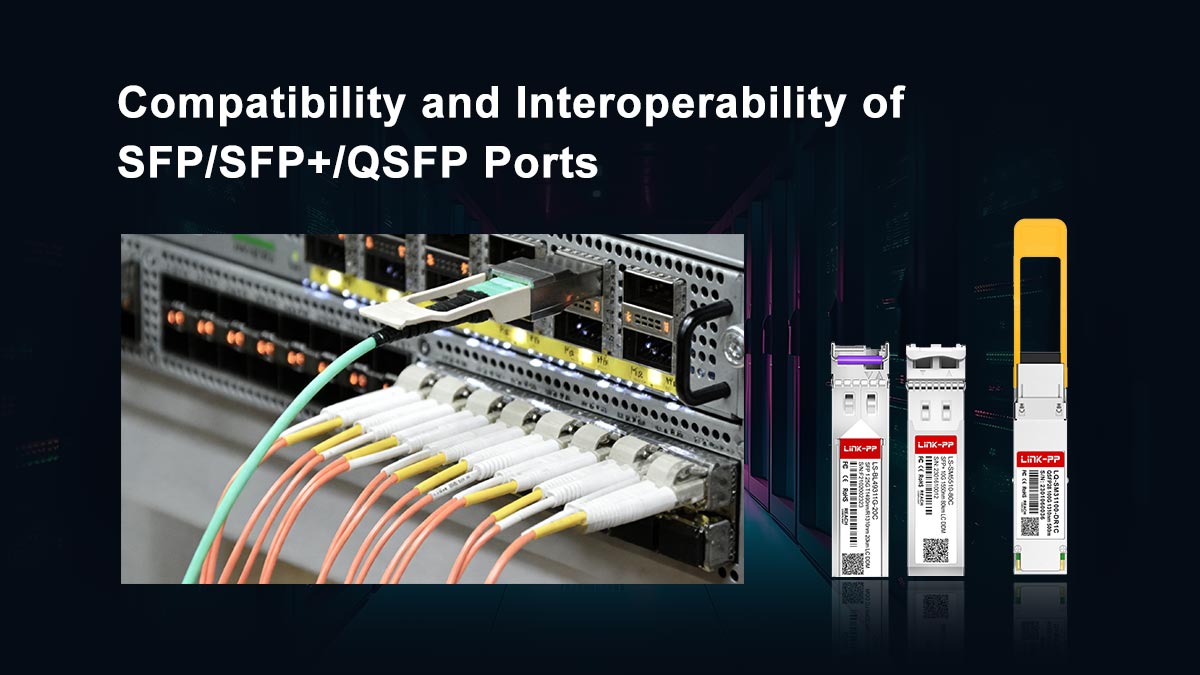

↪️ Compatibilité et interopérabilité des ports SFP/SFP+/QSFP

Garantir la compatibilité et l'interopérabilité entre les différents ports SFP/SFP+/QSFP est essentiel pour un réseau sans faille. Les différents fournisseurs et modules peuvent présenter de légères variations de conception, susceptibles d'affecter leur compatibilité. Une bonne compréhension de ces facteurs permet de prévenir les pannes de liaison et d'assurer la stabilité du réseau.

Compatibilité ascendante : un module SFP peut-il fonctionner dans un port SFP+ ?

Dans la plupart des cas, un port SFP+ est conçu pour être rétrocompatible avec un module SFP 1G standard, car ils partagent les mêmes dimensions physiques. Lorsqu'un module 1G est inséré dans un port SFP+ 10G, le commutateur négocie généralement automatiquement la vitesse à 1 Gbit/s. Cependant, il est important de noter que l'inverse n'est pas possible : un module SFP+ ne fonctionnera pas dans un port SFP 1G existant, car le matériel ne dispose pas des fréquences d'horloge et de la signalisation électrique nécessaires pour supporter la bande passante plus élevée.

Bien que la compatibilité physique soit rarement un problème, des limitations du micrologiciel peuvent parfois empêcher la reconnaissance d'un module SFP dans un emplacement SFP+. Consultez toujours la fiche technique du fabricant, car certains commutateurs haute densité peuvent désactiver la prise en charge du 1G sur certains ports afin d'optimiser les ressources système pour un débit de 10G ou 40G.

Prise en charge du codage multi-fournisseurs et du DOM/DDM

De nombreux fabricants d'équipements réseau mettent en œuvre un système de « verrouillage fournisseur », où le port du commutateur est programmé pour n'accepter que les émetteurs-récepteurs dotés d'un code fournisseur spécifique. Pour contourner ce système, de nombreux modules tiers de haute qualité sont désormais « codés » pour imiter les signatures des fabricants d'équipement d'origine (OEM), garantissant ainsi une interopérabilité parfaite entre différentes marques de matériel telles que Cisco, Arista ou Juniper.

Au-delà de la simple reconnaissance, la surveillance optique numérique (DOM) ou la surveillance de diagnostic numérique (DDM) est une fonctionnalité essentielle et standardisée dans l'industrie. Elle permet aux administrateurs réseau de surveiller en temps réel des paramètres tels que la puissance optique de sortie, la puissance de réception, la température et la tension d'alimentation. Sans une prise en charge DDM robuste, le dépannage d'une liaison défaillante relève de la conjecture, car le système est incapable de déterminer si une panne de port est due à une fibre encrassée ou à un laser défectueux.

Identification des modules authentiques et des modules tiers

La distinction entre les modules d'origine constructeur (OEM) et les alternatives tierces repose souvent sur le coût et la fiabilité. Si les modules OEM offrent une compatibilité et un support garantis, leur prix est généralement nettement supérieur. Les modules tiers, lorsqu'ils proviennent de fournisseurs réputés, offrent des performances identiques et sont souvent fabriqués dans les mêmes usines que les versions de marque, ce qui en fait un choix populaire pour l'extension de réseaux multi-niveaux à moindre coût.

Lors de l'évaluation des modules, recherchez les certifications et les rapports de test attestant de la validation de l'émetteur-récepteur sur les modèles de commutateurs que vous comptez utiliser. Les modules authentiques comportent généralement des étiquettes holographiques ou des numéros de série uniques vérifiables dans la base de données du fabricant, tandis que les composants optiques tiers de haute qualité s'appuient sur des pratiques de codage transparentes et des garanties complètes pour instaurer la confiance.

Dépannage des problèmes courants de liaison « Port indisponible »

Lorsqu'un port tombe en panne, la cause première se trouve souvent dans quelques domaines clés : connexions de câbles incorrectes, émetteurs-récepteurs incompatibles ou modules défectueux. Les problèmes de ports SFP/SFP+/QSFP peuvent également provenir d'une inadéquation entre le type de module et les spécifications de l'équipement réseau.

Pour résoudre les problèmes de « port inactif », commencez par vérifier la compatibilité des modules, inspectez les câbles pour détecter tout dommage et assurez-vous que le signal optique ou électrique approprié est transmis. Le remplacement des modules par des unités testées et reconnues peut aider à confirmer si le problème provient de l'émetteur-récepteur ou d'autres composants du réseau.

↪️ Optimisation des réseaux multi-niveaux avec ports SFP/SFP+/QSFP

L'optimisation d'un réseau multi-niveaux exige un alignement précis des ports SFP/SFP+/QSFP afin de réduire les goulots d'étranglement et d'optimiser l'efficacité. En tirant parti des atouts de chaque type de port, les entreprises peuvent améliorer le flux de données, l'évolutivité et la réactivité sur l'ensemble des couches du réseau. Une optimisation adéquate garantit que l'infrastructure peut gérer des charges de travail croissantes tout en maintenant des performances constantes.

Minimiser la latence entre les niveaux

La réduction de la latence entre les couches d'accès, de distribution et de cœur de réseau est essentielle pour les applications en temps réel et le traitement de données à haut débit. L'utilisation de liaisons montantes à haut débit, telles que SFP+ et QSFP, minimise les délais de transmission, tandis que des chemins de câblage plus courts et mieux structurés améliorent encore la réactivité. Un placement efficace des ports et l'évitement des sauts inutiles contribuent à maintenir une communication à faible latence sur l'ensemble du réseau.

Améliorer l'efficacité du trafic

Un flux de trafic efficace repose sur l'adéquation de la capacité des ports à la demande du réseau à chaque niveau. Le déploiement de modules SFP pour les connexions périphériques et l'extension vers les modules SFP+ et QSFP pour les couches d'agrégation et de cœur de réseau garantissent un trafic fluide et sans congestion. Une segmentation et une allocation de bande passante appropriées préviennent également la saturation du réseau, assurant ainsi des performances constantes et prévisibles.

Équilibrage de charge entre les liens

L'équilibrage de charge répartit le trafic sur plusieurs liaisons afin d'éviter la surcharge d'une connexion unique. En combinant plusieurs liaisons SFP+ ou QSFP grâce à des techniques telles que l'agrégation de liens (LAG) ou l'ECMP (Equal-Cost Multi-Path), les réseaux peuvent atteindre un débit et une redondance accrus. Cette approche améliore à la fois les performances et la résilience, notamment dans les environnements à haute densité.

Amélioration des performances globales du réseau

L'intégration stratégique des ports SFP/SFP+/QSFP, associée à un câblage optimisé, une bande passante équilibrée et une architecture évolutive, améliore les performances globales. La surveillance régulière de l'utilisation des ports, de la consommation électrique et de la qualité du signal garantit un fonctionnement optimal du réseau. Grâce à une planification rigoureuse et une optimisation continue, les entreprises peuvent déployer un réseau multiniveaux performant et évolutif.

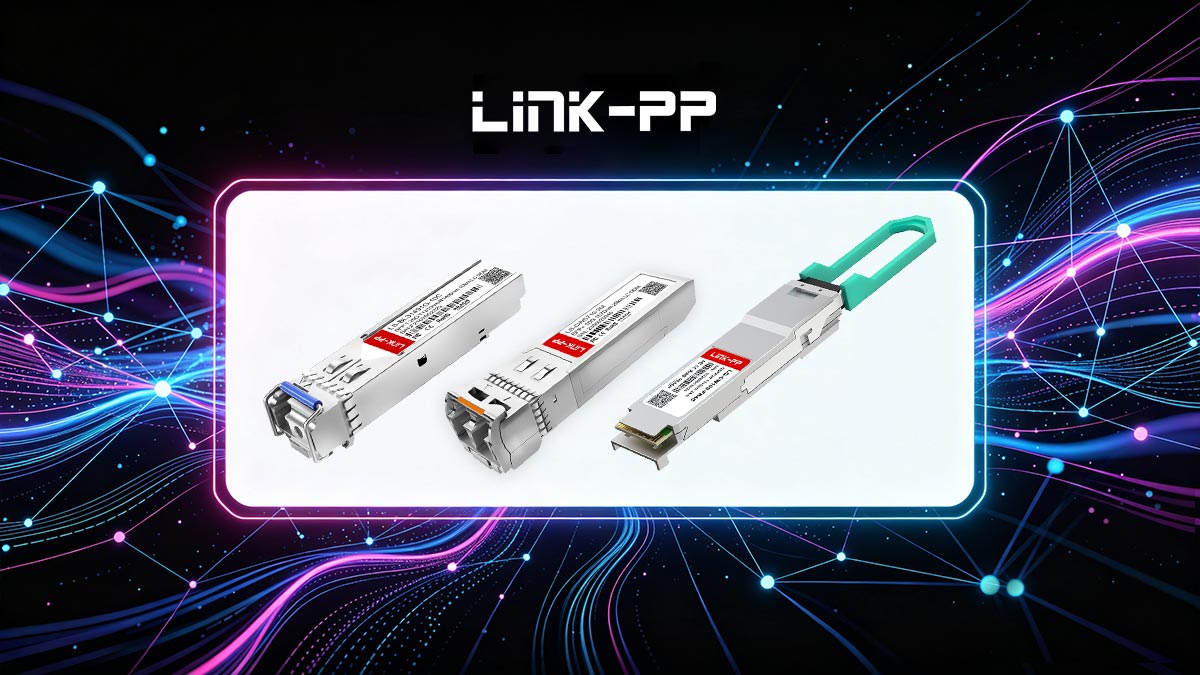

↪️ Points clés concernant les types de ports SFP/SFP+/QSFP dans les réseaux multi-niveaux

Les ports SFP/SFP+/QSFP sont des composants essentiels à la construction de réseaux multi-niveaux performants, évolutifs et efficaces. Chaque type de port remplit un rôle spécifique : connectivité d’accès économique avec SFP, agrégation à large bande passante avec SFP+ et transmission ultra-rapide du réseau dorsal avec QSFP. Ainsi, chaque couche du réseau fonctionne à sa capacité optimale. En comprenant leurs différences en termes de vitesse, de portée, de consommation et de compatibilité, les concepteurs de réseaux peuvent prendre des décisions éclairées, adaptées aux besoins actuels et à la croissance future.

Dans les environnements d'entreprise modernes, la combinaison optimale de ces types de ports améliore non seulement le flux de trafic et réduit la latence, mais renforce également la flexibilité grâce à des mises à niveau modulaires et à une grande variété d'options de câblage. Qu'il s'agisse de déployer des architectures leaf-spine, des réseaux de stockage haute performance ou des réseaux dorsaux en fibre optique longue distance, les solutions SFP/SFP+/QSFP constituent la base d'une connectivité fiable et évolutive.

Pour tirer pleinement parti de ces avantages, il est essentiel de choisir des modules émetteurs-récepteurs optiques de haute qualité et compatibles. Pour des performances fiables et un large choix de solutions SFP, SFP+ et QSFP, explorez les solutions disponibles. LINK-PP Boutique officielle trouver des émetteurs-récepteurs conçus pour répondre aux besoins évolutifs des infrastructures de réseau multi-niveaux.
