Dans les architectures spine-leaf 40G modernes, l'une des erreurs de déploiement les plus fréquentes ne concerne pas l'émetteur-récepteur lui-même, mais le choix du mauvais émetteur-récepteur. Câble MPO QSFP-40G-SR4.
De nombreux ingénieurs réseau savent que les modules QSFP-40G-SR4 sont conçus pour la transmission multimode parallèle à courte portée, mais la véritable difficulté survient lorsqu'il faut raccorder physiquement la liaison entre des commutateurs centraux, des commutateurs de périphérie, des panneaux de brassage ou des liaisons fibre optique structurées. Des questions se posent alors rapidement :
-
La liaison SR4 doit-elle utiliser un câble MPO ou MTP à 12 fibres ?
-
La polarité de type B est-elle requise ?
-
Les deux extrémités nécessitent-elles des connecteurs femelles ?
-
Pourquoi la liaison optique reste-t-elle interrompue même lorsque les deux modules QSFP sont détectés ?
-
Un même câble peut-il supporter des liaisons directes 40G et une migration par répartition 4×10G ?
Il ne s'agit pas de détails d'achat mineurs, mais d'éléments qui déterminent directement si une liaison montante spine-leaf 40G SR4 se met en service correctement ou échoue lors de la mise en service.
Contrairement aux modules optiques duplex LC, le QSFP-40G-SR4 utilise 8 fibres actives au sein d'une interface MPO à 12 fibres, où les voies d'émission et de réception doivent se croiser selon une polarité optique précise. Un connecteur MPO de genre incorrect, une cassette de polarité inadaptée ou un câble principal non compatible peuvent engendrer des défaillances silencieuses de couche 1, difficiles à diagnostiquer après l'installation en rack.
C’est pourquoi la compréhension du mappage de polarité des câbles QSFP-40G-SR4 MPO est désormais un élément essentiel de la conception des réseaux dorsaux de centres de données 40G haute densité.
Dans ce guide, nous allons détailler :
-
comment les optiques parallèles QSFP-40G-SR4 utilisent réellement les fibres MPO,
-
Quel type de câble MPO convient aux interconnexions spine-leaf ?
-
Comment la polarité de type B fonctionne dans des déploiements réels,
-
erreurs de câblage courantes qui provoquent des défaillances de liaison 40G SR4,
-
et les solutions MPO les plus pratiques pour les architectures 40G directes et de dérivation.
Si vous prévoyez une liaison montante spine-to-leaf 40G, une mise à niveau depuis la fibre LC 10G ou si vous essayez de résoudre un problème persistant d'absence de liaison QSFP-40G-SR4, cet article vous fournira la logique de mappage optique exacte avant d'acheter le mauvais câble.

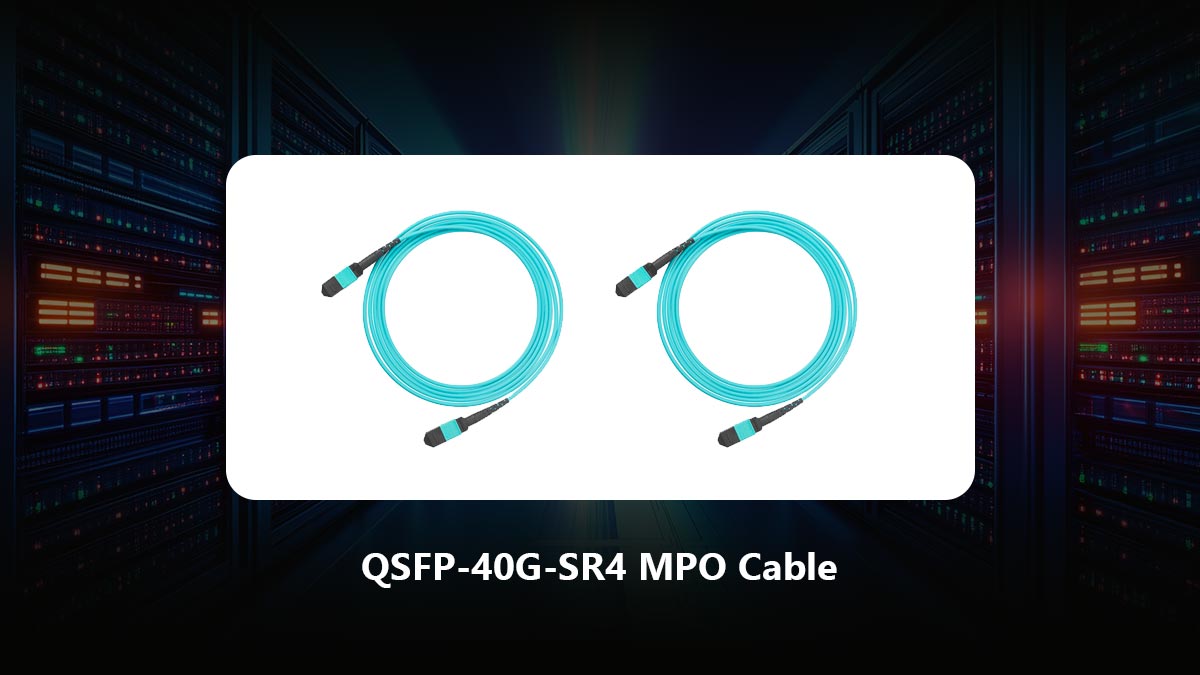

✅ Qu'est-ce qu'un câble QSFP-40G-SR4 MPO ?
Un câble QSFP-40G-SR4 MPO est un cordon optique multimode MPO/MTP à 12 fibres utilisé pour transporter le signal parallèle 40G à 8 voies entre deux émetteurs-récepteurs QSFP+ SR4.
Pour bien comprendre ce terme, il est utile de le diviser en deux parties :
En termes simples, l'émetteur-récepteur génère le signal optique 40G, tandis que le câble MPO fournit le chemin physique en fibre parallèle qui permet à ces signaux de voyager d'un port de commutateur à un autre.
Contrairement aux modules optiques SFP+ standard qui utilisent généralement une fibre LC duplex, les émetteurs-récepteurs QSFP-40G-SR4 sont conçus pour la transmission multimode parallèle. Chaque module divise le canal Ethernet 40G en :
Ces huit voies optiques sont présentées via une interface MPO/MTP à 12 fibres, faisant du câble un élément essentiel du système optique SR4 plutôt qu'un simple câble de raccordement passif.
Câble MPO QSFP-40G-SR4 vs. câble de brassage fibre optique ordinaire
Cette distinction est importante car de nombreux acheteurs supposent que n'importe quel cavalier MPO multimode fonctionnera.
En réalité, un chemin optique QSFP-40G-SR4 a des exigences plus strictes qu'un raccordement fibre optique ordinaire car il dépend de :
-
polarité MPO correcte,
-
croisement correct des voies Tx/Rx,
-
genre MPO approprié,
-
faible perte d'insertion,
-
et une continuité optique parallèle 40G complète.
Un câble LC duplex normal ne nécessite qu'un seul brin d'émission et un seul brin de réception.
Un câble QSFP-40G-SR4 MPO doit transporter huit voies optiques simultanées dans le bon ordre.
C’est pourquoi les liaisons SR4 MPO sont considérées comme faisant partie de l’ingénierie des canaux optiques, et non pas seulement de la gestion des câbles.
Pourquoi ce câble est-il largement utilisé dans les centres de données 40G ?
Le câblage QSFP-40G-SR4 MPO est devenu populaire car il permet :
-
densité portuaire beaucoup plus élevée,
-
liaisons montantes de commutation 40G plus simples,
-
Conception efficace de la colonne vertébrale et des feuilles,
-
et une migration plus facile de plusieurs liaisons 10G vers un seul canal optique 40G agrégé.
Au lieu de consommer quatre paires LC duplex distinctes, un seul câble MPO peut fournir toutes les voies requises dans un format de connecteur compact.
Ceci est particulièrement utile dans les cas suivants :
-
agrégation épine-feuille,
-
liaisons montantes en haut de la baie,
-
interconnexions de commutateurs principaux,
-
Patchage hyperscale à courte portée.
Par conséquent, l’expression « câble QSFP-40G-SR4 MPO » désigne généralement non seulement le câble lui-même, mais la solution complète de câblage optique parallèle à courte portée 40G.
✅ Pourquoi le QSFP-40G-SR4 exige une polarité MPO précise dans les réseaux Spine-Leaf
Contrairement aux liaisons fibre LC duplex classiques qui utilisent un seul brin d'émission et un seul brin de réception, un câble QSFP-40G-SR4 MPO fonctionne grâce à une architecture optique parallèle. Au sein de chaque émetteur-récepteur QSFP-40G-SR4, le signal 40G est divisé en quatre voies d'émission indépendantes de 10 Gbit/s et quatre voies de réception indépendantes de 10 Gbit/s. Ces huit voies optiques sont acheminées via les positions centrales d'un connecteur MPO/MTP à 12 fibres, tandis que les quatre positions de fibre restant inutilisées dans les applications SR4 standard.
Cela signifie qu'une liaison QSFP-40G-SR4 n'est pas simplement « une fibre branchée sur une fibre ».
Il s'agit d'un système de cartographie optique voie à voie.
Si une seule voie d'émission est redirigée vers une autre voie d'émission, ou une voie de réception vers une autre voie de réception, la liaison n'établira pas une communication optique correcte, même si :
-
Les deux modules QSFP sont correctement insérés.
-
Les lectures du DOM peuvent sembler normales,
-
et les ports du commutateur peuvent encore reconnaître les émetteurs-récepteurs.
C’est pourquoi de nombreuses installations spine-leaf 40G rencontrent une condition frustrante de « module détecté mais pas de liaison » : le matériel est fonctionnel, mais le chemin de polarité MPO est incorrect.
La spécification optique QSFP-40G-SR4 de Cisco confirme que les modules SR4 utilisent une fibre multimode parallèle avec une interface MPO, ce qui exige que la matrice d'émission d'un module soit parfaitement alignée avec la matrice de réception du module opposé. Ceci diffère fondamentalement des modules LC duplex, où la correction de polarité est beaucoup plus simple.
La complexité cachée : le QSFP-40G-SR4 utilise 8 fibres actives dans un chemin MPO à 12 fibres
L'une des principales raisons pour lesquelles les utilisateurs commandent le mauvais câble est que le connecteur paraît simple physiquement, mais que le chemin du signal interne ne l'est pas.
Un émetteur-récepteur QSFP-40G-SR4 standard utilise généralement :
-
Fibres 1 à 4 = Voies de transmission (Tx1 à Tx4)
-
Fibre 5–8 = croisement central inutilisé selon la convention de numérotation
-
Fibre 9–12 = Voies de réception (Rx1–Rx4)
En termes de câblage pratique, le banc d'émission du commutateur principal doit être raccordé au banc de réception du commutateur périphérique, et vice versa.
Cela nécessite que le tronc MPO effectue une inversion optique, généralement réalisée par un câble MPO de polarité de type B.
Sans cette inversion de polarité :
C’est précisément pourquoi les ingénieurs réseau signalent souvent : « Les deux modules SR4 sont reconnus, le voyant est présent, mais le port 40G reste hors service. »
Ce symptôme n'est généralement pas dû à une défaillance de l'émetteur-récepteur.
Il s'agit d'un problème de cartographie de polarité à l'intérieur du circuit MPO.
Pourquoi la topologie en épine-feuille rend les erreurs de polarité plus fréquentes
Dans une configuration de laboratoire simple, deux modules QSFP-40G-SR4 peuvent être connectés directement avec un cavalier MPO et être mis en service rapidement.
Mais réel réseaux épine-feuille J'utilise rarement un chemin point à point aussi direct.
Une liaison montante 40G typique pour une entreprise ou un hyperscale peut comprendre :
-
commutateur dorsal SR4 optique
-
cordon de brassage MPO avant
-
Cassette MPO ou panneau de brassage
-
tronc principal MPO
-
panneau de brassage arrière
-
cavalier de l'interrupteur à feuille MPO
-
feuille SR4 optique
Chaque point d'accouplement supplémentaire offre une opportunité supplémentaire pour :
-
inversion de polarité,
-
incohérence touche enfoncée/touche enfoncée,
-
conflit de broches mâle/femelle,
-
Confusion autour du crossover de cassettes,
-
ou une substitution accidentelle de type A / type B.
Étant donné que le SR4 dépend de huit voies parallèles fonctionnant simultanément, une seule incohérence de mappage peut faire s'effondrer l'ensemble du canal 40G.
C’est pourquoi la planification de la polarité MPO est beaucoup plus critique dans le câblage structuré spine-leaf que dans le brassage direct en haut de la baie.
L’échec de déploiement SR4 le plus fréquent en conditions réelles
Dans les forums d'ingénierie et les études de cas de déploiement, le schéma d'échec le plus fréquent est le suivant : l'installateur suppose que n'importe quel cavalier multimode MPO-12 fonctionnera.
Mais en réalité, le QSFP-40G-SR4 nécessite généralement :
-
Compatibilité MPO correcte avec le genre,
-
Fibre multimode OM3/OM4,
-
continuité du chemin à 12 fibres,
-
et surtout, la polarité qui passe de Tx à Rx.
Utiliser le mauvais coffre conduit souvent à :
-
lien qui flotte,
-
pas de négociation optique,
-
Erreurs CRC intermittentes,
-
ou l'état complet de la couche 1 hors service après l'intégration au rack.
C’est pourquoi les concepteurs de centres de données expérimentés ne considèrent pas le câble MPO QSFP-40G-SR4 comme un accessoire passif.
Ils le considèrent comme faisant partie intégrante de la conception du canal optique.
Pour chaque liaison montante spine-leaf QSFP-40G-SR4, le véritable objectif n'est pas simplement :
« Connectez deux ports 40G. »
Le véritable objectif est :
« S’assurer que les quatre voies d’émission d’une optique SR4 arrivent sur les quatre voies de réception de l’optique SR4 opposée via un chemin MPO à polarité parfaitement correcte. »
Une fois ce principe compris, le choix des câbles devient beaucoup plus simple et de nombreuses erreurs de mise en service coûteuses peuvent être évitées avant l'installation.
✅ Comment choisir le type de câble MPO approprié pour les liaisons QSFP-40G-SR4
Après avoir compris que le QSFP-40G-SR4 dépend d'un croisement précis des voies Tx-à-Rx, la question suivante, qui déterminera si votre liaison 40G fonctionnera dès le premier jour, est la suivante : quel câble MPO doit être utilisé entre deux émetteurs-récepteurs QSFP-40G-SR4 ?
C'est là que de nombreux acheteurs commettent une erreur coûteuse.
Car la recherche en ligne de « câble MPO » renvoie des dizaines de résultats :
Cependant, seule une combinaison très spécifique est correcte pour la plupart des liaisons directes spine-leaf QSFP-40G-SR4.
Les références de déploiement SR4 compatibles Cisco et de nombreux ingénieurs de terrain pointent systématiquement vers la même base : un câble multimode MPO/MTP à 12 fibres avec polarité de type B est la solution de connexion directe standard pour les optiques QSFP-40G-SR4.
1. Commencez par le nombre de fibres : MPO-12 est le chemin optique standard SR4
Bien que le QSFP-40G-SR4 n'utilise que 8 fibres actives pour quatre voies d'émission et quatre voies de réception, l'interface optique physique du module est construite autour d'une norme de connecteur MPO/MTP à 12 fibres.
Cela signifie que pour une connectivité SR4 standard entre commutateurs, le choix le plus sûr et le plus universellement compatible est : le câble de brassage multimode MPO-12 / MTP-12.
Il s'agit de l'architecture de câblage attendue par la plupart des optiques SR4 compatibles Cisco, compatibles MSA et tierces.
De nombreux ingénieurs se demandent si un câble MPO-8 est suffisant.
En théorie, oui, seules huit fibres transportent le trafic.
En pratique:
-
Le MPO-12 est le format le plus courant en stock,
-
Les écosystèmes de panneaux de brassage sont construits autour du MPO-12,
-
L'alignement mécanique de l'émetteur-récepteur nécessite une empreinte à 12 fibres.
-
et la plupart des documentations SR4 d'entreprise supposent une continuité MPO-12.
Pour simplifier l'approvisionnement et garantir l'interopérabilité : choisissez d'abord le MPO-12, sauf si votre architecture de câblage est spécifiquement conçue autrement.
2. La décision la plus importante : polarité de type B, et non de type A
C’est cette étape qui provoque le pourcentage le plus élevé de tickets d’erreur 40G SR4 sans lien.
Il existe trois méthodes courantes de polarité MPO :
Pour un canal optique direct QSFP-40G-SR4 à QSFP-40G-SR4, la pratique industrielle utilise majoritairement la polarité MPO de type B.
Pourquoi ?
Parce que le type B inverse la position des fibres d'un bout à l'autre :
-
La fibre 1 arrive sur la fibre 12
-
La fibre 2 arrive sur la fibre 11
-
La fibre 3 arrive sur la fibre 10
-
etc
Cette inversion permet de déplacer le banc de lasers d'émission d'une optique SR4 vers le banc de détecteurs de réception de l'optique SR4 opposée.
Les discussions sur le déploiement sur Reddit montrent que c'est précisément le problème que de nombreux installateurs ne découvrent qu'après l'apparition d'un état de port « non connecté » — les cordons de brassage de type A laissent souvent Tx communiquer avec Tx.
Donc si le lien est : émetteur-récepteur ↔ émetteur-récepteur
la règle d'achat par défaut est alors : un tronc MPO de type B dans le chemin optique.
3. Genre du connecteur : vérifiez si votre module SR4 est mâle ou femelle.
Cette partie est plus confuse car les descriptions des vendeurs varient.
Certains systèmes optiques SR4 sont vendus sous la marque :
tandis que d'autres sont décrits comme :
Ce qui compte, ce n'est pas le libellé des pages de revendeurs prises au hasard.
L'important, c'est que le connecteur du câble s'emboîte physiquement avec la structure des broches du connecteur optique.
D'après les discussions de la communauté Cisco et les recommandations des ingénieurs, le câble de brassage SR4 direct le plus souvent recommandé est un câble MPO/MTP de type B femelle-femelle pour les liaisons optiques.
Toutefois, vérifiez toujours si votre émetteur-récepteur spécifique possède :
avant de commander en gros.
Car un câble à polarité correcte mais de sexe incorrect ne permettra pas d'installer le système.
4. OM3 ou OM4 ? Choisissez en fonction de la distance réelle entre la colonne vertébrale et la feuille.
Étant donné que le QSFP-40G-SR4 est un optique VCSEL multimode 850 nmLe câble MPO doit également répondre aux spécifications multimodes.
Les recommandations standard sont les suivantes :
pour un fonctionnement conforme SR4.
Pour les liaisons montantes spine-leaf courtes sur la même rangée ou sur le même rack, OM3 est souvent suffisant.
Mais les concepteurs de centres de données modernes choisissent de plus en plus OM4 parce que :
-
Les marges de perte d'insertion sont meilleures,
-
Les ajouts de panneaux de brassage sont plus tolérants,
-
La migration future vers des optiques à plus haute densité devient plus facile.
Donc, à moins que le déploiement ne soit à coût réduit et très court : l'OM4 Type B MPO-12 est généralement l'achat le plus sûr à long terme.
5. Liaison directe vs câblage structuré : la règle change légèrement
Si vous connectez : un QSFP-40G-SR4 directement à un QSFP-40G-SR4
Vous utilisez généralement : 1 câble de brassage multimode MPO-12 de type B
Mais si votre architecture épine-feuille comprend :
-
cordons de brassage avant,
-
coffres arrière,
-
modules de cassette,
-
champs de connexion croisée,
La planification de la polarité devient alors un calcul de canal de bout en bout.
Les ingénieurs expérimentés résument souvent cela ainsi : il faut un nombre impair d'inversions de type B dans le chemin optique total pour préserver le croisement Tx-Rx.
C’est pourquoi de nombreuses installations de câblage structuré échouent même lorsque chaque cavalier individuel « semble correct ».
Le câble n'est correct que si la polarité de l'ensemble du canal est correcte.
Liste de vérification rapide pour l'achat : Choisir le bon câble MPO QSFP-40G-SR4
Avant de passer commande, veuillez confirmer ces cinq points :
✔ Format MPO-12 ou MTP-12
✔ Fibre multimode OM3/OM4
✔ Polarité de type B
✔ Structure d'accouplement mâle/femelle correcte
✔ La polarité de la liaison directe ou du chemin structuré a été prise en compte.
Si l'un de ces éléments est défectueux, la liaison montante SR4 peut rester inactive même avec des optiques en parfait état.

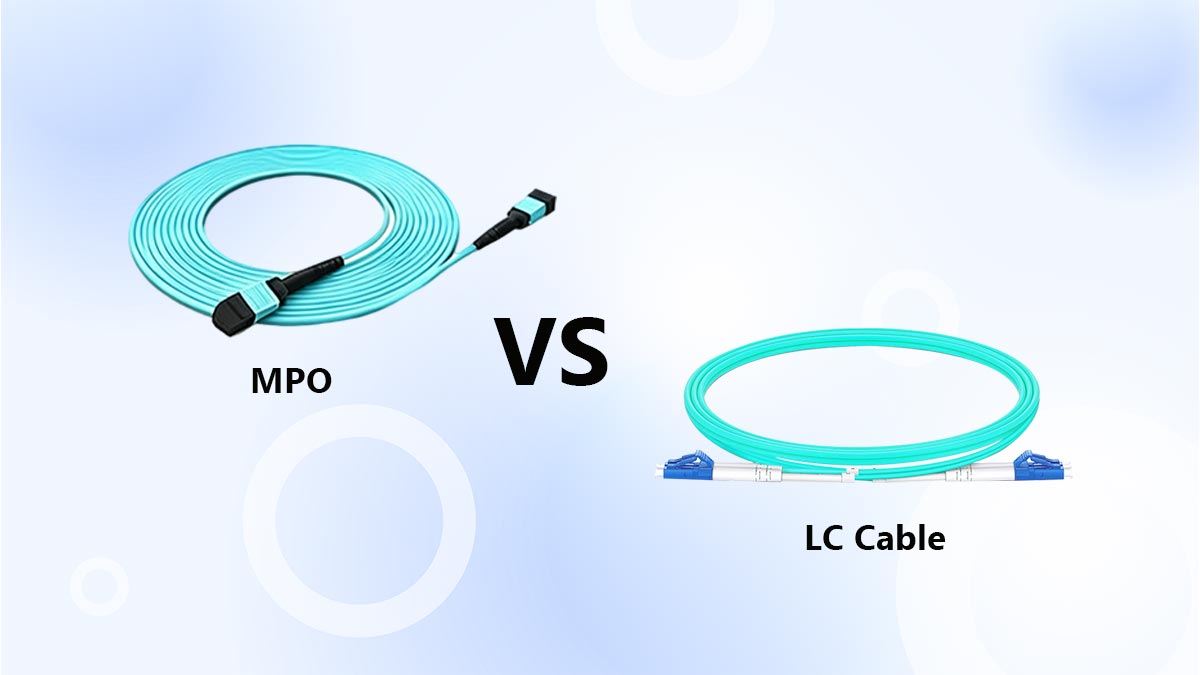

✅ Câble QSFP-40G-SR4 MPO vs. LC : lequel utiliser ?
Lors du déploiement d'un réseau Ethernet 40G, les ingénieurs choisissent souvent entre deux chemins de câblage :
Les deux peuvent fournir une liaison montante de 40 GbE, mais ils sont conçus pour des conditions de réseau différentes.
Un câble QSFP-40G-SR4 MPO transporte le signal 40G à travers 8 fibres actives dans un connecteur MPO-12, ce qui le rend idéal pour la commutation parallèle à courte portée.
Une solution duplex LC transmet 40G sur seulement 2 fibres, généralement via des optiques bidirectionnelles ou multiplexées en longueur d'onde.
La différence pratique est simple : MPO est conçu pour les nouvelles architectures 40G haute densité, tandis que LC est conçu pour une réutilisation plus facile des réseaux de fibres duplex existants.
Quand le câble QSFP-40G-SR4 MPO est le meilleur choix
Utilisez le câblage MPO lorsque :
-
construction d'une nouvelle dorsale 40G de type spine-leaf ou switch-to-switch
-
nécessitant une densité de plaques plus élevée
-
flexibilité de planification de 40G à 4×10G
-
objectif : réduire le coût par port des émetteurs-récepteurs SR4
Étant donné que les optiques SR4 fonctionnent naturellement comme quatre voies 10G parallèles, le câblage MPO est souvent la solution de centre de données à courte portée la plus évolutive.
Quand le câble LC est plus judicieux
Utilisez un câblage duplex LC lorsque :
-
L'infrastructure existante utilise déjà la fibre multimode LC
-
Minimiser la reconstruction des câbles est une priorité
-
La simplicité d'installation sur le terrain est plus importante que la densité maximale
-
Seules quelques liaisons point à point 40G sont nécessaires
Les solutions LC réduisent les problèmes de polarité des MPO et sont généralement plus faciles à entretenir au quotidien.
Comparaison entre les câbles QSFP-40G-SR4 MPO et LC
|
Article de comparaison
|
Câble MPO QSFP-40G-SR4
|
Câble LC duplex 40G
|
|
architecture optique
|
Fibre à 8 voies parallèles
|
Transmission duplex à 2 fibres
|
|
Type de connecteur
|
MPO/MTP-12
|
LC duplex
|
|
Nombre de fibres utilisées
|
8 fibres actives
|
Fibres 2
|
|
Densité de câblage
|
Haute
|
Modérée
|
|
Complexité de polarité
|
Haute
|
Low
|
|
Prise en charge des modules de dérivation 40G vers 4x10G
|
Oui
|
Édition
|
|
Idéal pour les nouvelles configurations 40G
|
Excellent
|
Modérée
|
|
Idéal pour l'infrastructure LC existante
|
Médiocre
|
Excellent
|
|
Coût typique des optiques
|
Coût en adjuvantation plus élevé.
|
Meilleure performance du béton
|
|
Simplicité d'installation
|
Moyenne
|
Facile
|
Guide de décision rapide
Choisissez Câblage QSFP-40G-SR4 MPO si votre objectif est : un déploiement 40G à courte portée, évolutif, à haute densité et à faible coût.
Choisissez Câblage duplex LC si votre objectif est : une migration rapide utilisant la fibre LC existante avec un raccordement simplifié.
En résumé, le MPO est généralement la meilleure option à long terme pour les tissus modernes à structure dorsale et foliaire, tandis que le LC est le choix pratique pour la réutilisation des fibres anciennes.

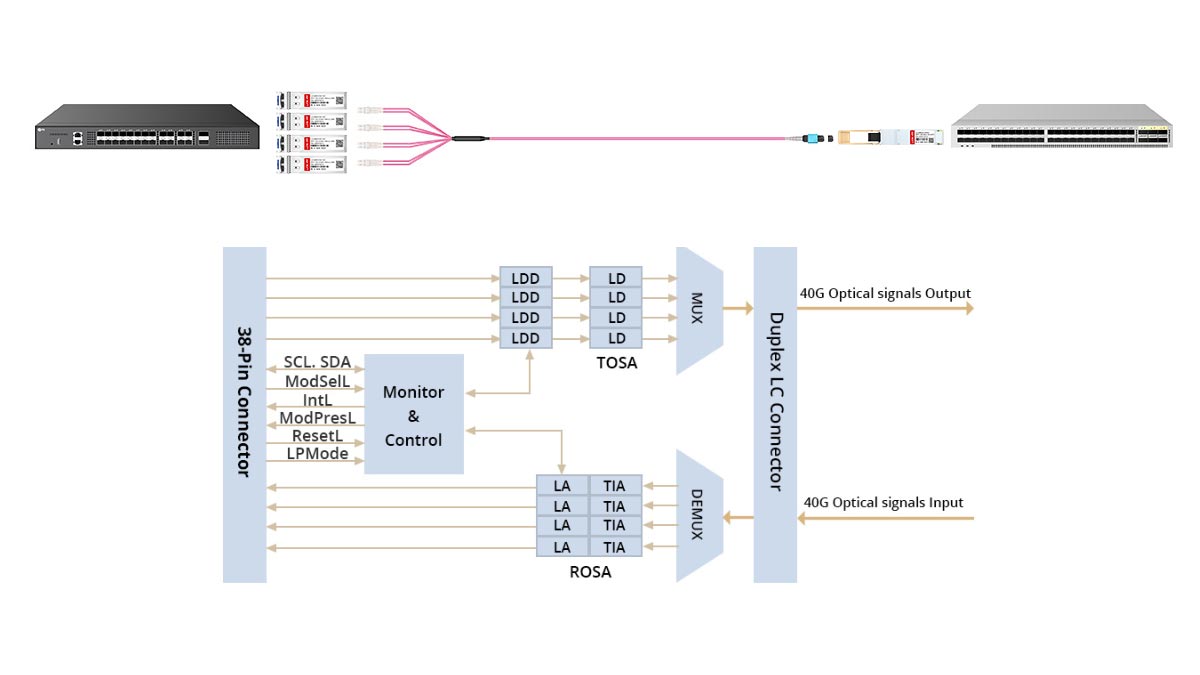

✅ Solutions de dérivation et de migration 40G vers 4x10G
L'un des principaux avantages de l'utilisation d'un Câble MPO QSFP-40G-SR4 En effet, il ne se contente pas de prendre en charge une liaison montante standard de 40G ; il offre également une voie de migration pratique depuis l’infrastructure 10G existante.
Le module QSFP-40G-SR4 étant construit en interne sur quatre voies d'émission indépendantes de 10 Gbit/s et quatre voies de réception indépendantes de 10 Gbit/s, il peut fonctionner dans les environnements suivants :
Lorsque le matériel et le micrologiciel du commutateur prennent en charge le dérivation de ports. Cisco précise que le QSFP-40G-SR4 prend en charge l'interopérabilité de dérivation 4x10G, contrairement au QSFP-40G-SR4-S ; il s'agit d'une distinction importante souvent négligée par les acheteurs.
Cela signifie qu'un port QSFP+ 40G peut être divisé en quatre canaux optiques SFP+ 10G distincts sans remplacer l'ensemble de la plateforme de commutation.
Fonctionnement du convertisseur 40G vers 4x10G
En mode de dérivation, l'optique SR4 transmet toujours via la même interface MPO à 12 fibres, mais au lieu d'être acheminées vers un autre module QSFP-40G-SR4, les voies optiques sont distribuées via :
1 × MPO/MTP vers 4 × faisceau de dérivation LC duplex
Ce faisceau transforme les quatre voies optiques SR4 en :
-
Paire LC 1 = Canal 1 10G
-
Paire LC 2 = Canal 2 10G
-
Paire LC 3 = Canal 3 10G
-
Paire LC 4 = Canal 4 10G
Chaque paire LC se connecte ensuite à un émetteur-récepteur SFP+ 10GBASE-SR individuel.
Le guide de dérivation optique de Cisco confirme que cette connectivité 4x10G est réalisée par un câble de dérivation externe à 12 fibres parallèle-duplex spécialement câblé pour le mappage de voies QSFP-40G-SR4.
Pourquoi cette voie de migration est si précieuse
Dans de nombreux centres de données, tous les périphériques en aval ne sont pas prêts pour la norme 40G native.
Voici quelques exemples de situations réelles courantes :
-
Les serveurs plus anciens fonctionnent encore avec des modules SFP+ 10G.
-
pare-feu avec seulement des liaisons montantes de 10G
-
Les périphériques de stockage sont limités à 10 GbE.
-
projets de remplacement par étapes des interrupteurs à lames
Au lieu de consommer quatre ports de commutateur en amont distincts, un seul port de dérivation SR4 peut agréger ces quatre liaisons 10G via un seul emplacement QSFP compatible 40G.
Cela permet :
-
meilleure utilisation des ports,
-
Migration simplifiée de 10G vers 40G,
-
congestion réduite des liaisons montantes,
-
et une gestion plus propre des fibres.
Concrètement : un port QSFP-40G-SR4 MPO peut servir de pont de bande passante entre d'anciens appareils 10G et une dorsale 40G moderne.
✅ Problèmes courants et solutions liés aux câbles MPO QSFP-40G-SR4
Même avec des émetteurs-récepteurs QSFP-40G-SR4 conformes, de nombreuses liaisons 40G échouent en raison d'une configuration incorrecte du câble MPO. Dans la plupart des cas, le composant optique lui-même n'est pas défectueux ; le problème provient généralement d'une inversion de polarité, d'un mauvais branchement des connecteurs ou d'un manque de propreté de la fibre.
Vous trouverez ci-dessous les problèmes de déploiement SR4 MPO les plus courants rencontrés dans le monde réel, ainsi que leurs solutions.
1. Déconnexion des deux modules détectée → Incompatibilité de polarité MPO
Il s'agit du problème d'installation le plus fréquent lors de l'installation de la SR4.
Les symptômes comprennent généralement :
-
Les deux modules QSFP sont reconnus par le commutateur.
-
La puissance optique peut sembler présente,
-
mais le port Ethernet 40G reste hors service.
La cause première est souvent que le câble MPO est de type A au lieu de type B, ou que le chemin de câblage structuré crée un alignement Tx-à-Tx / Rx-à-Rx incorrect.
Étant donné que le QSFP-40G-SR4 repose sur quatre voies de transmission parallèles se croisant avec quatre voies de réception, même un câble entièrement inséré ne pourra pas établir de liaison si la polarité est incorrecte.
Correction:
Vérifiez que le canal optique total contient l'inversion de polarité correcte et remplacez-le par un câble multimode MPO-12 de type B si nécessaire.
2. Le câble ne se connecte pas correctement → Conflit de genre MPO mâle/femelle
Un autre problème courant est l'incompatibilité physique des connecteurs.
Les connecteurs MPO utilisent :
Si le câble et l'émetteur-récepteur ont la même structure de broches, les connecteurs risquent de ne pas s'emboîter correctement ou de créer un alignement optique instable.
Ce problème survient souvent lorsque les acheteurs se procurent des câbles tiers sans vérifier le type exact d'interface optique.
Correction:
Vérifiez le sexe du connecteur MPO sur les deux émetteurs-récepteurs SR4 et commandez le câble de brassage femelle-femelle ou mâle-femelle correspondant, selon les besoins.
3. Erreurs CRC intermittentes ou instabilité → Surfaces d'extrémité MPO sales
Comme un connecteur MPO contient 12 positions de fibre très rapprochées, il est beaucoup plus sensible à la contamination qu'une fibre duplex LC ordinaire.
Une petite quantité de poussière sur une ou deux voies de circulation peut provoquer :
-
perte de paquets intermittente,
-
Erreurs CRC/FCS,
-
négociation de liaison instable,
-
Alarmes optiques aléatoires.
Les techniciens de terrain supposent souvent à tort que le câble est endommagé alors qu'il s'agit simplement d'un connecteur sale.
Correction:
Avant toute installation, inspectez et nettoyez systématiquement les deux interfaces MPO à l'aide des outils de nettoyage MPO agréés. N'insérez jamais de cavaliers dont les capuchons d'usine ont été retirés sans les avoir préalablement inspectés.
4. Seuls certains canaux de dérivation fonctionnent → Mauvaise configuration du faisceau MPO-LC
Lors du passage de 40G à 4x10G, les installateurs utilisent parfois un câble de dérivation MPO générique qui ne correspond pas au séquencement des voies SR4.
Le résultat est:
-
un ou deux canaux 10G activés,
-
chaînes restantes éteintes,
-
ou des affectations de répartition instables.
Cela se produit car les faisceaux de dérivation doivent être câblés spécifiquement pour l'ordre des voies de transmission/réception QSFP-40G-SR4.
Correction:
Utilisez un faisceau de dérivation MPO-vers-4LC certifié SR4 et vérifiez la configuration de dérivation côté commutateur.
5. Le bilan de liaison semble correct, mais le port est instable → Perte d'insertion excessive
Un chemin MPO QSFP-40G-SR4 peut inclure :
Chaque connexion ajoute une perte d'insertion.
Bien que la portée du SR4 soit courte, un trop grand nombre de connexions MPO de mauvaise qualité peut réduire la marge optique au point de créer :
Correction:
Utilisez des composants MPO OM3/OM4 à faibles pertes, réduisez les points de raccordement inutiles et testez le canal optique complet au lieu de simples cavaliers individuels.
6. Émetteur-récepteur inséré mais non compatible → Codage fournisseur non pris en charge
Parfois, le chemin de la fibre est correct, mais le commutateur refuse toujours de mettre la liaison en ligne car le codage EEPROM du module SR4 n'est pas accepté.
C'est particulièrement fréquent dans :
Correction:
Utilisez des optiques QSFP-40G-SR4 codées compatibles avec le fournisseur et vérifiez la prise en charge du breakout sur le système d'exploitation du commutateur.
Tableau de dépannage rapide
|
Symptôme du problème
|
Cause la plus probable
|
Solution recommandée
|
|
Module détecté, aucun lien
|
Incompatibilité de polarité du MPO
|
Remplacer/vérifier la polarité de type B
|
|
Connecteur non accouplé
|
conflit de genre au sein de l'organisation de planification des opérations de gestion (MPO)
|
Vérifier l'interface mâle/femelle
|
|
Erreurs CRC / trafic instable
|
Extrémité MPO sale
|
Inspecter et nettoyer toutes les fibres
|
|
Seule une évasion partielle fonctionne
|
Faisceau MPO-LC incorrect
|
Utilisez un câble certifié SR4 pour le dérivation
|
|
Rabat de liaison après panneau de brassage
|
Perte d'insertion excessive
|
Réduisez le nombre de points de brassage / utilisez un câble à faibles pertes
|
|
Optique reconnue comme non supportée
|
Problème de codage du fournisseur
|
Utilisez un module QSFP-40G-SR4 codé compatible.
|
✅ Conclusion : Créez une liaison spine-feuille 40G stable en choisissant le bon chemin MPO
Un succès Câble MPO QSFP-40G-SR4 Le déploiement ne consiste pas simplement à brancher deux optiques 40G, mais à s'assurer que l'ensemble du canal optique est correctement conçu d'un émetteur-récepteur à l'autre.
Comme le montre ce guide, la stabilité des performances du SR4 dépend de plusieurs facteurs interdépendants :
-
le type de câble multimode MPO-12 correct
-
cartographie de polarité de type B appropriée
-
structure de connecteur mâle/femelle appariée
-
perte d'insertion contrôlée
-
et le choix judicieux entre une liaison montante directe 40G ou une migration par répartition 4×10G
Négliger l'un de ces détails peut souvent entraîner des problèmes de connexion coûteux, des canaux de dérivation instables ou des dépannages inutiles après l'installation.
C’est pourquoi les ingénieurs réseau expérimentés considèrent le câble MPO comme faisant partie intégrante de la conception de la transmission optique, et non comme un accessoire générique.
Que vous construisiez une nouvelle dorsale spine-leaf 40G, mettiez à niveau une infrastructure LC 10G existante ou recherchiez des solutions de dérivation QSFP-40G-SR4 fiables, la sélection d'optiques compatibles SR4 testées et d'assemblages MPO à polarité adaptée auprès d'un fournisseur professionnel peut réduire considérablement les risques de déploiement.
Pour les émetteurs-récepteurs QSFP-40G-SR4 vérifiés, les cordons de brassage MPO/MTP de type B, les faisceaux de dérivation MPO et les solutions optiques 40G compatibles Cisco, vous pouvez explorer les LINK-PP Boutique officielle pour des produits prêts à être déployés et un support technique adapté aux projets d'intégration de centres de données.
Un chemin MPO correctement conçu aujourd'hui vous fera gagner des heures de dépannage optique demain.
