Les systèmes de sécurité modernes doivent transmettre d'énormes quantités de données vidéo sur de longues distances sans ralentissement. Le GSFP-1310T-20-SMF résout ce problème grâce à la technologie BiDi, qui permet la transmission bidirectionnelle des données sur une seule fibre optique. Vous pouvez ainsi doubler la capacité de votre réseau et atteindre une portée de 20 km sans les coûts élevés liés au déploiement de câbles à fibre optique supplémentaires.
Outre les économies d'espace et d'argent qu'il permet, le GSFP-1310T-20-SMF est conçu pour une compatibilité optimale avec les équipements Dahua. Il se connecte directement aux commutateurs industriels et aux NVR, offrant une connexion stable de 1.25 Gbit/s et une surveillance à distance simplifiée. Que vous modernisiez le réseau de caméras de circulation d'une ville ou installiez un nouveau site industriel, ce module rend la mise en réseau longue portée simple et fiable.

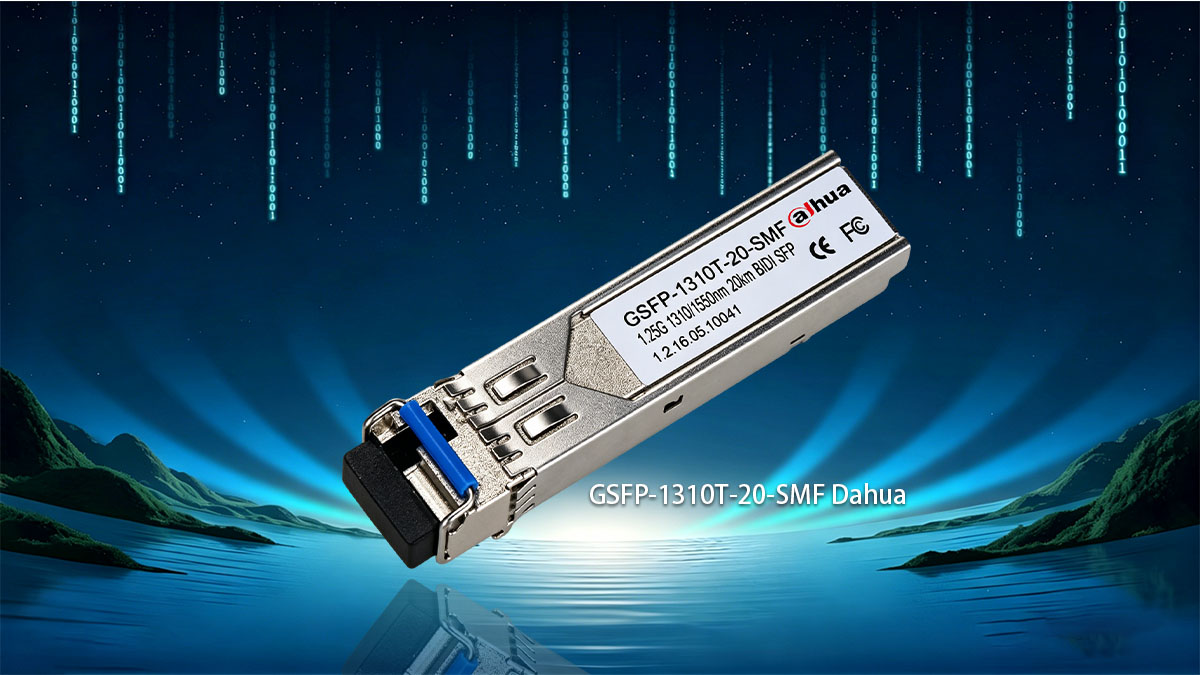

↪️ Réseau à haute efficacité grâce à la technologie BiDi GSFP-1310T-20-SMF
Le module GSFP-1310T-20-SMF exploite une technologie bidirectionnelle avancée pour optimiser l'utilisation d'une seule fibre optique. En intégrant la transmission et la réception dans un seul port, ce module constitue une base fiable et à haut débit pour les réseaux de surveillance modernes.
Comprendre le WDM : Comment fonctionnent les technologies 1310 nm/1550 nm sur une seule fibre
Le cœur de ce module SFP BiDi repose sur le multiplexage par répartition en longueur d'onde (WDM), qui permet à différentes longueurs d'onde de partager la même fibre sans interférence. Le GSFP-1310T-20-SMF émet généralement à 1310 nm et reçoit à 1550 nm, fonctionnant comme l'un des deux modules d'une paire adaptée.
Cette approche à « longueur d'onde divisée » crée deux canaux indépendants sur un seul brin de verre. Elle sépare efficacement le trafic de données montant et descendant, garantissant ainsi le retour des flux vidéo haute résolution vers l'enregistreur vidéo réseau (NVR) tandis que les signaux de commande sont transmis simultanément à la caméra.
Caractéristiques principales : débit de données de 1.25 Gbit/s et portée de transmission de 20 km
Conçu pour les applications Gigabit Ethernet, ce module GSFP-1310T-20-SMF prend en charge un débit de données constant de 1.25 Gbit/s. Cette bande passante est largement suffisante pour gérer plusieurs flux vidéo 4K haute résolution sans mise en mémoire tampon ni goulot d'étranglement.
Avec une portée nominale de 20 km, ce module est conçu pour les déploiements à grande échelle. Il fournit la puissance optique nécessaire pour connecter des postes de sécurité distants ou des caméras périmétriques à un centre de surveillance centralisé, sans nécessiter de répéteurs de signal intermédiaires.
Avantages de la fibre monomode (SMF) pour les liaisons de vidéosurveillance longue portée
La fibre monomode est essentielle aux systèmes de sécurité modernes couvrant de grandes distances, comme la vidéosurveillance urbaine ou les périmètres industriels massifs. Son cœur minuscule permet à la lumière de se propager en ligne droite, évitant ainsi la dispersion modale du signal souvent observée avec la fibre multimode. Ceci garantit une image vidéo haute définition 4K ou 8K nette et précise, même lorsque la caméra est située à plusieurs kilomètres du serveur d'enregistrement.
Dans un environnement de vidéosurveillance, la fibre monomode (SMF) offre une fiabilité supérieure en maintenant une puissance de signal élevée sur toute la portée de 20 km du GSFP-1310T-20-SMF. Contrairement aux alternatives en cuivre ou multimodes, elle est totalement insensible aux interférences électromagnétiques (IEM) provenant des lignes électriques ou des machines lourdes. Elle constitue ainsi le choix idéal pour une transmission vidéo stable et sans interférences dans les environnements urbains ou industriels complexes.
Comparaison des émetteurs-récepteurs BiDi SFP et des émetteurs-récepteurs à double fibre classiques
Les modules SFP classiques utilisent une architecture à double fibre, nécessitant une fibre dédiée à l'émission (TX) et une autre à la réception (RX). Dans les déploiements de sécurité à grande échelle, un système de 48 caméras consomme ainsi 96 fibres optiques. Il en résulte une saturation des chemins de câbles et, souvent, la nécessité de réaliser des travaux de tranchées coûteux lorsque le réseau de fibres existant atteint sa limite.
Le module GSFP-1310T-20-SMF révolutionne le secteur grâce à sa technologie BiDi qui gère simultanément l'émission (TX) et la réception (RX) sur une seule fibre. En optant pour ces modules, vous récupérez instantanément la moitié de votre infrastructure fibre existante. Les intégrateurs de systèmes de sécurité peuvent ainsi doubler le nombre de liaisons caméra sans déployer un seul centimètre de câble supplémentaire, ce qui en fait la solution la plus économique pour étendre la couverture de surveillance dans les environnements à forte densité ou où la fibre est limitée.

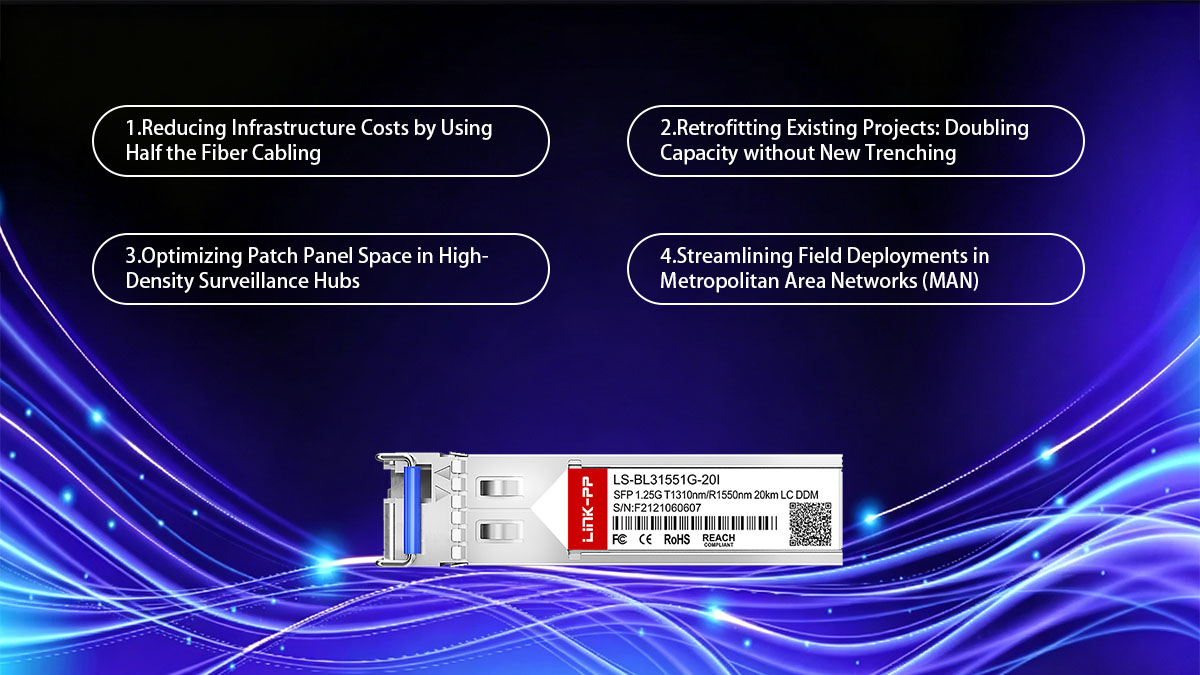

↪️ Résoudre le problème de la pénurie de fibres optiques dans les projets de sécurité grâce au GSFP-1310T-20-SMF
La disponibilité de la fibre optique est souvent un facteur limitant pour les déploiements de systèmes de surveillance à grande échelle, notamment en milieu urbain ou avec des infrastructures existantes. Le module GSFP-1310T-20-SMF relève ce défi en permettant une communication bidirectionnelle sur une seule fibre, optimisant ainsi l'infrastructure existante. Il constitue donc une solution idéale pour les projets nécessitant une extension sans coûts ni perturbations importants.
Réduire les coûts d'infrastructure en utilisant deux fois moins de câbles en fibre optique
En transmettant et en recevant des données sur une seule fibre optique, le GSFP-1310T-20-SMF réduit la consommation de fibre jusqu'à 50 %, diminuant ainsi directement les coûts de matériel et d'installation. Cet avantage est particulièrement précieux pour les liaisons de surveillance longue distance, où le déploiement de la fibre optique peut s'avérer très coûteux. De plus, la réduction du nombre de câbles engendre des coûts de main-d'œuvre moindres pour l'installation et la maintenance, simplifiant ainsi l'exécution globale du projet. À terme, cela permet également de réduire les coûts d'exploitation en minimisant les risques de défaillance du réseau.
Rénovation des projets existants : doubler la capacité sans nouvelles tranchées
Dans les systèmes de sécurité existants, il est possible de libérer de la capacité fibre inutilisée en remplaçant les modules bi-fibres traditionnels par des optiques BiDi comme le GSFP-1310T-20-SMF, doublant ainsi la capacité de liaison sans câblage supplémentaire. Cette solution élimine le besoin de travaux de tranchée coûteux et chronophages. Elle permet également aux intégrateurs de systèmes d'améliorer les performances du réseau avec une interruption minimale des opérations en cours.
Optimisation de l'espace des panneaux de brassage dans les hubs de surveillance haute densité
Les hubs de surveillance haute densité sont souvent confrontés à des contraintes d'espace dans les panneaux de brassage et les baies de distribution de fibres optiques. L'utilisation de modules SFP BiDi monofibre réduit le nombre de ports et de connexions nécessaires, optimisant ainsi l'utilisation de l'espace physique limité. Cette approche simplifiée facilite la gestion des câbles et améliore la circulation de l'air dans les baies, ce qui contribue à une meilleure fiabilité globale des équipements. De plus, elle facilite les extensions futures en libérant de la capacité précieuse dans les panneaux.
Rationalisation des déploiements sur le terrain dans les réseaux métropolitains (MAN)
Dans les déploiements métropolitains, où les réseaux de fibre optique sont complexes et l'espace limité, le GSFP-1310T-20-SMF simplifie l'installation en réduisant le nombre de câbles et de points de connexion. Il en résulte des déploiements plus rapides et une maintenance facilitée pour les réseaux de surveillance à grande échelle. Les techniciens de terrain bénéficient d'un dépannage plus rapide grâce à la réduction du nombre de liaisons physiques à inspecter.

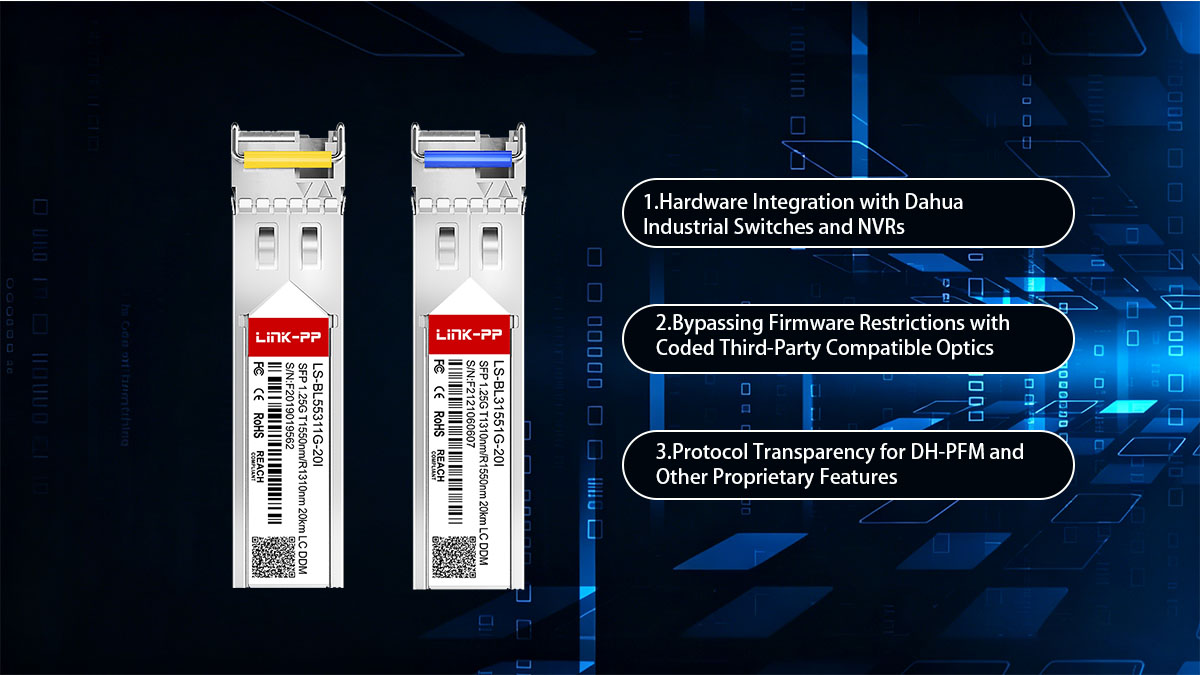

↪️ Compatibilité Dahua parfaite pour le module GSFP-1310T-20-SMF
Pour obtenir un réseau haute performance, il est nécessaire d'utiliser un matériel parfaitement compatible avec votre écosystème existant. Le module compatible GSFP-1310T-20-SMF (tel que LINK-PP Le module SFP BiDi 1G S-BL31551G-20I est spécialement conçu pour répondre aux exigences techniques rigoureuses des équipements de sécurité Dahua, garantissant une installation immédiate. Grâce à une parfaite compatibilité matérielle et logicielle, ce module élimine les problèmes de connectivité souvent rencontrés avec les émetteurs-récepteurs génériques.
Intégration matérielle avec les commutateurs industriels et les NVR Dahua
Le module compatible GSFP-1310T-20-SMF est conçu pour une optimisation physique et électrique optimale avec la gamme de commutateurs industriels et d'enregistreurs vidéo réseau (NVR) Dahua. Son format conforme à la norme MSA garantit un positionnement précis dans les emplacements SFP, évitant ainsi les problèmes d'insertion courants susceptibles d'entraîner des pertes de signal intermittentes dans les environnements à fortes vibrations.
Une fois inséré, le module est immédiatement reconnu par le système d'exploitation Dahua, permettant une synchronisation instantanée. Cette intégration étroite garantit le respect des exigences élevées en matière de puissance des commutateurs industriels sans surchauffe, assurant ainsi une base stable pour les opérations de surveillance 24h/24 et 7j/7.
Contournement des restrictions du firmware grâce à des optiques compatibles codées par des tiers
De nombreuses marques de composants réseau utilisent des logiciels de verrouillage propriétaires pour empêcher l'utilisation de modules tiers, ce qui peut entraîner des erreurs de type « émetteur-récepteur non pris en charge ». Le module compatible GSFP-1310T-20-SMF résout ce problème grâce à un codage EEPROM spécialisé qui imite la signature des composants Dahua d'origine.
Ce codage avancé permet au module de contourner sans effort les restrictions du firmware, garantissant ainsi que votre système Dahua considère l'émetteur-récepteur comme un composant natif. Les intégrateurs de sécurité disposent ainsi d'une alternative flexible et économique qui préserve le même niveau de fiabilité et de performance que les équipements de marque.
Transparence du protocole pour DH-PFM et autres fonctionnalités propriétaires
Dans un écosystème Dahua sophistiqué, des fonctionnalités telles que DH-PFM (gestion de l'alimentation Plug-and-Play) et d'autres protocoles de communication propriétaires sont essentielles à la gestion des grappes de caméras. Le module compatible GSFP-1310T-20-SMF offre une transparence totale du protocole, c'est-à-dire qu'il ne modifie ni n'interfère avec les paquets de données spécifiques transitant par la liaison.
En assurant la transmission du trafic spécifique à Dahua, le module garantit le fonctionnement sans délai des fonctionnalités avancées, telles que la configuration à distance des caméras ou les alarmes spécialisées. Cette transparence est essentielle pour préserver l'intégrité des fonctions de sécurité critiques sur les liaisons fibre optique longue distance.

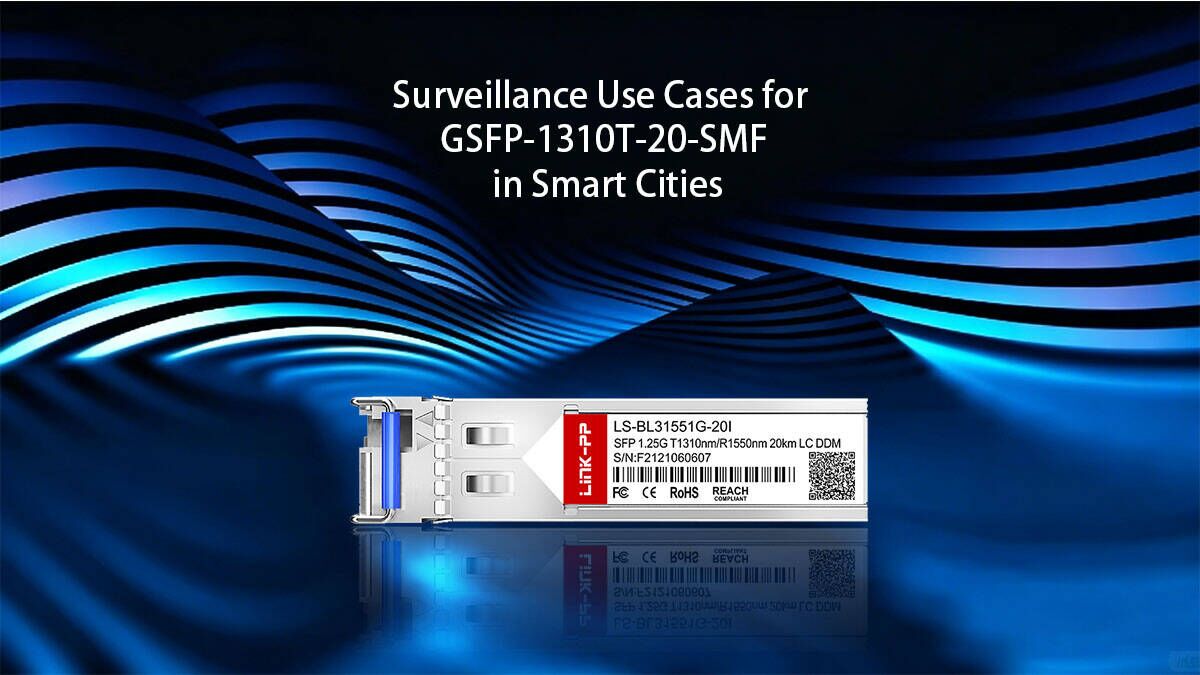

↪️ Cas d'utilisation de la surveillance pour le GSFP-1310T-20-SMF dans les villes intelligentes
Avec l'expansion continue des villes intelligentes, les réseaux de surveillance doivent assurer une couverture étendue, une vidéo haute résolution et une transmission de données en temps réel. Le module GSFP-1310T-20-SMF joue un rôle clé en permettant une connectivité efficace et évolutive dans divers contextes urbains. Sa longue portée et sa stabilité en font un composant idéal pour les infrastructures de surveillance des villes modernes.
Connexion de caméras de surveillance du trafic à distance via des liaisons fibre optique de 20 km
Le module GSFP-1310T-20-SMF assure une connectivité fiable aux caméras de circulation situées loin des centres de surveillance, avec une portée allant jusqu'à 20 km sur fibre monomode. Il est particulièrement utile sur les autoroutes, les intersections et les routes de banlieue où l'accès direct au réseau est limité.
En assurant une transmission stable à longue portée, elle permet la diffusion continue de flux vidéo sans dégradation du signal. Ceci aide les centres de gestion du trafic à maintenir une visibilité en temps réel, améliorant ainsi la réponse aux incidents et l'optimisation du trafic dans toute la ville.
Liaisons montantes fiables pour les réseaux Wi-Fi publics et les grappes de caméras de sécurité
Dans les déploiements de villes intelligentes, les caméras de surveillance sont souvent intégrées aux points d'accès Wi-Fi publics et aux objets connectés, ce qui exige des liaisons montantes fiables. Le GSFP-1310T-20-SMF fournit une infrastructure stable pour l'agrégation des données provenant de ces points d'accès regroupés.
Sa bande passante constante et sa faible perte de paquets garantissent le bon fonctionnement des services de vidéosurveillance et de connectivité publique. Cette double fonctionnalité favorise des services urbains plus intelligents tout en maintenant une fiabilité réseau élevée.
Transmission de flux vidéo 4K avec une gigue minimale
Les caméras de surveillance 4K haute résolution génèrent d'importants volumes de données nécessitant une transmission efficace via le réseau de collecte. Le module GSFP-1310T-20-SMF, avec son débit de 1.25 Gbit/s, est capable de gérer ces flux avec une gigue et une latence minimales.
Cela garantit la netteté et la synchronisation des enregistrements vidéo, essentielles pour l'analyse, la reconnaissance faciale et les enquêtes médico-légales. La stabilité du réseau de liaison réduit également le risque de perte d'images ou d'interruptions dans les scénarios de surveillance critiques.
Amélioration de la sécurité urbaine grâce à la transmission par fibre optique à faible latence
Une communication à faible latence est essentielle pour la surveillance en temps réel et la réactivité dans les villes intelligentes. Le module GSFP-1310T-20-SMF assure une transmission de données rapide et stable, permettant un accès immédiat aux flux vidéo en direct et aux alertes.
Cette réactivité améliore la connaissance de la situation pour les forces de l'ordre et les services d'urgence. De ce fait, les villes peuvent améliorer la sécurité publique en réagissant plus rapidement aux incidents et en assurant une surveillance continue en milieu urbain.

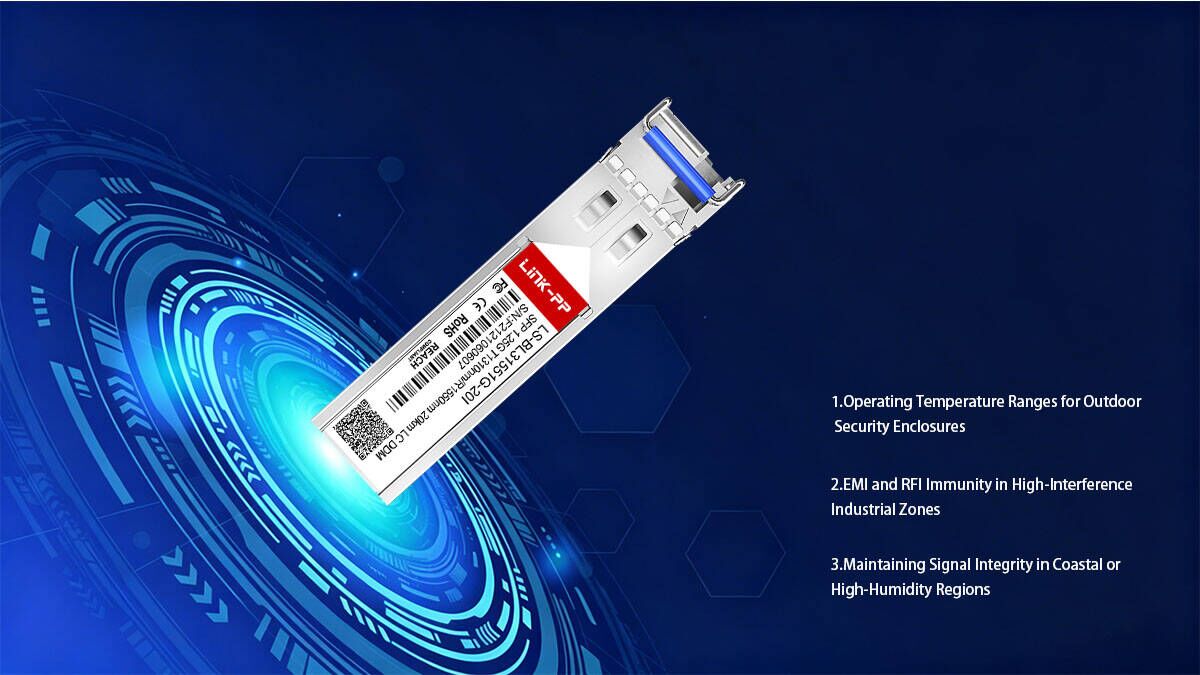

↪️ Résilience industrielle : GSFP-1310T-20-SMF en environnements difficiles
Les systèmes de surveillance sont souvent déployés dans des environnements difficiles où les variations de température, les interférences électromagnétiques et l'humidité peuvent affecter la stabilité du réseau. Le module GSFP-1310T-20-SMF est conçu pour résister à ces conditions, garantissant ainsi des performances constantes dans les applications industrielles et extérieures. Sa conception robuste en fait un choix fiable pour maintenir une connectivité ininterrompue même dans les situations les plus exigeantes.
Plages de températures de fonctionnement des enceintes de sécurité extérieures
Le module GSFP-1310T-20-SMF est conçu pour fonctionner dans une large plage de températures industrielles, ce qui le rend idéal pour les armoires de sécurité extérieures exposées à des températures extrêmes. Il garantit ainsi un fonctionnement stable dans des environnements tels que les armoires de bord de route, les zones industrielles et les stations de surveillance à distance.
Même en cas de conditions météorologiques fluctuantes, le module maintient une qualité de signal et un rendement optique constants. Cette fiabilité réduit le risque d'interruption de réseau due à des défaillances liées à la température, un facteur essentiel pour la continuité des opérations de surveillance.
Immunité aux interférences électromagnétiques et radioélectriques dans les zones industrielles à fortes interférences
Les environnements industriels génèrent souvent d'importantes interférences électromagnétiques (IEM) et radioélectriques (IR), susceptibles de perturber les systèmes de communication traditionnels à base de cuivre. Le module GSFP-1310T-20-SMF, utilisant la transmission par fibre optique, est intrinsèquement insensible à ces interférences.
Cette immunité garantit une transmission de données stable même dans des environnements électromagnétiquement perturbés tels que les usines, les centrales électriques et les plateformes de transport. De ce fait, les réseaux de surveillance peuvent fonctionner de manière fiable sans dégradation du signal due à des sources d'interférences externes.
Maintien de l'intégrité du signal dans les régions côtières ou à forte humidité
Les régions côtières et à forte humidité présentent des défis supplémentaires liés à l'humidité, à l'exposition au sel et aux risques de corrosion. Le GSFP-1310T-20-SMF, associé à des boîtiers étanches adaptés et à une infrastructure fibre optique de qualité, contribue à maintenir des signaux optiques puissants et stables dans ces conditions.
Sa résistance à la dégradation environnementale garantit des performances durables avec un minimum d'entretien. Elle est ainsi particulièrement adaptée aux déploiements de surveillance dans les ports, les villes côtières et autres zones humides où la fiabilité du réseau est essentielle.

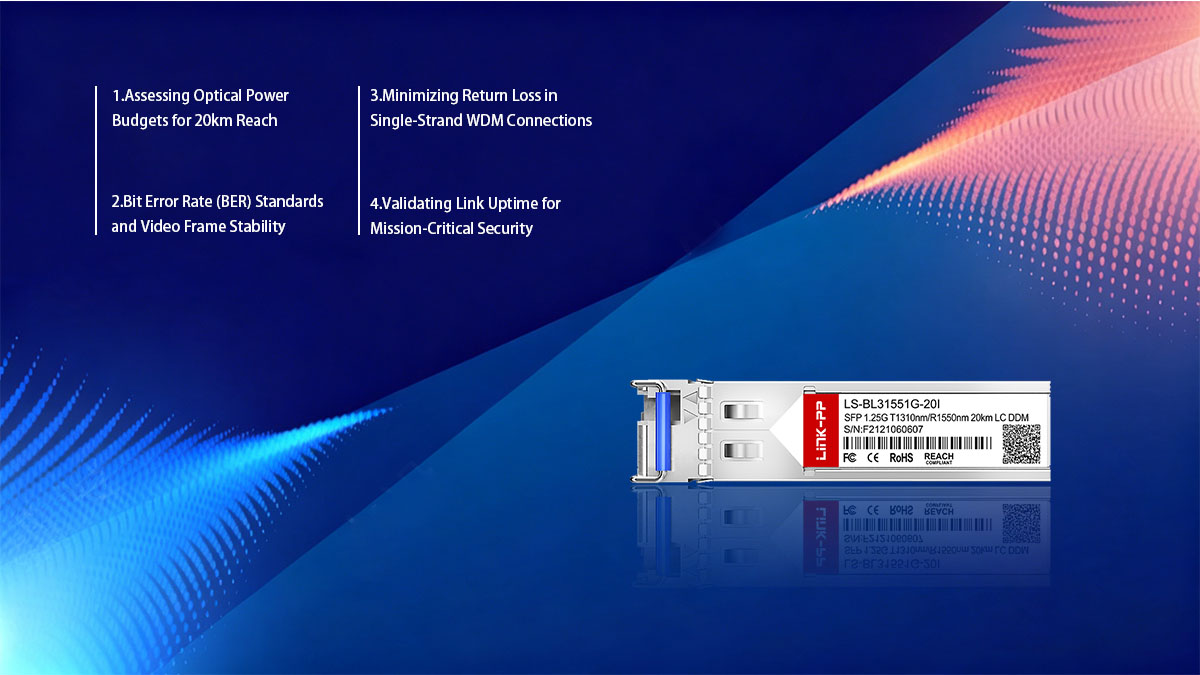

↪️ Validation des performances techniques des liaisons GSFP-1310T-20-SMF
Garantir des performances fiables sur les liaisons fibre optique longue distance exige une validation rigoureuse des principaux paramètres optiques et de transmission. Le module GSFP-1310T-20-SMF est conçu pour répondre à des normes de performance strictes, ce qui le rend idéal pour les réseaux de surveillance critiques. L'évaluation de paramètres tels que le bilan énergétique, le taux d'erreur binaire (TEB) et l'intégrité du signal permet aux ingénieurs réseau de garantir un fonctionnement stable et continu.
Évaluation des bilans de puissance optique pour une portée de 20 km
Le bilan de puissance optique correspond à la différence entre la puissance de sortie de l'émetteur et la sensibilité du récepteur. Pour le GSFP-1310T-20-SMF, ce bilan doit tenir compte de l'atténuation de la fibre (généralement 0.35 dB/km à 1310 nm), des pertes de connexion et des épissures par fusion afin de garantir un signal suffisamment puissant pour un décodage précis par le commutateur Dahua récepteur.
Le tableau suivant présente les paramètres optiques typiques nécessaires au maintien d'une liaison saine sur une distance de 20 km :
| Paramètre |
Spécification (typique) |
| Puissance optique de lancement |
-9 à -3dBm |
| Sensibilité du récepteur |
<-23dBm |
| Bilan énergétique de liaison |
14dB |
| Max Distance de transmission |
20 km (sur G.652 SMF) |
| Longueur d'onde (TX/RX) |
1310 nm / 1550 nm |
Normes de taux d'erreur binaire (TEB) et stabilité des images vidéo
Dans le domaine des réseaux de sécurité, un faible taux d'erreur binaire (TEB) fait toute la différence entre un flux 4K d'une netteté exceptionnelle et un écran saturé d'artefacts numériques ou d'images figées. Le module GSFP-1310T-20-SMF est testé pour répondre aux normes de TEB de 10⁻¹², garantissant ainsi que pratiquement chaque bit de données est transmis sans altération.
Ce niveau de précision est essentiel pour les logiciels VMS (systèmes de gestion vidéo) modernes utilisant la compression H.265. La vidéo compressée étant très sensible à la perte de paquets, le rapport signal/bruit élevé du module garantit la préservation des images clés (images I), évitant ainsi la pixellisation disgracieuse souvent rencontrée avec les optiques compatibles de moindre qualité.
Minimisation des pertes de retour dans les connexions WDM monobrin
Les pertes par réflexion se produisent lorsque la lumière est réfléchie vers la source en raison d'imperfections dans la fibre ou de connecteurs sales. Dans les systèmes WDM monobrin comme le GSFP-1310T-20-SMF, la gestion des réflexions est cruciale car l'émetteur et le récepteur partagent le même port physique, ce qui rend le système plus sensible aux réflexions parasites.
Le module intègre des filtres WDM à isolation élevée pour séparer efficacement les signaux de 1310 nm et 1550 nm. L'utilisation de connecteurs LC/UPC ou LC/APC de haute qualité et le maintien de surfaces d'extrémité propres permettent aux techniciens de minimiser les pertes par réflexion, évitant ainsi que la lumière réfléchie n'interfère avec la photodiode réceptrice sensible.
Validation de la disponibilité des liaisons pour la sécurité des missions critiques
Pour les réseaux de surveillance, une disponibilité continue est essentielle, car les interruptions peuvent engendrer des failles de sécurité. Le module GSFP-1310T-20-SMF garantit une stabilité à long terme grâce à une conception optique robuste et sa compatibilité avec les outils de surveillance.
Les administrateurs réseau peuvent garantir la disponibilité grâce à une surveillance continue des liaisons, des systèmes d'alarme et une planification de la redondance. En combinant un matériel fiable à une maintenance proactive, les entreprises peuvent assurer une transmission vidéo ininterrompue dans les environnements critiques.

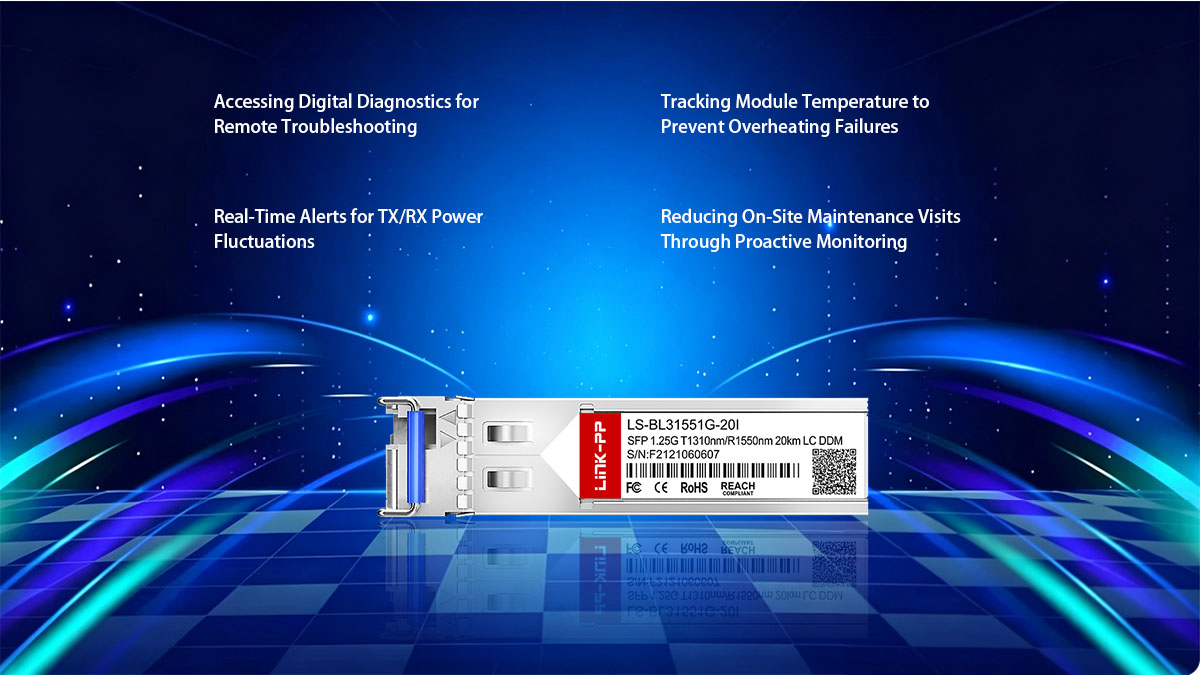

↪️ Surveillance de l'état du système via le module DDM GSFP-1310T-20-SMF
Pour assurer le bon fonctionnement d'un réseau de surveillance, il est essentiel de disposer d'une visibilité continue sur les performances des liaisons et l'état du matériel. Le GSFP-1310T-20-SMF prend en charge la surveillance et le diagnostic numérique (DDM), permettant ainsi d'obtenir des informations en temps réel sur les paramètres de fonctionnement critiques. Les administrateurs réseau peuvent ainsi détecter les problèmes rapidement et garantir un fonctionnement stable et durable du système.
Accès aux diagnostics numériques pour le dépannage à distance
La fonction DDM du GSFP-1310T-20-SMF permet d'accéder directement aux principaux paramètres optiques et environnementaux depuis le module. Ces diagnostics sont généralement consultables via les interfaces de gestion des commutateurs ou des NVR, ce qui évite toute inspection physique.
Grâce à l'accès à distance à ces données, les techniciens peuvent identifier rapidement la cause première des problèmes de liaison sans se déplacer sur site. Les paramètres de diagnostic courants incluent :
- Puissance optique d'émission (TX)
- Puissance optique de réception (RX)
- Température des modules
- Tension d'alimentation
Cette fonctionnalité accélère considérablement le dépannage et minimise les temps d'arrêt dans les réseaux de surveillance distribués.
Alertes en temps réel pour les fluctuations de puissance TX/RX
Les fluctuations de la puissance optique en émission (TX) ou en réception (RX) peuvent indiquer une dégradation de la fibre, une contamination des connecteurs ou des défaillances matérielles. Le module GSFP-1310T-20-SMF permet une surveillance en temps réel de ces valeurs, ce qui permet aux systèmes de déclencher des alertes en cas de dépassement des seuils.
En pratique, cela signifie que les opérateurs peuvent :
- Détecter l'atténuation du signal avant qu'une défaillance de la liaison ne survienne.
- Identifier les chutes de tension soudaines causées par des dommages ou des déconnexions de la fibre optique.
- Surveiller la dégradation progressive due au vieillissement des infrastructures.
En répondant rapidement à ces alertes, la fiabilité du réseau peut être maintenue et les pannes inattendues peuvent être évitées.
Surveillance de la température des modules pour prévenir les pannes dues à la surchauffe
La température est un facteur critique qui influe sur la durée de vie et la stabilité des modules optiques. Le GSFP-1310T-20-SMF mesure en continu sa température interne grâce à un système DDM, permettant ainsi aux opérateurs de garantir son fonctionnement dans des limites de sécurité.
Le suivi des tendances de température permet aux équipes de :
- Détecter la surchauffe causée par une mauvaise ventilation ou des températures ambiantes élevées.
- Prévenir les défaillances matérielles prématurées dans les installations extérieures ou fermées.
- Optimiser les stratégies de refroidissement dans les armoires et les racks réseau.
Cette approche proactive contribue à prolonger la durée de vie des équipements et à maintenir des performances constantes.
Réduction des interventions de maintenance sur site grâce à une surveillance proactive
En exploitant les données DDM, le GSFP-1310T-20-SMF permet de passer d'une maintenance réactive à une maintenance proactive. Au lieu d'attendre les pannes, les équipes réseau peuvent intervenir dès les premiers signes d'alerte détectés grâce à une surveillance continue.
Cela engendre plusieurs avantages opérationnels :
- Moins d'interventions d'urgence sur site et des coûts de maintenance réduits.
- Résolution plus rapide des problèmes grâce au diagnostic à distance.
- Amélioration de la disponibilité globale du réseau et de la fiabilité du service.
En définitive, la surveillance proactive améliore l'efficacité de la gestion des réseaux de surveillance, notamment dans les déploiements à grande échelle ou géographiquement dispersés.

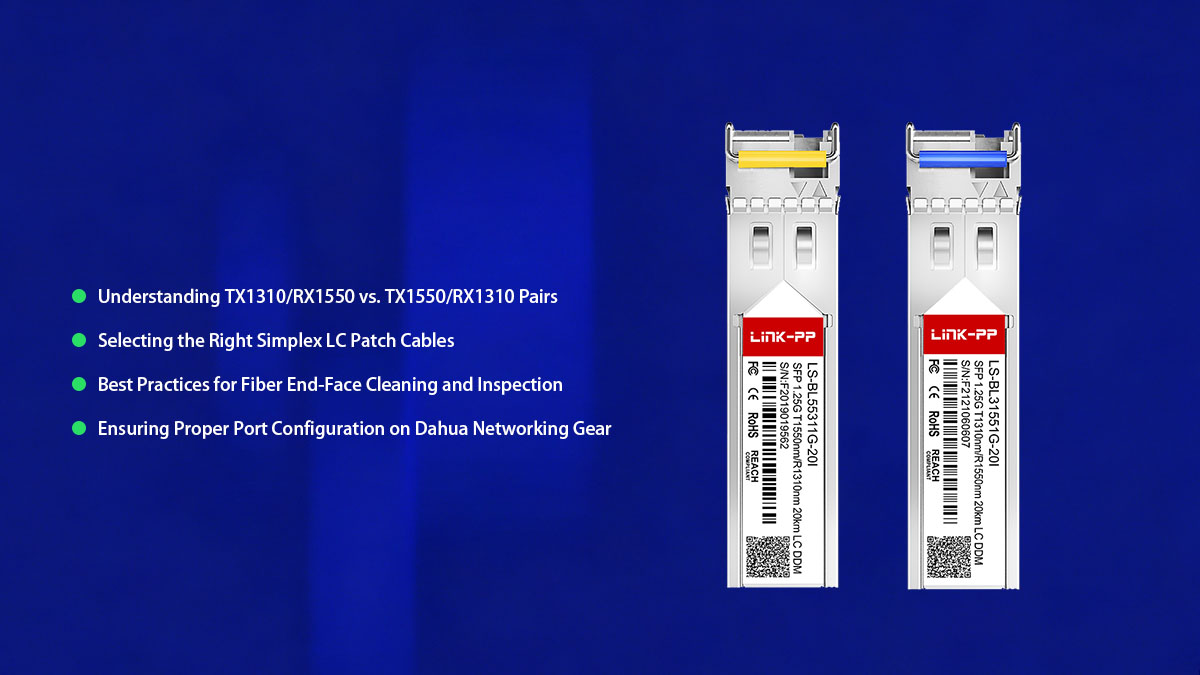

↪️ Déploiement stratégique : Appariement correct du GSFP-1310T-20-SMF
La réussite du déploiement de la technologie BiDi repose sur une synchronisation matérielle précise et le respect des bonnes pratiques optiques. Pour que le module GSFP-1310T-20-SMF exploite pleinement son potentiel de 20 km, les installateurs doivent veiller à un appariement correct des modules et à la maintenance de la couche physique. Un déploiement adéquat garantit non seulement une connectivité immédiate, mais aussi la fiabilité à long terme du réseau de surveillance.
Comprendre les paires TX1310/RX1550 et TX1550/RX1310
Contrairement aux modules SFP classiques qui utilisent des modules identiques aux deux extrémités, les émetteurs-récepteurs SFP BiDi doivent être déployés par paires complémentaires. Le GSFP-1310T-20-SMF fonctionne généralement comme module « montant » (ou « A »), émettant à 1 310 nm et recevant à 1 550 nm. Pour que la liaison soit fonctionnelle, l’autre extrémité de la fibre doit être équipée d’un module « aval » (ou « B ») correspondant, émettant à 1 550 nm et recevant à 1 310 nm.
L'utilisation simultanée de deux modules d'émission à 1310 nm entraînera une défaillance de la liaison, car les deux appareils émettront et recevront simultanément sur les mêmes longueurs d'onde. Il est recommandé aux techniciens d'attribuer un code couleur ou une étiquette à leurs modules lors de la phase de préparation afin de garantir l'appariement correct des fréquences d'émission et de réception sur chaque liaison monobrin.
Choisir les bons câbles de brassage LC simplex
Le module GSFP-1310T-20-SMF utilisant un seul port optique, il requiert un cordon de brassage LC simplex, contrairement aux modèles duplex plus courants. L'utilisation d'un cordon de brassage fibre monomode adapté est essentielle pour éviter une atténuation excessive du signal. Les installateurs doivent privilégier les câbles de haute qualité certifiés OS2 afin de garantir une portée de 20 km optimale, sans que la fibre optique ne soit affectée par des performances inférieures.
De plus, le type de connecteur est crucial. La plupart des modules SFP BiDi compatibles Dahua utilisent une interface LC/UPC (bleue). Il est essentiel que le câblage du câble soit compatible avec le polissage du port SFP ; l’utilisation accidentelle d’un connecteur coudé APC (vert) dans un port UPC entraînera une perte de retour importante et pourrait provoquer des alarmes intermittentes de « perte vidéo » sur l’enregistreur vidéo réseau (NVR).
Meilleures pratiques pour le nettoyage et l'inspection des faces d'extrémité des fibres
Dans les réseaux de vidéosurveillance haute résolution, la présence de poussière microscopique à l'extrémité d'une fibre optique peut entraîner des pertes massives de paquets de données. Avant d'insérer un câble de brassage dans le connecteur GSFP-1310T-20-SMF, les techniciens doivent impérativement suivre la procédure « Inspecter, Nettoyer, Inspecter à nouveau ». Même un câble neuf, tout juste sorti de son emballage, peut contenir des résidus susceptibles de perturber le trajet optique 1310/1550 nm.
L'utilisation de stylos de nettoyage de fibres optiques spécialisés ou de lingettes non pelucheuses imbibées d'alcool isopropylique est indispensable sur les sites industriels extérieurs où la poussière et les débris sont omniprésents. Une connexion propre garantit que la puissance optique reste dans les limites des paramètres DDM optimaux, évitant ainsi la dégradation du signal responsable des saccades dans les flux vidéo 4K.
Vérification de la configuration correcte des ports sur les équipements réseau Dahua
Bien que le module GSFP-1310T-20-SMF soit conçu pour une intégration transparente, le commutateur Dahua hôte peut parfois nécessiter une configuration manuelle des ports afin d'optimiser ses performances. Sur certains modèles de commutateurs industriels, l'emplacement SFP peut être partagé avec un port RJ45 cuivre (port combo), obligeant l'utilisateur à sélectionner explicitement l'interface fibre optique dans le logiciel de gestion.
De plus, s'assurer que la vitesse du port est fixée à 1 000 Mbits/s (Gigabit) plutôt qu'en mode « Négociation automatique » peut parfois éviter les délais de connexion lors des redémarrages système. En vérifiant ces paramètres dans l'interface web de Dahua, les intégrateurs peuvent garantir la robustesse de la liaison BiDi et le bon interrogation des données DDM par le système pour une surveillance continue de son état de fonctionnement.

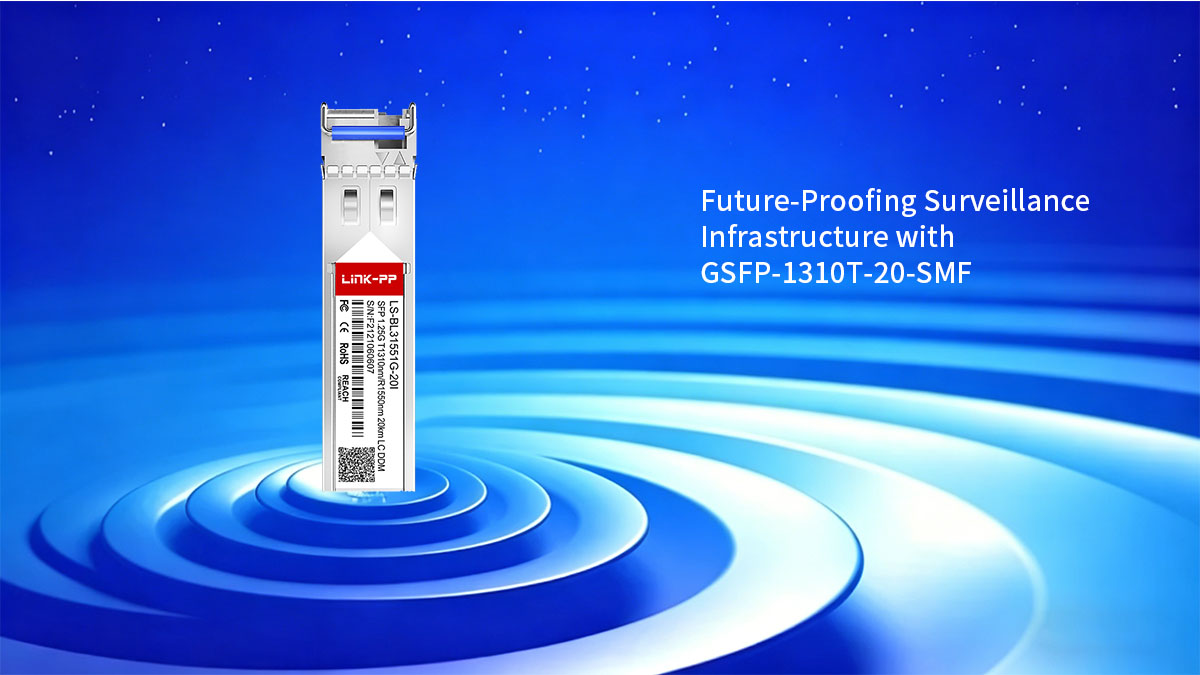

Conclusion : Pérenniser l’infrastructure de surveillance grâce au GSFP-1310T-20-SMF
Le GSFP-1310T-20-SMF représente une évolution stratégique vers des réseaux de sécurité plus efficaces, évolutifs et économiques. Grâce à l'intégration de la technologie BiDi et à une compatibilité Dahua optimale, ce module permet aux opérateurs de doubler leur capacité fibre tout en conservant une fiabilité de niveau industriel sur des distances allant jusqu'à 20 km. De plus, la surveillance en temps réel de l'état du module DDM garantit la continuité des flux vidéo critiques, même dans les environnements les plus difficiles.
Avec l'expansion continue des villes intelligentes et des sites industriels, l'adoption de solutions optiques haute performance est essentielle à leur succès à long terme. Pour optimiser votre réseau grâce à un matériel fiable et performant, découvrez la gamme complète d'émetteurs-récepteurs professionnels chez [Nom du fournisseur]. LINK-PP Boutique officielle. La mise à niveau vers des modules SFP BiDi haut de gamme est le moyen le plus efficace de garantir que votre infrastructure de surveillance reste robuste, réactive et prête pour la croissance future.
