Cisco QSFP-40G-SR4-S : Guide des solutions fibre optique MPO 40G

Dans le paysage en constante évolution de l'architecture des centres de données, l'objectif ultime des ingénieurs réseau est de trouver un équilibre entre performances haute densité et rentabilité. L'Ethernet 40G restant une vitesse fondamentale pour de nombreux déploiements d'entreprise et de type leaf-spine, Cisco QSFP-40G-SR4-S s'est imposée comme une solution optique incontournable.

Cependant, pour ceux qui consultent les listes d'approvisionnement et les fiches techniques, cette référence spécifique soulève souvent plus de questions qu'elle n'apporte de réponses. La variante « Classe S » est-elle simplement une alternative moins coûteuse aux optiques standard ? Pourquoi nécessite-t-elle un connecteur MPO-12 au lieu du traditionnel connecteur LC duplex ? Et surtout, s'intégrera-t-elle facilement à votre infrastructure fibre optique existante ?

Ce guide plonge en profondeur dans le Infrastructure fibre optique Cisco QSFP-40G-SR4-S MPOCe guide détaille les différences essentielles entre les optiques de classe S et non-S, les exigences d'infrastructure pour la fibre OM3/OM4 et explique pourquoi ce module constitue un choix stratégique pour les environnements Cisco Nexus et Catalyst modernes. Que vous résolviez un problème de voyant de liaison ou planifiiez une migration complète vers le 40G, comprendre les subtilités du module SR4-S est la première étape vers un réseau stable et performant.

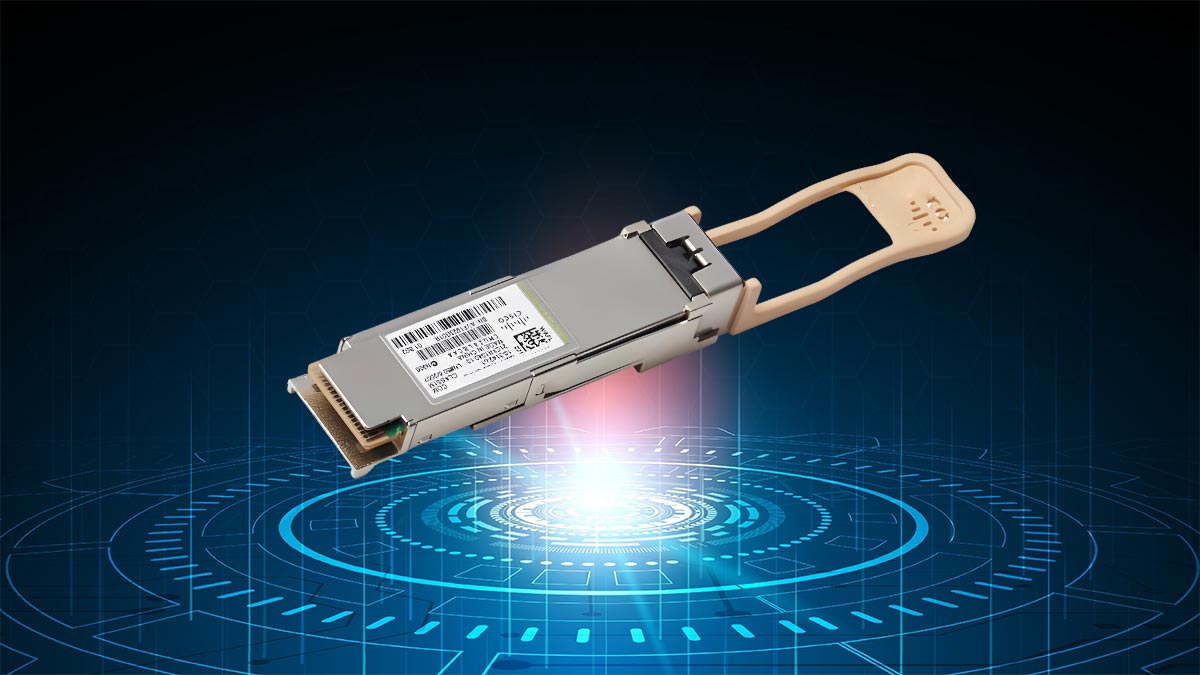

⭐ Qu'est-ce que le Cisco QSFP-40G-SR4-S ? Comprendre la distinction « S-Class »

Le Cisco QSFP-40G-SR4-S est un émetteur-récepteur optique remplaçable à chaud de « classe S » conçu pour Ethernet 40 Gigabits (40GbE) Il assure des connexions dans les environnements d'entreprise et de centres de données. Il fonctionne sur Fibre multimode (MMF) en utilisant une longueur d'onde de 850nm et dispose d'un Connecteur MPO-12 interface.

On trouve généralement le Cisco QSFP-40G-SR4-S utilisé dans Architectures en épine et en feuille Au sein d'un centre de données, il sert à connecter un commutateur de feuille à un commutateur d'épine dorsale, ou à fournir une connectivité 40G à une baie de stockage haute performance ou à un cluster de serveurs à l'aide de câbles de brassage MPO-12.

Aperçu technique rapide : Cisco QSFP-40G-SR4-S

Si vous avez consulté le catalogue d'optiques Cisco ou parcouru les discussions sur r/Networking, vous avez probablement rencontré le débat autour de la gamme « S-Class ». De nombreux ingénieurs se demandent : « Pourquoi le QSFP-40G-SR4-S est-il nettement moins cher que le QSFP-40G-SR4 standard ? S’agit-il d’une version « économique » de qualité inférieure ? »

La réponse est non : le « S » ne signifie pas « substandard ». Il signifie plutôt : Classe S (Classe Entreprise/Centre de données).

Présentation de la gamme Cisco S-Class At a Glance: Le Cisco QSFP-40G-SR4-S Il s'agit d'un émetteur-récepteur 40GBASE-SR4 conçu spécifiquement pour les environnements d'entreprise et de centres de données utilisant exclusivement Ethernet. Bien qu'il partage les mêmes spécifications matérielles et de performance pour le trafic Ethernet que la version non-S, il ne prend pas en charge les protocoles de niche tels que FCoE (Fibre Channel sur Ethernet) et OTN (réseau de transport optique)Ce compromis permet à Cisco de proposer une solution plus économique pour 90 % des cas d'utilisation standard des réseaux.

Pourquoi le « -S » est important pour votre budget

Cisco a lancé la gamme S-Class pour concurrencer les fabricants d'optiques tiers en supprimant les fonctionnalités que la plupart des administrateurs de centres de données n'utilisent jamais.

Pour un standard Cisco Nexus or Catalyseur Pour les déploiements où vous vous contentez de transférer du trafic IP, le QSFP-40G-SR4-S offre des performances identiques à celles de son homologue plus onéreux. Il prend en charge les mêmes distances de 100 à 150 mètres et la même interface MPO-12.

Le compromis protocolaire : qu'est-ce qui vous échappe ?

Quand vous choisissez le -Variante SVous renoncez ainsi à deux fonctionnalités techniques spécifiques :

1. FCoE (Fibre Channel over Ethernet) : Si vous exploitez un réseau convergent où le stockage et les données partagent la même infrastructure, la version non-S peut suffire. Cependant, pour la commutation Ethernet standard, la version S est suffisante.

2. Réseau de transport optique (OTN) : Ce type de liaison est généralement utilisé dans les environnements des fournisseurs de services longue distance. Le SR4 étant une fibre optique à courte portée (100 à 150 m), l'absence de prise en charge OTN est sans conséquence pour la quasi-totalité des applications de centres de données.

3. Plages de température : Bien que le modèle SR4 standard puisse être disponible pour des températures industrielles, les optiques de classe S sont exclusivement conçues pour les environnements à températures élevées. Plage de températures commerciales (COM) de 0 à 70°C (32 à 158°F).

Avis de la communauté : « Est-ce compatible ? »

Une préoccupation fréquente exprimée par la communauté est de savoir si la version -S est « verrouillée » à certains commutateurs. Sur les plateformes Cisco modernes (comme le Nexus 9000 ou le Catalyst 9500), la QSFP-40G-SR4-S Il s'agit d'un composant de premier ordre. Il bénéficie d'une assistance complète du Centre d'assistance technique (TAC) de Cisco et ne nécessite aucune commande de « transceiver non pris en charge » pour fonctionner.

Le verdict: Si vous construisez une infrastructure de centre de données standard basée sur Ethernet et que vous n'avez pas besoin de protocoles de stockage spécialisés, le Cisco QSFP-40G-SR4-S offre le meilleur retour sur investissement sans sacrifier la vitesse ni la fiabilité.

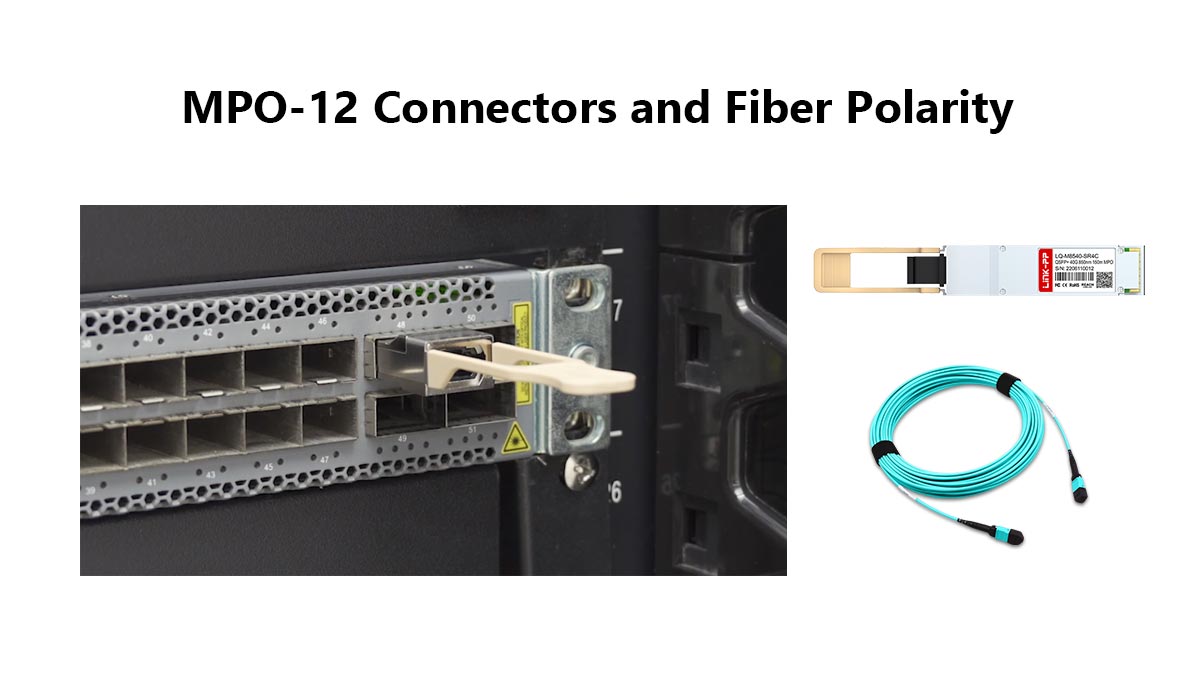

⭐ Infrastructure critique : Connecteurs MPO-12 et polarité de la fibre

La raison la plus fréquente pour laquelle les ingénieurs ne parviennent pas à établir un « voyant de liaison » lors de l'installation du Cisco QSFP-40G-SR4-S Il ne s'agit généralement pas d'un module défectueux, mais plutôt d'une incompatibilité d'infrastructure. Contrairement aux optiques 10G qui utilisent de simples connecteurs LC duplex (deux fibres), la plateforme 40G SR4 repose sur une architecture optique parallèle. Cela signifie qu'elle transmet des données simultanément sur plusieurs fibres, nécessitant un connecteur spécialisé à 12 fibres appelé… MPO-12 (ou MTP-12).

Bien que le connecteur comporte 12 positions de fibre, le QSFP-40G-SR4-S utilise spécifiquement 8 de ces fibres :

• 4 fibres pour la transmission (Tx) : Fonctionnant à 10 Gbit/s par voie pour un total de 40 Gbit/s.

• 4 fibres à recevoir (Rx) : Fonctionnant à 10 Gbit/s par voie pour un total de 40 Gbit/s.

• Les 4 fibres centrales : Ces positions restent « inactives » ou inutilisées dans une configuration standard 40G.

Comprendre le défi de la polarité : pourquoi le type B est essentiel

Dans le câblage MPO, la « polarité » désigne le mappage spécifique des fibres d'une extrémité du câble à l'autre. Si vous rencontrez un problème persistant de « liaison indisponible », la cause est presque toujours un problème de polarité. Type A un câble est utilisé là où un Type B est nécessaire.

• Type A (Direct) : Cela relie la fibre 1 à la fibre 1. Par conséquent, le signal « Transmission » du commutateur A atteint le port « Transmission » du commutateur B, empêchant ainsi la connexion.

• Type B (Croisement/Retournement) : Cela associe la fibre 1 à la fibre 12. Cette configuration aligne correctement les voies « Transmission » d'un émetteur-récepteur avec les voies « Réception » de l'autre.

Dépannage courant : Pourquoi ma liaison Cisco 40G-SR4-S est-elle hors service ?
Si votre matériel est correctement installé mais que la liaison reste inactive, vérifiez votre câblage. Pour une connexion directe entre commutateurs à l'aide d'un module Cisco QSFP-40G-SR4-S, vous devez utiliser un Câble MPO-12 femelle-femelle de type BLes câbles de type A entraîneront une inadéquation Tx-à-Tx qui empêchera l'initialisation de la liaison.

Limitations de distance OM3 vs. OM4

Étant donné que le QSFP-40G-SR4-S fonctionne à une longueur d'onde de 850 nm sur fibre multimode (MMF), la « portée » maximale de votre réseau est dictée par la qualité de la fibre installée dans votre centre de données.

Lors de la planification d'un nouveau déploiement, il est fortement recommandé d'opter pour Fibre OM4 ou supérieur. Bien que l'OM3 soit parfaitement adapté à la commutation « Top-of-Rack » (ToR), les 50 mètres supplémentaires offerts par l'OM4 sont souvent essentiels pour les architectures « End-of-Row » (EoR), où les panneaux de brassage et le mou des câbles peuvent rapidement réduire votre budget de distance.

Note de maintenance : Importance de la propreté des connecteurs

Les connecteurs MPO sont beaucoup plus sensibles à la contamination environnementale que les connecteurs LC traditionnels. Le Cisco QSFP-40G-SR4-S étant doté de huit lentilles actives pour la fibre optique, même une particule de poussière microscopique sur la face du connecteur MPO peut entraîner des erreurs CRC, des taux d'erreur élevés ou des instabilités de liaison intermittentes. Pour garantir des performances optimales, utilisez toujours un outil de nettoyage spécifique aux connecteurs MPO afin de nettoyer les faces des fibres avant chaque insertion.

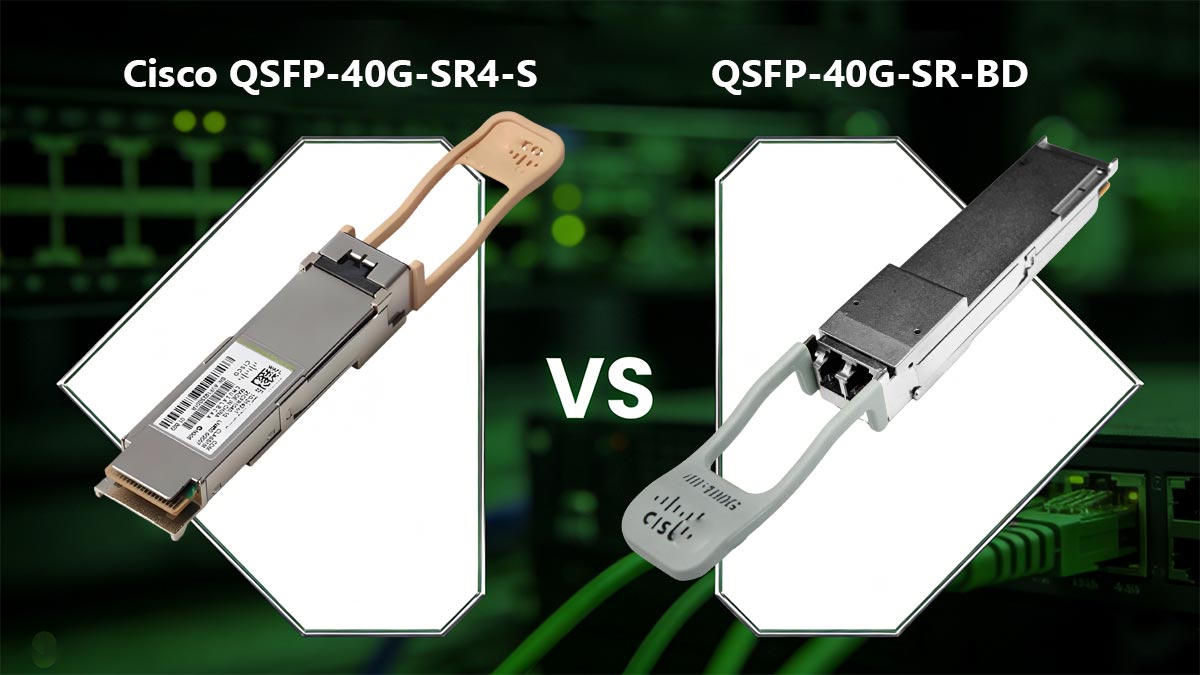

⭐ Comparaison des modules Cisco QSFP-40G-SR4-S et QSFP-40G-SR-BD (BiDi)

Lors de la conception d'un réseau 40G, la décision la plus critique concerne souvent moins le commutateur que les pare-feu. Dans les environnements Cisco, cela se résume généralement à un choix entre… QSFP-40G-SR4-S et la QSFP-40G-SR-BD (Bidirectionnel).

La principale différence réside dans l'infrastructure de câblage. Bien que les deux modules atteignent des débits de 40 Gbit/s sur fibre multimode à courte portée, ils utilisent des méthodes totalement différentes pour y parvenir, ce qui influe sur l'évolutivité à long terme et les coûts initiaux.

Comparaison d'infrastructures : MPO vs LC Duplex

Le Cisco QSFP-40G-SR4-S Utilisant des fibres optiques parallèles, le MPO requiert un connecteur MPO-12 et utilise 8 fibres distinctes pour la transmission et la réception des données. Pour la construction d'un centre de données neuf, le MPO est la norme moderne en matière de câblage haute densité.

Le Cisco QSFP-40G-SR-BD (BiDi)Cependant, elle utilise le multiplexage par répartition en longueur d'onde (WDM). Elle transmet deux canaux de 20 Gbit/s sur une seule paire de fibres LC duplex, soit exactement les mêmes câbles que ceux utilisés pour les liaisons SFP+ 10G.

Considérations relatives au coût total de possession (CTP)

Le choix entre ces deux modules dépend du calcul de votre infrastructure fibre optique actuelle :

1. Mise à niveau depuis la 10G : Si votre centre de données est déjà câblé avec des milliers de cordons de brassage fibre optique LC Duplex, Module BiDi C'est souvent le choix le plus rentable. Il vous permet de passer à la 40G sans les coûts et les travaux considérables liés au déploiement de nouvelles liaisons fibre optique MPO.

2. Nouvelles capsules haute densité : Si vous partez de zéro, le QSFP-40G-SR4-S est la norme. Bien que le câblage soit plus complexe, les émetteurs-récepteurs individuels sont nettement moins chers que les optiques BiDi. Sur plusieurs centaines de ports, les économies réalisées sur les émetteurs-récepteurs compensent généralement le coût de la fibre MPO.

L'avantage de la percée

Un facteur décisif pour de nombreux architectes de réseau est Mode évasionLe module Cisco QSFP-40G-SR4-S est conçu pour être divisé. À l'aide d'un câble adaptateur MPO vers 4xLC, un port 40G d'un commutateur Nexus peut être converti en quatre ports 10G indépendants.

Le QSFP-40G-SR-BD (BiDi) ne prend pas en charge cette fonctionnalité. Étant donné qu'il multiplexe les signaux sur une seule paire de fibres, il s'agit strictement d'une liaison 40G point à point. Si votre architecture nécessite la connexion de commutateurs spine 40G à des commutateurs leaf ou des serveurs 10G, le SR4-S est la seule option viable parmi les deux.

Résumé : Lequel choisir ?

• Choisissez QSFP-40G-SR4-S si vous avez besoin d'une capacité de dérivation (40G vers 4x10G) ou si vous installez un nouveau câblage haute densité basé sur MPO.

• Choisissez QSFP-40G-SR-BD si vous souhaitez faire passer instantanément vos liaisons 10G à 40G en utilisant votre infrastructure fibre optique duplex LC existante.

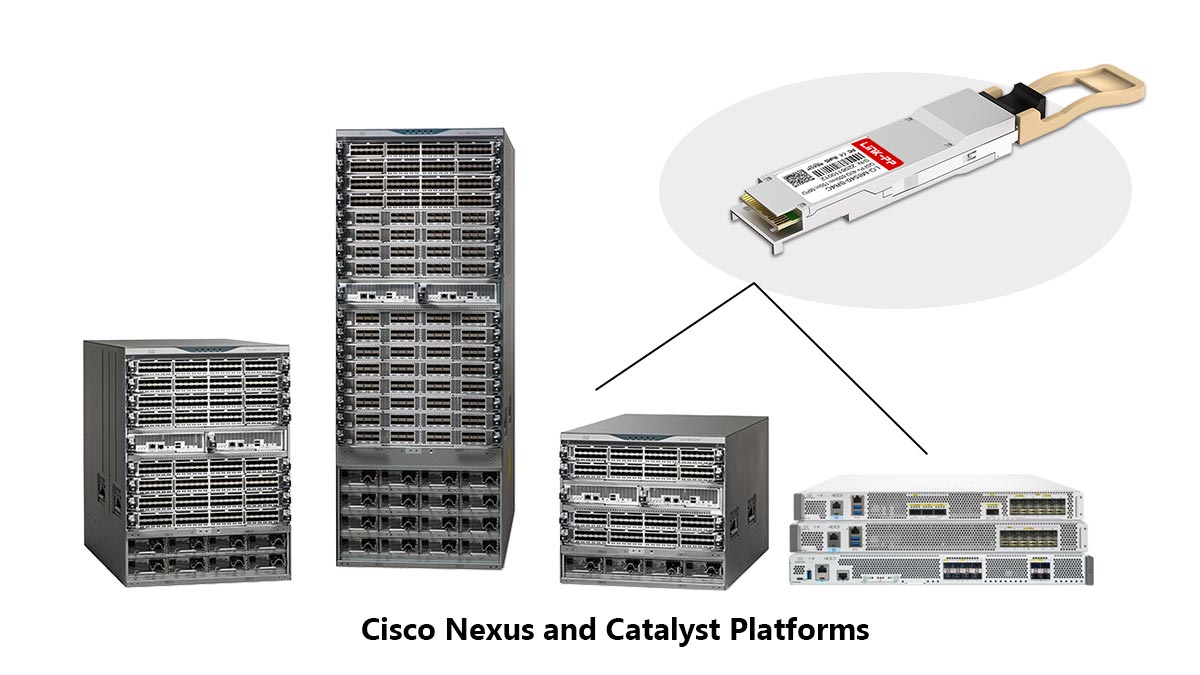

⭐ Compatibilité et performances du module QSFP-40G-SR4-S sur les plateformes Cisco Nexus et Catalyst

Le Cisco QSFP-40G-SR4-S Ce module est spécialement conçu pour les environnements de commutation haute densité. En tant que module officiel Cisco de classe S, il bénéficie d'une certification de premier ordre au sein de l'écosystème Cisco, ce qui signifie qu'il est soumis à des validations rigoureuses afin de garantir sa conformité aux exigences thermiques et électriques des gammes de matériel spécifiques.

Ce module est le plus souvent déployé sur les plateformes phares suivantes :

• Série Cisco Nexus 9000 : L'épine dorsale du centre de données moderne (y compris les modèles 9300 et 9500), où les modules SR4-S sont fréquemment utilisés pour les liaisons montantes feuille-épine.

• Séries Cisco Catalyst 9500 et 9600 : Les commutateurs centraux de campus leaders du marché, assurant une distribution haut débit 40G pour les réseaux d'entreprise à grande échelle.

• Série Cisco Nexus 3000 : Souvent utilisé dans le trading à haute fréquence (HFT) ou dans des environnements à faible latence où le 40G-SR4-S assure une interconnexion rapide.

Dépannage de la connectivité : Avez-vous besoin de « service unsupported-transceiver » ?

Dans de nombreux forums techniques et discussions communautaires, vous trouverez des références à la commande cachée de Cisco : émetteur-récepteur non pris en charge.

Il est courant de croire, à tort, que les optiques de classe S nécessitent cette commande pour fonctionner. En effet, QSFP-40G-SR4-S Contient une IDPROM officielle signée Cisco ; le matériel du commutateur la reconnaîtra immédiatement dès son insertion. pas Il est nécessaire d'activer le mode « non pris en charge » pour ce module.

Toutefois, si vous insérez le module et que le port reste à l'état « err-disabled », vérifiez les deux scénarios suivants :

1. Version du firmware: Assurez-vous que votre version logicielle NX-OS ou IOS-XE est à jour. Les optiques de classe S ayant été introduites après la gamme d'optiques standard, les anciens firmwares peuvent ne pas reconnaître l'identifiant de classe S.

2. Configuration de la vitesse/du débordement des ports : Il arrive qu'un port 40G soit préconfiguré en « mode breakout » (4 x 10G). Si vous souhaitez utiliser le SR4-S pour une liaison 40G unique, vous devez vous assurer que la configuration du port correspond à l'utilisation prévue.

Surveillance proactive : tirer parti de la surveillance optique numérique (DOM)

L'une des caractéristiques les plus précieuses du QSFP-40G-SR4-S est sa prise en charge de Surveillance optique numérique (DOM)Cela permet aux administrateurs réseau de visualiser en temps réel l'état de la liaison fibre optique directement depuis l'interface de ligne de commande (CLI).

En utilisant la commande afficher les détails de l'émetteur-récepteur d'interface, vous pouvez surveiller des indicateurs de performance critiques, notamment :

• Puissance d'émission optique : Garantit que le module envoie un signal suffisamment puissant dans la fibre.

• Puissance de réception optique : Essentiel pour le dépannage des fibres optiques sales ou des courbures excessives ; une faible puissance de réception explique souvent les pertes de paquets intermittentes.

• Température: Surveille la température de l'émetteur-récepteur pour éviter l'arrêt thermique dans les châssis haute densité.

• Courant de polarisation du laser : Permet de prédire les défaillances potentielles des modules avant qu'elles ne surviennent en surveillant l'efficacité du laser interne.

L'utilisation de DOM transforme le QSFP-40G-SR4-S d'une simple « prise » en un capteur intelligent, vous permettant d'identifier un câble de brassage défaillant ou un connecteur MPO poussiéreux avant que cela n'affecte la disponibilité de votre réseau.

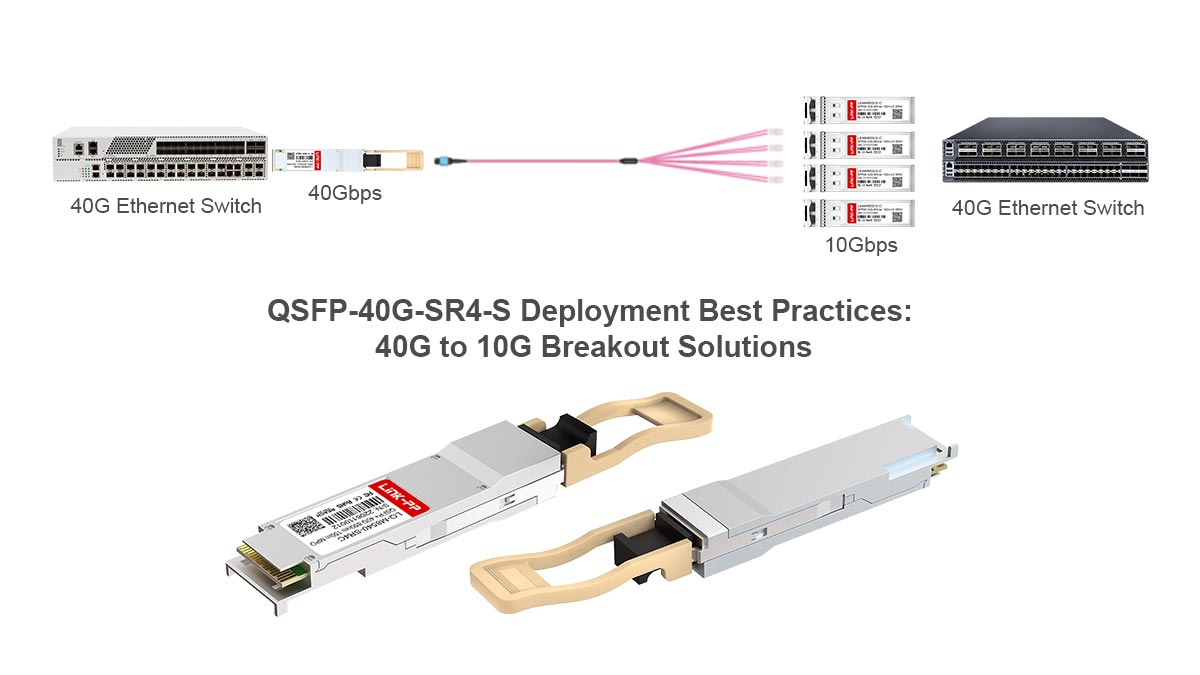

⭐ Bonnes pratiques de déploiement QSFP-40G-SR4-S : Solutions de dérivation 40G vers 10G

Un point majeur de discussion dans les communautés de réseautage – et un facteur commun d’adoption du Cisco QSFP-40G-SR4-S—est la transition du 10G au 40G. De nombreuses organisations se trouvent dans un état « hybride » : elles disposent de ports 40G haute densité sur leurs commutateurs spine (comme le Nexus 9000) mais ont toujours besoin de se connecter à des ports SFP+ 10G sur des commutateurs leaf plus anciens ou des serveurs hautes performances.

Ceci est où le Mode évasion Les capacités du module SR4-S deviennent un outil architectural inestimable.

Les mécanismes de l'évasion

Le module QSFP-40G-SR4-S étant construit sur une architecture parallèle (utilisant quatre voies indépendantes de 10 Gbit/s), il peut être divisé en quatre connexions 10G. Ceci est réalisé grâce à un Câble de dérivation MPO vers 4xLC (également connu sous le nom de câble Octopus ou câble Harness).

• Le côté 40G : Un connecteur MPO se branche sur le module QSFP-40G-SR4-S.

• Le côté 10G : Quatre connecteurs LC Duplex se branchent sur quatre émetteurs-récepteurs SFP+ 10G distincts (tels que le SFP-10G-SR-S).

Cette configuration permet à un seul port 40G de fonctionner comme quatre ports 10G haute densité, quadruplant ainsi votre densité de ports sans nécessiter plus d'espace dans le rack.

Configurer pour réussir

Pour que cela fonctionne, le commutateur doit être configuré pour traiter l'interface physique unique de 40 Gbit/s comme quatre interfaces logiques de 10 Gbit/s. Sur les plateformes Cisco Nexus, cela se fait généralement via… interface de rupture commander.

Par exemple, une commande comme emplacement de dérivation 1 port 1 map 10g-4x indique au système que le QSFP-40G-SR4-S dans cet emplacement doit maintenant apparaître dans la configuration comme quatre interfaces Ethernet distinctes (par exemple, Eth1/1/1, Eth1/1/2, Eth1/1/3 et Eth1/1/4).

Considérations clés pour les déploiements en mode Breakout

Lors de la planification d'une migration de 40G vers 10G, gardez à l'esprit ces bonnes pratiques validées par la communauté :

1. Adaptation de longueur d'onde : Assurez-vous toujours que les émetteurs-récepteurs 10G à l'autre extrémité sont 850 nm (10GBASE-SR)Vous ne pouvez pas extraire un module SR4-S pour le connecter à un module 10G LR (Long Range), car les longueurs d'onde et les types de fibres (MMF vs. SMF) sont incompatibles.

2. Parité de distance : Les limites de distance de 100 m (OM3) et 150 m (OM4) restent applicables. La longueur totale du câble de dérivation, y compris les rallonges, doit rester inférieure à ces limites.

3. Gestion des câbles: Les câbles de dérivation peuvent vite devenir un véritable fouillis s'ils ne sont pas correctement organisés. Utilisez des panneaux de brassage étiquetés pour organiser les quatre broches LC, notamment lors de la connexion à différents serveurs dans la même baie.

4. Rapport coût-efficacité: L'utilisation d'un seul SR4-S 40G en mode breakout est souvent plus rentable que l'achat de quatre liaisons 10G individuelles, surtout si l'on tient compte du coût réduit des optiques « classe S » et de la consommation d'énergie plus faible par gigabit.

Grâce à la capacité d'extension du module Cisco QSFP-40G-SR4-S, les architectes réseau peuvent préserver leur investissement. Ils peuvent déployer dès aujourd'hui du matériel compatible 40G tout en continuant à prendre en charge leur infrastructure 10G existante, ce qui leur offre une solution simple et économique pour migrer vers un cœur de réseau 40G ou 100G à l'avenir.

⭐ FAQ à propos du Cisco QSFP-40G-SR4-S

Pour clarifier les points de confusion les plus courants concernant ce module, nous avons compilé les questions fréquemment posées suivantes, basées sur les demandes d'assistance technique et les discussions de la communauté.

⭐ Conclusion : Choisir la bonne solution MPO 40G

Le Cisco QSFP-40G-SR4-S Ce module représente un équilibre stratégique entre performances réseau élevées et maîtrise des coûts. En se concentrant sur les protocoles Ethernet essentiels et en supprimant les fonctionnalités de niche comme FCoE, Cisco propose un module répondant aux besoins de la grande majorité des centres de données modernes.

Lors du déploiement de cette solution, la clé du succès réside dans les détails de votre infrastructure physique. Assurez-vous de disposer des éléments adéquats. Câblage MPO-12 de type B, en respectant la limites de distance OM3/OM4, et tirer parti Surveillance optique numérique (DOM) Une maintenance proactive garantit un réseau stable et à haut débit. Que vous construisiez une nouvelle architecture spine-leaf ou utilisiez des câbles de dérivation pour prolonger la durée de vie de votre matériel 10G, le SR4-S est un outil polyvalent et fiable.

Face à l'évolution constante des besoins en réseaux vers les 100G et au-delà, il est crucial de mettre en place une infrastructure solide avec des composants 40G de haute qualité. La fiabilité de la couche physique permet d'éviter des interruptions de service coûteuses et des problèmes de dépannage ultérieurs.
