Les réseaux d'entreprise modernes ne reposent plus uniquement sur la commutation cuivre. Face à l'augmentation des besoins en bande passante liés au Wi-Fi 6/6E, à la virtualisation , à la vidéosurveillance IP, aux charges de travail cloud et à l'agrégation de campus, les liaisons montantes fibre optique sont devenues une nécessité et non plus une option. C'est là que la plateforme de commutateurs SFP d'Aruba joue un rôle crucial dans la conception des infrastructures d'entreprise.
Un commutateur Aruba SFP n'est pas un simple commutateur réseau doté de ports fibre optique. Dans les déploiements réels, il assure la couche de connexion entre les commutateurs d'accès, les commutateurs d'agrégation, les serveurs, les périphériques de stockage et les liaisons dorsales longue distance. Selon le modèle de déploiement, les commutateurs Aruba peuvent utiliser des modules SFP 1G , SFP+ 10G , SFP28 25G , des câbles DAC ou d'autres émetteurs-récepteurs optiques haut débit pour prendre en charge des liaisons montantes d'entreprise évolutives et un transfert de trafic à faible latence.
Cependant, la plupart des utilisateurs qui recherchent « commutateur SFP Aruba » ne s’intéressent pas uniquement aux spécifications matérielles. En réalité, les recherches montrent que les administrateurs informatiques et les ingénieurs réseau cherchent généralement à répondre à des questions plus pratiques :
- Quels commutateurs Aruba prennent en charge SFP ou SFP + liaisons montantes ?
- Les commutateurs Aruba peuvent-ils utiliser des solutions tierces ? Modules SFP?
- Pourquoi un commutateur Aruba affiche-t-il un avertissement concernant un émetteur-récepteur non pris en charge ?
- Quel module de fibre optique faut-il utiliser pour un déploiement à courte ou à longue portée ?
- Comment les réseaux d'entreprise peuvent-ils éviter les problèmes de compatibilité et de stabilité des liaisons ?
Ces questions sont devenues de plus en plus importantes car les déploiements de fibre optique en entreprise impliquent désormais des environnements multi-fournisseurs, des débits montants plus élevés et des budgets d'exploitation plus serrés. De nombreuses organisations souhaitent réduire leurs coûts optiques en utilisant des modules émetteurs-récepteurs tiers compatibles , tout en maintenant des performances réseau fiables et une évolutivité à long terme.
Parallèlement, la gamme de commutateurs d'entreprise d'Aruba s'est considérablement étoffée. Des plateformes telles que l'Aruba 2930F, l'Aruba CX 6300 et l'Aruba CX 8320 prennent en charge différentes générations de modules SFP et d'architectures de déploiement. Un mauvais choix d'optique, de type de câble ou de stratégie de liaison montante peut engendrer des problèmes d'interopérabilité, des liaisons instables ou des erreurs d'émetteur-récepteur non prises en charge, difficiles à diagnostiquer sur les réseaux de production.
Ce guide se concentre sur l'objectif réel de déploiement qui sous-tend les recherches de commutateurs SFP Aruba. Au lieu de répéter les spécifications génériques du produit, l'article explique :
- Comment les commutateurs SFP Aruba sont utilisés dans les réseaux fibre optique d'entreprise
- Quelles familles de commutateurs Aruba prennent en charge les différentes normes SFP ?
- Comment sélectionner les modules SFP et les câbles DAC compatibles
- La réalité de la compatibilité des émetteurs-récepteurs tiers
- Scénarios de dépannage courants et bonnes pratiques de déploiement des modules SFP Aruba
À la fin de ce guide, les équipes informatiques d'entreprise, les intégrateurs de systèmes et les ingénieurs réseau disposeront d'un cadre plus clair pour sélectionner, déployer et maintenir l'infrastructure de commutateurs Aruba SFP dans les environnements d'entreprise modernes basés sur la fibre optique.

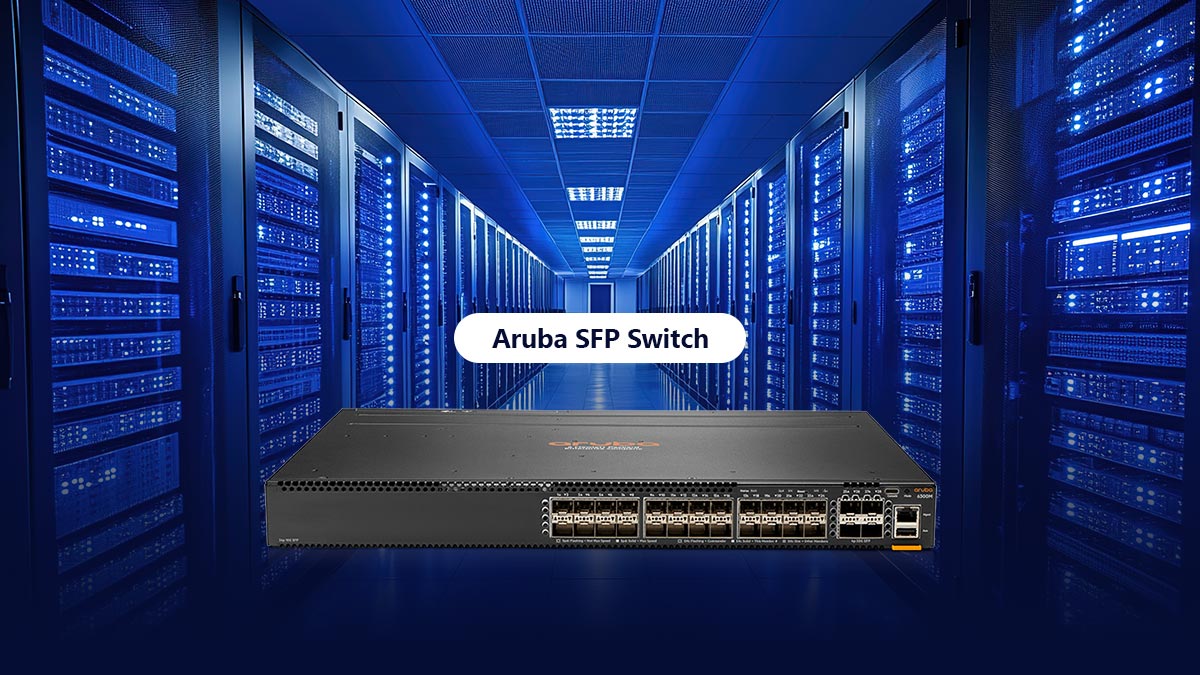

🟧 Qu'est-ce qu'un commutateur SFP Aruba ?
Un commutateur Aruba SFP est un commutateur réseau d'entreprise équipé de ports de liaison montante SFP pour la connectivité fibre optique ou Ethernet haut débit . Ces ports permettent aux entreprises de connecter des commutateurs, des serveurs, des systèmes de stockage et des réseaux dorsaux à l'aide d'émetteurs-récepteurs optiques amovibles ou de câbles DAC, au lieu d'interfaces cuivre fixes.
Dans les environnements d'entreprise, les commutateurs SFP Aruba sont couramment utilisés pour :
- Liaisons montantes en fibre optique entre les commutateurs d'accès et d'agrégation
- Connexions réseau entre bâtiments
- Réseau de serveurs et de stockage à haut débit
- Infrastructure dorsale du campus
- Déploiements de fibre optique évolutifs pour entreprises
Comparativement aux commutateurs RJ45 uniquement, les commutateurs Aruba SFP offrent une plus grande flexibilité car les administrateurs peuvent choisir différents types d'optiques et de câbles en fonction de la vitesse, de la distance et des exigences de l'architecture réseau.
Comparaison des modules SFP, SFP+ et SFP28 dans les réseaux Aruba
Bien que les modules SFP, SFP+ et SFP28 se ressemblent, ils prennent en charge des vitesses Ethernet et des scénarios de déploiement différents.
| Interface | Speed | Utilisation courante d'Aruba |
|---|---|---|
| SFP | 1Gbps | Liaisons montantes fibre optique standard pour entreprises |
| SFP + | 10Gbps | Agrégation, serveur et liaisons montantes Wi-Fi |
| SFP28 | 25Gbps | Centre de données et les réseaux à haute densité |
SFP (1G)
Les modules SFP 1G (comme les Aruba SFP-LX ) sont largement utilisés pour les liaisons fibre optique standard d'entreprise, notamment :
- 1000BASE-SX
- 1000BASE-LX
- Module SFP RJ45 1000BASE-T
Elles restent courantes dans les déploiements de couche d'accès et les déploiements d'entreprise existants.
SFP+ (10G)
Le SFP+ (comme l'Aruba J9152D ) prend en charge l'Ethernet 10 Gigabit et est la technologie de liaison montante Aruba la plus courante dans les réseaux d'entreprise modernes.
Les cas d'utilisation typiques incluent :
- Agrégation Wi-Fi 6/6E
- Plateformes de virtualisation
- Réseau de stockage
- liaisons montantes du réseau dorsal d'entreprise
Les types de modules courants incluent les câbles 10GBASE-SR, 10GBASE-LR, DAC et AOC.
SFP28 (25G)
Le SFP28 (comme l'Aruba JL484A ) prend en charge l'Ethernet 25 Gb et est principalement utilisé dans les centres de données Aruba CX et les déploiements d'entreprise hautes performances.
Il offre:
- Densité de bande passante plus élevée
- Meilleure évolutivité de la virtualisation
- Coût par gigabit inférieur à celui des architectures plus anciennes
Où Aruba utilise les ports SFP dans les architectures d'entreprise
Les ports SFP d'Aruba sont généralement déployés là où la connectivité fibre et une bande passante plus élevée sont nécessaires.
Liaisons montantes d'accès à l'agrégation
De nombreuses entreprises utilisent des liaisons montantes SFP+ pour connecter des commutateurs d'accès à des commutateurs d'agrégation afin de centraliser la gestion du trafic et de créer un réseau de campus évolutif.
Liaisons fibre optique entre bâtiments
Les modules SFP monomodes permettent aux commutateurs Aruba de connecter des bâtiments distincts sur de longues distances dans les campus, les hôpitaux, les usines et les parcs de bureaux.
Connectivité des serveurs et du stockage
Les ports SFP+ et SFP28 sont couramment utilisés pour les clusters de virtualisation, les systèmes NAS , le stockage SAN et l'infrastructure de sauvegarde.
Réseaux centraux et de centres de données
Dans les environnements Aruba CX, les liaisons montantes SFP haut débit prennent en charge la commutation de base, les architectures spine-leaf , les charges de travail cloud et le trafic est-ouest à haute densité.
🟧 Déploiement des optiques de commutation SFP Aruba
Les réseaux d'entreprise modernes exigent une bande passante élevée, une latence stable et une connectivité fibre optique fiable. Lors du déploiement d'une infrastructure de commutateurs SFP Aruba, les ingénieurs réseau sont souvent confrontés à des défis liés à la compatibilité optique, aux restrictions de codage du fournisseur et à la configuration des émetteurs-récepteurs.
Pour optimiser la stabilité du réseau et le retour sur investissement à long terme , il est essentiel de comprendre comment les plateformes ArubaOS-Switch (AOS-S) et ArubaOS-CX gèrent les modules optiques SFP, SFP+ et SFP28 . Un mauvais choix de module optique peut entraîner des avertissements concernant des émetteurs-récepteurs non pris en charge, des liaisons instables ou des défaillances de liaisons montantes en environnement de production.
Cette section explique les principaux éléments à prendre en compte lors du déploiement d'infrastructures fibre optique Aruba, notamment :
- Modules SFP, SFP+ et SFP28 compatibles Aruba
- Compatibilité avec les émetteurs-récepteurs tiers
- Verrouillage du fournisseur et comportement optique non pris en charge
- décisions de déploiement DAC vs. fibre optique
- Architectures de liaison montante d'entreprise courantes
- meilleures pratiques de déploiement et de dépannage en situation réelle
En comprenant ces facteurs avant le déploiement, les équipes informatiques des entreprises peuvent réduire les risques de compatibilité, simplifier la maintenance et construire des réseaux de fibre optique Aruba évolutifs qui prennent en charge la croissance future de la bande passante.
Maîtriser la compatibilité des émetteurs-récepteurs sur le commutateur SFP Aruba
L'un des défis les plus courants lors du déploiement de réseaux fibre optique Aruba est la validation de la compatibilité des émetteurs-récepteurs . Par défaut, les commutateurs Aruba effectuent des contrôles de vérification rigoureux sur les informations EEPROM stockées dans les modules optiques SFP, SFP+ et SFP28.
Lorsqu'un périphérique optique tiers, mal codé ou non pris en charge est inséré, le commutateur peut désactiver automatiquement le port et générer des avertissements système tels que :
- « Émetteur-récepteur inconnu »
- « Émetteur-récepteur non pris en charge »
- « Matériel non pris en charge »
Ce comportement est conçu pour protéger la stabilité du matériel et maintenir une interopérabilité validée au sein des environnements d'entreprise Aruba.
En pratique, les problèmes de compatibilité surviennent généralement pour les raisons suivantes :
- Codage incorrect du fournisseur de l'EEPROM
- Non-mondialeémetteurs-récepteurs conformes
- Incompatibilités d'interopérabilité du firmware
- Profils de câbles DAC ou AOC non pris en charge
- Paramètres optiques incohérents
Les plateformes ArubaOS-CX modernes offrent généralement une meilleure flexibilité pour les optiques tierces que les anciens systèmes basés sur ProCurve, mais la validation de la compatibilité joue toujours un rôle essentiel dans les déploiements en production.
Pour réduire les risques liés au déploiement, les ingénieurs réseau d'entreprise doivent vérifier :
| Zone de validation | Pourquoi ça compte |
|---|---|
| Compatibilité de la vitesse du port | Prévient les échecs de négociation |
| Codage EEPROM | Évite les erreurs d'émetteur-récepteur non prises en charge |
| Type de fibre | Garantit l'intégrité du signal optique |
| Prise en charge du micrologiciel | Prévient l'instabilité de la liaison |
| Puissance optique budget | Maintient une transmission stable sur de longues distances |
De nombreuses organisations déploient avec succès des solutions optiques compatibles de tiers sur les commutateurs Aruba afin de réduire leurs coûts d'infrastructure. Cependant, l'absence de prise en charge de certains modules peut limiter l'assistance officielle du fournisseur lors du dépannage ou des demandes de garantie.
Pour les réseaux d'entreprise critiques, les bonnes pratiques comprennent généralement :
- Tests optiques avant déploiement à grande échelle
- Normalisation des fournisseurs d'émetteurs-récepteurs agréés
- Maintenance des optiques de rechange certifiées Aruba
- Documentation du firmware et matrices de compatibilité
- Validation de l'interopérabilité DAC et AOC dans les environnements de test
Une stratégie structurée de validation des émetteurs-récepteurs réduit considérablement les défaillances de liaison, les liaisons montantes instables et les interventions de maintenance d'urgence dans les déploiements de commutateurs SFP Aruba.
🟧 Comment choisir le bon module SFP pour un commutateur SFP Aruba
Le choix du transceiver SFP approprié est essentiel pour garantir des performances stables, une évolutivité à long terme et une compatibilité optimale au sein des réseaux d'entreprise Aruba. Une incompatibilité au niveau des ports de commutation, de l'optique, du type de fibre ou de la distance de transmission peut entraîner des liaisons instables, des échecs de négociation ou des erreurs liées à des transceivers non pris en charge.
Lors du choix des optiques pour un commutateur SFP Aruba, les ingénieurs réseau doivent évaluer quatre facteurs clés :
- Compatibilité de la vitesse du port
- La distance de transmission
- type d'infrastructure de fibre optique
- Coût et évolutivité du déploiement
Le choix du module approprié dépend non seulement des besoins en bande passante, mais aussi du fonctionnement du commutateur Aruba au sein de l'architecture d'entreprise.
Modules SFP 1G, SFP+ 10G et optiques à haut débit
Les différentes plateformes de commutation Aruba prennent en charge différentes générations de technologie SFP. Le choix de la classe de vitesse appropriée est la première étape de la planification optique.
| Type de module | Vitesse typique | Déploiement Aruba commun |
|---|---|---|
| SFP | 1Gbps | Liaisons montantes de la couche d'accès |
| SFP + | 10Gbps | Agrégation et connectivité serveur |
| SFP28 | 25Gbps | Infrastructure de centres de données et à haute densité |
Modules SFP 1G
Les modules optiques SFP 1G sont couramment utilisés dans :
- réseaux d'entreprise hérités
- Déploiements dans les petits bureaux
- Liaisons fibre optique entre bâtiments
- liaisons montantes de couche d'accès standard
Les types de modules courants comprennent :
- 1000BASE-SX
- 1000BASE-LX
- 1000BASE-T
Ces solutions optiques restent rentables pour les organisations qui n'ont pas besoin d'une agrégation 10G haute densité.
Modules SFP+ 10G
Les modules optiques SFP+ 10G sont désormais la solution de liaison montante Aruba la plus largement déployée dans les environnements d'entreprise.
Les cas d'utilisation typiques incluent :
- Agrégation Wi-Fi 6/6E
- clusters VMware
- Trafic NAS et de stockage
- Couches d'agrégation de campus
- connectivité du réseau dorsal d'entreprise
Les optiques 10G compatibles Aruba courantes comprennent :
- 10GBASE-SR
- 10GBASE-LR
- Câbles DAC 10G
- Câbles Optiques Actifs (AOC)
Pour la plupart des réseaux d'entreprise modernes, le SFP+ 10G offre le meilleur équilibre entre performance, évolutivité et coût.
Optique 25G et plus rapide
Les interfaces à haut débit telles que SFP28 sont de plus en plus utilisées dans :
- Les centres de données
- Infrastructure cloud
- Charges de travail IA
- Systèmes hyperconvergés
- Virtualisation haute densité
Ces plateformes offrent :
- densité de bande passante plus élevée
- Latence plus faible
- Amélioration de la gestion du trafic est-ouest
- Meilleure évolutivité à long terme
Les organisations qui prévoient une expansion future de leur réseau déploient souvent des commutateurs Aruba CX dotés de capacités de liaison montante compatibles 25G afin d'éviter les goulots d'étranglement de la bande passante ultérieurement.
Cas d'utilisation des convertisseurs numérique-analogique (DAC), des convertisseurs optiques ascendants (AOC) et des émetteurs-récepteurs à fibre optique
Les déploiements de commutateurs SFP Aruba peuvent utiliser plusieurs technologies de connexion différentes en fonction de la distance, de la consommation d'énergie et des exigences budgétaires.
| Type de connexion | Meilleur cas d'utilisation | Avantages |
|---|---|---|
| DAC | Connexions de rack à courte distance | Faible coût, faible latence |
| AOC | Liaisons à haut débit de moyenne distance | Léger et flexible. |
| Émetteur-récepteur optique | Infrastructure de fibre optique longue distance | Évolutivité maximale |
DAC (Cuivre à connexion directe)
Les câbles DAC intègrent des émetteurs-récepteurs fixes avec un câblage en cuivre twinax et sont couramment utilisés pour :
- Commutation en haut de rack
- Connexions serveur-commutateur
- Liaisons de centres de données à courte portée
Les avantages comprennent:
- Coût moindre
- Consommation d'énergie minimale
- Latence réduite
Cependant, les câbles DAC supportent généralement des distances plus courtes que la fibre optique.
AOC (câble optique actif)
Les AOC associent la fibre optique à des émetteurs-récepteurs fixés de manière permanente.
Ils sont souvent utilisés pour :
- Interconnexions de centres de données à moyenne portée
- Environnements de commutation haute densité
- Optimisation de la gestion des câbles
Comparées aux DAC, les AOC offrent des distances de transmission plus longues tout en restant plus faciles à gérer que les combinaisons émetteur-récepteur et fibre séparées.
Transmetteurs optiques
Les modules optiques amovibles traditionnels restent la solution la plus flexible pour les déploiements Aruba en entreprise.
Ils supportent:
- Fibre multimode (MMF)
- Fibre monomode (SMF)
- Liens inter-campus à distance
- Infrastructure dorsale évolutive
Grâce à leur conception modulaire, les émetteurs-récepteurs permettent des mises à niveau et des modifications d'infrastructure plus faciles au fil du temps.
Décisions relatives aux liaisons à court terme et à long terme
L'une des décisions de conception les plus importantes dans les déploiements de fibre optique Aruba est le choix des optiques en fonction de la distance de transmission.
Déploiements à courte portée
Les systèmes optiques à courte portée sont généralement utilisés à l'intérieur :
- Les centres de données
- Locaux techniques
- étages de bureaux
- Baies de serveurs
Les modules à courte portée courants comprennent :
- 1000BASE-SX
- 10GBASE-SR
Ces systèmes optiques utilisent la fibre multimode et permettent de réduire les coûts de déploiement sur de courtes distances.
Déploiements à longue portée
Les systèmes optiques à longue portée sont conçus pour :
- Les infrastructures du campus
- connectivité entre bâtiments
- réseaux d'entreprises métropolitains
- Installations industrielles
Les modules longue portée courants comprennent :
- 1000BASE-LX
- 10GBASE-LR
Ces modules utilisent la fibre monomode et permettent des distances de transmission nettement plus longues.
Considérations clés en matière de planification
Avant de sélectionner des optiques compatibles Aruba, les ingénieurs doivent valider :
- Type de fibre (MMF ou SMF)
- Distance de transmission requise
- vitesse du port de commutation
- Croissance future de la bande passante
- Conditions environnementales
- exigences de compatibilité des fournisseurs
Un déploiement de modules SFP Aruba correctement planifié améliore la fiabilité du réseau, réduit les coûts de maintenance et simplifie les futures mises à niveau de l'infrastructure.
🟧 Problèmes courants des commutateurs SFP Aruba et comment les résoudre
Même au sein de réseaux d'entreprise bien conçus, les déploiements de commutateurs SFP Aruba peuvent rencontrer des problèmes de compatibilité, des liaisons instables ou des défaillances optiques. La plupart de ces problèmes sont dus à des incompatibilités de codage des émetteurs-récepteurs, à un choix de fibre incorrect, à des câbles DAC non pris en charge ou à des conflits de négociation de vitesse.
Comprendre les causes profondes de ces pannes aide les ingénieurs réseau à réduire les temps d'arrêt et à simplifier le dépannage lors du déploiement et de la maintenance.
Avertissements concernant un émetteur-récepteur non pris en charge
L'un des problèmes les plus courants rencontrés avec les commutateurs SFP Aruba est l'apparition d'avertissements tels que :
- « Émetteur-récepteur non pris en charge »
- « XCVR inconnu »
- « Matériel non pris en charge »
Ces erreurs se produisent lorsque le commutateur ne parvient pas à valider les informations EEPROM stockées dans l'optique ou le câble inséré.
Les causes courantes incluent:
| Causes | Description |
|---|---|
| Codage EEPROM incorrect | L'optique n'est pas codée pour la compatibilité Aruba |
| Profil de fournisseur non pris en charge | Le firmware Aruba rejette les identifiants d'émetteur-récepteur inconnus. |
| Modules non conformes à la norme MSA | L'optique n'est pas entièrement conforme aux normes MSA. |
| Incompatibilité du micrologiciel | Les anciennes versions d'ArubaOS peuvent ne pas être compatibles avec les mises à jour de compatibilité. |
Les ingénieurs réseau résolvent généralement ces problèmes en :
- Utilisation d'optiques codées compatibles Aruba
- Mise à jour du firmware ArubaOS
- Activation
allow-unsupported-transceiver - Réinsérer l'optique après CLI paramétrage
- Tests avec des modules certifiés Aruba
Dans les environnements de production d'entreprise, la validation des optiques avant un déploiement à grande échelle réduit considérablement les pannes liées à la compatibilité.
Problèmes de liaison interrompue, d'absence de signal et d'incompatibilité de vitesse
Un autre problème fréquent lors du déploiement des modules SFP Aruba est un port qui reste hors service même si le commutateur semble reconnaître le périphérique optique.
Les symptômes typiques incluent:
- Pas de voyant de liaison
- L'interface reste administrativement active, mais opérationnellement indisponible.
- Intermittent perte de paquets
- Battements de bâbord
- Échecs des négociations
Ces problèmes sont généralement liés à des incompatibilités au niveau de la couche physique plutôt qu'à une défaillance du matériel de commutation.
Causes profondes courantes
| Zone problématique | Problème typique |
|---|---|
| polarité des fibres | Fibres TX/RX inversées |
| Incompatibilité du type de fibre | Fibre optique MMF connectée à une fibre monomode (SMF) |
| Inadéquation de vitesse | Fibre optique 1G connectée à un port 10G uniquement |
| Connecteurs sales | La poussière provoque une perte de signal optique |
| DAC non pris en charge | Convertisseur numérique-analogique passif non reconnu |
| bilan de puissance optique | La perte de signal dépasse la plage prise en charge |
Pour stabiliser les liaisons SFP Aruba :
- Vérifiez que les deux extrémités utilisent des vitesses identiques.
- Vérifier la compatibilité MMF ou SMF
- Nettoyer correctement les connecteurs de fibre optique
- Valider les listes de compatibilité DAC/AOC
- Vérifiez DOM mesures de puissance optique
- Utilisez des émetteurs-récepteurs en bon état de fonctionnement lors des tests.
De nombreuses « pannes matérielles » sont en réalité dues à des erreurs de configuration de la couche de fibres ou à des optiques incompatibles.
Liste de vérification pour le dépannage de la fibre optique, du convertisseur numérique-analogique et de l'EEPROM
Avant de remplacer du matériel, les ingénieurs d'entreprise doivent effectuer un processus de dépannage structuré afin d'isoler le point de défaillance réel.
Liste de vérification pour le dépannage des modules SFP Aruba
| Étape de validation | Interet |
|---|---|
| Vérifier les journaux de commutation | Identifier les erreurs liées à l'émetteur-récepteur |
| Vérifier la reconnaissance de l'EEPROM | Vérifiez que l'optique est correctement détectée. |
| Confirmer la vitesse du port | Prévenir les conflits de négociation |
| Test avec optique certifiée | Éliminer l'incertitude de compatibilité |
| Vérifier la polarité des fibres | Vérifiez l'orientation TX/RX |
| Connecteurs optiques propres | Éliminer la contamination |
| Valider la compatibilité DAC/AOC | Prévenir les problèmes de câbles non pris en charge |
| Mise à jour du firmware ArubaOS | Améliorer la base de données de compatibilité |
| Consulter les statistiques du DOM | Détecter les anomalies de puissance optique |
Flux de travail d'entreprise recommandé
Un processus de dépannage d'entreprise fiable suit généralement l'ordre suivant :
- Vérifier la connectivité physique
- Vérifier la compatibilité optique
- Valider la prise en charge du firmware ArubaOS
- Vérifiez les spécifications de la fibre et la distance
- Testé avec des optiques certifiées Aruba
- Examiner les journaux de commutation et les valeurs DOM
- Ne remplacez les modules suspectés d'être défectueux qu'après validation.
Cette méthode réduit les remplacements de matériel inutiles et raccourcit le temps de rétablissement après une panne.
Dans les déploiements Aruba de grande envergure, le maintien d'une optique standardisée, d'une cohérence de firmware et de listes de compatibilité validées est l'un des moyens les plus efficaces de minimiser les problèmes opérationnels liés aux SFP.
🟧 FAQ sur les commutateurs SFP Aruba
1. Les commutateurs Aruba peuvent-ils utiliser des SFP tiers ?
Oui. De nombreux commutateurs Aruba peuvent fonctionner avec des modules SFP, SFP+ et DAC compatibles de tiers. Cependant, les plateformes Aruba peuvent vérifier le codage EEPROM du fournisseur et afficher des avertissements tels que « Émetteur-récepteur non pris en charge » ou « XCVR inconnu » lorsque des optiques non certifiées sont détectées.
Dans de nombreux déploiements d'entreprise, les administrateurs activent le mode de compatibilité à l'aide de allow-unsupported-transceiver Commande CLI. Bien que cela permette le fonctionnement d'optiques non prises en charge, Aruba peut limiter la couverture du support officiel pour les problèmes directement liés aux émetteurs-récepteurs tiers.
Pour les environnements de production, les bonnes pratiques comprennent généralement :
- Tests optiques avant déploiement
- Utilisation de modules conformes à la norme MSA
- Vérification du code compatible avec Aruba
- Maintenir en stock des optiques de rechange certifiées Aruba pour le dépannage
2. Quels modèles Aruba prennent en charge le SFP+ 10G ?
De nombreux commutateurs d'entreprise Aruba prennent en charge les liaisons montantes 10G SFP+, notamment dans les séries Aruba CX et Aruba 2930.
Les plateformes Aruba courantes prenant en charge le module SFP+ 10G incluent :
| Série de commutateurs Aruba | Prise en charge SFP+ 10G |
|---|---|
| Aruba 2930F | Oui |
| Aruba 3810M | Oui |
| Aruba CX 6100 | Modèles sélectionnés |
| Aruba CX 6200 | Oui |
| Aruba CX 6300 / 6300M | Oui |
| Aruba CX 8320 | Oui |
| Aruba CX 8360 | Oui |
Le nombre de ports SFP+ disponibles dépend du modèle de matériel et de la configuration du commutateur.
Avant d'acheter des optiques, les ingénieurs doivent vérifier :
- Capacité de vitesse du port
- Type d'émetteur-récepteur pris en charge
- Compatibilité du firmware ArubaOS
- exigences de support DAC et AOC
3. Comment identifier l'optique adaptée à mon port ?
Le choix de l'optique compatible Aruba appropriée dépend de plusieurs facteurs :
| Zone de validation | Que vérifier |
|---|---|
| Vitesse des ports | 1G, 10G ou 25G |
| Type de fibre | Multimode (MMF) ou monomode (SMF) |
| La distance de transmission | À courte ou longue portée |
| Type de connecteur | LC, MPO ou RJ45 |
| Compatibilité avec Switch | Prise en charge d'ArubaOS-S ou d'ArubaOS-CX |
Par exemple :
- La norme 1000BASE-SX est couramment utilisée pour les fibres multimodes à courte portée.
- La norme 10GBASE-LR est utilisée pour les liaisons fibre monomode longue distance.
- Les câbles DAC sont préférés pour les connexions courtes au niveau du rack.
L'utilisation d'un type d'optique inapproprié peut entraîner des liaisons instables, des avertissements concernant des émetteurs-récepteurs non pris en charge ou une défaillance complète de la liaison.
4. Que dois-je faire lorsqu'Aruba affiche une erreur d'émetteur-récepteur non pris en charge ?
Un avertissement concernant un émetteur-récepteur non pris en charge indique généralement que le commutateur ne peut pas valider les informations du fournisseur de l'EEPROM de l'optique insérée.
Les messages d'erreur typiques incluent :
- « Émetteur-récepteur non pris en charge »
- « XCVR inconnu »
- « Matériel non pris en charge »
Pour résoudre ce problème, les ingénieurs réseau procèdent généralement comme suit :
- Vérifiez que l'optique est conforme à la norme MSA.
- Vérifier le codage EEPROM compatible Aruba
- Mise à jour du firmware ArubaOS
- Permettre
allow-unsupported-transceiveren ligne de commande - Réinsérez l'optique après la configuration.
- Effectuez un test avec un émetteur-récepteur Aruba certifié.
Si le problème persiste, les ingénieurs doivent également vérifier :
- polarité des fibres
- incompatibilités de vitesse des ports
- niveaux de puissance optique
- Compatibilité DAC ou AOC
- contamination physique des connecteurs
Dans les déploiements en entreprise, la mise à jour d'une liste de compatibilité validée est l'un des moyens les plus efficaces de réduire les problèmes récurrents liés aux modules SFP.
🟧 Meilleures pratiques de déploiement pour les réseaux de fibre optique d'entreprise
Le succès du déploiement des commutateurs Aruba SFP repose non seulement sur le matériel, mais aussi sur une planification à long terme du réseau fibre optique, une normalisation des technologies optiques et une conception évolutive des liaisons montantes. Une mauvaise planification des émetteurs-récepteurs peut engendrer des goulots d'étranglement en termes de bande passante, des problèmes d'interopérabilité et une augmentation des coûts de maintenance à mesure que les réseaux d'entreprise se développent.
Une stratégie de déploiement structurée aide les organisations à améliorer la disponibilité, à simplifier le dépannage et à se préparer à la croissance future de la bande passante.
Planification des liaisons montantes pour l'accès, l'agrégation et le cœur de réseau
Les réseaux Aruba d'entreprise sont généralement conçus en trois couches :
| Couche de réseau | Déploiement Aruba typique | Vitesse de liaison montante courante |
|---|---|---|
| Couche d'accès | Connectivité utilisateur et périphérique | 1G / 10G |
| Couche d'agrégation | Consolidation du trafic | 10G / 25G |
| Couche de base | Réseau dorsal à haut débit | 25G / 40G / 100G |
Lors de la planification des liaisons montantes Aruba SFP, les ingénieurs doivent évaluer :
- Utilisation actuelle de la bande passante
- croissance future du trafic
- Extension Wi-Fi 6/6E
- Charges de travail de virtualisation
- Exigences de redondance
- limitations de l'infrastructure fibre optique
Pour la plupart des environnements d'entreprise, le SFP+ 10G reste le choix standard de liaison montante entre les couches d'accès et d'agrégation, tandis que les déploiements de cœur Aruba CX adoptent de plus en plus le 25G et d'autres émetteurs-récepteurs à haut débit.
Une conception de liaison montante évolutive prévient la congestion future du réseau et réduit le besoin de refontes coûteuses de l'infrastructure ultérieurement.
Stratégie de migration pour les réseaux à vitesses mixtes
De nombreuses organisations exploitent des environnements hybrides où l'infrastructure 1G traditionnelle coexiste avec les déploiements Aruba 10G ou 25G plus récents.
Les défis courants liés à la migration comprennent :
- normes relatives aux fibres mixtes
- limitations des commutateurs hérités
- Optiques incompatibles
- Vitesses de liaison montante inégales
- Problèmes d'interopérabilité du firmware
Pour simplifier la migration, les équipes informatiques des entreprises procèdent généralement comme suit :
- Normaliser les fournisseurs d'optique et le codage
- Mettez d'abord à niveau les couches d'agrégation.
- Maintenir des liaisons montantes rétrocompatibles pendant la transition
- Séparer autant que possible les charges de travail traditionnelles et les charges de travail à haute vitesse.
- Valider les optiques dans des environnements de test avant le déploiement
Les stratégies de migration progressive contribuent à minimiser les temps d'arrêt tout en permettant aux organisations de moderniser leur infrastructure réseau par phases.
Inventaire, modules de rechange et standardisation
L'une des pratiques les plus négligées en matière de réseaux d'entreprise est la gestion de l'inventaire des émetteurs-récepteurs.
Sans optique standardisée et modules de rechange, le dépannage est plus lent et les coûts opérationnels augmentent considérablement.
Les bonnes pratiques pour les déploiements de modules SFP Aruba comprennent :
| Best Practice | Avantage opérationnel |
|---|---|
| Standardiser les modèles optiques | Simplifie la gestion de la compatibilité |
| Conservez des émetteurs-récepteurs de rechange | Réduit le temps de rétablissement après une panne. |
| Maintenir la cohérence du firmware | Prévient les problèmes d'interopérabilité |
| Listes de compatibilité des documents | Améliore l'efficacité du dépannage |
| Valider les optiques tierces | Réduit les risques de déploiement |
De nombreuses équipes d'entreprises tiennent désormais des inventaires distincts pour :
- Optiques certifiées pour la production
- Modules de test et de mise en production
- stock de remplacement d'urgence
- Câbles DAC et AOC
Pour les organisations recherchant des solutions optiques compatibles Aruba à un coût avantageux, de nombreux ingénieurs déploient des modules SFP tiers validés après des tests de compatibilité. Les fournisseurs fiables, proposant un codage EEPROM compatible Aruba et des normes de fabrication de niveau entreprise, permettent de réduire considérablement les coûts d'infrastructure optique tout en garantissant des performances réseau stables.
Pour les déploiements en entreprise nécessitant des solutions d'émetteurs-récepteurs SFP, SFP+, DAC et fibre compatibles Aruba, LINK-PP Boutique officielle propose des modules optiques compatibles conçus pour les environnements de commutation d'entreprise, notamment les plateformes Aruba CX et ArubaOS-Switch.
