100GBASE-FR1 : Optique de centre de données 100G à une seule bande Lambda

As centre de données Les réseaux continuent de s'étendre vers des niveaux supérieurs. bande passante et une latence plus faible, 100G Ethernet L'optique est devenue un élément essentiel des infrastructures modernes. Parmi les différents Émetteurs-récepteurs 100G, 100GBASE-FR1 se distingue comme une solution clé conçue pour transmission à une seule lambda sur fibre monomode (SMF) grâce à LC duplex connecteurs

En termes simples, 100GBASE-FR1 est un 100G émetteur-récepteur optique Cette norme transmet des données sur une seule longueur d'onde (λ unique) au lieu de plusieurs, ce qui simplifie la conception optique tout en conservant des performances à haut débit. Elle fonctionne généralement à une longueur d'onde de 1310 nm. PAM4 modulation et modulation Correction d'erreur directe (FEC), assurant une transmission fiable sur des distances allant jusqu'à environ 2 km dans les environnements de centres de données et de campus.

Contrairement aux solutions multivoies précédentes telles que 100GBASE-LR4Alors que la technologie FR1 repose sur quatre longueurs d'onde distinctes, elle simplifie l'architecture optique en utilisant une seule longueur d'onde tout en maintenant une haute résolution. débitCela le rend particulièrement intéressant pour les zones à haute densité. interconnexion de centre de données (DCI), architectures feuille-épineet les réseaux cloud évolutifs, où la réduction de la complexité et l'augmentation de la densité des ports sont des objectifs de conception clés.

Aujourd'hui, les ingénieurs réseau et les planificateurs d'infrastructure évaluent souvent la technologie 100GBASE-FR1 lorsqu'ils ont besoin d'un équilibre entre rentabilité, flexibilité de portée et gestion simplifiée de la fibre, notamment par rapport à des alternatives comme les optiques DR, LR4, SR4 ou SR10.

Dans cet article, nous allons détailler ce qu'est la norme 100GBASE-FR1, comment elle fonctionne, où elle est utilisée et comment elle se compare aux autres normes optiques 100G, afin de vous aider à choisir la solution adaptée au déploiement de votre centre de données.

🔷 Qu'est-ce que 100GBASE-FR1 ?

100GBASE-FR1 est une interface optique Ethernet 100G à une seule bande passante. émetteur-récepteur Cette norme est conçue pour la fibre monomode duplex (SMF) utilisant la modulation PAM4 et la correction d'erreurs sans voie de retour (FEC), et prend généralement en charge une portée jusqu'à 2 km. Elle est largement utilisée dans l'interconnexion des centres de données et les environnements de commutation haute densité où une architecture fibre simplifiée et une mise à l'échelle efficace de la bande passante sont requises.

Concrètement, la norme 100GBASE-FR1 représente une approche moderne de la transmission optique 100G, utilisant une seule longueur d'onde optique (λ unique) au lieu de plusieurs. Cette conception réduit considérablement la complexité optique par rapport aux solutions multivoies plus anciennes, telles que la norme 100GBASE-LR4, qui transmet les données sur quatre longueurs d'onde distinctes via une fibre monomode.

Conception à lambda unique (par rapport à la conception LR4 à lambdas multiples)

L'innovation majeure du FR1 réside dans son architecture à longueur d'onde unique. Au lieu de diviser les données 100G en plusieurs voies optiques 25G sur différentes longueurs d'onde (comme dans le LR4), le FR1 transmet l'intégralité du signal 100G sur une seule longueur d'onde à 1310 nm grâce à la modulation PAM4.

Cette approche présente plusieurs avantages :

• Conception optique simplifiée (moins de sources laser et de composants optiques)
• Faible consommation d'énergie
• Densité portuaire plus élevée dans les ports modernes commutateurs
• Évolutivité facilitée pour les réseaux de centres de données

En réduisant la complexité multi-longueurs d'onde, les optiques FR1 sont mieux adaptées aux architectures leaf-spine haute densité et aux déploiements à l'échelle du cloud.

Interface LC duplex pour connectivité SMF

Le 100GBASE-FR1 utilise une interface de connecteur LC duplex, ce qui signifie qu'il transmet et reçoit des données sur deux brins de fibre monomode :

• Une fibre pour la transmission (Tx)
• Une fibre pour la réception (Rx)

C'est une différence majeure par rapport à optique parallèle comme SR4 ou SR10, qui dépendent de MPO / MTP connecteurs et paires de fibres multiples.

L'utilisation de connecteurs LC duplex standard rend le FR1 particulièrement intéressant pour :

• Infrastructure de câblage SMF existante
• Mises à niveau de SFP+10G/SFP28 25G systèmes de fibres duplex
• Gestion simplifiée des fibres optiques dans les baies de centres de données

Facteurs de forme QSFP28 et QSFP-DD

Les optiques 100GBASE-FR1 sont couramment disponibles dans des formats enfichables standard de l'industrie, notamment :

• QSFP28 (Quad Small Form-factor Pluggable 28)
• QSFP-DD (Quad Small Form-factor Pluggable Double Densité)

Ces formats permettent à FR1 de s'intégrer parfaitement aux commutateurs modernes à haute vitesse et routeursLe QSFP28 est largement utilisé dans les déploiements 100G actuels, tandis que le QSFP-DD prend en charge les plateformes à plus haute densité et la migration future vers… QSFP-DD 400G .

Dans les deux cas, les optiques FR1 sont conçues pour être enfichable à chaud, permettant aux opérateurs de réseau de mettre à niveau ou de remplacer modules émetteurs-récepteurs optiques sans arrêter le système.

Globalement, la norme 100GBASE-FR1 peut être considérée comme une norme optique 100G simplifiée et à haut rendement, conçue pour les centres de données modernes, combinant transmission à longueur d'onde unique, connectivité LC duplex et prise en charge de facteurs de forme flexibles pour répondre aux demandes croissantes en matière de bande passante.

🔷 Comment fonctionne le 100GBASE-FR1 (PAM4 + FEC expliqués simplement)

La technologie 100GBASE-FR1 assure une transmission haut débit de 100 Gbit/s en combinant la modulation PAM4, la correction d'erreurs sans voie de retour (FEC) et la transmission optique monomode (à une seule longueur d'onde) à 1 310 nm sur fibre monomode duplex. Cette combinaison permet à la technologie FR1 de fournir une large bande passante de manière efficace tout en préservant l'intégrité du signal sur des distances allant généralement jusqu'à 2 km dans les environnements de centres de données.

Principes de base de la modulation PAM4

Au cœur de la norme 100GBASE-FR1 se trouve la modulation d'amplitude d'impulsion à 4 niveaux (PAM4). Contrairement aux normes traditionnelles NRZ Alors que la signalisation PAM4 transmet 2 bits par symbole en utilisant quatre niveaux de tension ou optiques distincts, la signalisation PAM4 transmet 1 bit par symbole.

Cela double efficacement la capacité de données sans augmenter le débit de symboles, permettant ainsi d'atteindre des vitesses de 100G dans les limites des contraintes optiques existantes.

Principaux avantages du PAM4 en FR1 :

• Débit de données plus élevé sans augmentation de la bande passante
• Utilisation efficace du spectre optique
• Permet la transmission 100G à une seule bande Lambda

Cependant, le PAM4 est plus sensible au bruit et à la distorsion du signal, ce qui conduit directement à la nécessité d'une correction d'erreurs (FEC).

Pourquoi la correction d'erreurs sans voie de retour (FEC) est-elle nécessaire ?

Le PAM4 utilisant un espacement plus serré entre les niveaux de signal, il est plus sensible aux erreurs de transmission que la signalisation NRZ.

Pour garantir la fiabilité, une correction d'erreur directe (FEC) est appliquée :

• Détecte et corrige les erreurs de bits au niveau du récepteur
• Améliore les performances globales de la liaison
• Permet une portée plus longue (jusqu'à environ 2 km pour FR1)

Sans FEC, les liaisons 100G basées sur PAM4 souffriraient de taux d'erreur inacceptables dans les environnements de centres de données réels.

Transmission à longueur d'onde unique à 1310 nm

Contrairement à 100GBASE-LR4, qui utilise quatre longueurs d'onde distinctes, FR1 utilise une seule longueur d'onde optique (1310 nm) pour transporter le signal 100G complet.

Cette conception à lambda unique :

• Simplifie les composants optiques (moins de lasers et de filtres)
• Réduit la consommation d'énergie
• Améliore l'évolutivité dans les environnements de commutation denses
• Réduit la complexité de la gestion des fibres

La longueur d'onde de 1310 nm a été choisie car elle offre :

• Faible atténuation dans la fibre monomode
• Performances stables sur des distances courtes à moyennes entre centres de données

Pourquoi cela permet une optique à plus haute densité

La combinaison de PAM4 + lambda unique + conception LC duplex permet à FR1 d'atteindre une densité de ports nettement supérieure dans les commutateurs modernes.

Comparé aux systèmes optiques multivoies :

• Moins de composants optiques par port
• Nombre de fibres réduit (seulement 2 fibres par liaison)
• Encombrement physique réduit dans les cages QSFP28/QSFP-DD
• Puissance totale par bit transmise réduite

Cela rend le FR1 particulièrement adapté aux architectures leaf-spine et aux conceptions de centres de données hyperscale, où l'espace rack et l'efficacité de la gestion des fibres sont essentiels.

La norme 100GBASE-FR1 utilise la modulation PAM4 pour coder 2 bits par symbole, associée à une correction d'erreurs sans voie de retour (FEC) afin de garantir l'intégrité du signal sur fibre monomode. Elle transmet l'intégralité des données 100G sur une seule longueur d'onde de 1310 nm (lambda unique) via des connecteurs LC duplex, ce qui simplifie la conception des fibres et augmente la densité de ports dans les réseaux de centres de données, tout en prenant en charge des portées allant jusqu'à environ 2 km.

🔷 100GBASE-FR1 vs. DR vs. LR4 vs. SR4 (Différences clés)

Lors du choix d'un émetteur-récepteur optique 100G, les facteurs de décision les plus importants sont : portée, type de fibre, architecture optique et type de connecteurLa norme 100GBASE-FR1 est souvent comparée aux normes DR, LR4 et SR4 car elles desservent toutes différents segments de la conception des réseaux de centres de données et de campus.

Vous trouverez ci-dessous un tableau comparatif clair pour vous aider à identifier rapidement la solution adaptée.

Tableau comparatif des optiques 100G

Principales différences expliquées

• Atteindre:
  Le SR4 est conçu pour des liaisons multimodes très courtes, tandis que le FR1 s'étend jusqu'à 2 km et le LR4 jusqu'à 10 km.
• Type de fibre:
  Le SR4 utilise la fibre multimode (MMF), tandis que le DR, le FR1 et le LR4 utilisent tous la fibre monomode (SMF), qui permet des distances plus longues et une meilleure évolutivité.
• Conception de la longueur d'onde :
  • Les SR4 et LR4 utilisent des conceptions multivoies ou multi-longueurs d'onde
  • DR et FR1 utilisent une architecture PAM4 à une seule bande passante, ce qui simplifie l'optique et améliore la densité
• Type de connecteur:
  • Le SR4 utilise des connecteurs MPO/MTP (fibre parallèle)
  • Les modèles DR, FR1 et LR4 utilisent des connecteurs LC duplex standard, ce qui facilite leur déploiement dans les réseaux de fibre optique existants.
• Scénarios de coûts et de déploiement :
  • SR4 : le plus économique, à courte portée à l’intérieur des racks
  • DR : rentable pour les épines foliaires SMF courtes
  • FR1 : option équilibrée pour les portées moyennes (jusqu'à 2 km)
  • LR4 : coût plus élevé, réseau dorsal métropolitain ou universitaire à longue portée

Logique de sélection simple (Guide de décision rapide)

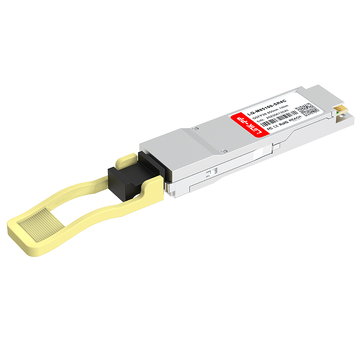

• ≤ 100 m, fibre multimode disponible → SR4 (comme QSFP-100G-SR4)

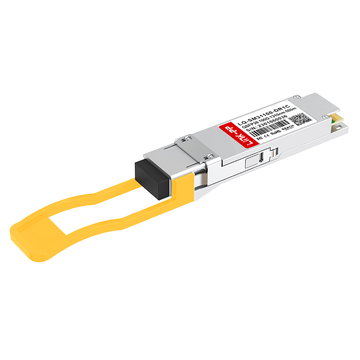

• ≤ 500 m, feuille-épine SMF → DR (comme QSFP-100G-DR-S)

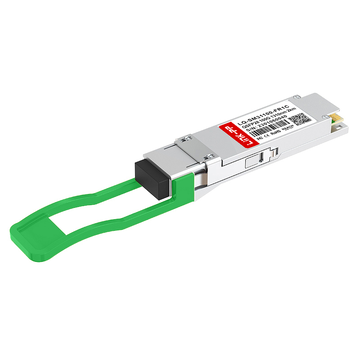

• ≤ 2 km, campus ou DCI → FR1 (comme QSFP-100G-FR-S)

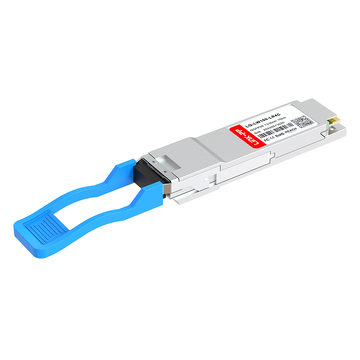

• ≤ 10 km, réseau principal du métro → LR4 (comme QSFP28-LR4)

Cette comparaison montre que 100GBASE-FR1 comble le vide critique de la « couche intermédiaire » entre DR et LR4, ce qui en fait l'une des solutions 100G à bande unique Lambda les plus flexibles et les plus utilisées dans les centres de données modernes.

🔷 Quand utiliser 100GBASE-FR1 ?

La norme 100GBASE-FR1 est conçue pour les déploiements Ethernet 100G à moyenne portée et haute densité, ce qui la rend particulièrement adaptée lorsque la portée est supérieure à celle des solutions optiques DR, sans pour autant nécessiter des solutions LR4 longue portée. Elle constitue une couche intermédiaire essentielle des architectures optiques modernes des centres de données, prenant généralement en charge des liaisons jusqu'à environ 2 km sur fibre monomode (SMF).

1. Architecture Leaf-Spine des centres de données

L'un des cas d'utilisation les plus courants pour 100GBASE-FR1 est dans les réseaux de centres de données leaf-spine, où les commutateurs sont interconnectés dans une structure non bloquante.

FR1 est utilisé lorsque :

• Les interrupteurs à lames sont situés sur différentes rangées ou modules.
• Le câblage SMF est déjà déployé.
• La distance de référence (500 m) est insuffisante pour l'agencement physique.

Sa conception à une seule bande passante (lambda) contribue à simplifier les interconnexions des commutateurs haute densité tout en maintenant un débit fiable de 100G sur les racks distribués.

2. Déploiements d'interconnexion de campus

Le FR1 est également largement utilisé dans les environnements de réseau de campus, où plusieurs bâtiments de centres de données ou salles réseau doivent être connectés.

Avantages typiques de FR1 dans les cas d'utilisation sur campus :

• Prend en charge les liaisons fibre optique entre bâtiments
• Fonctionne efficacement sur l'infrastructure SMF existante
• Évite la complexité des optiques LR4 multi-lambda pour les distances moyennes.

Cela fait de FR1 une option rentable pour les connexions dorsales des campus d'entreprise.

3. Liaisons de métro courtes (jusqu'à 2 km)

Un autre scénario de déploiement clé est la connectivité métropolitaine courte ou de périphérie à cœur, généralement dans une portée allant jusqu'à 2 km.

FR1 convient lorsque :

• Le réseau s'étend sur des bâtiments adjacents ou des installations voisines.
• Le trafic sensible à la latence nécessite un accès direct liaisons optiques
• Les opérateurs souhaitent éviter les solutions LR4 ou LR1 plus coûteuses.

Parce que le FR1 utilise la modulation PAM4 avec correction d'erreurs (FEC) sur une seule longueur d'onde, il maintient des performances stables tout en conservant une conception optique simple.

4. Remplacement du 100GBASE-DR lorsque la portée est insuffisante

De nombreux réseaux conçus à l'origine pour le 100GBASE-DR (jusqu'à 500 m) finissent par rencontrer des limitations de distance à mesure que l'infrastructure s'étend.

La FR1 devient la voie de mise à niveau naturelle lorsque :

• Les liaisons DR existantes dépassent 500 m
• L'extension du réseau augmente la distance entre les racks.
• Une mise à niveau transparente est nécessaire, sans modification de l'architecture du commutateur.

Dans ces cas, FR1 offre une portée étendue (jusqu'à ~2 km) tout en conservant des principes de conception similaires à ceux des LC duplex et des lambda uniques.

Scénarios les plus adaptés (Référence rapide)

Utilisez 100GBASE-FR1 lorsque :

• ✔ Vous construisez ou faites évoluer un réseau de centres de données de type leaf-spine
• ✔ Vos liaisons SMF dépassent 500 m mais restent à moins de 2 km.
• ✔ Vous avez besoin d'optiques 100G duplex à base de LC (pas de MPO requis)
• ✔ Vous connectez plusieurs bâtiments au sein d'un réseau de campus
• ✔ Vous souhaitez une alternative plus simple aux optiques multi-lambda 100GBASE-LR4
• ✔ Vous remplacez le 100GBASE-DR en raison de limitations de portée
• ✔ Vous avez besoin d'interconnexions 100G haute densité et faible complexité

La technologie 100GBASE-FR1 se positionne idéalement comme une solution 100G flexible à moyenne portée, comblant l'écart entre les optiques DR à courte portée et les optiques LR4/LR1 à longue portée. Elle est particulièrement intéressante dans les environnements où la distance de la fibre, l'évolutivité et la simplicité doivent être conciliées au sein des architectures de centres de données modernes.

🔷 Exigences de compatibilité pour 100GBASE-FR1

Bien que la norme 100GBASE-FR1 soit conçue pour simplifier les déploiements optiques 100G, sa compatibilité dépend de plusieurs exigences physiques et système critiques. Dans la pratique, la plupart des problèmes liés à la norme FR1 ne sont pas dus à la fibre optique elle-même, mais à des incompatibilités de type de fibre, de prise en charge par les commutateurs ou de règles de codage spécifiques au fournisseur.

Vous trouverez ci-dessous les principaux facteurs de compatibilité à vérifier avant le déploiement.

Exigences relatives à la fibre SMF OS2

La norme 100GBASE-FR1 nécessite une fibre monomode (SMF), plus précisément une fibre de qualité OS2, pour prendre en charge sa transmission à une seule longueur d'onde de 1310 nm sur des distances allant jusqu'à environ 2 km.

Points clés:

• Il est impératif d'utiliser de la fibre monomode OS2 (non OM3 / OM4 multimode)
• Optimisé pour une faible atténuation sur de longues distances
• Assure des performances stables pour les signaux PAM4 100G

Erreur courante : tenter de faire passer du FR1 sur de la fibre multimode (MMF), ce qui entraînera une défaillance de la liaison ou une dégradation importante du signal.

Exigence relative aux connecteurs LC duplex

FR1 utilise une interface LC duplex, ce qui signifie :

• Une fibre pour la transmission (Tx)
• Une fibre pour la réception (Rx)

Ceci est important car :

• Elle permet la réutilisation de l'infrastructure SMF duplex existante
• Cela évite la complexité MPO/MTP utilisée dans SR4/SR10
• Il simplifie le câblage des panneaux de brassage et des baies.

Le FR1 est donc beaucoup plus facile à déployer dans les environnements utilisant déjà des systèmes de câblage SMF basés sur la technologie LC.

Prise en charge des commutateurs (ports QSFP28 / QSFP-DD)

Pour utiliser 100GBASE-FR1, votre équipement réseau doit prendre en charge des ports émetteurs-récepteurs enfichables 100G compatibles, généralement :

• Ports QSFP28 (les plus courants dans les commutateurs 100G actuels)
• Ports QSFP-DD (pour les plateformes à plus haute densité et l'évolutivité future)

Considérations importantes :

• Le commutateur doit prendre en charge les optiques PAM4 100G.
• Le firmware du port doit reconnaître les profils optiques FR1
• Certaines plateformes peuvent nécessiter des mises à jour logicielles pour être compatibles.

Sans prise en charge adéquate des ports, le module risque de ne pas s'initialiser ou de fonctionner dans un état dégradé.

Problèmes de codage et de compatibilité des fournisseurs

L'un des défis les plus concrets lors des déploiements réels concerne le codage par le fournisseur de l'émetteur-récepteur.

Points clés:

• De nombreux fournisseurs de commutateurs (Cisco, Arista, Juniper, etc.) imposent la validation des modules optiques
• FR1 tiers modules émetteurs-récepteurs peut nécessiter un codage de compatibilité
• Certaines plateformes restreignent ou mettent en garde contre l'utilisation d'optiques non certifiées.

Les problèmes courants incluent :

• Avertissements « Émetteur-récepteur non pris en charge »
• Port désactivé ou en mode dégradé
• La connexion ne s'établit pas malgré une connexion physique correcte.

Bonne pratique : toujours vérifier la matrice de compatibilité des commutateurs avant le déploiement

Exigences de prise en charge de la correction d'erreurs directe (FEC)

Étant donné que le FR1 utilise la modulation PAM4, il dépend fortement de la correction d'erreurs sans voie de retour (FEC) pour maintenir l'intégrité du signal.

Exigences de compatibilité :

• Le commutateur doit prendre en charge RS-FEC ou un schéma FEC équivalent.
• Le FEC doit être activé aux deux extrémités de la liaison
• Des paramètres FEC inadaptés peuvent entraîner :
  • taux d'erreur binaire élevés
  • liens instables
  • connectivité intermittente

Les liaisons FR1 peuvent toujours apparaître comme « actives » sans FEC correct, mais leurs performances seront aléatoires.

Key A emporter

Pour garantir le succès du déploiement de 100GBASE-FR1, les quatre couches doivent être alignées :

• ✔ Fibre monomode OS2 (SMF)
• ✔ Infrastructure de câblage LC duplex
• ✔ Ports de commutation compatibles QSFP28/QSFP-DD
• ✔ Codage correct du fournisseur et assistance logicielle
• ✔ FEC activé aux deux extrémités de la liaison

Lorsque ces conditions sont réunies, FR1 offre une solution optique 100G hautement fiable, évolutive et simplifiée pour les réseaux de centres de données modernes.

🔷 100GBASE-FR1 dans les architectures de dérivation 400G

Avec la transition des centres de données du 100G au 400G et au-delà, les architectures de dérivation sont devenues une stratégie de conception clé pour optimiser l'utilisation des ports de commutation et réduire les coûts de mise à niveau. Dans ce contexte, la norme 100GBASE-FR1 joue un rôle important en tant qu'option optique 100G en aval dans les réseaux de dérivation 400G vers 100G, notamment dans les environnements à fibre monomode (SMF).

Cas d'utilisation de la dérivation 400G → 4×100G

L'un des déploiements modernes les plus courants est l'architecture de dérivation 400G QSFP-DD vers 4×100G.

Dans ce modèle :

• Un seul port 400G est divisé en quatre liaisons 100G indépendantes.
• Chaque voie 100G peut se connecter à des commutateurs de feuille, des serveurs ou des nœuds d'agrégation distincts.
• Cela améliore considérablement l'efficacité des ports et l'évolutivité du commutateur.

Le connecteur 100GBASE-FR1 est souvent utilisé à l'extrémité 100G de ces connexions de dérivation, notamment lorsque :

• Les liaisons cibles dépassent la portée DR (500 m)
• Le réseau nécessite une infrastructure SMF duplex basée sur LC
• Un câblage plus simple est préférable aux solutions SR4 basées sur MPO.

Positionnement FR1 vs. LR1 dans les réseaux Breakout

Dans les architectures de type breakout, FR1 et LR1 sont tous deux couramment évalués, mais ils remplissent des rôles différents :

Aperçu clé :

• FR1 optimisé pour une percée rentable et à portée moyenne
• LR1 est utilisé lorsque le délestage s'étend à l'échelle métropolitaine ou aux liaisons intersites

Dans la plupart centres de données HyperScale, le FR1 est préféré car il offre un meilleur équilibre entre portée, coût et densité de ports.

Conception d'agrégation de commutateurs avec FR1

Dans les architectures modernes de type feuille-épine et couche d'agrégation, FR1 prend en charge une mise à l'échelle efficace en permettant :

• Connexions de commutateurs à lames haute densité 100G
• Câblage LC duplex simplifié au lieu de liaisons MPO
• connectivité flexible entre racks ou entre rangées
• Migration simplifiée des couches centrales 100G vers 400G

Un modèle de conception typique :

• Couche centrale : commutateurs 400G (QSFP-DD)
• Couche d'agrégation : liaisons montantes 100G FR1
• Couche d'accès : connexions serveur 25G/50G

Cette structure permet aux opérateurs d'augmenter la bande passante sans avoir à repenser l'ensemble du réseau de fibres optiques.

Avantages de la mise à l'échelle des centres de données haute densité

100GBASE-FR1 contribue directement aux stratégies de mise à l'échelle haute densité, notamment dans les environnements cloud et hyperscale :

• Réduit la complexité des fibres (LC duplex vs MPO)
• Permet d'augmenter le nombre de ports par unité de rack (densité de ports plus élevée)
• Prend en charge la croissance modulaire par incréments de 100G
• Simplifie le parcours d'adoption des solutions 400G.
• Réduit la consommation d'énergie par bit par rapport aux optiques multivoies.

Comme le FR1 utilise une architecture PAM4 à une seule bande passante, il s'aligne également bien avec les ASIC de commutation modernes optimisés pour les voies série à haut débit.

Key A emporter

Dans les architectures de dérivation 400G, la norme 100GBASE-FR1 constitue une solution de terminaison 100G économique et évolutive, assurant la liaison entre les réseaux centraux haut débit et les couches d'agrégation 100G flexibles. Elle s'avère particulièrement précieuse pour la conception de centres de données haute densité privilégiant la simplicité du câblage LC duplex, une portée SMF jusqu'à 2 km et une migration fluide des infrastructures 100G vers 400G.

🔷 Problèmes courants et erreurs de déploiement

Bien que la norme 100GBASE-FR1 soit conçue pour simplifier les déploiements 100G, la plupart des problèmes rencontrés en pratique proviennent d'une mauvaise configuration, d'hypothèses erronées ou d'erreurs de compatibilité, plutôt que des composants optiques eux-mêmes. Il est donc essentiel de comprendre ces erreurs courantes pour garantir des liaisons stables et performantes sur les réseaux de production.

1. Hypothèses relatives au mélange de fibres monomodes et multimodes

L'une des erreurs de déploiement les plus fréquentes consiste à supposer, à tort, la compatibilité de la fibre optique.

Problème clé :

• FR1 nécessite une fibre monomode (SMF, OS2)
• Certains utilisateurs tentent par erreur un déploiement sur fibre multimode (MMF, OM3/OM4).

Pourquoi cela échoue :

• FR1 fonctionne à une transmission à lambda unique de 1310 nm
• La fibre MMF est optimisée pour la signalisation multimode à courte longueur d'onde.
• Résultat : forte atténuation, liaison instable ou défaillance complète

Toujours vérifier le type de centrale à fibres avant l'installation.

2. Ignorer la compatibilité FEC

Étant donné que le FR1 utilise la modulation PAM4, il dépend fortement de la correction d'erreurs sans voie de retour (FEC) pour maintenir l'intégrité du signal.

Erreur courante :

• L'un des commutateurs, voire les deux, a le FEC désactivé ou incompatible.

Impact:

• Taux d'erreur binaire élevé (TEB)
• battement de liens intermittent
• Comportement « connexion établie mais instable »

Meilleur entrainement:

• Assurez-vous que RS-FEC ou un équivalent est activé aux deux extrémités.
• Vérifier que les paramètres FEC sont identiques sur tous les appareils

3. Dépendance vis-à-vis du fournisseur et restrictions de compatibilité

De nombreux commutateurs d'entreprise appliquent des politiques strictes de validation des émetteurs-récepteurs.

Les problèmes comprennent:

• Avertissements « Émetteur-récepteur non pris en charge »
• Les ports sont désactivés lorsque des optiques non certifiées sont utilisées.
• Blocage des modules tiers basé sur le firmware

C’est particulièrement fréquent chez les grands fournisseurs tels que Cisco, Arista et Juniper.

Stratégies d'atténuation :

• Utilisez des modules FR1 compatibles codés par le fournisseur
• Vérifiez la matrice de compatibilité optique du commutateur avant le déploiement.
• Vérifiez que le firmware autorise l'utilisation d'optiques tierces si nécessaire.

4. Attentes de portée incorrectes

Une autre erreur fréquente consiste à surestimer la portée du FR1.

Réalité:

• Le FR1 est conçu pour une portée allant jusqu'à environ 2 km au-dessus de SMF.
• Ce n'est pas une solution pour le métro ou les longs trajets.

Erreurs typiques :

• Utilisation de FR1 pour les liaisons de campus de plus de 2 km
• En supposant qu'il se comporte comme le LR4 (10 km)
• Négliger les pertes de fibres dans les environnements réels

Résultat:

• Performance du lien marginal
• Augmentation des taux d'erreur
• Défaillances de liaison inattendues sous charge

5. Incompatibilités de compatibilité entre le micrologiciel et le commutateur

Même lorsque le matériel est correct, la compatibilité logicielle peut toujours entraîner des défaillances.

Problèmes courants :

• Le firmware de la Switch ne reconnaît pas les optiques FR1.
• Bibliothèques d'émetteurs-récepteurs obsolètes
• Prise en charge manquante des modules 100G basés sur PAM4

Symptômes:

• Optique non détectée
• La liaison reste inactive malgré un câblage correct.
• Mode de fonctionnement réduit ou états d'alerte

Meilleur entrainement:

• Mettez toujours à jour le firmware du commutateur avant de déployer FR1.
• Valider la prise en charge des modules optiques dans les notes de version
• Tester en environnement de préproduction avant le déploiement en production

Key A emporter

La plupart des problèmes de déploiement 100GBASE-FR1 ne sont pas dus à des défaillances matérielles, mais à des oublis de planification et de compatibilité, notamment en ce qui concerne le type de fibre, la configuration FEC, les restrictions du fournisseur et la prise en charge du firmware.

Le succès du déploiement de FR1 nécessite l'alignement de quatre couches critiques :

• ✔ Infrastructure SMF (OS2) correcte
• ✔ Configuration FEC correcte aux deux extrémités
• ✔ Compatibilité fournisseur/commutateur vérifiée
• ✔ Hypothèses de portée et de conception précises

Lorsque ces facteurs sont correctement gérés, FR1 offre une solution 100G stable, évolutive et haute densité pour les réseaux de centres de données modernes.

🔷 FAQ À propos de l'optique 100GBASE-FR1 à une seule sonde lambda 100G

❓ Quelle est la portée du 100GBASE-FR1 ?

La norme 100GBASE-FR1 prend généralement en charge jusqu'à 2 km sur fibre monomode (OS2). Elle est conçue pour les applications à courte et moyenne portée telles que l'interconnexion de centres de données, les liaisons leaf-spine et la connectivité de campus, où les liaisons optiques DR (500 m) ne sont pas suffisantes mais les liaisons LR4 (10 km) sont excessives.

❓ Le FR1 est-il compatible avec les optiques DR ?

Non, les FR1 et DR ne sont pas directement compatibles en termes de paramètres optiques.

• DR : portée d'environ 500 m
• FR1 : portée d'environ 2 km

Bien que les deux systèmes utilisent la fibre monomode et des connecteurs LC duplex, leurs portées optiques et leurs hypothèses de conception diffèrent. Leur interopérabilité n'est possible que si les deux extrémités prennent en charge la même norme optique ou grâce à une conception de conversion/architecture appropriée.

❓ Le FR1 utilise-t-il de la fibre monomode ?

Oui, le 100GBASE-FR1 utilise de la fibre monomode (SMF), plus précisément de la fibre de qualité OS2.

Il fonctionne à une longueur d'onde de 1310 nm en utilisant une transmission PAM4 à lambda unique, optimisée pour une transmission optique à faible perte et sur de plus longues distances par rapport à la fibre multimode (MMF).

❓ Quelle est la différence entre FR1 et LR4 ?

Les principales différences résident dans l'architecture et la portée de la longueur d'onde :

• FR1 : conception à une seule sonde lambda, jusqu’à environ 2 km
• LR4 : conception à quatre longueurs d’onde (WDM), jusqu’à environ 10 km

Le FR1 utilise une structure optique plus simple avec PAM4 et FEC, tandis que le LR4 utilise quatre canaux optiques séparés sans PAM4, ce qui rend le LR4 adapté aux liaisons métropolitaines ou dorsales plus longues.

❓ Le FR1 peut-il être utilisé dans une configuration de type breakout 400G ?

Oui, le 100GBASE-FR1 est couramment utilisé dans les architectures de conversion 400G vers 100G.

Dans ces déploiements :

• Un port 400G est divisé en 4 liaisons 100G
• FR1 fournit un point de terminaison SMF 100G duplex basé sur LC
• Il est idéal pour les scénarios de percée à portée moyenne jusqu'à environ 2 km.

Dans les architectures de répartition, le protocole FR1 est souvent préféré au protocole DR lorsqu'une portée supplémentaire ou une connectivité de campus est nécessaire.

🔷 Comment choisir les optiques 100G adaptées à votre centre de données

Choisir le bon émetteur-récepteur optique 100G relève avant tout de la conception du réseau, et non d'un simple choix de produit. La meilleure option dépend de la portée requise, de l'infrastructure fibre optique, de la compatibilité avec les commutateurs et des projets d'extension futurs.

De manière générale, les solutions optiques 100G s'inscrivent dans un processus de décision simple :

• Portée courte (≤100 m, fibre multimode disponible) → SR4
• SMF court (≤500 m) → DR
• SMF moyen (≤2 km) → FR1
• Longue portée (≤10 km) → LR4

Dans ce contexte, la norme 100GBASE-FR1 joue un rôle central, notamment dans les centres de données modernes qui s'étendent sur plusieurs rangées, modules ou bâtiments tout en s'appuyant sur une infrastructure de fibre monomode LC duplex.

Directives pratiques de sélection

Pour choisir l'optique 100G adaptée, évaluez les facteurs suivants :

• Type de fibre disponibleFibres SMF (OS2) vs Fibres MMF (OM3/OM4)
• portée requise: intra-rack, intra-bâtiment, campus ou métro
• Infrastructure de connexion: LC duplex vs MPO/MTP
• Prise en charge de Switch: exigences de compatibilité QSFP28 ou QSFP-DD et FEC
• Besoins futurs en matière d'extension: notamment la planification de la sortie 400G

Si votre réseau nécessite une portée équilibrée, un câblage simplifié et un déploiement haute densité, la norme 100GBASE-FR1 est souvent l'option la plus flexible et la mieux adaptée à l'avenir.

Recommandation finale

Dans les architectures de centres de données modernes, l'enjeu n'est pas seulement de répondre à la demande actuelle en bande passante, mais aussi d'assurer une évolution fluide vers le 400G et au-delà. C'est pourquoi de nombreux opérateurs adoptent la technologie FR1 comme solution stratégique de milieu de gamme à 100G, faisant le lien entre les architectures DR et LR4 tout en prenant en charge les architectures leaf-spine et breakout évolutives.

Si vous prévoyez un nouveau déploiement ou la mise à niveau d'une infrastructure 100G existante, choisir le bon module optique dès le départ peut réduire considérablement la complexité et les coûts à long terme.

👉 Découvrez des solutions compatibles et performantes modules optiques au LINK-PP Boutique officielle, où vous trouverez des solutions 100G fiables conçues pour les centres de données, les entreprises et les applications de télécommunications.
