Spécifications du JNP-SFPP-10GE-T et déploiement cuivre compatible

Face à l'évolution des réseaux d'entreprise et à leurs exigences croissantes en matière de bande passante, la demande d'interconnexions flexibles et économiques n'a jamais été aussi forte. Le JNP-SFPP-10GE-T constitue un maillon essentiel de cette évolution, permettant la transmission de données à haut débit (10 Gbit/s) sur une infrastructure cuivre traditionnelle. Pour les administrateurs réseau gérant des datacenters haute densité, ce module simplifie la gestion de la fibre optique tout en garantissant les performances robustes attendues des équipements Juniper Networks.

L'intégration du JNP-SFPP-10GE-T dans une infrastructure moderne exige une compréhension stratégique de ses limitations physiques et de son interopérabilité avec l'environnement Junos OS. Si le déploiement sur cuivre présente des avantages considérables en termes de coût et de facilité d'installation via les interfaces RJ45, l'optimisation de ces liaisons nécessite une attention particulière aux catégories de câblage et à la gestion thermique. Ce guide explore les fondements techniques et les bonnes pratiques de déploiement nécessaires pour maximiser l'efficacité de votre architecture cuivre 10GBASE-T.

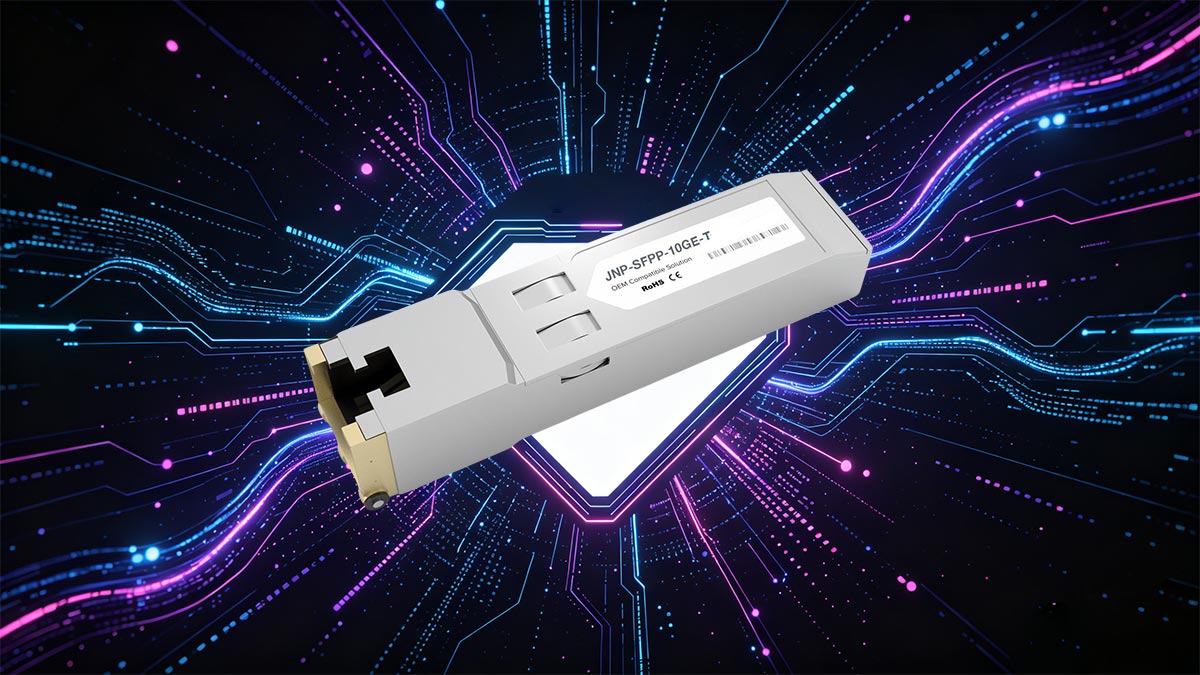

#️⃣ Présentation du module émetteur-récepteur JNP-SFPP-10GE-T

Le JNP-SFPP-10GE-T est un module émetteur-récepteur SFP+ 10G hautes performances, conçu spécifiquement pour la communication 10GBASE-T sur cuivre. Il assure une transition fluide entre l'Ethernet Gigabit traditionnel et la connectivité haut débit 10 Gbit/s grâce à des connecteurs RJ45 standard. Ce module constitue un élément essentiel des architectures réseau modernes privilégiant la rentabilité et la fiabilité de l'agrégation de liens sur cuivre.

Aperçu de l'interopérabilité des réseaux Juniper

Le JNP-SFPP-10GE-T est programmé avec précision pour garantir une interopérabilité totale avec la vaste gamme de plateformes de commutation et de routage de Juniper Networks. Grâce à sa conformité aux normes MSA (Multi-Source Agreement) et à l'intégration d'un codage EEPROM spécifique à Juniper, le module assure une fonctionnalité « plug-and-play » au sein de l'environnement Junos OS.

Cette intégration poussée permet une surveillance en temps réel via les outils d'interface de ligne de commande (CLI) standard, fournissant aux administrateurs des données de diagnostic essentielles telles que l'état des liaisons et la vitesse des ports. Sa conception garantit l'absence de conflits matériels ou d'avertissements logiciels lors du déploiement dans les emplacements Juniper natifs, préservant ainsi l'intégrité de l'infrastructure réseau.

Rôle dans la commutation des centres de données haute densité

Dans les environnements de centres de données haute densité, le JNP-SFPP-10GE-T joue un rôle crucial en permettant aux commutateurs ToR (Top-of-Rack) et EoR (End-of-Row) de se connecter aux serveurs via les câbles cuivre existants. Cette fonctionnalité est essentielle pour gérer l'afflux massif de données dans les environnements virtualisés où l'espace et la densité de ports sont des ressources précieuses.

Grâce à sa compatibilité avec des débits de 10 Gbit/s sur cuivre, ce module permet une architecture de câblage plus flexible et évolutive, simplifiant ainsi la gestion des câbles. Son format SFP+ compact garantit une densité de ports maximale pour les commutateurs, sans compromis sur les performances thermiques ni la fiabilité du signal.

Avantages du déploiement du cuivre par rapport au déploiement optique

Opter pour un déploiement cuivre via le JNP-SFPP-10GE-T offre des avantages économiques et opérationnels considérables par rapport à la fibre optique, notamment pour les liaisons courtes au sein d'une même baie ou entre rangées adjacentes. L'infrastructure cuivre tire parti des investissements Cat6a/7 existants, éliminant ainsi le besoin d'outils de nettoyage optique spécialisés et coûteux, ainsi que de cordons de brassage fragiles.

Le tableau suivant résume les principales différences et les avantages stratégiques du choix d'un module SFP cuivre 10GBASE-T par rapport aux solutions de modules fibre optique SFP+ 10G classiques :

Comprendre la conception de l'interface RJ45

La polyvalence du JNP-SFPP-10GE-T repose sur son interface RJ45, qui utilise la configuration standard à 8 positions et 8 contacts (8P8C), omniprésente dans les réseaux. Cette interface familière facilite le raccordement et les tests sur le terrain, la rendant accessible aux techniciens ne nécessitant pas de formation spécialisée en fibre optique.

De plus, sa conception physique est optimisée pour le blindage électrique afin d'atténuer les interférences électromagnétiques (IEM) et les interférences radioélectriques (IRF). Son mécanisme de verrouillage robuste garantit une connexion physique sécurisée, empêchant les déconnexions accidentelles dans les environnements à fortes vibrations tels que les salles serveurs et les salles informatiques de centres de données.

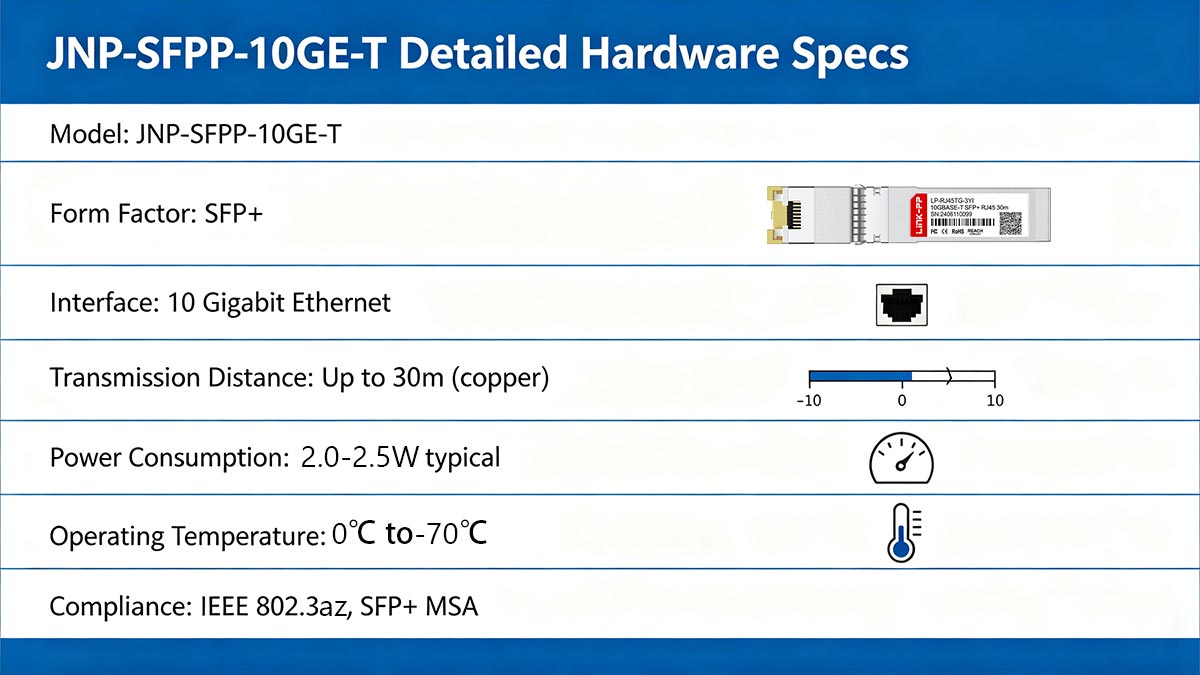

#️⃣ Spécifications matérielles détaillées du JNP-SFPP-10GE-T

Le module JNP-SFPP-10GE-T repose sur une conception matérielle robuste, optimisée pour répondre aux exigences thermiques et électriques rigoureuses des déploiements 10GBASE-T. Il intègre des circuits PHY avancés dans un format SFP+ compact, garantissant l'intégrité des données à haut débit et l'efficacité énergétique nécessaires à un fonctionnement stable sur l'ensemble de la gamme de produits réseau Juniper.

Consommation d'énergie et dissipation thermique

L'un des principaux défis techniques des modules cuivre 10G réside dans la gestion de l'énergie. Le JNP-SFPP-10GE-T est doté d'une puce PHY avancée qui optimise le traitement des données à haut débit tout en minimisant l'impact énergétique, avec une consommation typique comprise entre 2.0 W et 2.5 W selon la longueur de la liaison. Cette consommation étant nettement supérieure à celle des modules optiques, une conception matérielle privilégiant l'efficacité thermique s'impose.

Pour dissiper la chaleur générée lors des transmissions à haut débit, le module est doté d'un boîtier métallique à haute conductivité thermique. Ce boîtier fait office de dissipateur thermique, assurant un transfert thermique efficace vers le système de ventilation du commutateur. Un refroidissement adéquat du rack et une gestion optimale du flux d'air sont indispensables lors de l'installation de ces modules sur des ports SFP+ adjacents afin d'éviter toute surchauffe localisée.

Température de fonctionnement et environnement

Le JNP-SFPP-10GE-T est conçu pour fonctionner de manière fiable dans une plage de températures commerciales, généralement comprise entre 0 °C et 70 °C (32 °F et 158 ​​°F). Cette plage de températures garantit que le module peut supporter les niveaux de chaleur ambiante rencontrés dans les baies de centres de données haute densité et les armoires de câblage d'entreprise sans dégradation du signal ni défaillance matérielle.

La stabilité environnementale est encore améliorée par des capteurs de température intégrés qui fournissent des diagnostics numériques au commutateur hôte. Cela permet au système d'exploitation Junos de surveiller l'état du module en temps réel et de déclencher des alertes système si les conditions environnementales dépassent les seuils de fonctionnement sûrs, protégeant ainsi les circuits internes contre les contraintes thermiques à long terme.

Interface physique et connecteur RJ45

L'interface physique du JNP-SFPP-10GE-T utilise un connecteur RJ45 renforcé, la norme mondiale pour la connectivité Ethernet. Contrairement aux ports en plastique classiques des équipements grand public, le connecteur de cet émetteur-récepteur est blindé avec du métal de haute qualité afin de garantir une mise à la terre fiable et d'offrir un mécanisme de verrouillage par enclenchement qui empêche toute déconnexion mécanique sous tension.

En interne, les broches de contact plaquées or sont conçues pour minimiser les pertes d'insertion et garantir une intégrité du signal élevée pendant des milliers de cycles d'accouplement. Cette conception physique robuste est essentielle pour maintenir les tolérances strictes requises par la signalisation PAM16 à 10 Gbit/s utilisée dans la technologie 10GBASE-T, où même un léger défaut d'alignement physique peut entraîner une augmentation du taux d'erreur binaire.

Exigences en tension et alimentation électrique

Le module fonctionne avec une alimentation standard de 3.3 V fournie directement par le port SFP+ du commutateur hôte. Son unité de gestion de l'alimentation (PMU) interne est conçue pour supporter de légères fluctuations de tension tout en fournissant une alimentation propre et à faible bruit aux convertisseurs analogiques-numériques (CAN) sensibles chargés du traitement des signaux cuivre haute fréquence.

Pour garantir la stabilité lors du remplacement à chaud, le matériel intègre une protection contre les surintensités. Celle-ci empêche les chutes de tension soudaines sur le fond de panier du commutateur lors de l'insertion du module, préservant ainsi l'intégrité des ports voisins. Cette précision dans l'alimentation est un gage de fiabilité du JNP-SFPP-10GE-T dans les environnements critiques Juniper.

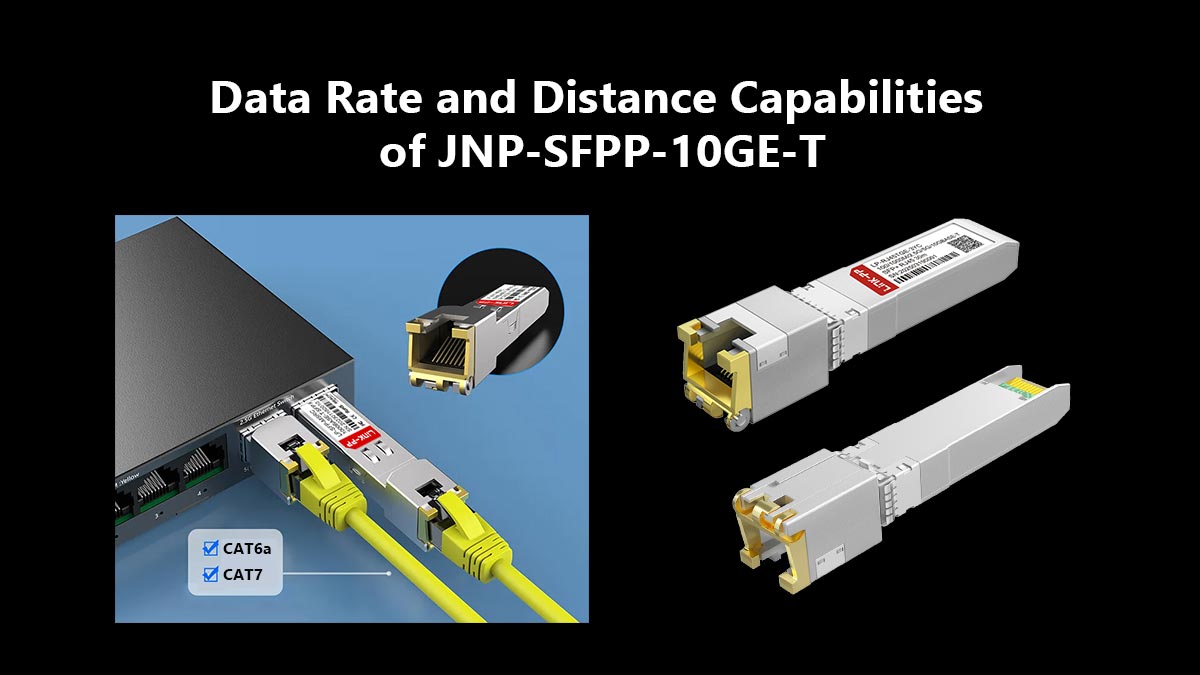

#️⃣ Capacités de débit de données et de distance du JNP-SFPP-10GE-T

Pour exploiter pleinement le potentiel de la technologie 10GBASE-T, un équilibre précis entre la fréquence du signal et la distance physique est indispensable. Le JNP-SFPP-10GE-T est spécialement conçu pour pallier les problèmes d'atténuation et de bruit inhérents aux liaisons cuivre haut débit, offrant ainsi une connexion fiable à 10 Gbit/s sur différents types de câblage. Cette capacité permet une mise en réseau haute performance malgré les contraintes de distance strictes des centres de données modernes.

Normes de débit de 10 Gbit/s prises en charge

Le module JNP-SFPP-10GE-T est entièrement conforme à la norme IEEE 802.3an 10GBASE-T et offre un débit bidirectionnel de 10 Gbit/s. Il utilise la modulation d'amplitude d'impulsions (PAM16) pour encoder les données, ce qui lui permet de transmettre des signaux haute fréquence sur un câblage en cuivre à paires torsadées. Ainsi, ce module peut répondre aux exigences élevées en bande passante des centres de données modernes, notamment pour la diffusion vidéo haute définition et la virtualisation à grande échelle.

Au-delà de la connectivité de base, le module prend en charge les formats de trame Ethernet standard et les trames Jumbo, essentiels pour optimiser le débit des réseaux de stockage (SAN). En respectant ces normes internationales, l'émetteur-récepteur garantit un traitement des paquets de données avec une latence minimale, préservant ainsi les performances élevées attendues d'une infrastructure Juniper.

Portée de transmission sur câblage Cat6a et Cat7

La distance est un facteur déterminant pour la technologie 10GBASE-T, et le JNP-SFPP-10GE-T est optimisé pour les applications à courte et moyenne portée. Associé à un câblage blindé de catégorie 6a (Cat6a) ou de catégorie 7 (Cat7), ce module prend généralement en charge des liaisons jusqu'à 30 m à pleine vitesse de 10 Gbit/s. Cette portée est idéale pour les déploiements en haut de baie (ToR) et en milieu de rangée, où les équipements sont situés dans la même baie ou dans des baies adjacentes.

Il est important de noter que l'utilisation d'un câblage de qualité inférieure, comme le Cat6, peut réduire considérablement la portée effective en raison d'une atténuation accrue du signal et de la diaphonie. Pour une fiabilité maximale à 30 m, l'utilisation d'un câblage renforcé de haute qualité est indispensable afin de garantir que le signal reste dans les marges de perte requises en décibels (dB).

Négociation automatique : compatibilité 100 Mbits/s, 1 Gbit/s, 10 Gbit/s

L'une des caractéristiques les plus polyvalentes du JNP-SFPP-10GE-T est sa capacité de négociation automatique « triple vitesse ». Le module détecte automatiquement la vitesse du périphérique connecté et ajuste son débit à 100 Mbit/s, 1 Gbit/s ou 10 Gbit/s. Cette rétrocompatibilité en fait un excellent choix pour les mises à niveau progressives du réseau, permettant aux commutateurs compatibles 10G de communiquer avec les serveurs ou consoles de gestion existants.

Cette prise en charge multidébit simplifie la gestion des stocks, car un seul module peut remplir plusieurs rôles sur différents niveaux de réseau. Le processus de négociation s'effectue au niveau matériel lors de la première connexion, garantissant ainsi l'établissement de la liaison à la vitesse maximale compatible sans nécessiter de configuration manuelle dans Junos OS.

Tests de performance du taux d'erreur binaire (TEB) et de l'intégrité du signal

Le maintien d'un faible taux d'erreur binaire (TEB) est crucial pour la technologie 10GBASE-T, car le cuivre est naturellement plus sensible aux perturbations électromagnétiques que la fibre optique. Le module JNP-SFPP-10GE-T est conçu pour atteindre un TEB inférieur à 10⁻¹², garantissant ainsi l'intégrité des données même dans des environnements électriquement perturbés. Ce haut niveau d'intégrité du signal est obtenu grâce à des algorithmes de correction d'erreurs sans voie de retour (FEC) avancés, intégrés à la puce PHY du module.

Pour une qualité de signal optimale, le module intègre des technologies sophistiquées d'annulation d'écho et d'égalisation de ligne. Ces technologies fonctionnent de concert pour compenser les réflexions et les pertes liées à la fréquence inhérentes au câblage en cuivre. En respectant ces performances, le JNP-SFPP-10GE-T empêche les retransmissions de paquets et garantit une connexion stable à faible latence pour les applications critiques.

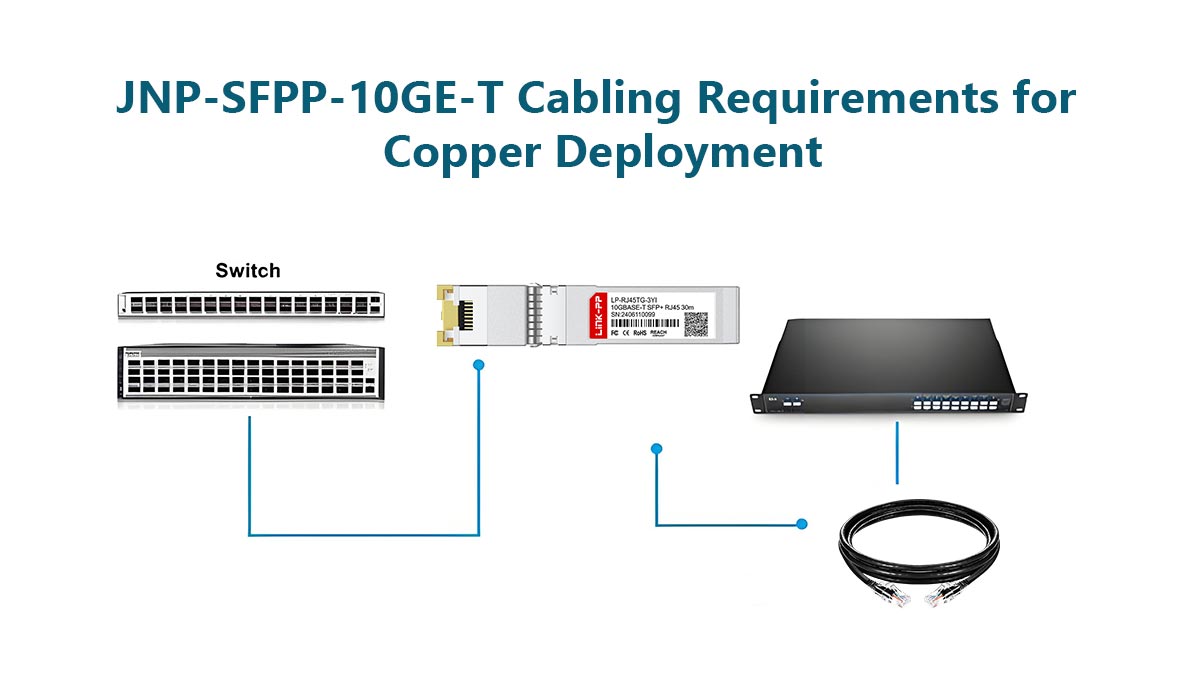

#️⃣ Exigences de câblage JNP-SFPP-10GE-T pour le déploiement du cuivre

Pour garantir des performances fiables à 10 Gbit/s sur cuivre, il ne suffit pas d'utiliser du matériel de haute qualité ; une infrastructure de câblage conforme aux normes électriques les plus strictes est indispensable. Le JNP-SFPP-10GE-T étant très sensible au support physique, le choix de la catégorie de câble et la qualité de l'installation sont des facteurs déterminants pour la stabilité de la liaison.

Comparaison des performances des câbles Cat6a et Cat7

Lors du déploiement du JNP-SFPP-10GE-T, le choix de la catégorie de câble appropriée est la première étape pour garantir l'intégrité du signal. Bien que les câbles Cat6a et Cat7 soient tous deux conçus pour la norme 10GBASE-T, ils présentent des marges différentes en termes de performances et de compatibilité future.

• Cat6a (Catégorie 6 augmentée) : Il s’agit de la norme industrielle pour les déploiements 10G sur cuivre. Fonctionnant à des fréquences allant jusqu’à 500 MHz, elle est spécialement conçue pour réduire la diaphonie exogène, ce qui la rend suffisante pour la plupart des liaisons de 30 mètres prises en charge par le module.
• Cat7 (Catégorie 7) : Fonctionnant jusqu’à 600 MHz, la Cat7 offre un blindage encore plus performant (S/FTP). Ceci permet d’obtenir un meilleur rapport signal/bruit, ce qui peut s’avérer avantageux dans les environnements à fortes interférences.

Limites maximales de distance et de portée

La portée effective du JNP-SFPP-10GE-T dépend de la qualité du câble et des conditions environnementales. Bien que les normes Ethernet puissent définir des limites théoriques plus élevées, les modules SFP+ en cuivre ont généralement une portée plus courte en raison des contraintes de puissance et de température.

Pour garantir un fonctionnement fiable, tenez compte des points suivants :

• Jusqu'à 30 mètres : recommandé pour un fonctionnement stable à 10 Gbit/s avec des câbles Cat6a.
• Distances plus courtes (≤20 mètres) : Offrent une meilleure qualité de signal et une latence plus faible.
• Dépassement des limites : peut entraîner une instabilité de la liaison, une réduction du débit ou l’impossibilité d’établir une liaison 10G.

Une planification minutieuse du cheminement des câbles et le respect des limites recommandées sont essentiels pour éviter toute dégradation des performances.

Normes de blindage pour la protection contre les interférences électromagnétiques

Les interférences électromagnétiques (IEM) constituent le principal ennemi de la transmission de données haut débit sur cuivre. Afin de maintenir le faible taux d'erreur binaire requis par les commutateurs Juniper, le câblage utilisé avec le JNP-SFPP-10GE-T doit respecter des normes de blindage strictes :

• F/UTP (Paire torsadée non blindée et recouverte d'une feuille d'aluminium) : Comporte un blindage en feuille d'aluminium global qui protège contre les interférences électromagnétiques externes, essentiel pour maintenir la clarté du signal dans les racks d'équipements denses.
• S/FTP (paire torsadée blindée) : offre une protection optimale grâce au blindage de chaque paire individuellement, en plus d’un tressage global. Ce type de câble est fortement recommandé dans les environnements sujets à d’importantes perturbations électriques provenant des câbles d’alimentation ou des systèmes de refroidissement.

Gestion de la diaphonie exogène dans les faisceaux

La diaphonie exogène se produit lorsque les signaux provenant de câbles adjacents interfèrent entre eux, un problème courant dans les faisceaux de câbles à haute densité. Cela peut dégrader les performances et augmenter les taux d'erreur lors de la transmission à 10 Gbit/s.

Pour atténuer les interférences étrangères, tenez compte des bonnes pratiques suivantes :

• Veillez à respecter un espacement adéquat des câbles et évitez les faisceaux trop serrés.
• Utilisez des câbles Cat6a ou supérieurs certifiés de haute qualité, conçus pour 10GBASE-T.
• Privilégiez les câbles blindés (par exemple, F/UTP ou S/FTP) dans les déploiements denses.
• Mettre en œuvre des systèmes de gestion structurée des câbles afin de réduire les interférences.

En gérant de manière proactive la disposition et la qualité des câbles, les opérateurs de réseau peuvent réduire considérablement les problèmes liés aux interférences.

Intégrité du panneau de brassage et des connecteurs

Les points de connexion physique entre le JNP-SFPP-10GE-T et l'infrastructure constituent souvent les maillons faibles de la chaîne de signal. Il est donc essentiel de garantir une terminaison de haute qualité au niveau du panneau de brassage afin d'éviter les pertes par réflexion et les réflexions du signal.

Chaque connecteur utilisé doit être de catégorie 6a ou supérieure ; l’utilisation d’une prise Keystone de catégorie 5e créera un goulot d’étranglement et déclenchera des alarmes d’interface dans le système d’exploitation Junos. De plus, veillez à maintenir le torsadage des paires de cuivre au plus près du point de terminaison afin d’éviter les désadaptations d’impédance susceptibles de déstabiliser la liaison 10G.

#️⃣ Compatibilité du périphérique hôte pour JNP-SFPP-10GE-T

La polyvalence du module compatible JNP-SFPP-10GE-T repose sur sa large compatibilité avec l'ensemble du catalogue de matériels Juniper Networks. Il est essentiel, pour une connectivité cuivre 10 Gbit/s stable, de veiller à ce que le module soit parfaitement adapté aux caractéristiques physiques des ports et à la version logicielle du commutateur hôte.

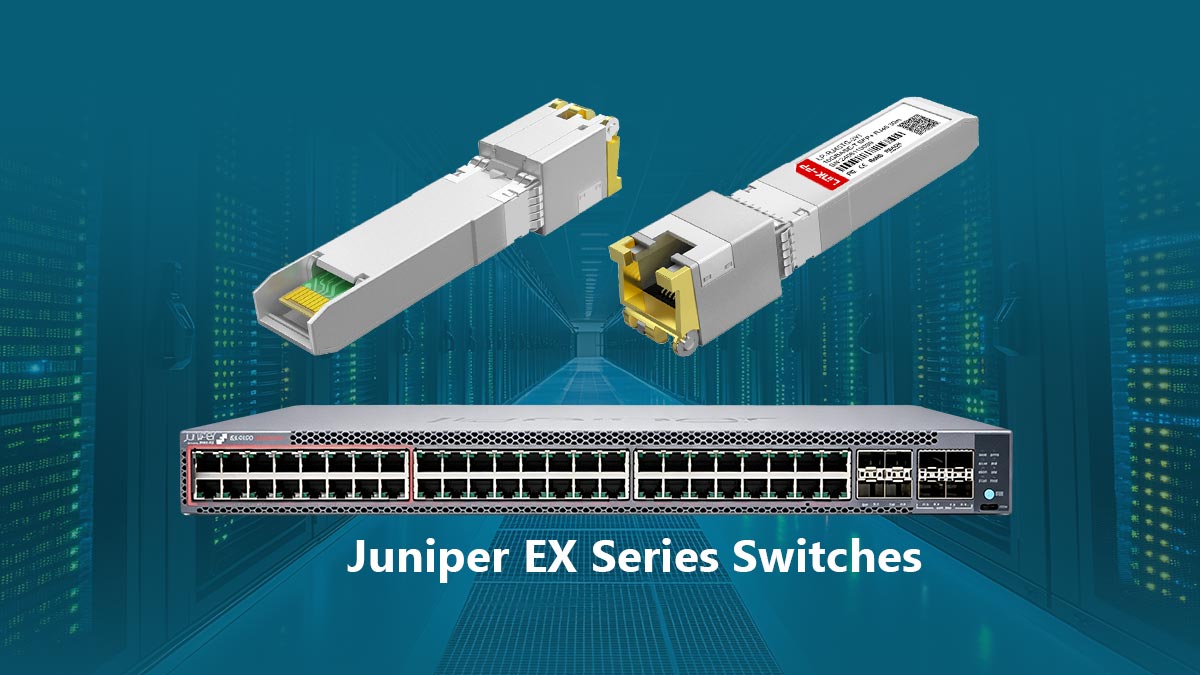

Prise en charge des commutateurs Juniper de la série EX

Le module compatible JNP-SFPP-10GE-T est un choix populaire pour les commutateurs Juniper de la série EX, en particulier les modèles EX4400, EX4600 et EX4650. Dans ces plateformes d'entreprise, le module est généralement utilisé dans les ports de liaison montante pour fournir des connexions haut débit aux commutateurs centraux ou pour agréger les données provenant de stations de travail hautes performances à l'aide des prises murales en cuivre existantes.

Les commutateurs de la série EX étant souvent installés dans des armoires électriques à ventilation variable, la compatibilité du module garantit que leur gestion de l'alimentation et leur refroidissement répondent aux exigences de la norme 10GBASE-T. Une fois inséré, le module est immédiatement reconnu par le commutateur, ce qui permet un déploiement rapide sur les réseaux de campus ou de succursales.

Déploiement dans les infrastructures hautes performances de la série QFX

Dans les environnements de centres de données, le module compatible JNP-SFPP-10GE-T est fréquemment déployé au sein de la gamme QFX, notamment les lignes QFX5100 et QFX5110. Ces infrastructures hautes performances nécessitent des interconnexions à faible latence, et ce module fournit le pont 10 Gbit/s nécessaire aux commutateurs ToR (Top-of-Rack) pour se connecter aux serveurs et baies de stockage à base de cuivre.

La forte densité de ports des commutateurs QFX rend l'efficacité thermique du module cruciale. Les tests de compatibilité de Juniper garantissent que ces modules peuvent être installés dans des ports adjacents sans dépasser le seuil de dissipation thermique global du commutateur. Les architectes réseau peuvent ainsi concevoir des architectures leaf-and-spine flexibles et à haute capacité, utilisant un câblage cuivre économique.

Tests d'interopérabilité multi-fournisseurs (codage EEPROM)

Bien que le module compatible JNP-SFPP-10GE-T (tel que LINK-PP Le module LP-RJ45TGE-3YC 10GBASE-T SFP est spécifiquement optimisé pour le matériel Juniper et conforme à l'accord multi-sources SFP+ (MSA). Il intègre un codage EEPROM spécifique contenant la « signature Juniper », ce qui empêche les erreurs de « transceiver non pris en charge » fréquemment rencontrées avec les modules génériques tiers.

Ce codage précis permet au module de communiquer directement ses paramètres de fonctionnement (tension, température et vitesse, par exemple) au périphérique hôte. Bien que principalement destiné aux écosystèmes Juniper, sa conception conforme à la norme MSA facilite également une meilleure interopérabilité dans les environnements multi-fournisseurs où le respect strict des normes de signalisation du secteur est requis pour l'établissement de la liaison.

Configuration requise pour le micrologiciel et le système d'exploitation (Junos OS)

Pour exploiter pleinement les fonctions de diagnostic et de surveillance du module compatible JNP-SFPP-10GE-T, le système hôte doit exécuter une version compatible de Junos OS. La plupart des versions récentes de Junos (19.3 et ultérieures) offrent une prise en charge native, permettant au système de transmettre des données équivalentes à celles de la surveillance optique numérique (DOM) via l'interface de ligne de commande (CLI), même si le support de transmission est en cuivre.

Il est fortement recommandé de vérifier que le micrologiciel du commutateur est à jour avant le déploiement. Un logiciel mis à jour garantit l'application des derniers algorithmes de traitement du signal et des optimisations de gestion de l'alimentation, ce qui peut résoudre les problèmes mineurs de connexion et assurer le bon fonctionnement de la fonction « Négociation automatique » quelle que soit la longueur et la qualité du câble.

#️⃣ Dépannage des problèmes de connectivité JNP-SFPP-10GE-T

Même avec du matériel haut de gamme comme le JNP-SFPP-10GE-T, les liaisons 10 Gbit/s sur cuivre peuvent être sensibles aux facteurs environnementaux et physiques. Un dépannage efficace exige une approche systématique pour déterminer si le problème provient du matériel de l'émetteur-récepteur, de la configuration du commutateur hôte ou du câblage.

Diagnostic de l'état de liaison interrompue sur les ports cuivre

Lorsqu'un JNP-SFPP-10GE-T ne parvient pas à établir une liaison, la première étape consiste à déterminer si le problème est d'ordre physique ou logique. Un statut « Link-Down » dans Junos OS indique souvent un échec de la négociation initiale entre le module et le périphérique distant.

• Vérification physique : assurez-vous que le connecteur RJ45 est bien enclenché et que le verrouillage par clic est activé. Même un léger défaut d’alignement peut empêcher la puce PHY de recevoir suffisamment d’alimentation ou de signal pour s’initialiser.
• Incompatibilité de négociation automatique : Il arrive fréquemment qu’une liaison reste inactive car l’une des extrémités est forcée à 10 Gbit/s tandis que l’autre est configurée en négociation automatique. Assurez-vous que les deux extrémités de la liaison cuivre sont configurées en mode « auto » afin de permettre au JNP-SFPP-10GE-T de détecter correctement le débit de la ligne.

Interprétation des indicateurs LED et des alarmes d'interface

Les voyants LED du commutateur hôte Juniper fournissent le retour d'information diagnostique le plus immédiat pour le JNP-SFPP-10GE-T. Un voyant vert fixe indique généralement une liaison 10G valide, tandis qu'un voyant orange ou clignotant signale souvent des défauts matériels spécifiques ou des incompatibilités de vitesse.

Au-delà des voyants physiques, les administrateurs doivent utiliser la commande `show interfaces diagnostics optic` (ou une commande équivalente de diagnostic cuivre) dans Junos OS. Cela révélera les alarmes d'interface critiques telles que « Module non reconnu » ou « Alarme de température élevée ». Si le commutateur signale une « Perte de signal » (LOS), cela confirme généralement que le module est alimenté mais ne reçoit aucune impulsion électrique en provenance du périphérique distant.

Causes fréquentes de perte de paquets en 10GBASE-T

Les pertes de paquets dans les déploiements 10G cuivre sont souvent subtiles et liées à la qualité du signal plutôt qu'à une panne matérielle. Le 10GBASE-T, utilisant une modulation complexe, est très sensible aux perturbations externes qui n'affecteraient pas les liaisons 1G plus lentes.

• Interférences électromagnétiques (EMI) : L'utilisation de câbles en cuivre 10G trop près des lignes électriques à haute tension ou des machines lourdes peut induire du bruit, entraînant des erreurs CRC et des pertes de trames.
• Rayons de courbure excessifs : si les cordons de brassage en cuivre sont courbés trop fortement derrière le commutateur, la géométrie interne des paires torsadées est altérée. Cela provoque des réflexions de signal que le JNP-SFPP-10GE-T peut avoir du mal à filtrer, entraînant des pertes de paquets intermittentes.

Vérification de la longueur du câble et faiblesse du signal

Le JNP-SFPP-10GE-T est conçu pour une portée maximale de 30 m sur câble Cat6a/7 ; le dépassement de cette limite est une cause majeure d'affaiblissement du signal. Plus la longueur du câble augmente, plus l'amplitude du signal diminue et plus le rapport signal/bruit (SNR) chute, jusqu'à ce que la couche physique (PHY) ne puisse plus distinguer les données du bruit de fond.

Pour diagnostiquer les problèmes de faible signal, utilisez un testeur de câbles dédié afin de mesurer la longueur réelle du canal. Il est fréquent d'oublier la longueur des cordons de brassage dans le calcul total ; par exemple, une liaison horizontale de 25 mètres plus deux cordons de brassage de 5 mètres dépasse la limite de 30 mètres. Si le signal est faible, le JNP-SFPP-10GE-T peut, par mesure de sécurité, réduire le débit de la liaison à 1 Gbit/s ou 100 Mbit/s par négociation automatique.

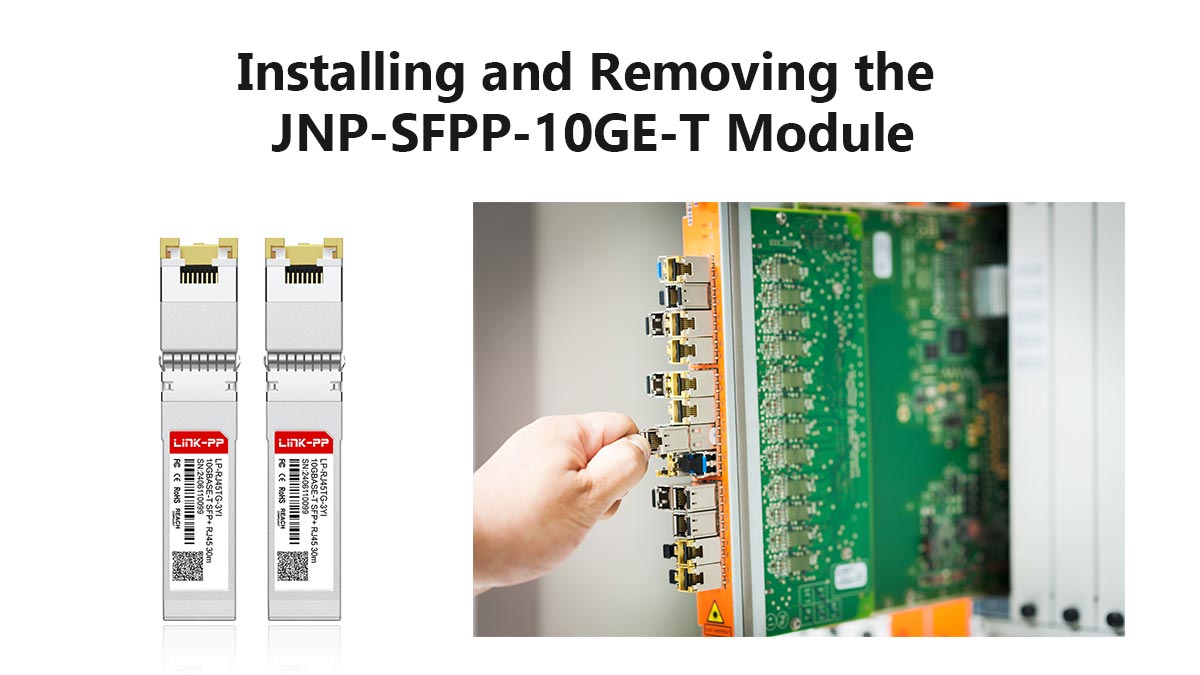

#️⃣ Installation et retrait du module JNP-SFPP-10GE-T

Une manipulation et une installation correctes sont essentielles pour garantir la fiabilité à long terme du module JNP-SFPP-10GE-T et du commutateur hôte. Bien que le format SFP+ soit conçu pour une utilisation simplifiée, le respect des procédures mécaniques standardisées permet d'éviter les dommages électriques et d'assurer une connexion physique sécurisée au sein du port haut débit.

Meilleures pratiques de protection contre les décharges électrostatiques

Les décharges électrostatiques (DES) constituent une menace silencieuse pouvant entraîner une défaillance immédiate ou des défauts latents dans les circuits PHY sensibles du JNP-SFPP-10GE-T. Ces modules traitant des signaux électriques à haute fréquence, même une faible décharge statique peut endommager leurs composants internes.

Pour atténuer ce risque, portez toujours un bracelet antistatique correctement mis à la terre et connecté au châssis du commutateur avant de toucher le module. Lorsque l'émetteur-récepteur n'est pas utilisé, rangez-le dans un sachet antistatique. De plus, évitez de toucher les broches de contact plaquées or à l'arrière du module, car le sébum de la peau ou l'accumulation d'électricité statique peuvent entraîner une mauvaise connexion ou des dommages matériels permanents.

Fonctionnalité de remplacement à chaud expliquée

Le JNP-SFPP-10GE-T est entièrement remplaçable à chaud, ce qui signifie qu'il peut être installé ou retiré sans mettre le commutateur Juniper hors tension ni affecter le fonctionnement des autres ports. Cette fonctionnalité est essentielle pour les environnements à haute disponibilité où toute interruption de réseau doit être éliminée lors des mises à niveau ou de la maintenance.

Le circuit du module est conçu pour gérer le courant d'appel qui se produit lors de sa première connexion au fond de panier du commutateur. Ceci garantit la stabilité de l'alimentation 3.3 V et évite toute chute de tension susceptible de perturber les émetteurs-récepteurs voisins. Bien que le matériel prenne en charge le remplacement à chaud, il est recommandé de désactiver le port dans le système d'exploitation Junos avant tout retrait physique afin de prévenir les journaux logiciels inattendus ou les instabilités d'interface.

Guide d'insertion mécanique étape par étape

L'installation du JNP-SFPP-10GE-T requiert une grande précision et une main ferme afin d'assurer un alignement parfait des connecteurs internes avec l'emplacement SFP+. Une approche mécanique rigoureuse garantit le verrouillage de l'émetteur-récepteur et sa mise en service pour la transmission de données.

• Alignement et insertion : Fermez le loquet de verrouillage (la poignée métallique) avant l’insertion. Alignez le module avec l’ouverture du port et faites-le glisser dans la fente jusqu’à ce que vous sentiez qu’il s’enclenche avec le connecteur de fond de panier.
• Fixation de la connexion : Appliquez une pression ferme et uniforme avec votre pouce pour bien insérer le module. Vous devriez entendre ou sentir un léger « clic », indiquant que le mécanisme de verrouillage s’est enclenché. Une fois le module inséré, tirez doucement dessus pour vérifier qu’il est bien verrouillé avant de brancher le câble RJ45 en cuivre.

Techniques d'extraction appropriées pour éviter d'endommager le port.

Le retrait d'un module 10GBASE-T exige plus de précautions que celui des modules optiques standard, car les circuits en cuivre ont tendance à faire chauffer davantage le boîtier. Pour éviter d'endommager les ressorts internes du boîtier SFP+ ou le loquet de verrouillage du module, suivez les étapes d'extraction suivantes :

• Déconnexion du câble : Retirez toujours le câble Ethernet RJ45 en premier. Cela réduit le poids et la tension sur l’émetteur-récepteur, facilitant ainsi la manipulation du mécanisme de déverrouillage.
• Mécanisme de verrouillage : Abaissez le loquet à anse jusqu’à une position horizontale (généralement à un angle de 90 degrés). Cette action rétracte la goupille de verrouillage qui maintient le module dans l’interrupteur. Une fois le loquet relâché, saisissez les côtés du module et tirez-le tout droit hors de son logement. Évitez de tirer trop fort sur le loquet lui-même, car cela pourrait tordre la poignée ou casser le bras de verrouillage interne.

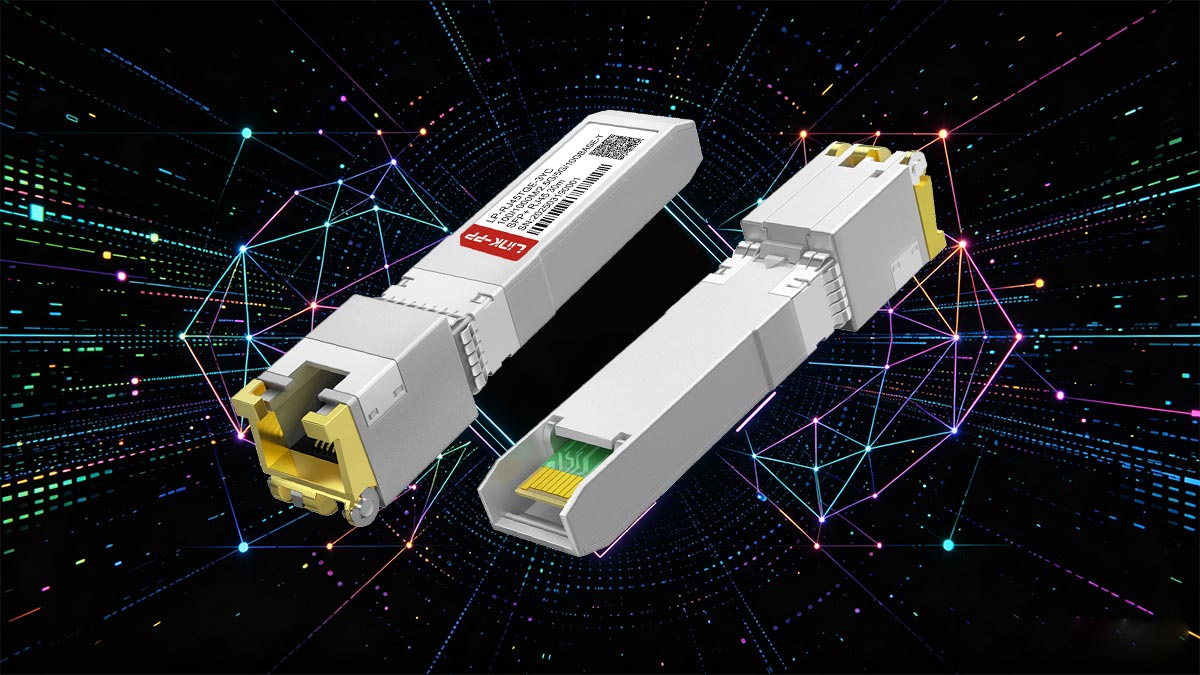

#️⃣ Résumé des avantages techniques et des meilleures pratiques du JNP-SFPP-10GE-T

Le JNP-SFPP-10GE-T est un composant essentiel pour les entreprises souhaitant concilier les exigences d'un débit élevé de 10 Gbit/s et le coût avantageux d'une infrastructure cuivre. Grâce à l'intégration d'une interopérabilité Juniper optimale et à la flexibilité de l'interface RJ45, ce module permet une connectivité ToR (Top-of-Rack) efficace et une gestion simplifiée des câbles. Pour garantir des performances optimales, il est indispensable de respecter les bonnes pratiques : utiliser systématiquement un câblage blindé Cat6a ou Cat7 de haute qualité, respecter la limite de distance de 30 mètres et assurer une ventilation adéquate afin de gérer la dissipation thermique plus importante caractéristique de la technologie 10GBASE-T.

En définitive, la réussite du déploiement repose sur le choix d'un matériel garantissant l'intégrité du signal et une compatibilité totale avec Junos OS. Qu'il s'agisse de moderniser des liaisons existantes ou d'étendre l'infrastructure d'un centre de données haute densité, opter pour des modules fiables et pré-testés minimisera le temps de dépannage et évitera les interruptions de réseau coûteuses. Pour ceux qui souhaitent optimiser leur budget réseau sans sacrifier la qualité, nous recommandons vivement d'explorer les alternatives compatibles hautes performances disponibles sur le site de Junos OS. LINK-PP Boutique officielle, où vous trouverez des solutions d'émetteurs-récepteurs SFP cuivre 10G entièrement compatibles, conçues pour répondre aux mêmes normes rigoureuses que le matériel Juniper d'origine.
