Cisco QSFP-4SFP25G-CU5M : Quand le DAC de 5 m atteint ses limites

Le QSFP-4SFP25G-CU5M est un élément essentiel des réseaux Cisco haute densité, permettant de diviser un port QSFP28 100G en quatre canaux SFP28 25G distincts. Avec la migration des centres de données vers des architectures 100G, ce câble passif en cuivre à connexion directe (DAC) offre une solution économique et à faible latence pour l'interconnexion des commutateurs ToR (Top-of-Rack) avec les serveurs et les baies de stockage en aval.

Cependant, la longueur de 5 mètres du QSFP-4SFP25G-CU5M représente la limite physique absolue pour la transmission passive sur cuivre à 25 Gbit/s par voie. Bien qu'elle offre une portée maximale sans la consommation énergétique des émetteurs-récepteurs optiques, elle fonctionne à la limite de l'intégrité du signal. Il est donc essentiel de bien comprendre l'équilibre entre sa flexibilité de déploiement et les risques techniques liés à l'atténuation et au taux d'erreur binaire afin de garantir des performances réseau optimales.

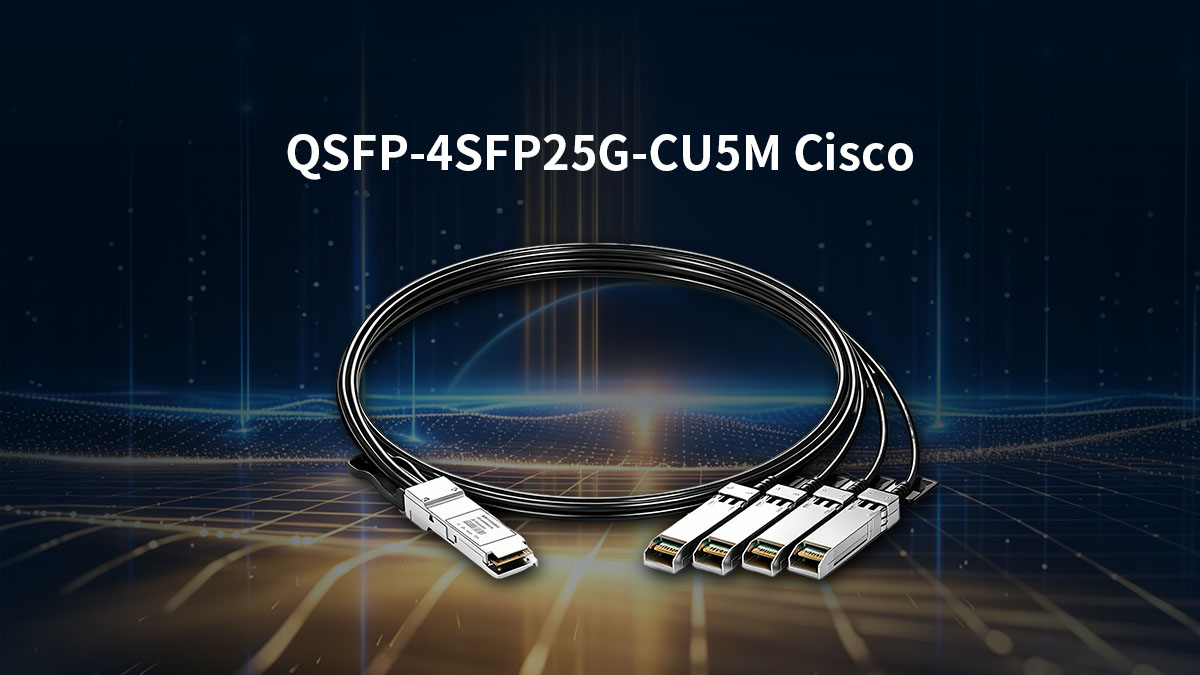

🌱 Comprendre le rôle des modules QSFP-4, SFP25G et CU5M dans les réseaux haute densité

Le module QSFP-4SFP25G-CU5M joue un rôle essentiel dans les centres de données modernes, permettant aux commutateurs haut débit de communiquer efficacement avec de multiples terminaux à plus faible vitesse. En divisant un port haute capacité en quatre voies distinctes, il optimise la densité de ports et réduit le coût global du matériel réseau.

Qu'est-ce que le câble de dérivation Cisco QSFP-4SFP25G-CU5M ?

Le câble Cisco QSFP-4SFP25G-CU5M est un câble de dérivation passif en cuivre à connexion directe (DAC) conçu pour la transmission de données à haut débit. Il est doté d'un connecteur QSFP28 à une extrémité et de quatre connecteurs SFP28 25G à l'autre, permettant une configuration de dérivation 100G vers 25G.

Étant un câble passif, il ne contient aucun composant électronique actif pour amplifier le signal. Il constitue ainsi une solution extrêmement économe en énergie et à faible latence pour les connexions à courte portée au sein d'une même baie ou entre baies adjacentes.

Principales caractéristiques techniques et facteurs de forme

Ce câble DAC prend en charge une bande passante totale agrégée de 100 Gbit/s, chacune des quatre sorties fournissant une voie dédiée de 25 Gbit/s. Il utilise un câblage en cuivre twinaxial de haute qualité, blindé pour garantir l'intégrité du signal sur toute sa longueur de 5 mètres.

Ce format est entièrement conforme aux normes SFF-8665 et SFF-8402, garantissant une compatibilité parfaite avec les ports standard Cisco Nexus et Catalyst. Pour supporter une distance de 5 mètres, ces câbles utilisent généralement une section de fil plus importante (par exemple 26 AWG ou 24 AWG) afin de minimiser la résistance électrique.

Scénarios de déploiement courants : Interconnexions Top-of-Rack (ToR) vers serveur

Le cas d'utilisation le plus fréquent du QSFP-4SFP25G-CU5M est la connexion d'un commutateur ToR (Top-of-Rack) à plusieurs serveurs ou systèmes de stockage. Il permet à un seul port de commutateur 100G de prendre en charge quatre serveurs distincts, augmentant ainsi considérablement le nombre de périphériques qu'un seul commutateur peut gérer.

Cette configuration est idéale pour les environnements de virtualisation et les plateformes de trading haute fréquence où une faible latence est primordiale. En utilisant un câble de dérivation au lieu d'émetteurs-récepteurs individuels, les responsables de centres de données peuvent simplifier le câblage et réduire l'encombrement physique de leur infrastructure.

Pourquoi la longueur de 5 mètres est un seuil critique pour les convertisseurs numérique-analogique passifs en cuivre

Dans le domaine des réseaux 25G, une distance de 5 mètres est généralement considérée comme la limite maximale de fiabilité pour la transmission passive sur cuivre. Au-delà de cette distance, les signaux haute fréquence nécessaires aux débits de données de 25 Gbit/s commencent à se dégrader rapidement en raison de l'atténuation électrique.

Bien que les convertisseurs numérique-analogique (CNA) plus courts (1 à 3 m) soient courants, la version de 5 m offre la portée supplémentaire nécessaire pour couvrir plusieurs baies dans un grand centre de données. Cependant, atteindre cette distance exige une ingénierie de précision, car le rapport signal/bruit devient beaucoup plus faible à la limite des 5 mètres.

🌱 Audit des performances physiques : Les points forts du QSFP-4SFP25G-CU5M

Le module QSFP-4SFP25G-CU5M est conçu pour répondre à des normes physiques rigoureuses, garantissant des performances fiables même à sa portée maximale de 5 mètres. Sa robustesse est essentielle pour assurer une transmission de données stable, malgré les contraintes mécaniques importantes typiques des environnements de centres de données haute densité.

Perte d'insertion et intégrité du signal sur les voies 25G

À des vitesses de 25 Gbit/s, maintenir la clarté du signal représente un défi majeur, car les signaux haute fréquence ont tendance à s'affaiblir rapidement. Le module QSFP-4SFP25G-CU5M est conçu avec un blindage de haute qualité et une terminaison de précision afin de maintenir les pertes d'insertion dans les limites acceptables de la norme IEEE 802.3.

En minimisant les réflexions du signal et les interférences électriques, ce câble garantit la stabilité et la netteté de chacune des quatre voies 25G. Ce niveau d'intégrité du signal est essentiel pour prévenir toute corruption des données lors de la transmission du signal sur toute la longueur du câble en cuivre (5 mètres).

Limites du rayon de courbure et défis liés à la gestion des câbles dans les baies denses

Les câbles DAC de 5 mètres, utilisant un câblage interne plus épais, sont naturellement plus rigides que les câbles plus courts. Il est essentiel de respecter le rayon de courbure minimal afin d'éviter d'endommager les paires de cuivre internes, ce qui pourrait entraîner une dégradation permanente du signal ou une rupture de la liaison.

Dans les baies de serveurs à forte densité, la gestion de ces câbles longs et lourds nécessite un support adéquat, comme des goulottes horizontales ou des attaches Velcro. Éviter les nœuds et les enroulements serrés permet de préserver la géométrie interne des conducteurs, essentielle pour des performances optimales.

Dissipation thermique et efficacité de refroidissement autour de la cage de l'émetteur-récepteur

L'un des principaux avantages du module QSFP-4SFP25G-CU5M passif est son fonctionnement sans consommation d'énergie ni dégagement de chaleur. Il s'agit d'un atout considérable dans les environnements de commutation haute densité où le refroidissement du châssis de l'émetteur-récepteur représente un défi constant.

L'utilisation de convertisseurs numérique-analogique passifs réduit la charge thermique globale du commutateur par rapport à l'utilisation d'émetteurs-récepteurs optiques. Ceci favorise une meilleure circulation de l'air dans le châssis et contribue à garantir un fonctionnement du commutateur dans sa plage de température optimale.

Durabilité structurelle et calibre (AWG) de la ligne en cuivre de 5 m

Pour garantir une portée fiable de 5 mètres à 25 Gbit/s, le module QSFP-4SFP25G-CU5M utilise généralement un câble de section plus importante, de type 24 AWG ou 26 AWG. Cette épaisseur accrue réduit la résistance électrique et permet au signal haut débit de parcourir une plus grande distance sans être perturbé par le bruit de fond.

La gaine renforcée et le système anti-traction aux extrémités des connecteurs assurent la robustesse nécessaire à une manipulation fréquente. Cette conception robuste garantit la résistance du câble aux contraintes d'installation et à une utilisation intensive en environnement professionnel.

🌱 Les limites techniques : quand le QSFP-4SFP25G-CU5M atteint ses limites de signal

Le déploiement du module QSFP-4SFP25G-CU5M exige une parfaite compréhension des limites physiques du cuivre passif. Sur une longueur de 5 mètres, les signaux électriques haute fréquence fonctionnent à la limite absolue de leur stabilité. Tout dépassement de ces seuils de performance peut entraîner une dégradation immédiate de la liaison et une perte de paquets.

Atténuation et dégradation du signal haute fréquence sur 5 mètres

Lorsque les débits de données atteignent 25 Gbit/s par voie, le signal électrique s'atténue considérablement sur les câbles en cuivre. À cette fréquence élevée, l'effet de peau et les pertes diélectriques absorbent l'énergie du signal avant qu'il n'atteigne le port de réception. Cette dégradation rapide est la principale raison pour laquelle la technologie de transmission passive sur cuivre ne peut garantir une distance de plus de 5 mètres.

Pour illustrer l'impact de la distance sur les performances, le tableau suivant présente la corrélation entre la longueur du câble et les caractéristiques de dégradation du signal pour les voies passives 25G :

Pics de taux d'erreur binaire (TEB) et risques de perte de paquets sans correction d'erreurs (FEC).

À la distance de 5 mètres, le rapport signal/bruit chute considérablement, ce qui entraîne naturellement une augmentation du taux d'erreur binaire (TEB). Sans mesures d'atténuation adéquates, ces erreurs binaires provoquent la corruption des trames, obligeant les commutateurs à abandonner des paquets et à retransmettre les données. Ce problème peut fortement réduire le débit des applications et accroître la latence globale du réseau.

Pour contrer ce problème, la correction d'erreurs sans voie de retour (FEC) doit être explicitement activée sur les ports du commutateur hôte. La FEC fonctionne en ajoutant des bits de contrôle d'erreurs redondants au flux de données, permettant ainsi au commutateur récepteur d'identifier et de corriger instantanément les erreurs mineures sans interrompre la transmission du paquet.

Absence de prise en charge DOM/DDM dans les câbles de dérivation passifs en cuivre

Contrairement aux émetteurs-récepteurs optiques actifs, le QSFP-4SFP25G-CU5M ne comporte pas de microprocesseurs internes pour la surveillance optique numérique (DOM) ni pour la surveillance des diagnostics numériques (DDM). Ce câble étant entièrement passif, il ne peut transmettre de données télémétriques en temps réel telles que la température, la tension ou la puissance du laser.

Ce manque de visibilité complique considérablement le dépannage proactif pour les ingénieurs réseau. Sans données DOM, il est impossible de surveiller précisément l'état de la liaison physique, ce qui oblige à se fier uniquement aux journaux d'état des ports et aux compteurs d'erreurs de l'interface de ligne de commande du commutateur.

Diaphonie et interférences électromagnétiques (IEM) dans les environnements à IEM élevées

Dans les centres de données à forte densité, les câbles sont souvent très rapprochés, ce qui accroît le risque de diaphonie entre les paires de cuivre adjacentes. Les signaux haute fréquence circulant dans chacun des quatre canaux 25G peuvent interférer entre eux si le blindage du câble est endommagé ou plié de manière excessive.

De plus, les interférences électromagnétiques (IEM) externes provenant des lignes électriques ou des ventilateurs de refroidissement à proximité peuvent perturber les signaux sensibles sur une distance de 5 mètres. Un espacement adéquat et un blindage de haute qualité sont nécessaires pour isoler le signal et empêcher les bruits extérieurs de perturber le flux de données.

🌱 Validation de la compatibilité du module QSFP-4SFP25G-CU5M sur les plateformes Cisco

Avant de déployer le module QSFP-4SFP25G-CU5M en production, il est essentiel de vérifier la compatibilité matérielle. Les plateformes Cisco exigent une validation rigoureuse pour reconnaître le câble de dérivation passif et gérer correctement la répartition 100G/25G. La vérification de la matrice matérielle et des commandes logicielles permet d'éviter les arrêts de port inattendus ou les erreurs de configuration.

Matrice de compatibilité des commutateurs Cisco Nexus

Le module QSFP-4SFP25G-CU5M est largement compatible avec la gamme de produits Cisco Nexus pour centres de données, notamment la série Nexus 9000. Cependant, tous les ports QSFP28 100G de ces commutateurs ne permettent pas de créer quatre canaux 25G.

Les ingénieurs réseau doivent consulter la matrice de compatibilité Cisco Optics officielle pour vérifier les cartes d'interface et les correspondances de ports. Certaines anciennes versions matérielles ne prennent en charge que les connexions directes 100G standard, car elles ne disposent pas de l'architecture interne nécessaire pour gérer une connexion 4x25G sur cette interface.

Configuration du port du flux hôte : Dérivation 100G vers 4 canaux 25G

Pour activer le câble, le port 100G de l'hôte doit être reconfiguré manuellement pour prendre en charge la canalisation. Par défaut, le commutateur considère un port QSFP28 comme un seul canal 100 Gbit/s ; par conséquent, l'insertion d'un câble de dérivation sans modifier le mode du port entraînera une défaillance de la liaison.

L'utilisation de la commande CLI appropriée permet de diviser le port physique en quatre sous-interfaces logiques 25G indépendantes. Une fois configurées, chaque branche 25G SFP28 peut être paramétrée avec ses propres VLAN, protocoles de routage et politiques de sécurité, comme un port autonome standard.

Vérification du système d'exploitation : lignes de commande NX-OS et Cisco IOS-XR

Selon l'architecture de votre réseau, vous utiliserez Cisco NX-OS ou Cisco IOS-XR pour configurer et vérifier la connexion de dérivation. Sous NX-OS, les administrateurs utilisent la commande de configuration globale « interface breakout slot/port map 25g-4x » pour diviser l'interface physique 100G en quatre canaux 25G distincts.

Une fois que le matériel a reconnu la séparation, vous pouvez vérifier l'état des nouvelles sous-interfaces en exécutant la commande « show interface status ». Cela vous permet de confirmer que les quatre voies 25G sont correctement initialisées, affichant un état « connecté » actif avec les paramètres de vitesse et de duplex corrects.

🌱 Dépannage des problèmes courants d'état de liaison QSFP-4SFP25G-CU5M

Lors du déploiement du module QSFP-4SFP25G-CU5M à sa portée maximale de 5 mètres, des problèmes de liaison sont fréquents. Le diagnostic de ces problèmes exige une approche systématique permettant de distinguer les défaillances matérielles des incompatibilités de configuration logique. Identifier rapidement la cause première contribue à minimiser les interruptions de service du centre de données et à rétablir la stabilité du réseau.

Diagnostic des interruptions de liaison : configuration des ports ou pannes matérielles

Lorsqu'un port affiche un état « Liaison inactive » persistant, cela est généralement dû à un mode de dérivation non configuré ou à une panne matérielle. Pour identifier le problème, il est conseillé de vérifier d'abord la configuration logicielle avant de conclure à une défaillance du câble. Les administrateurs réseau peuvent suivre les étapes de vérification standard suivantes pour localiser la panne :

• Vérification de la canalisation des ports : assurez-vous que le port 100G de l’hôte est explicitement divisé en mode 4x25G, car la liaison restera inactive si le commutateur attend une seule connexion 100G.
• Vérification de l'incompatibilité de vitesse : confirmez que les cartes d'interface réseau (NIC) du serveur en aval sont correctement configurées ou négocient automatiquement à exactement 25 Gbit/s.
• Vérification de l'état d'administration : assurez-vous que ni l'interface QSFP28 principale ni aucune des quatre sous-interfaces logiques 25G individuelles n'ont été accidentellement laissées dans un état « arrêt ».

Validation des modes de correction d'erreur directe (FEC) (RS-FEC vs. Base-R FEC)

L'incompatibilité des modes de correction d'erreurs sans voie de retour (FEC) est l'une des principales causes d'échec de la liaison avec le module QSFP-4SFP25G-CU5M. La transmission de données 25G sur une ligne en cuivre passive de 5 mètres étant très sensible au bruit, les deux extrémités de la connexion doivent impérativement utiliser le même algorithme FEC pour corriger les erreurs binaires.

Si les paramètres FEC ne correspondent pas, les commutateurs refuseront d'établir la liaison afin de protéger le réseau contre les paquets corrompus. Pour garantir une connexion stable, vérifiez et appliquez les modes FEC appropriés sur votre matériel :

• Reed-Solomon (RS-FEC) : ce mode assure une correction d’erreurs robuste et est généralement requis par les commutateurs Cisco et la plupart des cartes réseau de serveur 25G modernes pour les liaisons en cuivre de 5 mètres.
• Base-R FEC (FireCode) : un mode de correction d’erreurs plus léger avec une latence plus faible, mais il peut ne pas offrir une protection suffisante contre la dégradation du signal sur une distance de 5 mètres.
• Désactiver la correction d'erreurs (FEC) : cette option désactive complètement la correction d'erreurs ; bien qu'elle minimise la latence, l'utilisation d'un CNA passif de 5 m sans FEC entraîne généralement des taux de perte de paquets élevés ou une défaillance totale de la liaison.

Inspection physique des broches et meilleures pratiques d'insertion/extraction en toute sécurité

Tout dommage physique aux connecteurs peut facilement perturber le contact électrique délicat nécessaire à une voie de 25 Gbit/s. Le câble de 5 mètres étant lourd, une manipulation incorrecte lors de l'installation peut tordre les broches internes ou déformer le boîtier de l'émetteur-récepteur.

Un entretien physique approprié garantit un positionnement parfait du câble dans le boîtier du port sans endommager les composants coûteux du commutateur. Lors du déploiement, veuillez tenir compte des règles d'installation pratiques suivantes :

• Inspection des broches dorées : avant d’insérer le câble, vérifiez visuellement que les broches du connecteur ne présentent pas de saleté, de poussière ou de rayures susceptibles de bloquer les signaux électriques.
• Utilisez la languette de déverrouillage en toute sécurité : tirez toujours droit vers l’arrière sur la languette de déverrouillage intégrée lorsque vous retirez le câble, et ne tirez jamais directement sur le fil de cuivre épais.
• Écoutez le clic : Poussez fermement le connecteur dans le port jusqu’à entendre un clic audible, confirmant ainsi que le loquet de verrouillage s’est bien enclenché.

Interprétation des données de diagnostic et de télémétrie des câbles CLI du commutateur

Les câbles de dérivation passifs en cuivre étant dépourvus de microprocesseurs DOM/DDM intégrés, les ingénieurs doivent s'appuyer sur les diagnostics internes du commutateur pour résoudre les problèmes de performance. La collecte des données de télémétrie via l'interface de ligne de commande (CLI) offre une vue claire de l'état de la liaison.

L'analyse de ces compteurs matériels permet de détecter les problèmes intermittents avant qu'ils ne provoquent des pannes réseau complètes. Utilisez les indicateurs CLI suivants pour évaluer les performances du câble :

• Compteurs d'erreurs d'interface : Surveillez les compteurs d'interface pour détecter une accumulation d'erreurs FCS (Frame Check Sequence), d'erreurs CRC ou de séquences tronquées, qui indiquent directement une dégradation du signal.
• Statistiques de basculement : Consultez l’historique du journal du commutateur pour voir si la liaison « bascule » (montée et descente rapides), un symptôme classique d’une limite de signal limite de 5 mètres ou d’un mauvais positionnement.

🌱 Guide d'achat pour entreprises : Éviter la dépendance vis-à-vis d'un fournisseur pour les modules QSFP-4 et SFP25G-CU5M

L'approvisionnement en câbles QSFP-4/SFP25G/CU5M exige un équilibre entre contraintes budgétaires et fiabilité du matériel. Le recours exclusif aux fabricants d'équipement d'origine (OEM) entraîne souvent une augmentation des coûts et des délais de livraison. Adopter une stratégie multi-fournisseurs garantit la flexibilité de la chaîne d'approvisionnement sans compromettre la disponibilité du réseau.

Les risques liés à la dépendance exclusive aux chaînes d'approvisionnement des équipementiers

S'approvisionner exclusivement auprès d'un seul fabricant d'équipement d'origine (OEM) peut engendrer de graves vulnérabilités au sein de la chaîne d'approvisionnement en cas de pénurie mondiale de composants. Les projets d'expansion des entreprises risquent d'être brutalement retardés si le fournisseur rencontre des difficultés de production.

De plus, l'approvisionnement auprès d'un fournisseur unique élimine la concurrence sur les prix, exposant ainsi les entreprises aux marges importantes pratiquées par les fabricants d'équipement d'origine (OEM). Diversifier les fournisseurs permet de préserver le budget du centre de données et d'éviter la dépendance vis-à-vis des délais d'un seul fournisseur.

Évaluation de l'interopérabilité des tiers et des normes rigoureuses en matière de tests d'assurance qualité

Les solutions alternatives compatibles de tiers doivent respecter les mêmes spécifications de centre de données afin de garantir des performances stables sur une liaison 25G sur toute la longueur (5 mètres). Les acheteurs doivent privilégier les fournisseurs qui testent leurs produits pour émuler parfaitement l'architecture native de Cisco.

Les fournisseurs fiables effectuent des contrôles approfondis d'intégrité du signal, notamment des audits du taux d'erreur binaire (TEB) et des pertes d'insertion sur le matériel Cisco Nexus. La vérification de ces pratiques d'assurance qualité garantit que le matériel fonctionne de manière identique aux produits du fabricant d'origine.

Politiques de garantie et d'assistance pour le matériel réseau compatible

L'évaluation des conditions de garantie et du service d'assistance technique d'un fournisseur de matériel est une étape essentielle du processus d'achat. Un matériel alternatif de haute qualité doit s'accompagner de contrats de service complets garantissant un remplacement rapide en cas de panne d'un composant.

Les fournisseurs de services aux entreprises proposent souvent une assistance technique dédiée pour aider les équipes réseau à résoudre les problèmes d'intégration ou de performance. Choisir des fournisseurs offrant des politiques de support robustes et à long terme garantit une tranquillité d'esprit opérationnelle durable et protège votre investissement dans l'infrastructure.

Gestion stratégique des stocks : maintien d’un stock de sécurité pour la mise à l’échelle des centres de données

Étant donné le caractère critique des liaisons de dérivation de 5 mètres dans les architectures Top-of-Rack, il est fortement recommandé de disposer d'un stock de rechange. Ce stock permet aux techniciens sur site de remplacer instantanément les liaisons défectueuses.

L'utilisation de matériel compatible et économique permet de constituer un stock de sécurité complet et financièrement avantageux. Cette gestion proactive des stocks assure la continuité de l'évolution du centre de données lors des remplacements d'urgence.

🌱 Alternatives techniques lorsque le QSFP-4SFP25G-CU5M atteint ses limites de distance

Lorsque la configuration des centres de données exige des connexions de plus de 5 m, les câbles en cuivre passifs ne sont plus une option viable en raison de la dégradation du signal. Les architectes réseau doivent se tourner vers des technologies alternatives pour maintenir des performances de 25 Gbit/s sur de longues distances. L'exploration de solutions actives en cuivre et en fibre optique permet de faire évoluer votre infrastructure sans compromettre la stabilité des liaisons.

Convertisseurs numérique-analogique (CNA) actifs en cuivre (ACC) vs. CNA passifs en cuivre à 5 mètres et au-delà

Les câbles en cuivre actifs (ACC) intègrent un amplificateur de signal ou un égaliseur directement dans les connecteurs de l'émetteur-récepteur. Contrairement au QSFP-4SFP25G-CU5M passif, qui dépend entièrement du commutateur hôte pour transmettre le signal, un câble en cuivre actif amplifie le signal électrique en cours de transmission.

Cette amplification interne permet au cuivre actif d'étendre la portée des liaisons 25G jusqu'à 7 ou 10 mètres, tout en utilisant des câbles plus fins et plus flexibles. Cependant, comme les ACC contiennent des composants électroniques actifs, ils consomment légèrement plus d'énergie et génèrent une charge thermique minimale par rapport aux solutions entièrement passives.

Transition vers les câbles optiques actifs (AOC) pour une portée et une flexibilité accrues

Les câbles optiques actifs (COA) offrent une capacité de transmission de distance considérablement accrue grâce à la conversion des données électriques en signaux optiques au sein même du connecteur. Ces modules de dérivation utilisent des fibres optiques multimodes légères et flexibles pour couvrir des distances allant jusqu'à 100 m.

Les câbles optiques alternatifs (AOC), qui utilisent la lumière plutôt que l'électricité pour transmettre les données, sont totalement insensibles aux interférences électromagnétiques (IEM) et à la diaphonie. De plus, leur épaisseur est bien inférieure à celle des câbles en cuivre de 5 mètres, ce qui simplifie considérablement la gestion des câbles et améliore la circulation de l'air dans les baies de serveurs à forte densité.

Déploiement d'émetteurs-récepteurs optiques discrets QSFP28/SFP28 avec des cordons de brassage à fibre optique MPO/LC

Pour une flexibilité architecturale maximale, le déploiement d'émetteurs-récepteurs optiques autonomes associés à des cordons de brassage fibre optique indépendants constitue la solution de référence. Dans cette configuration, un émetteur-récepteur QSFP28 100G dédié est connecté au commutateur, lequel se relie, via un câble fibre optique de dérivation MPO-LC, à quatre émetteurs-récepteurs SFP28 25G individuels côté serveur.

Cette approche discrète permet d'acheminer des câbles sur de très longues distances, reliant facilement différentes rangées ou salles d'un centre de données. Elle simplifie également la maintenance à long terme, car un câble à fibre optique endommagé peut être remplacé instantanément sans avoir à se débarrasser du coûteux émetteur-récepteur.

Choisir le support de stockage adapté à l'architecture de votre rack et à vos exigences de distance

Le choix de la solution idéale repose sur un compromis direct entre la distance de déploiement, la consommation d'énergie et le budget. Pour les connexions dépassant légèrement les 5 mètres au sein d'une même rangée, le cuivre actif constitue une solution intermédiaire équilibrée et économique.

Lorsque les connexions doivent traverser plusieurs rangées ou sont soumises à d'importantes perturbations électriques, le passage à une infrastructure optique (AOC ou émetteurs-récepteurs discrets) est la solution la plus sûre. La planification précise de vos racks au préalable vous garantit de choisir le type de support le plus adapté à vos besoins d'évolutivité.

🌱 Verdict final : Le QSFP-4SFP25G-CU5M est-il le bon choix pour votre infrastructure réseau ?

Le câble de dérivation QSFP-4SFP25G-CU5M demeure un excellent choix, offrant une faible latence et un coût très avantageux pour les interconnexions à courte portée (dans la limite de 5 mètres). Il assure un équilibre parfait entre densité de ports et coût lors de la connexion d'un commutateur Top-of-Rack 100G à plusieurs serveurs 25G en aval. Cependant, fonctionnant à la limite physique de la transmission passive sur cuivre, il exige une installation méticuleuse, une configuration FEC correcte et une étude approfondie des supports alternatifs si votre réseau s'étend sur une distance supérieure.

Si l'architecture de votre centre de données exige une portée étendue, une plus grande flexibilité de câblage ou une immunité absolue aux interférences de signal, la transition vers des émetteurs-récepteurs optiques ou des câbles optiques actifs (AOC) est fortement recommandée. Pour découvrir une gamme complète de solutions optiques haut de gamme et performantes, conçues pour une intégration parfaite en entreprise, consultez notre site web. LINK-PP Boutique officielle pour trouver la solution idéale répondant à vos besoins d'extension de réseau haute densité.
