Comme 100G Ethernet Les déploiements continuent de s'étendre à travers les technologies modernes les centres de données, les réseaux cloud et les interconnexions métropolitaines, émetteur-récepteur optique La conception a évolué vers une efficacité accrue et des architectures plus simples. L'une des avancées les plus importantes de cette évolution est la norme 100GBASE-LR1, une solution optique 100G mono-lambda conçue pour une transmission fiable sur de longues distances. une fibre monomode.
Contrairement aux précédents Optique 100G Contrairement aux émetteurs-récepteurs LR4, qui utilisent plusieurs longueurs d'onde et un multiplexage optique complexe, les émetteurs-récepteurs LR1 transmettent le signal complet de 100 Gbit/s sur une seule longueur d'onde de 1310 nm. PAM4 La modulation. Cette modification architecturale réduit la complexité optique, diminue la consommation d'énergie et améliore considérablement l'évolutivité pour les environnements de commutation haute densité.
Du point de vue du déploiement, la norme 100GBASE-LR1 est principalement utilisée dans interconnexion de centre de données (DCI), architectures feuille-épineet les réseaux d'agrégation métropolitains, où les distances de liaison atteignent généralement 10 km sur fibre monomode OS2. Sa conception s'inscrit également dans la tendance plus générale du secteur vers l'optique à une seule longueur d'onde, qui devient la base du QSFP28 100G. QSFP56 200G et QSFP-DD 400G générations.
Cependant, malgré son adoption croissante, la technologie LR1 est souvent mal comprise. Les ingénieurs et les équipes d'approvisionnement la comparent fréquemment aux optiques LR4, DR et FR, notamment pour évaluer la compatibilité, le rapport coût-efficacité et les perspectives de migration. Les discussions au sein des communautés techniques font régulièrement ressortir les mêmes préoccupations : Sera-t-il interopérable ? Est-ce véritablement une norme ? Comment l’intégrité du signal est-elle maintenue sur de longues distances avec le PAM4 ?
Cet article aborde ces questions de manière structurée et axée sur l'ingénierie. Vous découvrirez comment la norme 100GBASE-LR1 préserve l'intégrité du signal sur fibre monomode, comment elle se compare aux autres formats optiques 100G et comment choisir la solution la plus adaptée. émetteur-récepteur pour la conception de votre réseau sans risquer de problèmes de compatibilité ou de performance.
À la fin de cet article, vous aurez une compréhension claire et pratique de la place qu'occupe la technologie LR1 dans les réseaux optiques modernes, et des situations où elle constitue le bon choix pour des déploiements 100G évolutifs et rentables.
🟨 Qu'est-ce que 100GBASE-LR1 ?
Le 100GBASE-LR1 est un type d'émetteur-récepteur optique Ethernet 100 Gigabit conçu pour la transmission sur fibre monomode (SMF) à l'aide d'une seule longueur d'onde (lambda). En d'autres termes, il s'agit d'une solution optique 100G moderne qui transmet le signal complet de 100 Gbit/s sur un seul canal optique au lieu de le répartir sur plusieurs longueurs d'onde.
Au fond, le LR1 représente un changement de philosophie dans la conception optique. Le 100G traditionnel modules optiques Les technologies comme LR4 utilisent quatre longueurs d'onde distinctes (4 voies de 25 Gbit/s), ce qui nécessite un multiplexage optique et des composants internes plus complexes. À l'inverse, LR1 utilise un seul canal optique à environ 1 310 nm, combiné à la modulation d'amplitude d'impulsion à 4 niveaux (PAM4), pour atteindre le débit de données maximal sur une seule voie. On parle alors d'une architecture « 100 Gbit/s à une seule longueur d'onde ».
Définition simple :
100GBASE-LR1 = Un module optique Ethernet 100G à longueur d'onde unique pour une portée jusqu'à ~10 km sur fibre monomode utilisant la modulation PAM4.
Caractéristiques clés de 100GBASE-LR1
- Conception à une seule voie lambda (1×100G)
- Fonctionnement à une longueur d'onde de 1310 nm
- Modulation PAM4 (efficacité spectrale supérieure à NRZ)
- LC duplex interface sur fibre monomode (OS2)
- Portée typique : jusqu’à 10 km (avec FEC (selon la conception du système)
Cette architecture simplifiée réduit le nombre de composants optiques à l'intérieur du module, ce qui a souvent pour conséquence :
- Faible consommation d'énergie
- Coût réduit par rapport au LR4
- Évolutivité facilitée pour les plateformes de commutation haute densité
Tout ce que vous devez savoir sur 100GBASE-LR1
Les questions concernant la norme 100GBASE-LR1 proviennent d'un public varié, allant des experts techniques aux utilisateurs finaux, en passant par les personnes souhaitant simplement apprendre. Chaque groupe aborde le sujet avec des objectifs différents, mais tous cherchent à résoudre des problèmes pratiques liés au déploiement, à la compatibilité ou à la compréhension de la technologie optique 100G moderne.
1. Ingénieurs réseau et architectes de centres de données
Ce groupe est chargé de concevoir et de déployer à grande échelle des réseaux à haut débit, notamment dans les centres de données cloud et les environnements d'interconnexion métropolitains.
Leurs principaux axes de recherche sont :
- Comment LR1 s'intègre aux architectures leaf-spine et aux conceptions d'interconnexion de centres de données (DCI)
- La question de savoir si LR1 peut réellement remplacer LR4 dans les nouveaux déploiements 100G
- Comprendre l'intégrité du signal, le bilan optique et les limitations de portée sur fibre monomode (SMF)
Pour eux, LR1 est considéré comme une option d'optimisation de conception qui influe à la fois sur les performances et sur l'évolutivité à long terme.
2. Équipes Achats et Infrastructure informatique
Ce public est motivé par la maîtrise des coûts, la stratégie des fournisseurs et la gestion des risques liés au déploiement.
Leurs principales préoccupations sont les suivantes :
- Comparaison des coûts entre les optiques 100GBASE-LR1, LR4 et FR/DR
- Les problèmes de compatibilité tels que le codage du fournisseur, les restrictions du firmware et interrupteur validation du support
- La possibilité de déployer LR1 en toute sécurité dans des environnements optiques multi-fournisseurs ou mixtes reste à déterminer.
En pratique, LR1 est souvent considéré comme une alternative rentable, mais seulement après confirmation interopérabilité et la prise en charge de la plateforme.
3. Chercheurs et apprenants techniques
Ce groupe s'attache à comprendre le fonctionnement conceptuel de l'Ethernet 100G moderne.
Leurs intérêts typiques incluent :
- Que signifie l'architecture 100G à une seule bande passante Lambda ?
- Comment la modulation PAM4 permet une transmission de 100 Gbit/s sur une seule longueur d'onde
- Comment LR1 se compare-t-il aux autres normes optiques comme LR4, DR et FR ?
Pour ce public, LR1 s'inscrit dans un effort plus large visant à comprendre l'évolution des technologies optiques Ethernet et de signalisation à haut débit.
Ensemble, ces perspectives montrent que 100GBASE-LR1 n'est pas seulement une spécification, mais un point de décision pratique dans la conception des réseaux optiques modernes, la stratégie d'approvisionnement et les parcours d'apprentissage Ethernet de nouvelle génération.
Pourquoi la norme 100GBASE-LR1 est importante aujourd'hui
LR1 s'inscrit dans une transition industrielle plus large vers des réseaux optiques simplifiés et à haut rendement. Au lieu d'accroître la complexité par l'ajout de longueurs d'onde, les conceptions modernes visent à :
- Réduire le nombre de voies optiques
- Améliorer la densité des ports
- Énergie par bit inférieure
- Préparez-vous à une transition en douceur vers les technologies 200G et 400G à bande unique Lambda.
Cela fait du LR1 non seulement un remplacement des anciens modèles LR4, mais aussi une étape fondamentale dans l'optique Ethernet de nouvelle génération.
Dans la section suivante, nous explorerons comment la norme 100GBASE-LR1 maintient l'intégrité du signal sur fibre monomode et pourquoi les technologies PAM4 et FEC jouent un rôle essentiel pour garantir une transmission stable sur de longues distances.
🟨 Comment la norme 100GBASE-LR1 préserve l'intégrité du signal sur fibre monomode
L'un des défis d'ingénierie les plus critiques dans la conception du 100GBASE-LR1 est le maintien d'une intégrité de signal stable sur les liaisons à fibre monomode (SMF) longue distance. Contrairement à optique à courte portée, le LR1 est conçu pour des distances allant jusqu'à l'échelle métropolitaine (généralement autour de 10 km), où l'atténuation, la dispersion et le bruit deviennent des facteurs importants.
Pour garantir une transmission fiable, le LR1 combine plusieurs technologies clés : fonctionnement à une longueur d’onde de 1 310 nm, modulation PAM4, correction d’erreurs sans voie de retour (FEC) et une conception optique soignée. bilan de puissance.
1. Fonctionnement à une longueur d'onde de 1310 nm
La norme 100GBASE-LR1 fonctionne à une longueur d'onde de 1310 nm, qui se situe dans la fenêtre de transmission optimale pour la fibre monomode.
Cette longueur d'onde est largement utilisée car :
- Il connaît des faibles atténuation de la fibre sur de longues distances
- Elle évite les problèmes importants de dispersion chromatique rencontrés dans d'autres bandes de fréquences.
- Elle offre un équilibre entre portée et rentabilité
Comparée aux optiques à longueur d'onde plus courte (par exemple, 850 nm utilisé en multimode), la longueur d'onde de 1310 nm est bien mieux adaptée à une transmission stable à longue distance de 100G sur SMF.
2. Signalisation PAM4 pour une efficacité accrue
Contrairement à la signalisation NRZ (Non-Return-to-Zero) traditionnelle utilisée dans les anciennes générations d'Ethernet, LR1 utilise la PAM4 (Pulse Amplitude Modulation avec 4 niveaux de signal).
La modulation PAM4 augmente le nombre de bits par symbole, permettant un débit de 100 Gbit/s sur une seule longueur d'onde.
Ça signifie:
- Chaque symbole comporte 2 bits au lieu de 1
- Le débit de signalisation est réduit par rapport à NRZ pour un même débit.
- L'utilisation du spectre optique devient plus efficace
Cependant, PAM4 introduit également :
De ce fait, le maintien de l'intégrité du signal devient nettement plus difficile qu'avec les anciennes normes optiques.
3. Correction d'erreurs directe (FEC)
Pour compenser la sensibilité accrue aux erreurs du PAM4, la correction d'erreurs directe (FEC) est essentielle dans les systèmes LR1.
FEC fonctionne en :
- Détection et correction des erreurs de bits côté récepteur
- Récupération de données même en cas de dégradation de la qualité du signal
- Augmenter la distance de transmission utilisable sans augmenter la puissance optique
Dans la pratique, les liaisons LR1 ne sont pas conçues pour fonctionner de manière fiable sans FEC, en particulier sur de longues distances proches de la limite supérieure de leur portée.
4. Conception du budget optique
Le bilan optique définit la perte admissible entre l'émetteur et le récepteur tout en maintenant une communication fiable.
Les principaux facteurs contribuant aux pertes sont les suivants :
- Atténuation de la fibre (perte en fonction de la distance)
- Pertes au niveau des connecteurs et des épissures
- Pénalités liées à la dispersion
- Vieillissement et facteurs environnementaux
Pour LR1, les concepteurs du système équilibrent soigneusement :
Un budget optique correctement conçu garantit que le signal LR1 reste dans une plage de détection stable même dans les scénarios de déploiement les plus défavorables.
5. Pourquoi l'intégrité du signal est importante dans les liaisons 100G longue portée
À mesure que les débits de données augmentent jusqu'à 100G et au-delà, l'intégrité du signal devient le facteur déterminant de la fiabilité du réseau.
Dans les déploiements LR1, une mauvaise intégrité du signal peut entraîner :
- Surface de taux d'erreur binaire (BER)
- Défaillance de la liaison ou connectivité intermittente
- Distance de transmission effective réduite
- Dépendance accrue aux cycles de correction FEC
Ceci est particulièrement important dans :
- Liaisons d'interconnexion de centres de données (DCI)
- connexions de la colonne vertébrale feuille-épine
- Réseaux d'agrégation métropolitains
Contrairement aux systèmes optiques à courte portée où les marges sont importantes, le LR1 fonctionne plus près des limites physiques de la transmission PAM4 à haut débit. De ce fait, une conception rigoureuse de la stabilité de la longueur d'onde, de la qualité de la modulation et de l'équilibre de la puissance optique est essentielle pour garantir des performances constantes.
Dans la section suivante, nous comparerons 100GBASE-LR1 et LR4, en nous concentrant sur les différences d'architecture, les implications en termes de coûts et les décisions de déploiement concrètes.
🟨 100GBASE-LR1 vs. LR4 : Quelle est la véritable différence ?

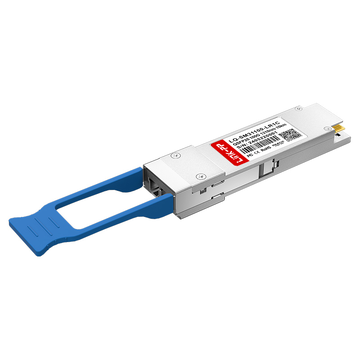

À première vue, 100GBASE-LR1 (comme QSFP-100G-LR)et 100GBASE-LR4 Elles peuvent sembler offrir le même résultat — un débit Ethernet de 100 Gbit/s sur fibre monomode. Cependant, leurs architectures sous-jacentes sont fondamentalement différentes, et ces différences influent directement sur le coût, la compatibilité, la consommation d'énergie et l'évolutivité à long terme.
Comprendre cette comparaison est essentiel pour toute personne concevant ou mettant à niveau un réseau 100G.
▶ Architecture de longueur d'onde : conception à voie unique ou à voies multiples
La différence la plus importante réside dans la manière dont chaque norme atteint une transmission de 100 Gbit/s.
100GBASE-LR4
LR4 utilise une architecture multi-lambda :
- 4 longueurs d'onde × 25 Gbit/s chacune
- Chaque voie transporte une partie du signal total de 100G.
- Nécessite un multiplexage/démultiplexage optique à l'intérieur du module
100GBASE-LR1
LR1 utilise une architecture à une seule fonction lambda :
- 1 longueur d'onde × 100 Gbit/s
- Signal complet transmis sur un seul canal optique
- Aucune séparation de longueur d'onde optique requise
En termes simples:
LR4 = « 4 voies de circulation »
LR1 = « 1 voie rapide à grande vitesse »
▶ Technologie de modulation : NRZ vs. PAM4
La méthode de modulation constitue une autre distinction clé.
LR4 utilise NRZ (signalisation à 2 niveaux), tandis que LR1 utilise PAM4 (signalisation à 4 niveaux).
LR4 (NRZ)
- 1 bit par symbole
- Plus tolérant au bruit
- Plusieurs longueurs d'onde sont nécessaires pour atteindre 100 G.
LR1 (PAM4)
- 2 bits par symbole
- efficacité spectrale plus élevée
- Plus sensible au bruit et nécessite un DSP + FEC
Compromis :
- LR4 = signalisation plus simple, complexité optique accrue
- LR1 = optique simplifiée, traitement électronique plus poussé
▶ Portée et distance de transmission
Les LR1 et LR4 sont tous deux conçus pour une longue portée de 100G sur fibre monomode, mais leurs caractéristiques de déploiement pratiques diffèrent.
| Standard |
Portée typique |
Type de fibre |
| LR4 |
Jusqu'à ~10 km |
SMF |
| LR1 |
Jusqu'à environ 10 km (selon le système) |
SMF |
Aperçu clé :
- Le LR4 a été largement déployé et a fait ses preuves au fil du temps.
- LR1 atteint une portée similaire mais repose davantage sur l'optimisation DSP + FEC
▶ Risques liés à l'interopérabilité et à la compatibilité
C'est l'une des différences les plus importantes dans le monde réel.
interopérabilité LR4
- Basé sur une conception optique multivoies établie
- Largement pris en charge par les plateformes 100G existantes
- Généralement stable dans les environnements multi-fournisseurs (avec un codage correct)
interopérabilité LR1
- Nécessite un hôte compatible PAM4
- Prise en charge non garantie sur les cartes de ligne ou les commutateurs plus anciens
- Plus sensible aux différences de mise en œuvre propres à chaque fournisseur
Réalité du secteur : même si les deux sont « 100G LR », LR1 et LR4 ne sont pas interchangeables.
Il s'agit d'une source fréquente de problèmes de déploiement évoqués dans les communautés d'ingénieurs, notamment lors de la combinaison de solutions optiques de différents fournisseurs ou de la mise à niveau d'infrastructures existantes.
▶ Impact sur les coûts, la puissance et l'approvisionnement
LR4 (ancien modèle)
- Nombre de composants optiques plus élevé (4 lasers)
- Complexité de fabrication plus élevée
- Coût par module généralement plus élevé
- Architecture mature mais moins efficace
LR1 (nouveau modèle)
- La conception à laser unique réduit la complexité optique
- Consommation d'énergie réduite par port
- Souvent plus rentable à grande échelle
- Mieux adapté à la commutation haute densité de nouvelle génération
Aperçu des achats :
- Le LR4 est souvent choisi pour sa compatibilité et sa stabilité héritée.
- LR1 est privilégié pour les nouveaux déploiements et une mise à l'échelle optimisée en termes de coûts.
▶ Leçons stratégiques à retenir
Le choix entre LR1 et LR4 n'est pas seulement technique, il est aussi architectural.
- LR4 représente une ère optique mature et multivoies
- LR1 représente un passage à l'optique Ethernet mono-lambda pilotée par DSP
Dans la conception moderne des centres de données, le LR1 est de plus en plus privilégié pour son évolutivité et son rapport coût-efficacité, tandis que le LR4 reste pertinent dans les environnements anciens ou soumis à des contraintes de compatibilité.
Ensuite, nous verrons comment la norme 100GBASE-LR1 se compare aux technologies optiques DR et FR, et comment choisir la solution adaptée aux différentes distances de liaison et architectures.
🟨 100GBASE-LR1 vs. DR vs. FR : Quelle optique à une seule lame convient à votre Link ?
Alors que l'Ethernet 100G évolue vers des architectures à une seule bande passante, trois normes optiques clés dominent les déploiements modernes : 100GBASE-DR (comme QSFP-100G-DR-S), 100GBASE-FR (comme QSFP-100G-FR-S), et 100GBASE-LR1 (comme QSFP-100G-LR-SBien qu'ils puissent paraître similaires car ils reposent tous sur une signalisation PAM4 à haut débit sur fibre monomode, ils sont conçus pour des distances de transmission et des rôles au sein du réseau très différents.
Le choix de la solution appropriée dépend principalement de la distance de liaison, de la topologie et du rapport coût-efficacité.
1. Aperçu rapide basé sur la distance
La manière la plus simple de comprendre la différence est par la portée :
| Standard |
Portée typique |
Case Study |
| 100GBASE-DR |
~ 500 m |
Liaisons de centres de données à courte portée |
| 100GBASE-FR |
~2 XNUMX XNUMX XNUMX km |
Interconnexion des centres de données au sein du campus / en périphérie métropolitaine |
| 100GBASE-LR1 |
~10 XNUMX XNUMX XNUMX km |
Réseaux Metro DCI et campus plus étendus |
Cette progression montre une hiérarchie de conception claire : DR → FR → LR1 = augmentation de la portée et du budget de liaison.
2. 100GBASE-DR : Liaisons haute densité à courte portée
DR (Data Center Reach) est conçu pour les environnements de commutation à courte distance et à haute densité.
Principales caractéristiques:
- ~500 mètres sur fibre monomode
- Longueur d'onde unique de 1310 nm
- Modulation PAM4
- Optimisé pour les connexions feuille-épine au sein d'un centre de données
Cas d'utilisation typique :
- Connexions rack à rack ou pod à pod au sein des centres de données hyperscale
La reprise après sinistre est l'option la plus rentable par port, mais sa portée est limitée.
3. 100GBASE-FR : Interconnexion de centres de données de milieu de gamme
FR (Far Reach) étend encore davantage le concept de lambda unique.
Principales caractéristiques:
- Portée d'environ 2 km au-dessus de SMF
- Conception à longueur d'onde unique de 1310 nm
- PAM4 + DSP + FEC requis
- Un équilibre entre le coût et la distance
FR est conçu pour les liaisons 100G de moyenne portée où DR est insuffisant mais LR1 est surdimensionné.
Cas d'utilisation typique :
- centres de données du campus
- Liens entre bâtiments
- Agrégation en périphérie du métro
Le protocole FR est souvent considéré comme le « point idéal » pour les déploiements 100G à moyenne distance.
4. 100GBASE-LR1 : Solution mono-lambda longue portée
LR1 est conçu pour une connectivité longue distance à l'échelle métropolitaine.
Principales caractéristiques:
- Portée jusqu'à ~10 km (selon la conception du système)
- Longueur d'onde unique de 1310 nm
- Modulation PAM4 avec des exigences DSP plus élevées
- Budget optique plus élevé comparé à DR et FR
Cas d'utilisation typique :
- Interconnexion de centre de données (DCI)
- Réseaux d'agrégation métropolitains
- Liaisons principales à l'échelle de la ville ou du campus
LR1 est l'option la plus évolutive de la famille 100G à une seule bande passante pour les scénarios de longue portée.
5. Comment choisir la bonne optique 100G
La décision est principalement motivée par la distance et le style architectural, et pas seulement par le coût.
✔ Choisissez DR si :
- Vos liens se trouvent au sein d'un seul centre de données.
- La distance est inférieure à ~500 m
- Vous avez besoin d'une densité de ports maximale et d'un coût par connexion minimal.
✔ Choisissez FR si :
- Vos liens s'étendent jusqu'à environ 2 km
- Vous reliez des bâtiments ou des installations voisines
- Vous recherchez un équilibre entre coût et portée
✔ Choisissez LR1 si :
- Vos liens approchent à environ 10 km
- Vous construisez des réseaux métropolitains ou DCI
- Vous avez besoin d'une architecture mono-lambda évolutive.
6. Perspective stratégique : Pourquoi le lambda unique est important
DR, FR et LR1 partagent tous une tendance majeure du secteur : le passage de l'optique multivoie à l'Ethernet basé sur la modulation PAM4 à une seule bande.
Ce changement entraîne :
- Complexité optique réduite
- Densité de ports plus élevée
- Passage facilité aux générations 200G et 400G
- Coût par bit réduit au fil du temps
Cependant, cela accroît également la dépendance à l'égard de :
- Traitement DSP
- Correction FEC
- validation de la compatibilité de la plateforme
Key A emporter
- DR = portée la plus courte, densité la plus élevée
- FR = connectivité équilibrée de milieu de gamme
- LR1 = solution métropolitaine et DCI à longue portée et évolutive
Plutôt que d'être en concurrence, ces trois normes forment une boîte à outils optique optimisée en termes de distance pour les réseaux 100G modernes.
Nous examinerons ensuite les considérations de compatibilité pour la norme 100GBASE-LR1, notamment le codage du fournisseur, la prise en charge des commutateurs et les risques de déploiement concrets.
🟨 Vérifications de compatibilité avant le déploiement de 100GBASE-LR1
Bien que la norme 100GBASE-LR1 respecte les standards Ethernet et soit largement adoptée dans les conceptions modernes de centres de données, les déploiements dans le monde réel échouent souvent non pas en raison des performances optiques, mais en raison d'incompatibilités entre les optiques, les commutateurs et les configurations système.
En pratique, la norme « 100G LR1 » n’est pas toujours compatible avec toutes les plateformes. Une validation appropriée est essentielle avant le déploiement.
① Assistance pour les cartes de ligne et les plateformes
Le premier et le plus important contrôle consiste à vérifier si l'interrupteur ou toupie Compatible avec les optiques LR1.
Même si un appareil prend en charge les ports 100G, cela ne garantit pas la compatibilité avec tous les types d'optiques 100G.
Considérations clés:
- Certaines cartes de ligne 100G plus anciennes ne prennent en charge que le profil LR4 ou certains profils QSFP28 100G spécifiques.
- LR1 nécessite un matériel compatible PAM4 et une prise en charge DSP
- Des mises à jour du micrologiciel ou du système d'exploitation peuvent être nécessaires pour l'activation.
Information importante : Deux appareils dotés de ports « 100G QSFP28 » peuvent se comporter différemment selon… ASIC génération et matrice de support optique.
② Codage fournisseur et verrouillage optique
L'un des problèmes de déploiement les plus courants provient du codage des émetteurs-récepteurs spécifique au fournisseur.
Les commutateurs modernes peuvent :
- Accepter par défaut uniquement les optiques codées OEM
- Refuser les tiers modules émetteurs-récepteurs optiques sauf si le mode de compatibilité est activé
- Configuration manuelle requise pour « autoriser l'émetteur-récepteur non pris en charge »
Ça signifie:
- Un module LR1 physiquement identique peut fonctionner sur une plateforme.
- Mais être bloqué ou signalé sur un autre
Point clé à retenir : « Une norme identique » ne garantit pas « un comportement d’acceptation identique » entre les différents fournisseurs.
③ Exigences relatives à la correction d'erreurs directes (FEC)
Le FEC n'est pas optionnel pour 100GBASE-LR1 dans la plupart des déploiements réels.
Comme le LR1 utilise la modulation PAM4, les marges de signal sont plus étroites, ce qui rend la correction d'erreurs essentielle.
Le FEC réduit le taux d'erreur binaire (BER) en corrigeant les erreurs de transmission au niveau du récepteur.
Pourquoi la FEC est importante :
- Améliore la stabilité de la liaison sur de longues distances
- Compense la sensibilité du signal PAM4
- Permet un fonctionnement proche des limites de puissance optique
Risque de déploiement :
Si la correction d'erreurs sans voie de retour (FEC) est désactivée ou incompatible entre les points de terminaison :
- Le lien peut ne pas s'afficher.
- Ou présenter des performances instables sous charge
④ Validation de la configuration des commutateurs et des ports
Même si le matériel prend en charge LR1, la configuration des ports doit correspondre aux exigences optiques.
La liste de contrôle comprend :
- Configuration correcte de la vitesse du port (mode 100G activé)
- Mode FEC correspondant aux deux extrémités
- Détection correcte du type d'émetteur-récepteur (profil QSFP28 LR1)
- S'assurer qu'aucune priorité de compatibilité forcée ne bloque la négociation
Problème courant dans le monde réel : les ports configurés pour un comportement LR4 peuvent ne pas gérer correctement les optiques LR1 en raison de différences au niveau des exigences électriques et optiques.
⑤ « Même nom optique » ne signifie pas même comportement
L'un des aspects les plus mal compris des optiques 100G est leur dénomination.
Par exemple :
- « 100G LR » peut faire référence à LR4 dans un écosystème de fournisseur.
- La même étiquette peut désigner LR1 dans une autre génération.
- Certaines plateformes considèrent LR1, LR4 et même FR comme interchangeables dans la dénomination de l'interface utilisateur, mais pas dans le comportement matériel.
Pourquoi cela se produit :
- Les noms commerciaux ne sont pas toujours strictement standardisés d'un fournisseur à l'autre.
- Le support ASIC interne définit le comportement réel
- L'architecture des voies optiques (voie unique ou multivoie) est fondamentalement différente.
Aperçu critique :
Même si deux modules émetteurs-récepteurs Les deux sont étiquetés « 100G LR », ils peuvent :
- Utiliser une modulation différente (PAM4 vs NRZ)
- Exiger différents profils FEC
- Être physiquement incompatible au niveau optique
⑥ Résumé des meilleures pratiques de déploiement
Avant de déployer 100GBASE-LR1, vérifiez toujours :
- ✔ Matrice de compatibilité ASIC et carte de ligne
- ✔ Restrictions de codage du fournisseur ou exigences de déverrouillage
- ✔ Cohérence de la configuration FEC aux deux extrémités
- ✔ Profil de port et mode optique corrects
- ✔ Compatibilité physique réelle (et non pas seulement une similarité de nom)
La norme 100GBASE-LR1 est une solution optique standardisée, mais son déploiement réussi dépend fortement de la compatibilité de la plateforme et de la configuration au niveau du système, et pas seulement des spécifications de l'émetteur-récepteur lui-même.
Dans les réseaux modernes, le plus grand risque n'est pas la performance optique, mais l'interopérabilité présumée basée uniquement sur la dénomination.
Pour finir, nous proposerons un guide pratique de déploiement et un cadre de décision pour choisir entre la technologie LR1 et d'autres options optiques 100G dans des réseaux réels.
🟨 Cas d'utilisation typiques du 100GBASE-LR1 dans les centres de données et les réseaux de campus
Grâce à sa conception monomode 100G, sa portée d'environ 10 km et son architecture économique, la norme 100GBASE-LR1 s'adapte à un large éventail de scénarios de réseaux modernes. Elle est particulièrement intéressante lorsque la distance dépasse les limites de la bande passante (2 km) mais que la complexité du DWDM complet ou de la technologie LR4 traditionnelle n'est pas nécessaire.
Vous trouverez ci-dessous les scénarios de déploiement les plus courants et les plus pratiques où LR1 offre la plus grande valeur ajoutée.
♦ Interconnexion des centres de données (DCI)
L'un des principaux cas d'utilisation du LR1 est l'interconnexion des centres de données.
Pourquoi LR1 fonctionne bien :
- Prend en charge jusqu'à environ 10 km sur fibre monomode
- Élimine le besoin d'optiques LR4 multi-longueurs d'onde
- Coût et consommation d'énergie réduits par rapport aux solutions DCI traditionnelles
Scénarios typiques :
- Connexion de deux centres de données situés dans la même zone métropolitaine
- Liaison des sites principaux et de secours
- Bande passante élevée trafic est-ouest entre les installations
LR1 offre une alternative simplifiée et évolutive à LR4 pour les liaisons DCI de courte à moyenne distance.
♦ Architecture en feuille et épine dorsale dans les grands centres de données
Dans les centres de données à grande échelle, toutes les liaisons ne sont pas courtes. Certaines connexions spine-à-spine ou entre pods peuvent dépasser les distances typiques de reprise après sinistre/reprise après sinistre.
Où LR1 s'intègre :
- Liens feuille-épine ou épine-épine à longue distance
- Infrastructures de centres de données à l'échelle d'un bâtiment ou d'un campus
- Environnements de commutation haute densité nécessitant moins de composants optiques par port
Avantage clé :
- Maintient une densité portuaire élevée tout en étendant sa portée au-delà de 2 km
LR1 permet d'allonger les liaisons dorsales sans modifier l'architecture ni ajouter de complexité.
♦ Réseaux de campus et inter-bâtiments
Les campus d'entreprises et les réseaux universitaires nécessitent souvent une connectivité haut débit fiable entre les bâtiments.
Pourquoi LR1 est idéal :
- Couvre des distances jusqu'à environ 10 km sans amplification
- Utilise une infrastructure de fibre monomode OS2 standard
- Permet d'éviter les coûts de Émetteurs-récepteurs DWDM pour des distances modérées
Déploiements typiques :
- Liens entre le centre et la distribution sur le campus
- Regroupement inter-bâtiments
- Connexions dorsales d'entreprise à haute capacité
LR1 livre de qualité opérateur Des performances sans la complexité des opérateurs de téléphonie mobile.
♦ Agrégation Metro Edge et d'accès
Au bord de réseaux de métroLes opérateurs doivent agréger le trafic provenant de plusieurs points d'accès et le transmettre aux réseaux centraux.
Avantages du LR1 en périphérie des métropoles :
- Gère les liens d'agrégation plus longs (au-delà des capacités FR)
- Prend en charge les liaisons montantes haut débit de 100 Gbit/s
- Réduit la complexité optique par rapport aux systèmes multi-lambda
Cas d'utilisation:
- L'agrégation bascule vers le cœur métropolitain
- nœuds périphériques FAI
- Support du transport 5G et du fronthaul/backhaul
Le LR1 est de plus en plus utilisé comme composant de base économique dans les réseaux Ethernet à l'échelle métropolitaine.
♦ Migration des architectures LR4 vers les architectures à lambda unique
L'un des principaux facteurs favorisant l'adoption du LR1 est la migration depuis les optiques LR4 existantes.
Pourquoi les organisations migrent-elles ?
- Réduire le coût par port 100G
- Faible consommation d'énergie
- Simplifier l'architecture optique
- S'aligner sur l'évolution future mono-lambda 200G/400G
Considérations relatives à la migration :
- Assurer la prise en charge de la plateforme pour PAM4 et FEC
- Validez l'interopérabilité avant de remplacer les liaisons LR4
- Planifier des mises à niveau progressives dans des environnements mixtes
LR1 n'est pas seulement un remplacement, c'est une voie de mise à niveau tournée vers l'avenir vers l'optique Ethernet de nouvelle génération.
Clé à emporter: La norme 100GBASE-LR1 est particulièrement adaptée aux environnements où :
- La distance dépasse 2 km (limite FR) mais reste inférieure à ~10 km
- Haute bande passante et la rentabilité sont toutes deux nécessaires
- La conception du réseau privilégie une optique mono-lambda plus simple et évolutive.
Des interconnexions de centres de données aux réseaux dorsaux de campus et aux réseaux périphériques métropolitains, LR1 offre une solution équilibrée qui combine portée, efficacité et architecture évolutive, ce qui en fait l'un des choix optiques 100G les plus stratégiques aujourd'hui.
🟨 Erreurs courantes lors du choix de la 100GBASE-LR1
Malgré ses avantages, la norme 100GBASE-LR1 est fréquemment mal appliquée dans les déploiements réels. La plupart des problèmes ne proviennent pas de l'optique elle-même, mais d'hypothèses erronées concernant la compatibilité, la configuration et la conception des liaisons. Ce sont précisément ces difficultés qui sont régulièrement rencontrées dans les forums d'ingénierie et les projets concrets.
1. Mélanger LR1 et LR4 et espérer une interopérabilité
L'une des erreurs les plus courantes consiste à supposer que LR1 et LR4 peuvent fonctionner ensemble parce qu'ils sont tous deux étiquetés « 100G LR ».
La réalité:
- LR1 = longueur d'onde unique (PAM4)
- LR4 = quatre longueurs d'onde (NRZ)
- Des architectures optiques complètement différentes
Résultat:
- Les liens ne s'établiront pas
- Aucune compatibilité de signal optique au niveau du couche physique
Point clé à retenir : Avoir la même vitesse (100G) ne signifie pas avoir la même technologie.
2. Ignorer les exigences de la FEC
Un autre problème fréquent consiste à négliger les paramètres de correction d'erreurs sans voie de retour (FEC).
Pourquoi cela compte:
- LR1 utilise le PAM4, qui présente des marges de signal plus étroites.
- Le FEC est requis pour maintenir un taux d'erreur binaire (BER) acceptable.
Sans FEC, les liaisons PAM4 subissent un taux d'erreur binaire (BER) et une instabilité nettement plus élevés.
Que se passe-t-il si on l'ignore ?
- Le lien peut ne pas s'afficher.
- Erreurs intermittentes sous charge
- Distance de transmission effective réduite
Bonne pratique : vérifiez toujours que la correction d’erreurs (FEC) est activée et cohérente aux deux extrémités de la liaison.
3. En supposant que tous les systèmes optiques 100G soient interopérables
De nombreux utilisateurs supposent que n'importe quel module QSFP28 100G fonctionnera avec un autre, quel que soit son type.
L'idée fausse :
- « Si les deux extrémités sont à 100G, elles devraient se connecter. »
La réalité:
- Différentes normes (LR1, LR4, FR, DR) sont utilisées :
- Différents schémas de modulation
- Différentes structures de voies
- Différents budgets optiques
Résultat : Optique incompatible = absence de liaison ou performances instables.
Point clé à retenir : 100G est une classe de vitesse, et non une garantie d’interopérabilité.
4. Acheter en fonction de la marque plutôt que du budget d'accès
Une erreur subtile mais cruciale consiste à choisir ses optiques en fonction de leur nom ou de leur prix, plutôt que des exigences réelles de la liaison.
Exemple courant :
- Choisir du LR1 pour une liaison courte de 100 m (surdimensionné)
- Choix de FR pour une liaison de 5 km (portée insuffisante)
Ce qu’il faudrait plutôt évaluer :
- Distance et type de fibre (SMF vs. MMF)
- Perte totale de liaison (connecteurs, épissures)
- Marge requise pour la stabilité
- Facteurs environnementaux et liés au vieillissement
La bonne approche : concevoir en fonction du budget optique, et non du slogan marketing.
5. Négliger la compatibilité de la plateforme et du fournisseur
Même lorsque l'optique elle-même est correcte, des problèmes de compatibilité peuvent survenir à cause de :
- Limitations du firmware du commutateur
- Restrictions de codage des fournisseurs
- Absence de prise en charge LR1 sur les matériels plus anciens
Résultat concret :
- Optique non reconnue
- Port désactivé ou en état d'erreur
- Des dérogations manuelles sont nécessaires
Bonne pratique : toujours vérifier la compatibilité avec :
- Matrice de support des fournisseurs de commutateurs
- Modules tiers testés (le cas échéant)
6. Omettre les tests en conditions réelles avant le déploiement
Une autre étape souvent négligée consiste à ne pas valider les liaisons LR1 dans un environnement contrôlé avant le déploiement en production.
Risques:
- Incohérence inattendue du FEC
- Dégradation du signal sous charge
- différences de comportement propres au fournisseur
Recommandation:
- Test des liens LR1 en phase de test
- Vérifier la stabilité, le taux d'erreur binaire (BER) et les indicateurs de surveillance
- Vérifier l'interopérabilité avant la mise à l'échelle
La plupart des problèmes de déploiement du 100GBASE-LR1 sont liés à des hypothèses, et non à la technologie.
Évitez ces erreurs courantes :
- ❌ Mélanger LR1 et LR4
- ❌ Ignorer les exigences de la FEC
- ❌ En supposant que toutes les optiques 100G soient compatibles
- ❌ Choisir des solutions optiques en fonction de leur nom plutôt que de leur budget de liens
En vous concentrant sur l'architecture, la compatibilité et les conditions réelles de liaison, vous pouvez tirer pleinement parti des avantages de LR1, sans rencontrer les pièges coûteux que de nombreuses équipes rencontrent lors du déploiement.
🟨 FAQ : Principes de base du 100GBASE-LR1, longueur d’onde, débit Ethernet et portée
- Longueur d'onde: ~ 1310 nm
- La vitesse: 100 Gbps
- Atteindre: Jusqu'à ~10 km
- Fibre: Monomode (OS2)
- connecteur: LC duplex
- Modulation: PAM4
- FEC : Requis
❓ Quelle est la longueur d'onde du 100GBASE-LR1 ?
La norme 100GBASE-LR1 fonctionne à une longueur d'onde centrale d'environ 1310 nm. Cette longueur d'onde est optimisée pour la fibre monomode (SMF), offrant une faible atténuation et des performances stables sur de longues distances.
❓ Quel est le débit Ethernet 100G ?
L'Ethernet 100G (100GbE) offre un débit de données de 100 gigabits par seconde (100 Gbit/s). En LR1, ce débit est atteint grâce à la modulation PAM4, qui transmet 2 bits par symbole sur une seule voie optique.
❓ Quelle est la portée typique du 100GBASE-LR1 ?
La norme 100GBASE-LR1 prend généralement en charge des distances de transmission allant jusqu'à 10 km sur fibre monomode (OS2). La portée réelle peut varier en fonction de :
- Perte de liaison (connecteurs, épissures)
- Mise en œuvre de la FEC
- Conception du système et marge
❓ La norme 100GBASE-LR1 est-elle une norme IEEE ?
Oui. La norme 100GBASE-LR1 est définie dans la section suivante : IEEE 802.3 Norme pour l'Ethernet 100G. Elle s'inscrit dans la transition du secteur vers une optique 100G à une seule bande passante utilisant la signalisation PAM4.
❓ Quel type de connecteur utilise le 100GBASE-LR1 ?
La plupart des émetteurs-récepteurs 100GBASE-LR1 utilisent un connecteur LC duplex. Cela permet la transmission et la réception sur deux fibres (Tx/Rx) dans les systèmes de câblage monomodes standard.
❓ Quel type de fibre est requis pour 100GBASE-LR1 ?
La norme 100GBASE-LR1 nécessite une fibre monomode (SMF), généralement OS2. Fibre multimode (MMF) Cette fonctionnalité n'est pas prise en charge en raison des limitations de distance et de longueur d'onde.
❓ La norme 100GBASE-LR1 nécessite-t-elle la correction d'erreurs (FEC) ?
Oui, la correction d'erreurs sans voie de retour (FEC) est généralement requise. Étant donné que LR1 utilise la signalisation PAM4, la FEC est essentielle pour :
- Maintenir un faible taux d'erreur binaire (TEB)
- Assurer une transmission stable sur de longues distances
❓ La norme 100GBASE-LR1 est-elle adaptée à une utilisation en centre de données ?
Oui. La norme 100GBASE-LR1 est largement utilisée dans les centres de données, notamment pour :
- Interconnexion de centre de données (DCI)
- Liens vers le réseau fédérateur du campus
- Agrégation en périphérie du métro
Il est particulièrement adapté aux distances supérieures à 2 km, où les optiques FR sont insuffisantes.
🟨 Comment choisir les bons modules 100GBASE-LR1
Choisir le bon émetteur-récepteur 100GBASE-LR1 ne se résume pas à respecter une spécification ; il s’agit de garantir des performances fiables, une compatibilité totale et une évolutivité à long terme de votre réseau.
En tenant compte de tous les éléments abordés dans ce guide, la décision devrait suivre une démarche d'évaluation claire et pratique.
Commencez par la distance de liaison et l'application
Avant de choisir un module, définissez votre scénario de déploiement réel :
- Jusqu'à environ 500 m → DR est plus approprié
- Jusqu'à environ 2 km → FR pourrait être plus approprié
- Jusqu'à environ 10 km → LR1 est le bon choix
Si votre lien tombe dans le Autonomie de 2 à 10 kmLR1 offre le meilleur équilibre entre portée, coût et simplicité.
Vérifier la compatibilité du commutateur et de la carte d'interface
Vérifiez toujours que votre équipement prend en charge le format LR1 :
- Consultez les listes de compatibilité des fournisseurs de commutateurs
- Assurez-vous que la plateforme prend en charge PAM4 et FEC
- Vérifiez les versions du micrologiciel/système d'exploitation si nécessaire.
Cette étape permet d'éviter le problème le plus courant : acheter une optique correcte que le commutateur ne peut pas utiliser.
Confirmer la configuration FEC et du port
Parce que LR1 dépend de la signalisation PAM4 :
- Assurez-vous que le FEC est activé et configuré aux deux extrémités.
- Validez les paramètres du port pour le fonctionnement 100G LR1
- Évitez les configurations incompatibles qui peuvent engendrer une instabilité.
Configuration stable = liaison stable.
Évaluer le budget optique et la marge de liaison
Ne choisissez pas vos optiques uniquement en fonction des étiquettes.
Calculez plutôt :
- Distance totale de fibre
- Perte de connecteurs et d'épissures
- Marge de sécurité requise
Le mode LR1 doit être sélectionné lorsque le budget optique correspond aux conditions réelles de la liaison, et non pas seulement à la portée théorique.
Choisissez un fournisseur fiable et des options de codage
Pour éviter les risques d'interopérabilité :
- Utilisez des modules dont le code de compatibilité a été vérifié.
- Privilégiez les fournisseurs qui prennent en charge les environnements multi-fournisseurs.
- Garantir le contrôle qualité et les normes d'essai
Ceci est particulièrement important dans les réseaux mixtes ou les déploiements à grande échelle.
Planifier une évolutivité future
LR1 s'inscrit dans le cadre d'une évolution plus large vers une optique à lambda unique.
Choisir LR1 aujourd'hui, c'est bénéficier de :
- S’aligner sur l’évolution technologique 200G/400G
- Simplifier les futures mises à jour
- Maintenir une architecture cohérente à travers les générations
Recommandation finale
Choisissez 100GBASE-LR1 lorsque vous avez besoin de :
- Transmission fiable sur 10 km via fibre monomode (SMF)
- Coût inférieur à celui du LR4
- Une architecture mono-lambda prête pour l'avenir
Évitez-le lorsque :
- Votre plateforme ne prend pas en charge PAM4/FEC
- Votre distance de liaison est nettement plus courte (DR/FR est plus rentable).
Prêt à déployer la solution 100GBASE-LR1 adaptée ?
Si vous prévoyez un déploiement ou une mise à niveau de votre réseau existant, le choix du bon partenaire émetteur-récepteur est tout aussi important que le choix de la bonne norme.
Découvrez des modules 100GBASE-LR1 de haute qualité et compatibles, testés sur le site de LINK-PP Boutique officielle, où vous pouvez trouver :
- Solutions compatibles multi-fournisseurs
- Optique optimisée en termes de coûts pour les centres de données et les télécommunications
- Assistance d'experts pour des scénarios de déploiement concrets
Choisir le bon module aujourd'hui garantit des performances stables, des coûts réduits et une transition plus fluide vers les futures mises à niveau du réseau.
