Guide de sélection Ubiquiti UACC-OM-SM-1G-S-2 BiDi

L'émetteur-récepteur optique SFP BiDi 1.25 Gbit/s d'Ubiquiti UACC-OM-SM-1G-S-2 est conçu pour les réseaux à fibre monomode nécessitant une connectivité efficace, économique et compacte sur des distances allant jusqu'à 3 km. Il est largement utilisé dans les réseaux d'entreprise, les couches d'accès des FAI et les liaisons inter-bâtiments où les ressources en fibre optique sont limitées mais où des performances Gigabit stables sont requises.

Ce module se distingue par sa technologie BiDi (bidirectionnelle), qui permet la transmission de données dans les deux sens sur une seule fibre optique grâce à l'utilisation de longueurs d'onde appariées (1310 nm et 1550 nm). Ceci réduit considérablement la consommation de fibre par rapport aux solutions SFP bi-fibres classiques, tout en garantissant des performances réseau fiables.

Dans la pratique, le UACC-OM-SM-1G-S-2 est souvent choisi pour les scénarios où :

• L'infrastructure de fibre optique est limitée ou coûteuse à étendre.
• Des liaisons Gigabit simples et évolutives sont nécessaires
• La compatibilité avec les appareils Ubiquiti UniFi ou Edge est préférable.

Du point de vue de l'acquisition et du déploiement, il est essentiel de comprendre les exigences de couplage, les limitations de distance et les facteurs de compatibilité avant toute intégration dans un réseau de production. Ce guide détaille ces aspects clés étape par étape afin de garantir un choix judicieux et un fonctionnement stable à long terme.

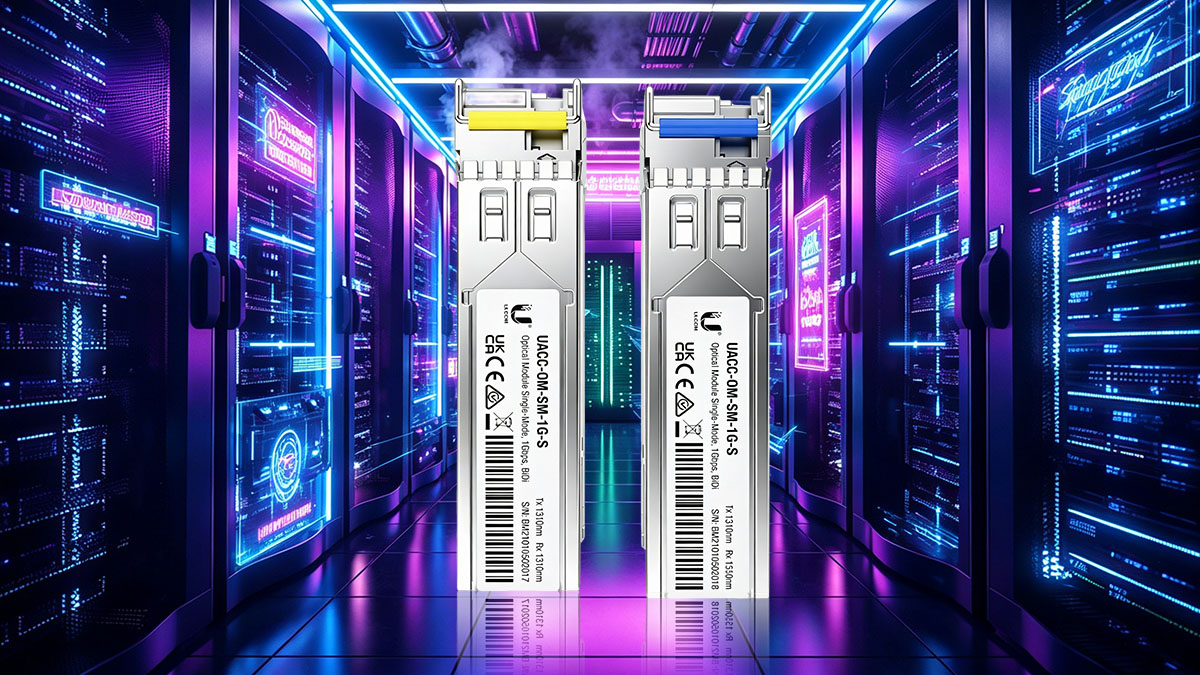

☑️ Comprendre les bases de l'Ubiquiti UACC-OM-SM-1G-S-2

Le module optique SFP bidirectionnel Ubiquiti UACC-OM-SM-1G-S-2 est conçu pour la transmission Gigabit Ethernet sur une seule fibre monomode. Il est principalement utilisé dans les environnements réseau où les ressources fibre sont limitées, mais où une connectivité point à point stable est requise sur des distances courtes à moyennes (jusqu'à 3 km).

Spécifications et architecture de base

La valeur de l'UACC-OM-SM-1G-S-2 réside dans sa conception optique simple mais efficace, qui permet une communication en duplex intégral utilisant la division de longueur d'onde sur un seul brin de fibre.

Avant d'évaluer les scénarios de déploiement, il est important de comprendre ses caractéristiques techniques fondamentales :

• Débit de données : 1.25 Gbit/s (compatible Gigabit Ethernet)
• Type de fibre : Fibre monomode (OS2 recommandée)
• Appariement des longueurs d'onde : 1310 nm (TX) / 1550 nm (RX) et paire complémentaire inverse
• Distance de transmission : jusqu'à 3 km
• Type de connecteur : interface LC simplex
• Format : SFP standard (remplaçable à chaud)
• Mode de fonctionnement : communication BiDi monofibre en duplex intégral

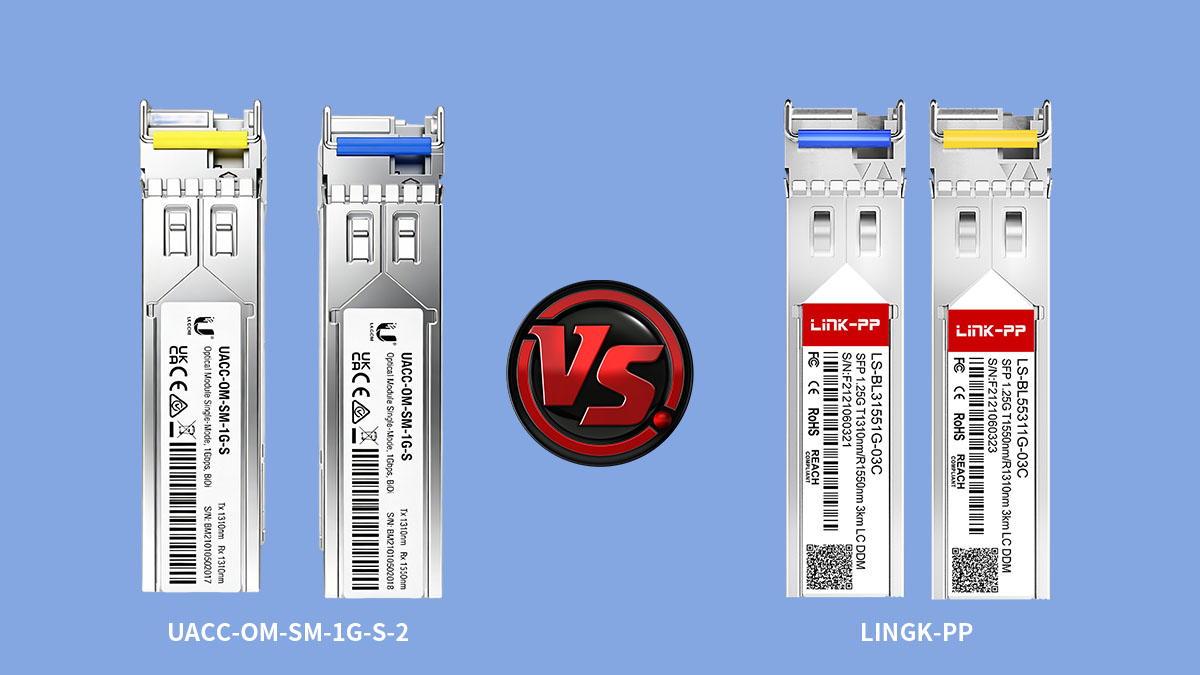

Pour mieux comprendre comment il se compare aux modules à double fibre traditionnels, les principales différences peuvent être résumées ci-dessous.

Après examen de ces spécifications, le principal enseignement est que ce module est optimisé pour la préservation des fibres plutôt que pour une flexibilité de déploiement maximale.

Comment fonctionne la technologie BiDi

Le principe de fonctionnement de l'UACC-OM-SM-1G-S-2 est basé sur la transmission optique BiDi, qui permet une communication bidirectionnelle sur un seul brin de fibre en utilisant différentes longueurs d'onde.

Ce mécanisme de fonctionnement peut être décomposé comme suit :

• Un module émet à 1310 nm et reçoit à 1550 nm.
• Le module associé émet à 1550 nm et reçoit à 1310 nm.
• Les deux extrémités fonctionnent simultanément sans interférence.
• La séparation des longueurs d'onde garantit un flux de données bidirectionnel.

Cette approche élimine le besoin d'un deuxième cœur de fibre, doublant ainsi l'efficacité de la fibre dans les environnements contraints.

Pour mieux comprendre sa valeur pratique, considérez les avantages fonctionnels suivants :

• Réduit la consommation de fibre de 50 % par rapport aux modules SFP duplex.
• Simplifie le câblage physique dans les environnements de réseau denses
• Permet un déploiement rapide là où la fibre de rechange est indisponible.
• Maintient des performances Gigabit stables sans modification du protocole

En termes de déploiement, l'exigence la plus critique est l'appariement correct. Chaque module doit être installé avec son homologue de longueur d'onde complémentaire ; sinon, la communication optique ne pourra pas s'établir.

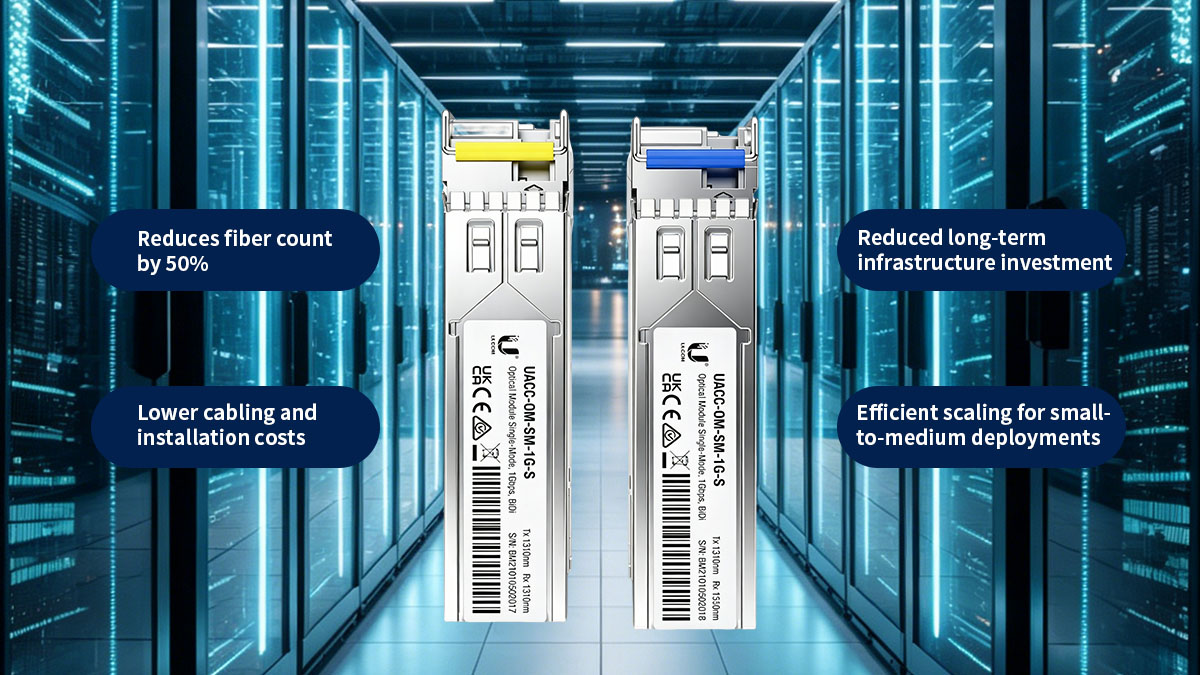

☑️ Principaux avantages de l'UACC-OM-SM-1G-S-2

L'atout majeur du routeur Ubiquiti UACC-OM-SM-1G-S-2 réside dans sa capacité à réduire la consommation de fibre optique tout en maintenant des performances Gigabit stables. En pratique, il est choisi non seulement pour sa compatibilité technique, mais aussi pour l'efficacité de l'infrastructure et la maîtrise des coûts à long terme.

Optimisation de l'infrastructure fibre optique

L'avantage le plus immédiat de ce module BiDi est sa capacité à fonctionner sur une seule fibre optique, ce qui réduit considérablement les besoins en câblage physique dans la conception du réseau.

Cela la rend particulièrement utile dans les environnements où la disponibilité de la fibre optique est limitée ou son déploiement coûteux. Les avantages de l'optimisation peuvent être résumés comme suit :

• Utilise une seule fibre au lieu de deux pour la communication en duplex intégral
• Réduit la demande de travaux supplémentaires de tranchées ou de location de fibres optiques.
• Simplifie les structures de gestion des panneaux de brassage et des câbles
• Améliore l'utilisation de l'infrastructure de fibre optique existante

Après avoir examiné ces points, le principal enseignement est que ce module augmente directement l'efficacité des déploiements de fibre optique existants sans nécessiter de modifications structurelles du réseau.

Rentabilité de l'expansion du réseau

Au-delà de l'optimisation physique, l'UACC-OM-SM-1G-S-2 contribue également à réduire les coûts globaux de déploiement, notamment dans les environnements de réseau à grande échelle.

Cet avantage en termes de coûts provient à la fois de facteurs matériels et opérationnels :

• Moins de fibres optiques permettent de réduire les coûts des matériaux d'installation.
• Réduction des besoins en main-d'œuvre pour le déploiement et la maintenance de la fibre optique
• Besoin réduit en composants d'infrastructure optique supplémentaires
• Réutilisation efficace des liaisons à fibre monomode existantes

Du point de vue du déploiement, ces facteurs en font une option pratique pour les organisations qui cherchent à étendre la portée de leur réseau sans augmenter significativement leurs dépenses d'infrastructure.

Compatibilité avec l'écosystème Ubiquiti

Un autre avantage clé réside dans sa compatibilité native avec les équipements réseau Ubiquiti, notamment au sein des environnements des séries UniFi et Edge.

Cette compatibilité assure une intégration plus fluide et réduit la complexité de la configuration, ce qui est important dans les déploiements de réseaux gérés.

Les avantages clés incluent:

• Fonctionnement plug-and-play sur les ports SFP Ubiquiti compatibles
• Alignement optimisé des performances avec les commutateurs et routeurs UniFi
• Risque réduit de conflits de micrologiciel ou de compatibilité
• Déploiement simplifié dans des architectures réseau standardisées

Après avoir évalué ces points, il apparaît clairement que le module n'est pas seulement une solution de connectivité physique, mais qu'il fait également partie d'un écosystème étroitement intégré, conçu pour une simplicité d'utilisation.

Stabilité du déploiement dans les réseaux réels

Outre les avantages en termes de coût et de compatibilité, l'UACC-OM-SM-1G-S-2 offre des performances optiques stables lorsqu'il est déployé dans ses paramètres de conception.

Cette stabilité est particulièrement importante dans les opérations réseau continues telles que les environnements d'entreprise ou de FAI.

Les principaux facteurs de stabilité sont les suivants :

• Débit constant de 1.25 Gbit/s en conditions normales
• Transmission fiable sur des distances allant jusqu'à 3 km
• Dégradation du signal réduite en cas d'appairage correct
• Performances stables dans des environnements à température variable

Concrètement, cela garantit un comportement prévisible dans les réseaux de production où la disponibilité et la stabilité des liaisons sont essentielles.

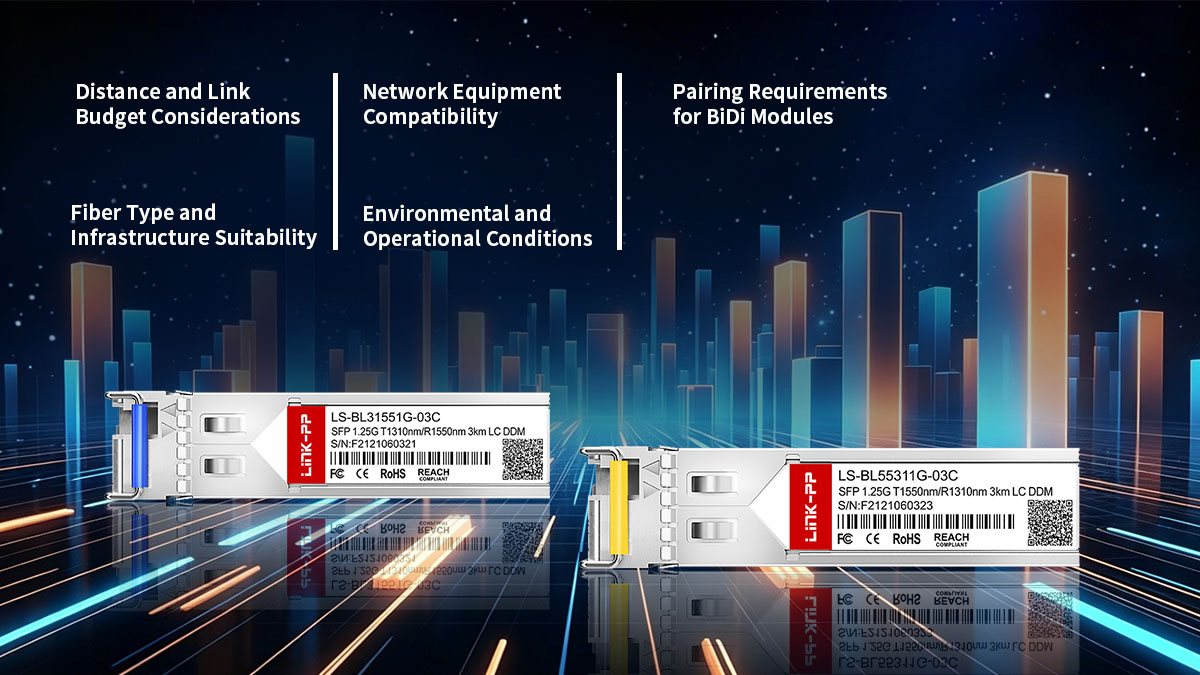

☑️ Critères de sélection pour UACC-OM-SM-1G-S-2

Choisir correctement le routeur Ubiquiti UACC-OM-SM-1G-S-2 ne se limite pas à vérifier sa compatibilité de base. En conditions réelles, la stabilité des performances dépend de la distance d'adaptation, du type de fibre, de la prise en charge des équipements et d'un appariement BiDi correct. Une évaluation structurée permet d'éviter les défaillances de liaison et garantit une fiabilité à long terme.

Considérations relatives à la distance et au bilan de liaison

Le critère de sélection le plus important est la compatibilité de la distance de liaison optique avec la portée de conception du module (3 km). Dépasser cette portée ou négliger les pertes peut entraîner des connexions instables, voire une rupture complète de la liaison.

Avant le déploiement, les paramètres suivants doivent être évalués :

• Distance de transmission maximale prise en charge : jusqu’à 3 km
• Taux d'atténuation de la fibre en fonction de la qualité du câble
• Perte de connecteurs et d'épissures sur le chemin de liaison
• Conditions environnementales affectant la stabilité du signal

Concrètement, même pour une distance physique inférieure à 3 km, des pertes excessives au niveau des connecteurs ou une mauvaise qualité de la fibre peuvent réduire les performances. C'est pourquoi il est toujours recommandé de prévoir des marges de sécurité.

Compatibilité des équipements réseau

Un autre facteur essentiel est de s'assurer que le module est pris en charge par le matériel réseau cible. Bien qu'il soit conçu pour les systèmes Ubiquiti, sa compatibilité dépend du comportement du port SFP et de la reconnaissance par le firmware.

Les principaux contrôles de compatibilité comprennent :

• Disponibilité des emplacements SFP 1G standard sur les commutateurs ou les routeurs
• Prise en charge des modules optiques tiers ou codés par le fournisseur
• Restrictions du micrologiciel pouvant bloquer les optiques non approuvées
• Détection correcte du DDM (Digital Diagnostic Monitoring), s'il est activé.

Dans la plupart des cas, les appareils Ubiquiti offrent une intégration fluide, mais la vérification au niveau matériel reste essentielle dans les environnements multi-fournisseurs.

Exigences de couplage pour les modules BiDi

Contrairement aux modules SFP standard, les optiques BiDi nécessitent un appariement précis pour fonctionner correctement. Le module UACC-OM-SM-1G-S-2 utilise des longueurs d'onde complémentaires ; un appariement incorrect empêchera donc l'établissement de la liaison.

Pour garantir un fonctionnement correct, les règles suivantes doivent être respectées :

• Installez toujours des paires de longueurs d'onde TX/RX complémentaires (1310 nm ↔ 1550 nm).
• Évitez d'utiliser des modules identiques aux deux extrémités d'un lien.
• Étiquetez clairement chaque extrémité pour éviter les erreurs d'installation
• Vérifiez l'orientation correcte avant l'activation

Après application de ces règles, le principal enseignement est que les performances BiDi dépendent entièrement d'une correspondance correcte, et non pas seulement d'une compatibilité physique.

Type de fibre et adéquation de l'infrastructure

Les performances de ce module sont étroitement liées à la qualité et au type de fibre utilisée dans le réseau. Bien qu'il prenne en charge la fibre monomode standard, toutes les installations de fibre ne donnent pas des résultats optimaux.

Les considérations clés incluent :

• Type de fibre recommandé : fibre monomode OS2
• Éviter la fibre multimode (incompatible)
• Nettoyage adéquat des connecteurs LC avant installation
• Garantir un rayon de courbure minimal pour éviter toute perte de signal

Dans les déploiements réels, l'état de la fibre a souvent un impact plus important sur les performances que le module optique lui-même. C'est pourquoi l'évaluation de l'infrastructure est une étape indispensable avant toute sélection.

Conditions environnementales et opérationnelles

Enfin, les conditions de fonctionnement doivent être prises en compte afin de garantir des performances stables à long terme, notamment en extérieur ou en milieu industriel.

Les facteurs environnementaux importants comprennent :

• Compatibilité de la plage de températures avec le site de déploiement
• Protection contre la poussière et l'humidité dans les installations exposées
• Résistance aux vibrations dans les configurations industrielles ou montées en rack
• Débit d'air adéquat dans les environnements de commutation à haute densité

Après évaluation de ces conditions, il apparaît clairement que la stabilité des performances dépend non seulement des spécifications du module, mais aussi de l'environnement physique environnant.

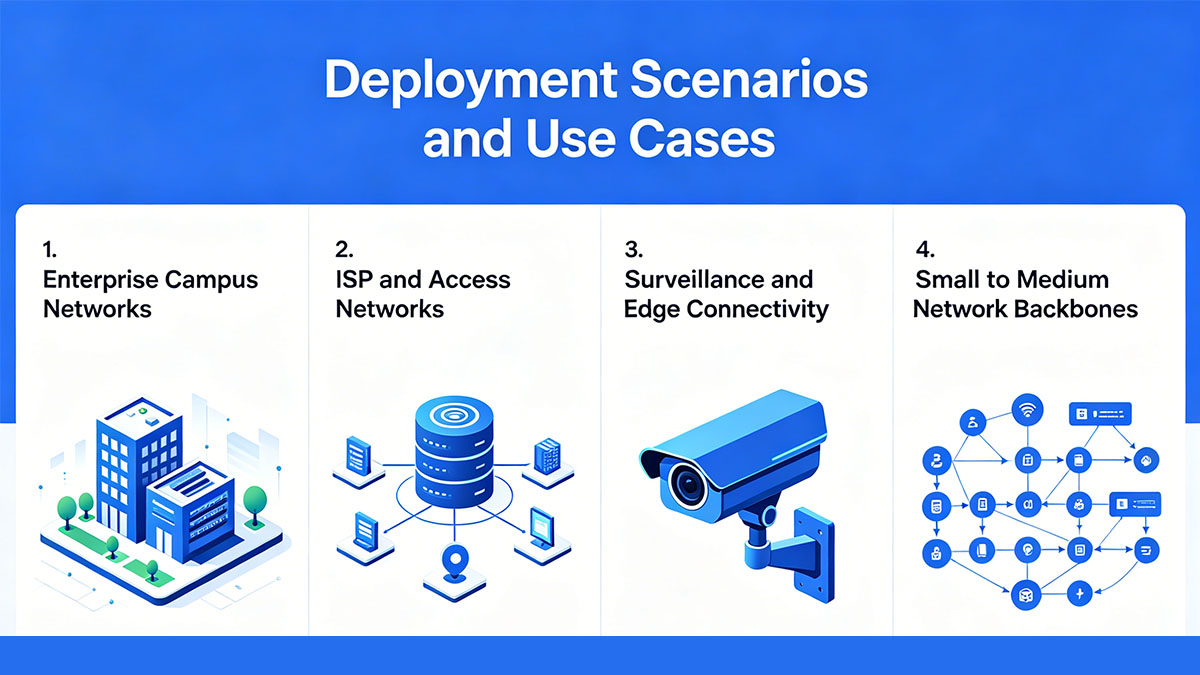

☑️ Scénarios de déploiement et cas d'utilisation

Le routeur Ubiquiti UACC-OM-SM-1G-S-2 est principalement utilisé dans les environnements exigeant une efficacité optimale de la fibre unique, une connectivité Gigabit stable et un déploiement de fibre optique maîtrisé. Sa conception BiDi le rend particulièrement adapté aux liaisons point à point structurées au sein des réseaux d'entreprise, des fournisseurs d'accès Internet et des réseaux périphériques.

Réseaux de campus d'entreprise

Dans les environnements d'entreprise, ce module est couramment déployé pour connecter des bâtiments distincts au sein d'un campus où le déploiement de fibres supplémentaires est coûteux ou physiquement contraint.

Les caractéristiques typiques d'un déploiement comprennent :

• Liaisons dorsales inter-bâtiments par fibre monomode
• Agrégation de réseau centralisée entre bâtiments
• Remplacement des anciennes connexions à double fibre
• Utilisation efficace des conduits de fibres existants en nombre limité

D'un point de vue pratique, le principal avantage des réseaux d'entreprise réside dans la simplification de l'infrastructure. Au lieu de gérer plusieurs fibres optiques par liaison, les administrateurs peuvent consolider la connectivité grâce à des liaisons BiDi à fibre unique, sans modifier l'architecture du réseau.

FAI et réseaux d'accès

Les fournisseurs d'accès Internet utilisent souvent l'UACC-OM-SM-1G-S-2 dans les déploiements de couche d'accès où les ressources de fibre doivent être distribuées sur plusieurs points d'extrémité.

Les cas d'utilisation courants incluent :

• Point de distribution de fibre optique jusqu'au nœud (FTTN) ou point de distribution de fibre optique
• Connectivité du dernier kilomètre dans les zones résidentielles ou commerciales
• Agrégation des nœuds d'accès client
• Extension de l'infrastructure fibre optique existante sans nouveau câblage

Après évaluation des environnements FAI, l'avantage principal apparaît clairement : le module permet une mise à l'échelle efficace des réseaux d'accès sans augmentation proportionnelle des coûts ou de la complexité du déploiement de la fibre.

Surveillance et connectivité périphérique

Un autre scénario fréquemment utilisé concerne les réseaux de surveillance distribuée et les réseaux de périphériques, où une connectivité Gigabit stable est requise sur des distances modérées.

Les applications typiques incluent:

• Connexions de liaison de caméras IP entre bâtiments ou sites
• Stations de surveillance à distance dans les environnements industriels
• Liaisons montantes des commutateurs de périphérie vers les concentrateurs de réseau centraux
• Infrastructures de sécurité sur les campus ou dans les installations

Dans ces déploiements, la fiabilité et la simplicité priment sur l'évolutivité de la bande passante. Les performances stables du module, à 1.25 Gbit/s, garantissent une transmission vidéo et de données fluide sans nécessiter d'infrastructure à double fibre.

Réseaux dorsaux de petite et moyenne taille

Pour les petites organisations ou les réseaux de succursales distribués, ce module offre une solution pratique pour construire des liaisons dorsales simples sans investir dans une infrastructure fibre optique complexe.

Les scénarios typiques incluent :

• connectivité entre les succursales et le siège social
• Interconnexions de petits centres de données
• extensions de réseau temporaires ou déployées rapidement
• Mise à niveau des réseaux à budget limité, du cuivre à la fibre optique

Après avoir examiné ces scénarios, la principale conclusion est que le module est mieux adapté aux liaisons Gigabit point à point contrôlées où l'efficacité de la fibre et la simplicité de déploiement sont prioritaires plutôt que l'extension à grande capacité.

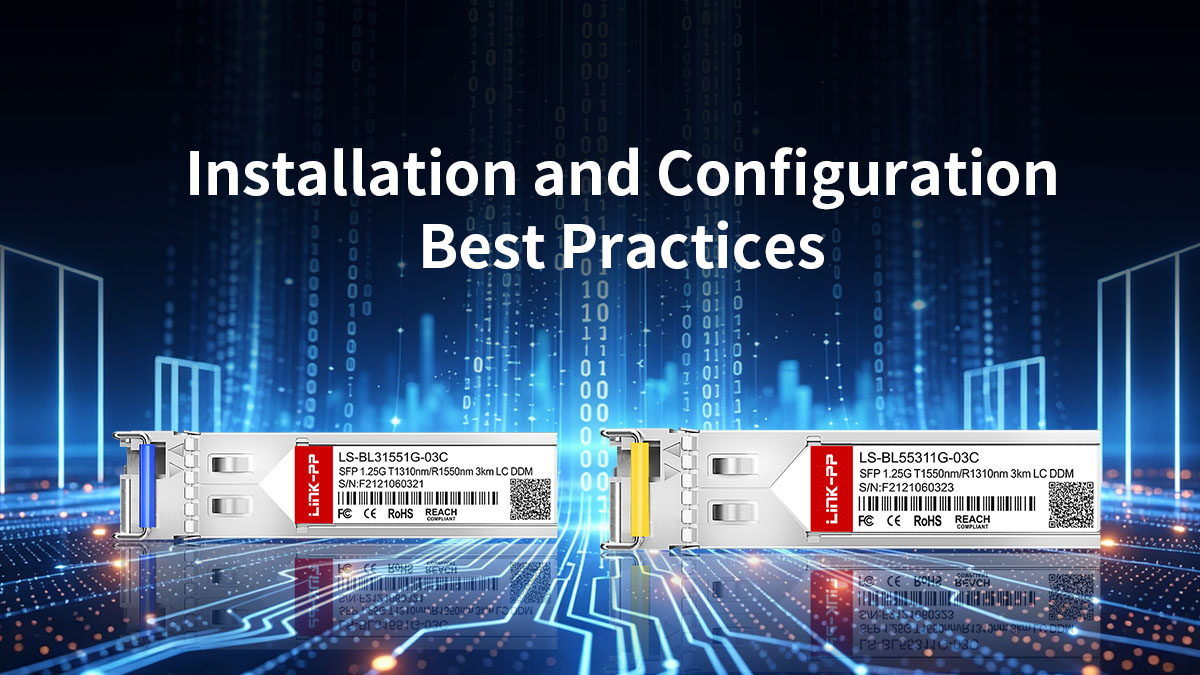

☑️ Meilleures pratiques d'installation et de configuration

L'installation et la configuration correctes du module Ubiquiti UACC-OM-SM-1G-S-2 sont essentielles pour garantir une liaison stable et éviter les problèmes optiques. Bien que conçu pour une utilisation immédiate, la qualité de son déploiement dépend fortement de la manipulation des fibres, de la précision de l'appairage et des étapes de vérification.

Directives d'installation physique

La manipulation correcte du module SFP et de l'interface fibre optique est essentielle à la stabilité de la liaison optique. De petites erreurs d'installation peuvent entraîner une dégradation du signal, voire une rupture complète de la liaison.

Avant l'installation, les pratiques suivantes doivent être appliquées :

• Vérifiez que le commutateur ou le routeur est alimenté et que l'emplacement SFP est propre et non endommagé.
• Insérez délicatement le module dans le port SFP jusqu'à ce qu'il soit complètement en place.
• Évitez de toucher les extrémités des connecteurs LC pour prévenir toute contamination.
• Vérifiez l'orientation correcte des connecteurs LC simplex pour l'appairage BiDi.

Après l'installation, il est important de vérifier que les deux extrémités du câble sont correctement insérées et fixées. Un mauvais contact est l'une des causes les plus fréquentes de problèmes de connexion intermittents.

Procédures de nettoyage et d'inspection des fibres

Les performances optiques sont très sensibles à la contamination, ce qui fait de la propreté de la fibre un facteur essentiel à la réussite du déploiement.

Les procédures recommandées comprennent :

• Utilisez les outils de nettoyage de la fibre avant chaque connexion.
• Inspectez les connecteurs LC à l'aide d'un endoscope à fibre optique lorsque celui-ci est disponible.
• Retirez les capuchons anti-poussière uniquement juste avant le raccordement.
• Évitez de débrancher et de nettoyer l'appareil à plusieurs reprises.

Après avoir appliqué ces étapes, il est important de comprendre que même des particules de poussière microscopiques peuvent provoquer une perte d'insertion, en particulier dans les systèmes BiDi où l'intégrité du signal dépend d'une transmission précise de la longueur d'onde.

Processus d'appairage et d'activation des liens

Le module UACC-OM-SM-1G-S-2 étant un module BiDi, un appariement correct est indispensable pour établir toute liaison. Contrairement aux modules SFP standard, un mauvais alignement des longueurs d'onde entraînera une impossibilité totale de communication.

Une séquence d'activation correcte doit inclure :

• Confirmer la paire complémentaire correcte (1310 nm ↔ 1550 nm)
• Installez un module à chaque extrémité de la liaison fibre optique.
• Assurez-vous que la polarité de la fibre corresponde à la configuration TX/RX
• Mettez les appareils sous tension et attendez la négociation de la liaison.

Après ces étapes, les voyants de liaison devraient indiquer une synchronisation optique réussie. Si aucune liaison n'est détectée, il convient de vérifier à nouveau l'appairage ou l'orientation de la fibre.

Vérification des liens et contrôles de diagnostic

Une fois la connexion active, la vérification permet de s'assurer que les performances répondent aux normes attendues et qu'aucun problème caché n'est présent.

Les étapes clés de validation comprennent :

• Vérifiez l'état de la liaison sur l'interface du commutateur ou du routeur.
• Vérifier la stabilité du débit de négociation à 1.25 Gbit/s
• Surveiller les niveaux de puissance optique à l'aide du DDM (si pris en charge)
• Vérifier l'absence de perte de paquets ou d'erreurs CRC

En environnement opérationnel, la surveillance de la puissance optique est particulièrement utile pour détecter les premières dégradations dues au vieillissement de la fibre ou à la contamination des connecteurs.

Pratiques de maintenance et de stabilité continues

La stabilité à long terme dépend d'un entretien régulier et d'une maîtrise des conditions environnementales. Même des liaisons bien installées peuvent se dégrader avec le temps si elles ne sont pas correctement entretenues.

Les meilleures pratiques incluent :

• Inspection périodique des connecteurs de fibre optique et des panneaux de brassage
• Évitez de plier ou de soumettre à des contraintes excessives les câbles à fibres optiques.
• Maintenir une température stable dans les environnements de réseau
• Remplacez rapidement les cordons de brassage endommagés ou vieillissants.

Après avoir examiné ces pratiques, le principal enseignement est que la fiabilité des réseaux optiques n'est pas seulement déterminée lors de l'installation, mais également maintenue grâce à un entretien physique et environnemental constant.

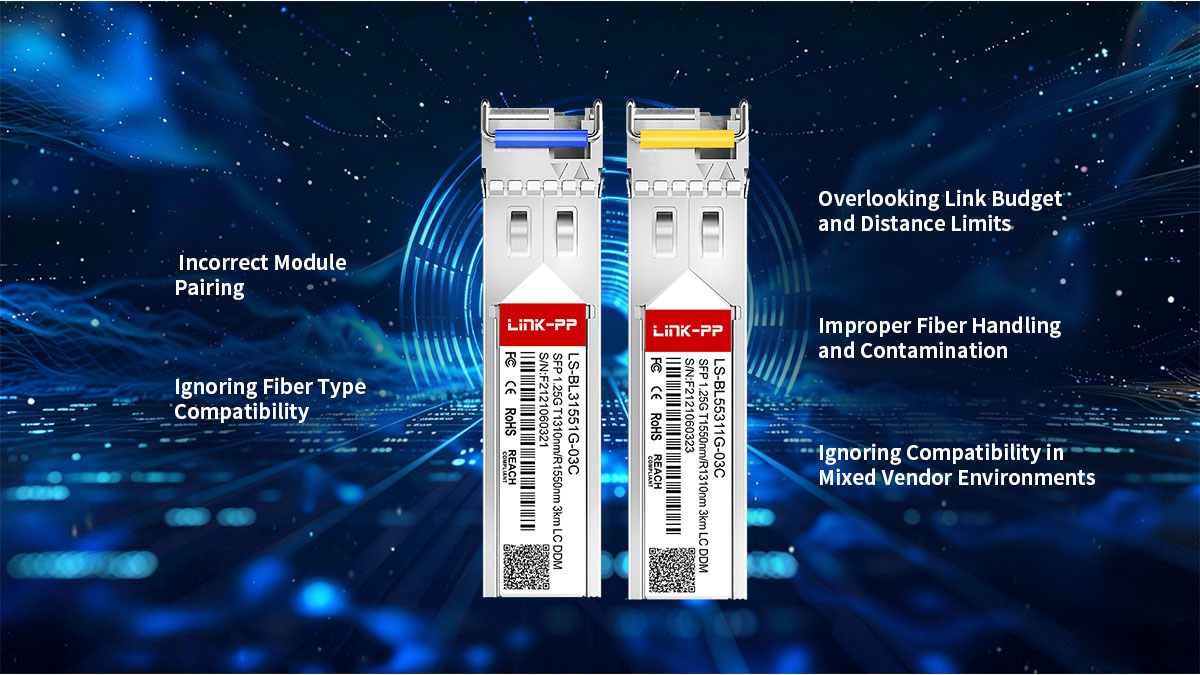

☑️ Erreurs courantes à éviter

Lors du déploiement du module Ubiquiti UACC-OM-SM-1G-S-2, de nombreux problèmes de liaison ne sont pas dus au module lui-même, mais à des choix d'installation incorrects, à des composants incompatibles ou à des contraintes physiques négligées. Il est essentiel d'éviter ces erreurs pour garantir des performances fibre BiDi stables.

Appariement de modules incorrect

L'une des erreurs les plus fréquentes et les plus critiques consiste à utiliser des modules BiDi incompatibles. Ce transmetteur-récepteur fonctionnant sur des longueurs d'onde complémentaires, un appariement incorrect empêchera toute liaison.

Les erreurs d'association courantes incluent :

• Installation de modules de longueur d'onde identique aux deux extrémités
• Inversion de l'orientation TX-RX 1310 nm/1550 nm
• Utilisation de paires BiDi tierces non vérifiées sans validation
• Omission d'étiqueter les paires appariées lors de l'installation

Après avoir examiné ces points, une évidence s'impose : les systèmes BiDi dépendent entièrement d'une correspondance correcte des longueurs d'onde, et même une seule erreur de correspondance entraîne une panne totale de communication.

Négliger les exigences relatives au type de fibre

Un autre problème fréquent est l'utilisation de fibres optiques inadaptées ou de câbles de mauvaise qualité. Le UACC-OM-SM-1G-S-2 est conçu spécifiquement pour la fibre monomode, et tout écart par rapport à cette exigence peut avoir un impact significatif sur ses performances.

Les erreurs de cette catégorie comprennent :

• Utilisation de la fibre multimode au lieu de la fibre monomode (OS2)
• Mélanger différentes qualités de fibres au sein d'un même lien
• Utiliser une infrastructure de fibre optique ancienne ou dégradée sans test
• Négliger les pertes d'insertion dues à des connecteurs ou des épissures de mauvaise qualité

Dans les déploiements réels, la qualité de la fibre a souvent un impact plus important sur la stabilité que le module optique lui-même, ce qui fait du choix approprié du câble une étape cruciale.

Négliger le budget de liaison et les limites de distance

Bien que le module prenne en charge une portée jusqu'à 3 km, ses performances réelles dépendent des pertes optiques totales sur l'ensemble de la liaison. Négliger ce facteur peut entraîner des connexions instables ou dégradées.

Les erreurs de planification typiques comprennent :

• En supposant une distance maximale sans calculer la marge de perte
• En négligeant l'atténuation des connecteurs et des épissures
• Déploiement à la limite sans marge de sécurité
• Ne pas tenir compte de la dégradation future des fibres

Après évaluation de ces facteurs, il apparaît clairement que la distance nominale doit être considérée comme une indication, et non comme un seuil de fonctionnement garanti.

Manipulation et contamination inadéquates des fibres

Les connexions optiques sont extrêmement sensibles à la contamination physique et aux contraintes mécaniques. Même des erreurs de manipulation mineures peuvent dégrader considérablement la qualité du signal.

Les erreurs de manipulation courantes comprennent :

• Toucher les extrémités des connecteurs LC à mains nues
• Raccordement de la fibre sans nettoyage des connecteurs
• Laisser les capuchons anti-poussière retirés lorsqu'ils ne sont pas utilisés
• Courbure ou torsion excessive des câbles à fibres optiques

En pratique, les problèmes liés à la contamination sont parmi les plus difficiles à diagnostiquer car ils provoquent souvent des pannes intermittentes plutôt que complètes.

Ignorer la compatibilité dans les environnements de fournisseurs mixtes

Bien que ce module soit conçu pour les écosystèmes Ubiquiti, il est parfois déployé dans des environnements réseau mixtes où la compatibilité n'est pas entièrement vérifiée.

Les erreurs typiques incluent :

• Utilisation de commutateurs non pris en charge sans validation SFP
• Ignorer les restrictions du firmware sur les optiques tierces
• En supposant que tous les ports SFP se comportent de manière identique chez tous les fournisseurs
• Ne pas tester l'interopérabilité avant le déploiement complet

Après avoir examiné ces scénarios, le principal enseignement est que la compatibilité doit toujours être validée au préalable, en particulier dans les infrastructures réseau hétérogènes.

☑️ UACC-OM-SM-1G-S-2 vs Modules SFP 1G standard

Lors du choix d'émetteurs-récepteurs optiques pour les réseaux Gigabit, le module Ubiquiti UACC-OM-SM-1G-S-2 est souvent comparé aux modules SFP 1G double fibre standard. La principale différence réside non seulement dans la conception matérielle, mais aussi dans l'impact de chaque approche sur l'utilisation de la fibre, la complexité du déploiement et l'évolutivité au sein de réseaux réels.

Architecture BiDi vs Dual-Fire

La différence fondamentale réside dans le mode de transmission des données sur l'infrastructure fibre optique. Les modules BiDi utilisent une seule fibre, tandis que les SFP standard nécessitent deux fibres distinctes pour une communication bidirectionnelle.

Pour mieux comprendre les différences architecturales, le tableau comparatif ci-dessous met en évidence les caractéristiques clés :

Après avoir examiné cette comparaison, le principal enseignement est que la conception BiDi privilégie l'efficacité de la fibre, tandis que les SFP standard privilégient la simplicité et l'interchangeabilité.

Impact sur l'efficacité et le déploiement des infrastructures

En pratique, la disponibilité de la fibre optique et les contraintes d'infrastructure déterminent souvent le type de module le plus adapté. C'est là que les modules BiDi comme l'UACC-OM-SM-1G-S-2 présentent un avantage indéniable.

Les principales différences en matière d'efficacité sont les suivantes :

• Réduction de 50 % de la consommation de fibres dans les liaisons point à point
• Baisse de la demande d'installation ou de location de fibre optique supplémentaire
• Conception simplifiée des panneaux de brassage et acheminement des câbles
• Meilleure utilisation de l'infrastructure de fibre monomode existante

Après avoir évalué ces facteurs, il apparaît clairement que les modules BiDi sont particulièrement précieux dans les environnements où l'expansion de la fibre optique est limitée ou soumise à des contraintes budgétaires.

Considérations relatives aux performances et à la fiabilité

Du point de vue des performances, les deux types de modules prennent en charge une transmission 1G stable, mais leurs caractéristiques de fiabilité diffèrent en fonction de la précision du déploiement et de la qualité de la fibre.

Les principales observations comprennent :

• Les deux prennent en charge des performances Ethernet Gigabit stables de 1.25 Gbit/s
• Les performances de BiDi dépendent fortement d'un appariement correct.
• Les modules SFP standard sont moins sensibles aux erreurs d'installation.
• La qualité des fibres a un impact égal sur les deux solutions

Après analyse de ces points, la principale conclusion est que les différences de performance sont minimes lorsque l'installation est correcte, mais que les systèmes BiDi introduisent une plus grande dépendance à la précision de l'installation.

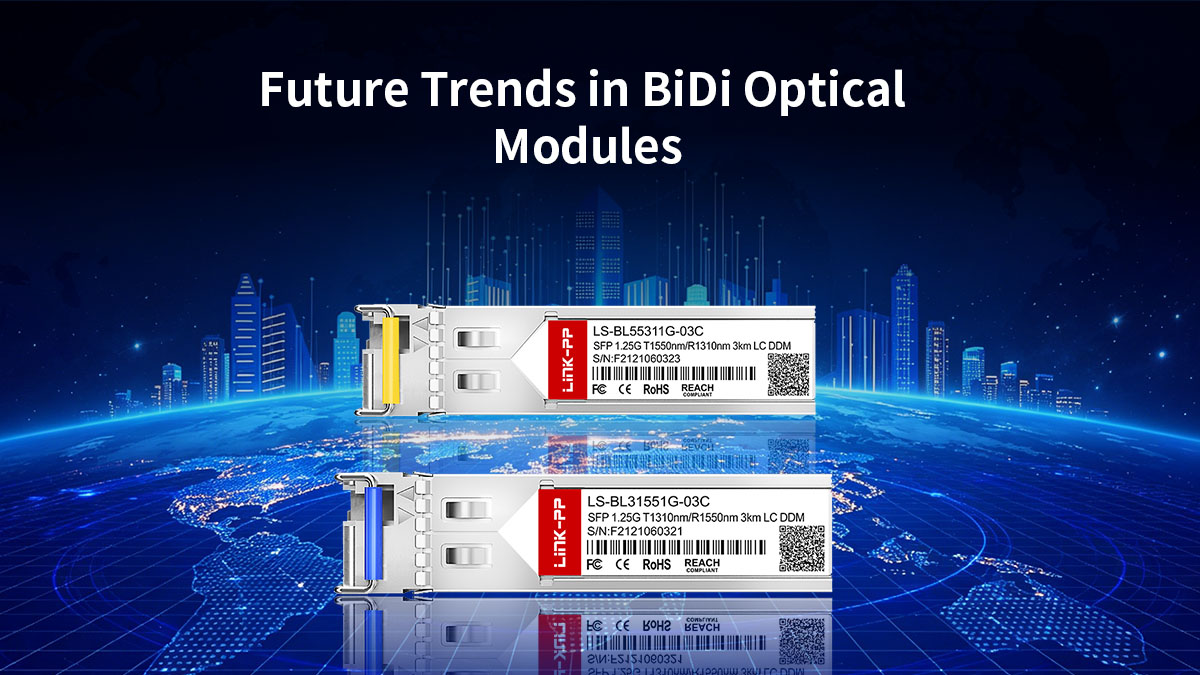

☑️ Tendances futures des modules optiques BiDi

Le module Ubiquiti UACC-OM-SM-1G-S-2 représente une étape de maturité de la technologie BiDi 1G, mais l'évolution générale des réseaux optiques s'oriente clairement vers une efficacité accrue, des débits plus élevés et une gestion plus intelligente. Les modules BiDi devraient jouer un rôle encore plus important à mesure que l'infrastructure fibre optique continue de faire face aux contraintes d'évolutivité et de coût.

Demande croissante d'efficacité des fibres

La pression croissante exercée sur l'infrastructure de fibre optique est l'un des principaux facteurs qui expliquent l'adoption continue des modules optiques BiDi. À mesure que les réseaux s'étendent, la nécessité d'optimiser l'utilisation des ressources de fibre optique existantes devient plus cruciale que jamais.

Cette demande est principalement due à :

• Croissance rapide des applications gourmandes en bande passante telles que le streaming vidéo, les services cloud et les communications en temps réel
• L'expansion des réseaux d'entreprises distribués nécessite davantage de points d'interconnexion.
• Disponibilité limitée de nouveaux tracés de fibre optique dans les zones urbaines densément peuplées
• Augmentation du coût de location des infrastructures de fibre optique et des travaux de génie civil

Après avoir pris en compte ces facteurs, la principale conclusion est que l'efficacité de la fibre optique n'est plus une option, mais une exigence structurelle pour la conception d'un réseau évolutif.

Dans ce contexte, les solutions BiDi comme l'UACC-OM-SM-1G-S-2 restent pertinentes car elles répondent directement à la contrainte de disponibilité limitée de la fibre sans nécessiter de refonte majeure de l'infrastructure.

Évolution vers des vitesses plus élevées

Alors que les modules BiDi 1G sont aujourd'hui largement déployés, l'industrie évolue progressivement vers des solutions optiques à plus haut débit, notamment les technologies BiDi 10G et 25G.

Cette évolution est façonnée par plusieurs tendances :

• Adoption croissante d'applications à large bande passante dans les environnements d'entreprise et de fournisseurs d'accès Internet
• Migration des réseaux dorsaux de 1G vers des architectures multi-gigabits
• Développement de formats BiDi compacts prenant en charge des débits de données plus élevés
• Demande d'une utilisation plus efficace de la fibre existante, même à des vitesses plus élevées

Un élément essentiel de cette transition est la rétrocompatibilité. De nombreux réseaux reposent encore sur l'infrastructure 1G existante, ce qui signifie :

• Les modules BiDi 1G restent essentiels pour l'intégration des systèmes existants.
• Les environnements à débits mixtes nécessitent une planification minutieuse des liaisons optiques.
• Les mises à niveau progressives sont préférables au remplacement complet de l'infrastructure.

Après avoir évalué ces dynamiques, il apparaît clairement que les modules 1G BiDi ne sont pas remplacés immédiatement, mais font plutôt partie d'un processus de mise à niveau par étapes vers des réseaux optiques à plus haut débit.

Intégration avec la gestion intelligente du réseau

Une autre tendance importante est l'intégration croissante des émetteurs-récepteurs optiques dans les systèmes de gestion de réseaux intelligents. Cette évolution transforme la manière dont les liaisons fibre optique sont surveillées, entretenues et optimisées.

Les principaux développements comprennent :

• Surveillance améliorée des niveaux de puissance optique grâce au DDM (Digital Diagnostic Monitoring)
• Visibilité en temps réel sur l'état des liens et les indicateurs de performance
• Alertes automatisées en cas de dégradation du signal ou de défauts de fibre optique
• Gestion centralisée de l'infrastructure optique dans les réseaux définis par logiciel

Après avoir examiné ces capacités, le principal enseignement est que les modules optiques ne sont plus des composants passifs ; ils deviennent des points de données actifs dans les systèmes d’intelligence réseau.

L'automatisation joue également un rôle croissant dans cette évolution :

• Détection automatique du type de module et de sa compatibilité
• Provisionnement simplifié dans les déploiements à grande échelle
• Intervention manuelle réduite dans les processus de dépannage
• Intégration avec les plateformes d'orchestration pour des ajustements dynamiques du réseau

Dans les déploiements futurs, les modules BiDi comme l'UACC-OM-SM-1G-S-2 devraient bénéficier de ces avancées, améliorant ainsi l'efficacité opérationnelle et la fiabilité à long terme du réseau.

☑️ Conclusion

Le module Ubiquiti UACC-OM-SM-1G-S-2 est un module SFP BiDi spécialement conçu pour une connectivité Gigabit monofibre efficace. Il est particulièrement adapté aux environnements où les ressources fibre sont limitées, mais où une performance 1G stable est indispensable. Dans les déploiements en entreprise, chez les fournisseurs d'accès Internet et en périphérie de réseau, sa valeur réside dans la réduction de la consommation de fibre tout en maintenant une transmission optique fiable sur des distances allant jusqu'à 3 km.

Pour résumer les points les plus importants de ce guide :

• Le UACC-OM-SM-1G-S-2 utilise la technologie BiDi pour permettre une communication bidirectionnelle simultanée sur une seule fibre optique.
• Un appariement correct des longueurs d'onde (1310 nm/1550 nm) est essentiel au bon fonctionnement.
• Il est particulièrement adapté aux liaisons Gigabit point à point sur des distances courtes à moyennes.
• La qualité de la fibre, la précision de l'installation et la compatibilité ont un impact direct sur la stabilité des performances
• Comparé aux modules SFP standard, il réduit considérablement les besoins en infrastructure fibre optique.

Après avoir examiné ces points clés, la principale conclusion est que ce module n'est pas seulement un émetteur-récepteur, mais un choix stratégique pour optimiser l'efficacité de la fibre dans des environnements réseau contraints.

Dans la planification de réseaux réels, le succès de l'UACC-OM-SM-1G-S-2 dépend de l'équilibre entre trois facteurs :

• Sélection technique appropriée en fonction de la distance et du type de fibre
• Respect strict des règles d'appairage BiDi
• Installation correcte et maintenance continue de la fibre optique

Lorsque ces conditions sont réunies, le module offre des performances stables et prévisibles, adaptées à un déploiement à long terme dans des architectures de réseau structurées.

À mesure que l'infrastructure réseau continue d'évoluer vers une densité et une efficacité accrues, les solutions basées sur la technologie BiDi restent un élément important des stratégies de connectivité Gigabit, en particulier là où l'expansion de la fibre est limitée ou sensible aux coûts.

Pour les organisations qui planifient des déploiements ou évaluent des émetteurs-récepteurs optiques compatibles, la cohérence des sources d'approvisionnement et la fiabilité des produits sont des facteurs essentiels. Les plateformes telles que… LINK-PP Boutique officielle fournir un accès à des solutions optiques compatibles conçues pour prendre en charge une intégration stable dans un large éventail d'environnements de réseau, contribuant ainsi à garantir à la fois la constance des performances et la disponibilité à long terme.
