Le Moxa SFP-1GLHLC Il s'agit d'un module émetteur-récepteur SFP Gigabit Ethernet de qualité industrielle, conforme à la norme MSA. Conçu pour les applications 1000BaseLH (longue distance), il assure une transmission robuste sur 30 km via fibre monomode OS1/OS2 (SMF) grâce à un connecteur LC duplex et une longueur d'onde optique de 1310 nm. Fonctionnant dans une plage de températures standard de 0 à 60 °C, il est spécialement conçu pour fournir une connectivité optique fiable et à MTBF élevé (temps moyen entre les pannes) aux systèmes SCADA et aux réseaux OT (technologies opérationnelles).
Lors de la conception d'architectures de réseaux industriels couvrant de vastes sites de production, des voies ferrées ou des oléoducs décentralisés, les émetteurs-récepteurs optiques standard de qualité informatique deviennent inévitablement un point faible. Les ingénieurs en technologies opérationnelles (TO) exigent une connectivité déterministe à faible latence, conforme à la norme Ethernet Gigabit IEEE 802.3z et capable de résister aux aléas de l'environnement.
Le module Moxa SFP-1GLHLC comble le fossé essentiel entre portée étendue et robustesse industrielle. Contrairement aux modules 1000BaseLX standard, dont la portée optique est physiquement limitée à 10 km, le "La classification « LH » (Longue Distance) exploite des lasers à haut rendement de 1310 nm pour étendre le bilan de puissance optique à 30 km. Cependant, le déploiement d'émetteurs-récepteurs longue distance dans des environnements industriels difficiles introduit des défis d'ingénierie complexes, notamment la dégradation thermique, les pertes d'insertion dues aux multiples épissures de fibres et la gestion des restrictions imposées par les fournisseurs OEM.
Ce guide technique complet s'attache à analyser les paramètres physiques fondamentaux et les réalités de déploiement du SFP-1GLHLC, en faisant l'impasse sur les descriptions superficielles du produit. Nous aborderons les points suivants :
- Bilan de puissance optique : Comment calculer la puissance d'émission et la sensibilité de réception pour garantir une véritable transmission de 30 km sans saturation optique ni dégradation du signal ?
- Interopérabilité MSA (Accord multi-sources) : Une analyse technique définitive sur la question de savoir si les commutateurs Moxa imposent un verrouillage propriétaire vis-à-vis du fournisseur, et sur les avantages et les inconvénients de l'utilisation d'alternatives OEM tierces.
- Tolérances environnementales : Des paramètres clairs définissant quand la plage de température standard de 0 à 60 °C est suffisante, et les seuils thermiques précis qui nécessitent une mise à niveau vers la variante à très large plage de températures (-40 à 85 °C) « -T ».
Que vous mettiez en service une nouvelle chaîne de production automatisée ou que vous modernisiez un réseau SCADA existant de 100 Mbps pour atteindre des vitesses Gigabit, il est essentiel de comprendre les spécifications techniques précises du SFP-1GLHLC afin d'éviter des interruptions de réseau coûteuses.

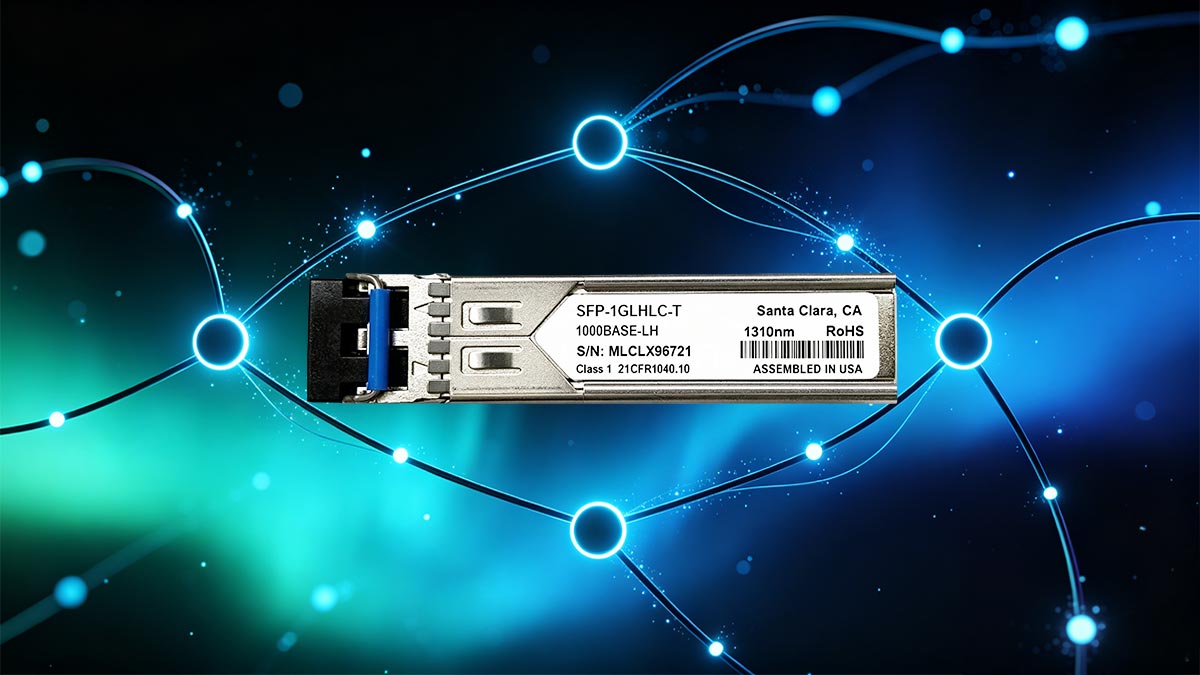

🔵 Qu'est-ce que le module SFP Gigabit Ethernet Moxa SFP-1GLHLC ?
Le Moxa SFP-1GLHLC est un émetteur-récepteur optique industriel remplaçable à chaud, conçu pour convertir les signaux Ethernet électriques en signaux optiques. Destiné aux vastes réseaux de technologies opérationnelles (OT), il utilise un laser de 1310 18.6 nm calibré avec précision pour transmettre des données Gigabit Ethernet à 1.25 Gbit/s jusqu'à 30 km sur fibre monomode (SMF) 9/125 µm. Il constitue l'interface de couche physique critique pour les commutateurs industriels fonctionnant dans des environnements standard de 0 à 60 °C.
Dans les architectures de réseaux industriels modernes, le câblage cuivre standard (Cat5e/Cat6) est limité à une longueur maximale de 100 mètres et est très sensible aux interférences électromagnétiques (IEM) générées par les machines industrielles. Pour couvrir de plus grandes distances en toute sécurité, les ingénieurs réseau déploient des liaisons fibre optique utilisant des modules SFP (Small Form-factor Pluggable).
1000BaseLH contre 1000BaseLX
Bien que les deux normes Gigabit IEEE 802.3z fonctionnent sur fibre monomode à une longueur d'onde de 1310 nm, la norme LX Les modules sont optimisés pour des distances allant jusqu'à 10 km. LH (Longue distance) La désignation sur le SFP-1GLHLC indique une puissance de transmission optique améliorée et une sensibilité de réception améliorée, permettant des liaisons stables jusqu'à 30 km sans avoir besoin de répéteurs ou d'amplificateurs optiques en ligne.
L'importance du DDM dans le dépannage industriel
D'un point de vue technique, l'une des caractéristiques les plus importantes, mais souvent négligées, du Moxa SFP-1GLHLC est sa prise en charge de la surveillance de diagnostic numérique (DDM), également connue sous le nom de DOM (surveillance optique numérique) selon la norme SFF-8472 MSA.
Lors de déploiements sur le terrain, comme la mise en place d'une liaison fibre optique de 25 km entre deux sous-stations de traitement d'eau distantes, la technologie DDM permet aux administrateurs système de surveiller la télémétrie en temps réel directement depuis la console de commutation. Les ingénieurs peuvent ainsi consulter instantanément la puissance d'émission optique, la sensibilité de réception, la température et le courant de polarisation du laser. Cette visibilité précise est essentielle pour la maintenance prédictive, permettant aux équipes de détecter les épissures de fibres optiques dégradées ou les connecteurs LC encrassés bien avant qu'une défaillance de la liaison optique n'entraîne une panne coûteuse du système SCADA.

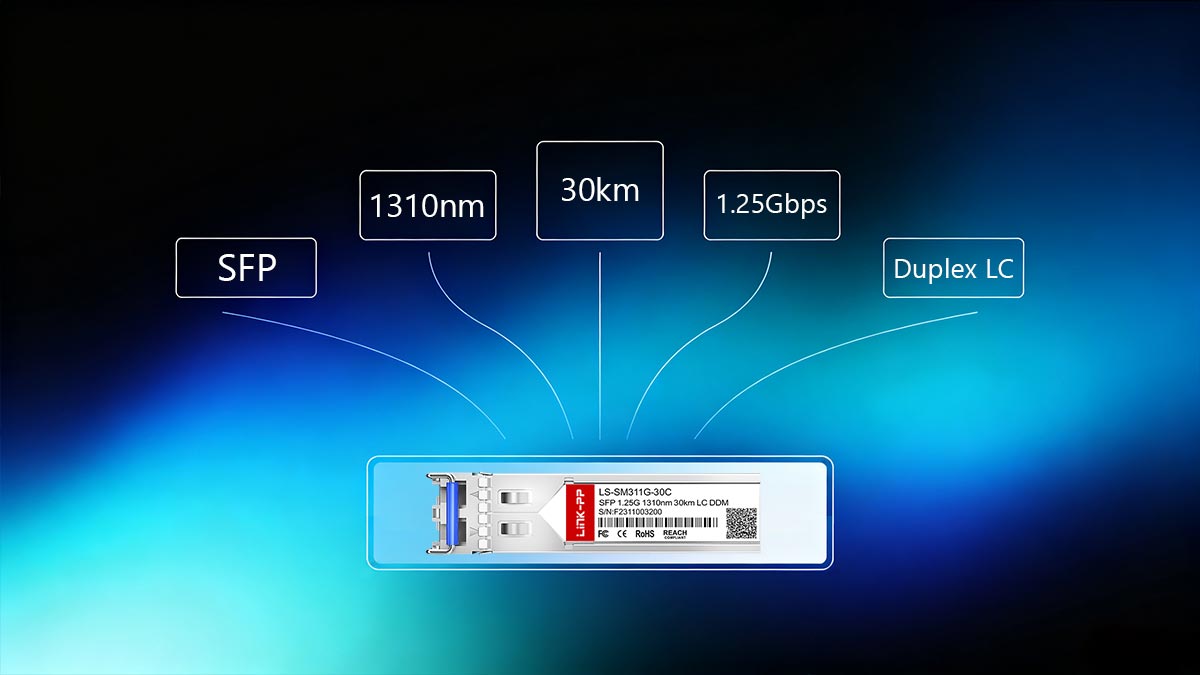

🔵 Aperçu des spécifications techniques du module SFP-1GLHLC
La viabilité technique du module Moxa SFP-1GLHLC repose sur son bilan de puissance optique. Fonctionnant à une longueur d'onde de 1310 nm, il offre généralement un bilan optique d'environ 19 dB (puissance d'émission : -5 à 0 dBm ; sensibilité de réception : -24 dBm). Ce rapport de puissance précis garantit mathématiquement une distance de transmission de 30 km sur fibre monomode OS1/OS2 standard, en tenant compte des pertes d'insertion et de l'atténuation typiques de la fibre.
Si des paramètres de base comme le format et le type de connecteur (LC duplex) déterminent la compatibilité physique, les ingénieurs réseau doivent évaluer les spécifications de l'émetteur-récepteur optique pour valider la conception de la couche physique. Le déploiement d'une liaison fibre optique de 30 km à travers un site industriel ou un pipeline exige des calculs précis du bilan de liaison afin d'éviter la dégradation du signal ou la saturation du récepteur.
Paramètres techniques de base
Pour une intégration optimale aux topologies industrielles existantes, les ingénieurs réseau doivent vérifier les paramètres physiques et optiques exacts. Le tableau suivant présente les spécifications vérifiées du module Moxa SFP-1GLHLC :
| Paramètre technique |
Spécifications SFP-1GLHLC |
| Facteur de forme |
SFP (Small Form Factor Pluggable) |
| Data Rate |
1.25 Gbit/s (Gigabit Ethernet) |
| Longueur des ondes |
1310 nm |
| Type de câble à fibre |
Fibre monomode (SMF), 9/125 μm (OS1/OS2) |
| Interface / Connecteur |
Connecteur LC duplex 1000BaseLH |
| Distance de transmission maximale |
30 km (miles 18.6) |
| Température de fonctionnement |
0 à 60 ° C (32 à 140 ° F) |
| Prise en charge DDM/DOM |
Prise en charge (surveillance diagnostique numérique) |
Paramètres optiques et électriques avancés
Vous trouverez ci-dessous le profil optique détaillé de la spécification 1000BaseLH utilisée par le module SFP-1GLHLC. Ces paramètres sont strictement conformes aux normes IEEE 802.3z pour la transmission optique Gigabit longue distance :
| Paramètre optique |
Valeur technique |
Contexte d'ingénierie |
| Puissance de l'émetteur (TX) |
-5 à 0 dBm |
L'intensité lumineuse optique du laser de 1310 nm. |
| Sensibilité du récepteur (RX) |
24-dBm |
Le niveau de lumière minimal requis pour un décodage des données sans erreur. |
| Surcharge du récepteur (saturation) |
3-dBm |
Entrée lumineuse maximale avant que la photodiode réceptrice ne soit aveuglée. |
| Bilan de puissance optique typique |
~ 19dB |
(TX Minimum) - (RX Sensibilité). Perte de liaison totale autorisée. |
| Consommation d'énergie |
≤ 1.0 W |
Essentiel pour la gestion thermique des commutateurs industriels à haute densité. |
Micro-définition : Surcharge du récepteur (saturation)
Si un module SFP longue distance puissant est utilisé sur une très courte distance en fibre optique (par exemple, un câble de brassage de 2 mètres entre deux baies), la forte intensité lumineuse peut saturer le capteur de réception, provoquant des erreurs de bits, voire des dommages physiques permanents. Ce phénomène est appelé saturation du récepteur.
Analyse d'expert : Validation mathématique de la distance de 30 km
Un écueil fréquent dans le déploiement des technologies opérationnelles (TO) consiste à croire que la portée de 30 km garantit le bon fonctionnement du réseau, indépendamment de l'infrastructure physique. Les ingénieurs réseau expérimentés ne se fient jamais uniquement aux distances annoncées ; ils calculent le bilan de puissance optique.
À une longueur d'onde de 1310 nm, la fibre monomode OS2 standard présente une atténuation inhérente (perte de signal) d'environ 0.35 dB par kilomètre.
- Atténuation de la fibre : 30 km × 0.35 dB/km = 10.5 dB de perte
- Perte d'insertion des connecteurs : 2 paires de connecteurs LC × 0.5 dB = 1.0 dB de perte
- Perte d'épissure : 4 épissures mécaniques × 0.1 dB = 0.4 dB de perte
- Marge de sécurité : tampon de sécurité standard de l'industrie = 3.0 dB
- Perte de liaison totale estimée : 14.9 dB
Étant donné que la perte totale estimée (14.9 dB) est largement inférieure au budget de puissance disponible du SFP-1GLHLC de 19 dB, la transmission de 30 km est mathématiquement validée.
Aide à la décision : Avez-vous besoin d'un atténuateur optique ?
Si vous réutilisez le SFP-1GLHLC pour une liaison nettement plus courte que sa portée nominale de 30 km, vous devez protéger votre matériel.
- Distance > 10 km : La connexion directe est parfaitement sûre. L'atténuation naturelle de la fibre réduira la puissance d'émission en dessous du seuil de surcharge du récepteur de -3 dBm.
- Distance < 3 km : Action requise. Il est fortement recommandé d'installer un atténuateur optique LC en ligne de 3 à 5 dB sur le port RX afin d'éviter la saturation optique et de garantir une transmission des paquets de données sans erreur.
🔵 Conformité Moxa MSA : Les commutateurs Moxa sont-ils verrouillés par le fournisseur ?
Contrairement à certaines marques informatiques d'entreprise (telles que Cisco ou HP), les commutateurs industriels Moxa n'imposent pas de verrouillage propriétaire strict qui désactive les ports en cas de détection d'un module tiers. Le module Moxa SFP-1GLHLC est entièrement conforme à la norme MSA (Multi-Source Agreement). Cependant, une interopérabilité parfaite n'est pas garantie ; les équipes d'approvisionnement doivent vérifier le codage EEPROM du fournisseur et consulter la matrice de compatibilité SFP-1G officielle de Moxa afin de garantir la reconnaissance au niveau du firmware et de préserver les garanties d'assistance technique.
Micro-définition : MSA (Accord multi-sources)
La norme MSA est un standard industriel multi-fournisseurs qui définit les dimensions physiques exactes, les interfaces électriques et les protocoles de signalisation des émetteurs-récepteurs à fibre optique. Sa conformité garantit la compatibilité physique et électrique d'un module SFP avec tout port de commutateur compatible MSA.
Le module Moxa SFP-1GLHLC est-il conforme à la norme MSA ?
Oui, le module SFP-1GLHLC est strictement conforme aux normes MSA en matière d'interopérabilité physique et électrique. Cette conformité signifie qu'il peut être branché physiquement et transmettre des données via pratiquement n'importe quel port SFP Gigabit standard.
Toutefois, les ingénieurs réseau et les responsables des achats doivent considérer la conformité aux accords de services de gestion (MSA) comme une base de compatibilité physiqueCela ne constitue pas une garantie absolue de succès opérationnel. Lors de l'approvisionnement en modules optiques pour les réseaux SCADA critiques ou les réseaux d'automatisation industrielle, les acheteurs doivent mettre en œuvre un processus de vérification rigoureux plutôt que de présumer d'une fonctionnalité universelle « plug-and-play ».
Liste de vérification des achats : Que vérifier avant d’acheter
Pour éviter les défaillances d'intégration réseau et garantir la stabilité des technologies opérationnelles (OT), votre validation des achats doit inclure les trois contrôles critiques suivants :
- 1. Programmation EEPROM du fournisseur : Chaque module SFP contient une puce EEPROM qui stocke le firmware de l’émetteur-récepteur, le nom du fournisseur et la référence. Bien que les commutateurs Moxa soient généralement tolérants, l’utilisation d’un module SFP tiers exige que sa puce EEPROM soit spécifiquement programmée pour émuler le Moxa SFP-1GLHLC. Les modules mal programmés peuvent ne pas s’initialiser ou ne pas transmettre les données de télémétrie DDM (Digital Diagnostic Monitoring) au commutateur.
- 2. Interopérabilité hôte-port : Vous devez vérifier que le commutateur cible prend physiquement en charge la signalisation 1000Base-X (Gigabit) sur le port désigné. Le branchement du module SFP-1GLHLC 1.25 Gbit/s sur un port de commutateur ancien limité à 100Base-FX (Fast Ethernet) entraînera une interruption de la liaison, car les modules SFP Gigabit standard ne négocient généralement pas automatiquement à 100 Mbit/s.
- 3. Matrice de compatibilité Moxa SFP-1G : Il s’agit de la source de référence. Avant de finaliser votre achat, vérifiez la compatibilité de votre modèle de commutateur industriel (par exemple, série EDS-510E ou ICS) avec le guide de compatibilité officiel de la gamme Moxa SFP-1G, disponible sur le portail d’assistance et de documentation Moxa.

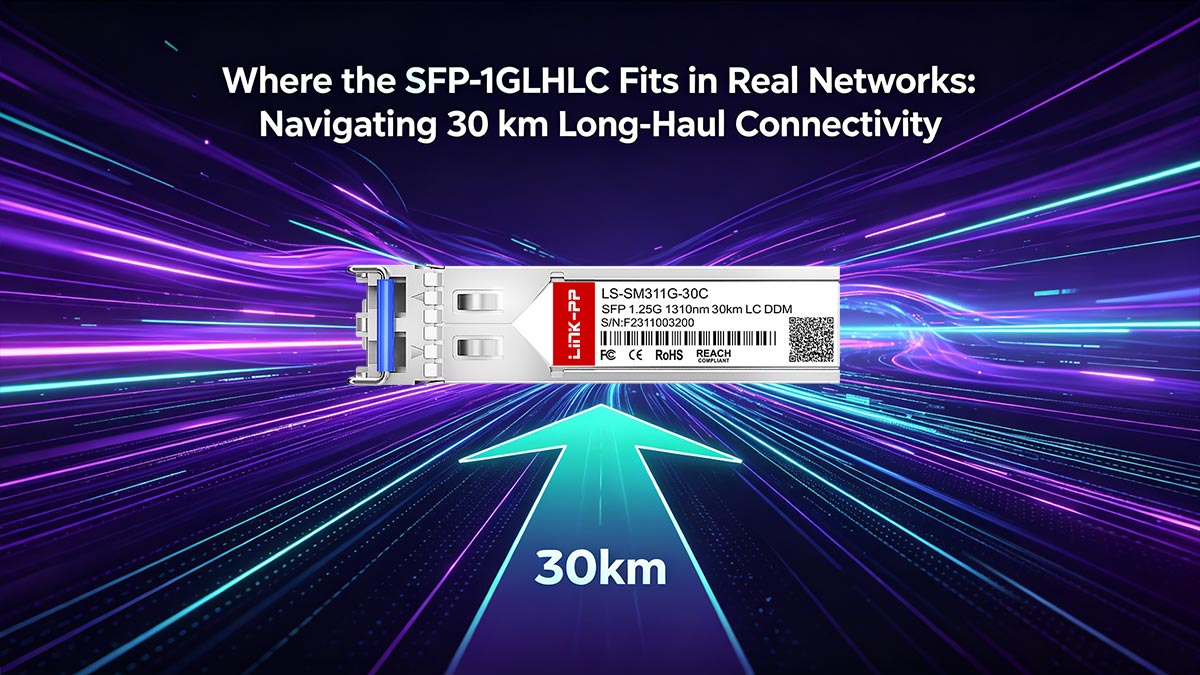

🔵 Où le SFP-1GLHLC s'intègre-t-il dans les réseaux réels : assurer une connectivité longue distance de 30 km
Le module Moxa SFP-1GLHLC est spécialement conçu pour les réseaux de technologies opérationnelles (OT) décentralisés qui dépassent les limites physiques des émetteurs-récepteurs optiques standard de 10 km. Il est principalement déployé pour connecter des armoires industrielles distantes, des réseaux de campus étendus et des sous-stations SCADA. Les ingénieurs réseau privilégient ce module 1000BaseLH de 30 km aux modules SFP de plus courte portée afin de garantir une connectivité Gigabit à haut débit sur de vastes zones géographiques, sans les coûts d'infrastructure importants liés à l'installation de répéteurs optiques intermédiaires.
Lors du choix du matériel pour les architectures de réseaux industriels, les architectes réseau doivent trouver un équilibre entre les contraintes de distance et les coûts d'acquisition. Si la fibre multimode (MMF) est moins coûteuse pour les connexions courtes au sein d'une même baie, les vastes installations industrielles exigent impérativement la fibre monomode (SMF) pour garantir l'intégrité du signal sur plusieurs kilomètres.
Sélection du module SFP : Pourquoi choisir le 1000BaseLH ?
Pour comprendre la valeur commerciale du SFP-1GLHLC, il faut le comparer aux autres modules Gigabit Ethernet courants dans une matrice d'approvisionnement :
| Norme SFP |
Type de fibre |
Max Distance |
Cas d'utilisation principal en ingénierie |
| 1000BaseSX |
Multi-mode (OM2/OM3) |
550 mètres |
Raccordement des commutateurs au sein d'un même bâtiment ou d'une même salle serveur. |
| 1000Base LX |
Mode unique (OS1/OS2) |
10 km |
Réseaux de campus standard et liaisons inter-établissements courtes. |
| 1000Base-LH (SFP-1GLHLC) |
Mode unique (OS1/OS2) |
30 km |
Sites industriels isolés, pipelines et boucles SCADA à grande échelle. |
Répéteur optique à point médian
Un dispositif actif permettant de régénérer un signal optique dégradé sur de longues distances. En passant d'un module LX de 10 km à un module LH de 30 km, les ingénieurs peuvent souvent se passer complètement de répéteurs, ce qui représente des économies considérables en matériel, en énergie et en maintenance.
Scénarios typiques de déploiement industriel
La justification commerciale du déploiement du Moxa SFP-1GLHLC repose en grande partie sur sa capacité à s'intégrer parfaitement aux commutateurs industriels robustes (tels que les séries Moxa EDS-500 ou ICS) dans des topologies complexes :
- 1. Liaisons étendues entre campus et bâtiments : Dans les grandes usines de fabrication automobile ou chimique, la distance entre la salle de contrôle informatique centrale et les sites de production distants dépasse souvent 10 km. Le SFP-1GLHLC fournit une dorsale sécurisée et déterministe de 1.25 Gbit/s, totalement insensible aux fortes interférences électromagnétiques (IEM) générées par les équipements de l’usine.
- 2. Armoires industrielles SCADA distantes : Pour les infrastructures critiques, telles que les oléoducs, les stations d’épuration et les sous-stations de réseaux intelligents, les commutateurs sont souvent installés dans des boîtiers NEMA en bord de route. Ces réseaux étendus nécessitent des liaisons optiques longue distance pour couvrir les vastes distances géographiques entre les points de collecte de télémétrie sans saturer le bilan de liaison.
- 3. Énergies renouvelables et interconnexions ferroviaires en guirlande : Les parcs éoliens et les réseaux ferroviaires utilisent des topologies en guirlande ou en anneau optique massif pour assurer la redondance. Le déploiement de liaisons fibre optique de 20 à 25 kilomètres entre les éoliennes ou les gares est une pratique courante, ce qui fait de la portée de 30 km du module 1000BaseLH une exigence minimale.

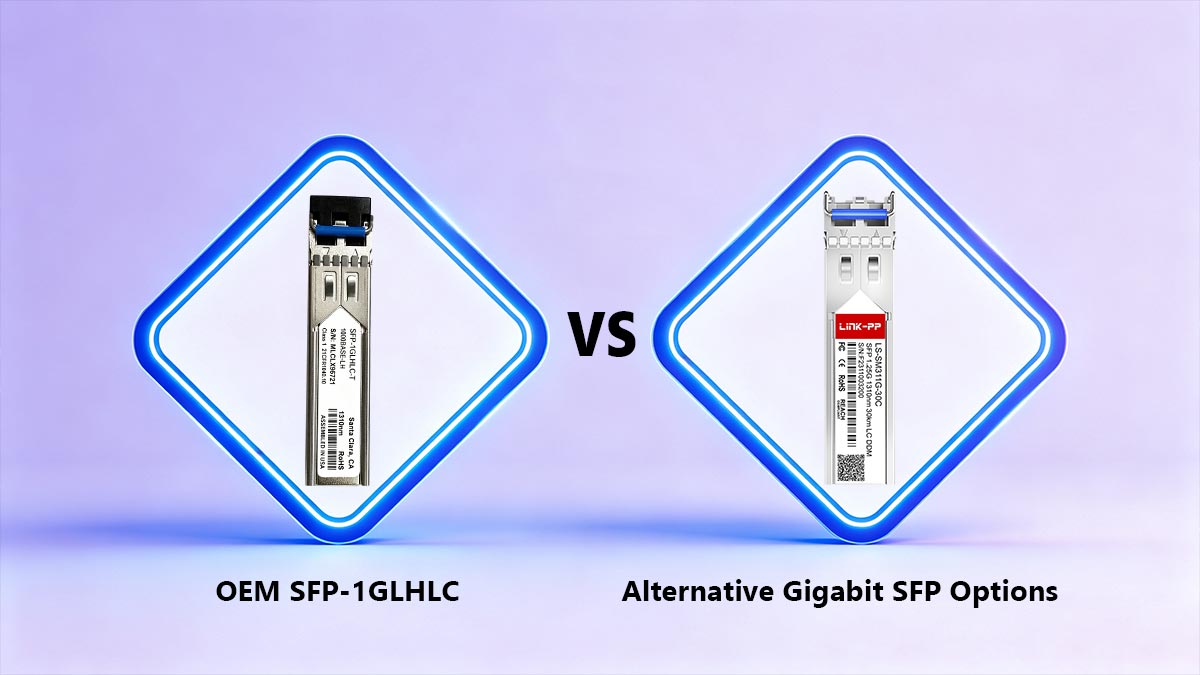

🔵 Comparaison des options alternatives de modules SFP Gigabit OEM SFP-1GLHLC
La principale différence entre le module SFP-1GLHLC OEM Moxa et les modules SFP Gigabit tiers réside dans le support du fournisseur, le MTBF (temps moyen entre les pannes) certifié et le coût initial. Bien que les modules génériques compatibles MSA, codés sur mesure, puissent transmettre des données au sein des commutateurs Moxa, le déploiement du module OEM officiel garantit une tolérance thermique stricte de 0 à 60 °C et préserve l'intégralité du dépannage et du diagnostic dans le cadre du contrat de niveau de service (SLA) du support technique de Moxa.
Dans les secteurs de l'informatique d'entreprise et des réseaux industriels, l'un des sujets les plus débattus est celui du choix entre les émetteurs-récepteurs d'origine (OEM) et les alternatives tierces à prix fortement réduits (comme celles proposées par FiberStore/FS.com). Les commutateurs Moxa étant généralement tolérants et n'imposant pas de verrouillage fournisseur strict via la désactivation des ports par le firmware, les équipes d'approvisionnement comparent souvent le surcoût des modules SFP-1GLHLC officiels aux économies réalisées grâce aux solutions optiques génériques.
Émulation EEPROM
Les émetteurs-récepteurs tiers utilisent l'émulation EEPROM. Les fournisseurs programment la puce mémoire du SFP générique avec le code fournisseur et la référence exacts du Moxa SFP-1GLHLC, trompant ainsi le commutateur hôte qui le reconnaît comme un composant natif.
Comparaison objective : modules d’origine et modules tiers
Pour prendre une décision architecturale éclairée, les ingénieurs doivent évaluer le coût total de possession (CTP) au-delà du prix d'achat initial. Le tableau suivant compare le module Moxa officiel à des alternatives génériques :
| Mesure d'évaluation |
OEM Moxa SFP-1GLHLC |
Module SFP Gigabit tiers (codé sur mesure) |
| Dépenses en capital (CapEx) |
Prix premium (marge constructeur standard). |
Hautement optimisé en termes de coûts (souvent 50 à 70 % moins cher). |
| Assistance technique / SLA |
Entièrement pris en charge. Les ingénieurs de Moxa vont résoudre les problèmes de connexion. |
Non pris en charge. Le support OEM refusera explicitement les tickets concernant des optiques tierces. |
| Garantie environnementale |
Certifié pour un fonctionnement continu de 0 à 60 °C. |
Cela varie selon le fabricant ; la dégradation thermique est un point de défaillance courant. |
| Mises à jour du firmware |
100 % immunisé contre les problèmes de compatibilité lors des mises à jour du système d'exploitation du commutateur. |
Léger risque de désactivation des ports si les mises à jour du constructeur bloquent les EEPROM clonées. |
Aide à la décision : lequel choisir ?
Le choix entre le Moxa SFP-1GLHLC et un module générique dépend en fin de compte de votre environnement de déploiement, et plus précisément du coût financier d'une interruption de réseau.
- Quand privilégier le module OEM Moxa SFP-1GLHLC : pour le déploiement de réseaux OT (technologies opérationnelles) d’infrastructures critiques (systèmes SCADA, chaînes de production, armoires de signalisation ferroviaire, etc.). Dans ces environnements, une panne inattendue d’un module peut entraîner des arrêts de production coûteux, se chiffrant en milliers de dollars par minute. Le prix plus élevé du module OEM constitue une garantie essentielle de disponibilité et d’assistance immédiate du fournisseur.
- Quand envisager une solution tierce : Si vous êtes un administrateur informatique qui met en place des liaisons non critiques et redondantes entre bâtiments, ou si vous travaillez dans un contexte de contraintes budgétaires strictes où le maintien d’un stock important de modules SFP génériques de rechange à froid est financièrement viable.

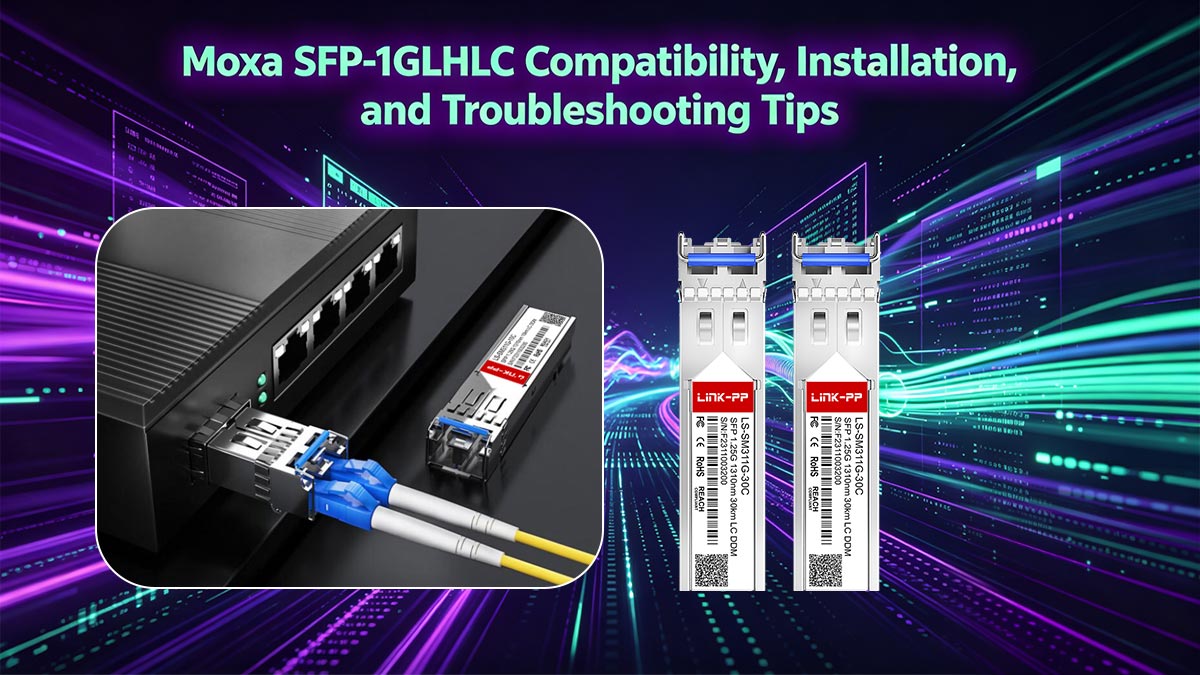

🔵 Conseils de compatibilité, d'installation et de dépannage du module Moxa SFP-1GLHLC
Pour garantir un fonctionnement optimal, vérifiez que votre commutateur Moxa cible (par exemple, série EDS ou ICS) dispose d'un port SFP Gigabit 1000Base-X via la matrice de compatibilité officielle Moxa. L'installation nécessite une fibre monomode (SMF) 9/125 μm terminée par un connecteur LC duplex. Afin d'éviter les pannes de liaison courantes, n'utilisez jamais ce module de 30 km avec un module LX de 10 km sur la même liaison et utilisez la fonction DDM (Digital Diagnostic Monitoring) pour diagnostiquer les problèmes de puissance optique.
Vérification de la compatibilité du commutateur et du micrologiciel
Le module Moxa SFP-1GLHLC est largement compatible avec l'ensemble de la gamme de solutions de réseau industriel Moxa, notamment les séries EDS (EtherDevice™ Switch), IKS, ICS et PT (PowerTrans). Toutefois, la compatibilité physique ne garantit pas le fonctionnement logique. Avant tout achat, les ingénieurs doivent vérifier deux points essentiels :
- Capacités de débit du port : Le module SFP-1GLHLC fonctionne exclusivement à 1.25 Gbit/s. Il doit être inséré dans un emplacement compatible Gigabit. Il ne sera pas automatiquement commuté à une vitesse inférieure s’il est branché dans un emplacement SFP Fast Ethernet 100Base-FX.
- Tableau de compatibilité officiel : Veuillez toujours vérifier la compatibilité avec votre modèle de commutateur et la version du firmware en consultant la page Logiciels et documentation de Moxa. Moxa propose un guide de compatibilité dédié à la série SFP-1G qui détaille les révisions matérielles compatibles avec ce module longue distance.
Installation : Exigences et bonnes pratiques en matière de fibre optique
Le SFP-1GLHLC étant un composant remplaçable à chaud, il peut être installé ou retiré sans mettre hors tension le commutateur industriel.
Hygiène de la face d'extrémité des fibres
Une simple poussière sur un connecteur LC peut entraîner une perte d'insertion de 1 à 3 dB, réduisant considérablement la portée de 30 km du module. Utilisez toujours un stylo de nettoyage dédié à la fibre optique sur le câble de brassage et le port de l'émetteur-récepteur immédiatement avant l'installation.
Câble requis : Vous devez utiliser une fibre monomode (SMF) OS1 ou OS2. Le raccordement d’une fibre multimode (MMF) à un laser longue distance de 1310 nm entraînera une forte dispersion modale et une rupture immédiate de la liaison.
Dépannage des pannes de liaison courantes
Si votre connexion ne s'établit pas ou subit des pertes de paquets intermittentes, vérifiez ces trois erreurs de configuration courantes :
| Symptôme d'échec |
Analyse des causes principales |
Solution d'ingénierie |
| Instabilité de la liaison ou taux d'erreur binaire élevé (BER) |
Saturation optique. Le module SFP de 30 km est utilisé sur une liaison fibre optique trop courte (par exemple, moins de 3 km), ce qui aveugle le récepteur. |
Installez un atténuateur optique LC en ligne de 3 à 5 dB sur le port RX pour réduire l'intensité lumineuse entrante. |
| Voyant d'absence de connexion / Connexion défectueuse |
Incompatibilité de longueur d'onde/distance. Le commutateur distant utilise un module LX (10 km), tandis que le commutateur local utilise un module LH (30 km). |
Standardisez l'optique. Assurez-vous que les deux extrémités de la liaison fibre optique utilisent des modules SFP-1GLHLC compatibles. |
| Baisse intermittente sur les longues distances (25-30 km) |
Épuisement des ressources énergétiques. Des épissures dégradées ou des micro-courbures dans l'installation de fibres optiques provoquent une perte excessive de dB. |
Connectez-vous à l'interface utilisateur du commutateur et vérifiez les valeurs RX du DDM (Digital Diagnostic Monitoring). Si la sensibilité RX est inférieure à -24 dBm, le réseau de fibre optique doit être réparé. |
🔵 FAQ à propos du Moxa SFP-1GLHLC
Vous trouverez ci-dessous des réponses rapides et techniquement précises aux questions les plus courantes concernant l'approvisionnement et le déploiement des modules longue distance Moxa SFP-1G, conçues pour aider les ingénieurs réseau à vérifier rapidement les spécifications.
1. Est-ce compatible avec tous les commutateurs MSA ?
Oui, il est entièrement conforme à la norme MSA (Multi-Source Agreement). Respectant scrupuleusement les spécifications physiques et électriques standard SFF, le module SFP-1GLHLC est généralement compatible avec tous les commutateurs tiers compatibles MSA. Toutefois, la garantie et le support technique officiels de Moxa ne s'appliquent que lorsqu'il est déployé avec du matériel Moxa compatible (par exemple, les commutateurs des séries EDS, ICS ou IKS).
2. Quel type de câble à fibre optique est nécessaire ?
Ce système nécessite une fibre monomode (SMF) de 9/125 μm. Le câble à fibre optique doit être terminé par un connecteur LC duplex standard. Pour atteindre la distance de transmission maximale de 30 km du module en toute sécurité, les architectes réseau doivent utiliser une fibre de qualité OS1 ou OS2 afin de minimiser l'atténuation.
3. Est-ce un mode unique ou multimode ?
Il s'agit d'un émetteur-récepteur optique monomode (SMF) uniquement. Il utilise un laser de longueur d'onde 1310 nm conçu pour les transmissions longue distance (1000BaseLH). Le raccordement d'une fibre multimode (MMF) à ce module entraînerait une forte dispersion modale, provoquant une perte de données immédiate et une rupture de liaison.
4. Peut-il fonctionner en milieu industriel ?
Oui. Le modèle standard SFP-1GLHLC est certifié pour les environnements industriels standard avec une température de fonctionnement de 0 à 60 ° C (32 à 140 ° F)Si vous déployez le module dans un boîtier NEMA extérieur non ventilé, exposé au gel ou à une chaleur extrême, vous devez acheter la variante à large plage de températures (SFP-1GLHLC-T), qui supporte des températures de -40 à 85 °C.
5. Le mode DDM est-il pris en charge ?
Oui, la surveillance et le diagnostic numérique (DDM) sont entièrement pris en charge. Les administrateurs réseau peuvent consulter les données de télémétrie en temps réel directement depuis la ligne de commande ou l'interface web du commutateur. Cela permet aux ingénieurs de surveiller activement la puissance d'émission optique (TX), la sensibilité de réception (RX), la température et la tension laser pour une maintenance proactive du réseau.

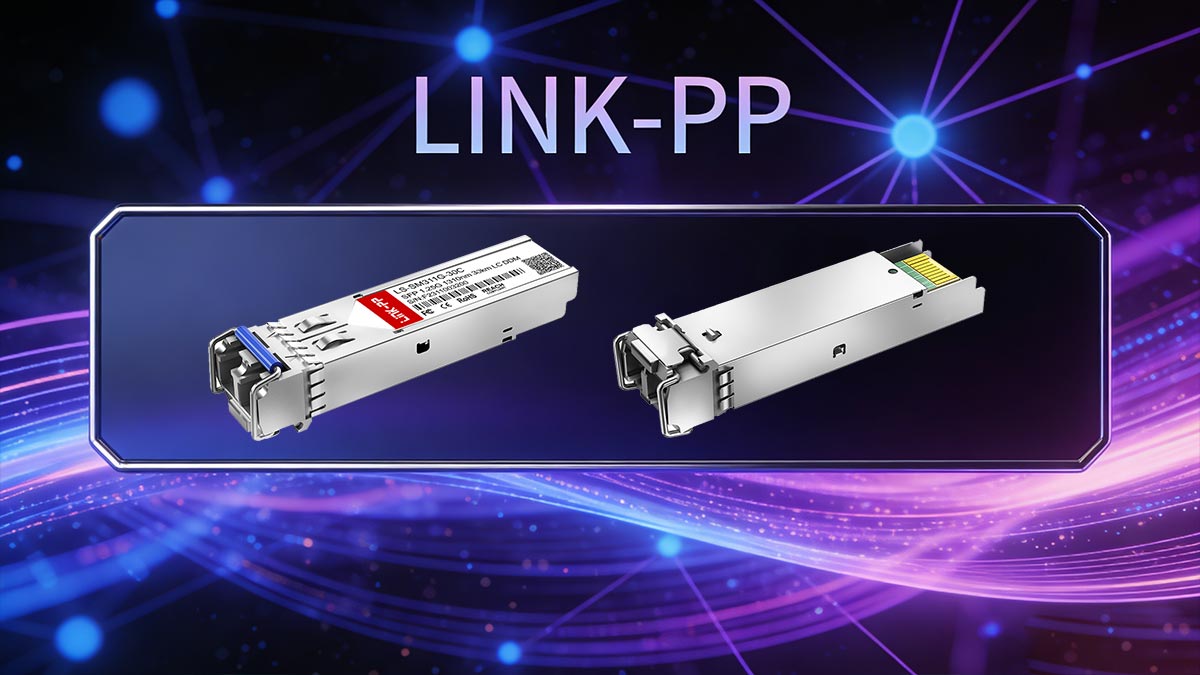

🔵 Sécuriser votre réseau industriel : réflexions finales sur le choix des SFP
Le déploiement réussi du module Moxa SFP-1GLHLC ne se limite pas à son branchement à un port de commutateur. Pour garantir une transmission Gigabit fiable sur 30 km, les architectes réseau doivent calculer leurs bilans de puissance optique à 1310 nm, utiliser exclusivement de la fibre monomode (SMF) et s'assurer que le commutateur cible est entièrement conforme à la matrice de compatibilité de Moxa.
Dans les environnements de technologies opérationnelles (TO) de grande envergure, tels que les réseaux SCADA étendus, les systèmes de signalisation ferroviaire et les vastes sites de production, la couche physique est essentielle à la fiabilité du réseau. La capacité à couvrir des distances supérieures à 10 kilomètres sans recourir à des répéteurs optiques intermédiaires coûteux démontre précisément l'intérêt commercial de la norme 1000BaseLH.
En comprenant les subtilités de la surveillance des diagnostics numériques (DDM), les différences cruciales entre le module standard 0 à 60 °C et la variante à large plage de températures (-T), ainsi que les réalités de la conformité aux accords multi-sources (MSA), les équipes d'approvisionnement et les administrateurs informatiques peuvent éviter des échecs de déploiement coûteux. N'oubliez jamais : traiter une liaison fibre optique industrielle avec la même désinvolture qu'une connexion de baie informatique intérieure est le meilleur moyen de provoquer un arrêt de production onéreux.
Prochaines étapes de l'approvisionnement : Trouver des émetteurs-récepteurs optiques fiables
L'approvisionnement en optique industrielle nécessite un partenaire de confiance. Que vous agrandissiez une nouvelle chaîne de production et ayez besoin de modules SFP Gigabit robustes et conformes à la norme MSA, ou que vous recherchiez des émetteurs-récepteurs optiques personnalisés bénéficiant de tests d'assurance qualité rigoureux, il est primordial de garantir que votre matériel respecte les normes thermiques industrielles et IEEE les plus strictes.
Pour des solutions de réseaux optiques éprouvées, un support technique expert et un approvisionnement mondial fiable afin de sécuriser votre prochain projet d'infrastructure majeur, découvrez la gamme d'émetteurs-récepteurs haute performance de LINK-PP Boutique officielle.
À propos du réviseur technique : Ce guide technique a été élaboré conformément à la documentation standard IEEE 802.3z, aux normes MSA (Multi-Source Agreement) et aux spécifications officielles de la gamme Moxa SFP-1G. Pour les mises à jour du micrologiciel et les tableaux de compatibilité officiels, veuillez consulter le portail d'assistance Moxa.
