Alternative Cisco CVR-QSFP-SFP10G : Guide technique de l’adaptateur

L'adaptateur Cisco CVR-QSFP-SFP10G, communément appelé adaptateur QSFP vers SFP+ (QSA), est un composant essentiel pour les administrateurs réseau souhaitant assurer la transition entre les ports 40G haut débit et l'infrastructure 10G existante. En convertissant un port Ethernet 40 Gigabit en un seul emplacement SFP+ 10 Gigabit, ce module offre une solution de migration transparente, permettant ainsi la coexistence du matériel ancien et des commutateurs modernes haute densité sans nécessiter un remplacement complet de l'équipement.

Avec l'expansion des centres de données , la demande d'alternatives compatibles Cisco CVR-QSFP-SFP10G de haute qualité a explosé. Si le matériel des fabricants d'équipement d'origine (OEM) garantit la fiabilité, les professionnels recherchent de plus en plus des alternatives compatibles pour optimiser les performances tout en maîtrisant les contraintes budgétaires. Ces modules tiers offrent des fonctionnalités identiques – préservant une faible latence et la transparence du protocole – tout en assurant la flexibilité nécessaire pour optimiser le mappage des ports et maximiser le retour sur investissement du matériel réseau existant.

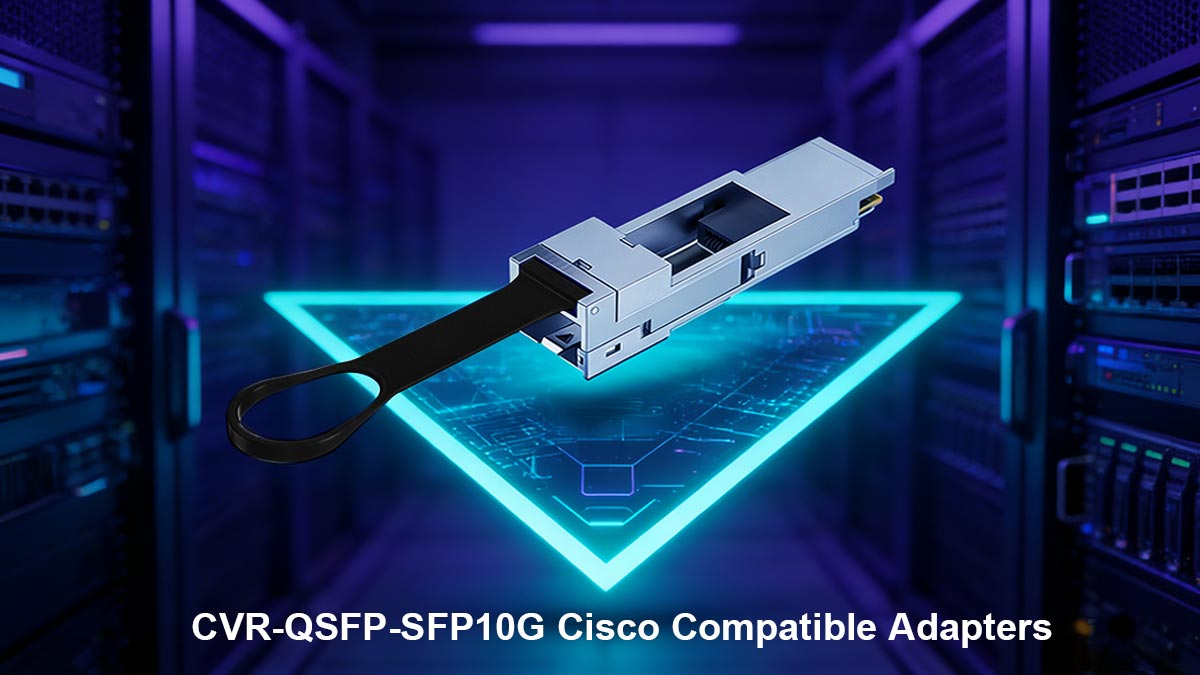

ℹ️ Présentation des adaptateurs compatibles Cisco CVR-QSFP-SFP10G

Les adaptateurs compatibles Cisco CVR-QSFP-SFP10G offrent une solution polyvalente et économique aux administrateurs réseau souhaitant connecter des ports QSFP 40G à des interfaces SFP+ 10G . En convertissant les connexions QSFP haut débit vers la norme 10G, plus répandue, ces adaptateurs optimisent l'utilisation du matériel existant et offrent une plus grande flexibilité dans la conception du réseau.

Qu'est-ce qu'un adaptateur QSFP vers SFP+ (QSA) ?

Un adaptateur QSFP vers SFP+, communément appelé QSA, est un outil de conversion mécanique et électrique conçu pour s'insérer dans un port QSFP+ 40G . Il crée ainsi une passerelle permettant à un seul émetteur-récepteur optique ou câble SFP+ 10G de fonctionner dans un emplacement initialement prévu pour une bande passante beaucoup plus élevée.

La simplicité du QSA est son principal atout ; son fonctionnement ne requiert aucune configuration complexe. Grâce à un boîtier physique compatible avec le format QSFP+ et aux broches électriques internes conservées pour les signaux SFP+, il garantit l’utilisation des infrastructures 10G existantes dans les architectures de commutation haut débit de nouvelle génération.

Présentation de l'adaptateur compatible Cisco CVR-QSFP-SFP10G

Le CVR-QSFP-SFP10G Cisco est le modèle standard du secteur, conçu spécifiquement pour les environnements réseau Cisco, notamment les séries Nexus et Catalyst. Cet adaptateur passif assure une connexion sécurisée et à faible perte entre le fond de panier du commutateur et divers modules optiques 10G , tels que les SFP-10G-SR , SFP-10G-LR ou encore les câbles à connexion directe (DAC).

Conçu sans outil et remplaçable à chaud, cet adaptateur permet un déploiement immédiat sans interruption de service. Reconnu par les systèmes d'exploitation Cisco (NX-OS et IOS) comme un convertisseur d'interface valide, il garantit que la liaison 10G connectée est traitée comme un port Ethernet standard avec toutes les fonctionnalités de surveillance.

Pourquoi les professionnels recherchent des alternatives compatibles Cisco de haute qualité

Les professionnels de l'informatique et les responsables de centres de données se tournent fréquemment vers des alternatives de haute qualité aux modules CVR-QSFP-SFP10G de Cisco afin d'éviter les surcoûts importants associés aux équipements de marque constructeur. Une alternative fiable offre les mêmes performances techniques et la même fiabilité que le produit d'origine, mais à un coût bien moindre, permettant ainsi une mise à l'échelle plus rapide de l'infrastructure.

Au-delà du coût, ces solutions alternatives offrent souvent une meilleure disponibilité et une compatibilité plus étendue avec les environnements multi-fournisseurs. En choisissant un fabricant tiers réputé, les ingénieurs réseau peuvent garantir une intégrité du signal optimale et une fonctionnalité « plug-and-play », tout en libérant des fonds pour d'autres mises à niveau réseau critiques.

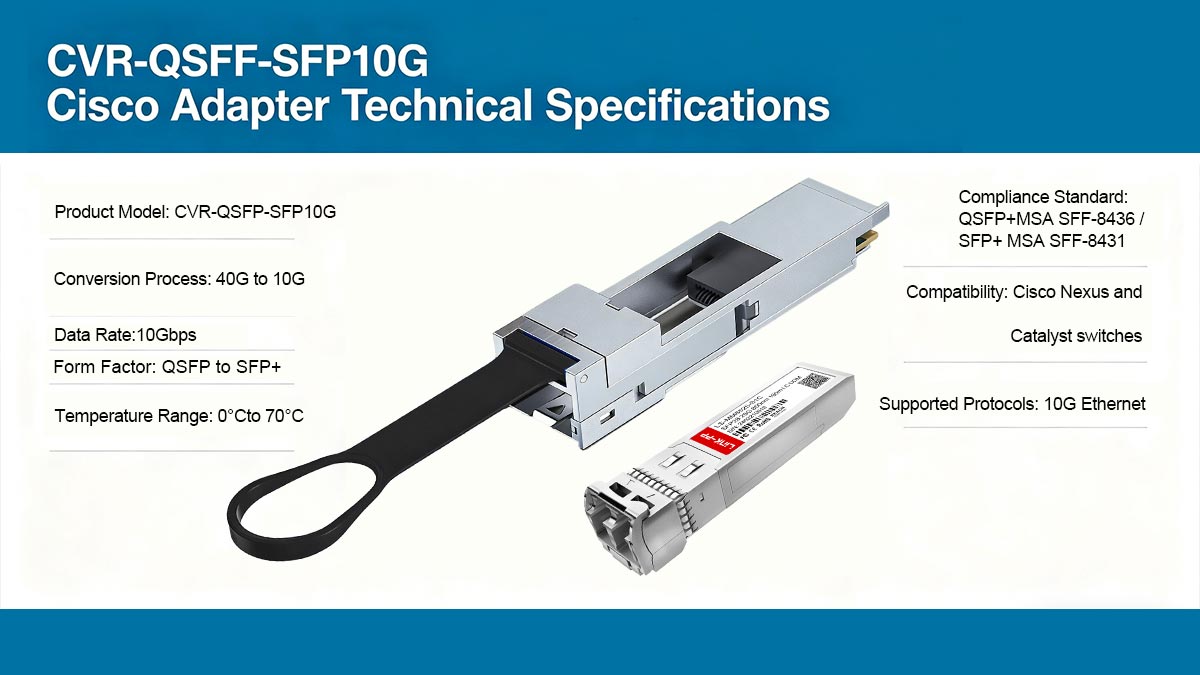

ℹ️ Spécifications techniques de l'adaptateur Cisco CVR-QSFP-SFP10G

L'intégrité technique d'un adaptateur Cisco CVR-QSFP-SFP10G est définie par sa capacité à maintenir la précision du signal malgré l'adaptation des dimensions physiques. Ces spécifications garantissent le fonctionnement de l'adaptateur dans le respect des tolérances électriques et mécaniques strictes requises par les environnements de commutation Cisco hautes performances.

Le tableau suivant présente une ventilation détaillée des principaux paramètres techniques de ces modules adaptateurs :

Norme relative aux dimensions physiques et au facteur de forme

L'adaptateur Cisco CVR-QSFP-SFP10G est conçu avec précision pour répondre à la norme SFF-8436 (accord multi-sources) relative aux modules QSFP+. Ses dimensions externes lui permettent de s'insérer parfaitement dans n'importe quel port 40G standard, tandis que sa cavité interne est méticuleusement profilée pour accueillir les émetteurs-récepteurs SFP+ (SFF-8431), garantissant ainsi un maintien optimal et une résistance aux vibrations.

Conforme aux normes internationales, cet adaptateur préserve l'espacement haute densité des ports requis par les baies de centres de données modernes. Son mécanisme de verrouillage mécanique est conçu pour des milliers de cycles d'insertion, assurant une interface physique robuste et empêchant toute déconnexion accidentelle lors des opérations de maintenance courantes.

Comprendre le mécanisme de conversion 40G vers 10G

Le processus de conversion dans un adaptateur Cisco CVR-QSFP-SFP10G consiste essentiellement en un mappage de voies. Un port QSFP+ 40G standard comprend quatre voies de transmission et de réception 10G indépendantes ; l’adaptateur achemine intelligemment l’une de ces voies 10G (généralement la voie 0) vers l’interface SFP+ tout en terminant les voies inutilisées.

Ceci est réalisé grâce à un chemin électrique passif qui préserve l'intégrité des signaux différentiels. En réaffectant les broches haut débit du fond de panier QSFP+ au port SFP+, l'adaptateur permet au logiciel du commutateur de traiter le port physique 40G comme une interface logique 10G unique, sans aucun traitement actif du signal.

Consommation d'énergie et gestion thermique

L'un des principaux avantages du CVR-QSFP-SFP10G de Cisco réside dans son architecture passive, qui se traduit par une consommation d'énergie négligeable. Dépourvu de puces actives pour la resynchronisation ou l'amplification, il n'engendre quasiment aucune chaleur dans le châssis du commutateur, ce qui en fait une solution écologique et thermiquement stable.

Malgré sa conception passive, l'adaptateur est doté de matériaux thermoconducteurs de haute qualité afin de dissiper efficacement la chaleur générée par l'émetteur-récepteur SFP+ inséré. Cette gestion thermique garantit un fonctionnement fiable du module, même dans des environnements à forte densité et à fort débit d'air où le contrôle de la température est essentiel.

Prise en charge du débit de données et transparence du protocole

L'adaptateur Cisco CVR-QSFP-SFP10G prend en charge un débit de données de 10 Gbit/s, assurant une compatibilité totale avec les modules SFP+ 10G et une intégration transparente avec les interfaces QSFP 40G. Ce débit garantit une gestion optimale des applications à large bande passante, telles que le streaming vidéo, le cloud computing et l'analyse de données massives, sans ralentissement.

De plus, l'adaptateur préserve la transparence du protocole, garantissant ainsi l'absence d'interférences avec les protocoles de données transmis. Qu'il soit utilisé pour Ethernet, Fibre Channel ou d'autres protocoles courants, l'adaptateur prend en charge un large éventail d'applications, assurant une grande flexibilité dans divers environnements réseau.

ℹ️ Principaux avantages de l'utilisation d'une alternative Cisco au CVR-QSFP-SFP10G

Choisir une alternative Cisco CVR-QSFP-SFP10G présente des avantages économiques et opérationnels pour les environnements réseau modernes. Ces adaptateurs permettent aux entreprises d'optimiser leur infrastructure existante tout en préservant les performances et la compatibilité. C'est pourquoi ils sont largement utilisés dans les centres de données et les réseaux d'entreprise en quête d'efficacité et d'évolutivité.

Économies importantes par rapport au matériel d'origine

L'un des arguments les plus convaincants en faveur d'une alternative aux modules Cisco CVR-QSFP-SFP10G réside dans la réduction de coût substantielle par rapport aux modules d'origine Cisco. Les adaptateurs compatibles tiers offrent souvent des fonctionnalités équivalentes à un prix bien inférieur, ce qui les rend idéaux pour les déploiements à grande échelle où les contraintes budgétaires sont critiques.

De plus, la réduction des coûts initiaux permet aux organisations d'allouer leurs ressources plus efficacement et d'investir dans d'autres domaines tels que l'extension ou la redondance du réseau. À terme, cette optimisation des coûts peut réduire considérablement le coût total de possession (CTP) sans compromettre la fiabilité.

Flexibilité accrue dans le mappage des ports réseau

L'alternative Cisco CVR-QSFP-SFP10G offre une plus grande flexibilité en permettant aux ingénieurs réseau de réutiliser les ports QSFP 40G pour des connexions SFP+ 10G. Cette fonctionnalité est particulièrement précieuse dans les environnements à débits mixtes où tous les périphériques ne nécessitent pas une bande passante de 40 Gbit/s.

En permettant une utilisation plus granulaire des ports, ces adaptateurs prennent en charge les configurations réseau dynamiques et simplifient les stratégies de mise à l'échelle. Cette flexibilité contribue à optimiser l'utilisation des ports et garantit que la bande passante disponible corresponde mieux aux besoins réels des applications.

Réduire les déchets électroniques grâce à la réutilisation des composants

Le développement durable est devenu un pilier fondamental des stratégies informatiques modernes, et l'alternative Cisco CVR-QSFP-SFP10G y contribue en prolongeant la durée de vie des modules SFP+ existants. Plutôt que de jeter des émetteurs-récepteurs 10G parfaitement fonctionnels lors de la mise à niveau vers des commutateurs 40G, ces adaptateurs permettent de les maintenir en service.

Cette pratique réduit considérablement les déchets électroniques en évitant la mise au rebut prématurée de composants optiques coûteux. En assurant la compatibilité entre les générations de matériel, les entreprises peuvent atteindre leurs objectifs de responsabilité sociale tout en maintenant un réseau performant et moderne.

Simplifier la gestion des stocks grâce aux adaptateurs universels

L'un des principaux avantages opérationnels des alternatives Cisco CVR-QSFP-SFP10G réside dans la simplification de la gestion des stocks. Grâce à un seul type d'adaptateur compatible avec de multiples scénarios de déploiement, les entreprises peuvent réduire le nombre de pièces détachées à stocker.

Cette standardisation simplifie les achats, réduit les coûts de stockage et améliore l'efficacité de la maintenance. Les équipes réseau peuvent ainsi répondre plus rapidement aux besoins matériels sans avoir à gérer un stock complexe de modules spécialisés.

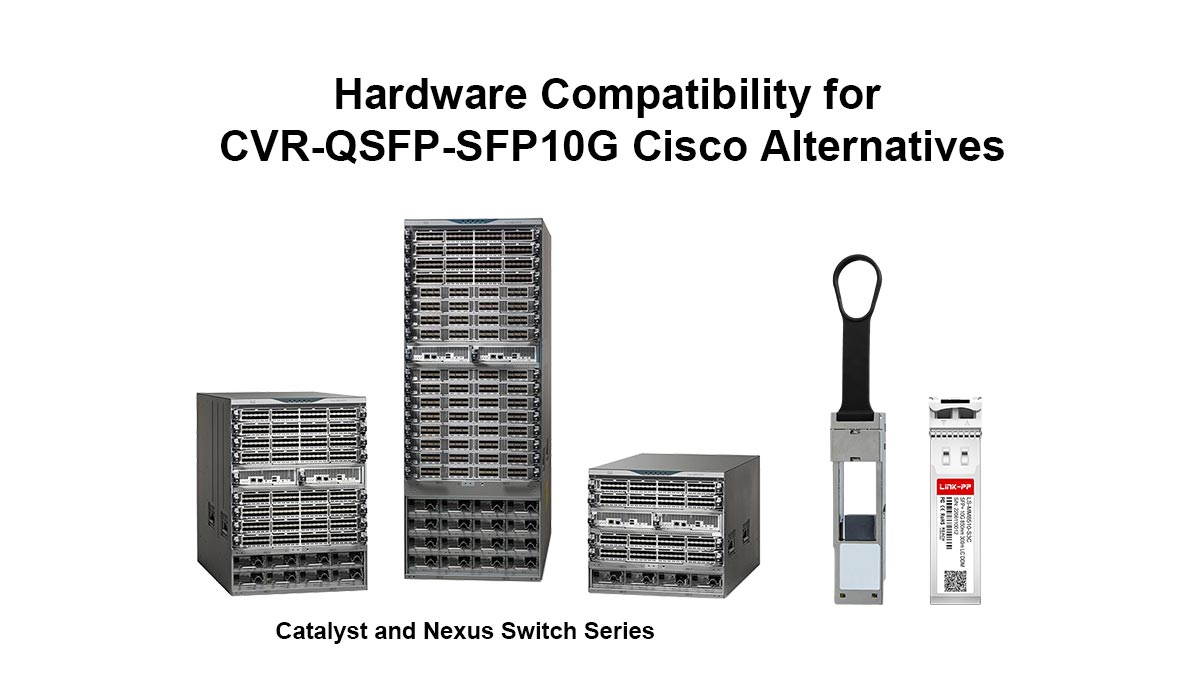

ℹ️ Compatibilité matérielle pour les alternatives Cisco CVR-QSFP-SFP10G

Il est crucial de garantir la compatibilité matérielle lors du déploiement d'une alternative Cisco CVR-QSFP-SFP10G dans un réseau de production. Ces adaptateurs sont conçus pour fonctionner de manière transparente avec une large gamme de plateformes et de modules émetteurs-récepteurs Cisco, mais une validation rigoureuse reste indispensable. La compréhension des facteurs de compatibilité permet d'éviter les problèmes de connectivité et assure un fonctionnement stable et durable.

Compatibilité avec les séries Catalyst et Nexus Switch

L'adaptateur CVR-QSFP-SFP10G de Cisco est conçu pour fonctionner avec les commutateurs haut de gamme Cisco destinés aux entreprises et aux centres de données. Ces commutateurs utilisant différents systèmes d'exploitation (IOS-XE ou NX-OS), l'adaptateur doit être physiquement et logiquement compatible avec les architectures de ports spécifiques de ces machines hautes performances.

• Série Nexus : Ces adaptateurs sont largement utilisés dans les commutateurs des séries Nexus 9000, 7000 et 3000. Dans ces environnements, ils permettent aux architectures leaf-and-spine 40G haute densité de prendre en charge les liaisons descendantes serveur 10G.
• Série Catalyst : Pour les réseaux de campus, l’adaptateur est compatible avec les séries Catalyst 9500 et 3850. Il permet d’utiliser les ports de liaison montante 40G comme interfaces 10G standard pour la connexion aux commutateurs de couche de distribution.

Liste des types d'émetteurs-récepteurs SFP/SFP+ pris en charge

L'un des principaux atouts d'une alternative de haute qualité réside dans sa large compatibilité avec différents types de modules . L'adaptateur étant un pont passif, il peut accueillir une gamme de modules SFP 1G et SFP+ 10G , à condition que le port du commutateur prenne en charge le débit de données sous-jacent. Voici quelques exemples de modules compatibles :

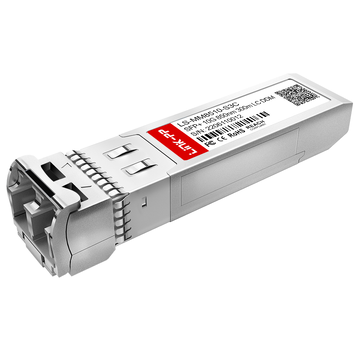

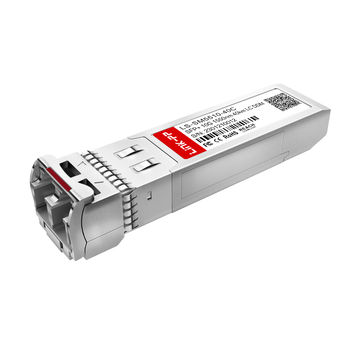

• Modules fibre 10G : SFP-10G-SR (courte portée), SFP-10G-LR (longue portée) et SFP-10G-ER (Portée étendue).
• 10G Cuivre/Connexion directe : 10G SFP+ Cuivre à connexion directe (DAC) câbles et câbles optiques actifs (AOC).

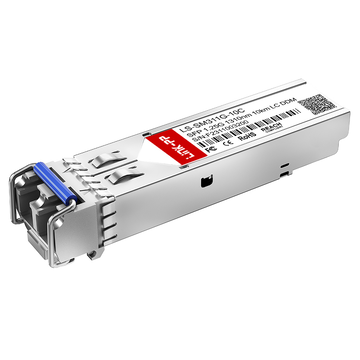

• Prise en charge des anciennes générations de cartes graphiques : SFP-1G-SX et SFP-1G-LX modules permettant la connexion à du matériel plus ancien qui n'est pas encore passé aux vitesses 10G.

Vérification du codage EEPROM pour une intégration transparente

Le codage EEPROM est essentiel pour qu'un module alternatif Cisco CVR-QSFP-SFP10G soit reconnu comme valide par les équipements Cisco. Correctement codés, les adaptateurs reproduisent les identifiants d'origine Cisco, ce qui leur permet de passer les contrôles système et de fonctionner sans restriction.

Pour garantir une intégration sans faille, les utilisateurs doivent :

• Vérifiez que l'adaptateur est encodé de manière compatible Cisco avant le déploiement.
• Utilisez le CLI des commandes telles que « show inventory » ou « show interface transceiver » permettent de vérifier la reconnaissance.
• Travaillez avec des fournisseurs réputés qui fournissent des profils EEPROM testés et validés.

Un codage précis de l'EEPROM minimise les avertissements de compatibilité et garantit que l'adaptateur fonctionne comme prévu au sein du réseau.

Gestion des messages d'erreur « Émetteur-récepteur non pris en charge »

Dans certains cas, les commutateurs peuvent afficher des avertissements de « transceiver non pris en charge » lors de l'utilisation de modules CVR-QSFP-SFP10G Cisco tiers. Bien que cela n'empêche pas toujours le fonctionnement, cela peut impacter la surveillance ou déclencher des alertes système.

Pour remédier efficacement à ce problème :

• Vérifiez les paramètres du firmware : certains périphériques Cisco permettent l’utilisation de modules non pris en charge via des commandes spécifiques (par exemple, service unsupported-transceiver).
• Mise à jour du logiciel du commutateur : les versions plus récentes du micrologiciel peuvent améliorer la gestion de la compatibilité.
• Utilisez des modules compatibles certifiés : les alternatives de haute qualité sont moins susceptibles de déclencher des erreurs.

En gérant proactivement ces scénarios, les administrateurs réseau peuvent maintenir un fonctionnement stable tout en bénéficiant de solutions compatibles et économiques.

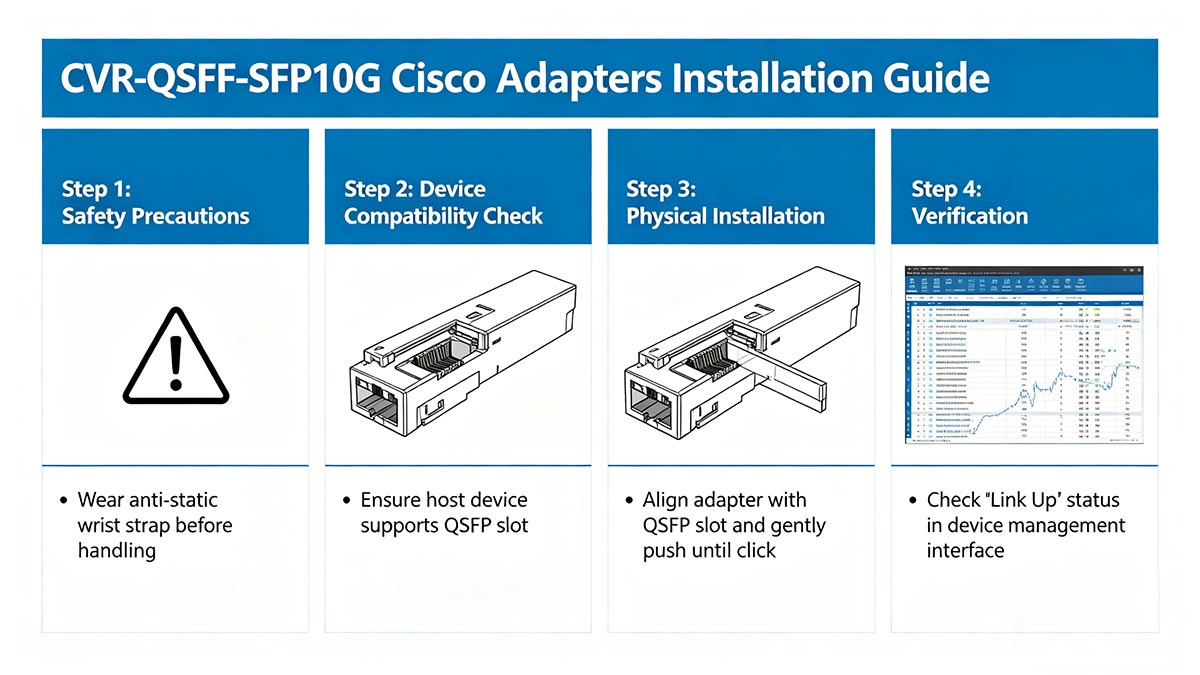

ℹ️ Guide d'installation des adaptateurs Cisco CVR-QSFP-SFP10G

L'installation d'un adaptateur Cisco CVR-QSFP-SFP10G est simple, mais elle exige le respect de certaines normes de manipulation pour garantir sa fiabilité à long terme. En suivant une procédure d'installation structurée, vous pouvez éviter tout dommage mécanique et vous assurer que la liaison 10G s'initialise correctement dès la première tentative.

Procédures d'insertion et de retrait étape par étape

L'installation se déroule en deux étapes distinctes : insérer l'adaptateur dans le commutateur, puis le module SFP+ dans l'adaptateur. La précision est essentielle pour garantir un alignement parfait des broches électriques, sans forcer.

• Procédure d'insertion : Alignez l'adaptateur avec l'emplacement QSFP+ 40G du commutateur Cisco. Faites-le glisser dans le port jusqu'à entendre un clic ; puis, insérez votre émetteur-récepteur SFP+ 10G à l'arrière de l'adaptateur jusqu'à ce qu'il soit complètement en place.
• Procédure de retrait : Pour retirer l’ensemble, débranchez d’abord les câbles à fibre optique ou en cuivre. Tirez sur le mécanisme de verrouillage du module SFP+ pour le retirer de l’adaptateur, puis tirez sur la languette du module CVR-QSFP-SFP10G pour faire glisser l’adaptateur hors du port 40G en toute sécurité.

Meilleures pratiques pour la manipulation des connecteurs à fibre optique

Les composants à fibre optique utilisés avec l'adaptateur Cisco CVR-QSFP-SFP10G nécessitent une manipulation soigneuse afin de préserver la qualité du signal et d'éviter toute contamination. Même de fines particules de poussière peuvent affecter les performances.

Pour garantir une manipulation optimale :

• Maintenez les connecteurs propres : utilisez les capuchons anti-poussière lorsqu’ils ne sont pas utilisés et nettoyez les connecteurs avec les outils appropriés avant de les insérer.
• Évitez de toucher les faces d'extrémité : le contact direct peut introduire des huiles ou des débris qui dégradent la transmission du signal.
• Utilisez une gestion des câbles appropriée : évitez les flexions ou tensions excessives sur les câbles à fibres optiques.
• Stockez correctement les composants : conservez les modules non utilisés dans un emballage antistatique.

Le respect de ces pratiques contribue à maintenir l'intégrité du signal et à prolonger la durée de vie des composants optiques.

Fonctionnalité de remplacement à chaud expliquée

L'un des principaux avantages de la carte réseau Cisco CVR-QSFP-SFP10G réside dans sa capacité d'échange à chaud, permettant son installation ou son retrait sans interruption de service du commutateur. Cette fonctionnalité est essentielle pour garantir la disponibilité du réseau en environnement de production.

Bien que le remplacement à chaud soit pris en charge, il convient de l'effectuer avec précaution. Évitez les insertions rapides ou répétées et surveillez toujours les journaux système ou l'état de l'interface après toute modification. Cela garantit que le périphérique reconnaît correctement l'adaptateur et l'émetteur-récepteur associé.

Conception sans outil et verrous mécaniques

L'adaptateur Cisco CVR-QSFP-SFP10G est conçu avec un mécanisme sans outil, simplifiant l'installation et réduisant les risques de mauvaise manipulation. Des loquets mécaniques intégrés assurent un maintien sûr dans le port QSFP.

Les principales caractéristiques de conception comprennent :

• Languette ou loquet à anse : Permet une insertion et un retrait faciles sans outils.
• Mécanisme de verrouillage sécurisé : empêche toute déconnexion accidentelle pendant le fonctionnement.
• Conception ergonomique : Permet un accès rapide dans les environnements à forte densité de commutateurs.

Cette conception conviviale accélère non seulement le déploiement, mais minimise également les risques d'erreurs d'installation, la rendant adaptée aussi bien aux ingénieurs expérimentés qu'aux tâches de maintenance courante.

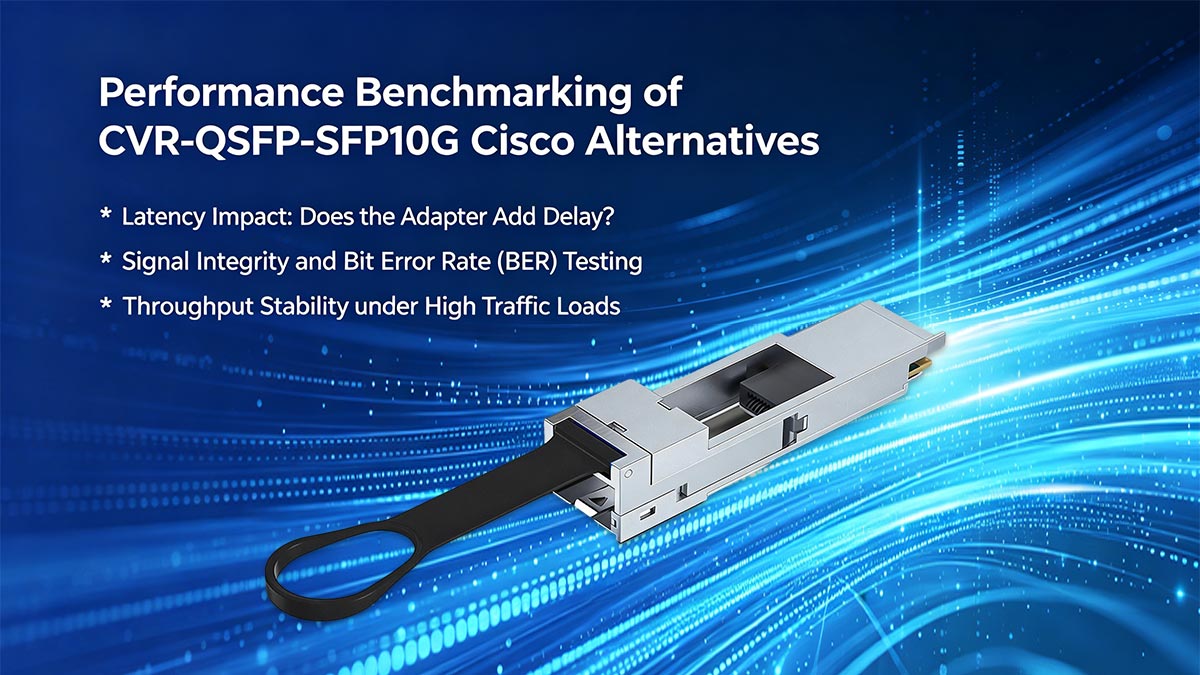

ℹ️ Évaluation comparative des performances des alternatives Cisco CVR-QSFP-SFP10G

L'évaluation des performances est essentielle pour apprécier les capacités réelles des alternatives Cisco aux adaptateurs CVR-QSFP-SFP10G. Bien que ces adaptateurs soient conçus pour maintenir une connectivité haut débit, les tests garantissent qu'ils répondent aux exigences opérationnelles en matière de latence, d'intégrité du signal et de débit dans diverses conditions réseau. Les données d'évaluation permettent aux administrateurs de prendre des décisions éclairées concernant le déploiement et l'extension du réseau.

Impact de la latence : L’adaptateur ajoute-t-il un délai ?

L'une des principales préoccupations des ingénieurs réseau est de savoir si l'ajout d'un adaptateur physique introduit une latence mesurable. Le CVR-QSFP-SFP10G de Cisco étant un dispositif passif, il ne comporte aucun composant électronique actif pour le traitement ou la mise en mémoire tampon des paquets de données. Il en résulte une latence ajoutée quasi nulle, le signal transitant directement par des pistes de haute qualité entre le port QSFP+ et l'interface SFP+.

Lors des tests de performance, le délai introduit par l'adaptateur se mesure généralement en picosecondes, ce qui est négligeable même pour les environnements de trading haute fréquence (HFT) ou les clusters de calcul haute performance (HPC) en temps réel. En pratique, les performances réseau restent identiques à celles d'une configuration de port SFP+ native.

Tests d'intégrité du signal et de taux d'erreur binaire (TEB)

Le maintien de l'intégrité du signal est crucial lors de la conversion d'une voie 40G vers une voie 10G. Les alternatives compatibles Cisco de haute qualité sont soumises à des tests de taux d'erreur binaire (TEB) afin de garantir la fiabilité de la transmission des données. Un TEB de 10⁻¹² ou moins constitue un critère de performance standard pour ces adaptateurs, ce qui signifie qu'il y a moins d'une erreur binaire pour mille milliards de bits transmis.

Les adaptateurs de mauvaise qualité peuvent introduire de la diaphonie ou des réflexions de signal, entraînant des pertes de paquets. Les alternatives de qualité utilisent une adaptation d'impédance de précision sur leur circuit imprimé interne pour éviter ces problèmes, garantissant ainsi un signal 10 Gbit/s net et précis depuis le fond de panier du commutateur jusqu'à l'émetteur-récepteur à fibre optique.

Stabilité du débit sous fortes charges de trafic

La stabilité du débit mesure la capacité de l'adaptateur à gérer un trafic soutenu à pleine vitesse sans dégradation. Lors des tests de charge, les alternatives Cisco CVR-QSFP-SFP10G sont soumises à une charge constante de 10 Gbit/s afin de détecter toute perte de trames ou limitation de performances due à la température.

Grâce à sa conception passive qui ne génère pas de chaleur, l'adaptateur maintient un débit constant même lors de pics de congestion prolongés. Cette stabilité est essentielle pour les centres de données où les commutateurs fonctionnent à plein régime, garantissant ainsi que la liaison 10G reste un élément de l'infrastructure fiable et sans intervention.

ℹ️ Dépannage des problèmes de connectivité courants des modules Cisco CVR-QSFP-SFP10G

Même avec des alternatives Cisco CVR-QSFP-SFP10G de haute qualité, des problèmes de connectivité peuvent parfois survenir en raison d'incompatibilités de configuration ou de facteurs environnementaux. Il est essentiel, pour garantir la disponibilité du réseau, d'identifier rapidement si le problème provient des paramètres logiciels, de l'insertion physique du module ou de la fibre elle-même.

Diagnostic de l'état de liaison interrompue du port

Lorsqu'un port reste à l'état « liaison inactive » ou « non connecté » après l'insertion de l'adaptateur, la première étape consiste à vérifier son statut administratif. Étant donné qu'un port 40G est utilisé comme une interface 10G, le commutateur peut nécessiter une commande explicite pour modifier la vitesse du port ou son mode de fonctionnement.

Si le port est actif mais que la liaison reste interrompue, vérifiez la compatibilité de débit entre le commutateur local et le périphérique distant. Assurez-vous que l'interface n'est pas configurée en dur à 40 Gbit/s ; forcer le débit à 10 Gbit/s ou s'assurer que la négociation automatique est correctement configurée aux deux extrémités permet souvent d'établir une liaison stable.

Incohérences du micrologiciel et comment les résoudre

La compatibilité logicielle est un problème courant lors de l'utilisation d'alternatives tierces aux modules CVR-QSFP-SFP10G de Cisco. Les commutateurs Cisco effectuent des vérifications internes par rapport aux données EEPROM de l'émetteur-récepteur ; si la version du firmware du commutateur est sensiblement plus récente ou plus ancienne que le codage de l'adaptateur, le port peut être placé en état « err-disable ».

Pour résoudre les problèmes liés au micrologiciel, assurez-vous que votre système Cisco IOS ou NX-OS est à jour et prend en charge les adaptateurs QSA. Si le matériel est reconnu mais ne s'initialise pas, la commande « service unsupported-transceiver » permet généralement de contourner ces restrictions logicielles et de rétablir le fonctionnement.

Inspection des connexions physiques et de la contamination par la poussière

Les défaillances de la couche physique sont fréquemment dues à un mauvais branchement ou à une contamination. Un adaptateur Cisco CVR-QSFP-SFP10G comporte deux points de connexion (QSFP vers adaptateur et adaptateur vers SFP+), ce qui double les risques d'un mauvais contact ou d'un chemin optique obstrué par la poussière.

Vérifiez visuellement la languette et le loquet pour vous assurer que l'adaptateur est bien enclenché dans le châssis du commutateur. Si la liaison est intermittente ou présente un taux d'erreur élevé, retirez le module SFP+ et nettoyez les connecteurs optiques avec un outil de nettoyage spécialisé. Souvent, un simple réenclenchement de l'adaptateur et de l'émetteur-récepteur suffit à résoudre les problèmes de contact.

Conseils de vérification en ligne de commande (CLI) pour Cisco IOS

L'interface de ligne de commande Cisco offre des outils performants pour le dépannage en temps réel. Des commandes telles que « show interface status » et « show inventory » permettent de vérifier que le commutateur reconnaît physiquement l'adaptateur Cisco CVR-QSFP-SFP10G et comprend son rôle de convertisseur.

Pour une analyse plus approfondie, la commande « show controllers ethernet-controller [interface] phy » permet d'afficher les données de la couche physique de bas niveau. Notez que ces adaptateurs passifs ne prennent pas en charge la surveillance optique numérique (DOM) ; cependant, si un module SFP+ compatible DOM est inséré, vous pourrez peut-être lire ses données DOM via la commande « show interfaces transceiver ». L'interface de ligne de commande (CLI) peut également aider à identifier les pertes de signal (LOS) ou les défauts électriques en consultant les compteurs d'interface, les statistiques d'erreurs et les journaux spécifiques à la plateforme (par exemple, « show logging » ou « show platform »), ce qui vous permet de localiser précisément l'origine de la rupture dans la chaîne de communication.

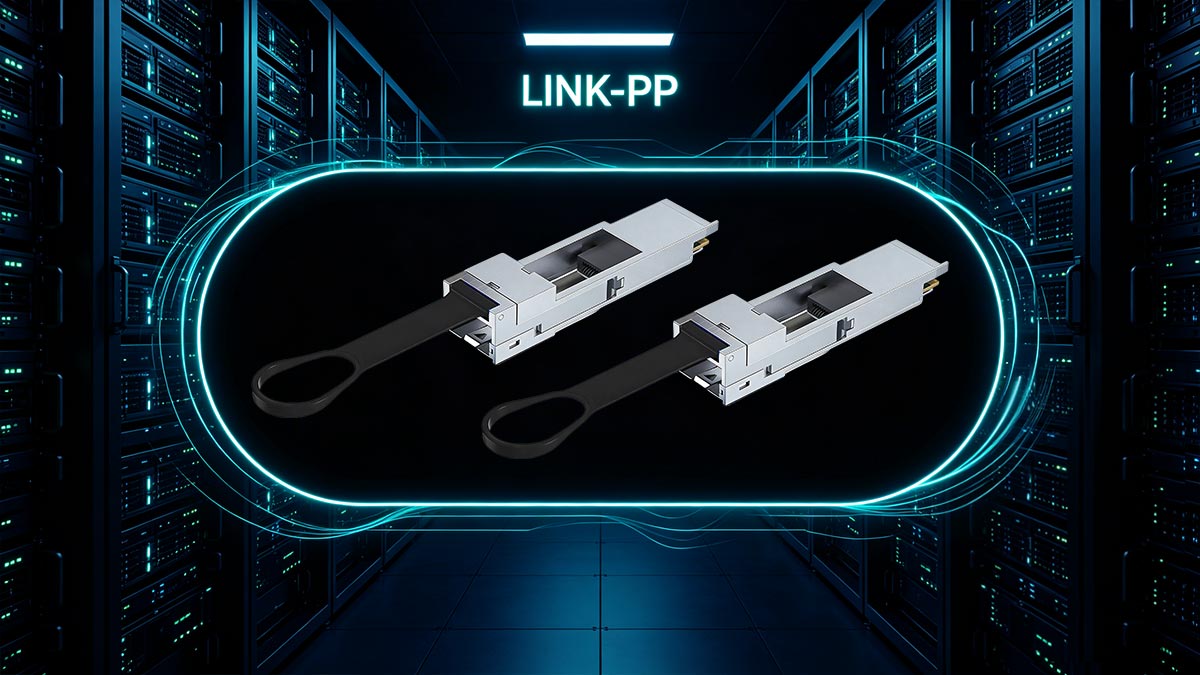

ℹ️ Conclusion : Pérenniser l’infrastructure grâce aux alternatives Cisco CVR-QSFP-SFP10G
