Présentation du module Cisco SFP-10G-LR-X : spécifications, fonctionnalités et applications

Face à la demande croissante de bande passante et de distances de transmission pour les réseaux d'entreprise, les infrastructures cloud et les environnements de télécommunications, les émetteurs-récepteurs optiques 10G demeurent un élément essentiel de la connectivité fibre optique moderne. Les modules 10 Gbit/s longue portée sont largement utilisés pour l'interconnexion des centres de données, les réseaux dorsaux de campus, les déploiements Ethernet métropolitains et les systèmes de transport optique où une communication stable par fibre monomode est indispensable.

Parmi ces solutions optiques, le Cisco SFP-10G-LR-X se distingue comme un émetteur-récepteur multidébit polyvalent, conçu pour les applications Ethernet et de transport. Contrairement aux modules optiques 10G LR standard qui se concentrent uniquement sur la connectivité Ethernet, ce module prend en charge les protocoles 10GBASE-LR, 10GBASE-LW et OTU2/OTU2e, ce qui le rend idéal pour les environnements de réseaux convergents exigeant une grande flexibilité vis-à-vis de plusieurs normes de transmission.

Le module Cisco SFP-10G-LR-X prend en charge des distances de transmission jusqu'à 10 km sur fibre monomode G.652 standard, avec une longueur d'onde de 1 310 nm. De plus, sa plage de températures de fonctionnement étendue lui permet de fonctionner de manière fiable dans les environnements de réseaux d'entreprise, de télécommunications et industriels où la stabilité thermique est essentielle à un fonctionnement continu.

Cet article présente en détail le module Cisco SFP-10G-LR-X, notamment ses spécifications techniques, ses capacités multidébit, les critères de compatibilité, les scénarios de déploiement et ses avantages opérationnels. Il compare également ce module optique aux autres émetteurs-récepteurs 10G et explique pourquoi il demeure pertinent dans les infrastructures fibre optique longue distance modernes.

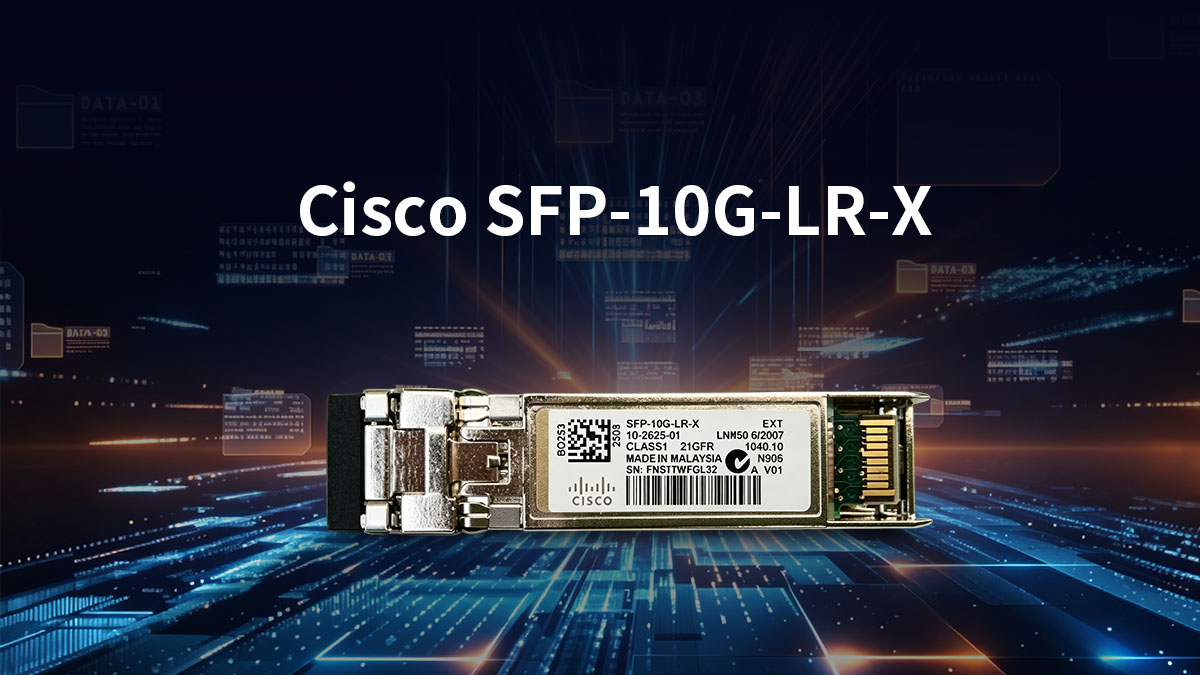

📝 Qu'est-ce que le Cisco SFP-10G-LR-X ?

Le Cisco SFP-10G-LR-X est un émetteur-récepteur optique SFP+ 10G longue portée conçu pour la transmission de données à haut débit sur fibre monomode. Il prend en charge les applications de transport Ethernet et optique, ce qui le rend idéal pour les infrastructures de réseaux d'entreprise, de centres de données et de télécommunications nécessitant une connectivité fiable de 10 Gbit/s sur des distances allant jusqu'à 10 km.

Contrairement aux modules optiques courte portée classiques, le Cisco SFP-10G-LR-X combine la prise en charge de plusieurs protocoles de débit, une capacité de transmission longue distance et une plage de températures de fonctionnement étendue dans un format SFP+ compact et remplaçable à chaud. Cette flexibilité permet aux opérateurs réseau de déployer le module dans un plus large éventail d'environnements réseau.

Définition du module Cisco SFP-10G-LR-X

Le Cisco SFP-10G-LR-X est un module émetteur-récepteur SFP+ de marque Cisco conçu pour les communications optiques longue portée sur fibre monomode G.652 standard. Il est couramment déployé dans les liaisons montantes Ethernet 10 Gigabit, les environnements d'agrégation métropolitains et les infrastructures de transport optique.

Ses fonctionnalités principales comprennent :

• Prise en charge de la transmission de données optiques à 10 Gbit/s
• Permettre une connectivité fibre optique longue distance jusqu'à 10 km
• Fonctionnement sur une infrastructure de fibre monomode
• Assurer l'interopérabilité pour Ethernet et les protocoles de transport
• Fournir des performances stables dans des environnements réseau exigeants

Le module utilise une interface optique LC duplex et fonctionne à une longueur d'onde de 1310 nm, largement adoptée pour les communications par fibre monomode sur moyennes et longues distances.

Dans la pratique, le module Cisco SFP-10G-LR-X est souvent utilisé pour :

• liaisons d'interconnexion des centres de données
• connectivité du réseau dorsal du campus d'entreprise
• Liaisons montantes entre le réseau central et le réseau de distribution
• applications de transport de télécommunications
• Infrastructure Metro Ethernet

Sa conception compacte SFP+ permet également un déploiement haute densité dans les commutateurs, les routeurs et les plateformes de transport où l'efficacité des ports est importante.

Explication de la capacité multidébit

L'une des caractéristiques essentielles du module Cisco SFP-10G-LR-X est sa capacité multidébit. Ce module prend en charge plusieurs normes de réseau, ce qui lui permet de fonctionner aussi bien sur Ethernet que dans des environnements de transport optique, sans nécessiter d'émetteurs-récepteurs distincts.

Le tableau suivant récapitule les normes et fonctions prises en charge :

Cette fonctionnalité multidébit offre plusieurs avantages opérationnels :

• Simplifie la gestion des stocks dans des environnements de réseau mixtes
• Réduit le besoin de plusieurs types de modules optiques dédiés
• Prend en charge les architectures Ethernet et de transport convergentes
• Augmente la flexibilité de déploiement pour les opérateurs de télécommunications et d'entreprises

Étant donné que de nombreuses infrastructures modernes combinent le trafic Ethernet par paquets avec des services de transport optique, les solutions optiques multidébits telles que le Cisco SFP-10G-LR-X contribuent à améliorer l'interopérabilité et l'évolutivité du réseau.

Caractéristiques physiques clés

Le module Cisco SFP-10G-LR-X utilise le format SFP+ standard de l'industrie, ce qui permet un déploiement compact et haute densité sur une large gamme de plateformes réseau Cisco.

Ses caractéristiques physiques et opérationnelles sont les suivantes :

Ces caractéristiques matérielles offrent plusieurs avantages pratiques en matière de déploiement :

• La possibilité de remplacement à chaud simplifie la maintenance et le remplacement
• Sa taille compacte permet des configurations denses de commutateurs et de routeurs.
• Les connecteurs LC assurent une interopérabilité standardisée des fibres optiques.
• La prise en charge monomode permet une transmission longue distance efficace

La conception à plage de températures de fonctionnement étendue du module améliore également la fiabilité dans les environnements où les conditions de température peuvent fluctuer considérablement, notamment les installations industrielles, les armoires distantes et les déploiements en périphérie des réseaux de télécommunications.

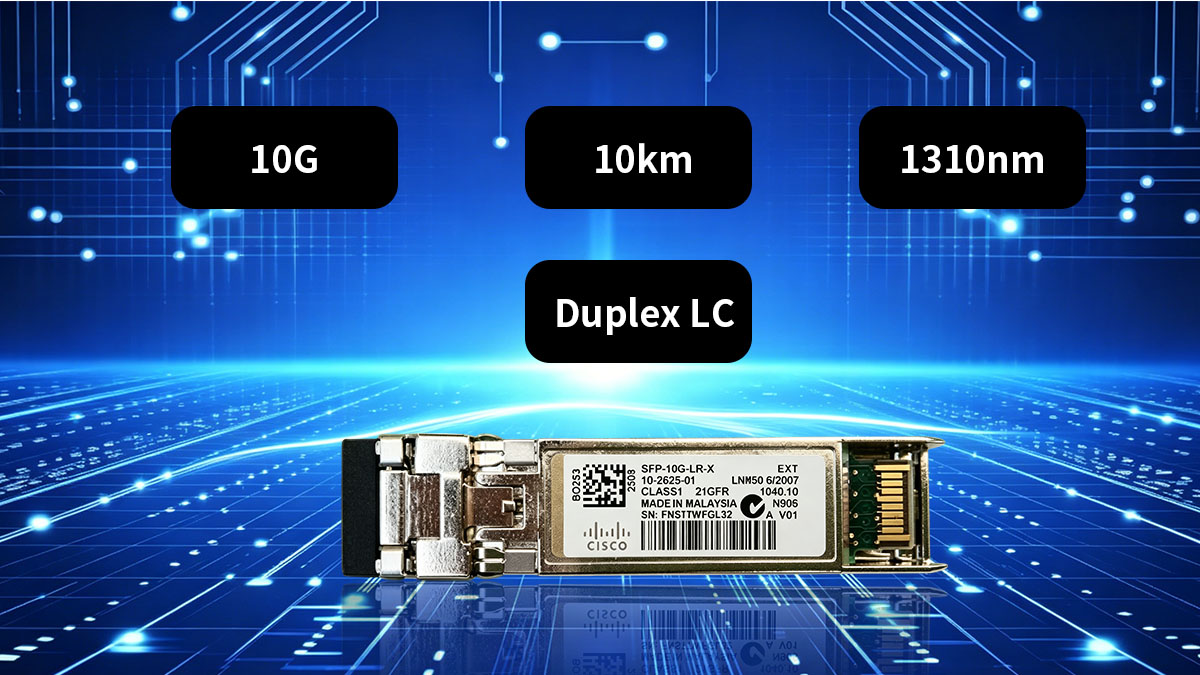

📝 Spécifications techniques du module Cisco SFP-10G-LR-X

Le module Cisco SFP-10G-LR-X est conçu pour assurer une transmission optique stable à longue portée de 10 Gbit/s pour les applications Ethernet et de transport optique. Ses spécifications combinent la prise en charge de protocoles multidébits, une connectivité fibre monomode sur 10 km et une fiabilité environnementale étendue, ce qui le rend idéal pour les déploiements en entreprise, dans les télécommunications et les centres de données.

Distance de transmission et prise en charge de la fibre optique

Le module Cisco SFP-10G-LR-X est optimisé pour la transmission longue distance sur fibre monomode. Il prend en charge des distances de transmission allant jusqu'à 10 km avec la norme G.652 SMF, couramment déployée dans les infrastructures de réseau dorsal d'entreprise et métropolitaines.

Le tableau suivant récapitule ses caractéristiques de transmission et de fibre optique :

Ces spécifications offrent plusieurs avantages en matière de déploiement :

• Adapté à la connectivité entre bâtiments et au réseau dorsal du campus
• Prend en charge les applications Ethernet métropolitaines de moyenne portée
• Réduit le besoin de répéteurs de signaux intermédiaires
• Permet une transmission fiable sur l'infrastructure SMF existante

En pratique, la qualité de la fibre et la propreté des connecteurs restent des facteurs essentiels. Des connexions optiques défectueuses, une atténuation excessive ou des câbles à fibres endommagés peuvent nuire à la stabilité du signal et à la fiabilité de la liaison.

Spécifications optiques et de signalisation

Les caractéristiques optiques du Cisco SFP-10G-LR-X sont conçues pour assurer une communication stable à longue portée tout en maintenant l'intégrité du signal sur des liaisons fibre optique étendues.

Le module fonctionne à une longueur d'onde de 1310 nm, largement utilisée pour la transmission optique monomode 10G car elle offre un bon équilibre entre portée, qualité du signal et compatibilité avec l'infrastructure.

Le tableau suivant présente ses principales caractéristiques de signalisation optique :

Ces spécifications optiques contribuent à plusieurs avantages opérationnels :

• Transmission stable du signal sur de longues distances par fibre optique
• Atténuation plus faible par rapport aux technologies à longueur d'onde plus courte
• Compatibilité améliorée avec les déploiements SMF d'entreprise
• Performances optiques fiables pour le trafic à large bande passante

Ce module étant destiné aux applications de niveau opérateur et d'entreprise, le maintien de niveaux de puissance optique corrects est essentiel pour éviter les erreurs de transmission et la dégradation du signal.

Normes réseau prises en charge

L'un des principaux avantages techniques du Cisco SFP-10G-LR-X réside dans sa compatibilité avec de multiples normes de réseau et de transport. Ce module peut ainsi fonctionner aussi bien sur les infrastructures Ethernet que sur les réseaux optiques.

Le tableau suivant récapitule les normes prises en charge :

Cette prise en charge multistandard offre une importante flexibilité opérationnelle :

• Simplifie le déploiement dans les environnements de réseau convergents
• Prend en charge l'intégration entre les couches de transport de paquets et optiques
• Réduit la complexité de l'inventaire des émetteurs-récepteurs
• Permet une interopérabilité plus large entre les architectures de réseau

Pour les organisations exploitant des infrastructures mixtes Ethernet et transport, les modules multidébits peuvent améliorer l'efficacité opérationnelle et simplifier la planification de l'extension du réseau.

Fonctionnement à température étendue

Le module Cisco SFP-10G-LR-X est conçu pour une plage de températures de fonctionnement étendue, ce qui lui permet de maintenir des performances stables dans des environnements où les conditions de température sont plus exigeantes que dans les déploiements commerciaux standard.

Le tableau suivant met en évidence les caractéristiques environnementales du module :

La prise en charge de températures prolongées est particulièrement précieuse dans des scénarios tels que :

• Armoires de télécommunications extérieures
• environnements de réseau industriel
• Infrastructure périphérique distante
• Baies d'équipements haute densité avec charges thermiques élevées

En prenant en charge des conditions de fonctionnement plus difficiles, le Cisco SFP-10G-LR-X offre une plus grande flexibilité de déploiement tout en contribuant à maintenir la stabilité à long terme de la liaison optique.

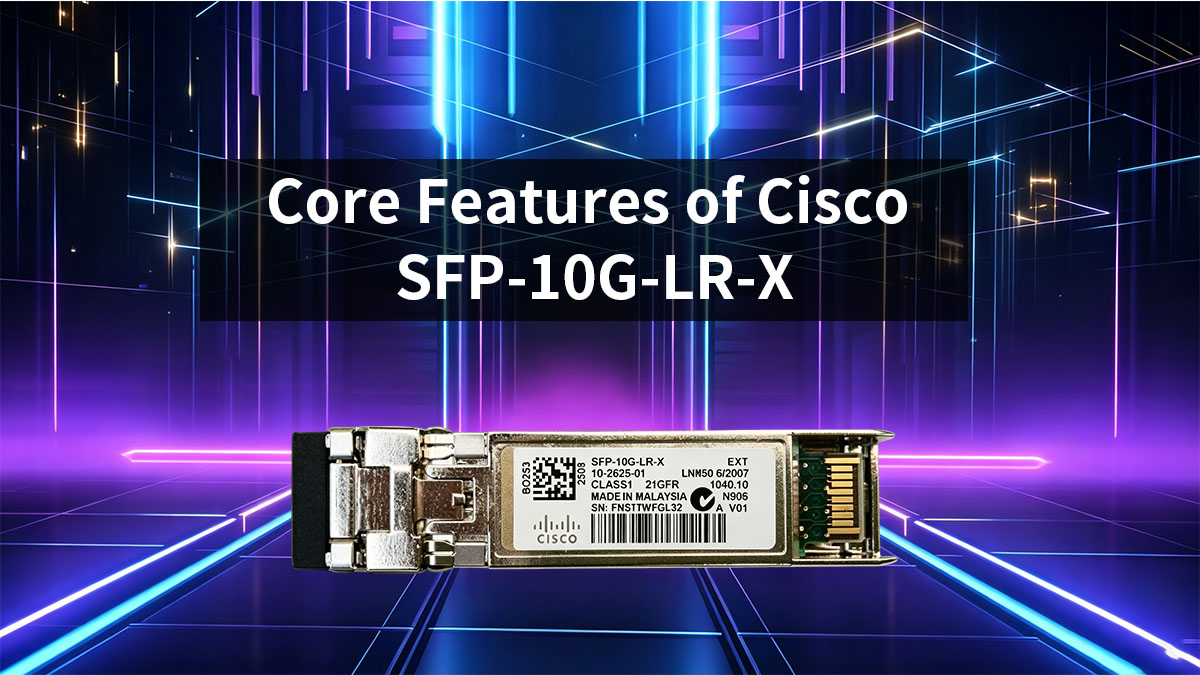

📝 Principales caractéristiques du Cisco SFP-10G-LR-X

Le module Cisco SFP-10G-LR-X combine transmission optique longue portée, compatibilité avec plusieurs protocoles de débit et fiabilité de niveau entreprise dans un format SFP+ compact. Ses fonctionnalités sont conçues pour prendre en charge les infrastructures de transport Ethernet et optique modernes où une connectivité stable à 10 Gbit/s et une grande flexibilité opérationnelle sont essentielles.

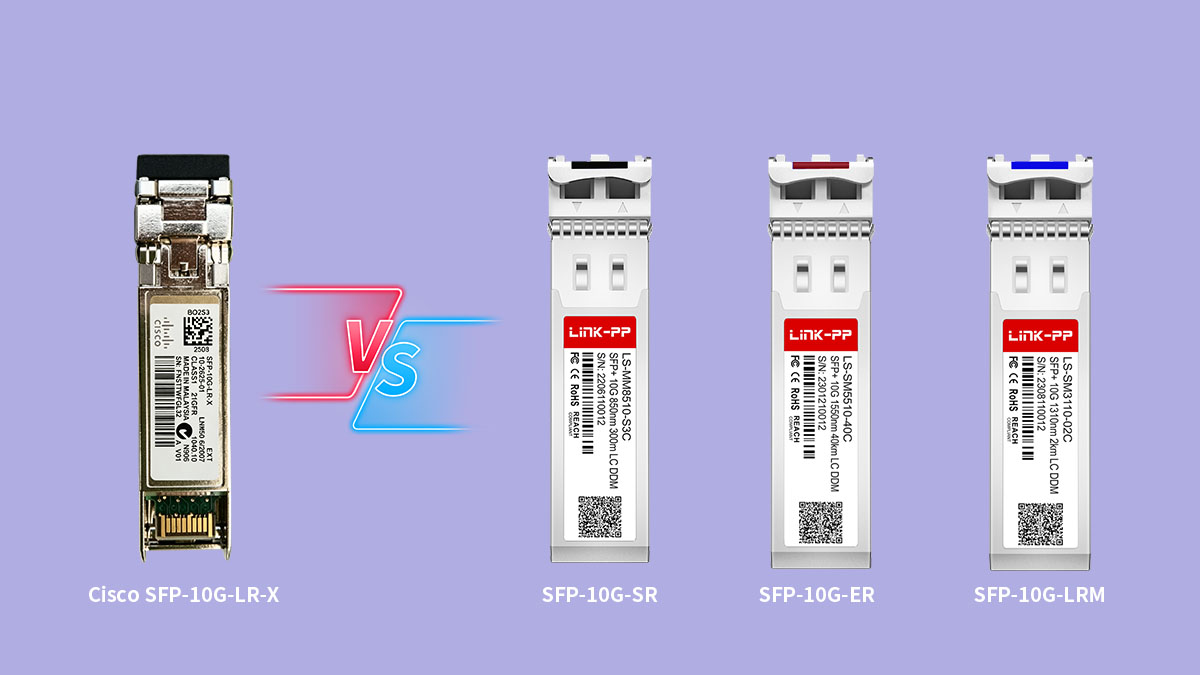

Comparé aux modules optiques 10G standard qui se concentrent uniquement sur la transmission Ethernet de base, le Cisco SFP-10G-LR-X offre une plus grande polyvalence de déploiement grâce à sa prise en charge de plusieurs protocoles, sa tolérance environnementale étendue et ses capacités de surveillance.

Support réseau multiservice

L'une des caractéristiques les plus importantes du Cisco SFP-10G-LR-X est sa capacité à prendre en charge à la fois les applications de réseau Ethernet et de transport optique au sein d'un même module émetteur-récepteur.

Le module prend en charge plusieurs normes de réseau, notamment :

• 10GBASE-LR pour la connectivité Ethernet d'entreprise et de centre de données
• 10GBASE-LW pour les environnements de transmission WAN PHY
• OTU2 pour la mise en réseau du transport optique
• OTU2e pour une compatibilité améliorée avec les infrastructures de transport

Cette capacité multiservice offre plusieurs avantages opérationnels :

• Simplifie le déploiement dans les environnements de réseau convergents
• Réduit le besoin de plusieurs stocks d'émetteurs-récepteurs
• Améliore l'interopérabilité entre les réseaux de paquets et de transport
• Soutient les stratégies d'expansion d'infrastructure flexibles

Dans les déploiements à grande échelle dans les entreprises et les télécommunications, la possibilité d'utiliser un seul module optique sur plusieurs couches de réseau peut contribuer à rationaliser les opérations et à réduire la complexité de l'infrastructure.

Connectivité optique longue distance

Le module Cisco SFP-10G-LR-X est spécialement conçu pour la transmission fiable sur longue portée via fibre monomode. Il prend en charge des distances allant jusqu'à 10 km avec l'infrastructure SMF standard G.652, ce qui le rend idéal pour les applications de réseau dorsal et d'interconnexion.

Le tableau suivant résume ses caractéristiques de transmission à longue portée :

Ces caractéristiques offrent plusieurs avantages pratiques en matière de déploiement :

• Permet une connectivité stable entre bâtiments
• Prend en charge les interconnexions longue distance entre centres de données
• Réduit la dépendance vis-à-vis du matériel réseau intermédiaire.
• Améliore la flexibilité des déploiements sur les campus et dans les zones métropolitaines

Étant donné que de nombreuses infrastructures d'entreprise et de télécommunications reposent déjà sur la fibre monomode, le module peut souvent s'intégrer aux environnements optiques existants sans nécessiter de modifications majeures du câblage.

Conception de module remplaçable à chaud

Le Cisco SFP-10G-LR-X utilise une conception SFP+ remplaçable à chaud, permettant aux administrateurs d'installer ou de remplacer l'émetteur-récepteur sans interrompre le fonctionnement des équipements réseau.

Cette fonctionnalité améliore l'efficacité opérationnelle de plusieurs manières :

• Réduit au minimum les temps d'arrêt du réseau pendant la maintenance
• Simplifie les mises à niveau et les remplacements de matériel
• Accélère les procédures de dépannage
• Prend en charge les environnements réseau haute densité évolutifs

Le format compact SFP+ contribue également à une utilisation efficace du matériel en permettant :

• Densité de ports plus élevée sur les commutateurs et les routeurs
• Gestion des câbles améliorée
• Déploiement flexible dans un espace rack limité.
• Mise à l'échelle simplifiée du réseau

Dans les environnements d'entreprise et de télécommunications où la disponibilité continue du réseau est essentielle, les optiques remplaçables à chaud contribuent à réduire les interruptions opérationnelles lors des activités de maintenance de routine.

Fonctionnalité de surveillance optique numérique (DOM)

Le module Cisco SFP-10G-LR-X intègre une fonctionnalité de surveillance optique numérique (DOM). Cette fonctionnalité permet la surveillance en temps réel des principaux paramètres de fonctionnement optiques et environnementaux.

Le tableau suivant met en évidence les métriques courantes de surveillance du DOM :

Ces capacités de surveillance offrent plusieurs avantages opérationnels :

• Identification plus rapide des problèmes liés aux fibres
• Amélioration de la visibilité sur l'état des liaisons optiques
• Détection proactive de la dégradation du signal
• Réduction du temps de dépannage lors des pannes

La fonctionnalité DOM est particulièrement précieuse dans les déploiements à grande échelle où le maintien de performances optiques stables sur de nombreuses liaisons fibre optique est essentiel à la fiabilité du réseau.

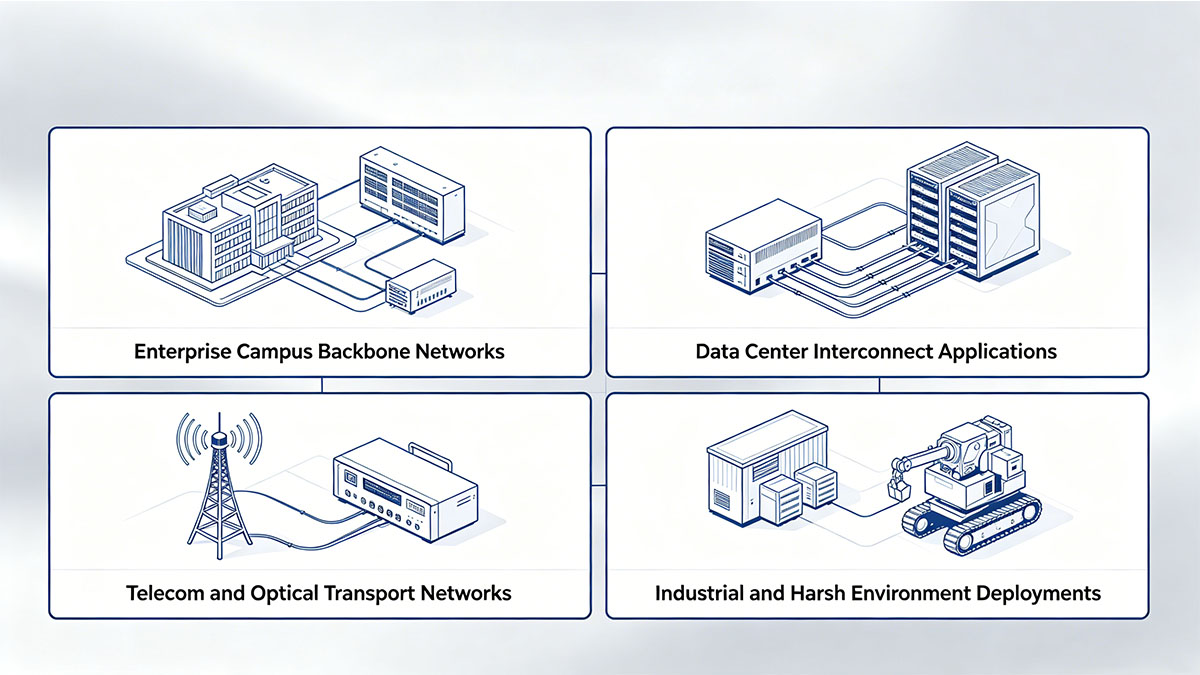

📝 Scénarios de déploiement Cisco SFP-10G-LR-X

Le module Cisco SFP-10G-LR-X est largement utilisé dans les environnements réseau exigeant une connectivité longue distance fiable de 10 Gbit/s sur fibre monomode. Sa prise en charge de plusieurs débits, sa portée de 10 km et sa plage de températures de fonctionnement étendue le rendent idéal pour les infrastructures d'entreprise et de télécommunications où flexibilité et stabilité sont essentielles.

Réseaux dorsaux de campus d'entreprise

Dans les environnements d'entreprise, le module Cisco SFP-10G-LR-X est couramment utilisé pour établir des liaisons dorsales à haut débit entre bâtiments ou sites de campus. Ces connexions constituent la couche centrale des architectures de réseau d'entreprise et nécessitent des performances stables sur de longues distances.

Les scénarios d’utilisation typiques incluent :

• Connectivité inter-bâtiments au sein des campus d'entreprises
• Liaisons montantes entre la couche cœur et la couche distribution dans les réseaux hiérarchiques
• Agrégation à haut débit entre les armoires réseau ou les IDF
• Connexion de bâtiments de bureaux distants dans un rayon de 10 km

Ces déploiements bénéficient de la capacité du module à maintenir des performances constantes de 10 Gbit/s sur fibre monomode, réduisant ainsi le besoin d'équipements réseau intermédiaires supplémentaires.

Applications d'interconnexion de centres de données

Le Cisco SFP-10G-LR-X est également fréquemment déployé dans les scénarios d'interconnexion de centres de données (DCI) où deux installations doivent échanger de gros volumes de trafic sur des distances moyennes.

Les cas de déploiement courants comprennent :

• Interconnexion de bâtiments de centres de données distincts
• Soutien des liens à longue distance entre les épines ou entre les feuilles
• Extension du trafic de virtualisation et de stockage sur plusieurs sites
• Activation des liens de reprise après sinistre et de synchronisation des sauvegardes

La portée de 10 km du module sur fibre monomode le rend adapté aux déploiements de centres de données en zone métropolitaine où les installations sont situées dans différents bâtiments mais au sein de la même région métropolitaine.

Dans ces environnements, le maintien d'une faible latence et d'un débit stable est essentiel, notamment pour la réplication du stockage et les charges de travail des applications en temps réel.

Réseaux de télécommunications et de transport optique

Dans les environnements de télécommunications, le module Cisco SFP-10G-LR-X est utilisé dans les systèmes de transport optique où convergent les technologies Ethernet et de transport. Sa compatibilité avec les normes OTU2 et OTU2e le rend particulièrement adapté aux infrastructures de niveau opérateur.

Les applications typiques incluent:

• Réseaux d'agrégation Metro Ethernet
• liaisons dorsales de transport optique
• Systèmes d'interconnexion WAN et opérateurs
• Intégration des services basés sur les paquets et sur le transport

La capacité multidébit permet aux opérateurs de télécommunications d'utiliser un seul module optique sur différentes couches de leur infrastructure, améliorant ainsi l'efficacité opérationnelle et réduisant la complexité des stocks.

Déploiements en milieu industriel et en environnements difficiles

Le module Cisco SFP-10G-LR-X prend en charge une plage de températures de fonctionnement étendue, ce qui le rend adapté aux environnements où les conditions de température peuvent être plus extrêmes que dans les centres de données d'entreprise standard.

Les cas d'utilisation typiques incluent :

• Armoires réseau extérieures et boîtiers côté rue
• réseaux d'automatisation industrielle et de fabrication
• sites de calcul en périphérie à distance
• systèmes de communication du secteur des services publics et de l'énergie

Ces environnements sont souvent confrontés à des fluctuations de température, à un contrôle climatique limité et à des défis liés à l'exposition physique, ce qui nécessite des composants optiques plus résistants.

La capacité de température étendue contribue à garantir des performances optiques constantes même dans des conditions environnementales moins contrôlées, améliorant ainsi la fiabilité du réseau dans les déploiements industriels critiques.

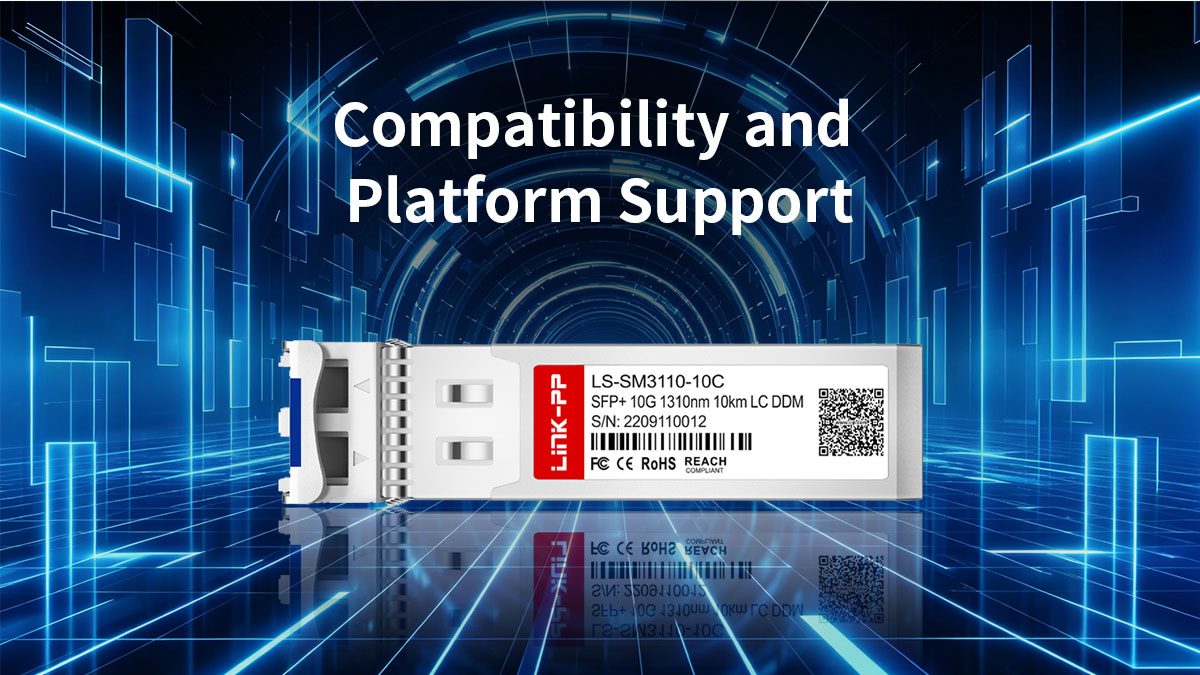

📝 Compatibilité et prise en charge des plateformes

Le module Cisco SFP-10G-LR-X est conçu pour s'intégrer parfaitement aux plateformes de commutation, de routage et de transport Cisco, tout en assurant l'interopérabilité dans les environnements réseau multi-fournisseurs lorsqu'il est correctement configuré. Sa compatibilité est l'une des principales raisons de son utilisation répandue dans les infrastructures d'entreprise, de centres de données et de télécommunications.

Plateformes réseau Cisco prises en charge

Le module Cisco SFP-10G-LR-X est compatible avec une large gamme d'équipements Cisco prenant en charge l'interface optique SFP+ 10G. Il est couramment déployé dans de nombreuses familles de produits, selon la couche réseau et l'application.

Les plateformes généralement prises en charge sont les suivantes :

• Commutateurs Cisco Catalyst pour les couches d'accès et d'agrégation d'entreprise
• Commutateurs Cisco Nexus pour environnements de commutation de centres de données
• Routeurs Cisco de la série ASR pour l'agrégation et le routage de périphérie
• Plateformes Cisco ISR dans les déploiements WAN de succursales et d'entreprises
• Plateformes de transport optique et plateformes Cisco de qualité opérateur prenant en charge OTU2/OTU2e

Ces plateformes permettent un déploiement sur différentes couches de réseau, de l'accès et de l'agrégation à l'infrastructure centrale et de transport.

Compatibilité Ethernet et réseau de transport

L'un des principaux avantages du Cisco SFP-10G-LR-X est sa capacité à fonctionner à la fois dans des environnements de transport Ethernet et optique, ce qui le rend adapté aux architectures de réseau convergentes.

Sa compatibilité inclut :

• Réseaux Ethernet 10 Gigabit utilisant 10GBASE-LR
• Environnements WAN utilisant 10GBASE-LW
• Réseaux de transport optique utilisant les normes OTU2
• Systèmes de transport améliorés utilisant OTU2e

Cette compatibilité double réseau offre plusieurs avantages en matière de déploiement :

• Intégration simplifiée entre les domaines de paquets et de transport
• Besoin réduit d'optiques séparées pour Ethernet et pour transport
• Flexibilité accrue des architectures de réseaux hybrides
• Migration simplifiée entre les technologies réseau

En pratique, cela signifie que le même module optique peut être utilisé à la fois dans les liaisons Ethernet d'entreprise et dans les systèmes de transport des opérateurs, en fonction de la configuration et de la prise en charge de la plateforme.

Considérations sur les logiciels et les micrologiciels

Outre la compatibilité physique, le module Cisco SFP-10G-LR-X dépend également de sa reconnaissance logicielle au sein des systèmes d'exploitation Cisco tels que IOS et NX-OS. Un firmware adapté est indispensable pour garantir sa pleine reconnaissance et son bon fonctionnement.

Les principaux éléments à prendre en compte concernant les logiciels sont les suivants :

• Compatibilité des versions IOS et NX-OS avec les optiques SFP+ 10G
• Politiques de validation des émetteurs-récepteurs spécifiques aux dispositifs
• Reconnaissance du firmware des modules optiques multidébits
• Restrictions potentielles dans les configurations en mode de compatibilité stricte

Sur certaines plateformes Cisco, les périphériques optiques non pris en charge ou non reconnus peuvent générer des avertissements système ou être empêchés de fonctionner pleinement en fonction des politiques de configuration.

Pour garantir un fonctionnement stable, les administrateurs réseau procèdent généralement comme suit :

• Vérifiez les matrices de compatibilité de la plateforme avant le déploiement.
• Maintenez à jour les versions du firmware des équipements réseau.
• Vérifiez l'état d'identification de l'émetteur-récepteur après l'installation.
• Utilisez des normes de configuration cohérentes sur tous les périphériques réseau.

Ces étapes permettent d'éviter les problèmes opérationnels liés à la reconnaissance des modules optiques ou aux limitations d'interopérabilité.

Exigences en matière d'infrastructure de fibre optique

Le Cisco SFP-10G-LR-X est conçu pour être utilisé avec une infrastructure de fibre monomode standard, en particulier la fibre conforme à la norme G.652, largement déployée dans les réseaux d'entreprise et de télécommunications.

Les principales exigences en matière de fibre optique comprennent :

• Fibre monomode (SMF) uniquement
• Conformité à la norme G.652 pour des performances optimales
• Connecteurs LC duplex pour transmission bidirectionnelle
• Alignement correct de la polarité des fibres (configuration Tx/Rx)

Pour garantir un fonctionnement fiable, plusieurs facteurs liés à l'infrastructure physique sont importants :

• Connecteurs à fibre optique propres et exempts de poussière pour éviter toute perte de signal
• Gestion correcte des câbles pour éviter les violations du rayon de courbure
• Configuration précise de la polarité entre les émetteurs-récepteurs
• Validation du bilan de puissance optique pour les liaisons longue distance

Étant donné que le module prend en charge une transmission jusqu'à 10 km, la qualité de la fibre et les pratiques d'installation jouent un rôle essentiel dans le maintien de performances optiques stables.

📝 Comparaison des modules optiques 10G Cisco SFP-10G-LR-X et autres modules optiques 10G

Le module Cisco SFP-10G-LR-X appartient à la famille des émetteurs-récepteurs optiques 10G longue portée, mais se distingue des autres modules 10G par le type de fibre, la distance de transmission, la longueur d'onde et les normes réseau prises en charge. Il est essentiel de comprendre ces différences pour concevoir des réseaux Ethernet ou de transport optique évolutifs, notamment dans les environnements combinant des liaisons de centre de données à courte portée et une connectivité de campus ou métropolitaine à longue portée.

Comparaison des modules Cisco SFP-10G-LR-X et SFP-10G-SR

La comparaison la plus courante porte sur les optiques de type LR et SR, car elles sont largement utilisées dans les réseaux d'entreprise et de centres de données. La principale différence réside dans le type de fibre et sa portée.

Les modules SR sont optimisés pour la fibre multimode à courte portée, tandis que les modules LR-X sont conçus pour la transmission monomode à longue portée jusqu'à 10 km.

Cette comparaison met en évidence une limite de déploiement claire : le SR est préféré pour la connectivité intra-site courte, tandis que le LR-X est utilisé pour les liaisons inter-sites longue distance sur des infrastructures de fibre monomode structurées.

Comparaison des modules Cisco SFP-10G-LR-X et SFP-10G-ER

Les modules ER (Extended Reach) sont conçus pour des distances encore plus importantes que les optiques de classe LR. Comparés aux modules LR-X, les modules ER offrent des capacités de transmission accrues, mais augmentent également le coût et la consommation d'énergie.

Les principales différences sont les suivantes:

• Le LR-X prend en charge jusqu'à 10 km sur fibre monomode standard.
• Les modules ER prennent généralement en charge jusqu'à 40 km sur fibre monomode optimisée
• ER utilise des budgets de puissance optique plus élevés et une conception de récepteur plus sensible

Les principales distinctions opérationnelles comprennent :

• LR-X est optimisé pour les couches d'accès d'entreprise et métropolitaines
• ER cible les segments de réseau dorsal métropolitain et long-courrier de qualité opérateur
• LR-X offre un rapport coût-performance plus équilibré pour les liaisons de moyenne distance.

Dans de nombreux environnements d'entreprise, LR-X est préféré car une couverture de 10 km est suffisante pour les scénarios de proximité entre campus et métropoles, sans la complexité de l'ingénierie optique longue distance.

Comparaison des modules Cisco SFP-10G-LR-X et SFP-10G-LRM

Les modules LRM (Long Reach Multimode) sont souvent confondus avec les optiques LR en raison d'une appellation similaire, mais ils ont une fonction différente.

Le LRM est conçu pour les environnements à fibres multimodes, tandis que le LR-X est strictement destiné aux fibres monomodes.

Les principales différences incluent :

• LRM utilise la fibre multimode (OM1/OM2/OM3 selon les conditions)
• LR-X utilise une fibre monomode (norme G.652).
• Le LRM prend généralement en charge des distances plus courtes (environ 220 m dans des conditions optimales).
• Le LR-X prend en charge une transmission stable jusqu'à 10 km

Le LRM est généralement utilisé dans les infrastructures multimodes anciennes ou sensibles aux coûts, tandis que le LR-X est préféré dans les déploiements de fibre optique modernes et évolutifs où des performances longue distance sont requises.

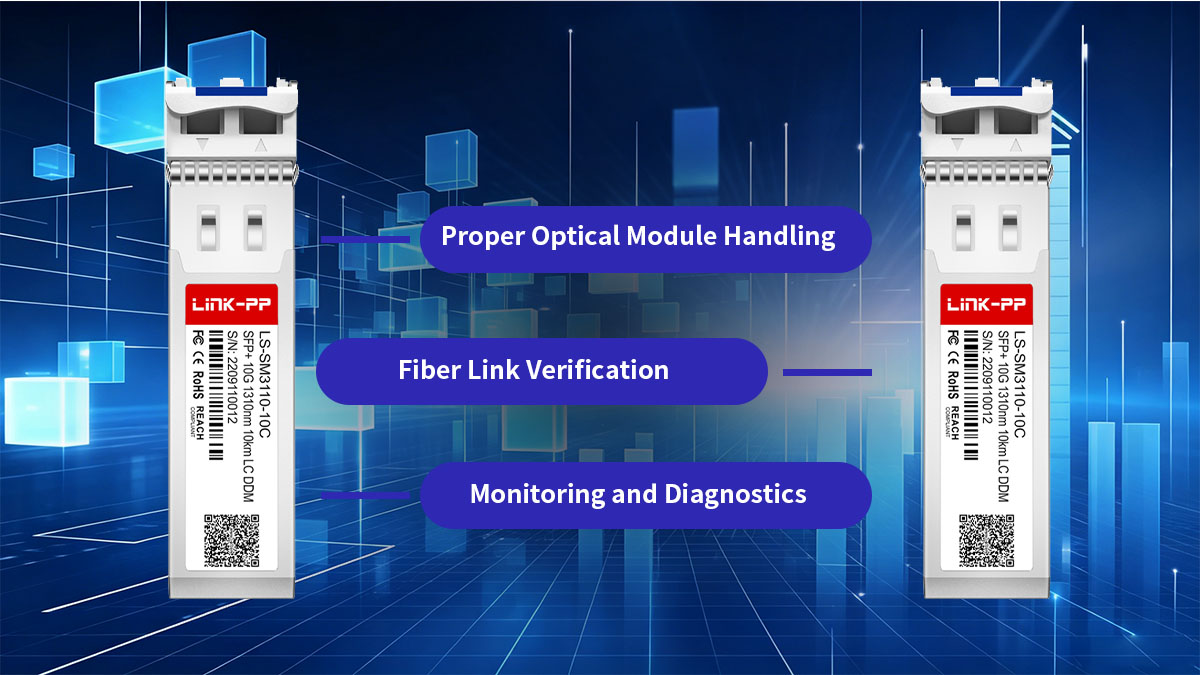

📝 Meilleures pratiques d'installation et d'exploitation

Le déploiement correct du module Cisco SFP-10G-LR-X est essentiel pour garantir des performances stables à 10 Gbit/s sur les liaisons fibre monomode longue distance. Bien que ce module soit conçu pour une utilisation immédiate sur les plateformes Cisco compatibles, le respect des procédures d'installation et des bonnes pratiques d'utilisation réduit considérablement les risques d'instabilité de la liaison, de dégradation du signal et de dépannage inutile.

Manipulation correcte des modules optiques

Une manipulation correcte du module Cisco SFP-10G-LR-X lors de son installation permet d'éviter les dommages physiques et les problèmes de décharge électrostatique susceptibles d'affecter les performances du module.

Avant d'installer le module, il est important de suivre les consignes de sécurité :

• Portez toujours une protection appropriée contre les décharges électrostatiques (DES).
• Évitez de toucher directement la surface du connecteur optique.
• Gardez les capuchons anti-poussière en place jusqu'au moment de l'insertion.
• Manipulez le module par ses bords, et non par ses interfaces optiques.

Le déroulement typique d'une installation de coffre-fort comprend :

• Mettez le périphérique réseau sous tension ou assurez-vous qu'il est dans un état de fonctionnement stable.
• Retirez les capuchons anti-poussière de protection du module et du port.
• Insérez délicatement le module SFP+ dans son emplacement jusqu'à ce qu'il s'enclenche.
• Connectez le connecteur fibre LC duplex en toute sécurité, sans forcer.

Ces étapes contribuent à garantir que l'interface optique reste propre et mécaniquement stable, réduisant ainsi le risque de perte de signal ou de problèmes de connectivité intermittents.

Vérification de la liaison fibre optique

Après l'installation, la vérification de la liaison optique est une étape cruciale pour garantir que le module Cisco SFP-10G-LR-X fonctionne dans les paramètres attendus sur fibre monomode.

Les vérifications suivantes sont généralement effectuées lors de la validation des liens :

• Vérifiez que les deux extrémités de la liaison fibre optique sont correctement connectées (alignement Tx/Rx).
• Vérifiez que l'état de la connexion est « actif » sur les deux appareils connectés.
• Vérifier les niveaux de puissance optique à l'aide des relevés DOM
• S'assurer que l'atténuation de la fibre reste dans les limites acceptables

Les principaux indicateurs de vérification comprennent :

• Puissance optique transmise dans la plage spécifiée
• Puissance optique reçue supérieure au seuil de sensibilité minimal
• Négociation de liaison stable à 10 Gbit/s sans instabilité
• Aucune erreur CRC ni perte de paquets sur les interfaces

En cas d'anomalies détectées, les causes courantes incluent une polarité de fibre inversée, des connecteurs sales ou une perte excessive de fibre due à la longueur ou aux courbures du câble.

Surveillance et diagnostic

Le Cisco SFP-10G-LR-X prend en charge la surveillance optique numérique (DOM), qui joue un rôle clé dans la visibilité opérationnelle continue et la maintenance préventive.

Le DOM permet une surveillance en temps réel des principaux paramètres optiques tels que :

• Émettre et recevoir de la puissance optique
• Température des modules
• Tension d'alimentation
• Courant de polarisation du laser

Les meilleures pratiques opérationnelles en matière de surveillance comprennent :

• Examen régulier des tendances de la puissance optique au fil du temps
• Définition des seuils d'alerte pour la détection de dégradation
• Suivi des fluctuations de température dans les déploiements à haute densité
• Comparaison des valeurs de référence après l'installation initiale

Ces capacités de surveillance aident les opérateurs de réseau à détecter les premiers signes de dégradation de la fibre ou de vieillissement des modules avant qu'ils n'entraînent une interruption de service.

Considérations courantes en matière de dépannage

Même dans les réseaux correctement conçus, les liaisons optiques utilisant le Cisco SFP-10G-LR-X peuvent occasionnellement rencontrer des problèmes. La plupart de ces problèmes sont liés à des conditions de la couche physique plutôt qu'à l'émetteur-récepteur lui-même.

Les domaines de dépannage courants comprennent :

• Incompatibilités de polarité des fibres entre les voies d'émission et de réception
• Connecteurs LC sales ou contaminés provoquant une atténuation du signal
• Un rayon de courbure excessif dans les câbles à fibres optiques entraîne une perte optique
• Types de fibres incompatibles ou installation SMF incorrecte
• Niveaux de puissance optique en dehors des seuils acceptables

Une approche pratique de dépannage comprend :

• Nettoyage des connecteurs de fibre optique à l'aide d'outils de nettoyage appropriés
• Réinsertion de l'émetteur-récepteur et des connecteurs LC
• Vérification des relevés DOM pour détecter les niveaux de puissance anormaux
• Vérification de la continuité de la fibre à l'aide d'un équipement de test optique
• Garantir le déploiement correct de la fibre monomode (norme G.652)

Dans la plupart des cas, la résolution des problèmes de couche physique rétablit une connectivité stable de 10 Gbit/s sans nécessiter le remplacement du module.

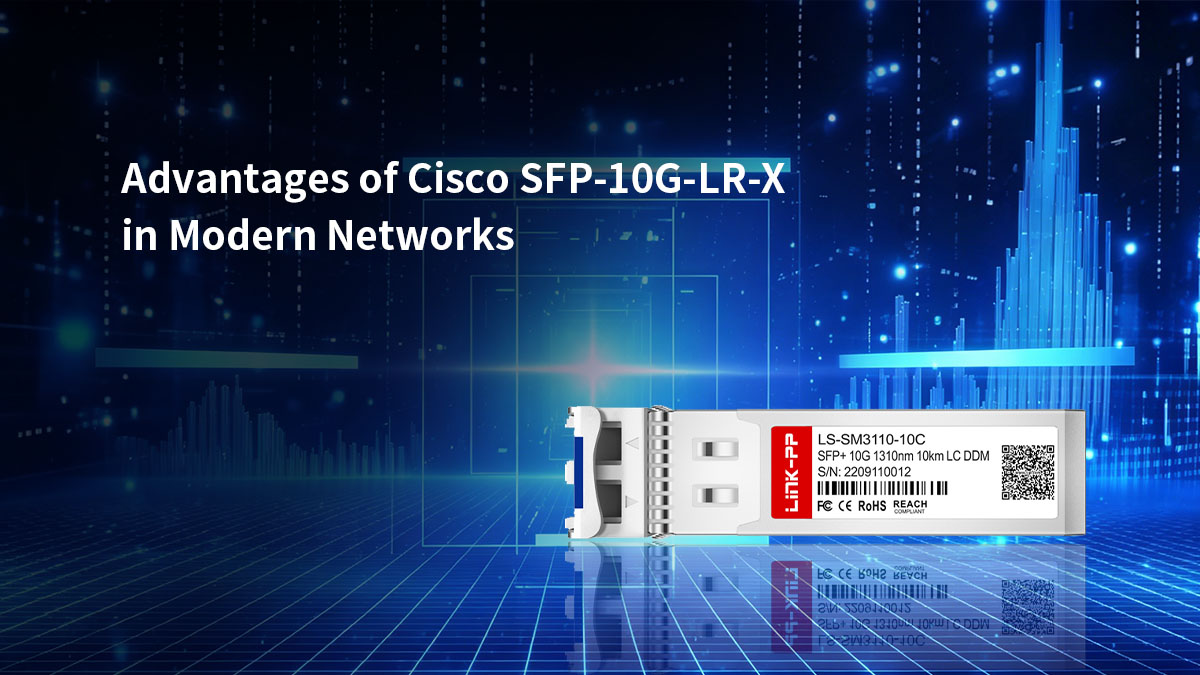

📝 Avantages du module Cisco SFP-10G-LR-X dans les réseaux modernes

Le module Cisco SFP-10G-LR-X est largement utilisé dans les entreprises, les centres de données et les télécommunications car il combine une transmission longue distance de 10 Gbit/s avec la prise en charge de protocoles multidébits et une grande robustesse environnementale. Ces caractéristiques en font un choix judicieux pour les réseaux modernes qui exigent à la fois flexibilité et fiabilité au sein d'infrastructures distribuées.

Connectivité multidébit flexible

L'un des avantages les plus importants du Cisco SFP-10G-LR-X est sa capacité à fonctionner sur plusieurs normes de réseau, permettant une intégration flexible dans des environnements de transport mixtes Ethernet et optiques.

Cette fonctionnalité multidébit inclut la prise en charge de :

• 10GBASE-LR pour la mise en réseau Ethernet standard
• 10GBASE-LW pour les applications WAN PHY
• OTU2 pour les réseaux de transport optique
• OTU2e pour des services de transport améliorés

Cette flexibilité offre plusieurs avantages pratiques :

• Réduit le besoin de plusieurs types d'émetteurs-récepteurs dédiés
• Simplifie la gestion des stocks dans les déploiements à grande échelle
• Permet une infrastructure optique unifiée à travers différentes couches de réseau
• Favorise une intégration plus fluide entre les systèmes d'entreprise et les systèmes des opérateurs.

Dans les réseaux convergents modernes, ce type d'interopérabilité est de plus en plus important, notamment lorsque le trafic Ethernet et les réseaux de transport coexistent au sein d'une même infrastructure.

Performances fiables sur longue distance

Le module Cisco SFP-10G-LR-X est conçu pour assurer une transmission stable de 10 Gbit/s sur des distances allant jusqu'à 10 km via fibre monomode. Il convient ainsi aux applications de connectivité inter-bâtiments, métropolitaines et à l'échelle d'un campus.

Les principaux avantages en termes de performances comprennent :

• Débit stable de 10 Gbit/s sur de longues distances
• Dégradation du signal réduite par rapport aux solutions multimodes
• Performances constantes sur une infrastructure fibre optique G.652 standard
• Dépendance réduite vis-à-vis des périphériques de réseau intermédiaires

La longueur d'onde de 1310 nm du module contribue également à une transmission longue distance efficace en équilibrant la portée et l'intégrité du signal.

Dans la pratique, cette capacité à long terme permet aux organisations de :

• Reliez des installations géographiquement séparées sans équipement actif supplémentaire
• Étendre les réseaux de centres de données ou de campus à travers les zones métropolitaines
• Maintenir des liaisons à haut débit entre les nœuds d'infrastructure critiques

Après déploiement, le maintien de la qualité de la fibre et des niveaux de puissance optique appropriés garantit des performances constantes sur toute la distance de transmission.

Adaptabilité environnementale

Un autre avantage clé du Cisco SFP-10G-LR-X est sa prise en charge étendue des températures de fonctionnement, ce qui lui permet de fonctionner de manière fiable dans des environnements qui dépassent les conditions commerciales standard.

Cette adaptabilité environnementale est particulièrement précieuse dans :

• Boîtiers de télécommunications extérieurs
• Systèmes d'automatisation industrielle
• emplacements de réseau périphériques distants
• Baies d'équipements haute densité à dégagement de chaleur élevé

Les avantages de cette conception sont les suivants :

• Fiabilité système améliorée dans des conditions de température variables
• Réduction du risque de dégradation des performances dans les environnements difficiles
• Une plus grande flexibilité de déploiement au-delà des centres de données traditionnels
• Adaptabilité accrue aux infrastructures de qualité opérateur

Dans les réseaux où le contrôle environnemental est limité ou incohérent, cette résilience contribue à maintenir une connectivité optique stable dans le temps.

Support d'infrastructure réseau évolutif

Le Cisco SFP-10G-LR-X prend en charge la conception de réseaux évolutifs en permettant une connectivité 10G longue distance cohérente sur différents segments d'une infrastructure.

Cet avantage en matière d'évolutivité se manifeste de plusieurs manières :

• Permet l'extension des réseaux d'entreprise sur plusieurs bâtiments ou sites
• Permet le développement des architectures d'interconnexion des centres de données
• Fournit une base stable pour le cloud hybride et les systèmes distribués
• Facilite l'intégration des systèmes de transport optique anciens et modernes

Les avantages supplémentaires en matière d'évolutivité comprennent :

• Déploiement haute densité utilisant un format SFP+ compact
• Compatibilité avec une large gamme de plateformes réseau Cisco
• Besoin réduit de repenser l'infrastructure de fibre optique lors de son extension
• Soutien aux stratégies d'évolution des réseaux à long terme

Dans la planification des réseaux modernes, l'évolutivité ne se résume pas à la vitesse, mais concerne également la facilité avec laquelle l'infrastructure peut s'étendre sans nécessiter de refontes majeures. Le module Cisco SFP-10G-LR-X répond à cette exigence en offrant des performances optiques longue portée constantes dans divers scénarios de déploiement.

📝 Conclusion

Le module Cisco SFP-10G-LR-X demeure une solution fiable et flexible pour la connectivité optique longue distance à 10 Gbit/s dans les environnements d'entreprise, de centres de données et de télécommunications. Sa compatibilité avec de multiples protocoles, notamment 10GBASE-LR, 10GBASE-LW, OTU2 et OTU2e, le rend adapté aux réseaux Ethernet et de transport optique, tandis que sa portée de 10 km sur fibre monomode G.652 garantit des performances stables pour les déploiements à l'échelle d'un campus ou d'une métropole.

La principale valeur du Cisco SFP-10G-LR-X peut se résumer à ses atouts techniques et opérationnels les plus importants :

• Prise en charge multidébit sur les normes Ethernet et de transport
• Transmission jusqu'à 10 km sur fibre monomode standard
• Longueur d'onde de 1310 nm optimisée pour une communication stable à longue portée
• Température de fonctionnement étendue pour des environnements de déploiement flexibles
• Compatibilité avec les principales plateformes de commutation et de routage Cisco

Ces caractéristiques la rendent particulièrement efficace dans les environnements où la flexibilité des infrastructures et la stabilité à longue distance sont toutes deux requises.

Avec l'évolution constante des réseaux optiques longue portée, les modules 10G comme le Cisco SFP-10G-LR-X demeurent essentiels pour assurer la continuité entre les infrastructures actuelles et les exigences d'évolutivité futures. Malgré le développement rapide des technologies à plus haut débit, la connectivité 10G reste un élément crucial de la plupart des architectures réseau modernes.

Pour les organisations qui évaluent des émetteurs-récepteurs optiques fiables et des alternatives compatibles, il est important de s'approvisionner auprès d'un fournisseur de confiance afin de garantir la constance et les performances. Les plateformes telles que… LINK-PP Boutique officielle fournir un accès à une large gamme de modules optiques compatibles conçus pour répondre aux exigences des réseaux d'entreprise et de télécommunications, contribuant ainsi à assurer un déploiement stable dans divers environnements d'infrastructure.
