Qu'est-ce que le 1000BASE-T ? Explication des modules Gigabit cuivre

Avec l'évolution constante des réseaux d'entreprise, des centres de données, des systèmes Ethernet industriels et des infrastructures de campus, le Gigabit Ethernet demeure l'une des normes de réseau les plus répandues au monde. Bien que les technologies à plus haut débit telles que le 10GbE et le 25GbE se généralisent dans les réseaux centraux, la connectivité cuivre à 1 Gbit/s reste essentielle pour l'accès périphérique, les connexions serveur, la commutation bureautique et l'intégration des infrastructures existantes. Grâce à son équilibre entre performance, coût et simplicité de déploiement, la technologie 1000BASE-T conserve toute sa pertinence dans les environnements Ethernet modernes.

Parmi les différentes normes Gigabit Ethernet, la norme 1000BASE-T est l'une des solutions les plus reconnues et les plus couramment mises en œuvre pour la transmission sur réseau cuivre. Elle permet une communication à très haut débit (Gigabit) sur un câblage Ethernet standard à paires torsadées et est largement utilisée avec les interfaces RJ45 et les modules SFP cuivre. Cependant, de nombreux administrateurs réseau et équipes informatiques s'interrogent encore sur le fonctionnement de la norme 1000BASE-T, ses différences avec la fibre optique, les types de modules disponibles et les scénarios de déploiement les plus adaptés aux réseaux Gigabit cuivre.

Cet article explique les principes fondamentaux de la technologie 1000BASE-T et fournit des conseils pratiques pour le déploiement du réseau et la planification de la compatibilité. Les sujets suivants seront abordés :

• Définition et principes de fonctionnement de 1000 BASE T
• Fonctionnement des modules SFP Gigabit cuivre
• Différences entre les modules Ethernet cuivre et fibre optique
• Applications courantes dans les réseaux d'entreprise et industriels
• Considérations importantes en matière de compatibilité et de déploiement
• Comment sélectionner les modules 1000BASE-T adaptés à différents environnements
• Tendances futures des technologies Ethernet Gigabit cuivre

En comprenant ces aspects, les professionnels des réseaux peuvent mieux évaluer quand la norme 1000BASE-T reste la solution appropriée et comment déployer plus efficacement les modules de cuivre Gigabit dans les environnements de réseau modernes.

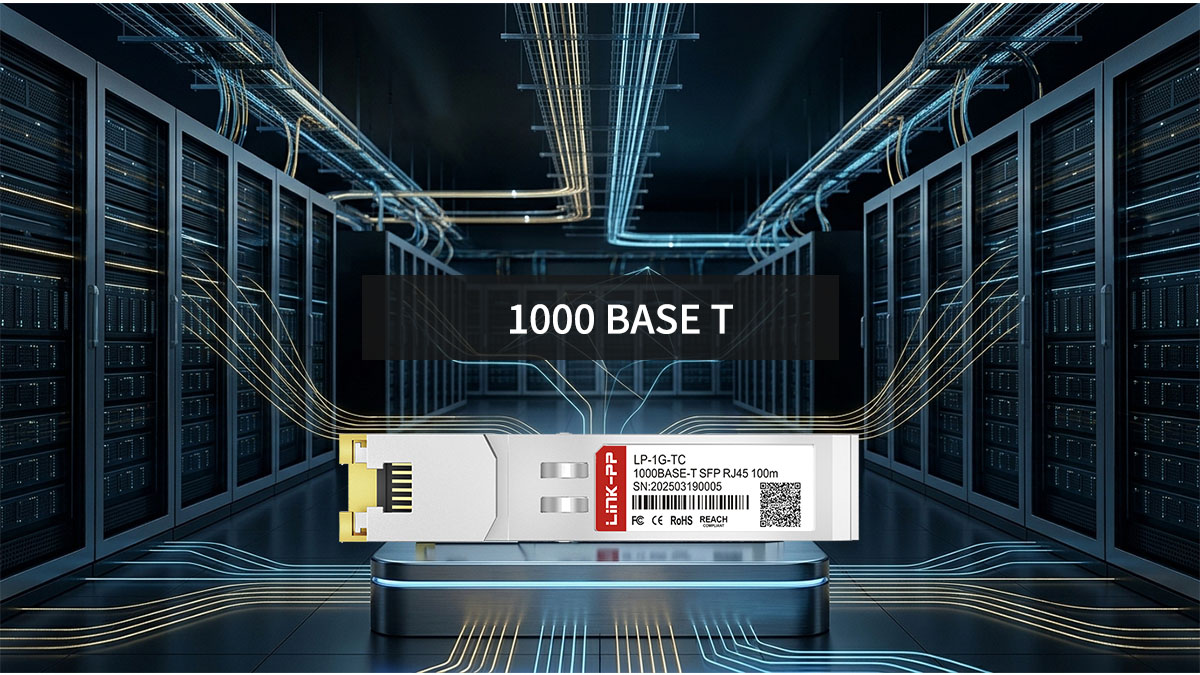

☑️ Comprendre la technologie 1000 BASE-T

La norme 1000BASE-T est un standard Ethernet Gigabit conçu pour la transmission de données à haut débit sur câblage cuivre à paires torsadées. Elle est devenue l'une des technologies Ethernet les plus importantes car elle a permis aux entreprises d'atteindre des performances réseau de 1 Gbit/s sans remplacer leur infrastructure cuivre existante. Aujourd'hui, la norme 1000BASE-T reste largement déployée dans les réseaux d'accès d'entreprise, les environnements PME, les systèmes Ethernet industriels et les applications de connectivité serveur.

Que signifie 1000 BASE T ?

1000BASE-T désigne la norme IEEE 802.3ab relative à la transmission Gigabit Ethernet sur câblage à paires torsadées en cuivre. La dénomination elle-même explique les caractéristiques fondamentales de cette technologie.

Ce terme peut être décomposé en les éléments suivants :

• 1000
  • Représente une vitesse de transmission de 1000 Mbps
  • Équivalent à une connectivité Ethernet de 1 Gbit/s
  • Offre une bande passante dix fois supérieure à celle de l'Ethernet rapide 100BASE-T traditionnel.
• BASE
  • Se réfère à la technologie de signalisation en bande de base
  • Indique que toute la bande passante du câble est utilisée pour un seul canal de communication.
  • Couramment utilisé dans les normes de réseau Ethernet
• T
  • Signifie câblage en cuivre à paires torsadées
  • Prend en charge les types de câbles Ethernet standard tels que Cat5e et Cat6
  • Utilise des connecteurs RJ45 pour la connectivité physique

Cette norme a été introduite pour répondre à la demande croissante de connectivité LAN à haut débit tout en préservant l'important parc installé d'infrastructures Ethernet cuivre. Au lieu d'imposer le déploiement de la fibre optique dans tous les environnements, la norme 1000BASE-T a permis aux entreprises de passer à un réseau Gigabit en utilisant leurs systèmes de câblage cuivre existants.

Comment fonctionne le 1000 BASE T

La norme 1000BASE-T atteint des vitesses de transmission de l'ordre du gigabit grâce à des techniques de signalisation avancées utilisant simultanément quatre paires de fils de cuivre. Contrairement aux anciennes normes Ethernet qui reposaient sur un nombre réduit de paires de fils, l'Ethernet Gigabit optimise l'efficacité du câblage à paires torsadées afin d'accroître le débit sans nécessiter de modifications importantes de l'infrastructure de câblage.

Cette technologie fonctionne grâce à plusieurs mécanismes importants :

• Communication en duplex intégral
  • Permet l'envoi et la réception simultanés de données
  • Améliore l'efficacité globale du réseau
  • Réduit les limitations de performance liées aux collisions
• Transmission à quatre paires
  • Utilise les quatre paires torsadées à l'intérieur des câbles Ethernet
  • Permet un flux de données bidirectionnel sur chaque paire
  • Augmente la capacité de bande passante globale
• Codage PAM-5
  • Utilise cinq niveaux de tension pour la représentation des données
  • Améliore l'efficacité de transmission par rapport aux méthodes de codage plus anciennes
  • Prend en charge une densité de données plus élevée que les supports en cuivre.
• Assistance à la négociation automatique
  • Détermine automatiquement les paramètres de vitesse compatibles
  • Simplifie l'interopérabilité entre les périphériques réseau
  • Contribue à réduire les besoins de configuration manuelle
• MDI/MDIX automatique
  • Élimine le besoin de câbles croisés
  • Détecte automatiquement l'orientation du câble.
  • Simplifie les connexions des commutateurs et des points de terminaison

Ces technologies permettent à la norme 1000 BASE-T de fournir des performances Gigabit Ethernet stables sur une infrastructure cuivre standard tout en maintenant une large compatibilité avec les commutateurs, routeurs, serveurs et cartes d'interface réseau Ethernet.

Normes de câblage prises en charge

La norme 1000BASE-T est conçue pour fonctionner sur un câblage Ethernet à paires torsadées standardisé. La qualité du câble et les pratiques d'installation sont donc des facteurs essentiels pour la fiabilité et les performances du réseau. Bien que le Gigabit Ethernet puisse fonctionner sur plusieurs types de câbles, le choix d'un câblage approprié garantit une transmission stable et minimise les pertes de paquets et la dégradation du signal.

Les types de câbles suivants sont couramment associés aux déploiements 1000 BASE-T :

Parmi ces options, le Cat5e est devenu la norme la plus largement adoptée pour l'Ethernet Gigabit car il offre une transmission fiable de 1 Gbit/s tout en restant rentable pour les déploiements à grande échelle.

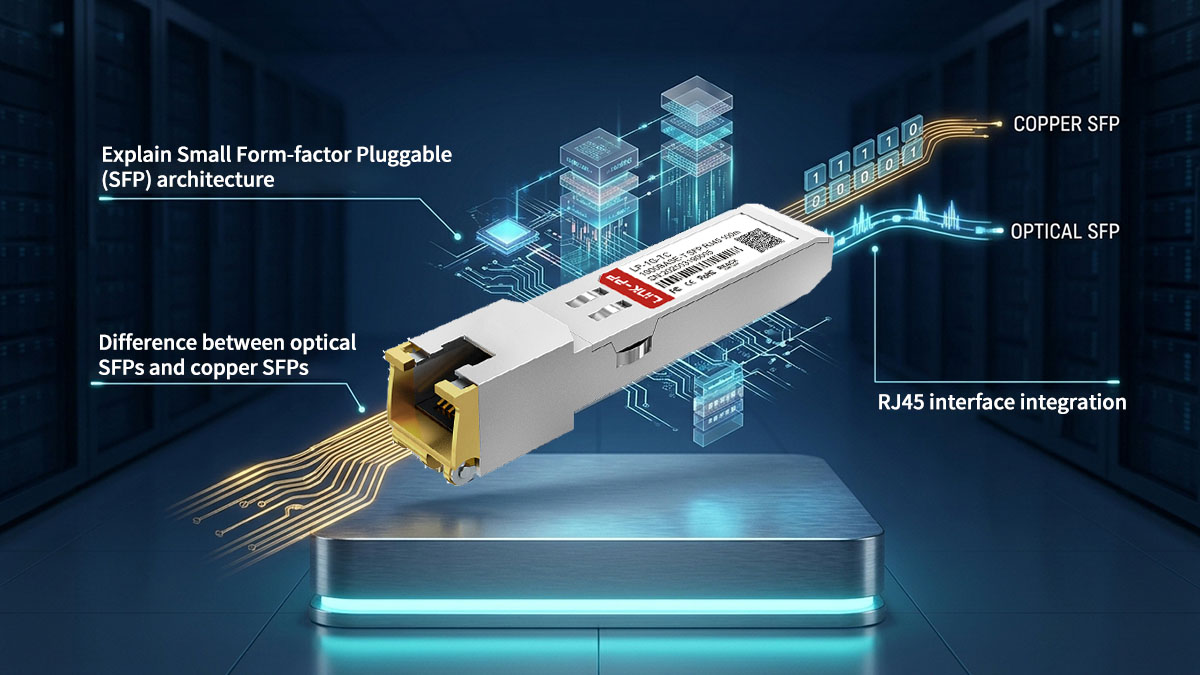

☑️ Que sont les modules SFP 1000 BASE T ?

Les modules SFP 1000BASE-T sont des émetteurs-récepteurs Gigabit Ethernet compacts conçus pour fournir une connectivité réseau de 1 Gbit/s sur câblage Ethernet cuivre standard. Ces modules allient la flexibilité des interfaces SFP à la simplicité du réseau cuivre RJ45, permettant ainsi aux commutateurs, routeurs, serveurs et autres équipements réseau de prendre en charge les connexions Gigabit Ethernet sans nécessiter de ports cuivre fixes.

Définition des modules SFP Gigabit cuivre

Un module SFP 1000BASE-T est un émetteur-récepteur enfichable de petite taille qui convertit les signaux Ethernet électriques en un format compatible avec la transmission sur câbles à paires torsadées en cuivre. Contrairement aux modules SFP optiques qui utilisent la fibre optique et la transmission laser, les modules SFP en cuivre communiquent via des interfaces Ethernet RJ45.

Ces modules sont généralement installés dans :

• Commutateurs Ethernet
• Routeurs d'entreprise
• Dispositifs de réseau industriel
• Pare-feu et appareils de sécurité
• Serveurs avec ports d'extension SFP

L'objectif principal d'un module SFP 1000 BASE T est de fournir une connectivité Ethernet cuivre flexible tout en conservant les avantages modulaires du matériel réseau basé sur la technologie SFP.

Spécifications techniques clés

Les modules SFP 1000 BASE T sont conçus selon les exigences standardisées de l'Ethernet Gigabit, mais leurs spécifications peuvent varier légèrement en fonction de la conception du fabricant, de l'environnement d'exploitation et du codage de compatibilité.

Plusieurs caractéristiques techniques sont particulièrement importantes lors de l'évaluation de ces modules :

La compréhension de ces spécifications techniques aide les ingénieurs réseau à déterminer si un module SFP 1000 BASE T convient à un scénario de déploiement particulier.

Types courants de modules 1000 BASE T

Bien que tous les modules SFP 1000 BASE T prennent en charge le Gigabit Ethernet sur câblage cuivre, différentes catégories de modules sont optimisées pour des environnements réseau et des exigences opérationnelles spécifiques.

Les types les plus courants incluent :

• Modules commerciaux standard
  • Conçu pour les environnements de bureau et d'entreprise
  • Convient aux plages de températures intérieures typiques
  • Couramment utilisé dans les commutateurs et les routeurs
• Modules de qualité industrielle
  • Supporte des températures de fonctionnement étendues
  • Conçu pour l'automatisation industrielle et les armoires extérieures
  • Durabilité améliorée dans les environnements difficiles
• Modules compatibles multi-fournisseurs
  • Programmé pour assurer l'interopérabilité entre différentes marques de commutateurs
  • Réduire les inquiétudes liées à la dépendance aux fournisseurs
  • Largement utilisé dans les environnements de réseaux mixtes
• modules certifiés par le fournisseur
  • Spécifiquement validé pour certaines plateformes de réseau
  • Souvent optimisé pour la compatibilité du firmware
  • Courant dans les infrastructures d'entreprise hautement standardisées
• Modules SFP en cuivre basse consommation
  • Optimisé pour une meilleure efficacité thermique
  • Utile dans les déploiements de commutateurs haute densité
  • Contribuer à réduire l'accumulation de chaleur à l'intérieur des équipements réseau

Différents scénarios de déploiement peuvent nécessiter différentes caractéristiques de modules. Par exemple, les systèmes Ethernet industriels privilégient la stabilité thermique et la durabilité, tandis que les réseaux d'accès d'entreprise peuvent se concentrer davantage sur la flexibilité de compatibilité et la simplicité de déploiement.

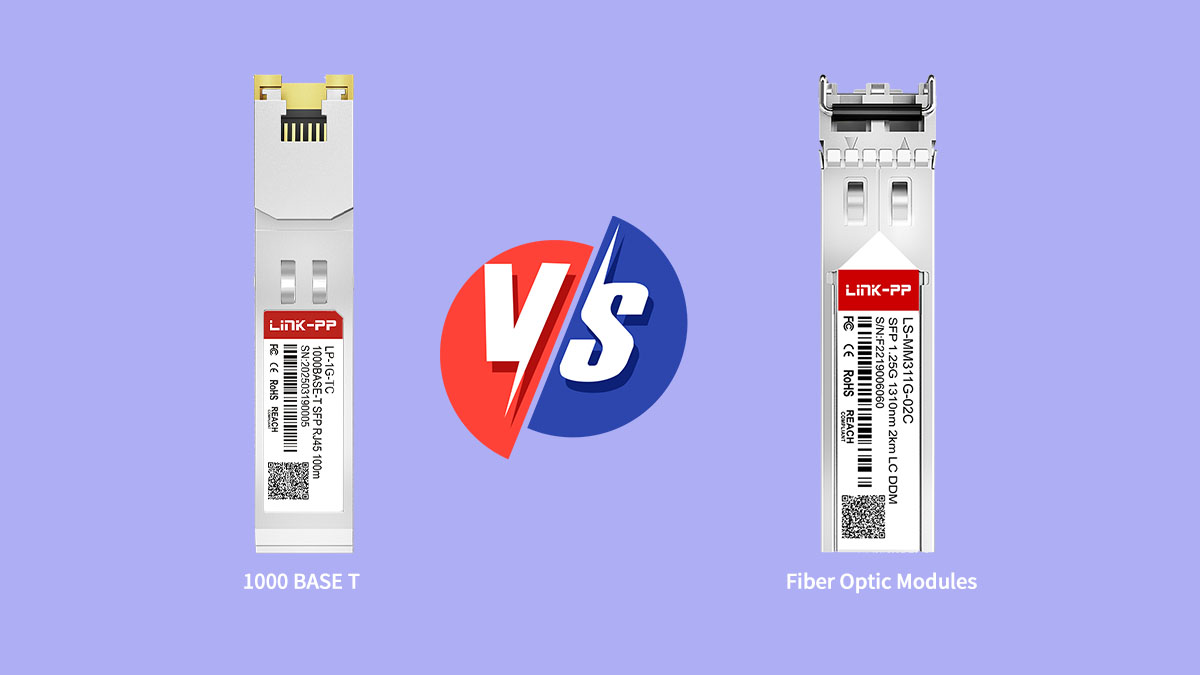

☑️ 1000 BASE-T vs Modules à fibre optique

Les modules cuivre 1000BASE-T et les émetteurs-récepteurs à fibre optique sont tous deux largement utilisés pour la connectivité Gigabit Ethernet, mais ils sont conçus pour des exigences de réseau différentes. Les modules Gigabit à base de cuivre privilégient la compatibilité avec le câblage Ethernet existant et un déploiement simplifié, tandis que les modules à fibre optique sont axés sur la transmission longue distance, la faible latence et la résistance aux interférences électromagnétiques.

Différences technologiques fondamentales

Les modules 1000BASE-T et les émetteurs-récepteurs à fibre optique utilisent des méthodes de transmission fondamentalement différentes. Les modules en cuivre transmettent des signaux électriques via des câbles Ethernet à paires torsadées, tandis que les modules à fibre utilisent des signaux optiques transmis par fibre optique.

La comparaison suivante met en évidence les principales différences techniques entre les deux technologies :

Ces différences ont une incidence directe sur les stratégies de déploiement dans les environnements d'entreprise, industriels et de centres de données.

Avantages du 1000 BASE T

La norme 1000BASE-T reste l'une des solutions Gigabit Ethernet les plus pratiques car elle permet aux entreprises d'utiliser un câblage en cuivre largement disponible tout en maintenant une connectivité fiable de 1 Gbit/s.

L'un de ses principaux atouts réside dans sa compatibilité avec les infrastructures existantes. De nombreux bâtiments et environnements d'entreprise étant déjà câblés en cuivre Ethernet, le déploiement du Gigabit cuivre s'avère plus simple et plus économique qu'un déploiement à grande échelle de la fibre optique.

Les principaux avantages du 1000 BASE T sont les suivants :

• Déploiement simplifié
  • Utilise des interfaces Ethernet RJ45 classiques
  • Installation simplifiée pour les équipes informatiques
  • Aucun raccordement de fibre ni nettoyage optique requis
• Compatibilité étendue avec les infrastructures
  • Compatible avec les câbles Cat5e, Cat6 et Cat6a
  • S'intègre facilement aux environnements LAN existants
  • Compatible avec la plupart des périphériques de réseau Ethernet
• Coût initial des infrastructures réduit
  • Le câblage en cuivre est largement disponible
  • La simplification de l'installation réduit les besoins en main-d'œuvre
  • Les réseaux de cuivre existants peuvent souvent être réutilisés.
• Extension flexible du réseau
  • Prend en charge les déploiements modulaires basés sur SFP
  • Simplifie les mises à niveau de la couche d'accès
  • Utile dans les environnements mixtes à fibres de cuivre
• Dépannage plus facile
  • Les outils Ethernet cuivre sont largement disponibles
  • La connectivité RJ45 est familière à la plupart des techniciens.
  • Les procédures de test des câbles sont relativement simples.

Ces avantages rendent la norme 1000BASE-T particulièrement précieuse dans les réseaux d'accès d'entreprise, les déploiements PME, les environnements de campus et les scénarios d'interconnexion à courte portée.

Limites par rapport à la fibre

Malgré ses avantages, la norme 1000BASE-T présente également plusieurs limitations techniques par rapport aux technologies de réseau à fibre optique. Ces limitations sont d'autant plus importantes dans les environnements de réseau haute performance, longue distance ou haute densité.

Les limitations les plus importantes sont les suivantes :

• Restrictions de distance
  • La distance de transmission standard maximale est de 100 m.
  • Les déploiements sur de longues distances nécessitent des répéteurs ou des liaisons montantes en fibre optique.
  • Ne convient pas aux connexions au réseau principal du métro ou du campus.
• Consommation d'énergie plus élevée
  • Les modules SFP en cuivre consomment généralement plus d'énergie.
  • L'augmentation de la production de chaleur peut affecter la densité des commutateurs
  • La gestion thermique devient importante dans les déploiements denses.
• Sensibilité accrue aux interférences électromagnétiques
  • La signalisation électrique est vulnérable aux interférences électromagnétiques.
  • Les environnements industriels peuvent introduire une instabilité du signal.
  • Un câblage blindé peut être nécessaire dans les environnements bruyants.
• câble de plus grande taille
  • Les câbles Ethernet en cuivre sont plus volumineux que ceux en fibre optique.
  • La gestion des câbles peut devenir plus difficile
  • Les déploiements de racks haute densité peuvent présenter des limitations de flux d'air.
• Potentiel d'évolutivité inférieur
  • L'infrastructure fibre optique prend en charge une évolution de la bande passante beaucoup plus élevée
  • Les centres de données privilégient de plus en plus les architectures basées sur la fibre optique.
  • Les futures mises à niveau du réseau pourraient privilégier la transmission optique.

Ces limitations expliquent pourquoi la fibre optique est souvent privilégiée pour les réseaux centraux, la connectivité longue distance et les environnements de centres de données hyperscale.

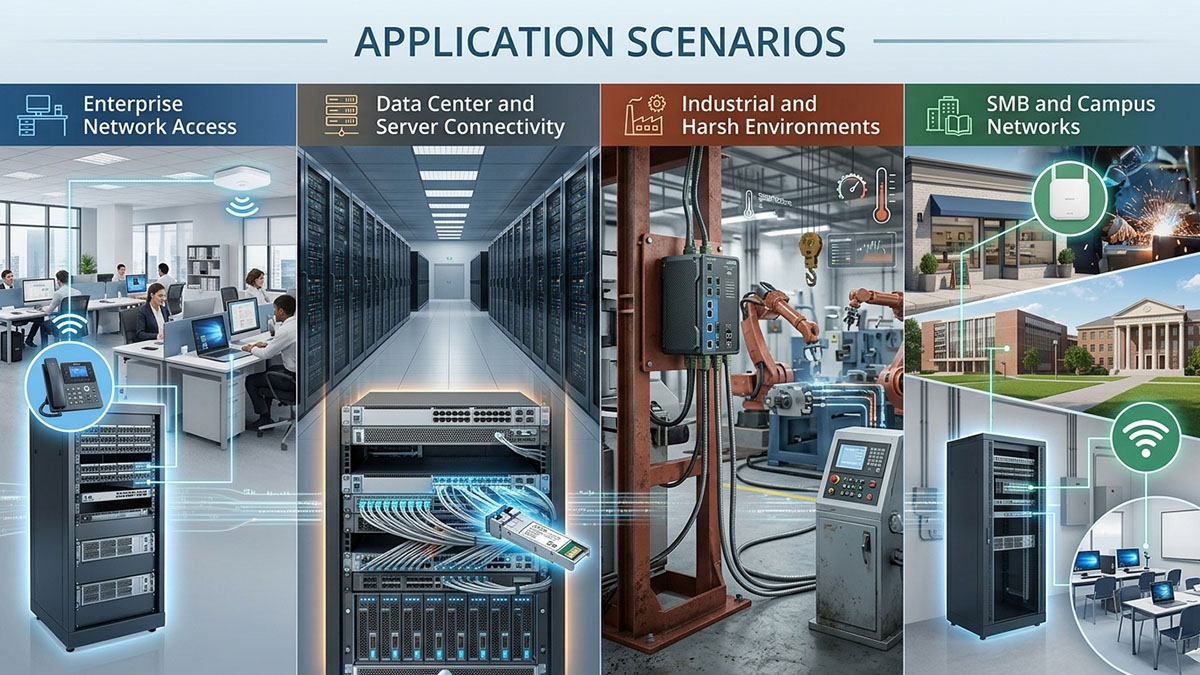

☑️ Applications courantes des modules 1000 BASE T

Les modules SFP 1000BASE-T sont largement utilisés dans les réseaux d'entreprise, industriels et commerciaux car ils offrent une connectivité Gigabit Ethernet fiable sur câblage cuivre standard. Leur capacité d'intégration à l'infrastructure RJ45 existante les rend particulièrement précieux pour les réseaux où la flexibilité, la rentabilité et la simplicité de déploiement sont essentielles.

Accès au réseau d'entreprise

L'une des applications les plus courantes des modules 1000BASE-T est la mise en réseau de la couche d'accès en entreprise. De nombreux immeubles de bureaux et environnements professionnels utilisent déjà des systèmes de câblage cuivre structuré, ce qui rend le déploiement du câblage cuivre Gigabit simple et efficace.

Dans les réseaux d'entreprise, ces modules sont couramment utilisés pour :

• connectivité des ordinateurs de bureau et des postes de travail
  • Connexion des utilisateurs aux commutateurs Gigabit Ethernet
  • Prise en charge d'un accès LAN filaire stable
  • Amélioration de la bande passante pour les applications de productivité
• Réseautage en salle de conférence
  • Liaison des systèmes VoIP et des dispositifs de collaboration
  • Infrastructure de vidéoconférence de soutien
  • Permettre une communication stable à faible latence
• Liaison du point d'accès sans fil
  • Connexion des points d'accès Wi-Fi aux commutateurs
  • Prise en charge des déploiements sans fil d'entreprise
  • Simplifier l'extension du réseau périphérique
• connectivité des succursales
  • Extension du réseau Gigabit Ethernet aux bureaux distribués
  • Réutilisation du câblage Cat5e ou Cat6 existant
  • Réduction des besoins de remplacement des infrastructures

Étant donné que les réseaux d'accès d'entreprise fonctionnent généralement dans la limite de distance de 100 m de l'Ethernet cuivre, les modules 1000 BASE T restent très pratiques dans ces scénarios.

Connectivité des centres de données et des serveurs

Bien que les centres de données hyperscale modernes s'appuient de plus en plus sur la fibre optique pour les interconnexions à haut débit, les modules 1000 BASE T conservent un rôle important dans de nombreux environnements de réseau au niveau des serveurs et des racks.

Ces modules sont fréquemment déployés pour :

• Connectivité en haut de rack (ToR)
  • Connexion des serveurs à proximité pour accéder aux commutateurs
  • Prise en charge des liaisons Ethernet à courte portée
  • Simplification de l'intégration des racks à base de cuivre
• connexions réseau de gestion
  • Fournir un accès de gestion hors bande
  • Connexion des interfaces IPMI ou de gestion
  • Infrastructure de surveillance de soutien
• Intégration de serveurs existants
  • Activation de la compatibilité avec les anciens matériels Ethernet
  • Préserver l'infrastructure en cuivre existante
  • Soutien aux mises à niveau progressives du réseau
• Environnements de laboratoire et d'essai
  • Simplifier les déploiements de réseaux temporaires
  • Réduction des besoins en infrastructure optique
  • Améliorer la flexibilité lors de la validation du système

Dans les petits centres de données et les salles serveurs d'entreprise, les modules en cuivre Gigabit restent souvent suffisants pour le trafic de gestion, les applications à faible bande passante et les systèmes Ethernet existants.

Environnements industriels et difficiles

Les systèmes Ethernet industriels utilisent fréquemment des modules 1000 BASE T car le câblage en cuivre offre des avantages pratiques en matière de déploiement dans les environnements d'automatisation d'usine et de réseautage sur le terrain.

Les modules en cuivre Gigabit de qualité industrielle sont généralement conçus pour supporter des températures de fonctionnement plus larges et une durabilité environnementale améliorée.

Les applications industrielles courantes comprennent :

• Systèmes d'automatisation d'usine
  • Raccordement des interrupteurs et contrôleurs industriels
  • Prise en charge des automates programmables (PLC)
  • Permettre la communication machine-à-machine
• Infrastructure de transport
  • systèmes de mise en réseau ferroviaire
  • Gestion intelligente du trafic
  • Équipement Ethernet routier
• Environnements énergétiques et utilitaires
  • Systèmes de communication des réseaux intelligents
  • Équipements de surveillance et de contrôle
  • Réseau d'armoires distantes
• armoires industrielles extérieures
  • Déploiements Ethernet robustes
  • Systèmes de surveillance industrielle
  • applications de surveillance environnementale

Dans les environnements industriels, on utilise souvent des câbles Ethernet blindés et des émetteurs-récepteurs renforcés pour améliorer la résistance aux interférences électromagnétiques et aux fluctuations de température.

Réseaux PME et campus

Les petites et moyennes entreprises (PME), les écoles, les établissements de santé et les campus sont également de grands utilisateurs de modules 1000 BASE T car ces réseaux privilégient souvent l'accessibilité financière, la facilité de déploiement et la compatibilité avec l'infrastructure Ethernet existante.

Les applications typiques pour les PME et les campus comprennent :

• Les établissements d'enseignement
  • Connectivité Ethernet en salle de classe
  • réseautage des bureaux administratifs
  • commutation de la couche d'accès du campus
• Environnements de soins de santé
  • connectivité des postes de travail hospitaliers
  • Réseautage des dispositifs médicaux
  • transmission de données administratives
• Hôtellerie et vente au détail
  • Connectivité du système de point de vente
  • Infrastructure réseau invité
  • Réseau de caméras de sécurité
• Réseaux de petites entreprises
  • Extension du réseau local de bureau
  • connectivité de l'imprimante et du stockage
  • Interconnexion de base des serveurs

Ces environnements bénéficient souvent de la simplicité opérationnelle des réseaux basés sur RJ45, car les procédures de maintenance sont familières et l'infrastructure Ethernet en cuivre est largement disponible.

☑️ Considérations importantes relatives au déploiement

Le déploiement de modules SFP 1000BASE-T ne se limite pas à la simple prise en charge du débit Gigabit. Dans les réseaux réels, les performances, la compatibilité, le comportement thermique et les conditions de câblage influent directement sur la stabilité et la fiabilité à long terme. Une planification rigoureuse lors du déploiement permet d'éviter les problèmes d'interopérabilité courants et garantit des performances réseau homogènes dans différents environnements.

Vérification de compatibilité

La compatibilité est un facteur primordial lors du déploiement de modules SFP 1000BASE-T dans des environnements réseau multi-fournisseurs. Bien que ces modules soient conformes aux normes Ethernet IEEE, leur interopérabilité est souvent influencée par les règles de reconnaissance matérielles et logicielles propres à chaque fournisseur.

Une planification de compatibilité adéquate implique généralement :

• Validation de la plateforme Switch
  • Vérification des types de modules SFP pris en charge dans les fiches techniques des commutateurs
  • Vérification de la prise en charge officielle des modules SFP RJ45 en cuivre
  • Examen des limitations de puissance des ports par emplacement SFP
• Alignement des codes fournisseurs
  • Garantir une programmation EEPROM correcte pour les dispositifs cibles
  • Codage des modules en fonction des exigences de la marque du commutateur
  • Éviter les erreurs de modules non reconnus ou non pris en charge
• Vérifications de compatibilité du firmware
  • Mise à jour du micrologiciel du commutateur lorsque nécessaire
  • Vérification des listes de compatibilité connues auprès des fournisseurs
  • Tester les modules dans des environnements de préproduction avant le déploiement complet
• Tests d'interopérabilité multi-fournisseurs
  • Validation des modules sur différentes marques de commutateurs
  • Garantir une négociation de liaison stable et une détection de vitesse
  • Réduire les risques dans les environnements de réseau hétérogènes

Une vérification minutieuse de la compatibilité permet d'éviter l'instabilité des liens, la désactivation des ports et le rejet inattendu des modules dans les réseaux de production.

Consommation de chaleur et d'énergie

Les modules SFP 1000BASE-T consomment généralement plus d'énergie que les émetteurs-récepteurs optiques, car ils nécessitent un traitement électrique supplémentaire pour la transmission du signal sur cuivre. Cette consommation accrue a un impact direct sur la génération de chaleur à l'intérieur des commutateurs réseau.

Les principaux éléments à prendre en compte en matière thermique sont les suivants :

• Consommation électrique plus élevée par module
  • Les modules SFP en cuivre consomment généralement plus d'énergie que les modules SFP en fibre optique.
  • La consommation d'énergie augmente avec l'activité de la liaison.
  • Les déploiements denses amplifient la charge thermique totale
• limitations de densité des ports de commutation
  • Certains commutateurs limitent le nombre de modules SFP en cuivre par châssis.
  • Les contraintes énergétiques peuvent limiter l'utilisation à pleine capacité du port.
  • Les environnements à forte densité nécessitent une planification minutieuse
• risques d'accumulation de chaleur
  • Plusieurs modules en cuivre augmentent la température interne du châssis
  • Une mauvaise circulation d'air peut réduire la stabilité globale du système.
  • Des points chauds thermiques peuvent se former à proximité des cages SFP.
• exigences en matière de stratégie de refroidissement
  • Une ventilation adéquate des racks améliore la durée de vie des modules.
  • Le sens du flux d'air doit correspondre à la conception de l'interrupteur.
  • Le contrôle de la température ambiante améliore la stabilité

Comprendre le comportement thermique et énergétique est essentiel pour maintenir un fonctionnement stable à long terme, notamment dans les environnements comportant de nombreuses liaisons Gigabit cuivre actives.

Qualité et installation des câbles

L'infrastructure de câblage joue un rôle crucial pour garantir des performances fiables en 1000BASE-T. Bien que cette technologie prenne en charge la transmission Gigabit sur des câbles Ethernet standard, des pratiques de câblage inadéquates peuvent dégrader considérablement la qualité du signal.

Les points importants à prendre en compte concernant le câblage sont les suivants :

• sélection de catégorie de câbles
  • Cat5e est la norme minimale recommandée pour l'Ethernet Gigabit.
  • Le Cat6 offre une meilleure résistance au bruit et une stabilité de performance accrue.
  • Le câble Cat6a est préférable dans les environnements à fortes interférences.
• Limitations de longueur de câble
  • La distance maximale prise en charge est généralement de 100 mètres.
  • Le dépassement de la longueur recommandée peut entraîner une perte de paquets ou des erreurs
  • Des répéteurs de signal ou une conversion de fibre optique peuvent être nécessaires pour les longues distances.
• Qualité d'installation
  • Une terminaison incorrecte peut introduire des erreurs de transmission
  • Une flexion excessive réduit les performances du câble
  • Un blindage insuffisant augmente le risque d'interférences électromagnétiques
• Protection de l'environnement
  • Les environnements industriels peuvent nécessiter des câbles à paires torsadées blindées (STP).
  • Le cheminement des câbles doit éviter les équipements électriques de forte puissance.
  • Le câblage structuré améliore la maintenabilité et la fiabilité

Une infrastructure de câblage bien conçue garantit que les modules 1000 BASE T peuvent fonctionner à pleine capacité Gigabit sans dégradation des performances.

Optimisation des performances réseau

Au-delà de l'installation physique, une configuration et une surveillance adéquates sont essentielles pour garantir des performances optimales dans les déploiements 1000BASE-T. Bien que le Gigabit Ethernet soit généralement prêt à l'emploi, plusieurs facteurs peuvent influencer sa stabilité à long terme.

Les principales pratiques d'optimisation comprennent :

• Validation de l'auto-négociation
  • Vérifier les paramètres de vitesse et de duplex corrects
  • Prévention des configurations de liens incompatibles
  • Maintien d'un fonctionnement en duplex intégral pour un débit optimal
• Surveillance et diagnostic des ports
  • Suivi des taux d'erreur et des pertes de paquets
  • Surveillance de la stabilité de la liaison au fil du temps
  • Identifier rapidement les problèmes liés aux câbles ou aux modules
• Équilibrage de la charge de trafic
  • Éviter la congestion des ports d'accès en cuivre
  • Répartition de la charge réseau sur plusieurs commutateurs
  • Garantir des performances constantes pendant les périodes de forte utilisation
• Mises à jour du micrologiciel et du système
  • Maintenir le logiciel de commutation à jour
  • Application des correctifs de stabilité recommandés par le fournisseur
  • Maintenir la compatibilité avec les modules plus récents

Combinées, ces pratiques d'optimisation contribuent à garantir que les réseaux 1000 BASE T maintiennent des performances Gigabit stables dans des conditions d'exploitation variables.

☑️ Comment choisir le bon module 1000 BASE T

Choisir le bon module SFP 1000BASE-T est essentiel pour garantir des performances Gigabit Ethernet stables, une compatibilité à long terme et un fonctionnement efficace du réseau. Bien que ces modules partagent la même norme IEEE de base, leurs performances réelles peuvent varier en fonction de la mise en œuvre par le fournisseur, de la compatibilité matérielle, de la conception thermique et de l'environnement de déploiement.

Critères d'évaluation clés

Le choix d'un module 1000BASE-T adapté commence par l'évaluation de plusieurs facteurs techniques et opérationnels essentiels. Ces critères influent directement sur la qualité de l'intégration du module à l'infrastructure réseau existante.

Les principaux facteurs de sélection sont les suivants :

• Compatibilité avec les équipements réseau
  • Vérifiez la prise en charge des modules SFP cuivre RJ45 dans le commutateur ou le routeur.
  • Vérifiez les listes de compatibilité des fournisseurs ou les modules testés
  • Assurez-vous de la bonne reconnaissance par le micrologiciel de l'appareil
• performances électriques et thermiques
  • Vérifier la consommation électrique par module
  • Évaluer le dégagement de chaleur dans les environnements à haute densité
  • Assurez-vous que le budget d'alimentation du commutateur supporte plusieurs modules SFP en cuivre.
• Les exigences environnementales
  • Déterminer si une plage de température commerciale ou industrielle est nécessaire
  • Tenez compte de l'humidité, des vibrations et de l'exposition aux interférences électromagnétiques.
  • Sélectionnez des modules robustes pour les environnements difficiles.
• stabilité des performances de transmission
  • Confirmer la prise en charge d'un débit Gigabit complet
  • Évaluer les performances du taux d'erreur sous charge
  • Garantir un comportement d'auto-négociation stable

Ces facteurs contribuent à garantir que le module sélectionné puisse fonctionner de manière fiable dans les conditions de réseau prévues, tout en maintenant des performances constantes sur tous les appareils connectés.

Comparaison des modules d'origine et compatibles

Dans de nombreux déploiements, les opérateurs de réseau ont le choix entre des modules de marque constructeur et des alternatives compatibles de fournisseurs tiers. Les deux options prennent en charge la fonctionnalité 1000BASE-T, mais diffèrent en termes de coût, d'étendue des tests et de flexibilité de déploiement.

Une comparaison structurée permet de clarifier leurs caractéristiques :

Dans les environnements d'entreprise hautement standardisés où une validation rigoureuse des fournisseurs est exigée, les modules d'origine sont généralement privilégiés. En revanche, les modules compatibles sont souvent utilisés dans les réseaux multi-fournisseurs où la flexibilité et une interopérabilité plus large sont primordiales.

Quand les fibres peuvent être une meilleure alternative

Bien que les modules 1000BASE-T offrent une grande flexibilité et une facilité de déploiement, il existe des cas où les solutions à fibre optique présentent des performances plus adaptées. Comprendre ces cas permet d'éviter des choix de conception sous-optimaux lors de la planification du réseau.

La fibre optique peut être préférable dans les situations suivantes :

• exigences de transmission à longue distance
  • Connexions au-delà de 100 mètres
  • Réseau principal du campus ou liaisons inter-bâtiments
  • Extensions du réseau métropolitain
• environnements à fortes interférences électromagnétiques
  • Installations industrielles équipées de machines lourdes
  • centrales électriques et stations de services publics
  • Environnements avec un fort bruit électrique
• Architectures de centres de données à haute densité
  • Couches d'agrégation de commutateurs à grande échelle
  • Interconnexions de serveurs à large bande passante
  • Déploiements de grands ports économes en énergie
• Planification de l'évolutivité future
  • Croissance anticipée de la bande passante au-delà de 1 Gbit/s
  • Migration vers des vitesses de 10G ou supérieures
  • Planification à long terme des investissements dans les infrastructures

Dans ces scénarios, les modules à fibre optique offrent des avantages tels qu'une latence plus faible, une consommation d'énergie réduite et un potentiel d'évolutivité nettement supérieur.

☑️ Conclusion

La norme 1000BASE-T demeure un élément fondamental des réseaux Ethernet modernes en assurant une connectivité Gigabit fiable sur l'infrastructure cuivre largement déployée. Elle offre un équilibre optimal entre performances, compatibilité et simplicité de déploiement, ce qui la rend idéale pour les réseaux d'accès d'entreprise, les PME, les systèmes industriels et les connexions de centres de données à courte portée.

Dans différents scénarios de déploiement, plusieurs constats clés définissent systématiquement sa valeur :

• Il assure une transmission stable de 1 Gbit/s sur un câblage en cuivre à paires torsadées standard.
• Il s'intègre facilement à l'infrastructure Ethernet existante basée sur RJ45.
• Il prend en charge les architectures flexibles basées sur SFP pour les réseaux mixtes cuivre et fibre optique
• Elle demeure extrêmement pertinente dans les déploiements de réseaux périphériques et sensibles aux coûts.

Parallèlement, un déploiement efficace repose sur une attention particulière portée à la compatibilité, au comportement thermique, à la qualité du câblage et aux limitations de la plateforme de commutation. Ces facteurs garantissent un fonctionnement fiable des modules 1000BASE-T dans des conditions de réseau réelles, sans dégradation inattendue des performances.

Pour les organisations qui envisagent le déploiement ou la mise à niveau de réseaux Gigabit Ethernet, le choix de solutions SFP cuivre compatibles et testées est essentiel pour garantir la stabilité et l'efficacité opérationnelle à long terme. Un approvisionnement fiable et une compatibilité des modules validée permettent de réduire considérablement les risques liés au déploiement et de simplifier la maintenance du réseau.

Pour explorer une large gamme de solutions d'émetteurs-récepteurs cuivre Gigabit, y compris des modules SFP 1000BASE-T conçus pour différents environnements réseau, LINK-PP Boutique officielle propose des options axées sur les applications qui répondent aux exigences des réseaux d'entreprise, industriels et de centres de données.
