Dans les datacenters modernes à haute densité, l'optimisation de la connectivité des racks exige un équilibre précis entre performance, distance et coût. Le QSFP-H40G-CU3M constitue un élément essentiel des environnements Cisco Nexus 40G, offrant une solution cuivre passive fiable, à faible latence et économique pour les liaisons courte portée.
Bien que ce câble à connexion directe (DAC) de 3 mètres soit idéal pour la commutation en haut de baie (ToR), ses limitations physiques et de distance imposent souvent le recours à des solutions optiques actives. Ce guide présente les spécifications techniques du QSFP-H40G-CU3M, ses stratégies de déploiement au sein des baies Cisco et les critères essentiels pour basculer vers la fibre optique afin de garantir une architecture réseau évolutive et performante.
♠️ Introduction au QSFP-H40G-CU3M dans les centres de données modernes
Le QSFP-H40G-CU3M est un composant essentiel des environnements de données à haut débit, assurant une liaison de 40 Gbit/s sur câblage cuivre passif. Face à la migration des centres de données vers des bandes passantes toujours plus élevées, ces câbles de 3 mètres offrent une solution d'interconnexion à latence quasi nulle, alliant efficacité énergétique et performances à haut débit.
Définition du rôle des DAC 40G dans les environnements Cisco Nexus
Dans l'écosystème des commutateurs Cisco Nexus, et plus particulièrement des séries 3000 et 9000, le QSFP-H40G-CU3M assure l'interconnexion principale pour les liaisons haut débit entre serveurs et commutateurs ou entre commutateurs. Étant un câble passif à connexion directe (DAC), il ne nécessite aucun composant électronique actif pour transmettre le signal, ce qui se traduit par une consommation d'énergie et une dissipation thermique nettement inférieures à celles des émetteurs-récepteurs optiques.
Pour les ingénieurs réseau, ces câbles offrent une expérience « plug-and-play » au sein de l’environnement Cisco NX-OS. Ils sont indispensables à la conception d’architectures réseau non bloquantes où une faible latence est cruciale, notamment pour le trading haute fréquence ou les clusters de virtualisation à grande échelle.
Caractéristiques physiques : cuivre passif 30 AWG vs 26 AWG
Les câbles QSFP-H40G-CU3M sont disponibles en deux sections principales : 30 AWG et 26 AWG. Le choix entre les deux influe sur le rayon de courbure, la flexibilité du câble et l’intégrité du signal. Les câbles 30 AWG sont plus fins et plus flexibles, ce qui les rend idéaux pour un câblage dense dans les baies compactes, tandis que les câbles 26 AWG permettent des portées plus importantes et offrent une perte d’insertion plus faible, mais sont moins flexibles.
Le tableau ci-dessous met en évidence les principales différences entre les câbles en cuivre passifs 30AWG et 26AWG :
| Caractéristique |
Câble 30AWG |
Câble 26AWG |
| Diamètre |
Plus mince, plus flexible |
Plus épais, plus rigide |
| Longueur maximale recommandée |
≤ 3m |
≤ 5m |
| Perte d'insertion |
Plus élevé en raison d'un conducteur plus fin |
Intégrité du signal plus faible et meilleure |
| Rayon de courbure |
Plus petit, plus facile à utiliser pour les rayonnages denses |
Plus grand, moins flexible |
| Cas d'utilisation typique |
Connectivité ToR haute densité |
Liens entre les lignes |
Choisir le bon calibre garantit des performances optimales tout en maintenant un acheminement des câbles et un flux d'air gérables.
Principaux cas d'utilisation : commutation en haut de rack (ToR) et en fin de rangée (EoR)
La portée de 3 mètres du QSFP-H40G-CU3M en fait la norme du secteur pour les déploiements en haut de baie (ToR). Dans cette configuration, le câble relie des serveurs situés dans la même baie 42U à un commutateur de périphérie en haut de la baie, la courte distance correspondant parfaitement aux limites de transmission du signal du câble cuivre passif.
Bien que moins courante pour les configurations en bout de rangée (EoR) en raison des contraintes de distance, cette technologie peut être utilisée dans des architectures de type « pod » à petite échelle, où les racks adjacents sont boulonnés ensemble. Son principal intérêt réside toutefois dans la connectivité intra-rack, où elle remplace les modules optiques plus onéreux sans compromettre le débit de 40 Gbit/s.
Conformité aux normes : IEEE 802.3ba et SFF-8436
La fiabilité du QSFP-H40G-CU3M repose sur sa conformité stricte aux normes de réseau internationales. Il est conforme à la norme IEEE 802.3ba, qui définit la couche physique Ethernet 40 Gbit/s, garantissant ainsi le fonctionnement parfaitement synchronisé des quatre voies 10 Gbit/s.
De plus, le câble est conforme à la spécification SFF-8436, qui définit le format mécanique et l'interface électrique du connecteur QSFP+ (Quad Small Form-factor Pluggable Plus). Cette conformité garantit la compatibilité physique du câble avec tout port standard, même si un codage spécifique à Cisco est ajouté pour assurer une intégration parfaite avec le firmware propriétaire Nexus.

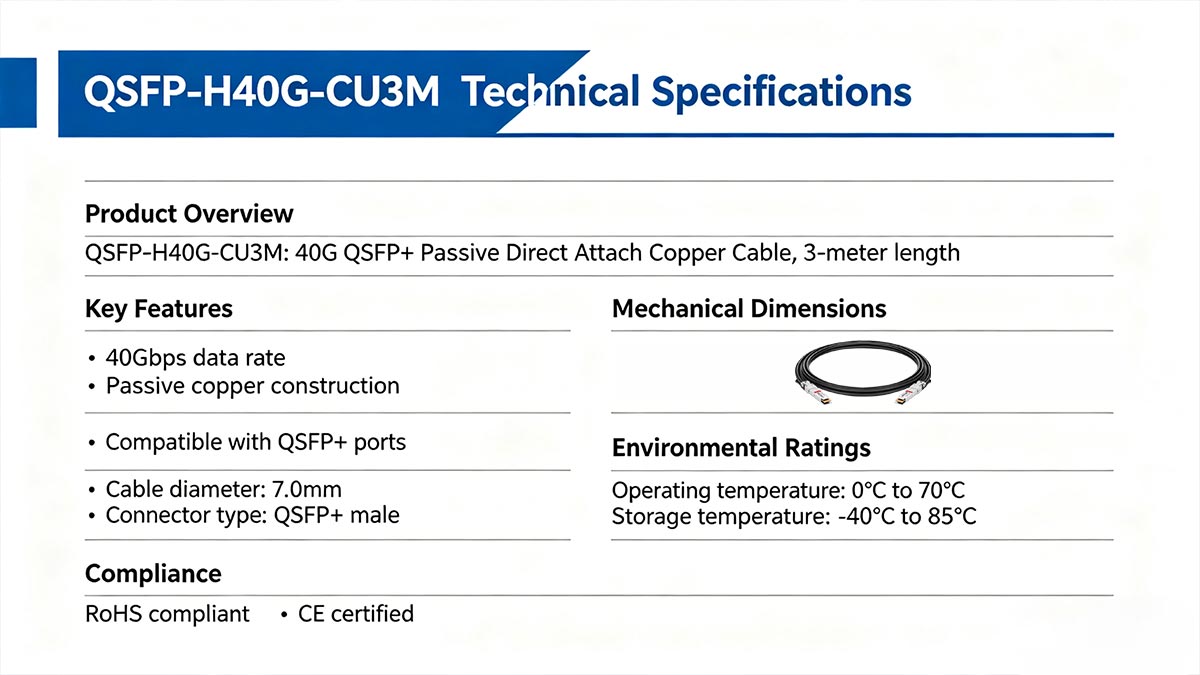

♠️ Spécifications techniques du QSFP-H40G-CU3M
Le module QSFP-H40G-CU3M est conçu pour fournir une interconnexion haute performance à faible latence grâce à une architecture cuivre robuste. Son profil technique se caractérise par un équilibre entre efficacité électrique passive et durabilité mécanique, ce qui en fait une norme fiable pour les applications Ethernet 40G à courte portée.
Analyse de l'interface électrique et de la consommation d'énergie
Le module QSFP-H40G-CU3M utilise une interface de connecteur haute densité à 38 broches, entièrement conforme à la spécification de gestion SFF-8436. Cette interface électrique permet une connexion directe « cuivre-cuivre » entre les circuits internes du commutateur hôte et les conducteurs twinaxiaux du câble. Le signal conservant son format électrique natif sur toute la longueur du câble (3 mètres), la conversion électrique-optique complexe requise par les modules à fibre optique est superflue.
Du point de vue de l'efficacité énergétique, cette architecture passive est particulièrement avantageuse pour les déploiements à grande échelle. En éliminant le besoin de composants actifs tels que les lasers, les pilotes et les circuits de récupération d'horloge et de données (CDR), le câble fonctionne avec une consommation d'énergie négligeable. Cette conception réduit non seulement la consommation énergétique totale du centre de données, mais minimise également la génération de chaleur au niveau du port de commutation, permettant ainsi un montage en rack haute densité sans solliciter excessivement les systèmes de gestion thermique de l'infrastructure Cisco Nexus.
Rayon de courbure maximal des câbles pour les rayonnages haute densité
Le rayon de courbure est une spécification mécanique critique pour le QSFP-H40G-CU3M, notamment lors de l'utilisation de conducteurs 30 AWG dans des environnements à haute densité. Plus fin et plus flexible que le 26 AWG, le fil 30 AWG permet un rayon de courbure beaucoup plus faible, essentiel pour le passage des câbles dans l'espace restreint des panneaux latéraux d'une baie 42U ou à travers des systèmes de gestion de câbles denses. Généralement, le rayon de courbure permanent minimal pour ces câbles plus fins est d'environ cinq à sept fois leur diamètre extérieur.
Une gestion rigoureuse de ce rayon de courbure garantit que les paires twinaxiales internes ne se déplacent ni ne se déforment, ce qui entraînerait des désadaptations d'impédance et des réflexions de signal. Lors du déploiement de convertisseurs numérique-analogique (CNA) 30 AWG dans un environnement Cisco Nexus, les ingénieurs peuvent tirer parti de cette flexibilité accrue pour créer des chemins de câbles plus propres et mieux organisés, n'entravant pas la circulation de l'air et n'exerçant aucune contrainte mécanique excessive sur les ports QSFP+ du commutateur. Le respect constant de ces limites de courbure est essentiel pour maintenir l'intégrité du signal à long terme et prévenir les défaillances de liaison intermittentes.
Plages de températures de fonctionnement pour les environnements d'entreprise
Le module QSFP-H40G-CU3M est conçu pour fonctionner dans les plages de températures standard des centres de données d'entreprise, généralement de 0 °C à 70 °C (32 °F à 158 °F). Cette large plage de fonctionnement garantit des performances stables même dans les conditions thermiques variables fréquemment rencontrées dans les baies haute densité et les salles serveurs.
Les convertisseurs numérique-analogique passifs génèrent moins de chaleur que les solutions optiques actives et sont donc moins sensibles aux défaillances thermiques. Toutefois, il est essentiel de maintenir une ventilation adéquate et de respecter les conditions environnementales recommandées afin de garantir des performances optimales et une longue durée de vie, tant pour le câble que pour les équipements réseau connectés.
Capacités de débit de données et prise en charge des protocoles
Prenant en charge une bande passante agrégée totale de 40 Gbit/s, le module QSFP-H40G-CU3M fonctionne via quatre voies d'émission et de réception indépendantes, chacune capable de 10 Gbit/s. Cette architecture est entièrement compatible avec les normes Ethernet 40G et est souvent rétrocompatible avec la signalisation 10G ou 1G si le port du commutateur hôte prend en charge les configurations multidébits ou de dérivation.
Outre l'Ethernet, ce câble prend en charge les protocoles InfiniBand QDR (Quad Data Rate) et Fibre Channel. Cette compatibilité multiprotocole en fait une solution idéale pour les infrastructures convergentes où le stockage et le trafic de données coexistent sur la même infrastructure physique, garantissant un débit élevé et constant pour des charges de travail variées.
♠️ Stratégie de conception de rack utilisant des convertisseurs N/A passifs QSFP-H40G-CU3M
L'intégration du QSFP-H40G-CU3M dans une baie ne se limite pas à une simple connectivité plug-and-play ; elle exige une approche stratégique de l'agencement physique et de la redondance logique. En tirant parti des avantages spatiaux et économiques de cette solution de 3 mètres, les architectes réseau peuvent concevoir une infrastructure Cisco hautement performante et résiliente.
Calcul de la portée des câbles : pourquoi 3 mètres représentent la valeur optimale dans le secteur
Dans une baie de centre de données standard de 42U ou 45U, la longueur de 3 mètres du câble QSFP-H40G-CU3M est devenue la norme pour les déploiements en haut de baie (ToR). Cette longueur spécifique offre la marge nécessaire pour acheminer le câble d'un commutateur situé en haut de la baie vers les serveurs situés au milieu ou en bas de la baie, tout en tenant compte du passage requis dans les gestionnaires de câbles verticaux.
La longueur de 3 mètres est un choix stratégique pour minimiser le câblage superflu. Les câbles plus courts d'un mètre ne permettent souvent pas d'atteindre la moitié inférieure de la baie, tandis que les câbles en cuivre de 5 mètres engendrent un encombrement excessif et des problèmes potentiels d'atténuation du signal. En standardisant la longueur à 3 mètres, les opérateurs peuvent maintenir un parc de câbles uniforme répondant à la quasi-totalité des besoins de connectivité intra-baie, sans la complexité liée à des longueurs variables.
Optimisation du flux d'air et de la gestion des câbles dans les racks 42U
La conception efficace des baies doit privilégier la gestion thermique, car des regroupements denses de convertisseurs N/A en cuivre peuvent obstruer les conduits d'évacuation. Le QSFP-H40G-CU3M étant plus épais que la fibre optique, son positionnement doit être soigneusement planifié afin de garantir une évacuation efficace de l'air chaud circulant à l'arrière des serveurs et des commutateurs.
Pour maintenir un refroidissement et une organisation optimaux, tenez compte des bonnes pratiques suivantes :
- Utilisez des gestionnaires verticaux : acheminez les faisceaux DAC via des gestionnaires verticaux montés sur les côtés plutôt que directement à l’arrière de l’équipement afin de dégager les orifices d’évacuation du châssis.
- Chargement échelonné des ports : lorsque cela est possible, répartissez les connexions sur différentes cartes de ligne ou groupes de ports afin d’éviter la formation d’un seul « rideau » de gros câbles en cuivre.
- Codage couleur et étiquetage : utilisez des étiquettes ou des repères de couleur pour distinguer les liens principaux des liens redondants, ce qui simplifie le dépannage dans les environnements à haute densité où la visibilité est limitée.
Analyse coûts-avantages : DAC vs. AOC pour les liaisons à courte portée
Lors de la conception d'interconnexions à courte portée, le choix principal se résume souvent à opter pour des câbles à connexion directe passifs (DAC) ou des câbles optiques actifs (AOC). Le QSFP-H40G-CU3M offre un avantage économique significatif pour toute liaison située dans son périmètre de 3 mètres.
- Dépenses d'investissement (CapEx) : Les DAC passifs sont nettement moins chers que les AOC car ils ne contiennent ni lasers ni puces de silicium coûteuses pour la conversion du signal.
- Dépenses d'exploitation (OpEx) : Étant donné que le QSFP-H40G-CU3M ne consomme pratiquement aucune énergie, les économies d'énergie cumulées sur des centaines de ports — et la réduction subséquente des coûts de refroidissement — permettent d'obtenir un coût total de possession (TCO) beaucoup plus faible.
- Fiabilité : En l'absence de composants électroniques actifs susceptibles de tomber en panne, le temps moyen entre les pannes (MTBF) du cuivre passif est intrinsèquement plus élevé que celui des alternatives optiques.
Planification de la redondance : configurations EtherChannel multi-châssis (MCEC)
Une conception de rack robuste exploite le QSFP-H40G-CU3M pour créer des chemins redondants, garantissant ainsi qu'une défaillance d'un câble ou d'un commutateur n'entraîne pas une interruption de service complète. Dans les environnements Cisco Nexus, cela est généralement réalisé grâce aux Virtual Port Channels (vPC) ou à l'EtherChannel multi-châssis (MCEC).
En connectant un serveur unique à deux commutateurs Nexus distincts à l'aide de deux câbles QSFP-H40G-CU3M, les ingénieurs créent un environnement à haute disponibilité. Cette configuration assure une bascule automatique du trafic et permet les mises à jour logicielles sur un commutateur sans interrompre le flux de données des serveurs connectés. La faible latence de la liaison cuivre est particulièrement avantageuse, car elle garantit une vitesse optimale pour le trafic de synchronisation entre les deux commutateurs (liaison homologue vPC).
♠️ Surmonter les limitations de distance du QSFP-H40G-CU3M
Bien que le QSFP-H40G-CU3M soit une solution idéale pour la connectivité intra-rack, son architecture passive en cuivre présente des limites physiques inhérentes. À mesure que les centres de données s'étendent, il est essentiel de savoir comment gérer la limite de 3 mètres pour maintenir l'intégrité du signal haut débit sur des rangées plus longues.
La limite passive de 3 mètres : quand passer à l’AOC
Le seuil de 3 mètres représente la distance maximale à laquelle un câble en cuivre passif peut transmettre de manière fiable des signaux de 40 Gbit/s sans amplification active. Au-delà, le signal électrique se dégrade trop pour que le port de réception du commutateur puisse l'interpréter correctement. Dans la plupart des configurations ToR (Top-of-Rack), 3 mètres suffisent, mais pour les connexions traversant plusieurs baies, cette distance est rapidement dépassée.
Lorsque la distance de liaison requise atteint 5 m ou plus, le passage à des câbles optiques actifs (AOC) ou à des émetteurs-récepteurs discrets devient nécessaire. Les AOC utilisent des composants électroniques internes pour convertir les signaux électriques en lumière, permettant ainsi aux données de parcourir des distances bien plus importantes — souvent jusqu'à 100 m — sans les pertes de signal associées aux câbles en cuivre passifs.
Défis liés à l'intégrité du signal dans les liaisons cuivre longue portée
À mesure que la longueur des câbles en cuivre augmente, l'intégrité du signal est principalement menacée par deux facteurs : l'atténuation et les interférences électromagnétiques (IEM). L'atténuation provoque une perte de puissance du signal haute fréquence 40G lors de sa propagation dans le fil de cuivre, ce qui entraîne une augmentation du taux d'erreur binaire (TEB). C'est pourquoi les câbles passifs plus longs nécessitent des conducteurs de section beaucoup plus importante, ce qui peut rendre leur encombrement trop important pour une gestion pratique des racks.
De plus, les liaisons cuivre longue portée sont plus sensibles aux perturbations externes et à la diaphonie entre câbles adjacents. Dans les environnements à forte densité, ces interférences peuvent perturber les quatre voies de 10 Gbit/s qui composent la liaison 40G, provoquant des fluctuations intermittentes des ports ou des pertes de paquets. Le passage à des solutions optiques élimine complètement ces problèmes électriques, car les impulsions lumineuses sont insensibles aux interférences électromagnétiques.
Évaluation des câbles optiques actifs (AOC) pour la connectivité de rangée à rangée
Pour les architectures en milieu de rangée (MoR) ou en fin de rangée (EoR) où les distances varient de 7 m à 30 m, les câbles optiques actifs (AOC) offrent une solution de migration transparente depuis le QSFP-H40G-CU3M. Les AOC partagent le même format QSFP+ et la même conception de câble « tout-en-un », ce qui en fait un choix familier pour les techniciens habitués aux convertisseurs analogique-numérique (DAC), mais ils utilisent la fibre multimode légère au lieu du cuivre lourd.
Le principal avantage des AOC pour la connectivité entre rangées réside dans leur poids et leur diamètre considérablement réduits, ce qui évite l'encombrement des câbles dans les chemins de câbles aériens et les circuits de refroidissement sous plancher. Bien qu'ils consomment davantage d'énergie que les DAC passifs, leur capacité à fournir un débit stable de 40 Gbit/s sur des distances inaccessibles au cuivre en fait un outil indispensable pour l'évolution des infrastructures de centres de données modernes.

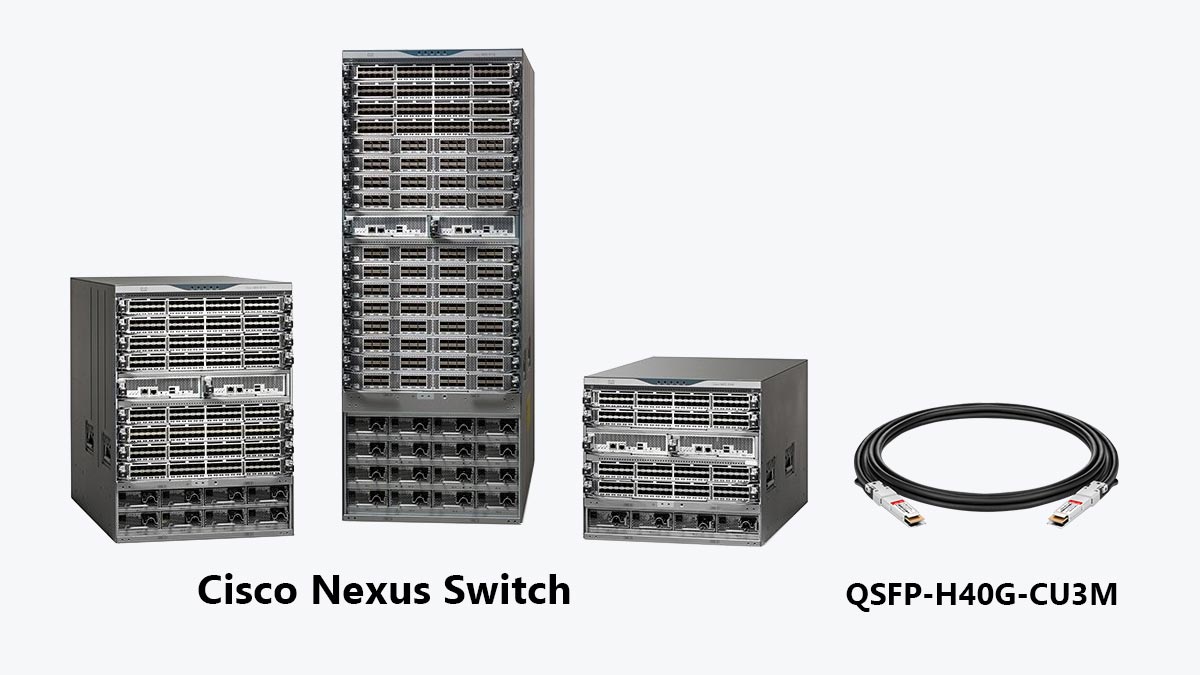

♠️ Compatibilité du commutateur Cisco Nexus avec le QSFP-H40G-CU3M
L'intégration parfaite entre le module QSFP-H40G-CU3M et le matériel Cisco est essentielle à la stabilité du réseau. Bien que ces câbles soient conçus pour une large compatibilité, des étapes de configuration et des exigences de codage spécifiques sont nécessaires pour que l'infrastructure Cisco Nexus reconnaisse et optimise la liaison.
Déploiement sur les plateformes Nexus séries 9000 et 3000
Le module QSFP-H40G-CU3M est un composant essentiel des gammes Cisco Nexus 9000 et 3000, qui constituent l'épine dorsale des commutateurs de centres de données hautes performances. Sur ces plateformes, les ports 40G sont spécifiquement conçus pour prendre en charge les liaisons cuivre passives et assurer des connexions à faible latence entre architectures leaf-spine ou entre serveurs et commutateurs. La plupart des modèles Nexus détectent automatiquement le convertisseur numérique-analogique (DAC) de 3 mètres lors de son insertion et configurent le port en mode 40G sans intervention manuelle, à condition que le matériel soit compatible.
Comprendre la commande « Service Unsupported-Transceiver »
Lorsqu'un convertisseur numérique-analogique (CNA) tiers ou générique est utilisé, les commutateurs Cisco peuvent désactiver le port afin de protéger le matériel. Pour contourner cette protection, les ingénieurs utilisent souvent la commande de configuration globale cachée `service unsupported-transceiver`. Cette commande indique à NX-OS de tenter d'initialiser le module malgré tout. Toutefois, il est toujours recommandé d'utiliser des modules Cisco afin d'éviter l'état « liaison inactive » et de garantir une télémétrie et une prise en charge complète des diagnostics.
Vérification du codage EEPROM pour une intégration Cisco transparente
Pour qu'un module QSFP-H40G-CU3M soit véritablement « plug-and-play », son EEPROM interne doit être programmée avec des chaînes d'identification spécifiques compatibles Cisco, telles que le nom du fournisseur et la référence du produit. Ce codage permet au commutateur de vérifier les caractéristiques du câble, notamment sa longueur de 3 mètres et sa nature électrique passive. Sans une synchronisation correcte de l'EEPROM, le commutateur risque d'interpréter incorrectement les besoins en alimentation ou la synchronisation du signal du câble, ce qui peut entraîner des déconnexions intermittentes ou des performances médiocres.
Configuration logicielle requise pour la reconnaissance des ports 40G
La reconnaissance matérielle correcte dépend également de la version de Cisco NX-OS exécutée sur le périphérique. Il est essentiel de s'assurer que votre version logicielle est à jour, car les versions plus récentes incluent souvent des tables de compatibilité des émetteurs-récepteurs mises à jour, ce qui améliore la stabilité, les diagnostics et les capacités de surveillance des liaisons cuivre passives telles que le DAC 3 mètres.
♠️ Quand passer du QSFP-H40G-CU3M aux alternatives optiques
Bien que le QSFP-H40G-CU3M soit un module robuste et économe en énergie pour les liaisons intra-rack, certains facteurs environnementaux et architecturaux rendent le cuivre peu pratique. Identifier ces points critiques est essentiel pour maintenir un réseau stable à mesure que votre centre de données s'étend au-delà d'une seule baie.
Dépassement de la limite de distance de 3 mètres
Le principal facteur déclenchant le passage à la fibre optique est tout simplement la limite de portée. Les signaux passifs en cuivre s'affaiblissant rapidement, la portée de 3 mètres du QSFP-H40G-CU3M constitue une contrainte majeure ; l'utilisation de câbles passifs plus longs entraîne souvent des taux d'erreur élevés, voire une rupture totale de la liaison. Si votre connexion doit traverser plusieurs baies ou atteindre un commutateur de fin de rangée, le passage à des câbles optiques actifs (AOC) ou à des émetteurs-récepteurs SR4 est indispensable.
Interférences électromagnétiques (IEM) dans les environnements à haute tension
Dans les centres de données industriels ou les installations où les câbles réseau longent les lignes électriques à haute tension, les câbles en cuivre peuvent se comporter comme des antennes, captant des interférences électromagnétiques qui perturbent les paquets de données. Les alternatives à fibre optique sont totalement insensibles aux interférences électromagnétiques car elles transmettent les données sous forme d'impulsions lumineuses et non de signaux électriques. Le passage à des modules émetteurs-récepteurs optiques garantit une transmission de données « propre » dans les environnements électromagnétiquement perturbés où le cuivre peut rencontrer des difficultés dues aux fluctuations de port.
Poids et encombrement : réduire l’encombrement des câbles dans les installations verticales
Avec l'augmentation de la densité de câblage, le poids et le volume des faisceaux QSFP-H40G-CU3M — même avec du cuivre 30 AWG plus fin — peuvent engendrer une congestion importante au niveau des barres de brassage verticales et des chemins de câbles aériens. Bien que le cuivre 30 AWG soit plus maniable que les calibres supérieurs, il reste plus volumineux que la fibre optique. Par conséquent, le passage à des alternatives optiques légères permet de gagner de l'espace, d'améliorer la circulation de l'air et de réduire les contraintes mécaniques sur les ports de commutation dans les environnements rack 42U haute densité.
Pérenniser l'avenir : Transition vers la fibre multimode ou la fibre monomode
Si votre feuille de route à long terme prévoit une migration de 40G vers 100G ou 400G, investir dès maintenant dans un réseau de câblage fibre optique structuré est une décision stratégique judicieuse. Alors que le QSFP-H40G-CU3M est une solution point à point qui doit être entièrement remplacée lors d'une mise à niveau, une infrastructure fibre optique vous permet de simplement remplacer les émetteurs-récepteurs (par exemple, en passant de 40G-SR4 à 100G-SR4) tout en conservant le même réseau sous-jacent, ce qui réduit considérablement les coûts de main-d'œuvre futurs.

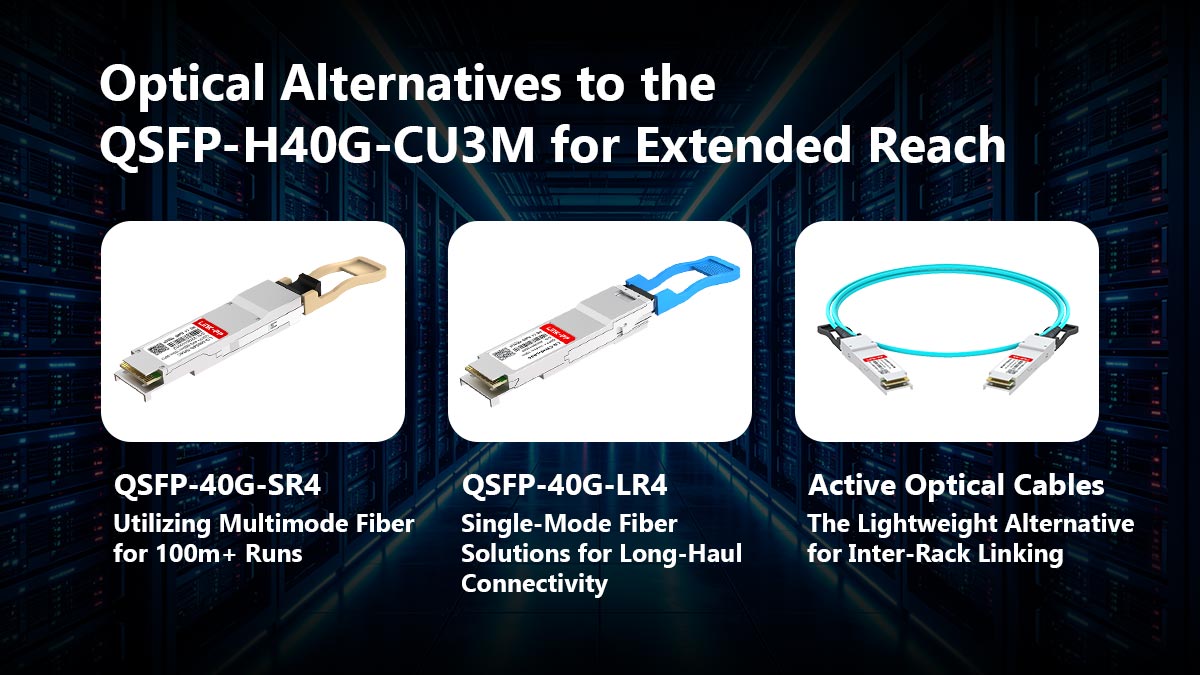

♠️ Alternatives optiques au QSFP-H40G-CU3M pour une portée étendue
Lorsque les besoins du réseau dépassent la portée de 3 mètres du QSFP-H40G-CU3M, le passage à la technologie optique devient indispensable. Les solutions optiques offrent l'évolutivité, la portée et l'immunité électromagnétique nécessaires pour connecter des rangées disparates et maintenir l'intégrité du signal sur les infrastructures Cisco Nexus à grande échelle.
QSFP-40G-SR4 : Utilisation de la fibre multimode (MMF) pour des portées supérieures à 100 m
L'émetteur-récepteur QSFP-40G-SR4 représente une évolution naturelle pour les liaisons internes au centre de données, hors de portée des câbles cuivre passifs. Grâce à ses connecteurs MPO/MTP et à sa technologie optique parallèle, ce module transmet des données sur quatre voies de fibre multimode. Il est le choix idéal pour les interconnexions haut débit exigeant à la fois flexibilité et portée.
Lors du déploiement de modules SR4 comme alternative aux DAC, tenez compte des avantages clés suivants :
- Portée étendue : contrairement à la limite de 3 mètres du cuivre, les modules SR4 peuvent atteindre jusqu'à 100 mètres sur fibre OM3 ou 150 mètres sur fibre OM4, ce qui les rend idéaux pour les architectures Middle-of-Row (MoR).
- Capacité de dérivation : Ces modules prennent en charge les configurations de « dérivation », permettant à un seul port 40G d’être divisé en quatre ports SFP+ 10G via un câble de câblage, une fonctionnalité généralement indisponible avec les DAC passifs standard.
- Gestion des câbles : La fibre multimode est nettement plus fine et plus légère que le cuivre 30AWG, ce qui réduit considérablement l’encombrement dans les chemins de câbles aériens.
QSFP-40G-LR4 : Solutions à fibre monomode (SMF) pour la connectivité longue distance
Pour une connectivité s'étendant sur plusieurs salles de centres de données ou à travers un vaste campus, le QSFP-40G-LR4 est la solution idéale. Ce module utilise la technologie WDM (multiplexage par répartition en longueur d'onde) pour multiplexer quatre fréquences de transmission sur une seule paire de fibres monomodes, au lieu d'utiliser des rubans parallèles.
Cette approche offre des avantages distincts pour les infrastructures longue distance :
- Support de distances massives : La norme LR4 prend en charge des distances allant jusqu’à 10 km, surpassant de loin toute solution en cuivre ou multimode.
- Efficacité de la fibre : Comme elle n'utilise que deux brins de fibre (un pour la transmission, un pour la réception) via des connecteurs duplex LC, elle maximise l'utilité des installations de fibre monomode existantes.
- Isolation du signal : La fibre monomode offre le plus haut niveau de protection contre l’atténuation et les interférences du signal, garantissant ainsi l’intégrité des données sur des kilomètres de câblage.
Câbles optiques actifs (AOC) : l’alternative légère pour l’interconnexion entre racks
Les câbles optiques actifs (AOC) comblent l'écart entre la simplicité du QSFP-H40G-CU3M et les performances des émetteurs-récepteurs discrets. Un AOC se compose de deux modules QSFP+ terminés en usine sur une fibre multimode, ce qui élimine le besoin de nettoyage et d'adaptation séparés des fibres.
Les AOC sont particulièrement efficaces pour l'interconnexion entre racks grâce aux caractéristiques suivantes :
- Facilité de déploiement : comme le DAC, l’AOC est un ensemble unique, ce qui simplifie la gestion des stocks et réduit le risque de contamination par la poussière des interfaces optiques lors de l’installation.
- Réduction du poids : Comme ils utilisent de la fibre optique au lieu de conducteurs en cuivre, les câbles AOC sont beaucoup plus faciles à acheminer à travers les gestionnaires verticaux et n’ajoutent pas de poids significatif aux faisceaux de câbles.
- Compatibilité Plug-and-Play : ils sont reconnus par les commutateurs Cisco Nexus comme une unité à câble unique, fournissant une liaison 40G fiable jusqu’à 100 m sans la complexité de la gestion d’émetteurs-récepteurs et de cordons de brassage individuels.
♠️ Verdict final : Choisir le bon module QSFP-H40G-CU3M ou une alternative optique pour votre rack
Le choix entre le QSFP-H40G-CU3M et ses équivalents optiques dépend en définitive de la densité et de la distance requises dans vos racks. Pour les connexions intra-rack inférieures à 3 mètres, le convertisseur numérique-analogique (CNA) passif en cuivre reste la solution la plus économique et la plus écoénergétique pour les environnements Cisco Nexus. Cependant, à mesure que votre réseau s'étend vers une connectivité inter-rack ou entre rangées, la transition vers des câbles optiques actifs (AOC) ou des émetteurs-récepteurs SR4/LR4 est essentielle pour pallier les limitations physiques du cuivre et garantir une intégrité du signal optimale.
Choisir des composants de haute qualité et entièrement compatibles est essentiel pour garantir la résilience de votre infrastructure 40G. Que vous optimisiez une architecture Top-of-Rack avec des DAC fiables ou que vous prépariez votre centre de données pour l'avenir avec la fibre optique haute performance, le choix du matériel adéquat assure une interopérabilité fluide entre différents fournisseurs. Pour une sélection complète de solutions réseau haut de gamme compatibles Cisco, découvrez les modules émetteurs-récepteurs haute performance et les câbles DAC/AOC disponibles chez [Nom du fournisseur]. LINK-PP Boutique officielle.
