En la era del hogar inteligente, la conectividad sin interrupciones no es una característica de lujo, sino una expectativa básica. Para la última línea de dispositivos inteligentes de próxima generación de Samsung, ofrecer una conexión por cable de alta velocidad e ininterrumpida bajo grandes cargas de datos diarias fue una prioridad de hardware fundamental.
Para afrontar este desafío, Samsung integró LINK-PPLos conectores RJ45 de ingeniería de precisión se integraron en la arquitectura de hardware de Samsung, con un ensamblaje impecable en la línea de producción a cargo de Jabil. Esta sólida colaboración garantizó la robusta conectividad física que requieren estos dispositivos de alta gama. El resultado es un puerto Ethernet de alta resistencia, diseñado para soportar el desgaste constante, lo que asegura a los usuarios de Samsung una estabilidad de red impecable y sin pérdida de paquetes.
Antecedentes y contexto de la industria
El hogar inteligente moderno depende de un centro multimedia centralizado para coordinar todo, desde la transmisión de televisión de alta definición hasta los electrodomésticos conectados. Al diseñar sus nuevos productos Smart Box, Samsung los concibió para gestionar grandes volúmenes de datos simultáneos. Este cambio estructural hacia capas físicas persistentes y de alta velocidad requirió un fabricante de componentes con experiencia, capaz de ofrecer componentes de red de alto rendimiento.
La demanda de centros multimedia estables para hogares inteligentes
A medida que los sistemas de entretenimiento doméstico evolucionan hacia la transmisión en ultra alta definición, los juegos en línea y la coordinación de dispositivos IoT, la demanda en las redes domésticas ha crecido exponencialmente. Si bien la tecnología Wi-Fi moderna ha mejorado, las señales inalámbricas siguen siendo susceptibles a interferencias, atenuación por las paredes y congestión por parte de otros dispositivos domésticos. Para garantizar la ausencia de pérdida de paquetes y un rendimiento continuo de alto ancho de banda para grandes cargas de datos, el equipo de diseño de Samsung determinó que un puerto Ethernet físico dedicado era absolutamente necesario para su nuevo Smart Box.
Limitaciones de espacio en el diseño de dispositivos compactos
El diseño de un dispositivo de consumo elegante y compacto como el Smart Box implica que el espacio interno en la placa es muy limitado. Cada milímetro de la placa de circuito impreso (PCB) está ocupado por unidades de procesamiento, antenas inalámbricas, módulos de memoria y disipadores de calor. Los diseños de red estándar más antiguos requerían un puerto Ethernet independiente y varios chips de filtrado magnético, lo que ocupaba demasiado espacio en la placa. Para mantener un tamaño reducido, Samsung necesitaba un componente altamente integrado que combinara el puerto físico y los componentes de filtrado en un único módulo compacto.
Una alianza confiable para el abastecimiento y el ensamblaje.
Para llevar este avanzado dispositivo inteligente al mercado global de consumo, Samsung estableció un sólido ecosistema de fabricación y cadena de suministro. Samsung diseñó los estándares del producto y se asoció con Jabil, un proveedor de servicios de fabricación electrónica (EMS) de clase mundial, para gestionar las líneas de ensamblaje de alto volumen. Dado que la interfaz de red sirve como columna vertebral crítica para la transferencia de datos del dispositivo, Samsung y Jabil necesitaban un proveedor de componentes confiable, seleccionando finalmente a LINK-PP como fabricante preferido de conectores RJ45.
El desafío técnico: coexistencia de tensión mecánica y térmica.
En productos de consumo como el Samsung Smart Box, la interfaz LAN está sometida a interacciones frecuentes e impredecibles por parte del usuario, incluyendo la conexión y desconexión repetitivas. Lograr una conexión entre una interfaz de usuario externa altamente duradera y los delicados circuitos internos de la placa de circuito impreso (PCB) plantea serios desafíos de ingeniería mecánica y térmica. Superar estos obstáculos requiere componentes de hardware diseñados para soportar tanto el uso intensivo por parte del usuario como los entornos de fabricación a altas temperaturas.
Fatiga de las uniones de soldadura y limitaciones físicas de SMT
Los conectores de tecnología de montaje superficial (SMT) suelen carecer del anclaje físico necesario para soportar las elevadas fuerzas de inserción y extracción a lo largo de la vida útil del producto, lo que conlleva el riesgo de fatiga de las uniones de soldadura y desprendimiento físico de la placa de circuito impreso (PCB). Cuando un usuario fuerza un cable RJ45 en un puerto o tira accidentalmente del cable lateralmente, la fuerza de cizallamiento resultante se transfiere directamente a las uniones de montaje.
Factores de riesgo clave para SMT:
- Esfuerzo cortante concentrado: En los diseños SMT, las fuerzas físicas se concentran únicamente en las almohadillas de cobre de la superficie, que pueden desprenderse fácilmente del sustrato bajo un par de torsión elevado.
- Microfisuras en la soldadura: La flexión mecánica repetitiva provoca microfracturas en la soldadura que se manifiestan como caídas intermitentes de la señal antes de que la soldadura falle por completo.
- Delaminación: Una carga mecánica extrema puede provocar la delaminación de toda la superficie, lo que hace que la placa base de la caja inteligente sea irreparable.
Ingeniería THT para el anclaje estructural
Para eliminar la vulnerabilidad de las conexiones SMT, el equipo de ingeniería de Samsung (en colaboración con Jabil) especificó la tecnología de orificios pasantes (THT) para la interfaz de la capa física. Al extender los pines metálicos estructurales completamente a través de orificios pasantes metalizados (PTH) en la PCB multicapa, la tensión mecánica se distribuye por todo el núcleo de fibra de vidrio del sustrato. Este diseño proporciona:
- Anclaje mecánico multiplanar: Los pines THT están soldados simétricamente tanto en la capa superior como en la inferior de la placa, formando un remache estructural.
- Alta capacidad de absorción de fuerza: La estructura física de la placa de circuito impreso absorbe la tensión de inserción y extracción en lugar de depender de la adhesión superficial.
- Vías de conexión a tierra robustas: Las pestañas de blindaje pasantes ofrecen un anclaje profundo a tierra, lo que garantiza una vía de baja impedancia a tierra para descargas electrostáticas.
Estrés térmico y estabilidad dimensional en la soldadura por ola
Si bien los conectores THT resolvieron el problema de la durabilidad mecánica, introdujeron exigencias de fabricación complejas en la línea de producción de Jabil. A diferencia de los componentes SMT procesados en hornos de reflujo estándar, los conectores RJ45 THT deben someterse a una soldadura por ola rigurosa, lo que los somete a un estrés térmico extremo.
- Contacto con soldadura fundida: Durante la soldadura por ola, la parte inferior del conjunto de PCB cargado entra en contacto directo con una ola de soldadura líquida que alcanza temperaturas máximas superiores a los 260 °C.
- Desajuste de expansión interna: La carcasa de plástico, los pines de cobre y los módulos magnéticos internos deben expandirse y contraerse a velocidades compatibles para evitar desplazamientos microscópicos.
- Prevención de la desalineación de los pines: La carcasa del conector debe permanecer perfectamente rígida durante este proceso para garantizar que los contactos internos dorados del RJ45 mantengan una coplanaridad precisa.

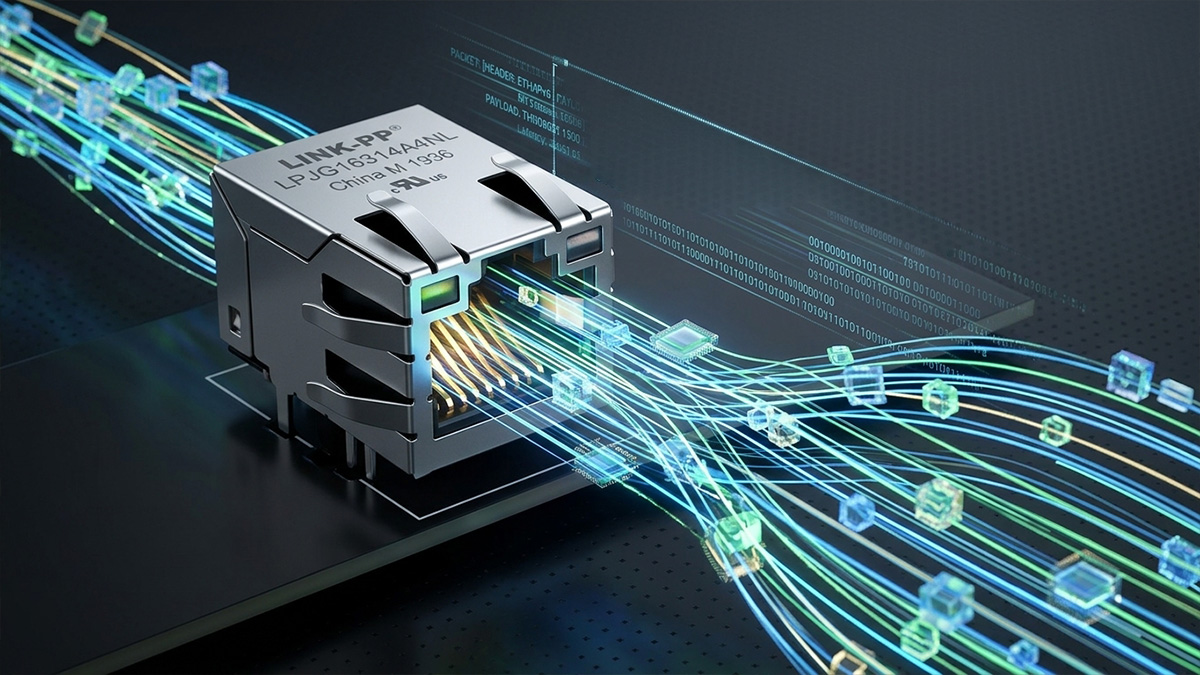

La solución: LINK-PP Conector RJ45 LPJ0011BBNL
Para superar estos desafíos mecánicos y térmicos, el LINK-PP LPJ0011BBNL Conector RJ45 El componente magnético integrado se incorporó al diseño de la Samsung Smart Box para las líneas de ensamblaje de Jabil. Diseñado específicamente para dispositivos de red de consumo robustos y de alto rendimiento, este componente THT se adapta perfectamente a las líneas de producción automatizadas de soldadura por ola. Este módulo especializado combina la resistencia mecánica de los pines de orificio pasante con una alta resistencia a la temperatura y un filtrado de señal superior.
Parámetros físicos y eléctricos del LPJ0011BBNL
El LPJ0011BBNL está diseñado con un conjunto preciso de especificaciones técnicas para maximizar el rendimiento de la red y, al mismo tiempo, minimizar el espacio físico requerido en la placa de circuito impreso. La siguiente tabla resume los parámetros fundamentales de este conector magnético especializado:
| Parámetro técnico |
Valor de especificación |
Beneficio de ingeniería |
| Velocidad de datos admitida |
10/100 Base-T (Fast Ethernet) |
Proporciona un ancho de banda fiable y constante para la automatización del hogar, el control de IoT y la transmisión de contenido multimedia. |
| Montaje mecánico |
Tecnología de orificio pasante (THT) |
Garantiza una retención mecánica superior y una gran resistencia estructural ante esfuerzos físicos. |
| Componentes internos |
Transformador y filtro integrados |
Integra los elementos magnéticos de aislamiento directamente en la carcasa RJ45, ahorrando espacio en la placa. |
| Material de la cubierta |
Termoplástico de alta temperatura |
Evita la deformación física, la fusión y las microfisuras durante la soldadura por ola a 260 °C. |
| Material de blindaje |
Aleación de cobre con revestimiento de níquel |
Proporciona un blindaje EMI robusto y rutas de tierra estables para proteger la lógica del circuito interno. |
| Indicadores visuales |
Luces LED integradas (verdes/amarillas) |
Permite realizar diagnósticos visuales inmediatos de los puertos para las pruebas de implementación y para los usuarios finales. |
Componentes magnéticos integrados para blindaje electromagnético
Una característica destacada del LPJ0011BBNL es su componente magnético integrado, que actúa como un filtro de ruido altamente eficaz, incorporado directamente en la carcasa del puerto. Los diseños Ethernet tradicionales requieren un conector RJ45 independiente conectado mediante largas pistas de cobre a chips transformadores magnéticos separados, montados en superficie en la placa base, lo que puede introducir ruido eléctrico. Al alojar transformadores de aislamiento y bobinas de modo común dentro del blindaje del RJ45, el LPJ0011BBNL proporciona:
- Atenuación directa del ruido: Elimina las interferencias electromagnéticas (EMI) de alta frecuencia que se originan en las antenas Wi-Fi o Bluetooth cercanas.
- Aislamiento galvánico: Protege los componentes de procesamiento delicados contra descargas electrostáticas (ESD) y picos de voltaje inesperados que se introducen a través del cableado de red externo.
- Acondicionamiento de la forma de onda: Evita la reflexión de la señal y minimiza la pérdida de paquetes, lo que garantiza que la capa física (PHY) de Ethernet lea los paquetes de datos correctamente.
Rendimiento de la carcasa termoplástica de grado industrial
Para sobrevivir al intenso choque térmico del proceso de soldadura por ola, LINK-PP Utiliza un termoplástico de ingeniería patentado de alta temperatura para la carcasa del LPJ0011BBNL. Este polímero, con certificación UL 94V-0, presenta una excepcional temperatura de deflexión térmica (HDT), manteniendo una rigidez estructural absoluta incluso al exponerse a soldadura fundida. El polímero especializado evita la formación de microvacíos y el agrietamiento superficial, garantizando que los límites estructurales críticos del conector permanezcan completamente intactos, protegiendo así los delicados componentes internos del filtro de la humedad, la oxidación y la contaminación.
Colaboración de ingeniería y garantía de calidad sin fisuras
El éxito del lanzamiento de la Samsung Smart Box dependió de una ejecución precisa y multifacética que abarcara el diseño, el abastecimiento y la fabricación en masa. LINK-PP Actuamos más que como un simple proveedor de componentes, actuando como un socio técnico especializado para alinear el diseño del hardware directamente con las realidades de la fabricación. Este marco de colaboración garantizó que los posibles cuellos de botella en la producción se identificaran y resolvieran mucho antes de la primera tanda de producción.
Optimización de la geometría de los pines para mejorar el rendimiento de la soldadura por ola.
Durante la fase de validación previa a la producción, LINK-PP Trabajaron en perfecta coordinación con los equipos de ingeniería de abastecimiento y fabricación de Jabil para optimizar las dimensiones físicas de los pines del LPJ0011BBNL. Los conectores estándar disponibles en el mercado suelen tener longitudes de cable que no se ajustan a las placas de circuito impreso multicapa especializadas, lo que provoca que sobresalga cobre por la parte inferior de la placa. Al adaptar la geometría del pin y la longitud del cable para que coincidieran con el grosor exacto de la placa de circuito impreso de Samsung, los equipos de ingeniería evitaron defectos comunes de soldadura por ola, tales como:
- Cortocircuitos por soldadura: Se producen cuando el exceso de longitud del cable atrapa la soldadura fundida entre pines adyacentes.
- Relleno incompleto del orificio: La cantidad de soldadura que asciende por los orificios metalizados (PTH) es insuficiente debido a una transferencia térmica inadecuada.
- Formación deficiente del filete: Ángulos de humectación inadecuados que comprometen la estabilidad mecánica a largo plazo de la junta.
Control de calidad multietapa y validación eléctrica
A lo largo del ciclo de vida de la producción de alto volumen, LINK-PP Se implementó un riguroso protocolo de pruebas para garantizar un suministro sin defectos para las líneas de ensamblaje automatizadas de Jabil. Debido a que el LPJ0011BBNL contiene componentes magnéticos internos sensibles, cada lote se sometió a una validación posterior al ensamblaje obligatoria para garantizar una protección ambiental y de señal completa:
- Inspección óptica automatizada (AOI): Verificación de la coplanaridad precisa de los pines de soldadura y la alineación física de las pestañas de protección externas.
- Pruebas de alta tensión y dieléctricas: Someter los conectores a pruebas de aislamiento de alta tensión para verificar su resistencia a sobretensiones inesperadas.
- Pruebas magnéticas paramétricas: Se comprueba el 100% de las unidades para verificar la relación de espiras, la pérdida de inserción y la pérdida de retorno exactas, con el fin de mantener la integridad de la señal de referencia.
Resultados y conclusión del proyecto
Elegir el conector adecuado puede parecer un detalle pequeño, pero marcó una enorme diferencia en la fluidez con la que se desarrolló este proyecto. Al trabajar estrechamente con los socios fabricantes desde el principio, LINK-PP Fue capaz de suministrar un componente de alta fiabilidad que mantuvo las líneas de montaje de la fábrica funcionando sin problemas, al tiempo que garantizaba que el producto final fuera tan duradero como Samsung esperaba.
Los resultados prácticos de esta colaboración hablan por sí solos:
- Problemas de soldadura por ola cero en la línea de producción: La línea de producción logró una producción en alto volumen del Samsung Smart Box sin un solo defecto de soldadura por ola.
- Cero devoluciones por desconexión de puertos: Las pruebas de resistencia mecánica demostraron que los conectores RJ45 LPJ0011BBNL soldados con THT son extremadamente resistentes. Samsung no ha registrado ninguna devolución por puertos Ethernet sueltos o rotos.
- Reducción a la mitad del espacio en la placa de circuito impreso: Gracias a los filtros integrados (componentes magnéticos incorporados) del conector, se liberó más del 50 % del espacio que normalmente ocupan los componentes independientes en la placa. Esto permitió a los ingenieros de diseño de Samsung optimizar considerablemente el resto del diseño de la placa.
Este proyecto es un ejemplo perfecto de por qué marcas globales como Samsung confían LINK-PP. Al centrarse en soluciones de ingeniería prácticas, como el diseño de conectores THT RJ45 que resisten fácilmente el calor intenso de la soldadura por ola, LINK-PP Ayuda a garantizar que los dispositivos electrónicos de consumo cotidianos obtengan las conexiones de red sólidas que necesitan para funcionar a la perfección.
