Adelaide Edge Cloud & Data Center (AECDC) actualizó recientemente su infraestructura de interconexión principal para gestionar el creciente tráfico de la nube empresarial en todo el sur de Australia. Dirigido por Marcus Vance, arquitecto principal de redes, el equipo de ingeniería integró LINK-PP Integrar los transceptores ópticos LQ-M85200-SR4C de 200G en su entorno de conmutadores Dell existente para aumentar la capacidad de la red manteniendo la latencia de la capa física al mínimo absoluto.
Este proyecto pone de manifiesto una exitosa integración entre múltiples proveedores, demostrando que los enlaces de centros de datos de alta densidad pueden escalar de forma eficiente sin depender de un único proveedor. Mediante una rigurosa validación de la interoperabilidad, AECDC estableció un marco fiable y rentable para la conectividad de 200G a velocidad de línea en todas sus instalaciones.
Antecedentes del proyecto y principales desafíos
A medida que se acelera la adopción de la nube regional, los operadores de centros de datos perimetrales se enfrentan a una presión creciente sobre el ancho de banda de la capa física y la estabilidad de la infraestructura. Gestionar estas cargas de trabajo requiere actualizar los enlaces de conmutación principales sin comprometer la integridad de la señal ni aumentar los gastos operativos.
La creciente demanda de ancho de banda en Adelaide DCI
La rápida expansión de los servicios locales en la nube y las aplicaciones empresariales de alta frecuencia generó graves cuellos de botella en la transmisión a través de los conmutadores spine-leaf de AECDC. Los enlaces ópticos tradicionales de 40G y 100G ya no podían soportar el tráfico máximo de datos sin introducir retrasos en el almacenamiento en búfer de paquetes.
Para dar respuesta a la creciente demanda de rendimiento, el equipo de ingeniería requería una actualización inmediata a conectividad de 200G a través de interconexiones de corto alcance. La mejora de la capacidad de los enlaces era fundamental para mantener un intercambio de datos fluido entre racks y clústeres de computación adyacentes.
Riesgos de compatibilidad e interoperabilidad de los switches Dell
La implementación de módulos ópticos en puertos de conmutadores Dell de alta densidad requiere un estricto cumplimiento de los estándares de programación de EEPROM y de señalización de la capa física. Los transceptores de terceros de baja calidad suelen presentar problemas de compatibilidad de firmware, lo que provoca que los puertos no sean reconocidos, picos de errores de bits o problemas de fluctuación de enlace durante el funcionamiento.
En cambio, los transceptores ópticos de alta especificación con firmware EEPROM totalmente validado ofrecen protocolos de comunicación fluidos y una salida láser estable en las plataformas Dell. Marcus Vance y su equipo necesitaban tener la certeza absoluta de que los módulos 200G seleccionados se integrarían de forma fiable sin provocar errores de diagnóstico del conmutador ni desconexiones de los puertos.
Equilibrar el alto rendimiento con los costes de infraestructura
Ampliar el ancho de banda de los centros de datos suele implicar importantes gastos de capital cuando se depende exclusivamente de transceptores ópticos de marca OEM. Las limitaciones presupuestarias obligaron a encontrar un equilibrio entre la implementación de hardware de 200G fiable y el control del gasto operativo general.
AECDC buscaba un proveedor de transceptores de nivel empresarial capaz de ofrecer una calidad de señal a velocidad de línea a una fracción del precio de los proveedores OEM estándar. Encontrar una solución óptica rentable era fundamental para ampliar la capacidad de la red dentro de estrictos límites financieros.

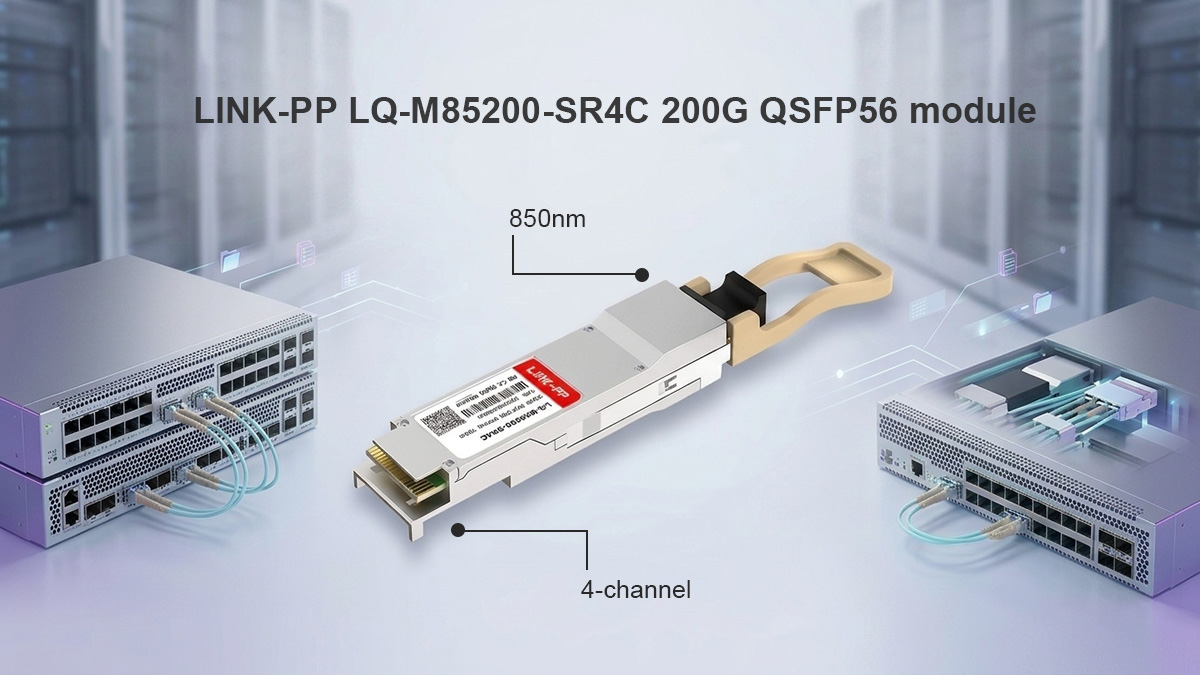

La solución: LINK-PP Transceptor 200GBASE-SR4 QSFP56
Para abordar estos desafíos operativos fundamentales, AECDC seleccionó el LINK-PP LQ-M85200-SR4C 200GBASE-SR4 Transceptor QSFP56 para sus interconexiones de conmutación de alta densidad. Esta solución ofreció compatibilidad inmediata con el hardware de Dell, además de transmisión óptica de alta velocidad y bajo consumo.
Especificaciones clave de LINK-PP Módulo óptico 200GBASE-SR4
El LINK-PP El módulo LQ-M85200-SR4C 200G QSFP56 se basa en una matriz transmisora VCSEL de 4 canales y 850 nm que utiliza modulación de amplitud de pulso de 4 niveles (PAM4) para ofrecer un ancho de banda total agregado de 200 Gbps. Diseñado específicamente para interconexiones de corto alcance en centros de datos, el módulo combina una alta estabilidad térmica con un bajo consumo de energía en un formato QSFP56 compacto.
Para evaluar en detalle sus capacidades de capa física y parámetros operativos, las especificaciones técnicas clave se resumen en la tabla a continuación.
| Parámetro |
Detalles de la especificación |
| Factor de forma |
QSFP56 |
| Velocidad de datos |
200 Gbps (4 x 50 Gbps PAM4) |
| Longitud de onda |
VCSEL de 850 nm |
| Interfaz óptica |
MPO-12 |
| Distancia máxima de transmisión |
70 m sobre fibra multimodo OM3 / 100 m sobre fibra multimodo OM4 y OM5 |
| Consumo de energía |
<5.0W |
| Monitoreo óptico digital (DOM) |
Admite (potencia de transmisión/recepción, temperatura, voltaje, corriente de polarización) |
| Rango de temperatura de funcionamiento |
0°C a 70°C (grado comercial) |
| Cumplimiento estándar |
IEEE 802.3cd 200GBASE-SR4, QSFP MSA |
Integración perfecta con los conmutadores de centros de datos de Dell.
Los transceptores ópticos LQ-M85200-SR4C cuentan con configuraciones EEPROM preprogramadas que cumplen totalmente con las especificaciones del Acuerdo Multisuministrador (MSA) y los sistemas operativos de Dell. Al insertarlos en los conmutadores de centros de datos de Dell, el firmware del conmutador reconoce instantáneamente los módulos sin generar errores de incompatibilidad de puertos.
Este protocolo de enlace de hardware sin interrupciones garantiza la inicialización inmediata del enlace y la negociación de la velocidad de línea en todos los puertos activos. El equipo de Marcus Vance logró una funcionalidad nativa completa sin modificar el firmware del conmutador ni aplicar comandos de derivación de software.
Disposición de fibra multimodo para conectividad de corto alcance
El despliegue LINK-PP Los módulos MPO LQ-M85200-SR4C, sobre una infraestructura de fibra multimodo, proporcionaron la base física ideal para los enlaces dentro del centro de datos. Esta arquitectura optimiza las conexiones de corto alcance entre racks adyacentes, manteniendo una degradación mínima de la señal óptica.
Las ventajas arquitectónicas específicas de implementar una configuración de fibra multimodo para enlaces de centros de datos de corta distancia incluyen los siguientes factores clave:
- Cableado MPO optimizado: el enrutamiento óptico paralelo de 4 carriles reduce el desorden de cables y simplifica la gestión del panel de conexiones.
- Baja atenuación de la señal: la fibra OM4 y OM5 de alta calidad mantiene diagramas de ojo de señal PAM4 nítidos en tramos de 100 metros.
- Márgenes de pérdida de inserción simplificados: los conectores MPO-12 ofrecen una alineación óptica estable con una pérdida de acoplamiento mínima en dB.
- Topología flexible de rack a rack: las conexiones de corto alcance permiten actualizaciones rápidas de filas sin alterar las rutas de las bandejas existentes.
Pruebas de interoperabilidad, verificación e implementación en campo
Antes de lanzar el tráfico de producción en vivo, AECDC implementó una rigurosa estrategia de validación en campo de tres fases en bancos de pruebas aislados y chasis de conmutadores Dell en funcionamiento. El equipo de Marcus Vance se centró en validar la decodificación de la tabla EEPROM, la claridad del diagrama de ojo PAM4, la precisión de la telemetría en tiempo real DDM y la inserción física sin interrupciones bajo cargas de tráfico completas.
Pruebas Plug-and-Play en entornos de conmutadores Dell
Para confirmar el reconocimiento del interruptor nativo, los técnicos insertaron el LINK-PP Se conectaron módulos LQ-M85200-SR4C a puertos de la serie Dell PowerSwitch S5448F-ON con Dell SmartFabric OS10. El sistema operativo del switch decodificó instantáneamente la tabla EEPROM del transceptor, asignando el ID del proveedor, los números de serie y los parámetros de longitud de onda sin provocar fallos de suma de comprobación de la EEPROM ni el apagado de puertos con transceptores no compatibles.
El protocolo de verificación confirmó el reconocimiento inmediato del hardware según dos criterios operativos esenciales:
- Negociación automática de velocidad: La interfaz del puerto se sincronizó con la velocidad de línea de 200 Gbps (4 x 50 Gbps PAM4) en menos de 1.5 segundos después de la inserción física en condiciones de banco de pruebas, aplicando automáticamente la configuración de puerto requerida sin intervención manual de la CLI.
- Estabilidad de la conexión en caliente: Los ciclos repetidos de inserción y extracción física a lo largo de 50 iteraciones de prueba no produjeron eventos de pánico del kernel, bloqueos del controlador del conmutador ni errores de registro del sistema operativo no controlados.
Monitorización óptica en tiempo real y validación de la tasa de error de bits.
La validación de la integridad de la señal se realizó utilizando un generador de tráfico Ixia 200G junto con el sistema de monitorización de diagnóstico digital (DDM) interno de Dell OS10. La telemetría óptica en tiempo real confirmó que los niveles de potencia de transmisión (Tx) y recepción (Rx) en los cuatro carriles PAM4 de 50 Gbps se mantuvieron excepcionalmente estables dentro de los umbrales operativos estándar IEEE 802.3cd.
Las pruebas de estrés de la tasa de error de bits (BER) demostraron una claridad de señal superior en tramos de fibra OM4 de longitud máxima bajo carga térmica completa:
- Rendimiento BER previo a FEC: Registrado en 1.2 × 10⁻⁸, muy por debajo del límite de corrección de errores hacia adelante IEEE 802.3cd (2.4 × 10⁻⁴), lo que deja un amplio margen de ruido de señal.
- Pérdida de tramas posterior a FEC: Se logró un resultado limpio de cero pérdida de tramas (0%) durante una prueba continua de 72 horas al 100% de la velocidad de línea en todos los canales PAM4 activos.
- Disipación térmica: Los sensores DDM internos informaron que las temperaturas de funcionamiento del módulo no superaron los 44.5 °C bajo la máxima densidad de tráfico, situándose muy por debajo del umbral comercial de 70 °C.
Pasos para la instalación física y el despliegue de la red
Tras la aprobación del laboratorio, AECDC desplegó los módulos en las filas de distribución primaria que conectan los conmutadores leaf y spine centrales. El proceso de instalación física se estructuró en tres fases de ingeniería estandarizadas para eliminar los riesgos de atenuación de la capa física y mantener la disponibilidad continua del centro de datos.
Inspección y limpieza de fibra óptica
Los técnicos inspeccionaron todos los conectores troncales multimodo MPO-12 con un microscopio digital de fibra para garantizar la ausencia total de contaminación por polvo. Antes del acoplamiento, cada interfaz óptica se limpió con paños secos para limpiar casetes ópticos, evitando así arañazos en la interfaz y la pérdida de acoplamiento de la señal.
Inserción y parcheo del transceptor
LINK-PP Los transceptores LQ-M85200-SR4C se insertaron en las bahías QSFP56 del switch Dell hasta que quedaron completamente encajados. Los conectores hembra MPO-12 se conectaron a presión, asegurando la correcta orientación de la clave para mantener la polaridad física en las matrices de transmisión y recepción de 4 carriles.
Puesta en marcha del enlace y auditoría de telemetría
Los ingenieros supervisaron los indicadores LED de estado de los puertos del conmutador y verificaron el estado de los enlaces mediante paneles de control de gestión de red SNMP centralizados. Las lecturas de potencia óptica de recepción DDM se registraron en el sistema de gestión de red para establecer una telemetría de referencia para el mantenimiento predictivo futuro.
Valores empresariales y resultados técnicos
La exitosa integración de LINK-PP Los transceptores LQ-M85200-SR4C 200G QSFP56 proporcionaron mejoras operativas y financieras cuantificables para AECDC. La actualización de la red resolvió los cuellos de botella de ancho de banda inmediatos, al tiempo que mejoró la eficiencia general de la infraestructura.
Rendimiento de latencia ultrabaja y velocidad de línea
La actualización de los enlaces principales a óptica PAM4 de 200G redujo drásticamente el retardo de serialización de paquetes en las conexiones dentro del centro de datos. El tráfico de alta densidad en la nube ahora fluye sin problemas a través de los enlaces leaf-spine a la velocidad máxima de línea de 200 Gbps sin picos de cola de paquetes.
Esta reducción de la latencia mejoró directamente los tiempos de respuesta de las aplicaciones para los clientes empresariales de AECDC. La red física ahora gestiona picos de tráfico intensos con un rendimiento constante y predecible.
Ahorro de costes en enlaces de centros de datos de alta densidad
Al elegir LINK-PP Gracias a la comparación de módulos ópticos con equivalentes directos de fabricantes de equipos originales (OEM), AECDC logró una reducción significativa en los gastos de capital para la actualización de la red. Estos ahorros permitieron al equipo de ingeniería implementar enlaces redundantes adicionales en las bahías de conmutación secundarias.
La favorable relación costo-rendimiento optimizó el costo total de propiedad (TCO) sin comprometer la calidad del hardware. Esta implementación demostró que los centros de datos empresariales pueden escalar enlaces de alta velocidad de manera rentable.
Fiabilidad sin interrupciones en operaciones de red en vivo.
Desde que se completó el despliegue, el LINK-PP Los módulos LQ-M85200-SR4C han mantenido un funcionamiento ininterrumpido en todos los puertos activos del switch Dell. La telemetría integrada proporciona visibilidad continua del estado de la conexión óptica, lo que evita degradaciones inesperadas del enlace.
La combinación de bajas temperaturas de funcionamiento y un consumo de energía estable ha garantizado la fiabilidad óptica a largo plazo. El equipo de operaciones de red de AECDC sigue sin registrar incidencias relacionadas con los módulos.
Resumen: Construyendo un futuro escalable para Adelaide DCI
El exitoso despliegue de LINK-PP Los transceptores LQ-M85200-SR4C QSFP56 del Adelaide Edge Cloud & Data Center (AECDC) constituyen un modelo validado para interconexiones de alta densidad y baja latencia en la infraestructura de conmutadores Dell. Según el arquitecto principal de redes, Marcus Vance, los módulos se registraron instantáneamente en su plataforma Dell OS10 sin problemas de firmware, lo que proporcionó una integridad de señal impecable y permitió al AECDC duplicar el rendimiento entre racks, manteniendo al mismo tiempo la inversión de capital totalmente optimizada.
A medida que las cargas de trabajo regionales en la nube siguen aumentando en Australia Meridional, esta implementación proporciona a AECDC una ruta resiliente y rentable para la futura expansión de la red. Para los equipos de ingeniería que buscan lograr mejoras de rendimiento similares y optimizar las actualizaciones de los conmutadores centrales, la LINK-PP Tienda Oficial Ofrecemos una gama completa de transceptores ópticos totalmente probados y respaldados por una exhaustiva verificación de compatibilidad. Nuestro equipo técnico también está disponible para realizar pruebas de interoperabilidad personalizadas y ofrecer recomendaciones de hardware a medida para la arquitectura específica de su centro de datos.
