Al implementar una red 10G de alto rendimiento, elegir el medio de conectividad adecuado puede tener un impacto significativo en los costos de implementación, el consumo de energía y la latencia. El SFP 10GBASE-CX1, comúnmente conocido como cable Twinax de cobre de conexión directa (DAC), se ha convertido en un elemento esencial en los centros de datos modernos. Este hardware, que opera a corta distancia, ofrece una alternativa altamente eficiente y de fácil instalación (plug-and-play) a la costosa fibra óptica y al cableado de cobre estándar de alto consumo energético.
En entornos de red Cisco, el SFP 10GBASE-CX1 destaca en implementaciones de alta densidad y corto alcance, como la conmutación Top-of-Rack (ToR), la conexión de servidores a conmutadores y las redes de área de almacenamiento (SAN). Esta guía explora la arquitectura técnica del 10GBASE-CX1, la compara con otros tipos de medios de 10G y detalla los casos de uso principales y la compatibilidad de hardware que necesita conocer para optimizar su infraestructura de red.

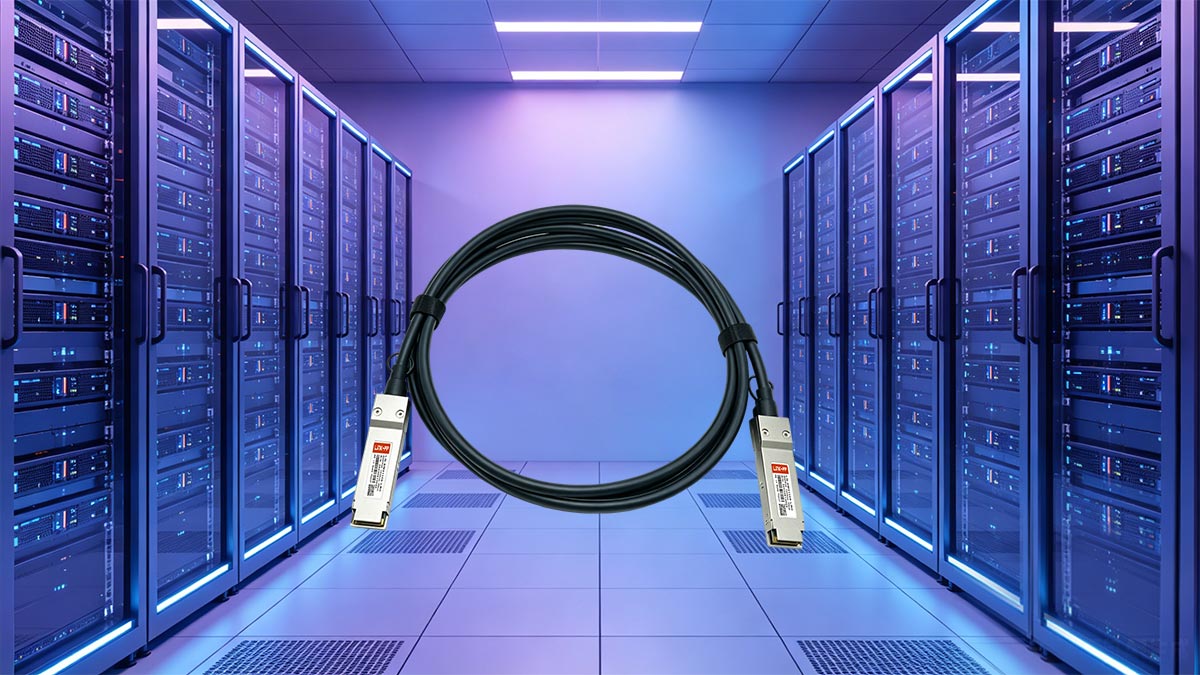

📖 Arquitectura técnica y especificaciones principales del SFP 10GBASE-CX1
El estándar SFP 10GBASE-CX1 constituye la base de la conectividad de cobre de corto alcance y alta velocidad en los centros de datos modernos. Al integrar el módulo transceptor SFP de 10G directamente con un cable de cobre fijo, esta arquitectura elimina la necesidad de módulos ópticos y latiguillos independientes. Este diseño proporciona una capa física altamente fiable, de bajo consumo y rentable, diseñada específicamente para implementaciones localizadas de Ethernet de 10 Gigabit.
Comprensión de la mecánica del cableado y la señalización twinaxial
La arquitectura SFP 10GBASE-CX1 se basa en el cableado twinaxial (Twinax), un medio especializado de cobre diseñado para la transmisión de datos de alta frecuencia. A diferencia del cable coaxial estándar, que utiliza un solo conductor, el Twinax cuenta con dos conductores internos rodeados por un dieléctrico central y un blindaje trenzado compartido. Esta construcción única es fundamental para mantener la integridad de la señal a alta velocidad a través del cobre.
- Señalización diferencial: Los dos conductores internos transmiten señales mediante un mecanismo de señalización diferencial. Un cable transporta la señal positiva, mientras que el otro transporta la señal negativa invertida. Esto permite que la interfaz de red receptora cancele eficazmente la interferencia electromagnética (EMI) y la diafonía, problemas frecuentes en racks de servidores con alta densidad de equipos.
- Componentes pasivos: Los módulos SFP 10GBASE-CX1 se implementan principalmente como cables DAC (Direct Attach Copper) pasivos. Al no contener componentes electrónicos activos para amplificar la señal, dependen completamente de la compensación electrónica de dispersión (EDC) integrada en el conmutador host o la tarjeta de red para eliminar las distorsiones de la señal. Esta ausencia de componentes activos se traduce en un consumo de energía prácticamente nulo y una máxima fiabilidad del hardware.
Límites de distancia máxima y factores de atenuación de la señal
El rendimiento del SFP 10GBASE-CX1 está estrictamente limitado por restricciones de longitud física, lo que lo convierte en una herramienta especializada para conexiones localizadas. Debido a que es un medio basado en cobre que opera a frecuencias increíblemente altas, la degradación de la señal ocurre rápidamente a medida que aumenta la longitud, lo que restringe su implementación a entornos de rack inmediatos.
- Límite físico pasivo de 5 metros: Según las directrices operativas estándar para cables Twinax DAC pasivos, la distancia máxima de transmisión fiable es de 5 metros (aproximadamente 16.4 pies). Si bien la especificación teórica general puede extenderse ligeramente más con amplificación activa, los cables 10GBASE-CX1 pasivos tienen un límite estricto de 5 metros para garantizar una transmisión de datos sin errores y sin amplificación de señal.
- Atenuación de alta frecuencia: Cuando las velocidades de datos alcanzan los 10 Gbps, el efecto piel y las pérdidas dieléctricas provocan una atenuación severa de la señal de alta frecuencia. Básicamente, las frecuencias más altas del flujo de datos se desvanecen más rápido que las frecuencias más bajas, lo que distorsiona la forma de onda digital y aumenta la tasa de error de bits (BER) si el cable es demasiado largo.
- Impacto del calibre del cable (AWG): El grosor del cable juega un papel fundamental a la hora de combatir esta atenuación en diferentes longitudes. Los cables más cortos (de 1 m a 3 m) suelen utilizar un cableado más delgado de 30 AWG para una mayor flexibilidad, mientras que las variantes más largas (de 4 m a 5 m) requieren conductores más gruesos de 24 AWG o 26 AWG para reducir la resistencia eléctrica y preservar la integridad de la señal en la distancia máxima permitida.
Cumple con las especificaciones IEEE 802.3 y SFP+ MSA.
Para garantizar una interoperabilidad perfecta en diversos entornos de red, el SFP 10GBASE-CX1 cumple con estrictos estándares internacionales de hardware y electricidad. Este marco estandarizado asegura que un switch Cisco pueda conectarse de forma fiable a diversas tarjetas de interfaz de red de servidores sin problemas de protocolo de enlace propietario.
La señalización eléctrica, los parámetros de control de acceso al medio (MAC) y las reglas de la capa física se derivan del estándar IEEE 802.3ae, que estandarizó inicialmente el funcionamiento de Ethernet de 10 Gigabit y posteriormente se perfeccionó con especificaciones complementarias para medios de cobre. Esto garantiza la uniformidad en la estructura de los datos y la detección de errores en todos los dispositivos compatibles.
Simultáneamente, el formato físico y las dimensiones mecánicas cumplen con el Acuerdo Multisuministrador (MSA) de SFP+, específicamente descrito en documentos como el SFF-8431. El MSA define el tamaño preciso de la carcasa del conector, las configuraciones de pines y la interfaz de comunicación serial I²C. Gracias a este estricto cumplimiento, los ingenieros de red pueden implementar cables 10GBASE-CX1 con la seguridad de que se ajustarán físicamente y se alinearán eléctricamente con cualquier puerto SFP+ estándar.
📖 Comparación de SFP 10GBASE-CX1 con otros tipos de medios de 10G
Al diseñar una infraestructura de red de 10 Gigabit, seleccionar el tipo de medio adecuado implica equilibrar el rendimiento, el costo y las limitaciones del entorno físico. Si bien SFP 10GBASE-CX1 ofrece una solución altamente optimizada para conexiones localizadas, debe competir con la fibra óptica y el cable de cobre de par trenzado estándar. Comprender las diferencias entre estas tecnologías en cuanto a latencia, consumo de energía y flexibilidad es fundamental para diseñar una red de centro de datos eficiente.
Fibra óptica SFP 10GBASE-CX1 frente a 10GBASE-SR: latencia y coste
Las fibras ópticas SFP 10GBASE-CX1 (Direct Attach Copper) y 10GBASE-SR son opciones populares para redes de 10G, pero funcionan con principios físicos completamente diferentes. 10GBASE-SR utiliza cables de fibra multimodo y transceptores ópticos para convertir señales eléctricas en pulsos de luz. Este proceso de conversión introduce una pequeña latencia electrónica. En cambio, 10GBASE-CX1 transmite señales eléctricas puras directamente a través de cable de cobre, evitando el retardo de conversión del transceptor y ofreciendo una latencia prácticamente nula, una ventaja muy valorada en redes de negociación de alta frecuencia.
Desde el punto de vista financiero, 10GBASE-CX1 es mucho más económico para distancias cortas, ya que se adquiere un único cable integrado en lugar de dos módulos ópticos separados y un cable de conexión de fibra óptica. La siguiente tabla resume las principales diferencias en rendimiento y costes de implementación entre estos dos tipos de medios.
| Característica/Métrica |
SFP 10GBASE-CX1 (DAC pasivo) |
Fibra óptica 10GBASE-SR |
| Medio de transmision |
Cobre biaxial |
Fibra óptica multimodo (OM3/OM4) |
| Componentes de hardware |
Conjunto de cable único integrado |
2 transceptores + 1 cable de conexión de fibra óptica |
| Estado latente |
Ultrabajo (aprox. 0.1 μs por enlace) |
Bajo (aprox. 1 μs debido a la conversión óptica) |
| Distancia máxima |
Hasta 5m |
Hasta 300 m (OM3) / 400 m (OM4) |
| Coste relativo |
Bajo (Opción de corto alcance más rentable) |
Alto (Impulsado por los costes de fabricación de los transceptores) |
SFP 10GBASE-CX1 frente a 10GBASE-T de cobre: Eficiencia energética y disipación de calor
La tecnología estándar 10GBASE-T utiliza cables de cobre RJ-45 tradicionales (categoría 6A o 7) para ofrecer velocidades de 10 Gbps a distancias de hasta 100 m. Sin embargo, transmitir frecuencias tan altas a través de cables de cobre trenzados requiere un procesamiento digital de señales (DSP) intensivo para mitigar la diafonía y el eco, lo que consume una gran cantidad de energía eléctrica. El módulo SFP 10GBASE-CX1 elimina por completo la necesidad de un DSP complejo, ya que su diseño Twinax blindado bloquea de forma nativa las interferencias a corta distancia.
En consecuencia, los cables pasivos 10GBASE-CX1 consumen prácticamente cero energía (alrededor de 0.25 vatios por cable), mientras que un SFP 10GBASE-T puede consumir entre 2 y 5 vatios. La siguiente comparación pone de manifiesto cómo esta diferencia de consumo energético afecta a la gestión térmica general del centro de datos.
| Característica/Métrica |
SFP 10GBASE-CX1 (DAC pasivo) |
Cable de cobre 10GBASE-T (RJ-45) |
| Consumo de energía |
Aproximadamente 0.25 vatios por cable |
De 2.0 a 5.0 vatios por puerto |
| Disipación de calor |
Huella térmica insignificante |
Alta carga térmica (requiere refrigeración robusta) |
| Medio de cableado |
Cobre biaxial |
Par trenzado Cat 6A / Cat 7 |
| Distancia máxima |
Hasta 5m |
Hasta 100m |
| Tipo de conector |
Conexión directa SFP+ |
RJ-45 estándar |
Flexibilidad del cable, radio de curvatura y limitaciones de despliegue físico.
Si bien el SFP 10GBASE-CX1 destaca por su eficiencia energética y su bajo costo, sus propiedades físicas presentan desafíos de implementación específicos. Los cables de cobre twinaxiales son notablemente más gruesos y rígidos que la fibra óptica multimodo y los cables Ethernet de par trenzado estándar. El blindaje reforzado y el diseño interno de doble conductor implican que los cables 10GBASE-CX1 requieren un radio de curvatura mínimo mucho más estricto.
Doblar un cable Twinax de forma demasiado brusca puede deformar permanentemente el dieléctrico interno, provocando una desadaptación de impedancia que resulta en corrupción de paquetes o fallo inmediato del enlace. Los ingenieros de red deben planificar cuidadosamente las rutas de gestión de cables dentro de los racks de servidores, asegurándose de evitar esquinas estrechas y de que exista un alivio de tensión adecuado cerca de los puertos del switch SFP+ para prevenir daños mecánicos.
Selección del medio adecuado para la conectividad intrarack frente a la interrack
La elección entre SFP 10GBASE-CX1, fibra óptica multimodo 10GBASE-SR y solución de cobre 10GBASE-T se reduce, en última instancia, a la topología física: concretamente, a si se cablean componentes dentro de un único rack (intrarack) o si se conectan filas separadas de racks en todo el centro de datos (interrack).
Para aplicaciones dentro de un mismo rack, como conectar un switch Cisco Nexus Top-of-Rack (ToR) a servidores vecinos situados justo debajo, 10GBASE-CX1 es casi siempre la opción ideal debido a su bajo coste, latencia ultrabaja y mínimo consumo energético. Sin embargo, para arquitecturas entre racks o al final de la fila (EoR), donde los cables superan fácilmente los 5 metros, 10GBASE-CX1 resulta físicamente inviable. Para esas distancias extendidas, los arquitectos de red pueden optar por fibra óptica multimodo por su capacidad de alcance o por una solución 10GBASE-T si utilizan parches de cobre estructurados preexistentes.
📖 Aplicaciones de centro de datos Top-of-Rack (ToR) para SFP 10GBASE-CX1
En el diseño moderno de centros de datos, el modelo de despliegue Top-of-Rack (ToR) representa el caso de uso más común para los cables SFP 10GBASE-CX1. Al colocar el conmutador de red en la parte superior del gabinete del servidor, los cables Twinax cortos pueden gestionar todo el tráfico de computación al conmutador localmente. Este enfoque minimiza el cableado, reduce drásticamente los costos de despliegue y simplifica la administración local del hardware.
Conexión de servidores blade de alta densidad a conmutadores Cisco Nexus
El despliegue de servidores blade de alta densidad dentro de un chasis estándar requiere un ancho de banda de red masivo hacia la infraestructura central. El SFP 10GBASE-CX1 proporciona el enlace físico ideal para conectar directamente estos chasis de servidores blade a los conmutadores Cisco Nexus de configuración fija ubicados en la parte superior del mismo rack.
El uso de cables Twinax pasivos y cortos permite a los administradores de red conectar todos los puertos SFP+ disponibles en un switch Nexus sin exceder los límites de potencia ni los umbrales de temperatura. La sencillez plug-and-play de estos módulos integrados garantiza una implementación rápida y un aprovisionamiento en caliente cada vez que se añaden o reemplazan nodos de computación.
Minimización de las obstrucciones del flujo de aire en gabinetes de servidores de alta densidad
Una gestión térmica adecuada dentro de gabinetes de servidores compactos depende de un flujo de aire sin obstáculos de adelante hacia atrás. Los cables de cobre RJ-45 de categoría 6A tradicionales son notoriamente gruesos y voluminosos; colocar docenas de ellos en un solo rack crea enormes haces de cables que atrapan el calor y expulsan el aire dentro del gabinete.
Los cables SFP 10GBASE-CX1 Twinax ofrecen un perfil físico mucho más delgado que las alternativas estándar de par trenzado. Elegir variantes de 30 AWG para tramos cortos mantiene el cableado ordenado, optimiza el flujo de aire y evita que los puntos calientes dañen los componentes sensibles del servidor.
Lograr una latencia ultrabaja para subredes de negociación de alta frecuencia
En las redes de negociación de alta frecuencia (HFT) y las redes financieras, cada microsegundo de retraso en la transmisión de la red impacta directamente en la rentabilidad. Los transceptores ópticos estándar y el hardware de par trenzado 10GBASE-T introducen latencia de procesamiento interno durante las conversiones de señales digitales.
Gracias a que el SFP 10GBASE-CX1 utiliza una conexión de cobre directa y sin amplificación, transmite señales eléctricas con una latencia de tránsito prácticamente nula. Esta ventaja de velocidad nativa lo convierte en la opción ideal para interconectar servidores de negociación algorítmica de alta densidad con conmutadores Cisco Nexus de baja latencia dentro del mismo rack.
📖 Aplicaciones de la capa de distribución e integración central empresarial para SFP 10GBASE-CX1
Más allá del centro de datos, el SFP 10GBASE-CX1 desempeña un papel crucial en las redes de campus empresariales, tanto en la capa central como en la de distribución. Cuando varios conmutadores troncales de campus se ubican en el mismo rack central, el cableado Twinax ofrece un método altamente confiable para gestionar el tráfico de agregación masiva. Proporciona a los ingenieros de red una estrategia rentable para eliminar cuellos de botella localizados sin consumir costosos puertos de conmutadores de fibra óptica.
Creación de enlaces de interconexión de alta velocidad (ISL) dentro del mismo rack.
En la capa de distribución de una red empresarial, los switches adyacentes suelen necesitar transmitir enormes cantidades de tráfico este-oeste entre diferentes segmentos de red. El uso de SFP 10GBASE-CX1 para crear enlaces entre switches (ISL) permite que los switches Cisco Catalyst o Nexus ubicados en el mismo lugar se comuniquen a velocidades de línea de 10 Gbps sin latencia adicional.
Al mantener estos enlaces de alto ancho de banda cerca del rack, las empresas reservan sus redes de fibra óptica de largo alcance para los tramos que salen de la sala principal de telecomunicaciones. Este enfoque de cableado de cobre localizado mantiene la infraestructura central altamente organizada, excepcionalmente rápida y de fácil mantenimiento.
Implementación de agregación de enlaces (LACP) para redundancia de conmutadores centrales
Para evitar que un único punto de fallo provoque la caída de toda la red empresarial, los ingenieros utilizan el Protocolo de Control de Agregación de Enlaces (LACP) para agrupar varios puertos físicos en un único canal lógico. El módulo SFP 10GBASE-CX1 es ideal para agrupar varios puertos de 10G entre conmutadores centrales ubicados en el mismo gabinete.
La combinación de múltiples conexiones Twinax aumenta el ancho de banda total disponible para el enlace ascendente, a la vez que garantiza la conmutación automática por error del hardware. Si un cable se desconecta accidentalmente o sufre daños físicos, los enlaces 10GBASE-CX1 restantes absorben el tráfico instantáneamente, sin interrupciones en la red.
Actualización de enlaces ascendentes heredados entre conmutadores de agregación Cisco Catalyst
Muchas redes corporativas aún dependen de enlaces ascendentes Gigabit Ethernet (1G) antiguos entre sus capas de distribución y núcleo, lo que genera graves cuellos de botella en la red durante las horas pico. Actualizar estos enlaces heredados a 10G mediante módulos de fibra tradicionales puede resultar prohibitivo en términos de costos al gestionar decenas de conmutadores.
El SFP 10GBASE-CX1 ofrece una solución de actualización muy económica para modernizar las pilas de agregación Cisco Catalyst antiguas. Los administradores de red pueden reemplazar los módulos SFP de 1G por cables DAC Twinax de 10G, multiplicando inmediatamente el rendimiento de la red troncal por diez sin necesidad de modificar la configuración del rack ni invertir en una costosa infraestructura de fibra óptica nueva.
📖 Red de área de almacenamiento (SAN) y aplicaciones de copia de seguridad para SFP 10GBASE-CX1
En entornos de almacenamiento de alto rendimiento, la disponibilidad de datos y la velocidad de transferencia determinan el rendimiento general del sistema. SFP 10GBASE-CX1 proporciona una interconexión ultra confiable y de alto ancho de banda, ideal para redes de área de almacenamiento (SAN) localizadas y clústeres de respaldo dedicados. Al utilizar estos enlaces de cobre de baja latencia, las organizaciones pueden maximizar la velocidad de recuperación de datos y optimizar los ciclos de respaldo intensivos dentro del mismo rack de equipos.
Interconexión de switches Cisco MDS con sistemas de almacenamiento flash de alta velocidad
Los sistemas de almacenamiento modernos de estado sólido y totalmente flash requieren canales de comunicación masivos y sin bloqueo para evitar cuellos de botella de entrada/salida (E/S). Los cables SFP 10GBASE-CX1 se utilizan con frecuencia para conectar estos sistemas flash de alta velocidad directamente a directores de almacenamiento dedicados, como la serie de conmutadores Cisco MDS.
El uso de cables Twinax para estas conexiones de almacenamiento de corto alcance garantiza que las IOPS (operaciones de entrada/salida por segundo) generadas por las unidades flash se transmitan al conmutador de almacenamiento sin demora. Esta configuración localizada ofrece una capa de interconexión altamente estable, evitando la complejidad y la delicadeza de los cables de conexión ópticos en los chasis de almacenamiento de alta densidad.
Optimización del rendimiento para iSCSI y almacenamiento conectado en red (NAS)
Para la transferencia de datos a nivel de bloque a través de redes IP estándar, protocolos como iSCSI y el almacenamiento conectado a la red (NAS) de alto rendimiento requieren un rendimiento predecible a velocidad de línea. El SFP 10GBASE-CX1 proporciona la transmisión estable de 10 Gigabit necesaria para gestionar las intensas solicitudes de lectura y escritura provenientes de servidores de aplicaciones multiusuario.
Dado que los cables Twinax no sufren la sobrecarga de procesamiento ni la fluctuación de paquetes que a veces se presentan en configuraciones 10GBASE-T de alto consumo energético, el tráfico iSCSI se mantiene perfectamente fluido. Este rendimiento optimizado garantiza que los entornos virtualizados que se ejecutan sobre volúmenes NAS o iSCSI experimenten la máxima capacidad de respuesta durante los picos de carga de trabajo.
Garantizar la integridad de la señal durante los ciclos de replicación de datos a gran escala.
Las copias de seguridad programadas y los ciclos de replicación a gran escala llevan las interfaces de red al límite durante horas. Esta carga eléctrica continua e intensa puede provocar que los cables con menor blindaje sufran degradación de la señal o pérdida de paquetes debido a la interferencia de los cables vecinos.
El diseño robusto y blindado de doble conductor del SFP 10GBASE-CX1 garantiza una excelente integridad de la señal durante estas largas e intensivas transferencias de datos. Al bloquear de forma nativa las interferencias electromagnéticas externas, los cables Twinax evitan errores CRC y retransmisiones de paquetes, lo que garantiza que las ventanas de copia de seguridad se completen a tiempo y sin corrupción de datos.

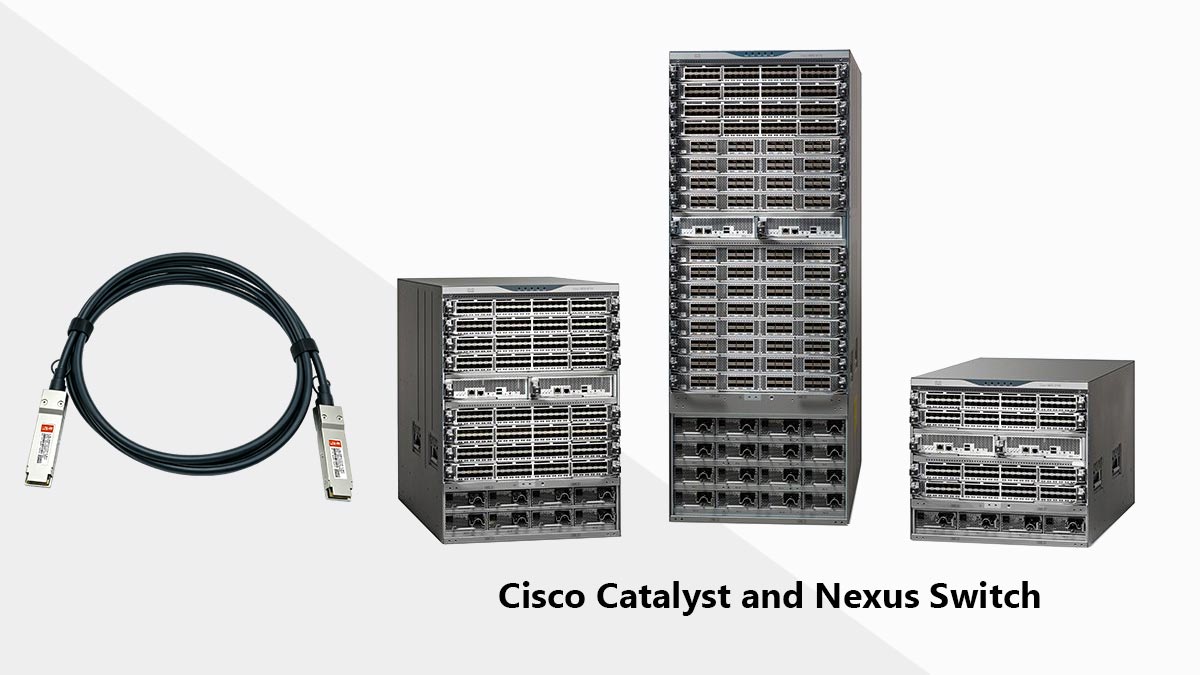

📖 Compatibilidad de hardware y soporte de la plataforma Cisco para SFP 10GBASE-CX1
La integración perfecta de los componentes SFP 10GBASE-CX1 requiere un estricto cumplimiento de las matrices de compatibilidad de hardware y sistema operativo. Las plataformas de Cisco admiten de forma nativa estos cables de cobre de conexión directa (DAC) en sus principales líneas empresariales y de centros de datos, siempre que se utilice la versión de software adecuada. Garantizar la interoperabilidad entre proveedores y utilizar herramientas de validación integradas protege las redes contra fallos de conexión y de puertos provocados por errores de configuración.
Matriz de conmutadores Cisco Catalyst y Nexus compatibles
Cisco ofrece una amplia compatibilidad de hardware para SFP 10GBASE-CX1 (a menudo solicitado con el número de pieza base SFP-H10GB-CUxM) en toda su gama de switches insignia. En entornos de centros de datos, toda la serie Cisco Nexus (incluidas las Nexus 9000, 7000, 5000 y 3000) ofrece compatibilidad nativa a velocidad de cable para estos cables Twinax en todos los puertos SFP+. Para arquitecturas de campus empresariales, las series Cisco Catalyst 9300, 9500 y las series heredadas 3850/4500-X son compatibles con módulos 10GBASE-CX1, aunque los administradores deben verificar los requisitos mínimos de la versión de software Cisco IOS-XE o NX-OS mediante la Matriz de compatibilidad oficial de Cisco para evitar errores de transceptor no compatibles.
Diagnóstico mediante línea de comandos de IOS y NX-OS para la verificación de transceptores
Cuando se conecta un cable SFP 10GBASE-CX1 a un puerto Cisco, el sistema operativo consulta inmediatamente la EEPROM interna del cable para verificar su autenticidad y capacidades. Los ingenieros de red pueden usar el comando CLI show interface Ethernetx/y transceiver (en NX-OS) o show idprom interface (en IOS) para leer estos datos de hardware. Estos comandos muestran información vital de identificación, como el nombre del fabricante, el número de pieza de Cisco, el número de serie y la longitud exacta del cable, lo que confirma que el enlace se reconoce y está listo para la transmisión de datos.
Gestión de la compatibilidad con terceros y las variaciones en los números de pieza.
Conectar un switch Cisco a un dispositivo que no sea de Cisco mediante un cable Twinax genérico o de terceros puede provocar un error de deshabilitación del puerto ("transceiver err-disabled") debido a las restricciones del fabricante. Para evitar esta restricción en entornos de laboratorio o que no sean de producción, los ingenieros pueden introducir el comando de configuración global `service unsupported-transceiver` en las plataformas Cisco IOS/IOS-XE. Además, es fundamental tener en cuenta las variaciones internas de los números de pieza de Cisco: "SFP-H10GB-CU3M" indica un cable pasivo estándar, mientras que las variantes activas o los equivalentes de otros fabricantes pueden requerir ajustes de configuración específicos para mantener la estabilidad del enlace.
📖 Enlace Diagnóstico y solución de problemas de SFP 10GBASE-CX1
Mantener la estabilidad del enlace con cables SFP 10GBASE-CX1 requiere un enfoque específico para el diagnóstico de la capa física. Dado que la infraestructura de cobre Twinax se comporta de manera diferente a la fibra óptica, los métodos de depuración estándar deben adaptarse para detectar fallas eléctricas y problemas de blindaje. El uso de herramientas especializadas de línea de comandos de Cisco IOS y NX-OS permite a los administradores aislar rápidamente los defectos físicos de las discrepancias de configuración.
Comprender por qué los módulos de cobre no admiten la monitorización óptica digital.
Los ingenieros de redes suelen observar que al ejecutar comandos de diagnóstico óptico en una interfaz 10GBASE-CX1, los campos que aparecen están en blanco o no son compatibles. Esto se debe a que el monitoreo óptico digital (DOM) está diseñado fundamentalmente para medir la telemetría óptica, como la potencia de transmisión/recepción del láser, la corriente de polarización y la atenuación óptica. Dado que un cable DAC (Direct Attach Copper) pasivo transmite señales puramente eléctricas a través de un cable de cobre y no contiene láseres internos ni fotodetectores ópticos, carece por completo de los sensores de hardware necesarios para generar la telemetría DOM.
Diagnóstico de errores en la capa física: desajuste de impedancia y daños en el cable.
Los problemas en la capa física de los enlaces Twinax suelen deberse a un manejo brusco, una flexión excesiva o una fabricación deficiente. Si un cable SFP 10GBASE-CX1 supera su radio de curvatura mínimo, los conductores internos duales pueden estirarse o deformarse, creando una desadaptación de impedancia localizada. Este defecto estructural refleja las señales eléctricas hacia el puerto transmisor en lugar de permitir que lleguen sin problemas al receptor, lo que corrompe los paquetes de datos y provoca su pérdida inmediata.
Uso de comandos de la CLI de Cisco para supervisar la pérdida de paquetes y los errores CRC.
Para detectar la corrupción intermitente de datos en un enlace Twinax, los administradores deben ir más allá del estado básico de los puertos (activo/inactivo) y supervisar de cerca los contadores de hardware. Al ejecutar el comando `show interface Ethernetx/y` (en NX-OS) o `show interfaces counters errors` (en IOS), se muestran métricas de fallos en tiempo real. Un aumento constante de errores de comprobación de redundancia cíclica (CRC), errores de entrada o paquetes incompletos indica claramente un problema de apantallamiento eléctrico o físico en el propio cable 10GBASE-CX1.
Identificación de problemas de enlaces faltantes o fluctuaciones de puertos en interfaces Twinax
Cuando un puerto 10GBASE-CX1 no logra establecer un enlace o alterna constantemente entre estado activo e inactivo (fluctuación del puerto), el problema suele deberse a una negociación automática o a una incompatibilidad de velocidad. Dado que los cables Twinax pasivos no negocian activamente la velocidad como los cables de cobre de par trenzado, el switch y la tarjeta de red del servidor conectado deben configurarse explícitamente para que coincidan. Forzar la velocidad de 10 Gbps y el modo dúplex completo en ambos extremos mediante los comandos `speed 10000` y `duplex full interface` es un paso estándar para solucionar problemas y estabilizar una conexión Twinax inestable o que no responde.
📖 Conclusiones clave sobre la integración de SFP 10GBASE-CX1 en la infraestructura moderna de 10G
Integrar SFP 10GBASE-CX1 en su estrategia de red ofrece una vía altamente eficiente para optimizar el rendimiento a corta distancia. Al equilibrar el costo, la velocidad y los requisitos de energía, este tipo de medio se convierte en una herramienta indispensable para interconexiones localizadas de alta densidad. Al planificar su próxima implementación, tenga en cuenta estos puntos clave:
- Eficiencia inigualable para distancias cortas: para distancias inferiores a 5 m, los conjuntos DAC Twinax pasivos superan por completo a la fibra óptica y al cobre 10GBASE-T, ofreciendo una latencia casi nula y un consumo de energía insignificante (aproximadamente 0.25 W por cable).
- Ideal para racks localizados: Sigue siendo la opción ideal para la conexión de servidores en la parte superior del rack (ToR), el apilamiento entre conmutadores localizado y la conexión de matrices de almacenamiento flash de alta velocidad en entornos empresariales y de centros de datos.
- La manipulación física es importante: debido a las estrictas limitaciones del radio de curvatura del blindaje de cobre de doble conductor, una gestión y un enrutamiento cuidadosos del cableado son vitales para evitar desajustes de impedancia y corrupción de paquetes.
