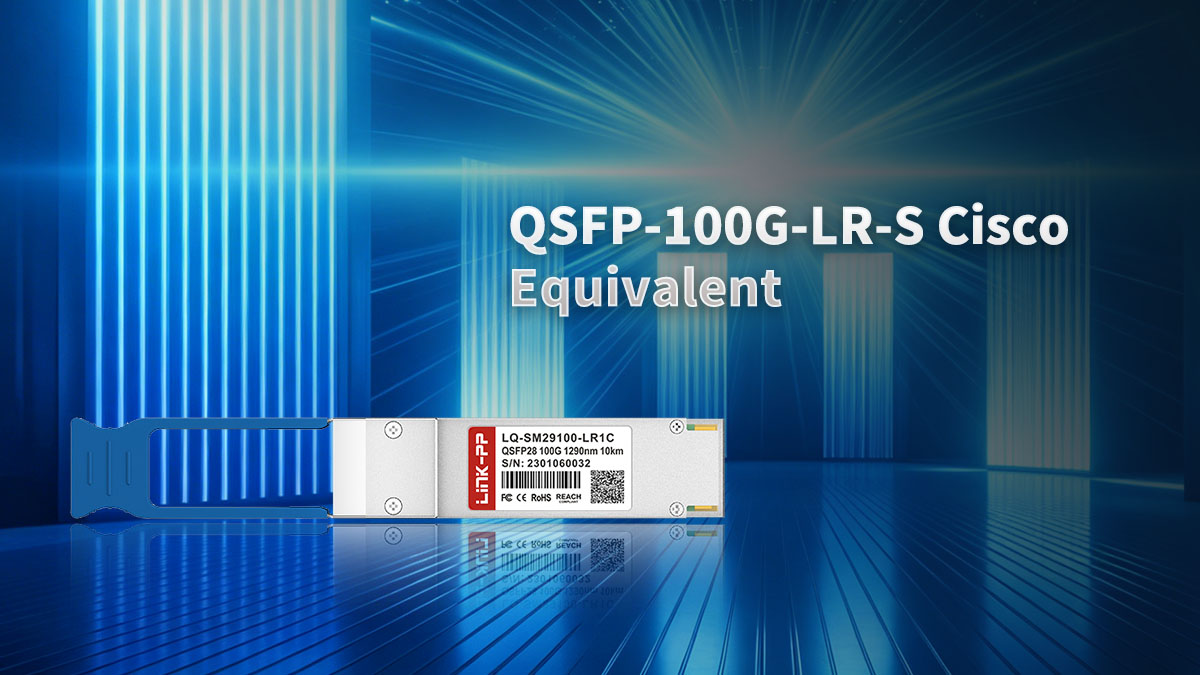

➡️ Introducción al transceptor equivalente QSFP-100G-LR-S de Cisco
El transceptor QSFP-100G-LR-S, equivalente al de Cisco, representa un cambio radical en la transmisión de datos de alta velocidad a largas distancias. Gracias a su avanzada tecnología óptica, este módulo compatible ofrece conectividad 100G fiable a la vez que reduce drásticamente los costes de hardware. Su arquitectura, su formato físico y sus aplicaciones prácticas demuestran por qué se ha convertido en un estándar del sector.
Definición de la arquitectura de una sola lambda 100GBASE-LR1
La principal innovación del equivalente QSFP-100G-LR-S reside en su arquitectura de una sola longitud de onda 100GBASE-LR1. A diferencia de la tecnología anterior, que dividía los datos entre varios láseres, este diseño transmite todo el flujo de datos de 100 Gbps en una sola longitud de onda. Este salto en eficiencia simplifica los componentes ópticos internos, reduciendo los posibles puntos de fallo dentro del transceptor.
Al consolidar la señal en un único canal, los operadores de red pueden maximizar la eficiencia de su fibra sin añadir complejidad innecesaria. Este enfoque optimizado no solo mejora la fiabilidad a largo plazo, sino que también reduce significativamente los costes de producción de terceros. En definitiva, la arquitectura de una sola longitud de onda proporciona una vía más limpia para la transmisión de datos de alta capacidad.
Especificaciones técnicas principales y factor de forma QSFP28
Basado en el popular formato QSFP28, el equivalente QSFP-100G-LR-S se conecta fácilmente a conmutadores y enrutadores estándar de alta densidad. Funciona con fibra monomodo estándar (SMF) mediante una interfaz de conector LC dúplex y alcanza distancias de hasta 10 km. Su tamaño compacto permite a los administradores de red ahorrar espacio en el rack al tiempo que aumentan su ancho de banda.
En el aspecto eléctrico, el módulo se conecta al sistema anfitrión mediante cuatro canales de 25 Gbps. Un procesador de señal digital (DSP) interno se encarga de la conversión de estas señales eléctricas para el único canal óptico. Esta compatibilidad perfecta garantiza que los módulos de terceros se integren sin problemas en las ranuras de hardware existentes, sin necesidad de modificaciones físicas.
Casos de uso objetivo en redes modernas de proveedores de servicios y centros de datos
El equivalente de Cisco QSFP-100G-LR-S está diseñado principalmente para gestionar conexiones troncales de campus e interconexiones de centros de datos (DCI) de larga distancia. Su capacidad para cubrir hasta 10 km lo hace ideal para conectar instalaciones empresariales geográficamente dispersas o centros de red regionales. En estos entornos, se prefieren las alternativas de terceros para aumentar la capacidad sin incrementar los presupuestos de infraestructura.
Los proveedores de servicios también implementan estos módulos compatibles en sus redes de acceso metropolitano para gestionar el creciente tráfico móvil y de banda ancha. Ofrecen una solución altamente confiable para conectar las plataformas de enrutamiento de borde con las redes de transporte centrales. Al optar por estos transceptores equivalentes, los operadores pueden expandir rápidamente su cobertura de red manteniendo un estricto control de costos.

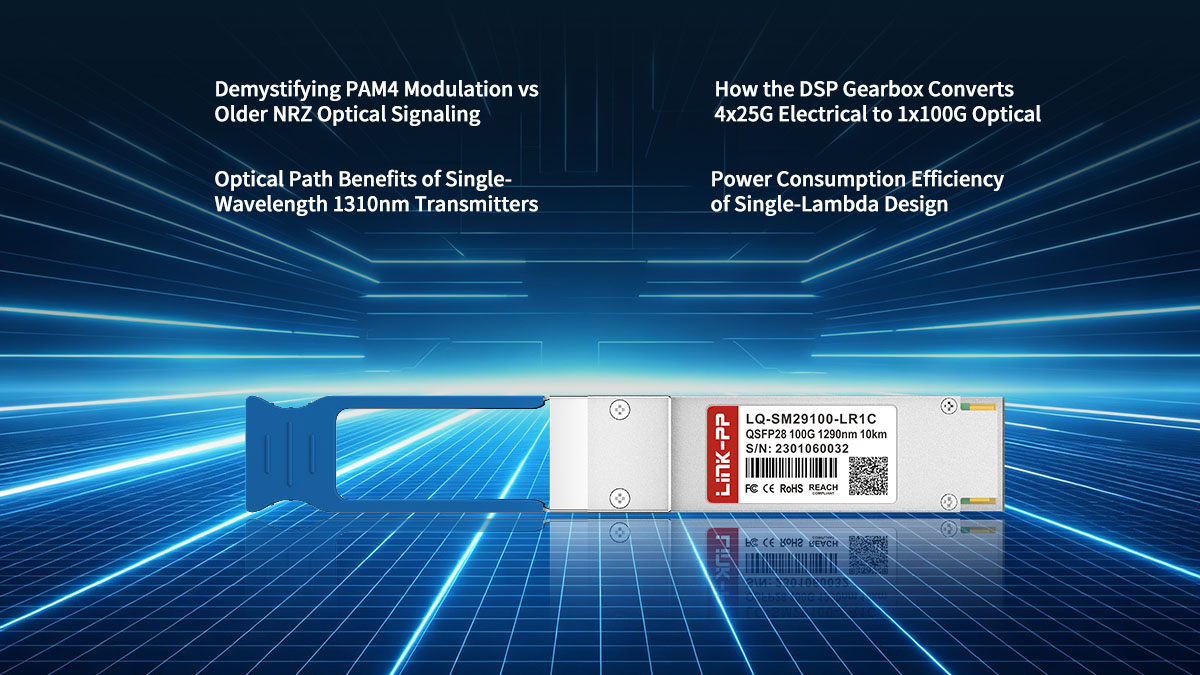

➡️ Comprensión de la tecnología 100GBASE-LR1 en el equivalente QSFP-100G-LR-S
Lograr una transmisión de 100 Gbps en una sola longitud de onda requiere una combinación sofisticada de técnicas de señalización avanzadas y hardware especializado. El módulo QSFP-100G-LR-S de Cisco, equivalente al anterior, se basa en una modulación y un procesamiento de vanguardia para superar las limitaciones físicas de los estándares ópticos más antiguos. El análisis de estas tecnologías fundamentales revela cómo estos módulos compatibles alcanzan un rendimiento y una eficiencia tan impresionantes.
Desmitificando la modulación PAM4 frente a la señalización óptica NRZ anterior
Los transceptores tradicionales de 100G utilizan señalización NRZ (sin retorno a cero), que transmite un bit de datos por pulso óptico mediante simples estados de encendido y apagado. Para alcanzar velocidades más altas sin aumentar el hardware, el equivalente QSFP-100G-LR-S incorpora modulación de amplitud de pulso de cuatro niveles (PAM4). Mediante cuatro niveles de voltaje distintos, PAM4 logra transmitir dos bits de datos en cada pulso de señal.
Esta evolución tecnológica duplica la densidad de datos manteniendo la velocidad de transmisión óptica bajo control total. La siguiente tabla destaca las principales diferencias entre estos dos métodos de señalización para ilustrar por qué PAM4 se ha vuelto esencial para la transmisión de 100G en un solo canal.
| Elemento |
Señalización NRZ |
Modulación PAM4 |
| Bits por símbolo |
1 bits |
2 bits de |
| Niveles de señal |
2 niveles (Alto / Bajo) |
4 niveles (0, 1, 2, 3) |
| Carriles para 100G |
Requiere 4 carriles ópticos |
Requiere 1 carril óptico |
| Eficiencia del ancho de banda |
Menor eficiencia |
mayor eficiencia |
Cómo la caja de engranajes DSP convierte 4x25G eléctricos en 1x100G ópticos
El conmutador de red principal se comunica con el transceptor compatible con QSFP-100G-LR-S mediante una interfaz eléctrica compuesta por cuatro canales NRZ independientes de 25 Gbps. Para conectar este sistema principal con la fibra de una sola longitud de onda, el módulo utiliza un procesador de señal digital (DSP) interno con función de conversión de frecuencia integrada. Este chip especializado agrega el tráfico entrante y traduce el formato de modulación en tiempo real.
En concreto, el procesador de señal digital (DSP) captura las cuatro señales eléctricas NRZ de 25 Gbps y las reformatea en una única señal óptica PAM4 de 53.125 Gigabaud. Esta precisa conversión bidireccional garantiza que el conmutador principal reciba una interfaz eléctrica familiar, mientras que el enlace óptico se beneficia de la eficiencia de un solo carril. Sin esta capacidad de procesamiento, los módulos de terceros no podrían mantener una compatibilidad perfecta con las arquitecturas de conmutadores heredadas.
Ventajas de la trayectoria óptica de los transmisores de longitud de onda única de 1310 nm
Al consolidar toda la transmisión en una única longitud de onda de 1310 nm, la alternativa QSFP-100G-LR-S elimina la necesidad de multiplexores y demultiplexores ópticos complejos. Los diseños multicanal más antiguos requieren prismas complejos para combinar y separar distintas longitudes de onda ópticas dentro de la carcasa. La eliminación de estos componentes pasivos frágiles reduce significativamente la pérdida óptica interna y disminuye el riesgo de fallos de hardware.
Además, operar específicamente en el espectro de 1310 nm ofrece un rendimiento excelente en infraestructuras de fibra monomodo estándar. Esta longitud de onda presenta una dispersión cromática mínima, lo que significa que los pulsos de luz no se difuminan fácilmente a largas distancias. Como resultado, la trayectoria óptica limpia garantiza una integridad de señal estable y de alta calidad en todo el alcance de 10 kilómetros.
Eficiencia del consumo de energía del diseño de una sola longitud de onda
La transición de un diseño de cuatro láseres a una arquitectura de un solo láser ofrece mejoras sustanciales en la eficiencia energética. Dado que un transceptor QSFP-100G-LR-S de terceros solo necesita alimentar y refrigerar un transmisor láser, su consumo energético se reduce notablemente. Esta disminución en el consumo de energía representa una gran ventaja operativa para entornos de red de alta densidad.
Si bien el sofisticado chip DSP consume algo de energía para procesar la señalización PAM4, el ahorro energético general sigue siendo muy favorable en comparación con las arquitecturas 100G tradicionales. Un menor consumo de energía se traduce directamente en una menor generación de calor dentro de los racks de los centros de datos, lo que reduce la carga sobre los sistemas de refrigeración. Por consiguiente, elegir equivalentes Cisco QSFP-100G-LR-S de una sola longitud de onda ayuda a los operadores a reducir tanto sus costos iniciales de hardware como sus facturas de servicios públicos.

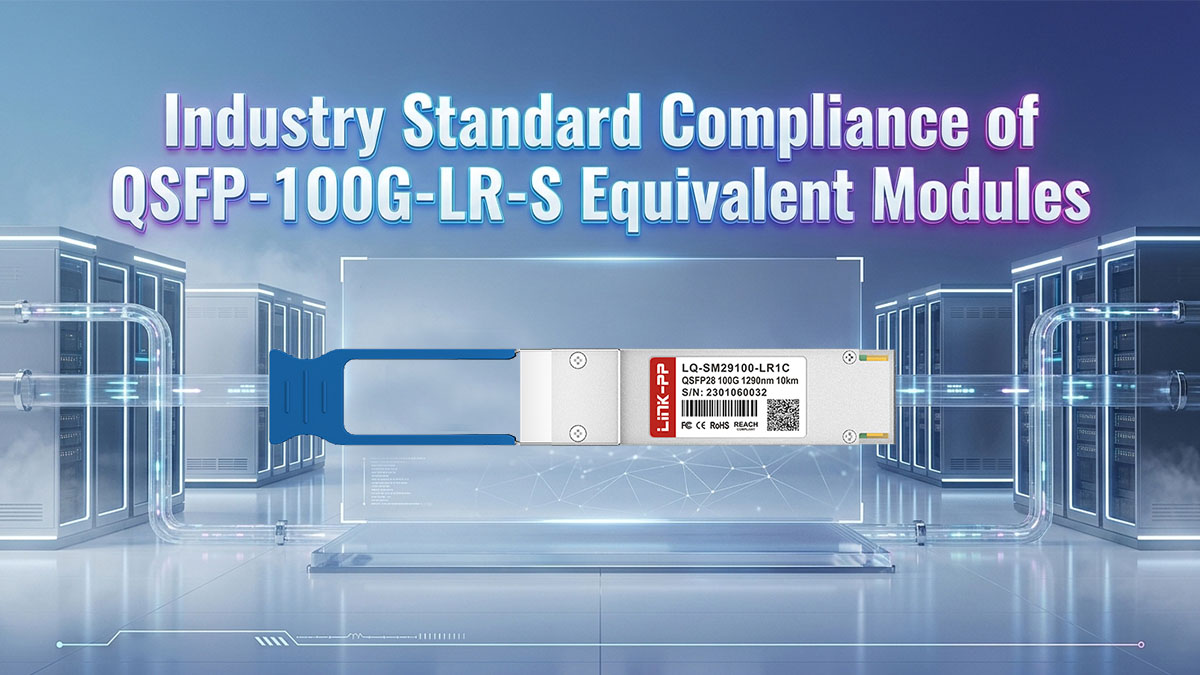

➡️ Cumplimiento con los estándares de la industria para módulos equivalentes QSFP-100G-LR-S
Para garantizar una integración perfecta en la red, los transceptores compatibles de terceros deben cumplir con estrictas normativas de ingeniería internacionales. Este estricto cumplimiento garantiza que un módulo QSFP-100G-LR-S equivalente funcione de forma idéntica a un módulo Cisco original en diversos entornos de hardware. El análisis de estos estándares del sector pone de manifiesto cómo estos módulos ópticos logran una interoperabilidad universal y un funcionamiento seguro y fiable.
Alineación con el marco regulatorio de la cláusula 140 de la norma IEEE 802.3cu
Los fundamentos mecánicos y ópticos del transceptor compatible con QSFP-100G-LR-S se rigen por el estándar IEEE 802.3cu. En concreto, la cláusula 140 define el estricto marco regulatorio para el funcionamiento a 100 Gbps sobre fibra monomodo mediante tecnología de una sola longitud de onda. Esta normativa, aplicable a toda la industria, garantiza que los módulos de terceros cumplan con los mismos estándares físicos y de comportamiento que los componentes ópticos de marca.
El cumplimiento de este estándar garantiza que el módulo pueda comunicarse correctamente con cualquier otro dispositivo 100GBASE-LR1 compatible, independientemente de la marca. Regula factores críticos como la sincronización de la señal, las tolerancias de longitud de onda y la calidad general del transmisor. Para los ingenieros de redes, esta estricta conformidad elimina las dudas sobre la compatibilidad durante las implementaciones de hardware de múltiples proveedores.
Especificaciones ópticas de un solo carril Lambda MSA de 100G
Más allá de los estándares generales de la IEEE, la alternativa QSFP-100G-LR-S sigue estrictamente las directrices establecidas por el Acuerdo Multi-Fuente (MSA) de 100G Lambda. Este consorcio industrial desarrolló específicamente el diseño detallado para transmisiones ópticas de 100G de un solo carril mediante modulación PAM4 avanzada. Al cumplir con estas directrices del MSA, los fabricantes externos pueden replicar con precisión el rendimiento óptico de los módulos OEM.
Las especificaciones MSA dictan parámetros exactos para el espaciado de los canales ópticos, el comportamiento del transmisor y las metodologías de prueba del receptor. Este alto nivel de conformidad técnica garantiza que la señal se mantenga nítida y reconocible a lo largo de los 10 km del enlace. En definitiva, el cumplimiento de estas especificaciones compartidas por múltiples proveedores es lo que permite que los módulos compatibles ofrezcan una fiabilidad plug-and-play.
Estándares de interfaz de gestión SFF-8636 y SFF-8665
La comunicación interna entre el conmutador principal y el transceptor se basa en estándares de gestión específicos del sector. El módulo equivalente QSFP-100G-LR-S cumple plenamente con el estándar SFF-8665, que define los parámetros físicos, eléctricos y mecánicos del conector QSFP28. Por su parte, el estándar SFF-8636 describe la estructura del mapa de memoria utilizada por el microchip interno del módulo.
Esta doble certificación permite la funcionalidad de Monitorización Óptica Digital (DOM), lo que permite a los administradores de red realizar un seguimiento de los datos de estado en tiempo real. Los operadores pueden monitorizar métricas en directo, como la temperatura de funcionamiento, la corriente de polarización del láser y la potencia óptica recibida, directamente desde la interfaz de línea de comandos (CLI) del switch. Esto garantiza que los módulos de terceros proporcionen la misma visibilidad de diagnóstico que los equipos originales de Cisco.
Cumplimiento de las certificaciones de seguridad láser y medioambientales (RoHS/CE/FDA)
Cada módulo QSFP-100G-LR-S de alta calidad debe superar rigurosas certificaciones internacionales de seguridad y medioambientales antes de su uso. Dado que estos módulos utilizan láseres de alta intensidad de 1310 nm, deben cumplir con las normas de rendimiento radiológico de la FDA y los criterios de seguridad láser de Clase 1. Esta certificación garantiza que la luz emitida sea completamente segura para la vista humana en condiciones normales de funcionamiento.
En materia medioambiental, los módulos compatibles cumplen estrictamente con la directiva sobre Restricción de Sustancias Peligrosas (RoHS) para minimizar los residuos electrónicos tóxicos. Además, cuentan con la marca CE, que certifica que cumplen con los estrictos requisitos europeos de salud, seguridad y protección del medio ambiente. Estas rigurosas certificaciones garantizan que los componentes ópticos de terceros son seguros tanto para su personal como para el planeta.

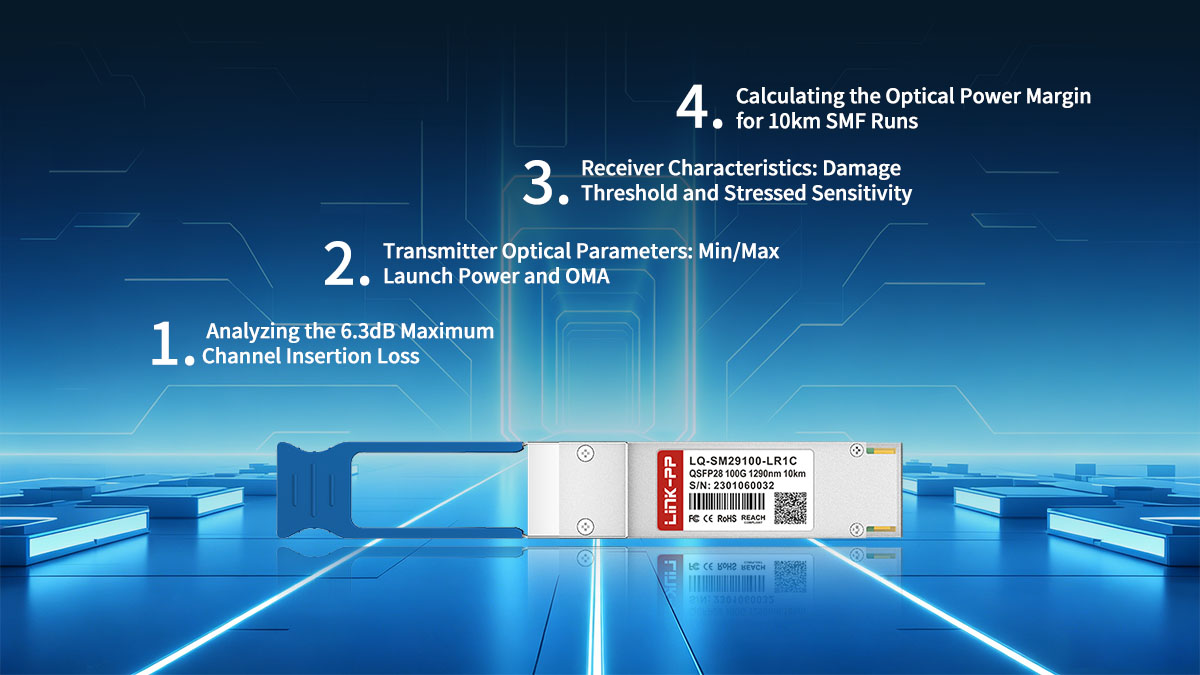

➡️ Especificaciones del presupuesto de enlace óptico para equivalentes QSFP-100G-LR-S
Calcular y mantener un presupuesto de enlace óptico adecuado es fundamental para evitar la pérdida de datos en tendidos de fibra monomodo de larga distancia. El equivalente QSFP-100G-LR-S debe operar dentro de estrictas tolerancias de potencia para garantizar una señal limpia e ininterrumpida en todo su alcance de 10 km. Comprender estos límites ópticos precisos garantiza que los transceptores de terceros funcionen de manera confiable en condiciones de red reales.
Análisis de la pérdida de inserción máxima del canal de 6.3 dB.
La pérdida total de señal entre el láser transmisor y el sensor receptor nunca debe superar los 6.3 dB. Este margen máximo de pérdida de inserción del canal representa la cantidad total de degradación de la señal que la ruta óptica puede tolerar antes de que se produzcan errores de datos. Los ingenieros de red deben planificar cuidadosamente cada componente a lo largo de la ruta de fibra para garantizar que se mantengan dentro de este límite.
Los factores clave que contribuyen a este presupuesto general de pérdida de inserción incluyen:
- Atenuación de la fibra: Degradación natural de la luz a medida que viaja a través de una fibra de vidrio monomodo estándar, que suele tener un promedio de alrededor de 0.35 dB por kilómetro a una longitud de onda de 1310 nm.
- Puntos de conexión: Pérdida de señal introducida por las conexiones físicas de fibra, incluidos los paneles de conexión, las tomas de pared y las empalmes mecánicos a lo largo de la ruta óptica.
- Empalmes por fusión: Son las imperfecciones microscópicas que se crean al fusionar permanentemente dos cables de fibra óptica, que generalmente introducen una pequeña pérdida de 0.1 dB o menos por empalme.
Parámetros ópticos del transmisor: Potencia de lanzamiento mínima/máxima y OMA
El transmisor óptico integrado en el módulo compatible con QSFP-100G-LR-S debe emitir una cantidad de luz extremadamente precisa hacia el núcleo de la fibra. Si el transmisor es demasiado débil, la señal se desvanecerá antes de llegar a su destino; si es demasiado fuerte, puede dañar o incluso cegar el hardware receptor. Además, dado que este módulo utiliza modulación PAM4, el simple seguimiento de la potencia promedio no garantiza el rendimiento.
Las métricas críticas del transmisor que determinan el estado general del enlace incluyen:
- Potencia máxima de lanzamiento: El límite superior de la energía óptica promedio que el láser puede emitir para evitar sobrecargar los equipos de red en el otro extremo.
- Potencia de lanzamiento mínima: La cantidad mínima absoluta de energía lumínica necesaria para garantizar que la señal pueda superar con éxito las pérdidas de conexión iniciales.
- Amplitud de Modulación Óptica (OMA): Medición de la diferencia de potencia real entre los niveles de señal variables de la forma de onda PAM4, que determina directamente la nitidez con la que el receptor puede leer los bits de datos individuales.
Características del receptor: umbral de daño y sensibilidad bajo estrés.
El sensor receptor de un módulo QSFP-100G-LR-S de terceros debe ser altamente sensible y, a la vez, lo suficientemente robusto como para soportar fluctuaciones en los niveles de potencia óptica. Debe distinguir con precisión entre los cuatro niveles de luz de la señal PAM4 entrante, incluso después de que la luz haya viajado a través de kilómetros de fibra óptica. Evaluar el rendimiento del receptor requiere analizar detenidamente tanto sus límites físicos como su sensibilidad operativa.
Entre las especificaciones importantes del receptor que protegen la integridad del enlace se incluyen:
- Umbral de daño: El nivel máximo absoluto de potencia óptica que el receptor puede tolerar físicamente antes de que el láser incidente cause daños permanentes al fotodiodo interno.
- Sensibilidad del receptor bajo estrés: El nivel de potencia óptica más bajo al que el receptor puede decodificar correctamente una señal degradada y ruidosa manteniendo una tasa de error de bits aceptable.
- Potencia de saturación: El límite superior de la potencia operativa normal, más allá del cual el receptor se sobrecarga y ya no puede leer con precisión los flujos de datos entrantes.
Cálculo del margen de potencia óptica para tramos de fibra monomodo de 10 km
Antes de implementar un transceptor QSFP-100G-LR-S compatible en un enlace de 10 kilómetros, los ingenieros deben calcular el margen de potencia óptica restante. Este cálculo garantiza que el sistema cuente con suficiente potencia de señal para gestionar cambios inesperados en la red a lo largo del tiempo. Un margen de potencia adecuado evita caídas espontáneas del enlace y garantiza la estabilidad operativa a largo plazo.
Los pasos esenciales para establecer un margen de potencia óptica seguro incluyen:
- Determinación de la pérdida total del cable: Multiplique la longitud física del cable de fibra por su tasa de atenuación específica para hallar la pérdida total causada por el propio vidrio.
- Suma de todas las pérdidas de componentes: Suma las pérdidas de inserción individuales de todos los conectores, adaptadores y empalmes por fusión presentes a lo largo de todo el recorrido de la fibra.
- Deducción por envejecimiento y reparaciones: Reste un margen de seguridad adicional de 1.0 dB a 2.0 dB para tener en cuenta la futura degradación de la fibra, la acumulación de polvo o las empalmes de cables de emergencia.

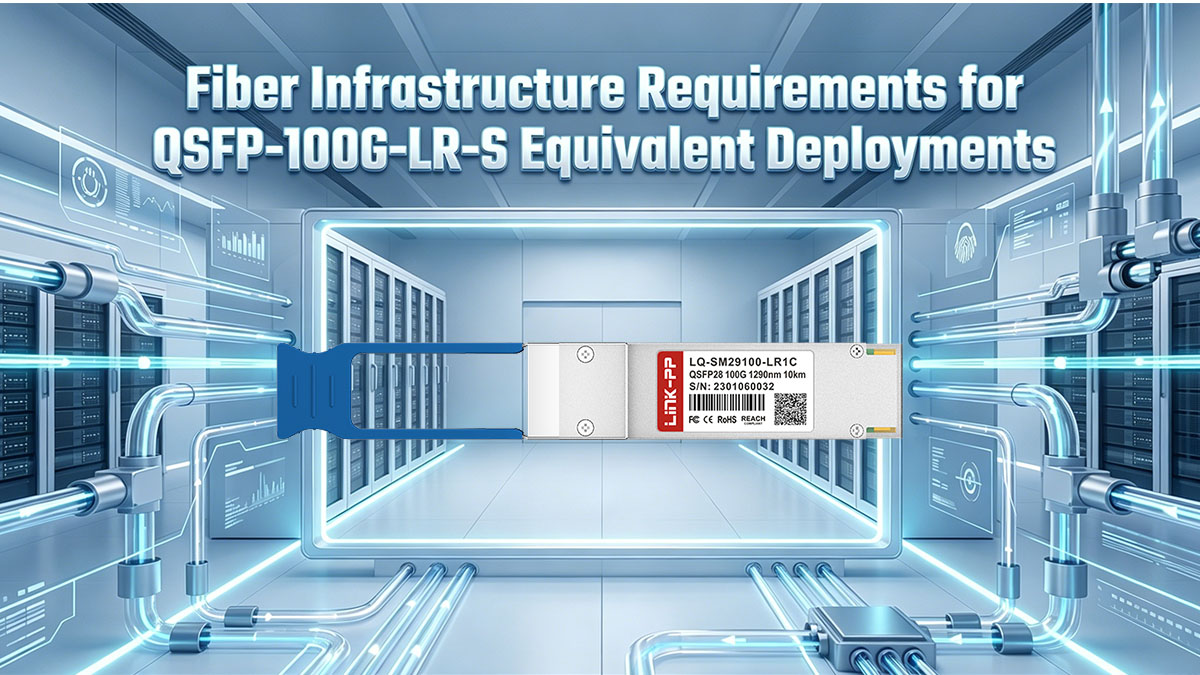

➡️ Requisitos de infraestructura de fibra para implementaciones equivalentes a QSFP-100G-LR-S
El cableado físico de fibra óptica que constituye la base de su red influye directamente en el éxito de una implementación de 100G. Incluso los transceptores compatibles más avanzados no pueden compensar una infraestructura de fibra óptica mal planificada o sucia. Elegir el tipo de fibra adecuado e implementar hábitos de mantenimiento rigurosos son pasos necesarios para que un módulo QSFP-100G-LR-S funcione con el máximo rendimiento.
Selección de fibra monomodo estándar (SMF): G.652 frente a G.657
Seleccionar el estándar de fibra monomodo adecuado es un primer paso crucial al prepararse para una implementación alternativa de QSFP-100G-LR-S. Las redes tradicionales dependen en gran medida de la fibra G.652, que ofrece un rendimiento excelente en tramos largos y rectos al aire libre, pero sufre pérdida de señal al doblarse bruscamente. En cambio, la fibra G.657, más reciente, presenta un diseño resistente a la flexión que permite que los cables se retuerzan de forma segura dentro de los gabinetes de los centros de datos.
Comprender las diferencias físicas y operativas entre estos dos estándares de fibra óptica comunes ayuda a prevenir la degradación accidental de la señal durante la instalación. La siguiente tabla ofrece una comparación directa de sus características principales para orientar la elección de su infraestructura.
| Elemento |
Fibra monomodo G.652 |
Fibra monomodo G.657 |
| Ventaja primaria |
Estándar de la industria, bajo costo |
Diseño insensible a la flexión |
| Entorno Ideal |
Conductos exteriores de larga distancia |
Centros de datos de alta densidad |
| Tolerancia de curvatura |
Sensible a las curvas pronunciadas |
Mantiene la señal en ángulos cerrados. |
| Compatibilidad |
Totalmente compatible con versiones anteriores |
Interoperable con vidrio G.652 |
Interfaz de conector LC dúplex y estándares de pulido (UPC frente a APC)
El transceptor compatible QSFP-100G-LR-S utiliza una interfaz de conector LC dúplex estándar para conectarse con los cables de conexión óptica. Sin embargo, los ingenieros deben prestar especial atención al tipo de pulido de las férulas de fibra dentro de estos conectores. La combinación de diferentes tipos de conectores puede provocar fuertes reflexiones de señal, interrumpiendo instantáneamente la ruta óptica de alta velocidad.
La mayoría de las aplicaciones empresariales utilizan conectores azules Ultra Physical Contact (UPC), que cuentan con una punta plana y redondeada que maximiza la alineación del núcleo. Para sistemas de alta sensibilidad, los conectores verdes Angled Physical Contact (APC) presentan una inclinación de ocho grados que dirige la luz reflejada hacia el revestimiento del cable. Dado que estas dos geometrías de extremo no coinciden, nunca se debe conectar un conector APC directamente a un puerto transceptor UPC estándar.
El impacto de la atenuación de la fibra y la dispersión cromática a 1310 nm
Operar a una longitud de onda de 1310 nm confiere al equivalente QSFP-100G-LR-S una ventaja inherente, ya que este espectro se sitúa justo en el punto de dispersión cero del vidrio monomodo estándar. La dispersión cromática se produce cuando diferentes longitudes de onda de luz viajan a velocidades distintas por la fibra, lo que provoca que los pulsos se difuminen con el tiempo. Dado que la dispersión es prácticamente inexistente a 1310 nm, las señales digitales PAM4 se mantienen nítidas y legibles a lo largo de los 10 km de longitud de la fibra.
Aunque la dispersión es mínima, la señal aún debe contrarrestar la atenuación habitual de la fibra, que reduce gradualmente la potencia del láser. La atenuación a 1310 nm es ligeramente superior a la de 1550 nm, lo que generalmente supone una pérdida de potencia de aproximadamente 0.35 dB por kilómetro de fibra óptica. Los operadores de red deben controlar esta tasa de pérdida con precisión para garantizar que la caída acumulada de la señal se mantenga muy por debajo del límite máximo del transceptor.
Buenas prácticas para la limpieza y prueba de fibra óptica de alta velocidad
Mantener una limpieza absoluta es fundamental al trabajar con ópticas PAM4 de un solo carril, como la alternativa QSFP-100G-LR-S. Dado que todo el flujo de 100G pasa a través de un único núcleo de fibra microscópico, una sola partícula de polvo puede bloquear completamente la luz o provocar reflejos fatales. Los técnicos siempre deben seguir la estricta norma del sector de "inspeccionar, limpiar y volver a inspeccionar" antes de conectar cualquier componente óptico.
El uso de un microscopio de inspección de fibra óptica industrial permite a los equipos verificar que tanto la punta del cable como el puerto del transceptor estén libres de aceites y residuos. Para una limpieza eficaz, se deben utilizar herramientas de limpieza en seco especializadas o toallitas sin pelusa empapadas en un disolvente óptico de alta pureza. Una vez limpio, una última comprobación con un medidor de potencia óptica o un reflectómetro óptico en el dominio del tiempo (OTDR) garantiza que el enlace cumpla con los estrictos estándares de rendimiento.
➡️ Requisitos de corrección de errores hacia adelante (FEC) para equivalentes QSFP-100G-LR-S
Los enlaces PAM4 de alta velocidad y una sola longitud de onda se basan en algoritmos matemáticos avanzados para mantener una transmisión de datos impecable a largas distancias. Debido a que la señalización PAM4 presenta márgenes más pequeños entre los estados de voltaje, es naturalmente más susceptible al ruido de fondo menor. La aplicación de una configuración estricta de corrección de errores hacia adelante (FEC) en el hardware del host garantiza que un módulo equivalente a QSFP-100G-LR-S pueda identificar y corregir la pérdida de paquetes en tiempo real.
El papel obligatorio de KP4 RS-FEC del lado del huésped (544,514)
Para operar un transceptor compatible con QSFP-100G-LR-S, es necesario habilitar la corrección de errores directa Reed-Solomon (RS-FEC), específicamente el algoritmo KP4 (544,514). Este protocolo matemático inyecta datos redundantes de corrección de errores directamente en el flujo de transmisión saliente a nivel del conmutador o enrutador. Sin esta función obligatoria activada en el dispositivo host, la señal PAM4 de un solo carril no se estabilizará en el enlace de 10 km.
El algoritmo KP4 actúa como un sistema automatizado de control de calidad que analiza continuamente la línea en busca de errores digitales. Permite que el hardware receptor detecte y repare bloques de datos dañados o distorsionados por el ruido ambiental. Gracias a este procesamiento matemático en el host, los módulos de terceros pueden alcanzar alcances estándar de fibra monomodo sin necesidad de láseres de gran tamaño y alta temperatura.
Comprensión de las tasas de error de bits (BER) antes y después de la corrección de errores hacia el final (FEC).
Para evaluar el estado de un enlace de una sola longitud de onda, es necesario monitorizar dos métricas distintas: la tasa de error de bits (BER) previa y posterior a la corrección de errores (Pre-FEC). La BER Pre-FEC contabiliza el volumen bruto de errores digitales que se producen en el cristal antes de que intervenga el algoritmo de corrección matemática. Dado que la señalización PAM4 es muy sensible, una tasa de error Pre-FEC relativamente alta es normal y esperable en un recorrido de 10 km.
El objetivo final del sistema es lograr una tasa de error de bits (BER) posterior a la corrección de errores (FEC) inferior a 1 en 10 elevado a la potencia de -12, lo que representa un enlace totalmente limpio. Esta lectura secundaria mide los errores restantes sin corregir después de que el chip principal haya terminado de procesar los flujos de datos. Si el valor de BER posterior a la FEC supera cero, indica que la ruta de fibra subyacente está demasiado degradada para que el algoritmo la corrija.
Implicaciones de la latencia al habilitar FEC en plataformas de hardware
Si bien activar la corrección de errores del lado del host es necesario para la estabilidad de la señal, el procesamiento de estos algoritmos de validación de datos introduce un pequeño retardo. El hardware del conmutador debe calcular los bloques de paridad antes de enviar o leer paquetes. Para la gran mayoría de las aplicaciones empresariales y las conexiones de centros de datos, esta pequeña latencia resulta imperceptible.
Sin embargo, en entornos de latencia ultrabaja, como las redes de negociación financiera de alta frecuencia, cada microsegundo de retardo de procesamiento es crucial. Los planificadores de red deben sopesar las ventajas de alcance físico de la alternativa QSFP-100G-LR-S frente a esta pequeña sobrecarga de procesamiento. En la mayoría de los casos, el enorme ahorro de costes y la simplicidad estructural de la arquitectura de una sola longitud de onda compensan con creces el mínimo aumento de latencia.
Solución de problemas de interoperabilidad causados por discrepancias en la FEC
La razón más común por la que un módulo QSFP-100G-LR-S de terceros no se conecta a un puerto de conmutador existente es una configuración FEC incorrecta. Si un extremo del enlace de fibra tiene la función KP4 FEC activa, mientras que la plataforma de hardware opuesta la tiene desactivada, los dispositivos no pueden decodificar el tráfico del otro. Esta discrepancia provoca que el puerto quede inactivo, incluso si los monitores de potencia óptica muestran niveles de luz perfectos.
Para solucionar este problema, es necesario acceder manualmente a la interfaz de línea de comandos (CLI) de ambos switches host para verificar la configuración de sus puertos. Los técnicos deben asegurarse de que la configuración de los puertos coincida perfectamente en todo el enlace, lo que obliga a que KP4 funcione en ambos extremos. Esta verificación de la configuración administrativa resuelve la mayoría de los problemas de interoperabilidad entre diferentes proveedores de forma inmediata.

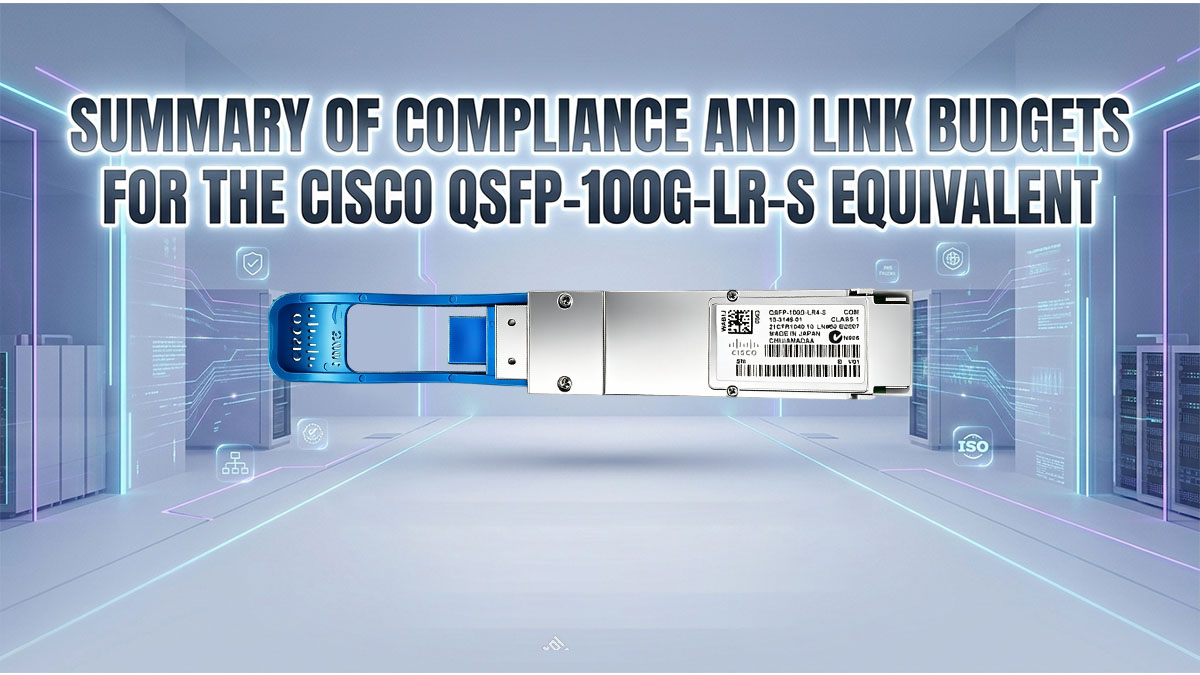

➡️ Resumen de cumplimiento y presupuestos de enlace para el equivalente Cisco QSFP-100G-LR-S
